Устранение
Если вы заметили, что низ значительно холоднее верхней части, то требуется срочно принять меры. Необходимо действовать по следующему алгоритму для поиска причины:
- Проверка правильности подключения.
- Осмотреть радиатор, провести спуск воздуха и чистку.
- Оценить состояние регулировочных клапанов.
- Проверить трубы.
- Определить тип отопительной системы, установить или заменить циркуляционный насос.
На первом этапе потребуется проверить правильность соединения. Для этого необходимо оценить температуру нижнего патрубка. Если была неправильно подключена обратка и подача, то он будет горячим. Потребуется провести повторное соединение и правильно построить схему. При верном подключении этот элемент остается немного теплым.
Нередко причиной становиться воздушная пробка в батарее, не позволяющая теплоносителю распространяться по радиатору. В конструкции должен быть предусмотрен кран Маевского или спускник для отвода воздуха. Необходимо перекрыть подачу, открыть спуск и вывести весь воздух и батареи. После кран перекрывается, поворачиваются вентили отопления. В ряде случаев такая процедура оказывается эффективной.
Если в системе установлен регулировочный кран, то с большой вероятностью проблема в нем. Необходимо демонтировать этот элемент, провести осмотр. При заужении сечения потребуется расширить его при помощи специализированных инструментов. Но лучше приобрести более качественную деталь, провести повторную установку крана в систему.
Опишу свою проблему подробно, так как слесари местной УК разводят руками, да и я сам не могу понять, в чем причина((А началось все так: У нас в квартире 2 стояка — один в зале, другой в кухне, который резведен через крестовины в кухню и детскую. В прошлом году все поменяли на пропилен от подвала, у нас второй этаж, под нами банк, над нами еще 2 этажа, сосед на 5-ом отсек свою квартиру и отапливается автономно. Стояки по системе «подача-обратка», в прошлом году работали хорошо, и в этом году, как только дали отопление, все было отлично. Работало месяц без перебоев, обратка и подача горячие. 2 недели назад обратка остыла, а потом и полностью трубы остыли. Дали заявку, пришел слесарь, сказал, что надо подождать холодов, что может быть, котельная не додает давления или чего там. Поднимаюсь наверх, к соседу — надо мной циркуляция есть, оба стояка горячие, обратка и подача. Поднимаюсь к соседке на 4-ый этаж — все есть, оба стояка греют отлично. Я в недоумении — почему проблема у меня, на втором этаже? Думаю, может, забилось что? Но трубы новые, везде пропилен — что там может быть? Не понимаю. Приходит слесарь, спускает чего-то в подвале, стояки начинают греть. Греют нормально, через 15 минут остывают. Завоздушивания нет, я постоянно стравливал через маевского — идет только вода, воздуха нет. Вчера перекрыл американки 3/4-ые перед батареей, снял ее, промыл (радиаторы Сандитал, алюминий с антикоррозийным покрытием), поставил на место (предварительно со стояка спустил воду — и с обратки и с горячей на случай того, что там что-то попало), заполнил водой — началась греться подача и верхняя часть батареи. Перекрываю подачу, спускаю через батарею обратку — она начинает греться, перестаю спускать — остывает. Таким образом, верхняя половина батареи работала до 23:00, потом стала остывать. Утром сегодня опять пришел слесарь, развел руками — поднялись к соседу: у него все нормально. Для проформы он спустился в подвал и чего-то там прокачал — начало циркулировать, потом опять угасло. В общем, помогите решить ребус! Не могу понять в чем дело:
- Все работало 1.5 месяца, циркуляция была. Обратка-подача работали.
- Две недели назад все пропало, но только у нас, на втором этаже. Выше все есть у соседей.
- Засора или забоя в радиаторах нет, в стояках тоже нет.
- Циркуляции нет. Что за дела? Мы ничего не меняли конструкционно, схема работала так и в прошлом году, все грело!
- В ЖЭУ сказали, что у некоторых жильцов тоже есть такая проблема, значит,я не одинок. Но у них может быть просто завоздушено.
- Завоздушенности нет, все спущено 100 раз через маевского и снятие батарей.
Довольно часто в жилых многоквартирных домах во время отопительного сезона можно столкнуться со следующей проблемой: стояк горячий, а батареи – холодные. Это касается как новостроек, так и старых домов. Жильцы в большинстве случае не знают, как справиться с подобной ситуацией. Именно потому их попытки произвести ремонт отопительной системы самостоятельно не приводят к желаемому результату. В данном вопросе обязательно нужна помощь или консультация специалиста. Ведь решить проблему, почему трубы горячие, а батареи холодные, может только человек, имеющий нужный багаж знаний и опыта.
Что делать, если батареи плохо греют?
В том случае, если радиаторы не прогревают помещение, тогда вода из крана будет меньшей температуры, и жильцы могут написать заявление в ДЕЗ с просьбой о проверке. После проведения осмотра водопровода и отопительной системы, коммунальщики составляют акт, один экземпляр которого остается у жильцов.
В случае подтверждения жалобы, специалисты обязаны в течение от одного дня до недели все исправить.
Также, если температура воды в батареях отопления была на 3°C ниже (днем) и на 5°C меньше (ночью) норматива, тогда производится перерасчет квартплаты.
Радиаторы должны прогревать помещение до указанного в санитарной норме градуса, так как не допускаются отклонения температуры воздуха. А если это происходит, тогда необходимо сделать перерасчет, по которому в зависимости от метража помещения уменьшиться квартплата.
С принудительной циркуляцией
Такая система делится на два типа:
- однотрубная
- двухтрубная
Разница между ними достаточно большая. Отличается схема разводки труб, их количество, наборы запорной, регулирующей и контролирующей арматур.
Согласно СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование»), максимальная температура теплоносителя в данных системах отопления составляет:
- двухтрубная отопительная система — до 95°С;
- однотрубная — до 115°С;
Оптимальная температура — от 85°С до 90°С (из-за того, что при 100°С, вода уже закипает. Когда достигается эта величина, приходится задействовать специальный меры для прекращения закипания).
Размеры тепла, отдаваемые радиатором зависят от места установки и способа подключения труб. Тепловая отдача может снизиться на 32% из-за неудачного расположения труб.
Наилучшим вариантом является диагональное подключение, когда горячая вода идет сверху, а обратка -снизу противоположной стороны. Таким образом проверяют радиаторы на испытаниях.
Самое неудачное — когда горячая вода идет снизу, а холодная сверху по той же стороне.
Котел работает, но батареи не греют почему холодная обратка в системе отопления
Система отопления представляет собой сложную конструкцию, состоящую из нескольких элементов, объединённых в один контур и запускается в работу посредством цепной реакции.
Что такое обратка в системе отопления?
Обратка представляет собой теплоноситель, расположенный внутри системы отопления. В ходе работы он проходит через все отопительные приборы и отдаёт им тепло. Затем, уже охлаждённый, теплоноситель снова возвращается в котёл, где подогревается и начинает новый цикл.
Фото 1. Схема отопления с циркуляционным насосом и расширительным баком. Стрелками показано движение теплоносителя.
В роли теплоносителя выступает как обычная вода, так и антифриз. Он запускается в работу либо естественным путём (под действием гравитации), либо принудительно (с помощью насоса).
Причины проблем с обраткой в батареях частного или многоквартирного дома
- недостаточный напор воды в системе;
- маленькое сечение трубы, по которой проходит теплоноситель;
- неправильность монтажа;
- завоздушеность или загрязнённость системы.
Если проблема с холодной обраткой возникла в квартире, то первое на что стоит обратить внимание — это напор. Особенно это касается помещений на верхних этажах
Дело в том, что принцип работы обратки заключается в быстром и беспрерывном прогоне жидкости по системе
И если её скорость падает, то теплоноситель не будет успевать выталкивать холодную воду и батареи не нагреваются
Дело в том, что принцип работы обратки заключается в быстром и беспрерывном прогоне жидкости по системе. И если её скорость падает, то теплоноситель не будет успевать выталкивать холодную воду и батареи не нагреваются.
Главная причина перебоев в работе отопительной системы в частном доме — неправильная установка. Чаще всего это происходит тогда, когда монтаж осуществляется без участия специалистов. Будучи некомпетентным в этом вопросе довольно просто перепутать трубы подачи и обратки или же выбрать трубы неподходящего размера.
Методы устранения неисправностей. Почему чистка необходима?
Чтобы понять, как именно решить проблему для начала необходимо установить её источник. Если батареи стали холодными из-за недостаточно быстрой циркуляции воды в этом случае поможет установка специального насоса. Он будет регулярно под определённым давлением выталкивать воду в контур, тем самым не позволяя системе остановиться или замедлиться.
Если причина в засорённости труб, то их необходимо просто почистить. Сделать это можно несколькими способами:
- используя водно-пульсирующую смесь;
- при помощи биопрепаратов;
- посредством пневмогидроудара.
В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру. Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы.
Полезное видео
Ознакомьтесь с видео, в котором рассказывается про одну из возможных проблем с обраткой — загрязненность батареи.
Какие проблемы возникают в квартире из-за холодной обратки
Во-первых, батареи в этом случае не нагреваются должным образом, а то и вовсе не работают. Соответственно и в самом помещении становится холодно, что уж точно не радует.
Это влечёт за собой накопление конденсата на стенках котла, который начинает реагировать с выделяющимся от сгорания топлива углекислым газом. Последствием этого процесса является образование кислоты, которая разъедает стенки котла, тем самым разрушая его.
Чтобы жить без пожаров и взрывов: как своими руками провести заземление газового котла в частном доме?
Что нужно, чтобы осуществить подключение газового котла к источнику газа?
Трубы сердито трещат и плохо греют? Пора устроить промывку газового котла и его теплообменника
Требует предельной осторожности! Принципы замены газового котла в частном доме
Тонкая настройка системы отопления, доступная каждому: как подключить комнатный термостат к газовому котлу
Сэкономить — можно, только осторожно: инструкции по ремонту газового котла своими руками
Это интересно: Как согнуть гипсокартон для арки своими руками в домашних условиях: читаем во всех подробностях
Параметры для запуска отопления
При наступлении осени температура на улице становится все ниже, люди каждый день трогают свои батареи и надеются, что именно сегодня они станут горячими. Если же это не происходит, то жильцы ищут виновных, но на самом деле все нормы поставки тепла в дома указаны в постановлении 2011 года № 354.
В этом документе прописано, что подача тепла осуществляется при температуре на улице от 8 градусов тепла, если она держится пять дней подряд. Если этот показатель на протяжении указанного времени будет колебаться то в одну, то в другую сторону, то батареи и стояки в квартирах останутся холодными.
Тепло подается лишь на шестые сутки и, как правило, в большинстве случаев отопительный сезон начинается с 15 октября и заканчивается 15 апреля.
В этом видео вы узнаете температурные нормы в квартире:
Тепловые потери здания
Исходными данными в этом случае станут:
- толщина наружных стен;
- теплопроводность материала, из которого изготовлены ограждающие конструкции (в большинстве случаев указывается производителем, обозначается буквой λ);
- площадь поверхности наружной стены;
- климатический район строительства.
В первую очередь находят фактическое сопротивление стены теплопередаче. В упрощенном варианте можно его найти как частное толщины стены и ее теплопроводности. Если наружная конструкция состоит из нескольких слоев, по отдельности находят сопротивление каждого из них и складывают полученные значения.
Тепловые потери стен рассчитываются по формуле:
Q = F*(1/R0)*(tвнутр. воздуха-tнаружн. воздуха)
Здесь Q – это тепловые потери в килокалориях, а F – площадь поверхности наружных стен. Для более точного значения необходимо учесть площадь остекления и его коэффициент теплопередачи.
Способы снижения теплопотерь
Но важно помнить, что на температуру в помещении влияет не только температура теплоносителя, уличного воздуха и сила ветра. Также должна учитываться степень утепления фасада, дверей и окон в доме
Чтобы снизить теплопотери жилья, нужно побеспокоиться о его максимальной термоизоляции. Утепленные стены, уплотненные двери, металлопластиковые окна помогут сократить утечку тепла. Также при этом снизятся затраты на отопление.

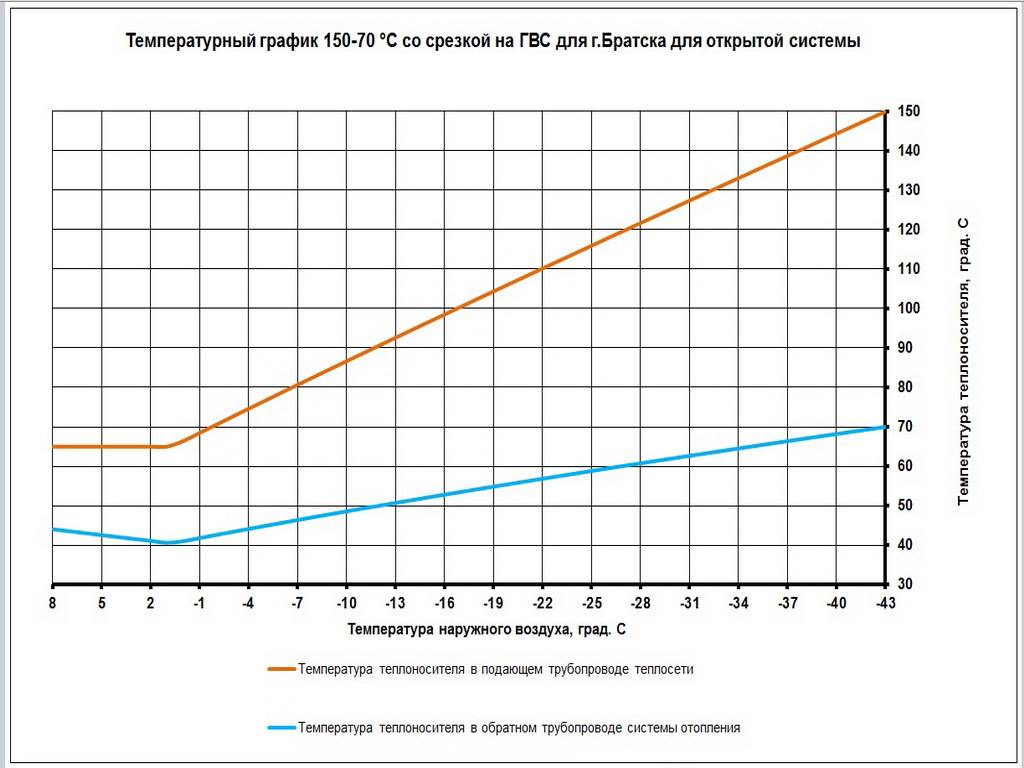

Виды графиков
В зависимости от назначения тепловой сети способы выполнения отличаются. Первый вариант — нормальный график отопления. Он представляет собой построения для сетей, работающих только на отопление помещений и регулируемых централизованно.
Повышенный график рассчитывается для тепловых сетей, обеспечивающих отопление и снабжение горячей водой. Он строится для закрытых систем и показывает суммарную нагрузку на систему подачи горячей воды.
Скорректированный график также предназначен для сетей, работающих и на отопление, и на нагрев. Здесь учитываются тепловые потери при прохождении теплоносителя по трубам до потребителя.
Начало и окончание отопительного сезона
Время начала и окончания отопительного периода определяется органами местного самоуправления совместно с управляющими компаниями в соответствии с регламентом, установленным Постановлением Правительства РФ от 6 мая 2011 г. № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
В частном жилом доме с автономной системой теплоснабжения вопрос включения и отключения теплоснабжения решается индивидуально и зависит только от желания и финансовых возможностей хозяина проживать в адекватных условиях, оплачивая затраченные на отопление энергоресурсы. В отношении жилых многоквартирных домов этот момент однозначно регламентируется государственными нормативными актами.
Дизайн новой модели
Как и его родственник Cruze, Chevrolet Equinox дебютирует как один из самых красивых автомобилей в своем классе. Несмотря на то, что в дизайне экстерьера не наблюдается абсолютно никаких излишеств, Equinox привлекателен благодаря острым выштамповкам, хромированным акцентам и спортивным пропорциям.
Передняя часть украшена массивной решеткой радиатора, с остроугольной оптикой по краям. Специально для экстерьера командой дизайнеров был представлен пакет “Redline”, добавляющий спортивные акценты и красные полосы на колесах.
Экстерьер новинки сочетает в себе элегантность с нетерпеливостью и соответствует общему стилю компании, наряду с уже зарекомендовавшими себя моделями Volt, Malibu и Cruze
Что делать дальше?
Если результат проведенных замеров вас не устраивает, и вы считаете, что температура теплоносителя не соответствует норме, то необходимо написать заявление в управляющую компанию. От нее должна прийти комиссия и сделать свои замеры. Все их действия должны соответствовать правилам ГОСТа 30494-90 «Методы контроля». При этом сотрудники должны пользоваться измерительным прибором, прошедшем регистрацию и имеющим сертификат качества.
Прибор должен соответствовать определенным техническим характеристикам:
- температурный диапазон от +5 °С до +40 °С;
- погрешность в измерениях – 0,1 °С.
Температурная зависимость
Существует определенная зависимость температуры воздуха внутри жилых помещений от температуры воздуха за окном. Эта зависимость обуславливает подачу теплоносителя с определенным уровнем нагрева. В отопительный сезон этот показатель может меняться ежедневно, а может не меняться месяцами.
Госстрой в 2003 году выпустил постановление, в котором точно определены температурные параметры теплоносителя
Обратите внимание, что их учитывают только при нижней подаче горячей воды. Несколько позиций:
- температура воздуха на улице +5 °C, в подающем контуре системы отопления +50 °C, в обратном +39 °C;
- вне помещений 0 °C, на подаче +65 °C, в обратке +48 °C;
- на улице –5°C, на подаче +78 °C, в обратке +56 °C.
Зависимость от типа системы
И еще один момент, определяющий температурный режим. Если в многоквартирном доме установлена двухтрубная отопительная система, то температура теплоносителя должна быть +95 °С.
Если система однотрубная, то норму повышают до +105 °C. Но учтите, что в угловых квартирах температурный показатель воздуха будет все равно ниже.
2 Установленные нормы
Прежде чем предъявлять какие-то претензии к тем, кто ответственен за работу системы отопления, нужно понять, каковы существующие нормы температуры батарей. Для каждой комнаты имеется определенный параметр:
- 1. В жилой квартире, которая располагается не в углу здания, нормой является +18 °C.
- 2. Если квартира является угловой, воздух в ней во время отопительного сезона должен быть на несколько градусов теплее. Это обусловливается тем, что наружные стены здания, контактирующие непосредственно с уличным воздухом, способствуют потере тепла быстрее, чем внутренние.
- 3. Больше всего должен прогреваться воздух, который находится в ванных комнатах. Нормой для него является +25 °C.
- 4. В помещениях многоквартирного дома, не относящихся к жилым, температура воздуха должна быть чуть ниже комнатной. В подъезде должно быть +16 °C, в лифте — около +5 °C. В подвальных и чердачных помещениях достаточно +4 °C.
Если владелец городской квартиры решит, что принадлежащее ему по праву жилое пространство плохо отапливается, он захочет проверить, соответствует ли нормативам температура батарей отопительной системы. Однако сегодня нет норм для самих радиаторов и стояков, а также для того, чтобы понять, правильно ли работает система отопления. Необходимо ориентироваться по тому, насколько прогревается воздух.
https://youtube.com/watch?v=Zx4ogWRwRc0
Если планируется обращаться с жалобой к людям, ответственным за отопление, прежде придется позвать в свою квартиру представителя организации, которая предоставляет тепло, чтобы он лично зафиксировал несоответствие установленным нормам.
Температурные нормы системы отопления в многоквартирном доме
Схема отопления в многоквартирных домах строится во взаимодействии с централизованной системой, к которой подключены трубы. По ним теплоноситель направляется в многоквартирный дом, где его дальнейшая подача регулируется вводными задвижками. После этого вода уходит по стоякам и в конце концов попадает в батареи и радиаторы каждой квартиры.
Описанные процессы, а также все, что касается правил обеспечения населения коммунальными ресурсами, отражено в (далее — Постановление № 354). Требования к качеству отопления закрепляются в разделе VI приложения № 1 к правилам Постановления № 354.
Кроме того, подробные правила оказания отопительных услуг прописаны в 11.06.14 № 544-ст «ГОСТ Р 51617-2014. Национальный стандарт Российской Федерации. Услуги жилищно-коммунального хозяйства и управления многоквартирными домами. Коммунальные услуги. Общие требования» (далее — ГОСТ Р 51617-2014) и (далее — ГОСТ 30494-2011).
Указанные акты устанавливают параметры теплоносителя системы отопления многоквартирного дома. Так, температура носителя тепла (воды) при подаче в систему равна температуре воды при ее выходе из отопительного котла. Как правило, теплоноситель должен быть доведен до температуры в 130-150 °С, но этот показатель зависит и от температуры на улице в регионе.
Однако нормативная температура в отопительной системе может находится в пределах 95 °С или 105 °С (для различных систем).
Далее для создания комфортных условий в помещении обеспечивается должное состояние параметров стояка, который проводит воду из теплового узла в квартиру. Они различаются в зависимости от летнего и зимнего сезона.
Конечно, на практике температура теплоносителя в стояке зависит от работы ТЭЦ и от теплопотерь по дороге к дому. Однако температура стояка зимой должна находится в диапазоне 70-90 °С.
Воздушные пробки в отоплении
Если в какой-либо из комнат батареи не греют — значит, скопившийся в системе воздух препятствует свободному продвижению теплоносителя. Воздушная пробка может образоваться вследствие многих причин, среди которых можно упомянуть такие:
- воздух проникает при спуске воды из системы и последующем ее наполнении;
- происходит высвобождение кислорода из воды при нагревании;
- неисправный расширительный бак создает локальную зону пониженного давления;
- воздух подсасывается в систему через соединения с нарушенной герметичностью;
- происходит диффузия воздуха через поверхности пластиковых труб.
Пузырьки воздуха могут скопиться или в самой верхней точка системы трубопроводов, или только в одном из радиаторов. Тогда нижняя часть батареи будет горячей, а верхняя останется холодной. Наличие воздуха в трубах провоцирует также появление неприятных звуков бульканья. Чаще всего прекращают нагреваться отопительные приборы на последнем этаже здания.
Из-за воздушных пузырей не только прекращается подача тепла по системе трубопроводов, но и начинается коррозия металлических элементов. Нарушается также и плавность работы циркуляционного насоса.
Избавиться от проблемы закупоривания системы отопления воздушными пробками поможет применение несложных технических устройств.
Самым эффективным способом удалять воздух из закрытой отопительной системы можно считать использование автоматических воздухоотводчиков. Если их смонтировать сразу в нескольких проблемных местах, тогда воздух из каждой группы элементов системы будет стравливаться по мере его накопления.
Кроме автоматических, бывают и ручные воздухоотводчики(кран Маевского). Такое устройство устанавливают на торце радиатора, расположенного на самом верхнем из этажей. Узнать о том, как им пользоваться, вы сможете из представленного здесь видео.
Как стравливать воздух через кран Маевского
В зависимости от того, как устроена отопительная система, иногда приходится освобождать ее от воздуха через расширительный бачок на чердаке. Циркуляционный насос тоже способен помочь выгонять из системы воздушные пробки.
Контроль рабочего давления в отопительных схемах
Для нормального безаварийного функционирования системы теплоснабжения необходимо регулярно контролировать величину температуры и напора теплоносителя.
Для проверки последнего обычно применяют деформационные манометры с трубкой Бурдона. Для измерения давлений малой величины могут использоваться их разновидности – диафрагменные приборы.
Рисунок 1 – Деформационный манометр с трубкой Бурдона
В системах, где предусмотрены автоматический контроль и регулирование давления дополнительно используются различные типы датчиков (к примеру, электроконтактные).
- на входе и выходе источника отопления;
- до и после насоса, фильтров, грязевиков, регуляторов давления (при их наличии);
- на выходе магистрали от ТЭЦ или котельной и на вводе ее в здание (при централизованной схеме).
Рисунок 2 – Участок отопительной схемы с установленными манометрами
На что обратить внимание?
Перед тем, как приобрести прибор для трубопроводов, стоит прояснить несколько моментов:
- Врезка должна происходить именно в том месте, которое предназначено для установки прибора. Именно поэтому нужно предварительно отыскать у парового котла подходящее место и выяснить способ крепления.
- Нужно выяснить, каким является подходящий диапазон температур. Специалисты советуют подбирать соответствующее изделие, его верхняя граница не должна оказаться слишком высокой. Чем больше будет шкала делений, тем большей может оказаться погрешность. Из-за такой ошибки может снизиться надежность изделия.
- Нужно заранее выяснить, поставлен ли в системе манометр. Если он не предусматривается в системе изначально, то его всегда можно докупить.
График подачи горячей воды в квартиру
Для того, чтобы доставить потребителю оптимальное ГВС, ТЭЦ должны отправлять ее максимально горячей. Теплотрассы всегда настолько длинные, что их протяженность можно измерять в километрах, а протяженность по квартирам измеряется и вовсе в тысячах квадратных метров. Какой бы ни была теплоизоляция труб, тепло теряется по пути к пользователю. Поэтому необходимо нагреть воду максимально.
Однако, вода не может быть нагрета больше, чем до точки кипения. Поэтому был найден выход — увеличить давление.
Выглядит это так:
| Температура кипения | Давление |
| 100 | 1 |
| 110 | 1,5 |
| 119 | 2 |
| 127 | 2,5 |
| 132 | 3 |
| 142 | 4 |
| 151 | 5 |
| 158 | 6 |
| 164 | 7 |
| 169 | 8 |
Подача горячей воды в зимнее время года должна быть непрерывной. Исключения из этого правила составляют аварии на теплоснабжения. Отключить горячее водоснабжение могут только в летний период для профилактических работ. Такие работы проводятся как в системах теплоснабжения закрытого типа, так и в системах открытого типа.
