Поквартирная бифилярная система обогрева
Открытие относится к системам традиционного отопления для обеспечения теплового режима помещения. Технический результат: создание поквартирной бифилярной системы обогрева с возможностью регулирования потока тепла прибора нагрева при сохранении гидравлической и тепловой стойкости системы обогрева, экономии энергии тепла, а еще применения приборов с функцией нагрева радиаторного типа. Поквартирная бифилярная система обогрева имеет узел ввода в жилую площадь, присоединенные к нему подающий и обратный магистрали из труб, постепенно включенные к подающему, а потом обратному трубопроводу приборы с нагревательной функцией, устройство для выпуска воздуха, причем к узлу ввода в жилую площадь через подающий и обратный магистрали из труб присоединены гидравлические узлы смешивания, любой из них через верхний и нижний отрезки трубы объединен с нагревательными устройствами, причем в каждом гидравлическом узле смешивания, содержащем орган для пропуска носителя тепла через прибор для нагрева и циркуляционный насос, часть носителя тепла, протекающая через прибор для нагрева, перемешивается с транзитной частью носителя тепла, протекающего через циркуляционный насос гидравлического узла смешивания, а устройство для выпуска воздуха установлено сверху приборов с функцией нагрева с другой стороны от гидравлического узла смешивания. 1 н.п. ф-лы, 1ил.
Как лучше подключить газовый котел — выбор схемы
Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.
В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.
Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:
- Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
- За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
- Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
- Подключение газовой системы отопления возможно только после получения соответствующего разрешения.
Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.
После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.
Итоги
В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации — одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.
Открытая система отопления с циркуляционным насосом
Что такое и как работает открытая система отопления с циркуляционным насосом для движения теплоносителя? Открытой системой называется система отопления, которая имеет открытый расширительный бак. Открытая система привлекает низкой себестоимостью и легкостью технического обслуживания и монтажа. Используется в отдаленных городах и газифицированных селах.
Система обычно создается под естественную циркуляцию, но использование насоса уменьшает
время прогрева помещения и экономит газ.
Вода в открытом расширительном баке испаряется, поэтому нужно следить за ее уровнем. В открытой системе насосы циркуляционные для отопления характеристики которых могут отличаться, устанавливаются недалеко от котла отопления в «обратку», и на случай поломки или отсутствия электричества делается обход (байпас) для возможности работы системы отопления без насоса.
Подведем итоги. Различная цена циркуляционный насос для системы отопления позволяет выбрать на любой кошелек, ведь рынок заполнен до отказа. Десятки фирм предлагают свою продукцию. По большому счету конкуренция заставляет производителей делать высококачественный товар, иначе испорченную репутацию при высокой конкуренции вернуть практически невозможно. Значит, по качеству насосы практически одинаковые и подбирать их нужно только по производительности, давлению, и напряжению питания.
Расчет диаметра для двухтрубной системы отопления
Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:
- в сумме потеря тепла – 36 кВт;
- потеря на 1-ом этаже – 20 кВт;
- потеря на 2-ом – 16 кВт;
- установлены трубы из полипропилена;
- работа системы в режиме 80/60;
- температура – 20 С.
Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.
Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.
Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.
Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.
На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:
20 кВт / 2 = 10 кВт на крыло
Второй этаж по аналогии:
16 кВт / 2 = 8 кВт на каждое крыло
Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.
Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.
Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.
https://youtube.com/watch?v=YB1TyD3S1YY
Некоторые нюансы расчёта диаметра для металлических труб
Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:
q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).
Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:
q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с
Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.
А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.
Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.
Виды труб для отопления
Основными критерием классификации труб для отопления является материал изготовления и рабочие характеристики. По материалу трубопроводы делят на 2 большие группы:
- Металлические;
- Полимерные (пластиковые).
Среди металлических изделий, предназначенных для возведения систем отопления помещений, выделяют следующие виды:
- Стальные (углеродистая «черная» сталь);
- Трубы из нержавеющей стали (линейные);
- Гофрированные трубы из нержавеющей стали;
- Медные трубопроводы.
Полимерные (пластмассовые, пластиковые) трубы также делятся на несколько типов:
- Металлопластиковые;
- Полипропиленовые;
- Трубы из сшитого полиэтилена.
Полипропиленовые трубы
Трубы из полипропилена являются одним из лидеров по популярности при строительстве систем водяного отопления. В отоплении применяются трубы PN25 с армирующим слоем из алюминия или стекловолокна. Наружный и внутренний слои изделия выполнены из полипропилена.
Этот тип труб монтируется с помощью сварочного аппарата (паяльника). Методика пайки относительно проста, ее может освоить практически каждый. Труба из ПП не имеет пластичности, но обладает малым весом и имеет широкий выбор типоразмеров.
Трубы из полипропилена PN25 имеют рабочую температуру до 95С, давление – до 25 кгс/см2. Срок службы – 50 лет, при высоких значениях температуры и давления этот показатель уменьшается.
Фитинги системы изготовлены из полипропилена, при пайке получается однородное соединение, обладающее высочайшей герметичностью и прочностью. Фитинги имеют полнопроходное сечение и малое сопротивление – то есть оптимальны с точки зрения гидравлики.
Стоимость полипропиленовых труб сопоставима с другими полимерными трубопроводами. Но фитинги обладают очень низкой стоимостью (не в ущерб надежности). Трубопроводы не требуют тепловой изоляции, не рекомендованы для прокладки под солнечными лучами.
Калькулятор объема жидкости в отопительной системе
В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:
Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:
В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.
Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.
| Диаметр трубы, мм | Длина труб, м | Диаметр трубы, мм | Длина труб, м |
| 16х2.0 | 20х2.0 | ||
| 26х3.0 | 32х3.0 | ||
| 20х3.4 | 25х4.2 | ||
| 32х5.4 | 40х6.7 |
Проверить калькулятор можно, используя указанные выше формулы.
Пример расчета объема воды в системе отопления:
Можно ли обогревать два дома одним котлом
Отопление двух домов одним котлом – вполне возможный вариант, который, по сути, представляет собой доработанную двухконтурную систему. Чаще всего такую схему используют для обогрева двух зданий на одном участке, например, бани и жилого дома. Установка одного котла на два сооружения имеет несколько важных принципов:
- Этот вариант позволит обойтись без дополнительных согласований и различных бумажных хлопот. Удобнее один раз установить газовый котёл, а потом с помощью профессионалов подключить к нему дополнительный контур.
- Один из главных минусов такой системы – теплопотери. Здания соединяются между собой трубопроводом, который прокладывается ниже уровня промерзания почвы. Трубы нужно тщательно изолировать, чтобы не «обогревать землю», а получать достаточное количество тепла.
- Для обеспечения лучшей циркуляции воды система снабжается циркуляционным насосом. Для отопления дома можно использовать не радиаторы, а тёплый пол: вода будет нагреваться в котле, и в одном сооружении она будет поступать в радиаторы отопления, а в другом – в трубы тёплого пола. Это позволит равномерно прогревать помещения, и при этом можно уменьшить расход топлива.
Иногда двухконтурный котёл специалисты называют «котлом для бедных», хотя это далеко не всегда справедливо. Это объясняется тем, что такое устройство изначально рассчитано на здания небольшой площади, и для двухэтажного крупного коттеджа с большой площадью помещений лучше выбирать одноконтурный котёл и бойлер.
Это позволит обитателям дома не испытывать неудобств от нехватки горячей воды, и при этом не придётся экономить на обогреве дома. Для небольшого жилища, напротив, именно двухконтурный котёл станет самым выгодным, простым и надёжным решением. Он позволит пользоваться горячей водой в любое время, а дом не успеет остыть.
Важно не экономить на выборе оборудования: качественный надёжный котёл стоит дороже, но и сломается он очень не скоро. Ваш дом не останется без тепла, и все расходы на покупку и установку окупятся долгой стабильной работой
Монтаж двухконтурного оборудования лучше поручить специалисту, чтобы избежать ошибок в проектировке системы и каких-либо неполадок. Подключением газовой сети может заниматься только специалист: непрофессиональная работа с газом может привести к утечкам со страшными последствиями.
https://youtube.com/watch?v=vkXy8qoEukQ
Леонид Бушуев
Автор публикаций на 1Drevo.ru с темами: Окно в мансарде | Коттеджи из бруса | Отделка фасада из оцилиндровки | Станки Раундтек | Оцилиндрованный брус | Дома и бани из оцилиндровки | Напольный газовый котел | Монолитный фундамент | Обработка сруба | Дерево для бани | Утеплитель бруса | Ремонт каркасного дома | Облицовка дома и др.
Данная публикация была вам полезна?
Общий бал: 10Проголосовало: 1
Расширительный бачок для отопления — открытого и закрытого типа
Подбор циркуляционного насоса для системы отопления частного дома
Рекомендуем! — Энциклопедия Деревянные Дома — NEW
Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.
Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.
Рекомендуем еще записи по данной теме:
Как сделать кирпичную печь в деревянном доме Дровяной котёл для отопления частного дома
Подбор циркуляционного насоса для системы отопления частного дома
Электрическое отопление на даче по выходным дням: эффективность и затраты
Какие виды водяных систем используются для отопления дома
Солнечный коллектор для отопления частного дома
Конструктивные особенности насоса для отопления частного дома
В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.
У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.
Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.
С мокрым ротором
Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.
Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.
К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:
- небольшие габаритные размеры и вес;
- экономичное потребление электрического тока;
- длительная и бесперебойная работа;
- простота настройки скорости вращения.
Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.
Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.
Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.
Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.
С сухим ротором
У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.
Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.
Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.
Циркуляционные насосы представлены двумя моделями:
- Вертикальное исполнение, как и в случае с прибором мокрого ротора.
- Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).
Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители
Влияние диаметра трубы на эксплуатационные характеристики отопительной системы
Скорость подачи теплоносителя и объем переносимой тепловой энергии напрямую зависит от внутреннего сечения полипропиленовых трубопроводов. Для наглядности этого утверждения зависимость обеспечения тепловой энергией от интенсивности подачи теплоносителя и значений диаметров трубопровода сведена в таблицу:
Таблица подбора полипропиленового трубного материала в зависимости от интенсивности подачи теплоносителя и потребности в тепловой энергии
Тепловая мощность указана в Вт, интенсивность подачи теплоносителя в кг/сек. Расчетные данные опираются на средние значения температур: подаваемого теплоносителя в 80С, обратки в 60С, воздуха в комнате +20С..
К примеру: при скорости потока 0,4 м/с в трубопроводе будет переноситься следующее количество тепловой энергии:
- для магистрали с наружным размером 20 (внутреннее сечение 13,2 мм) количество тепла составляет 4,1 кВт;
- для пропиленовых изделий Ø 25 и 16,6 соответственно, количество тепла будет составлять 6,3 кВт;
- пропиленовые трубопроводы с наружным и внутренним диаметрами 32 и 21,2 соответственно имеют величину подачи тепловой энергии в 11,5 кВт;
- трубные материалы в 40 миллиметров (размер внутреннего просвета 26,6 мм) обеспечат подачу тепла в количестве 17 кВт.
При увеличении скорости потока жидкости до 0,7 м/сек интенсивность подачи теплоносителя возрастёт сразу на 70-80%.
Рассмотрим наглядный пример:
Имеется типовой дом полезной площадью 250 м2. Строение достаточно утеплено и для создания нормальных условий проживания нуждается в обогреве из расчета 1 кВт на 10 кв. м, то есть, для создания комфортной температуры в доме достаточно будет 25000 ватт тепловой энергии (максимум).
Таким образом, из 25 кВт обогрев первого этажа потребует 15 кВт, второго — 10 кВт.
Дом оборудован автономной системой отопления на базе двухконтурного котла. Установленные в комнатах радиаторы подключены параллельно. В доме имеется разводка на два крыла, с равной тепловой мощностью. На первом этаже мощность для каждого крыла составляет 7500 ватт. Для второго этажа оба крыла требуют по 5000 ватт.
Двухэтажный дом с системой водяного отопления на базе автономного котла — в разрезе
Котел выдает для обогрева дома 25 киловатт тепловой энергии. Значит, для тепловой магистрали нужно использовать полипропиленовые трубы и фурнитуру внутреннего диаметра 26,6 мм (при скорости подачи 0,6 м/с). Данному значению соответствует наружный диаметр трубы 40 миллиметров.
Для снабжения ответвлений на первом этаже потребуется 1500 ватт тепла. Используя данные из таблицы, получаем следующее:
- при скорости потока 0,6 м/сек оптимальным диаметром внутреннего просвета полипропиленовых труб будет 21,2 мм — соответствующий этой величине идентичный наружный параметр по данным таблицы составляет 30 мм;
- для каждого крыла подходит трубный материал с внутренним диаметром 16,6 мм, которому соответствует Ø 25 мм внешнего контура сечения полипропиленовых труб.
Теперь рассмотрим порядок подключения обогревательных приборов.
Радиаторы водяного отопления в среднем имеют мощность в 2 киловатта, поэтому теоретически для их врезки в контур пригодны трубы с минимальным значением наружного диаметра — 16 мм (PN16). Однако на практике рекомендуется использовать полипропиленовые изделия с размером внутреннего сечения 13,2 мм и наружным диаметром 20 мм (PN20), так как применение полимерных труб PN16 признано нецелесообразным из-за низкой технологичности.
Второй этаж оборудуется трубопроводом сечением 32 мм. Для каждого крыла используются трубы и соединительная фурнитура Ø25 мм. С радиаторами та же картина, что и на первом этаже — подсоединение батарей выполняется с помощью труб PN20.
Системы отопления
Системы отопления и их виды. Каким бы ни было здание, большим или маленьким, чтобы в нем было уютно и тепло круглый год, необходимо надежное и удобное отопление. С развитием строительства в последние годы, наряду с поиском архитектурно – планировочных решений строений, на первый план выходят требования по обеспечению комфорта находящихся в них людей.
Одной из основных задач в этой области прежде всего являются системы отопления, отвечающие современным требованиям.
Под современными требованиями подразумевается:
- Высокая эффективность системы.
- Экономичность.
- Возможность автоматического регулирования и создания максимально комфортных условий проживания.
- Возможность получения необходимого количества горячей воды.
Отопительные системы разрешают одну из задач по созданию искусственного климата в помещениях. Они служат для поддержания заданной температуры воздуха во внутренних помещениях зданий в холодное время года.
Системы отопления могут различаться в зависимости от разных критериев. Существуют такие основные виды систем отопления, как: воздушное отопление, электрическое отопление, водяное отопление, паровое, и другие. Классификация систем отопления включает множество видов. Рассмотрим основные из них, а также проведем сравнение видов топлива для отопления.
Теплопровод в многоквартирном доме: как выбрать трубы по наружному и внутреннему диаметру гильзы для радиатора
В системе обогрева дома не последнее значение имеет правильный выбор трубы, по которым течет теплоноситель. От диаметра зависит
- Пропускная способность трубопровода,
- количество воды, находящееся в отопительном контуре в единицу времени, и соответственно, теплоотдача;
- давление воды в контуре.
Рассмотрим, как рассчитать правильный диаметр труб для системы обогрева с принудительной циркулированием, наиболее приемлемым для для отопления в частном доме. Выбирая трубы для отопительного контура, следует учитывать один фактор: медные и пластиковые трубы маркируются по внешнему диаметру, а в технических характеристиках стальных и металлопластиковых изделий — прописывается внутреннее сечение. Этот фактор имеет значение при расчетах диаметров и монтаже трубопроводов. Диаметр трубы для отопления загородного дома выбрать не сложно, если есть под рукой хороший теплотехник.
Диаметр труб отопления важен при монтаже и расчете системы
Но совсем иначе рассчитывается диаметр трубы для отопления частного дома
Важно помнить, что не на всем протяжении теплопровода следует выбирать для отоплениятрубы одного размера. На определенных участках, пор мере из разветвления, их сечение изменяется
Формула расчета диаметра труб для отопления частного дома
Расчет выполняется по формуле
Формула расчета диаметра трубы для отопления
D —диаметр трубы, в миллиметрах
∆t° — разница температур (между подаваемой водой и возвращаемой обратно в котел), указано в градусах Цельсия(Со);
Q —количество тепловой энергии, нужной для обогрева помещения в киловаттах, и рассчитанное нами ранее;
V — скорость теплоносителя в м/с — выбирается из определенного диапазона.
Опираясь на эту формулу, для простоты вычислений созданы данные, позволяющие рассчитать диаметр трубы.
На списке данных, (внизу) указаны величины для труб из полипропилена, потому что именно эти изделия все чаще используются для устройства отопительного контура. По ней вы определите диаметр, необходимый для заданной системы обогрева. Розовым цветом выделена оптимальная скорость перемещения воды — носителя тепла. Но если вы планируете устанавливать стальные, или металлопластиковые трубы, то работать будут другие расчеты.
Рассмотрим, как перемещается теплоноситель в контуре с принудительной циркуляцией. Она совершается посредством насоса, коллектора и носителя тепловой энергии. Если установить трубы с меньшим диаметром, то интенсивность движения горячей воды будет выше, она быстрее будет совершать оборот по трубопроводу и возвращаться в котлоагрегат. Соответственно, более широкий трубопровод замедлит движение теплоносителя.
Тонкая труба сделана для более быстрой циркуляции жидкости теплоносителя
Секреты монтажа стояка отопления: использование полипропиленовых труб 25 мм
Отопительный контур монтируется трубопроводом с меньшим диаметром по самым банальным причинам:
- Чем тоньше трубы, тем ниже цена;
- При открытом монтаже они не так бросаются в глаза, а при закрытом требуют меньшей глубины в штробах.
- Чем меньше диаметр труб для отопления, тем меньше теплоносителя находится в системе. Это ведет к экономии топлива.
Температура теплоносителя в системе отопления зависит также и от скорости движения теплоносителя по трубопроводу.
Аварийные контуры
В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

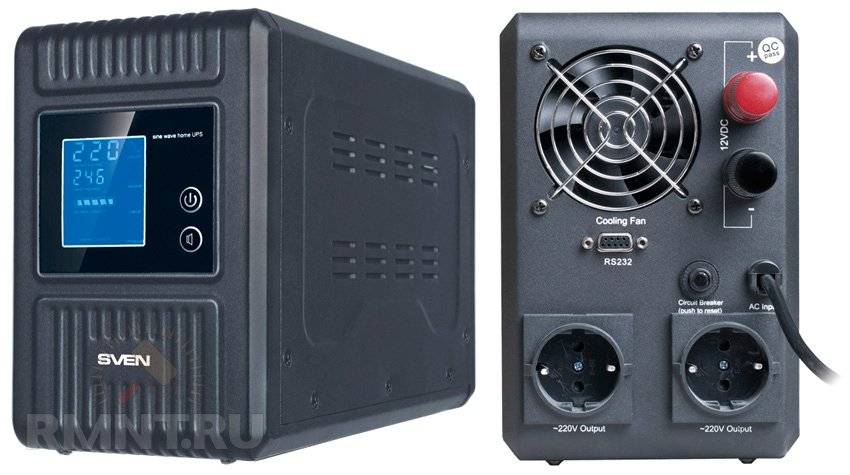

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.
Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.
Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.
Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).
В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.
Отопление в доме представляет собой сложное устройство. До недавнего времени практически повсеместно использовалась система, в которой теплоноситель естественно циркулировал по ней. Но в этой системе имеется много недочетов, а значительные повышения тарифов на газ и электроэнергию сделали ее дорогостоящей. Так, всё больше людей начало устанавливать у себя дома систему отопления с принудительной циркуляцией тепла, о которой мы поговорим далее.
