Как сделать светодиодную подсветку своими руками
Прелесть ледподсветки заключается в том, что для монтажа освещения своими руками не требуется навыков профессионального электрика. Самым простым решением является приобретение комплекта для монтажа светодиодного освещения в который входит:
- лента (обычно 5 метров);
- блок питания;
- диммер – регулятор уровня освещенности;
- RGB контроллер (пульт дистанционного управления включением/выключением), изменения цветового режима и задания последовательности включения световых каналов;
- коннекторы.
Для монтажа ленты 120-240 потребуется приобрести алюминиевый монтажный профиль.
Если технические характеристики готового комплекта не устраивают, можно все элементы приобрести по отдельности. Это позволит немного сэкономить
Важно произвести предварительные расчеты мощности светодиодной ленты, чтобы подобрать соответствующий блок питания
Расчет крайне прост. Достаточно подставить в приведенную формулу значения, чтобы получить искомую мощность блока питания:
W = L х W1 х K,
Где:
W – Мощность устройства питания (W);
L – длина ленты (м);
W1 – потребляемая мощность 1 п.м ленты;
К – коэффициент интенсивности эксплуатации.
Для фонового освещения — 1,3, для основного – 1,5 – 1,7.
Обрезка
Чтобы понять, как сделать освещение, и принцип устройства ленты необходимо внимательно посмотреть на рисунок.
РИСУНОК 1
Устройство светодиодной ленты
На рисунке обозначены места разреза. В них расположены выходы контактов токопроводящих каналов, на которые надеваются коннекторы – соединительные устройства. Режут ленту мощными портняжными ножницами или резаком, имеющимся в приспособлениях для снятия изоляции, который является одним из основных инструментов электрика.
Схема подключения подсветки
Подключение светодиодной ленты входящей в комплект не представляет трудностей Достаточно следовать приложенной инструкции. Для тех, кого больше греет светодиодная лента, сделанная своими руками, и кто решил собрать электрическую цепь самостоятельно, следует руководствоваться следующей схемой:
РИСУНОК 2
Простая схема подключения светодиодной ленты
Для большей наглядности, как сделать подсветку, чтобы даже начинающие электрики могли справиться с задачей, приводим фотографию предварительной сборки сложной схемы подключения светодиодной ленты SMD-5050 с блоком дистанционного управления:
РИСУНОК 3
Предварительная сборка светодиодной ленты SMD-5050
Подготовка перед установкой
Для установки и монтажа светодиодной подсветки потребуются следующие инструменты:
- рулетка;
- электродрель;
- отвертка или шуруповерт;
- ножовка по металлу для отпиливания алюминиевого монтажного профиля;
- набор дюбелей и саморезов;
- двухжильный монтажный электрический провод ПВХ-2,5 мм.
Монтаж светодиодной подсветки
Монтаж светодиодной ленты своими руками осуществляется непосредственно на поверхность стены, плинтуса, мебели на двустороннюю клейкую ленту (скотч) если количество светодиодов 30-60 на 1 п.м. Такие ленты почти не нагреваются в процесс эксплуатации. Ленты 120-240 монтируются на алюминиевый профиль, который следует монтировать с использованием теплоизоляционных шайб, оставляющих зазор между профилем и поверхностью – для лучшей вентиляции и охлаждения.
Неоновая подсветка потолка
Особенности
Классический вариант неоновой подсветки представлен стеклянными трубками, наполненными инертным газом – неоном. На внутреннюю поверхность «колбочек» наносится специальный порошок – люминофор, который издает свечение под напряжением.
В связи с тем, что неоновая подсветка потолка требует высокого напряжения, совместно с ней придется установить специальный преобразователь тока. Одно устройство ставится на семь метров. Места размещения преобразующих приборов определяются на этапе монтажа потолков. Обычно в бетонном перекрытии делают ниши, куда помещаются преобразователи.
Неоновая подсветка имеет следующие особенности:
- Подобные вариации применяют только в качестве декоративного оформления, поскольку они дают небольшую яркость при значительном потреблении электричества. Широкая гамма оттенков станет органичным дополнением общей стилистики комнаты.
- Качественное изделие прослужит от 10 до 15 лет.
- Стандартные величины светильников такого типа – 1,5 длина и 1,5 см диаметр. Температура нагретых лампочек не превышает 40 градусов, а конструкция работает почти бесшумно.
- Места соединений элементов не образуют темных пятен, поэтому свечение получается равномерным и беспрерывным.
- Можно вместо стандартных изделий оформить потолок неоновым шнуром. Его гибкость существенно упрощает монтаж, а свечение прибор издает такое же, что и лампы. Единственный минус – дорогая цена.
Обычно для комнат чаще всего используют неоновую подсветку скрытого типа, располагая изделия в скрытые ниши. Причем чем уже отверстие для выхода искусственного освещения, тем ярче светящаяся полоса.
Можно выделить при помощи неона отдельные элементы декора или предметы интерьера. Это дополнит общий дизайн помещения, сделает комнату гармоничной и красивой.
Как сделать неоновую подсветку
Определившись с понравившимся вариантом, можете приступать к монтажу.
До того, как сделать подсветку потолка из неона, вам придется заменить проводку, идущую от выключателя к прибору. Первым делом штробится стена для закладки нового кабеля. Впоследствии щели можно заделать шпаклевкой вровень с поверхностью.
Поэтому определить места размещения осветительных приборов, как и подвести провода необходимо до установки потолка и ремонта комнаты в целом.
Неоновая подсветка на потолок закладывается в специальный гипсокартонный короб или за потолочные плинтуса. Первый способ выбирают, проводя художественную отделку на стадии ремонта, до окончательного оформления стен и потолка финишными материалами.
В плинтус подсветку закладывают при окончательной отделке потолочной поверхности на заключительном этапе ремонта. Для более четкого дизайна неонового освещения, необходимо прикрепить к плоскости карниза небольшой бортик. Чтобы получить рассеянный свет борт на карнизе устанавливать не требуется.
Плинтус для таких работ лучше выбирать большего размера, потому что крепить трансформаторы в узких элементах весьма затруднительно. Если все-таки вы хотите минимизировать отделку, просто «утопите» трансформатор в стенной нише.
Обычно неоновые лампы идут в комплекте, куда кроме элемента освещения, входят шнуры, крепления, схемы, поэтому особых трудностей при подключении возникнуть не должно.
Формы потолков
Самые распространенные потолочные формы.
Круглый
Позволяет разнообразить интерьер и сделать его дизайн по-настоящему особенным. Его можно подсветить с помощью любого оригинального оттенка, подходящего под стиль комнаты.
С нишей
Такие модели с коробом обеспечивают четкие границы освещения и являются довольно популярным интерьерным решением.
Прямоугольные и квадратные
Скрытая подсветка сделает прямоугольные или квадратные фигуры более заметными и не позволит им слиться с общим фоном.
Фигурный
Потолок волнами смотрится довольно очаровательно, в комбинации с различными световыми эффектами, он открывает широкие возможности для различных экспериментов.
Световые линии в интерьере — зачем?
Парящие линии могут выполнять в помещении сразу несколько функций:
Освещение световыми линиями Можно применять световые линии как основное освещение, так и дополнительное в сочетании с другими источниками. Например, 10 метров ленты достаточно для освещения комнаты площадью 15 м². В результате получается мягкий, рассеянный и незаметный свет;
Подсветка световыми линиями
Зонирование помещений Световые линии на потолке, стенах или полу показывают, где заканчивается одно пространство и начинается другое. Для визуального разграничения не требуются перегородки, стыков пола и т.д. Этот прием особенно удачно реализовать в маленьких по площади в студиях или в совмещенных зонах, например, кухнях и гостиных;
Световые линии как инструмент зонирования
Зонирование коридора световыми полосами
Световые линии в дизайне Как уже было сказано ранее, из световых полос можно составлять различные фигуры, комбинации, подчеркивать изюминки интерьера. Например, световые линии на натяжном потолке дают вам возможность комбинировать полотна разных цветов и фактур — отпадает необходимости выкладывать многоуровневый потолок;
Переход от дерева к штукатурке через свет
Выделение предметов Подсветка световыми линиями дает акцент на объекты, которые освещает
Так можно интересно обыграть перегородки в квартире, кухонный гарнитур, кровать или привлечь внимание к антикварной мебели, картинам и т.д
После До Акцентирование предметов светом
С помощью световых линий в интерьере легко скорректировать визуальное восприятие пространства и превратить недостатки в достоинства.

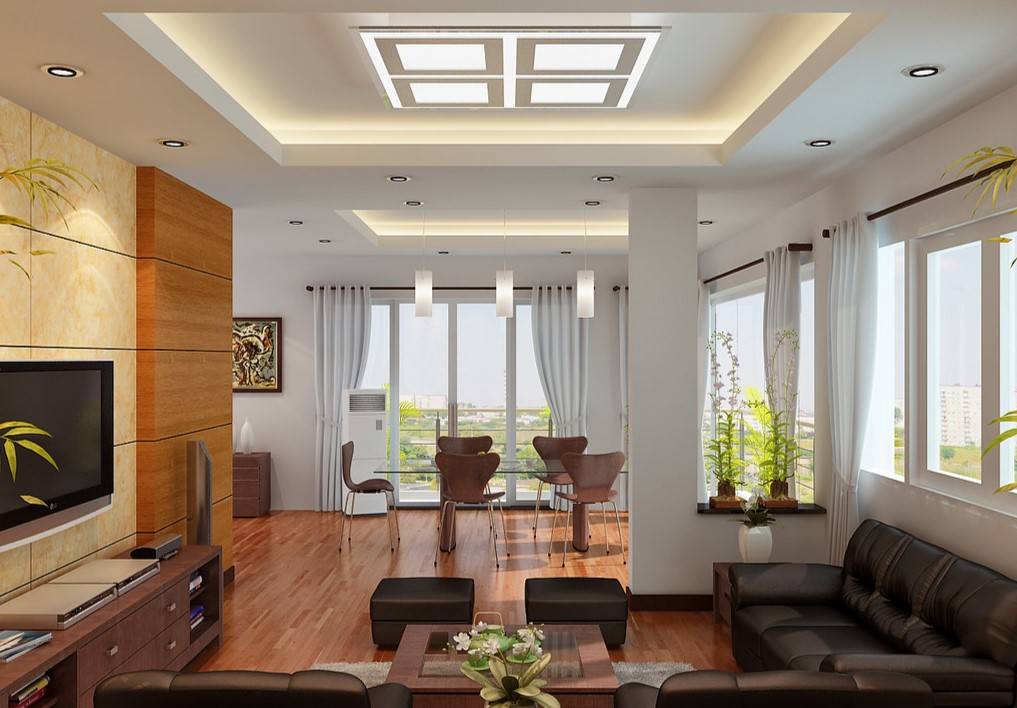

Варианты подсветки потолка
При создании качественного освещения на потолочных конструкциях необходимо руководствоваться не только нормативными документами, но и интересными дизайнерскими решениями. С помощью правильно расположенных на потолке светильников можно создать уникальную игру света в помещении.
Подвесного
При монтаже подвесных конструкций следует брать хороший запас от бетонного потолка до полотна. Получившееся в процессе «мёртвое» расстояние можно использовать как техническую зону для электропроводки осветительных элементов.
Изысканное освещение подвесного потолка
Чтобы получить интересное и в то же время эффективное освещение подвесного потолка необходимо обратить внимание на ряд следующих осветительных устройств:
- Точечные светильники. Как наиболее доступные, долговечные и качественные источники света. Разнообразие подобной продукции на рынке электротехники столь велико, что каждый сможет подобрать для себя наиболее интересный вариант.
- Плоские люстры. Одна плоская люстра по своему световому эффекту может заменить 3-4 точечных светильника. Всё зависит от предпочтений хозяев и дизайна помещения.
- Светильники оптоволоконного типа. Оптоволоконные нити – это уникальная возможность «играть» потолочным полотном и проектировать на нём настоящие картины. Например, звёздное небо в детской.
При монтаже подвесных гипсокартонных потолков, для хозяев квартиры или дома предоставляется широкое поле для импровизации.
Натяжного
Для натяжных потолков также существует масса уникальных световых конструкций. Например, встраиваемые светодиодные светильники, способные на высокую светоотдачу при минимальном потреблении электроэнергии. Несколько расположенных по центру комнаты светодиодов осветят всю комнату. Также можно выбрать качество светового потока от яркого белого до более спокойного.
Несколько светильников на натяжном потолке
При натяжных конструкциях также применяют люминесцентные лампы, которые, к сожалению, становятся менее популярными. Из подобных источников света куда актуальнее монтировать декоративную подсветку, например, на кухне или по периметру кровати.
Бетонного или деревянного
При монтаже источников света непосредственно к бетонному перекрытию необходимо точно выбирать не только тип, но и расположения светильников. Так как проводка в таких потолках прокладывает посредством штроб.
Наиболее актуальны для бетонных потолков простые люстры, для большого количество точечных светильников потребуется выполнять слишком объёмные работы с помощью перфоратора или специальной коронки. Основное правило монтажа светильников к бетонному перекрытию – надёжная фиксация с помощью крюков или анкерных болтов.
Люстра, вмонтированная в бетонный потолок
При выборе осветительных приборов для деревянных потолков лучше остановиться на точечных светильниках встраиваемого типа. Это скроет основную часть источника освещения и не слишком усложнит монтаж, так как работать с деревянными перекрытиями намного проще чем с бетонными.
Несколько светильников на деревянном потолке
Выбор светодиодной подсветки
Перед покупкой СДЛ определите её назначение, функцию и технические характеристики.
Оттенок свечения
- Одноцветное свечение. Ленты, имеющие один оттенок (белый, синий, красный, зеленый, инфракрасное или ультрафиолетовое свечение) чаще всего применяют в больших выставочных/торговых помещениях, реже – в домашней обстановке.
- Разноцветное свечение. Как правило, это светодиодные RGB-ленты, которые могут менять не только свой цвет (красный, синий, зеленый), но и их оттенки. Управляется лента дистанционно с помощью пульта управления.
При выборе света помните о его психическом воздействии на человека, например, красный цвет оказывает раздражительное воздействие, синий – настраивает на работу, зеленый – успокаивает, желтый – нейтральный.
Мощность и плотность размещения
Плотность размещения светодиодов – это показатель, характеризующий количество кристаллов (240, 120, 60, 30), установленных на 1 метре платы.
Плотность размещения кристаллов на СДЛ
Плотность размещения диодов, в зависимости от вида подсветки:
- Направленная – 120 или 60 диодов.
- Контурная подсветка центральной части потолка (не вдоль периметра) – 60 диодов для большого помещения, 30 – для маленького. При размещении СДЛ:
- на откосах – 60 или 30 кристаллов.
- на полках – 120 или 60 кристаллов.
При этом на этапе проектирования контурной или направленной подсветки, нужно учитывать, что размер полок должен быть больше. Это позволит создать эффективно, отводить тепло и не допустить перегрева.
- Декоративная – 60 или 30 кристаллов.
- Общего назначение – 240 или 120 кристаллов, или
Мощность светодиодной платы можно посмотреть на упаковке (паспорте) устройства или рассчитать самостоятельно, как произведение мощности отдельного диодного кристалла на плотность и длину платы.
Например, на практике для направленной подсветки применяются ленты мощностью 5 Вт/м, для контурной – 8 Вт/м, лента на откосе – от 5 до7 Вт, лента на полочке – от 7 до 14 Вт.
Метраж
Перед покупкой СДЛ нужно определить её длину. Для этого рулеткой или сантиметровой лентой замеряется вся траектория прокладки платы.
Максимальный отрезок ленты напряжением 12 В или 24 В составляет5 метров. Каждый последующий отрезок имеет параллельное соединение с блоком питания.
Схема подключения СДЛ свыше 5 метров к блоку питания
Исключение составляют платы 220 В, их длина может достигать 100 метров.
Знание общей длины СДЛ позволяет сделать точные расчеты для подбора интенсивности света, мощности контроллера и БП.

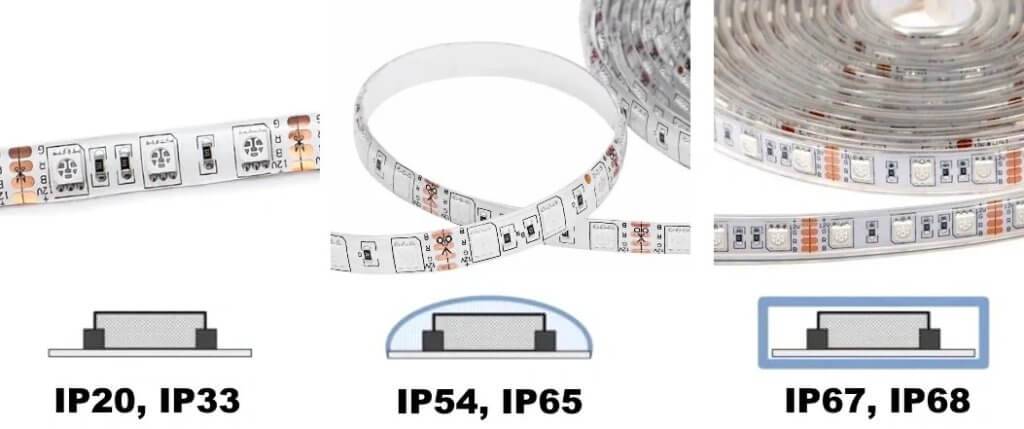

Класс защиты
От типа помещения зависит степень защиты светодиодной платы от влажности и частиц пыли:
- IP20 – лента без защиты. Используется в жилых, сухих помещениях (спальня, гостиная, кабинеты).
- IP65 – лента с тонким слоем силиконовой защиты, но без электрической изоляции. Применяется в местах с возможной вероятностью влаги (например, в месте, где может быть протечка труб).
- IP68 – полностью изолированная лента. Не подходит для подсветки потолка в домашних условиях, т.к. силиконовый слой скрадывает свет и увеличивается вероятность перегрева диодов. Но такие платы можно использовать в помещениях с повышенной влажностью (бани, сауны, бассейны).
Степени защиты СДЛ
Звездное небо
Монтаж звездного неба с помощью светодиодов:
- Потолок представляет собой листы гипсокартона (ГКЛ) на одном или нескольких уровнях.
На листах ГКЛ в хаотичном порядке просверливаются множество небольших отверстий.

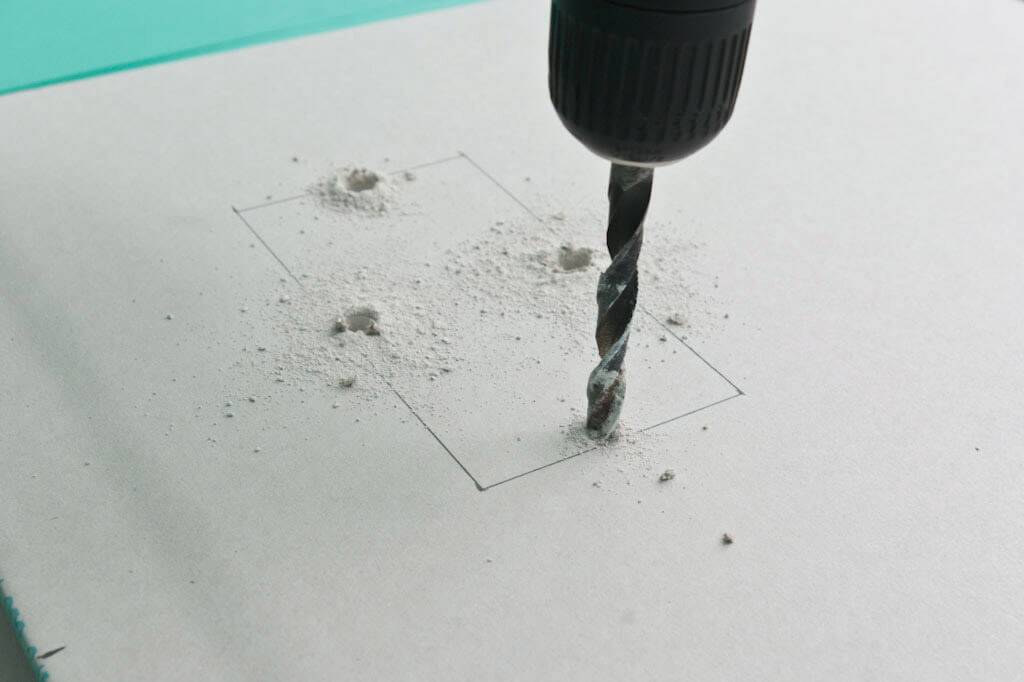

Подготовка отверстий в ГКЛ для светодиодов
- Подготовка световой цепи:
- подготовить количество отдельных кристаллов, равное по количеству числу отверстий;
- спаять между собой группу кристаллов, при необходимости можно использовать соединяющие проводники.
Цепь светодиодов
- Установить кристаллы в подготовленные отверстия.
- Прикрепить лист ГКЛ к потолку.
Крепление ГКЛ к потолку
Собрать цепь питания диодов (контроллер, блок питания, источник сети)

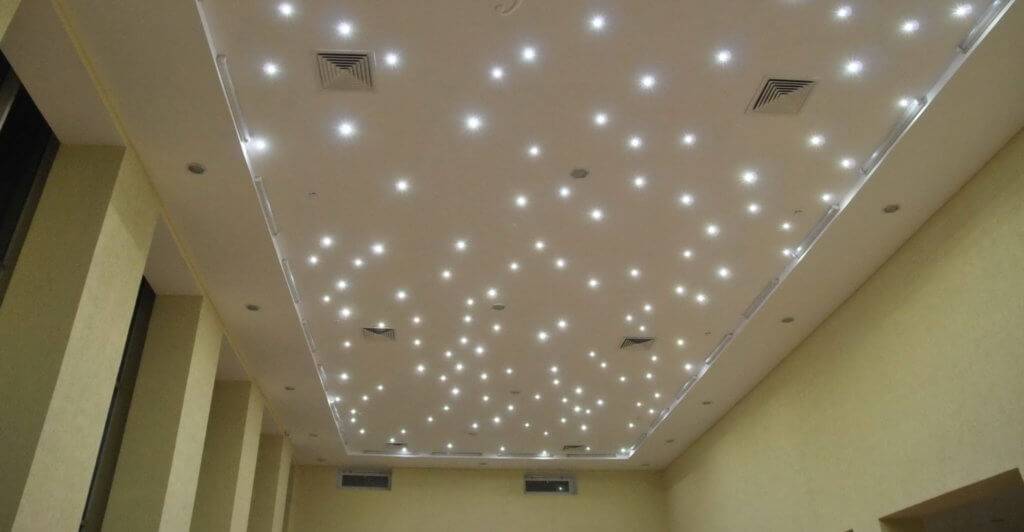

Звездное небо на светодиодах
Для создания более реалистичного эффекта можно выбрать кристаллы разной мощности.
Для натяжных потолков описанный метод не подходит, поэтому для создания звездного неба рекомендуется использовать оптоволокно. Все работы проводятся непосредственно до полного натяжения материала:
- Нитями оптоволокна проткнуть натяжной материал в местах, где должны гореть звезды.
Прокол потолочного покрытия ниткой оптоволокна
- Вывести нить наружу на небольшую длину

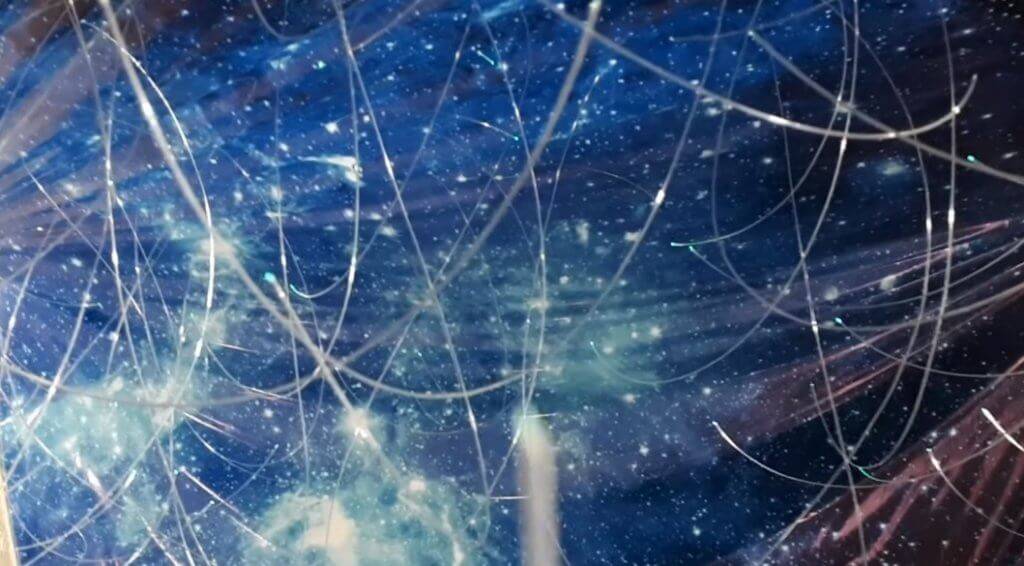

Нити выведенные наружу
- Подключить пучок с противоположными концами оптоволокна к проектору, который создает свечение.

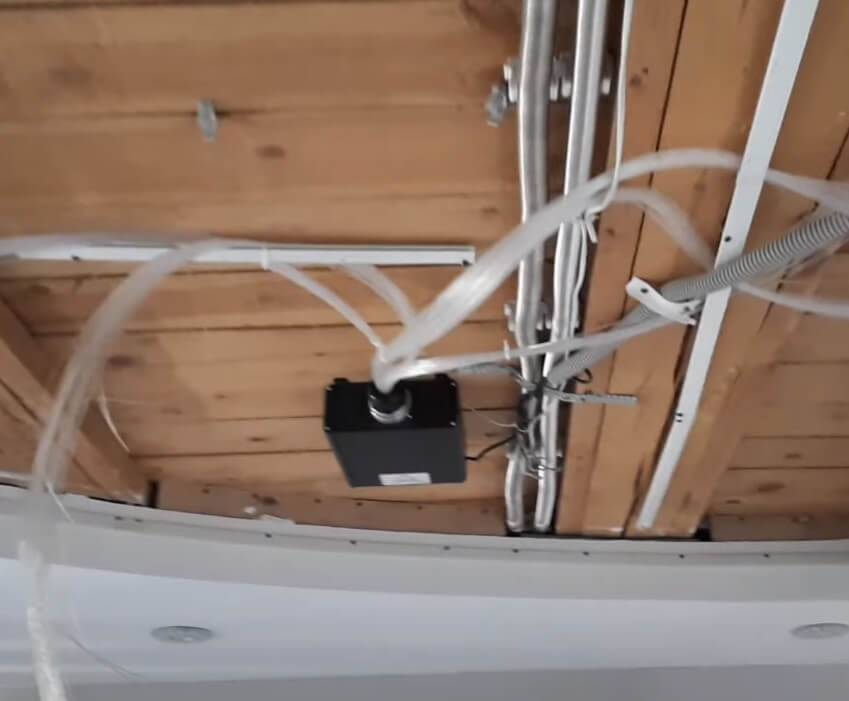

Подключение к проектору
- Для фиксации нитей в месте их выхода из натяжного материала наносится капля клея.
Фиксация нитей оптоволокна клеем
- Лишние, свисающие, отрезки нитей срезают вровень с потолком.
- Натягивается материал.

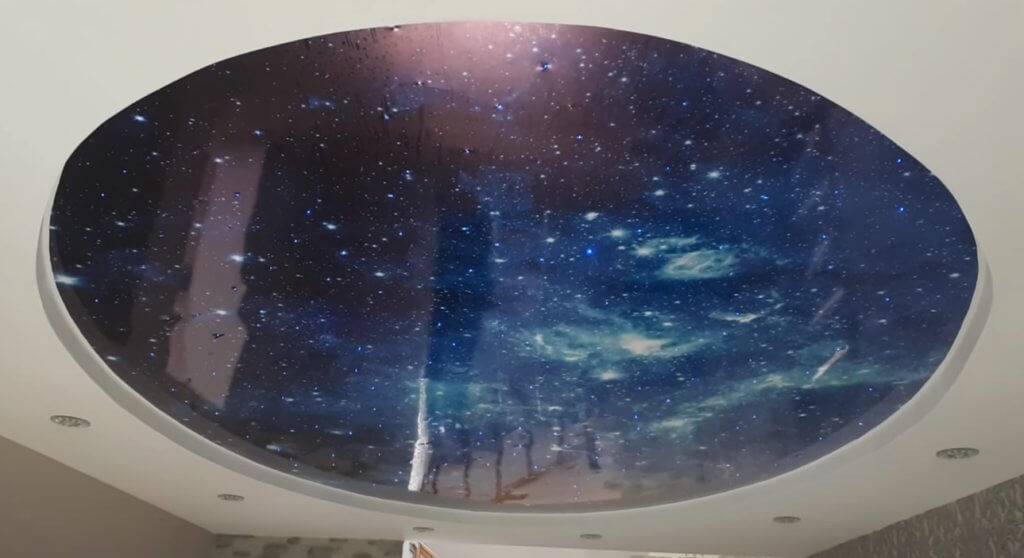

Звездное небо с нитями оптоволокна
Сгорают блоки питания — о чём говорит производитель, но никто этого не читает
Нередко покупка дорогого блока питания (БП) от солидного производителя приносит разочарование. Проработав недельку-две, БП сгорает. В чем проблема? Некачественный товар? Купили подделку? Производитель начал гнать брак и использовать неподходящие комплектующие?
Оказывается, дело не в производителе, а в нас! Мы просто неправильно эксплуатируем блок питания. И тут нет ничего удивительного: мало кто, купив БП, читает инструкцию по эксплуатации. Зачем? Ток, напряжение, мощность, схема подключения – все это есть на корпусе устройства. Установили, воткнули – работает, и отлично. Инструкцию в топку. Но прежде чем растапливать ею печку, заглянем в нее одним глазком. Открываем первую попавшуюся и читаем:
- Не устанавливайте источник питания в закрытом пространстве. Если температура БП во время работы превышает 60 °С, обеспечьте дополнительную вентиляцию.
- Не допускается установка вблизи нагревательных приборов или горячих поверхностей, например, в непосредственной близости к другим блокам питания.
Может, это одна такая модель капризная? Открываем инструкцию другого производителя:
- При использовании нескольких источников питания не располагайте их в непосредственной близости друг от друга.
- Не допускайте воздействия на блок питания прямых солнечных лучей.
- Не устанавливайте БП вплотную к нагрузке или непосредственно на ней.
- Не нагружайте источник питания более чем на 80% его номинальной мощности.
- Для нормальной вентиляции обеспечьте свободное пространство вокруг блока питания, как изображено на рисунке 5.
Несоблюдение элементарных требований приводит к выходу из строя качественного блока питания. То есть сначала мы сами его палим, а потом ругаем производителя. И все потому, что нам было лень прочесть инструкцию на одном листочке.
Вот мы и убедились, что люстра – не обязательный атрибут современной квартиры. Организовать качественное освещение в комнате без люстры можно, а в некоторых случаях и нужно.
Предыдущая
ОсвещениеТребования к освещению офисных помещений
Следующая
ОсвещениеКаким бывает освещение стройплощадки
Спасибо, помогло!2Не помогло
Декорирование отдельных комнат
Прихожая
Светодиодная подсветка будет отличным дополнительным освещением для прихожей. Человеку, входящему в дом с улицы, прихожая будет казаться визуально большей, чем есть на самом деле. Наиболее подходящие места для оформления LED-лентой в прихожей – это:
- Дверной проём. Интересный, но не самый популярный способ. Так хозяева сразу демонстрируют каждому гостю креативность и изобретательность. Главное не переборщить с яркостью, чтобы с порога не ослепило. Надо выбирать светодиоды с мягким светом. Вариантов декора три: сверху двери, по боковым стенкам, по всему дверному порталу.
Плинтус. Подсветка крепится к напольному плинтусу. С этой целью стоит приобрести специальные плинтуса, которые имеют желобок для ленты. Так она будет надёжно изолирована. Без изоляции на плинтусной светодиодной подсветке будет трудно проводить влажную уборку.
- Ниши в стенах. Хорошее место для LED-подсветки в прихожей – ниши в стенах, если они есть. Лента вешается внутри ниши по периметру.
- Антресоли. Поместить светодиодную ленту на антресоли – рациональное решение. Во-первых, она не будет занимать лишнее пространство, во-вторых, будет освещать самые отдалённые углы антресолей.
Идея. Сделать на подсветке датчик, чтобы свет зажигался при открытии дверцы антресоли.
Совет. Комбинация разноцветной подсветки и зеркала в нише создаст подлинную феерию.
Гостиная
У LED-подсветки в зале одна основная задача – дать мягкий, расслабляющий свет, создающий спокойную атмосферу, в противовес верхнему освещению. В то же время лента должна выполнять функцию торшера при чтении, письме, рукоделии, то есть должно быть хорошо всё видно. В прихожей светодиодные ленты обычно монтируют на напольных плинтусах, стенах и нише под карниз, редко – на потолке. Можно дополнительно декорировать отдельные зоны:
- вокруг или возле телевизора;
- возле картины, фотографии;
- настенные полки;
- журнальный столик;
- арка;
- колонна.
Спальня
Применение светодиодной подсветки в спальне должно быть по минимуму. Первое, что приходит на ум – декорировать кровать. Лента вешается снизу кровати, создаётся эффект, будто ложе не стоит на земле, а висит в воздухе.
Кажется, кровать вот-вот начнёт взлетать.
Кроме того, LED-лента может заменять настенные светильники и помогать при чтении или рукоделии. Можно декорировать зеркало, карниз, но не потолок: направленный вниз свет для спальни – вещь неуместная.
Идея. Если спальня переходит в балкон или лоджию, стоит установить светодиодную подсветку там. Это придаст атмосфере спальни загадочности.
Кухня
При декорировании кухни LED-лента сочетает эстетическую и практическую функции. Вешать её можно на разных участках кухни:
- над столом либо по его окружности;
- на навесные и выдвижные шкафчики;
- на холодильник;
- на кухонные часы.
В декоративных целях можно поместить ленту на полку с прозрачными стаканами, рюмками. Если в кухне невысокий потолок, светодиодная подсветка, помещённая поверх навесного шкафа сделает комнату визуально более высокой.
Видео по теме: Светодиодная подсветка кухни.
В туалете и ванной
Роль светодиодной ленты в дизайне ванной велика. Места там мало, поэтому нужно создать хорошее и одновременно уместное освещение. Таковым точно не будет холодный белый свет. Надо использовать тёплый либо нейтральный. Самое очевидное решение – повесить светодиодную нить на зеркало. Иногда е продаются зеркала, уже оснащённые LED-лентой, но стоят они немало, так что лучше собрать этот пазл по частям.
Также уместно будет подсветить ванну внизу по периметру и по потолку. Если выключить основной источник света, дополнительного хватит для ненавязчивой расслабляющей атмосферы. Сейчас популярным считается декорирование с помощью LED-нитки раковины и унитаза.
Обычный унитаз с помощью светодиодов можно превратить в шедевр.
Ещё более эффектно это будет смотреться на навесной сантехнике, шкафчиках, настенных полках.
Важно. Светодиодная подсветка в ванной должна быть изолирована максимально надёжно, ведь степень влажности очень высокая
Светодиодное освещение в разных стилях интерьера
Потолочные люстры со светодиодами представлены современными производителями в широком ассортименте. Это позволяет подобрать подходящий вариант под любой интерьер.

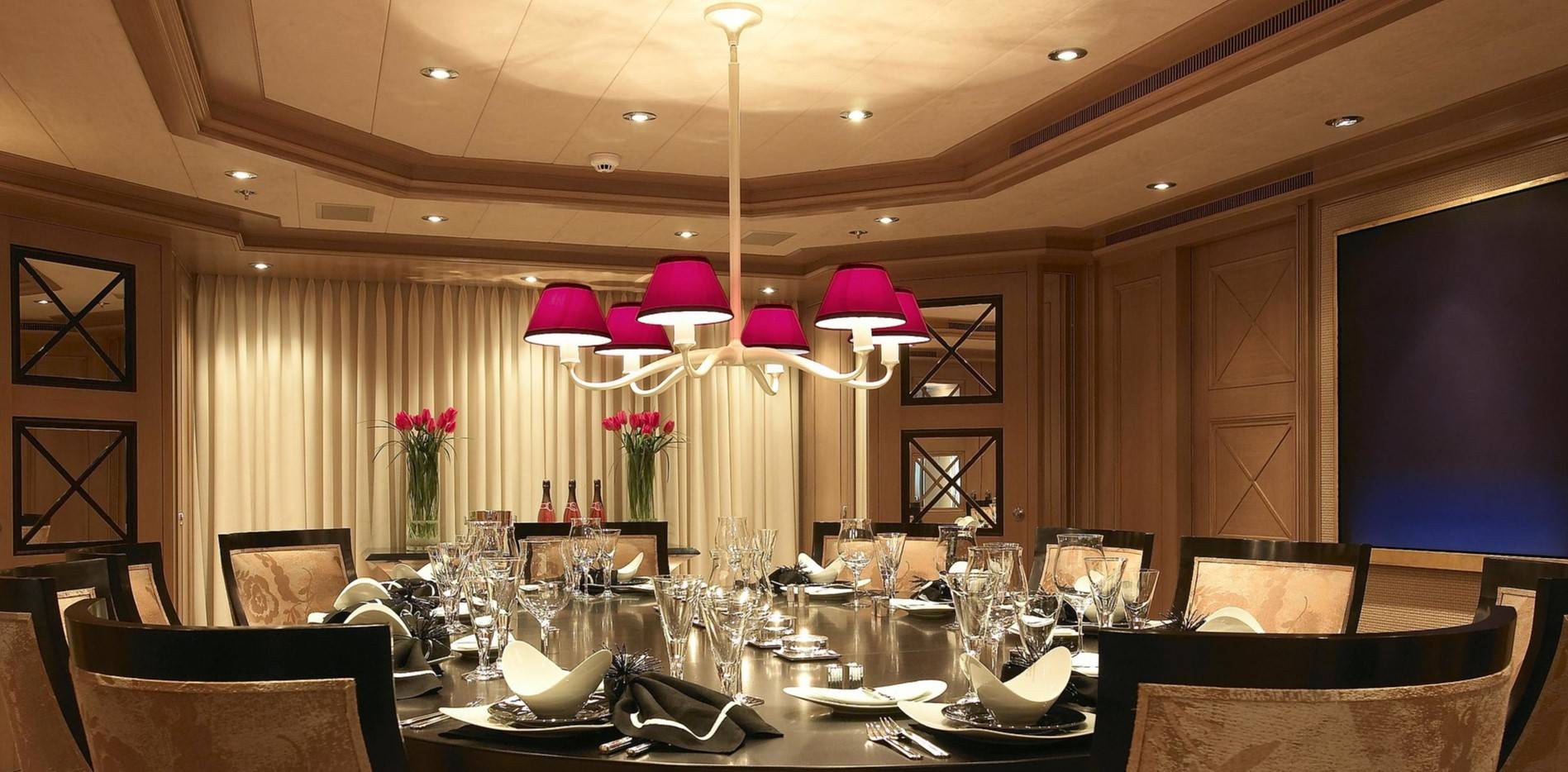

Светодиодное освещение в интерьере столовой
Оригинальные модели способны подчеркнуть винтажный интерьер, дополнить классический или неоклассический стиль. Найти нестандартные решения люстр можно для интерьеров в стиле прованс или хай-тек.
Настенные бра с LED-лампами поражают воображение своим оригинальным внешним оформлением. Для любого авторского интерьера можно найти изделия, способные эффектно подчеркнуть основную идею дизайнера. Можно найти светильники оригинальной формы для холла или прихожей, ванной или детской комнаты.
Современная квадратная люстра в интерьере гостиной
Удачно выделить зону отдыха в гостиной, обеспечить дополнительное освещение на кухне или в столовой помогут настенные бра со светодиодными лампами.
Отдельного внимания заслуживают торшеры, предназначенные для использования светодиодных ламп. Именно торшер способен наполнить уютом любое помещение, создать приватную атмосферу в зоне отдыха просторной гостиной или домашнего кабинета. Качественное освещение позволит провести время за интересной книгой или в кругу друзей без использования потолочной люстры.

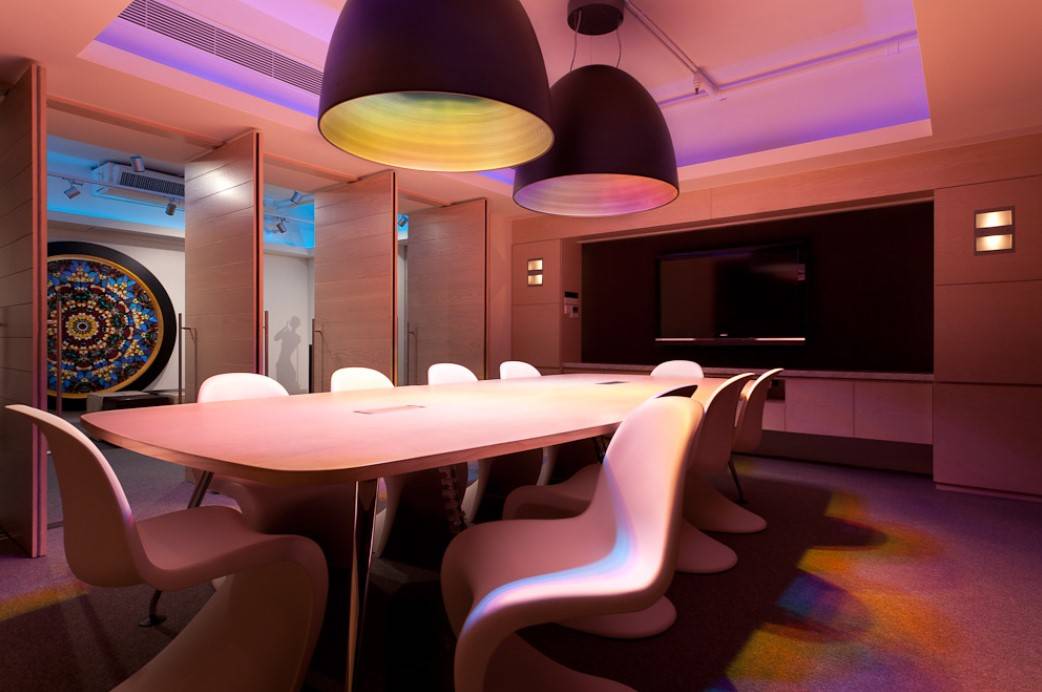

Светодиодное освещение для офиса
Большой выбор настольных ламп, ночников и компактных светильников позволяет воплотить в жизнь любой сценарий освещения в комнате. Правильно подобранные источники света станут завершающим штрихом в создании комфортного и функционального интерьера.

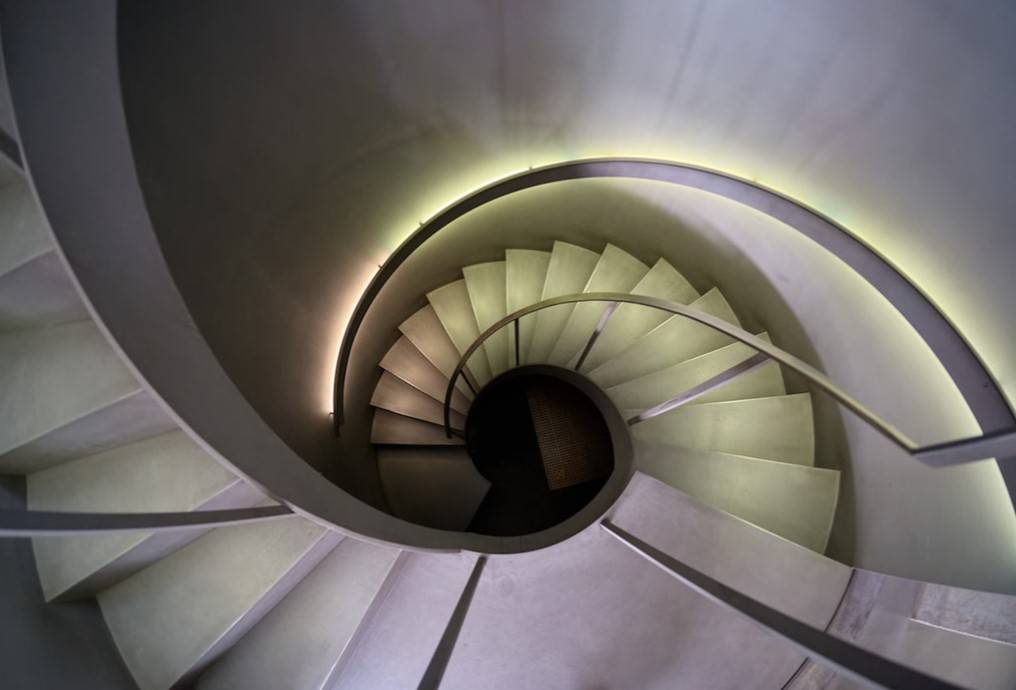

Использование светодиодной подсветки для лестницы
Примечательно, что при помощи размещения новых осветительных приборов можно освежить и заметно изменить уже имеющийся интерьер без дополнительных расходов на ремонт.
Светодиодные люстры и светильники сочетают в себе современный дизайн и надежность. Они помогут реализовать оригинальный интерьер в любом стиле.

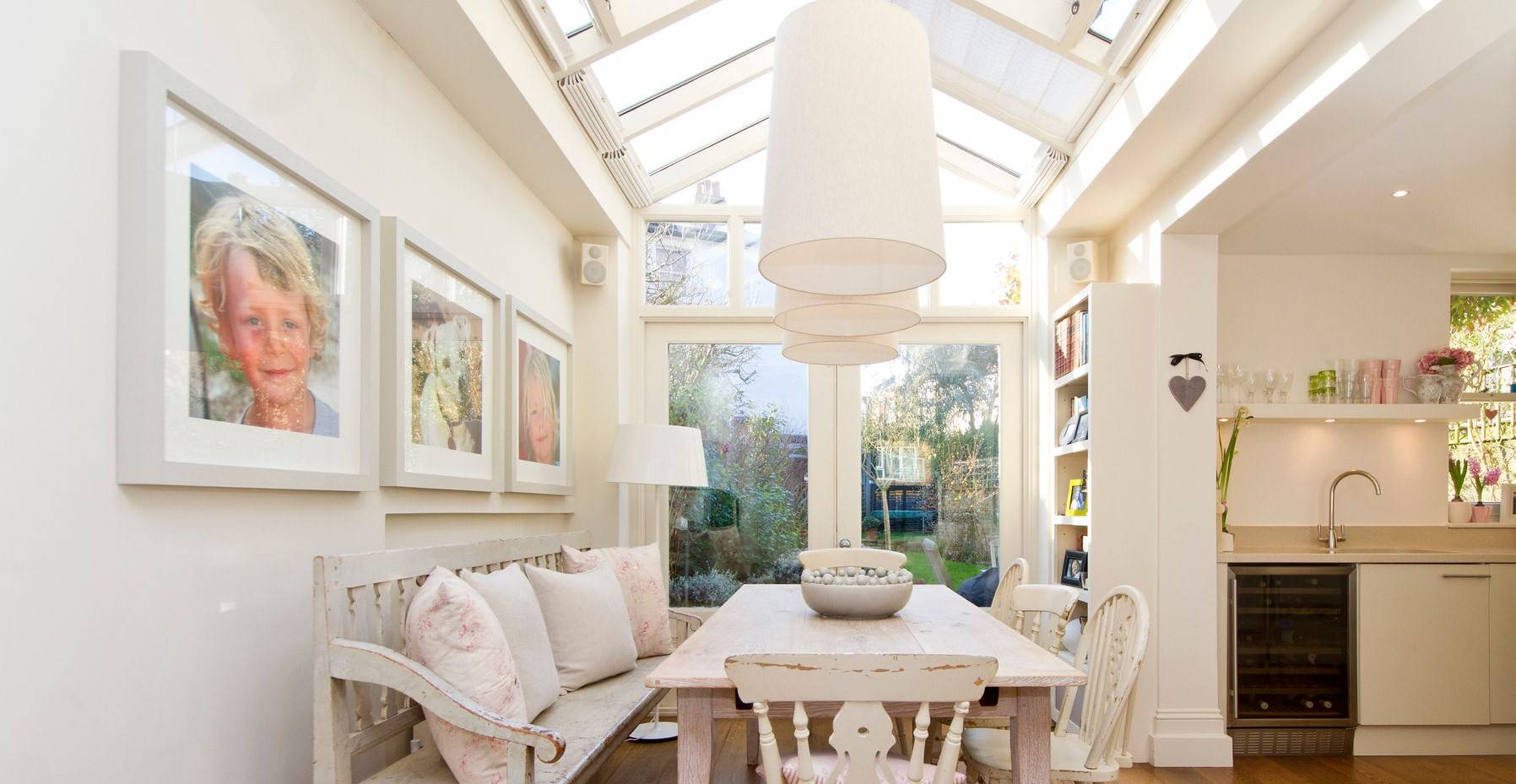

Светодиодные светильники с длинными абажурами на кухне
В компании One&Home есть большой выбор современных светодиодных светильников. На шоу-руме в Москве вы получите профессиональную консультацию дизайнеров. Специалисты помогут вам подобрать настенные, потолочные или трековые светильники под ваш интерьер.
