Виды воздуховодов
Все профильные вентиляционные каналы можно классифицировать по техническим условиям здания и условиям эксплуатации, по материалу, из которого они сделаны, сечению профилей и химическим параметрам отводимых газов. Исходя из этих данных, выбирается способ соединения деталей воздуховода.
По сечению
По сути, все воздуховоды можно классифицировать по сечению профильной трубы – оно может быть круглым, квадратным и прямоугольным. При этом соединения деталей прямоугольных воздуховодов чаще всего осуществляется при помощи фланцев и еврошины, тогда как соединения круглых воздуховодов может быть фланцевым, фальцевым, ниппельным, внахлест и т.д. кроме того, круглое сечение труб нейтрализует образование вихревых потоков, следовательно, такие конструкции работают тише, нежели четырехугольные. Но все-таки стоит отдать должное прямоугольным и квадратным профилям: пропускная способность такой конструкции достаточна для жилых зданий, и такую трубу легче спрятать в стене или в коробе.
По жесткости профилей
Все трубы для воздуховодов делятся на жесткие и гибкие. Последние, как правило, изготавливаются из алюминиевой фольги в виде гофра – это позволяет прокладывать их в обход различных коммуникаций и конструкционных выступов здания. Гофр очень удобно использовать для разного рода вытяжной вентиляции: это может быть рабочее место сварщика, химическая лаборатория, домашняя кухня и т.д., и т.п. У жестких профилей нет такой возможности. Единственное, что можно сделать с жесткой конструкцией, это вставить поворотный фрагмент, который развернет воздуховод на 90°. При необходимости такие повороты изготавливаются под заказ и тогда угол можно сделать таким, каким требуется по конструкционным особенностям здания.
Аэродинамический расчет воздуховода
Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения. Для круглой трубы диаметр находят из формулы:
D = √4S/π
Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B. Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.
Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве. В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.
Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство (+)
Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.
Правила монтажа
Монтирование вентиляционного оборудования довольно трудоемкий процесс
Здесь важно учитывать не только задачи воздухообмена, но также поддержание необходимой влажности внутри помещений, контроль чистоты поступающего воздуха
Существуют единые правила монтажа воздуховодов:
- обязательно выполнить заземление монтируемого устройства, чтобы при его эксплуатации избежать накопления статического электричества;
- на стадии проектирования, монтажа таких систем необходимо учитывать свойство аэродинамики, так как воздух в вентиляционных трубах из нержавейки движется по спирали;
- гибкие и полугибкие изделия необходимо монтировать при полном растяжении;
- на подвальных и цокольных этажах, на участках имеющих контакт с землей, а также в конструкциях, которые проходят сквозь потолочные или напольные перекрытия применять установку жестких устройств;
- если при монтаже воздуховод был поврежден, его необходимо заменить;
- если вентиляцию требуется монтировать под углом, то учитывая, что при резких поворотах труб свойства аэродинамики них снижаются, необходимо радиус такого поворота сделать по величине не менее двух диаметров монтируемого воздуховода.
Правила правильного монтажа часто зависят от применяемой марки нержавеющей стали, способа монтирования.
Достоинства и недостатки сварного соединения воздуховодов
Если сварной шов выполнен плохо, со временем он разойдется
Сварное соединение является неразъемным и не требует дополнительных элементов фиксации. Оно имеет такие преимущества:
- возможность изготовления крупногабаритных конструкций;
- снижение веса по сравнению с литыми элементами;
- высокая прочность и надежность стыка;
- относительно невысокая трудоемкость в бытовых условиях.
В сварном соединении нередко возникает остаточное напряжение. В этом случае меняются технические свойства металла, который со временем теряет свою прочность. При неумелом использовании сварки швы могут быть дефектными. После использования аппарата стыки обязательно проверяются визуально и при помощи инструментов. При местном нагреве металла в области термического влияния могут меняться механические свойства материала.
Другие способы соединения
Фланцевое соединение воздуховодов достаточно надежное, но не особо актуальное в связи с высокой стоимостью. Оно имеет высокий уровень жесткости. С одной стороны это плюс, но с другой – минус, так как при малейших изменениях конфигурации неподходящие детали можно попросту отправить на переплавку.
Есть множество вариантов крепежа такого соединения. Но, самый распространенный – точечная сварка. Этот метод наиболее быстрый и простой. Минус такого соединения в том, что оно не достаточно надежное, в особенности при работе с оцинкованными деталями. Поскольку цинк во время сварки может прогореть, то велика вероятность коррозии сварочного шва, в следствии ослабиться фиксация конструкции. Дабы избежать таких последствий, рекомендуется вместо сварки для крепежа использовать устойчивые к коррозии заклепки.
Типы соединений
Ниппельное соединение воздуховода
Соединение вентиляционных труб между собой осуществляется сварным или фланцевым методом. Кроме того, фиксировать элементы можно бандажом, ниппелем или муфтой.
Сварное
Соединять фрагменты воздуховода при помощи сварки можно, если они металлические, при этом толщина их стенок превышает 1,5 см. Чаще такой способ применяется в промышленных помещениях, в которых скапливаются вредные газы. В этом случае швы должны быть максимально герметичными. Для оцинкованных материалов требуется высокопрофессиональная сварка, чтобы избежать коррозии в области шва.
Ниппельное
Ниппель – это часть трубы, посередине которой присутствует выпуклое ребро. Она вставляется в основную конструкцию. Для фиксации используется то самое ребро. На изделие надевается другой участок воздуховода. Стык герметизируется металлизированным скотчем.
Ниппельное соединение осуществляется при помощи муфты. Ее диаметр больше основной трубы. Муфта может объединить 2 фрагмента конструкции. Ребро в этом случае находится на внутренней поверхности элемента. Такой способ используется для соединения круглых воздуховодов.
Фланцевое
Фланец для стыковки двух частей воздуховода
По ГОСТу трубы можно соединять фланцевым методом. Для крепления деталей применяется точечная или сплошная сварка. Между собой фланцы фиксируются гайками и болтами, а также заклепками. Чтобы обеспечить надежную герметизацию сварного шва, его нужно прокрашивать. Между стальными элементами укладывается уплотнительная прокладка. Несмотря на эффективность, фланцевое соединение воздуховодов является трудоемким в изготовлении и дорогостоящим.
Бандажное
Бандажный способ соединения конструкции востребован на предприятиях химической промышленности. Он обеспечивает высокую надежность стыка, но сам процесс изготовления дорогостоящий, поэтому для бытового применения непопулярен. Бандаж крепится поверх соединительного шва. Перед этим торцы требуют отбортовки. Бандажное пространство заполняется химически инертным герметиком. Этот способ применяется для соединения пластиковых воздуховодов меж собой.
Технические характеристики воздуховодов из нержавеющей стали
Характеристики устройств воздухообмена закладываются обычно при проектировании системы вентиляции, с учетом вентилируемой площади, ее назначения. Причем сечение трубопровода, а также протяженность его канала являются расчетными величинами.
Приборы для осуществления вентиляции помещений обязаны соответствовать таким характеристикам как:
- полная герметичность;
- бесшумность работы (допустимый шум не более 25-35 дБ);
- скорость, направление воздуха;
- стойкость к коррозии;
- компактность, небольшой вес;
- пожарная безопасность.
Нержавейка считается сложнолегированным сплавом, обладающим повышенной антикоррозийной стойкостью к агрессивным средам, к различным погодным условиям. Ее главный легирующий элемент – хром, который существенно повышает ее сопротивление коррозии.
Такие трубы нержавеющие для вентиляционных устройств устанавливают внутри домовых или промышленных помещений. Они распределяют поступающий свежий воздух, удаляют загрязненный. Производительность этих изделий зависит от таких параметров как:
- площадь сечения;
- жесткость;
- форма сечения.
Главным показателем технических характеристик этого оборудования является его устойчивость к коррозии, обусловленная качеством применяемого металла. Вещества, входящие в его состав обозначены общепринятыми стандартными кодами. Самый распространенный состав нержавейки имеет стандарт American Iron and Steel Institute, сокращенно AISI. Причем для производства вентиляционных изделий разного типа сечения (круглого, прямоугольного) применяются различные марки сплавов нержавеющей стали, смотря от условий, а также сложности их эксплуатации.
Особенности видов фиксации
Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.
Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.
Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.
Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.
Сфера применения
Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.
В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.
Гибкие воздуховоды используют:
- в системах кондиционирования;
- в нефтеперерабатывающей, химической промышленности;
- в общественных зданиях;
- в пищевой промышленности.
В производственных цехах гибкие воздуховоды используют:
- для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
- для нагнетания теплого воздуха.
Для использования в промышленности выпускают гибкие воздуховоды со специальными функциями. Это утепленные трубы, армированные, с защитным покрытием, многослойные.
Одножильные провода
Все выше рассмотренные методы скрутки многожильных проводов можно применять и для одножильных. Но лучше всего в данном случае пользоваться параллельным соединением.
Запомните самое главное, перед тем, как соединить провода одножильного исполнения, изоляционный слой на них следует зачищать только вдоль проводника под углом. Особенно это касается алюминиевых жил. Если вы проведёте ножом под углом 90 градусов по кругу проводника, изоляция, конечно, снимется. Но в дальнейшей работе при малейших движениях в месте надреза проводник со временем будет идти на излом и, в конечном счёте, жила поломается.
Зачистите на соединяемых жилах изоляционный слой на 3-4 см. Положите провода друг на друга под углом в 45 градусов, но не в месте оголённых жил, а на 1,5-2 см выше от того места, где произвели срез изоляции. Левой рукой крепко держите это место, правой начинайте скручивать оба провода. Сначала они будут скручиваться вместе с изоляционным слоем, потом уже пойдёт соединение чисто оголённых жил.
Какими бы сильными не были ваши руки, в конце обязательно закончите скручивание при помощи пассатижей, в особенности это касается опять же проводов из алюминия.
Ещё один важный совет! После того, как вы сделаете скрутку, не спешите её изолировать. Дайте электрической цепи поработать несколько часов, затем отключите вводной автомат на квартиру и проверьте температуру на месте скрутки. Если узел горячий, значит, контактное соединение получилось ненадёжным и его лучше переделать. Если нагрева не обнаружено, то скрутка выполнена качественно, может её заизолировать.
Если необходимо выполнить большое количество скруток, можно воспользоваться шуроповертом с самодельной приспособой, как показано в видео ниже:
Шина монтажная (еврошина)
Монтажная шина – это оцинкованный профиль специальной формы, напоминающей букву L. Ширина одной стороны изделия может быть 20 или 30 мм. Шинорейка совместно со специальным уголком используется для соединения прямоугольных воздуховодов и соответствующих фасонных частей и присоединяется к воздуховоду саморезами. Шина придает дополнительную жесткость и обеспечивает плотное соединение деталей вентиляции. Использование еврошины позволяет ускорить процесс сборки вентиляционной системы с высокой степенью герметичности. На стыках шины используют уплотнительную ленту или герметик. На воздуховодах, размер меньшой сторон у которых превышает 500 мм, дополнительно устанавливают монтажные скобы.
Особенности установки
Монтаж круглых воздуховодов производят с помощью:
- Фланцев.
- Ниппеля.
- Муфт.
- Раструбового соединения.
Для обеспечения герметизации канала фланцы крепят с использованием отбортовки.
Ниппель представляет собой фасонную деталь из той же стали, но чуть меньшего сечения. Ее помещают внутрь канала, стыкуя его части. Муфта выполняет подобные функции, но только надевается снаружи отводов. Рекомендую устанавливать ниппели с резиновым уплотнителем.
Раструбовое соединение самое простое и широко распространенное. В данном случае элементы выполняются конусами и при монтаже просто вставляются друг в друга. Герметизация не самая лучшая, но для вытяжек с естественной тягой применима.
Прямоугольные черные трубы стыкуются фланцами и шиной.
Проведение проверки работоспособности
По завершению монтажа проверяют герметичность трубопровода. Включают источник воздушного потока и устанавливают объемы утечек и подсосов на отдельных участках воздуховода.
III. Ограничение на использование гибких воздуховодов
Ограничения на применение гибких воздуховодов обусловлены, в большинстве случаев, различиями в национальных и отраслевых стандартах и нормах. В числе прочих общих ограничений на использование гибких воздуховодов можно назвать следующие:
- использование в вертикальных стояках высотой более двух этажей;
- использование в системах с температурой входящего воздуха более 120°С;
- применение на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и прочих атмосферных воздействий;
- использование без учета классификации, включая термостойкость и конструктивные особенности конкретного вида изделий;
- несоблюдение допустимых расстояний при монтаже в местах, где из-за электрических устройств, ископаемого топлива или солнечной энергии, возникает избыток тепла;
- монтаж соединительных воздуховодов через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа; через полы и через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления;
- использование в качестве компонентов систем вентиляции в помещениях для готовки, глажки и сушки белья, если это специально не указано производителем;
- применение в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей без учета ограничений производителей на непосредственный контакт с агрессивной средой или абразивными материалами.
| Монтаж гибких рукавов: а) неправильно; б) правильно |
Статья подготовлена специалистами компании «ИФ-СЕРВИС»
Методы крепления воздуховодов
Есть 4 способа крепления воздуховодов:
С помощью шпильки и профиля.
Более профессиональный способ крепления. Для его осуществления используют профиль с L либо Z образной формой.
С помощью шпильки и травеса
Этот метод крепления используют для монтирования тяжелых конструкций. Коробка уголок, которая установлена под нижний угол, уменьшает нагрузку на крепежи и способствует длительной жесткой поддержке короба.
Для того чтобы снизить уровень шума и пригасить вибрацию место крепления профиля прокладывают резиновым уплотнителем.
С помощью шпильки и хомута
Этот метод используют для монтирования круглых вентконструкций. Такая установка производиться на небольших участках конструкции из гибких труб. В основном используют только хомут.
С помощью перфоленты
Это самый бюджетный и легкий способ крепления. Для круглых конструкций – из перфоленты делают петлю, прямоугольных – перфоленту присоединяют к болтам
Вид свариваемых деталей
При сварке различают следующие виды свариваемых деталей лист — Л (Р), труба — Т (Т), стрежень — (С) и их сочетания между собой лист с трубой (Л + Т), трубы с отводом (Т + О), трубы с трубой через муфту (Т + М + Т), лист со стержнем (Л+С).
Под понятием «труба» подразумеваются также детали замкнутого полого профиля, таких как: штуцер, патрубок, обечайка, корпус коллектора и пр. Под понятием «стержень » подразумеваются детали круглого и многогранного сплошного сечения, гладкие и с периодическим профилем.
Виды свариваемых деталей Л -лист, Т — Труба, Л+Т Лист +Труба, С — Стержень
Виды соединений
Стыковое соединение — сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями и расположенных в одной плоскости или на одной поверхности (рис. 2). Поверхности элементов могут быть несколько смещены при соединении листов разной толщины (см. рис.2, б).
Рис. 2. Стыковые соединения
Угловое соединение — сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев (рис. 3).

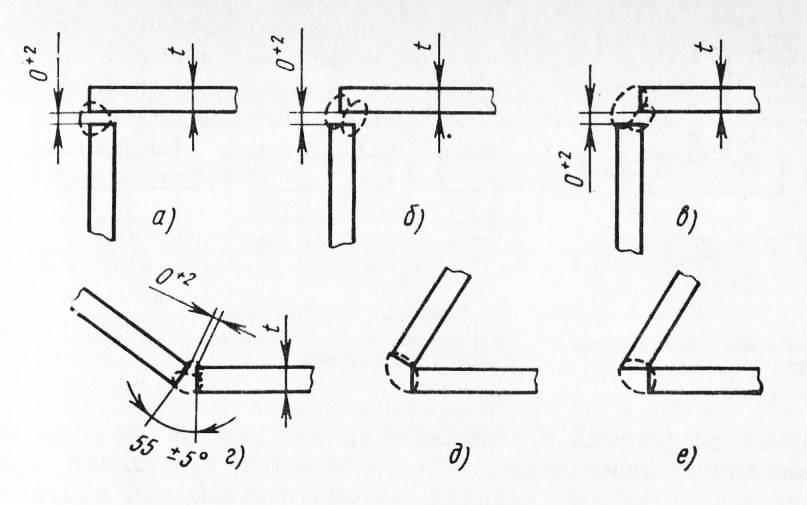

Рис. 3. Угловые соединения
Тавровое соединение — сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента (рис. 4).

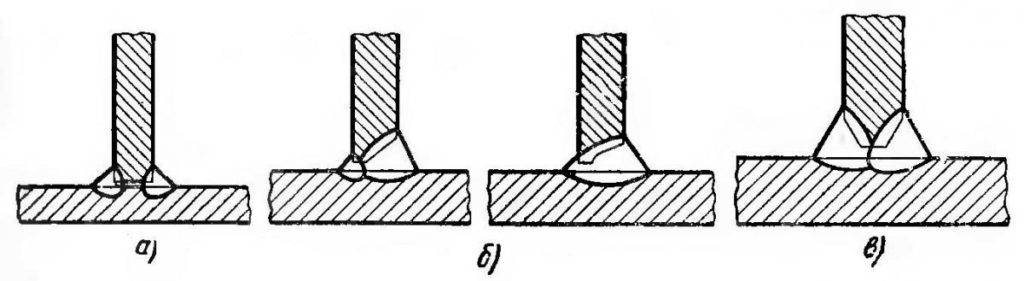

Рис. 4. Тавровое соединение
Нахлесточное соединение — сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга (рис. 5, а, б). Отсутствие опасности прожогов при сварке облегчает применение высокопроизводительных режимов сварки. Применение нахлесточных соединений облегчает сборку и сварку швов, выполняемых при монтаже конструкций (монтажных швов).
Торцовое соединение — сварное соединение, в котором боковые поверхности сваренных элементов примыкают друг к другу (рис. 5, е).
Рис. 5. Нахлесточные (а, б) и торцовое соединения (в)
Сварные швы подразделяют по разным признакам: по типу шва, по протяженности, по способу выполнения, по пространственному положению и по форме разделки кромок.
Технические характеристики воздуховодов из нержавеющей стали
Характеристики устройств воздухообмена закладываются обычно при проектировании системы вентиляции, с учетом вентилируемой площади, ее назначения. Причем сечение трубопровода, а также протяженность его канала являются расчетными величинами.
Приборы для осуществления вентиляции помещений обязаны соответствовать таким характеристикам как:
- полная герметичность;
- бесшумность работы (допустимый шум не более 25-35 дБ);
- скорость, направление воздуха;
- стойкость к коррозии;
- компактность, небольшой вес;
- пожарная безопасность.
Нержавейка считается сложнолегированным сплавом, обладающим повышенной антикоррозийной стойкостью к агрессивным средам, к различным погодным условиям. Ее главный легирующий элемент – хром, который существенно повышает ее сопротивление коррозии.
Такие трубы нержавеющие для вентиляционных устройств устанавливают внутри домовых или промышленных помещений. Они распределяют поступающий свежий воздух, удаляют загрязненный. Производительность этих изделий зависит от таких параметров как:
- площадь сечения;
- жесткость;
- форма сечения.
Главным показателем технических характеристик этого оборудования является его устойчивость к коррозии, обусловленная качеством применяемого металла. Вещества, входящие в его состав обозначены общепринятыми стандартными кодами. Самый распространенный состав нержавейки имеет стандарт American Iron and Steel Institute, сокращенно AISI. Причем для производства вентиляционных изделий разного типа сечения (круглого, прямоугольного) применяются различные марки сплавов нержавеющей стали, смотря от условий, а также сложности их эксплуатации.
Болтовое соединение
В чем состоит преимущество болтового соединения перед сварным? Прежде всего, это возможность разобрать конструкцию
Это особенно важно, когда мы говорим о соединении элементов водопровода или других конструкций, элементы в которых требуется регулярно заменять. Ведь для того, чтобы проникнуть в конструкцию, она должна легко разбираться – но при этом все же быть очень прочной
Болты это обеспечивают.
К недостаткам болтового соединения можно причислить геометрическую ограниченность. Соединяемые элементы должны идеально совпадать поверхностями, все углы должны быть ровными – иначе прочность крепежных отверстий обеспечить невозможно.
Виды герметиков
Асбестовый шнур
Зачастую герметик используют для уплотнения соединений дымоудаляющих воздуховодов. Его применяют для герметизации, если температура плоскостей до 400 °С. Используют шнуры толщиной от 0,7 мм до 32 мм. Для уплотнения отрезают кусочек шнура и укладывают его на фланец. Затем через уплотнитель пропускают болты так, что их с двух сторон огибают нити. Этот вид герметика способствует повышенной виброустойчивости, температурной работоспособности. Для продления срока годности рекомендуется хранить асбестовый шнур в сухом месте.
Пористая резина
Этот герметик применяется для воздуховодов, внутри которых перемещается пыль и отходы при температуре 42-70° С. Изготовленная из твердых каучуков, она владеет высокими амортизационными и герметизирующими свойствами. Прокладку из пористой резины делают на месте монтажа. Из нее вырезается кольцо или рамка необходимого размера. После чего в ней пробивают отверстия для болтов и укладывают между фланцами. При этом плоскость фланца должна быть очищена от ржавчины. В вентиляционных работах используется кислотостойкая, морозостойкая и теплостойкая резины. Кислотостойкая резина отлично противостоит влиянию кислот и щелочей. Теплостойкая резина, в ее состав входит асбест, сберегает свои свойства в воздушной среде при температуре до 90°С.
Полимерный мастичный жгут ( ПМЖ-1)
Изготавливается из полиизобутилена, битума нефтяного, парафина, асбеста и нейтрального масла; диаметром от 8 до 10 мм. Этот уплотнитель очень эластичный, что позволяет ему очень плотно прилегать к зеркалу фланца. Хранится намотанным в катушки и пересыпан тальком.ПМЖ-2 применяют чаще нежели ПМЖ-1. Имеет вид плоской ленты 20мм в ширину и толщиной 2 мм. Лента создает очень надежное герметическое соединение.
Лента термоуплотнительная
Относится к огнестойким герметикам. Применяется для уплотнения фланцевых соединений воздуховодов и является одним из лучших уплотнителей. Лента сделана из графита. При возникновении пожара, уплотнитель вспучивается, тем самым проявляя свои огнестойкие качества. Она не дает попасть дыму в смежные комнаты в течении 4 часов. Это очень хороший показатель.
ПКР — Материал полимерного типа выпускается в виде ленты, толщиной до 6 мм и шириной до 50 мм. Ленту размещают на зеркале фланца, пронзают отверстия под соединительные болты и затягивают. Недостатком данного герметика является большая жесткость, из-за чего отверстия под болты приходится прокалывать с помощью бородка.
Термоусаживающиеся манжеты. Изготовляются из полимеров. Производятся изделия диаметром 130-355 мм. Применяются в температурном диапазоне – 40°С – + 60°С.
Невысыхающий состав, используемый при соединениях бандажного типа в круглых воздуховодах, по которым проходит воздушный поток, прогретый до +70°С. Чтоб обеспечить герметичность бандажного соединения, с внутренней стороны бандаж заполняют герметизирующей мастикой«Бутэпрол». Этот герметик являет собой однородную массу из бутилкаучука, этиленового каучука, наполнителей и пластификаторов. При нанесении герметика его необходимо разогреть. Мастика сохраняет свои свойства при температуре от -50 до +70°С.
Нетвердеющая плоская лента. Производится из материала нетканого типа. Герметик применяется при фланцевом соединении при температуре не выше +40°С. Выпускается в виде ленты длиной 12 м при ширине 80-200 мм.
Говоря о лентах типа «Герлен» нельзя не добавить, что частому использованию для монтажа уплотнителей или в качестве уплотнителя непосредственно часто используют алюминиевый монтажный скотч.
Синтетическая мастика, которая не высыхает и не твердеет. Хорошо подходит для герметизации оборудования вентиляционных систем.
Прокладочный пластикат
Прокладочный пластикат изготовляют из поливинилхлорида и применяют как герметизирующий материал. Пластикат выдерживает температуру от —30 до 70° С.
Асбестовый картон
Асбестовый картон выпускается в виде листов размерами от 900 X 900 до 1000 X 1000 мм, толщиной от 2 до б мм. Листы картона должны быть ровными, не иметь трещин, вдавленных мест и посторонних механических включений. Прокладки из этого герметика для фланцевых соединений изготовляют аналогично изготовлению прокладок из листа резины.
