Пошаговая инструкция по возведению свайно-ростверкового фундамента своими руками

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

1. бурение скважины;
2. установка арматурных каркасов;
3. заливка бетоном;
4. изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Бурение

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Рубероид в процессе бетонирования расправляется до краев ямы

Арматурный каркас

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.

Заливка бетоном

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.

В каких случаях необходим ростверк?

Прежде чем сделать свайно-ростверковый фундамент своими руками желательно ознакомиться с теми условиями, в которых его применение считается обязательным. Такие фундаменты чаще всего применяются в следующих случаях:

• при наличии на застраиваемом участке нестабильных и слабонесущих грунтов, располагающихся на значительном удалении от поверхности земли (к данной категории относятся карстовые и торфяные почвы, а также плывуны и плодородные земли). В подобной ситуации возникает необходимость в передаче нагрузки от строения на плотные слои грунта с повышенной несущей способностью, добраться до которых удаётся лишь посредством увеличения глубины заложении свай;
• на участках с пресечённым рельефом местности, характеризующимся значительными перепадами высот. В этом случае с точки зрения снижения трудозатрат удобнее использовать сваи различной длины, что избавляет от необходимости проводить масштабные земляные работы по выравниванию грунта.

Видео: Свайно-ростверковый фундамент

Экономичность данного подхода выражается ещё и в том, что при его реализации не требуется формировать высокий ростверк, способный компенсировать имеющиеся перепады высот;

при близком нахождении подземных (почвенных) вод. В данной ситуации только комбинированные свайные фундаменты с ростверком способны обеспечить требуемую устойчивость основания

При этом важно, чтобы под пяткой такого фундамента располагался устойчивый грунт с достаточной несущей способностью. От глубины залегания почвенных вод (ГГВ) на вашем участке будет зависеть высота ростверка: так, при их близком расположении он обязательно делается высоким;
в жестких грунтах, в которых использование фундаментов рассматриваемого типа позволяет уменьшить глубину их заложения, а также сократить объемы предполагаемых земельных работ;
в случае возведения каркасного дома, не нуждающемся в основании, изготавливаемом в виде сплошной монолитной ленты

Во избежание ничем не оправданных расходов, связанных с заливкой монолита, для строений каркасного типа рекомендуется обустраивать свайный фундамент глубокого заложения с ростверком;
при значительной массе строящегося здания (более 300 тонн), нуждающегося в массивном ленточном основании, что экономически нецелесообразно. Столбчато-ленточный фундамент своими руками в данной ситуации оказывается более подходящим вариантом, позволяющим сэкономить как на материалах, так и на трудозатратах.

Приведённые выше варианты свидетельствуют о том, что при выборе комбинированного основания с ростверком чаще всего исходят из соображений экономичности. Однако при таком подходе не следует забывать о частичной потере надежности конструкции (в сравнении с монолитными и плитными вариантами оснований).

Это объясняется тем, что невозможно заранее получить точные данные о качестве грунта под каждой из свай глубокого заложения. Вот почему при расчете параметров опорной системы следует побеспокоиться о небольшом запасе прочности.

Винтовой свайный фундамент своими руками пошаговая инструкция

Свайно-ленточные фундаменты своими руками таким способом сделать просто. Работа проводится в таком порядке:

1. расчистка участка и подготовка строительных материалов;
2. разметка территории под здание;
3. завинчивание свай с помощью ручного или механизированного бура на нужную глубину;
4. срезание опор по одному уровню, на котором будет расположен ростверк на сваях;
5. заполнение труб бетоном класса В15;
6. устройство ростверка на свайные фундаменты.

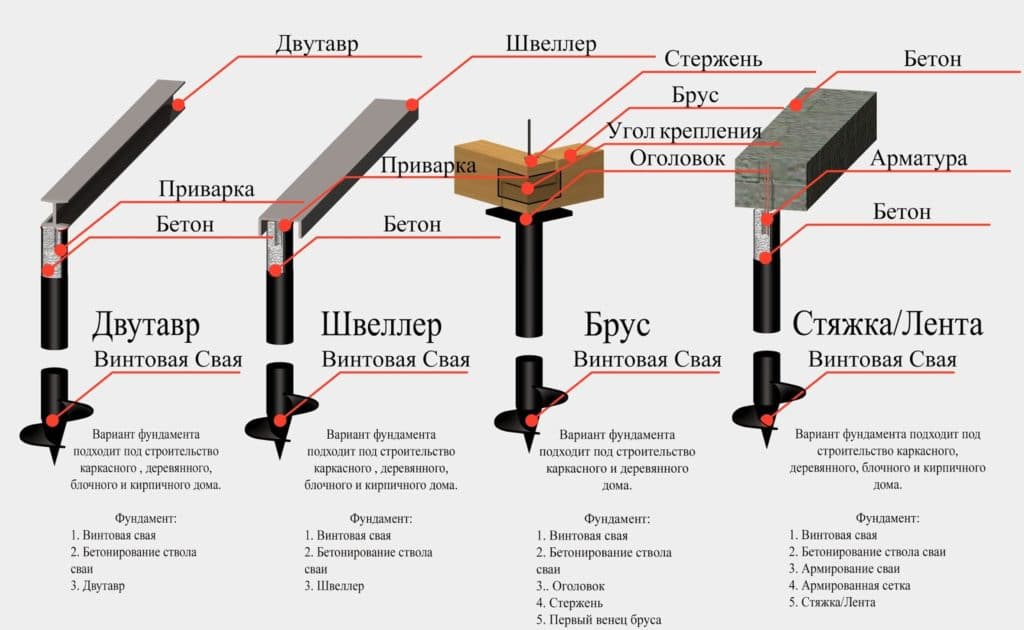

Варианты ростверков для винтовых свай

Строительство свайного фундамента своими руками в этом случае не требует времени на набор прочности бетоном. К следующему этапу работ можно приступать сразу же.

Основные ошибки и рекомендации при строительстве свайно-ростверкового фундамента

В процессе закладки свайно-ростверкового фундамента могут допускаться следующие типичные ошибки, которых лучше избегать:

Отсутствие надежной связи между сваями и ростверком.

Зимой, в результате различной степени промерзания утепленного и неутепленного грунта возникает дополнительная сила, которая стремится опрокинуть столбы-опоры. Это происходит из-за того, что мерзлая земля расширяется и давит на верхние части бетонных свай в направлении к полу постройки. Если столбы не были надежно зафиксированы вверху, есть большая вероятность, что их просто продавит под строение.

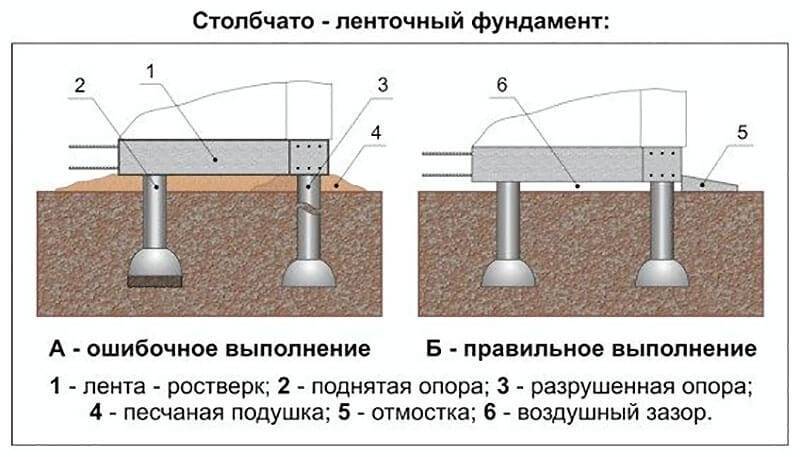

Отсутствие воздушной полости под ростверком.

Наличие воздушной полости особенно важно зимой. Если заранее об этом не позаботились, то может произойти следующее

Мерзлая земля расширяется и давит снизу на поверхность опоры. Значительное давление приводит к отрыву свай от ростверка, а, следовательно, и к нарушению целостности и устойчивости фундамента. Чтобы избежать такого развития событий, следует оснастить свайно-ростверковый фундамент плитой из пенополистирола на дне опалубки в процессе бетонирования фундамента. Эти плиты будут выполнять роль амортизатора.

Допущенные ошибки при расчете несущей способности.

Невнимательность и легкомысленность при расчете несущей способности конструкции гарантированно скажется на полученном результате

Ошибки в таком важном деле приведут к проседанию фундамента, а этот процесс необратим, и его сложно остановить. Наиболее устойчивы каменистые грунты, а наименее – песчаные

Малая глубина заложения опор.

Недостаточно глубоко заложенные сваи приводят к усадке, а, следовательно, полость между грунтом и ростверком уменьшается. И это снова возвращает нас к проблеме целостности фундамента. Чтобы избежать этого негативного эффекта, опору свай нужно закладывать ниже максимальной глубины промерзания, то есть делать заглубленный свайно-ростверковый фундамент.

• https://Nedvio.com/svayno-rostverkoviy-fundament/
• https://saucyintruder.org/svajno-rostverkovyj-fundament-vse-plusy-i-minusy-tehnologii/
• https://DomZastroika.ru/foundation/texnologii-vozvedeniya-svajno-rostverkovogo-tip-fundamenta.html
• https://stroy-podskazka.ru/fundament/rostverk/
• https://mirbetona.info/lowrise-construction/foundation-grillage
• https://santehmen.ru/fundament/chto-takoe-rostverk-fundamenta.html
• http://www.dom-abc.ru/fundament/svayno-rostverkovyy-fundament/
• https://domnomore.com/svayno-rostverkovyj-fundament-svoimi-rukami/
• https://expert-dacha.pro/stroitelstvo/fundament/svajnyj-f/rostverkovyj.html
• https://KakSdelatSvoimiRukami.ru/svajno-rostverkovyj-fundament-klassifikaciya-preimushhestva-i-nedostatki-trebovaniya-i-normativy/

Типы свай

Существует несколько способов изготовить такой свайно-ростверковый фундамент. Плюсы и минусы в этом случае будут зависеть от используемой технологии и материалов.

По материалу опоры делят на:

• деревянные;
• железобетонные;
• металлические.

Первые используют редко, поскольку основным их недостатком будет невысокая долговечность. Дерево разрушается от влажности, гниения, микроорганизмов.

Железобетонные сваи обладают высокой несущей способностью. Обычно глубина заложения под свой дом составляет 1,5—3 м. Размеры сечения выбирают в зависимости от характеристик грунта на участке.

Металлические опоры свайных фундаментов — вариант для частного домостроения. Они не рассчитаны на высокие нагрузки, поэтому используются для деревянных или каркасных зданий.

Следующая классификация выполняется в зависимости от технологии погружения элементов. Установка свайного фундамента может выполняться тремя способами:

• забивным;
• буронабивным;
• винтовым.

Чтобы изготовить свайно-ростверковый фундамент своими руками, забивной метод подойдет далеко не всегда. Он позволяет возводить мощные конструкции, но обладает существенным недостатком — потребностью в специальной технике (большегрузная, сваебойки). Еще один минус свайно-набивного фундамента — сильное влияние на окружающую застройку. При работе механизмов возникают ударные воздействия на грунт, которые могут стать причиной повреждения близлежащих зданий.

Буронабивная технология для фундамента своими руками станет отличным вариантом. К преимуществам можно отнести возможность выполнения работ самостоятельно. В этом случае потребуется только бур для изготовления скважин. Еще один плюс — высокая несущая способность. На бурый фундамент ставят каменные здания, примеры: буронабивной фундамент с ростверком под кирпичный дом или свайно-ростверковый фундамент под газобетон.

Следующий тип — винтовые элементы. Свайно-ростверковый фундамент под деревянный дом лучше всего изготавливать именно с их помощью. Винтовые металлические сваи не отличаются высокой несущей способностью. Обычно используют опоры диаметром 108 мм. Но такой вариант незаменим при высоком уровне грунтовых вод. При погружении в болотистую почву нет необходимости проводить временное водопонижение, как это делают при изготовлении буронабивных столбов.

Еще одно выгодное преимущество — стоимость. Монтаж свайного фундамента по винтовой технологии обойдется существенно дешевле других вариантов.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

• бурение скважины;
• установка арматурных каркасов;
• заливка бетоном;
• изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Типы ростверков

Перед тем как соорудить свайно-ленточный фундамент своими руками следует ознакомиться более подробно с существующими типами связывающих ленточных конструкций. Они могут иметь не только бетонное или железобетонное исполнение, но нередко изготавливаются из металла или предварительно обработанной древесины. В свою очередь бетонные или железобетонные свайные конструкции делятся на сооружения с высокими или низкими связующими лентам (ростверками).

Основание высокого ростверка располагается значительно выше уровня земли и чаще всего изготавливается из металлических профилей большого сечения или труб прямоугольной формы. В отдельных случаях для обустройства такой конструкции используется бетон, но при этом вам потребуются специальные приспособленияё позволяющие заливать бетонную ленту на некотором возвышении по отношению к грунту.

Вопросов с обустройством низкого ростверка, как правило, не возникает, поскольку он сооружается традиционным способом, предполагающим подготовку поверх оголовков свай ограждающей опалубки и последующую заливку в её границах связующей ленты с арматурным усилением. Подошва таких сооружений располагается ниже уровня земли, что позволяет относить их к категории малозаглубленных конструкций.

Виды свайно-ростверковых фундаментов по способу погружения в грунт

Могут быть бетонными или железобетонными, для повышения устойчивости арматура может предварительного напрягаться.

Преднатяженная арматура позволяет существенно увеличить трещиностойкость конструкций, так как внутри нее арматура натянутая, как струна

Набивные

По инженерной конструкции бывают с открытым или закрытым нижним концом. Преимущества – несколько ниже себестоимость изготовления, возможность быстрого реагирования на изменение первоначальных технических условий. Процесс установки: в земле просверливаются отверстия заданного диаметра и глубины, в отверстие ставится обсадная труба из металла или бетона, опускается арматура (для армированных свай) и полость заливается бетоном.

Забивные

В землю забиваются готовые железобетонные сваи. Такой метод устройства зданий может использоваться в зонах вечной мерзлоты. В качестве специальной техники применяются вибропогружатели, копры, гидравлические сваевдавливающие агрегаты. Выбор конкретной техники зависит от характеристик грунтов, показателей свай и глубины забивания. По виду бывают квадратными, круглыми и трапецеидальными. Могут иметь дополнительные опорные кольца – значительно увеличиваются несущие характеристики и надежность.

Винтовые

Винтовые сваи

Ростверк на винтовых сваях

Варианты устройства ростверка

Довольно новый вид фундаментов, имеют много различных вариантов

Отличаются неплохими эксплуатационными характеристиками, в последнее время пользуются заслуженным вниманием различных застройщиков. Могут устанавливаться на всех типах грунтов, для каменистых участков используются винтовые сваи с особо прочными наконечниками

Виды винтовых свай

Виды винтовых свай для различного грунта

• №№Винтовые сваи со сварным наконечником
• №№Винтовые сваи с литым наконечником

1	для каменистых грунтов (двойные лопасти для максимально надежного сцепления с грунтом и предотвращение перекоса сваи)	1	для обводненных и талых грунтов (среднего размера лопасти, гарантирующие легкое проникновение в грунт без риска его разрыхления)
2	ля малоэтажного строительства c наконечником открытого типа (стандартная свая, имеющая крупные лопасти, отлично подходит для обычных грунтов, обеспечивает очень надежное закрепление наконечника в грунте)	2	для вечномерзлых грунтов (лопасти небольшого размера для быстрого введения в грунт без риска перекоса)
3	для малоэтажного строительства с наконечником закрытого типа (стандартная свая, имеющая крупные лопасти, подходит для любых грунтов)	3	для малоэтажного строительства (стандартная свая, имеющая крупные лопасти, отлично подходит для обычных грунтов)

Конструкция винтовой сваи представляет собой полую трубу, острый наконечник и одну или несколько лопастей. Длина винтовых свай может увеличиваться за счет наращивателей – есть возможность достигать плотных глубоко лежащих слоев грунта.

Составные винтовые сваи

По виду наконечников бывают сварными (нижняя рабочая часть приваривается к трубе) или литыми – все элементы отливаются одновременно. Первый вариант более дешевый, но уступает по физическим характеристикам второму варианту. По конструкционным особенностям сваи могут быть нескольких видов.

Виды винтовых свай

1. Однолопастные (вариант №1). Устаревшего образца, имеют только одну упорную лопасть. За рубежом такой тип уже давно не производится, в нашей стране ее до сих пор продолжают изготавливать небольшие частные предприятия. По несущим характеристикам занимают последнее место среди всех остальных видов, рекомендуется использовать только под сверхлегкие бани.
2. Многолопастные (вариант №2). Отличаются значительно улучшенными эксплуатационными характеристиками, могут выдерживать вес тяжелых строений. Для строительства бань оптимальный вариант. Одна (нижняя) лопасть с переменным диаметром – облегчается процесс вкручивания, все остальные имеют постоянный диаметр.
3. Узколопастные (вариант 3). Специальные сваи для каменистых и очень твердых грунтов. Уменьшенный диаметр лопасти позволяет снизить крутящий момент во время вкручивания, а величины диаметра лопастей вполне достаточно для надежного упора на твердых грунтах.
4. Для сооружения винтовых свайных фундаментов в районах Крайнего Севера (вариант 4). Наконечник имеет специальную фрезу из особо прочных легированных сталей, лопасти уменьшенного диаметра. Применяются только в зонах вечной мерзлоты. Имеют высокую стоимость. Труба для сваи прокатывается из марок сталей с увеличенным содержанием углерода. После проката обязательна термическая обработка для повышения физических характеристик прочности.

Расчёт армирования ленточного ростверка

Для расчёта армирования ленточного ростверка используем приложение «Арбат» SCAD Office.

После запуска выбираем закладку «Подбор арматуры в балке», так как ленточный фундамент на сваях представляет собой не что иное, как многопролетную балку, опёртую на сваи.

В основном окне подбора арматуры в балке указываем количество пролетов между сваями и их шаг. Количество пролетов определится как длина стены, делённая на шаг свай. То есть для стены 10м при шаге свай 2м получим 5 пролётов.

Указываем жёсткое защемление слева и справа, задаем привязку центра арматурных стержней в углах, равной защитному слою 40мм плюс половина диаметра стержня. Предварительно можно задаться ориентировочно 16-28мм, тогда привязка получится в диапазоне 48-54мм. В данном примере в запас принято 55мм.

Коэффициент условий работы и другие данные можно оставить без изменений.

Далее приступаем к формированию загружений.

По правилам следует разделять постоянные, длительные и кратковременные нагрузки. Но расчёт можно упростить, условно приняв все нагрузки как постоянные, сформировав одно единственное загружение нажатием кнопки «Создать». Далее поочерёдно выбираем номер пролёта с первого по пятый, и каждому задаем кнопкой «добавить» полученную ранее нагрузку на ростверк.

В процессе добавления нагрузок программа в режиме реального времени будет отображать эпюры внутренних усилий – это своего рода график, отображающий типологию распределения внутренних усилий по нашей балке-ростверку.

Если всё сделано правильно, в пределах каждого пролета появится эпюра внутренних усилий.

Затем переходим к назначению класса бетона. Как его определять мы разобрали раньше.

В закладке «Бетон» указываем класс. Для ростверков класс бетона ниже, чем В15, не применяется. Чаще всего оптимальным будет класс В25.

После нажатия кнопки «Вычислить» появится закладка «Результаты».

В качестве результатов будут данные о площади поперечного сечения требуемых арматурных стержней. Строку «Площадь S1 и S2» можно развернуть, отобразив различные варианты армирования – симметричное, не симметричное, а также данные по поперечному армированию. Не симметричное армирование редко применяется в частном строительстве из-за более высокой сложности.

Расчётные значения поперечного армирования крайне важны для ленточного фундамента на сваях (ростверка)

Этот тип строительных конструкций испытывает значительные нагрузки, в результате чего для исключения появления косых трещин следует непосредственное внимание обратить на поперечное армирование, оно должно быть не меньше расчётного

Окончательный анализ результатов расчёта удобно выполнить путем нажатия кнопки «Отчёт» с последующим изучением таблицы «Результаты подбора арматуры». Отчёт формируется в формате Microsoft Word.

Для определения требуемого диаметра арматуры следует конструктивно задаться количеством каркасов. Для небольших зданий обычно принимают три. Далее значения суммарного армирования делят на количество каркасов. Полученная цифра представляет собой площадь поперечного сечения стержня по расчёту.

Через площадь поперечного сечения по таблице определяем диаметр.

Таблица соответствия площади поперечного сечения и диаметров.

В данном примере 3,549 / 3 = 1,183, что соответствует диаметру 14мм (диаметра 12мм чуть-чуть недостаточно). Аналогичным образом определяем диаметр поперечного армирования – 6мм при шаге 100мм будет достаточно.

Схема армирования ленточного фундамента на сваях во многом схожа с армированием обычного ленточного фундамента

Из отличий стоит упомянуть важность поперечного армирования, не желательность без дополнительных расчётов применять шаг такой арматуры более 200мм и целесообразность уменьшения шага до 100мм в области опоры на каждую из свай на участке по 50-100см в каждую сторону от сваи вдоль ростверка

Итоговые моменты

Свайно-ростверковый фундамент представляется как уникальное совмещение характеристик и свойств ленточного и свайного основания. Может использоваться при возведении небольших зданий и инженерных сооружений. Равномерно распределяет нагрузку от стен строения между всеми элементами основания, предотвращая осадку и появление трещин в стенах. Ростверк отличается надежностью и качеством от свайного основания и более технологичен, чем обыкновенный ленточный фундамент. Своими силами одолеть такую стройку можно, но в любом случае, для выполнения расчетов по фундаменту, придется пригласить специалиста.
