Пошаговая инструкция по возведению свайного фундамента на сваях из асбестоцементных труб

Пошаговая инструкция по строительству

Создавая асбоцементный фундамент, следует использовать такое поэтапное руководство:

1. Выполнение математических расчетов.
2. Организация места, строительных материалов и приспособлений.
3. Выкапывание траншей.
4. Монтаж труб.
5. Заливка цементной смеси.
6. Обустройство свайной подошвы и засыпка углублений.
7. Армирование опор.
8. Заливка скважины бетонным раствором.

Проведение расчетов

Этапу выполнения расчетов нужно уделять особое внимание, поскольку допущенные ошибки приведут к неоправданным затратам. При возведении фундамента необходимо определить:

При возведении фундамента необходимо определить:

При возведении фундамента необходимо определить:

1. Глубину скважин. Она рассчитывается таким образом, чтобы столбы погружались до стабильной почвы и ниже точки промерзания.
2. Длину труб. В большинстве случаев ее делают на 10 см больше глубины траншеи, однако в местах с высоким риском подтопления добавляют еще 20 см.
3. Число опор. Сваи размещаются в угловых точках под пересечениями стен и в местах с высокой нагрузкой.
4. Диаметр труб. В первую очередь, следует определить вес будущего строения, руководствуясь таблицами СНиП. Потом полученные значения разделяются на число опор.
5. Диаметр скважин. Они должны быть на 10-20 см больше, чем трубы.
6. Расход бетонного раствора. Пропорции рассчитываются по формуле V=0,785*D2*n*(L+0,2). Буква V указывает на объем трубы, D — на ее диаметр, а L — длину. A n характеризует общее число труб.

Инструменты и материалы

Для реализации предстоящего проекта по возведению фундамента нужно подготовить некоторые материалы и инструменты. Помимо труб, понадобятся рубероид и битумная мастика для гидроизоляционного покрытия, нерастяжимая веревка и стальные прутья. Еще нужно запастись песком и гравием в объеме в два раза превышающем объем сухой цементной смеси.

Из необходимых строительных инструментов стоит взять лопату, ручной бур, строительный уровень и отвес, а по возможности — виброоборудование для замешивания раствора бетона.

Подготовка скважин

Скважины под фундамент из асбестоцементных труб своими руками создаются по такой инструкции:

1. Сначала выкапывается углубление с нужными параметрами, а на дно помещается подушка из песка высотой 20 см.
2. Песок проливается водой и поддается трамбовке.
3. Поверх этой подушки выстилается рубероид для защиты подошвы от влаги.

Установка труб

Трубы для фундамента будут использоваться в качестве стационарный опалубки, поэтому их положение нужно рассчитать заранее. Внести какие-либо поправки после заливки нельзя. Весь процесс осуществляется в два этапа:

1. Погружение труб в скважину.
2. Временная фиксация конструкций опорами из дерева или металла.

Подготовка цементного раствора

Цементная смесь создается по такой инструкции:

1. Для начала следует смешать в пропорции 1:2 цемент с песком, а потом постепенно заливать их водой до образования тестообразной массы.
2. Дальше в состав вводится 2 части гравия и производится финальное замешивание.

Засыпка скважин

Когда подошва из бетона нормально застынет, скважину нужно будет засыпать, закрепив опалубку. Для этого трубы оборачиваются рубероидом и засыпаются слоем песка на 15-20 см. Все слои проливаются водой и поддаются трамбовке. Между засыпкой проверяется правильность размещения труб.

Армирование опор

Процедура армирования подразумевает связывание стальных прутьев с помощью проволоки таким образом, чтобы они находились параллельно друг к другу и создавали ребра призмы. Дальше в центр опалубки опускаются арматурные связки. Главное, чтобы они не перекосились в процессе заливки.

Советы профессионалов

Для того чтобы получить качественный результат, можно воспользоваться несколькими советами:

• Для заливки труб использовать бетон марки М200 или М300.
• После заливки бетона трубы следует проштыковать металлическим стержнем. Это позволит устранить воздушные прослойки.
• Для дополнительной защиты столбов от влаги можно в скважину на слой песка уложить рубероид.
• Опалубка должна быть без щелей.

Фундамент из асбестовых труб можно сделать в достаточно короткие сроки. При этом уйдет минимальное количество денежных средств и времени. Но следует учитывать, что такой вариант подойдет для легких зданий.

Достоинства и недостатки данного типа фундамента

К достоинствам можно отнести, опять же, финансовую доступность (рис. 2).

Рис. 2. Схема конструкции столбчатого фундамента.

Работа с землей практически не требуется. Не нужно ни выравнивать участок, ни рыть яму под фундамент. И скорость такой работы довольно высока. Можно приступать к дальнейшей работе почти сразу после установки фундамента, ведь такой конструкции нужно отстояться всего 6-8 дней, в отличие, к примеру, от ленточного фундамента, требующего почти месяц перерыва в работе. Кроме того, возвышение над грунтом на уровне 30 см дает возможность обезопасить дом от паводков и затопления (рис. 3).

К недостаткам относится сравнительная недолговечность такого типа фундамента. Простоит он примерно 70 лет. Например, фундамент, выполненный из кирпича, простоит почти в 2 раза больше. Такая конструкция применима лишь при строительстве малых построек, имеющих сравнительно небольшой вес. Чаще всего ими являются небольшие по площади одноэтажные дома. Зато такой фундамент хорошо подходит для срубов из дерева и каркасно-щитовых домов. Еще один минус – подвал в таком фундаменте точно не обустроить. Придется возводить подвал отдельной от дома постройкой. Наконец, дом с таким фундаментом нельзя строить в местностях, имеющих подвижные грунты или перепады высоты.

Описание и особенности столбчатого фундамента

Выбирать нестандартную основу строения резонно, когда верхние слои почвы «плавающие». Под ними есть устойчивая опоры в виде каолина, скальных обломков или крупнозернистой каменной крошки. Копать до них, к примеру, метр. Стандартный фундамент принято уводить вглубь примерно на полметра.

В общем, делая классическую основу дома в неблагополучных почвах, придется потратить в разы больше строительной смеси, а значит, и денег. Дешевле точечно воткнуть трубы,  уперев в устойчивые слои грунта. Давление дома передастся туда же. Значит, дом простоит дольше.

Трубы под столбчатый фундамент бывают из сплавов железа, асбеста, бетона, пластика. Последний не способен выдержать крупные и тяжеловесные здания. Зато, малогабаритные, легкие постройками хозяйственного типа столбчатый фундамент из пластиковых труб несет с достоинством, выгодно отличаясь стойкостью к гниению и коррозии. Врытый в землю полимер нет нужды гидроизолировать.

К зданиям с повышенной степенью нагрузки не применимы и асбестовые трубы. У них минеральный состав. Асбест – тонковолокнистый, негорючий камень. В былые времена из него делали костюмы пожарных. Из строительных материалов асбест присутствует в шифере.

Не поддаваясь огню, волокна минерала могут вбирать воду. Даже с гидроизоляций столбчатый фундамент из асбестовых труб служит около 60-ти лет, что не является пределом мечтаний. Зато, под асбестовые сваи не нужны опалубка, траншея и гравийная подушка. Прочность минеральных труб на высоте.

Фундамент дома столбчатый из металлических труб прочен, не растрескивается. Последний «грешок» свойственен для опор из асбеста и бетона. Под последний, кстати, берется труба-опалубка для столбчатого фундамента. Не секрет, что бетон – строительная смесь. Дабы придать ей форму столба, раствор заливают в формовочную трубу, заранее вкопанную в грунт.

Минусом металлических опор, как говорилось, является склонность к коррозии. Она постепенно разрушает фундамент. Аналогична ситуация с деревянными столбами. Они тоже держат солидную нагрузку, но гниют.

Естественно, проводятся гидроизоляционные работы. Однако, влагозащитные материалы тоже не вечны. Не разбирать же дом и выкапывать фундамент для повторной обработки.

Максимальнонадежными и долговечными считаются каменные столбы. Впрочем, нужно понимать характеристики разных горных пород. Известняк со своей твердостью по шкале Мооса в 3-4 бала и склонностью впитывать воду вряд ли станет зданию крепкой опорой.

Для столбчатого фундамента выбирают вулканические и интрузивные породы типа гранита, доломита, базальта. Они держат дома около 100-та лет. Только вот материальные затраты на каменные столбы больше, чем на обычный, даже заглубленный фундамент.

Закладываются трубы фундамента под точки максимальной нагрузки, то есть углы дома, несущие стены и их пересечения, стыки. Есть требования к минимальному сечению опор. Ширина бетонных, к примеру, должна быть от 40-ка сантиметров, а каменных от 60-ти. Есть и требования к промежуткам меж столбами. Минимум 1,2, а максимум 2,5 метра.

Вместо гравийных подушек опорой столбам фундамента может стать тонкая монолитная плита из бетона. Ее заливают, если на глубине закладки труб нет грунтовых вод.

В пучинистых грунтах столбы фундамента принято закладывать ниже глубины промерзания. Основания труб расширяют до площадок-анкеров. С ней фундамент не вытащить из грунта при морозном пучении. Дополнительно столбы армируют, или сужают к верхушкам.

Пошаговая инструкция

Для устройства прочного и долговечного основания необходимо соблюдать все правила и действовать поэтапно. Столбчатый фундамент из асбестоцементных труб возводится по определенной схеме, соблюдение которой дает уверенность в качестве и прочности основания будущего здания.

Подготовка участка

Первым этапом является уборка участка, в ходе которой убирается весь строительный и растительный мусор, посторонние предметы. При необходимости проводится выравнивание участка, снимание дерна. Далее на очищенном и подготовленном участке делают разметку.

Разметка

Для разметки необходимы колышки и веревка. Колышки размещаются в местах пересечения стен, по углам и по периметру будущей постройки.

То есть в тех местах, где в дальнейшем будут располагаться асбоцементные трубы.

На этом этапе нужно обязательно проверить перпендикулярность углов. Для этого между колышками натягивается веревка и проверяется равенство диагоналей. При необходимости можно сразу выровнять колышки, чтобы в дальнейшем опоры были установлены по уровню.

Бурение скважин

Процесс подготовки скважин для опорных столбов ускорит наличие бура, если же его нет, то вырыть ямы можно обыкновенной лопатой.

Диаметр ямы должен немного превышать диаметр труб. А глубину необходимо увеличить на 20 см от размера подземной части трубы.

Это нужно для обустройства подушки из песка под опорный столб. Песчаную подушку тщательно утрамбовывают, а затем проливают водой, после впитывания, которой поверх подушки выстилают слой рубероида. Он необходим для защиты материала опор от разрушающего воздействия влаги

Особенно это важно в том случае, когда грунтовые воды находятся близко

Установка опор

После подготовки ямы в нее помещаются подготовленные асбестоцементные трубы. Их выравнивают по уровню и с помощью деревянных брусков обеспечивают временную опору. После этого повторно проверяют равенство диагоналей.

Если для подгонки до нужного размера столбы придется пилить, то необходимо оставить запас в 10 см. Это позволит после формирования фундамента выровнять все надземные опоры. При возведении фундамента на участке с близким залеганием грунтовых вод необходимо проводить гидроизоляцию асбестоцементных опор мастикой на битумной основе. Мастику просушивают и только после этого помещают трубы в ямы.

Если пренебречь обработкой, то срок эксплуатации опор уменьшится, так как вода будет способствовать разрушению труб, а соответственно и всего фундамента.

Заливка труб бетоном

Для заливки опор готовят бетонный раствор из цемента и песка в пропорции 1:2 соответственно. Эту смесь заливают водой до консистенции густой сметаны и добавляют 2 части мелкого щебня. Смесь тщательно размешивают и заливают в столбы на 40 — 50 см.

После заливки бетона нужно приподнять трубу на 15 — 20 см и установить так до полного застывания раствора. Это обеспечит прочное основание для опоры в случае выталкивания ее при пучении грунта.

Когда бетон застыл, можно приступать к наружной гидроизоляции труб рубероидом. После изоляции опор ямы нужно засыпать. Для этого используется речной песок, им заполняют оставшееся после установки опор пространство. Песок нужно пролить водой и тщательно утрамбовать, а затем проверить по уровню размещение всех столбов.

Армирование

После того как первая порция бетона застыла, внутрь асбестоцементной опоры устанавливается арматура (3-4 прута, которые соединяются при помощи поперечных перемычек из проволоки).

Затем готовят вторую порцию бетонного раствора и заливают им оставшуюся часть трубы.

Чтобы удалить воздух из бетонной смеси, после заливки рекомендуется проткнуть его металлическим прутиком.

К последующим строительным работам фундамент будет готов уже через 2 — 3 недели, когда бетон полностью высохнет. Чтобы продлить срок эксплуатации опор лучше по всей длине обработать их битумной мастикой. Вместо мастики можно использовать полимерные материалы для гидроизоляции.

Устройство основания такого типа требует дополнительного утепления и ветрозащиты, так как снизу отсутствует подвальное помещение. Если не позаботиться о дополнительном утеплении, то в доме будет сквозняк, высокая влажность, полы будут холодными и их срок эксплуатации значительно снизится.

Когда лучше выбрать столбчатый фундамент?

Если вы уже читали статью Какой фундамент выбрать для бани? то, наверняка, помните, что в пучинистых грунтах рекомендуется выполнять фундаменты, которые опираются на надежное основание ниже глубины промерзания грунта. При этом в основании фундамента обязательно устраивается песчаная подушка, также песком засыпаются пазухи траншеи. Песок препятствует передаче усилий, возникающих в грунтах во время пучинистых явлений, на стенки и основание фундамента, предохраняя его от разрушения.Понятно, что выполнение заглубленного ленточного фундамента обойдется значительно дороже, чем выполнение столбчатого фундамента такого же заложения. Но далеко не всегда есть возможность замены ленточного фундамента столбчатым. Это касается в первую очередь массивных сооружений из кирпича, передающих через фундамент на грунты основания значительную нагрузку.Если вы не планируете строительство двухэтажной кирпичной бани или коттеджа, а ваш выбор пал на возведение легкой постройки небольших размеров из бревна или бруса незамысловатой внутренней планировки, то столбчатый фундамент может стать отличной альтернативой массивному и дорогостоящему ленточному фундаменту.

Устройство фундамента на асбестоцементных трубах

Подготовка площадки

Строительство фундамента из труб любого типа начинают с уборки территории строительной площадки. С нее удаляют мусор, ненужные предметы. По мере возможности, ее надо спланировать и удалить дерн. На освобожденной площадке выполняют разметку. То есть с применением колышков и шнура обозначают контуры здания, пересечение внутренних стен. Места, в которых будут установлены свая, обозначают колышками. Кроме этого, не помешает проверить перпендикулярность углов, для этого необходимо проверить размеры диагоналей.

Бурение скважин, подготовка скважины

Бурение скважин можно выполнить с помощью механического или ручного бура. Если такая возможность отсутствует, с помощью лопаты необходимо выкопать яму. Ее глубину определяют на стадии проектирования, но необходимо помнить о том, необходимо сделать запас глубины в 200 мм. Он необходим для сооружения песчаной подушки.

На дне полученной скважины обустраивают песчаную подушку толщиной 200 мм. Песок должен быть утрамбован. Песок необходимо подавать порционно, каждый слой смачивают и утрамбовывают. После того, как вода уйдет, а песок просохнет, на него укладывают рубероид. Это так называемая гидравлическая изоляция. Только после этого можно устанавливать трубы. Чаще всего трубы перед установкой приводят к необходимому размеру, который определяют при разработке проекта. Но, на всякий случай имеет смысл оставить запас порядка 100 мм длины. Этот запас будет удален при выравнивании высоты установленных опор.

Установка труб

Установленные в скважины трубы, надо выровнять по уровню. Для этого можно использовать деревянные клинья или бруски. В тех местах, где вода близко подходит к поверхности грунта трубы, должны быть обработаны гидроизоляционной мастикой, которая изготовлена на основании битума. Трубы можно устанавливать только после того, как просохла мастика.

Технология строительства

Есть 2 главные причины, почему используют трубы из асбеста для подобных фундаментов:

1. Подобные трубы устойчивые к коррозии. Металлические по сравнению с ними уязвимые.
2. Пластиковые плохо переносят перегрев или холод (трескаются), а асбестоцементные не подвержены такому воздействию.

Устанавливая столбчатый фундамент, проходят такие главные этапы:

1. Заблаговременно пробуривают скважину и вставляют в неё трубу (20 см диаметром). 1,5 м — глубина скважины. На от 30 до 40 см столбик выступает на поверхность.
2. На 1 уровень устанавливают ровно столбы. Берут одинаковые по длине трубы. Они здесь, как опалубок. Основная нагрузка идёт на прутья из метала, которые расположены в каждой из опор.
3. До работы прутья рекомендуют обработать особенным составом, который поможет им не так быстро изнашиваться и ржаветь.
4. Закончили ставить опоры, ориентируясь на один уровень? Заливайте бетон снаружи и внутрь. Будут торчать фрагменты арматуры. Они пригодятся, когда будете делать ростверку. Часть фундамента, который используют, как основу, когда надстраивают дом, называют ростверком.
5. В трубу ставят шпильку. Она на от 20 до 30 см выступает сверху над опорой. Готова основа, чтобы устанавливать роствёрку. Благодаря резьбе, роствёрку сделать легче.

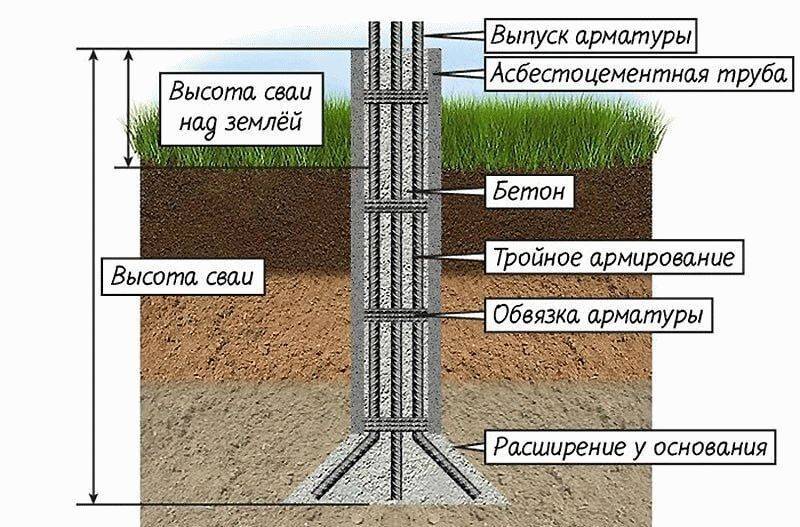

схема монтажа столбчатого фундамента

Есть 2 основных способа установки столбов:

1. Трубу ставят в предварительно выкопанную яму. Потом в неё вбивают пару арматурных прутов. На расстоянии 6 или 7 см друг от друга. Вбивают их в грунт на от 20 до 30 см и столько же прута выглядывает из трубы. Так работает бур.
2. Труба, которую установили, на 1/3 плотно заливается бетоном. На от 10 до 15 см внутрь опускают арматурные пруты. Такие, которые не выступают за верхние пределы трубы. Бетон сделает расширение и свая не втолкнется наружу. Поднятая труба выставляется на один уровень с другими трубами. И в неё до краёв наливают бетон.

яма с расширением при помощи бура ТИСЭ

Когда вы делаете самостоятельно столбчатый фундамент и основа — сыпучая земля, то до установки столбов нужно сделать подложку под эти трубы:

1. 1:1 песок смешайте с гравием.
2. Во все скважины засыпайте эту смесь. От 10 до 15 см выходит слой.

Потом смесь, которую насыпали, закройте плотным полиэтиленом или другим материалом, не пропускающим влагу. Это может быть рубероид или строй целлофан.

Видео о том как можно пилить асбестоцементные трубы (но лучше болгаркой):

Фундамент из асбестовых труб. Фото

Почему многие застройщики выбирают фундамент из асбестовых труб? Все очень просто. Это один из самых дешевых фундаментов для деревянных и каркасных домов. Тем более что сделать его можно непосредственно на строительной площадки своими руками без привлечения тяжелой техники. Хотя для ускорения можно воспользоваться ямобуром, если есть такая возможность.

Какие асбестовые трубы нужно брать для фундамента? Есть трубы диаметром 100, 150, 200, 300 мм и т.д. Нам для устройства фундамента подойдут 100 или 150 мм, большего брать не стоит, а то будет перерасход материалов. Какой длинны? Стандартная длинна труб 4000 мм. Но нам такие длинные трубы не нужны, вполне хватит и 2000 мм. По крайней мере это самый оптимальный вариант. Стандартная труба режется пополам.

Устройство фундамента из асбестовых труб

В первую очередь нужно сделать разметку свайного поля. Обычно шаг свай принимается 1-1,5 м, но не более 2 м. Обязательно труба должна находится под каждым углом дома и в местах пересечения стен.

Разметку сделали приступаем к бурению отверстий. Я уже говорил, что можно привлечь машину ямобур, которая за пол часа пробурит вам все отверстия. Также можно воспользоваться бензобуром, который так же ускорит процесс работ. Ну и последний вариант — это взять садовый бур и самому вручную сделать все отверстия — это самый дешевый и самый долгий вариант.

С внешней стороны асбестовую трубу вскрываем гидроизоляционной мастикой, так мы продлим ей срок службы. Готовим арматурный каркас. В нашем случаи это 4 стержня арматуры диаметром 10 мм, но вполне достаточно будет и 3 стержней.

Чтобы сделать башмак внизу трубы воспользуемся обычным полиэтиленовым пакетом, который закрепим с помощью скотча. Таким образом в процессе заполнения трубы бетоном внизу образуется расширение, которое повысит устойчивость самодельной сваи.

Устанавливаем трубы в отверстия, а арматурные каркасы в трубы.

Заливаем бетон вовнутрь. Делать это лучше через конусообразную воронку. Сделать ее можно самому из любых подручных материалов.

Для крепления бруса нижней обвязки устанавливаем анкера.

Делаем обратную засыпку отверстий. Можно использовать песок или щебень, а можно то и то. Засыпка делается поэтапно с трамбовкой каждого слоя. Но нужно быть предельно аккуратным, чтобы не нарушить проектное положение сваи.

Промазываем гидроизоляционной мастикой верх трубы возле анкера.

Также дополнительно укладываем листовой гидроизоляционный материал, чтобы защитить обвязочный брус.

Приступаем к монтажу бруса обвязки.

Под анкерные болты нужно просверлить отверстия и немного утопить гайку, чтобы она не мешала при строительстве стен. Как это сделать показано на фото выше.

А вот пример углового крепления. Здесь сверлятся два бруса, делается выпил и соединяется все анкером.

Дополнительно запениваем монтажной пеной места соединения бруса во избежании продуваний. Вот собственно и все, фундамент из асбестовых труб готов, можно приступать к возведению стен.

Преимущества столбчатого фундамента

Столбчатый фундамент, несмотря на то, что занимает отдельное место в иерархии оснований, чем-то схож со свайным. Это вызвано тем, что оба вида (столбы и сваи) вкапываются в грунт и держат общую конструкцию дома или сооружения.

Для их усиления, иногда используют специальную стяжку, или монолитный тип фундамента, в зависимости от свойства почвы на участке где происходит строительство.

Его основные преимущества в следующем:

Но, несмотря на наличие стольких преимуществ, необходимо указать и на некоторые недостатки. Они состоят в том, что такой тип основания не подойдет для мощных конструкций и тяжелых строений.

Как было указано выше, речь будет идти о столбчатом фундаменте, который легко сделать своими руками. Специалисты рекомендуют такое основание, сделанное из труб. Исходя из этого, можно выделить три разновидности:

• столбчатый фундамент из пластиковых труб;
• столбчатый фундамент из асбестовых труб;
• столбчатый фундамент с использованием металлических труб.

Каждый из них легко сделать своими руками, и об этом будет идти речь.

Конструктивные особенности

Используя полые цилиндры, строители одновременно получают опалубку и жёсткий корпус столба. Такое основание обычно возводят на участках с высоким уровнем грунтовых вод, где практически невозможно рыть траншеи и котлованы.

Цилиндрические забетонированные стержни удобно использовать там, где можно пробурить скважины глубиной ниже залегания пучинистых слоёв почвы. Единственным ограничением для применения такого фундамента являются скалистые и крупнообломочные грунтовые основания.

Достоинства

Преимущества фундаментных опор перед другими видами фундаментов – это:

• небольшие затраты на приобретение материалов;

• незначительный объём земляных работ ограничивается бурением скважин;
• фундамент возводится в течение одного – двух дней;
• универсальность применения в различных видах грунта;
• приподнятое здание над землёй защищено от подмыва во время весенних паводков и наводнений;
• возможность установки фундаментных труб своими руками без профессиональной подготовки;
• срок службы фундамента без усиления и капремонта составляет 50 лет и более.

Недостатки

Наряду с преимуществами трубные опоры в силу своих особенностей обладают определёнными недостатками:

• слабая несущая способность не даёт возможность возводить строения из кирпича и других тяжёлых стройматериалов;
• точечные опоры исключают строительство подвальных и цокольных этажей;
• на участках с большими перепадами высот (2 м и выше) фундамент из труб не возводят.
