Как шурфить грунт у основания фундамента

Как выбрать нужное место?

Первый важный показатель – это наличие находок вокруг фундамента и в огороде у этого дома. Если они есть, и особенно в большом количестве, то непременно копать! Находки вокруг так же подскажут о примерном возрасте этой ямы. Чем древнее, тем, естественно, перспективнее. Если дом исчез в 20 веке, то приготовьтесь копать советский мусор. Ну а если исчез еще при царях, то это почти чистое место! Но найти такое место давно исчезнувшего дома тот еще труд. Отдельная история найти фундамент старинного питейного заведения, постоялого двора или почтовой станции. Тогда огромное количество находок обеспечено. Так же интерес представляют дома, где жили не крестьяне, а к примеру работники железной дороги, мельниц, госслужащие и любые должностные лица. В отличие от остальных, они всегда вовремя получали зарплату звонкой монетой. Ну и конечно же пуговки и пряжки. Ну и еще несколько дополнительных признаков, показывающих перспективность выбранного вами фунда:

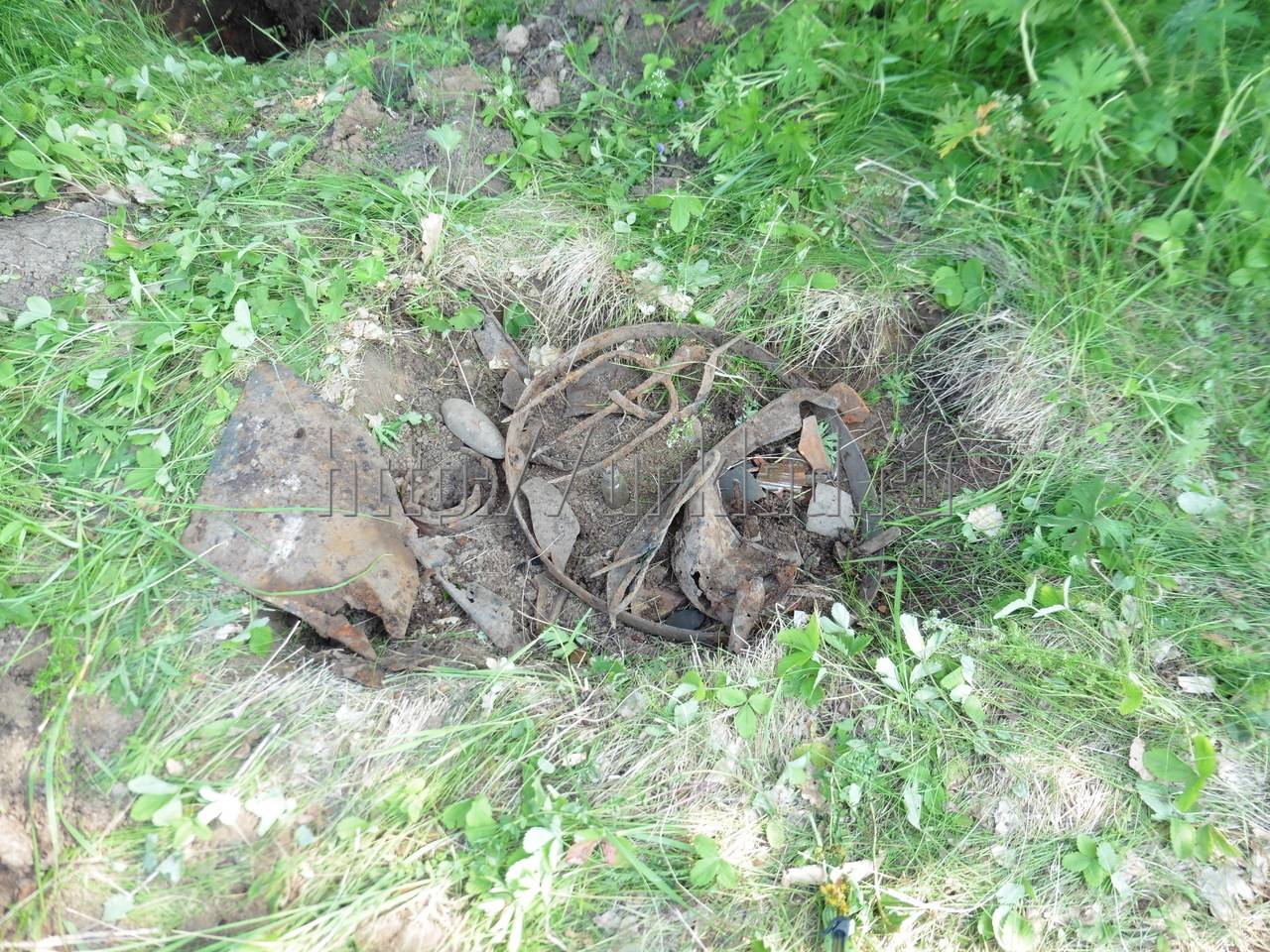

• В отвале попадаются куски ржавой кровельной жести. Ведь металлическую крышу мог позволить себе далеко не каждый.
• Попадается керамическая посуда. Бедняки ели в основном из деревянной.
• Наличие стекла. Бутылки от спиртного, аптечные бутылочки, стеклянная посуда.

Но и в остатках относительно небогатого дома тоже можно неплохо поискать. Я заметил у себя довольно странную закономерность: чем богаче деревня и чем больше в ней каменных домов, тем меньше находок попадается в ней. Но это по поверхности.

Как показывает практика, наибольшая концентрация находок попадается вдоль стен, под входом в дом и вдоль печки.

Я выбрал место, где в огородах поднимались множества монет, начиная с чешуи, в том числе и медной, и заканчивая монетой 1961 года! Ну и дом должен быть достаточно того времени, тем более с этого края монеты попадались самые старые! Значит, тут стояла изба уже в 1600-х годах!

Какие находки попадаются при шурфлении?

Почти любой фундамент — это слоеный пирог. И на каждом слое находки соответствующие.

• Сверху идет советский период с разного рода мусором, в том числе который туда попал при разрушении дома. Но если очистить его от крупного мусора, то и в нем находки непременно будут.
• Глубже идет слой позднеимперский. Попадаются уже кованые предметы: инструменты, орудия труда, хозинвентарь. Так же уже попадается красная керамика, ну и осколки посуды. Ну и конечно же монетки Николаев и Александров.
• Более ранняя империя. От Петра 1. Из сопутки идет тоже керамика, но уже серая, более старая. Полуокаменелые гнилушки и куски ржавого железа. И монетки здесь уже более интересные. И так же велик шанс найти какой-либо рарик.
• Допетровский период. Разная чешуя. И этим все сказано .

Лопатой на шурфе махать следует аккуратнее. Часто в домовых ямах лежат целые бутыльки или царская посуда. Будет обидно, если вы неаккуратным движением фискаря их расколотите.

Не исключен случай нахождения закладушки с монетами. Ну или небольшого кладика. Чем богаче дом, тем естественно больше клад. Я так думаю, что шанс их нахождения в таких местах больше, чем в огородах или других местах. Даже если что-то было спрятано на чердаке, оно упадет вниз!

Но приготовьтесь и много мусора покопать. Мне так вообще попалось кольцо от бочки. С такими то предметами монет не поищешь, они будут глушить все полезные сигналы.

Проверка фундаментов

Обследование фундамента проводится в таких случаях: установление значительных деформаций зданий и сооружений; реконструкция или перемена функционального назначения дома; строительство вблизи нового сооружения; восстановление утерянной проектной документации. Посмотрите видео, как проводится обследование фундамента дома с разрушающимся основанием.

Схема обследования

Обследование фундаментов – один из самых трудоемких процессов, поэтому в зависимости от условий техзадания намечается перечень работ и методы обследования.

• Ознакомиться с проектной документацией. Необходимо выяснить, какие грунты залегают под объектом, из каких материалов построено сооружение, особенности конструкций, проектные нагрузки.
• Выяснить наличие действующих инженерных коммуникаций, а также существующих или заброшенных подвалов, колодцев, тоннелей.

• Получить разрешение на вскрытие фундаментов, бурение скважин.

• При визуальном осмотре определить области максимальных повреждений стен и наметить места проходок шурфов. Поскольку эти повреждения могут быть вызваны не только состоянием фундаментов, но и нарушениями в основании, то для выяснения действительных причин деформаций понадобится специальная аппаратура и методы диагностики.
• Приступить к откопке шурфов: для этого понадобится два землекопа, возможно и больше. Вскрытие фундамента можно проводить снаружи или внутри, где удобно. Количество проходок обуславливается конструкцией фундамента и степенью деформаций. Также влияние может оказать состояние и площадь фундамента.
• Произвести осмотр фундамента и взять пробы. В зависимости от материала фундамента отбор проб может различаться. К примеру, из кирпичного фундамента отбирают образцы кирпича и раствора.

• Засыпать шурфы: послойно с обязательным уплотнением. Восстановить гидроизоляцию.
• Провести лабораторные испытания взятых проб.
• Составить заключение. Оно должно содержать результаты обследования, представленные соответствующими документами (дефектные ведомости, чертежи, графики, фотографии и др.); оценку прочности материалов фундамента; техническое заключение о влиянии дополнительных нагрузок при реконструкции.

Особенности осмотра

Обследование фундамента с помощью шурфа

Особенность обследования фундаментов заключается в откопке шурфов. В зависимости от цели обследования количество шурфов может различаться. Так, к примеру, при реконструкции или перепрофилировании шурфы дополнительно отрываются на участке, где проектируются пристройки (надстройки) дома и где предполагается повышение нагрузок.

Шурфы проходят на глубину не менее полуметра ниже подошвы фундамента. Длина желательна от одного метра

При спуске в шурф нужно соблюдать меры предосторожности

Поможет ускорить получить результаты применение электрометрического метода для измерения плотности и влажности материала фундамента. При повышенной влажности необходимо установить ее причину. Посмотрите видео, как проводится обследование фундамента.

В случае значительных повреждений, понадобится обследование оснований и фундаментов. Для этого проводится статическое зондирование, бурение скважин для отбора проб, штамповые испытания, обследование грунтов с помощью геофизических методов.

Методы диагностики в последнее время значительно улучшились. Вместо выпиливания или выбуривания кернов, применяются неразрушающие методы исследования, позволяющие на месте определить прочность материала и его целостность. К примеру, это может быть ультразвук, склерометрия, метод радиационной дефектоскопии.

Есть нюансы, когда проводится обследование фундаментов на сваях. Здесь осмотру подлежит ростверк. Хотя обычно при свайных фундаментах проблемы не возникают. В случае же необходимости определить длину и целостность сваи, на помощь придет метод сейсмической акустики. Как пример – задействование сейсмостанций «Диоген».

Что такое шурфление грунта

Шурфление – выкопка ямы для отбора проб грунта или осмотра фундамента. Это обязательная часть работ при геологических исследованиях площадки, на которой разместится здание. Шурф представляет собой колодцеобразную вертикальную выработку круглого или прямоугольного сечения. Максимальная глубина – 20 м. Шурфление проводят в тех случаях, когда производство скважин экономически невыгодно (например, из-за труднодоступности участка доставить на объект буровые станки слишком дорого) или мощность исследуемой толщи невелика. Также выработка колодцеобразных ям предпочтительна при многообразии слоев в массиве грунта. Посредством шурфования можно детально изучить геологическое строение территории, взять пробы любого размера, сохранить естественную структуру и влажность образцов.

Как мы работаем

После заключения договора с заказчиком наша бригада оперативно выезжает на участок и приступает к выработке шурфа и отбору проб. Все мероприятия производятся в соответствии с СП 11-105-97.

На площадке, где будет сооружаться небольшой дом (длина не более 20 м в пятне застройки), должно быть 1-2 шурфа. Для зданий длиной 30-40 м делается не менее 2-3 разведочных ям. Но лучше прокопать 4 шурфа, под каждым углом будущего дома. Если наблюдаются сложные грунтовые условия (например, неоднородность массива, выступающие слои торфа или ила), число технических выработок должно быть не менее 5. Это позволяет составить более точную картину состояния участка и дать правильные рекомендации о конструкции фундамента.

Глубина выработки зависит от проектной глубины заложения фундамента. Размер шурфа делается таким, чтобы в яму мог легко попасть человек и, сев на корточки, свободно взять образцы грунта. Обычно роются круглые ямы диаметром 1-1,3 м и квадратные проемы не менее 1х1 м.

По мере заглубления в среднем через каждые 0,5 м (в неоднородном массиве) специалист берет пробу, маркирует ее и помещает в емкость. Впоследствии эти образцы отвезут в лабораторию для исследования прочностных характеристик. Если выработка делается в однородном грунте, отбор проб до глубины 5 м производится через каждый метр, а ниже – через 3 м.

Чтобы в шурф не попадали атмосферные осадки и не мешали определению уровня подземных вод, во время работ предусматривают специальную защиту (крышу или навес). Для предотвращения осыпания стенок в ситуации, когда яма роется в песчаном массиве, проводится укрепление почвы деревянными щитами или делаются более пологие откосы. Во влагонасыщенном грунте или глубоких шурфах применяется срубовое крепление. Это относится к прямоугольным выработкам. Круглые шурфы, так называемые дудки, обычно проходят в устойчивых горных породах, укрепление их стенок не делают.

Выемка земли на начальной стадии осуществляется с помощью лопат, впоследствии – подъемных механизмов. Специалисты ООО Центр экологических услуг для прокопки глубоких шурфов используют производительные буровые машины КШК-30 и КШК-40, оборудованные на прицепах к грузовикам ЗИЛ. Если инженерно-геологические изыскания проходят в скальных породах, шурфление производится буровзрывным методом.

После окончания работ делается обратная засыпка, с помощью трамбовок или проливкой водой осуществляется уплотнение грунта (при обследовании фундаментов) и его выравнивание.

Наши преимущества

В процессе прокопки шурфа наши специалисты ведут первичную геологическую документацию. В специальный журнал (или пикетажную книжку) вносятся данные о появлении грунтовых вод, делают зарисовки по стенкам и дну (для составления развертки выработки). Мы максимально ответственно относимся к оформлению бумаг по шурфлению. Ведь пикетажные книжки относятся к документам строгой отчетности. Каждый журнал или книжка оформляется в 2 экземплярах, сшивается, пронумеровывается и переплетается. Записи и зарисовки, сделанные в полевых условиях, копируются начисто в тот же день.

Стоимость работ по шурфлению в ООО Центр экологических услуг максимально прозрачна. Она зависит от количества точек и глубины прокопки, доступности и удаленности объекта строительства, доли ручного труда.

Определение дефектов, вызванных ошибками при реконструкции зданий и сооружений

При проектировании реконструкции здания или сооружения нередко принимают ошибочные решения из-за неправильной оценки несущей способности грунтов основания под эксплуатируемым зданием или сооружением, состояние конструкций фундаментов и надземных частей здания. Поэтому до проектирования реконструкции здания необходимо выполнить инженерно-геологические и гидрогеологические изыскания в таком же объёме, как и при проектировании нового строительства. Кроме того, должно производиться обследование всех конструкций реконструируемого здания. Необходим прогноз поведения всех конструкций после возведения новых и в случае увеличения временных нагрузок.

Только выполнение всех этих работ, глубокий анализ полученных результатов позволит разработать решения, обеспечивающие надёжность здания после его реконструкции.

При проектировании и производстве работ по реконструкции здания должны разрабатываться и соблюдаться все необходимые меры по сохранению или минимальному нарушению состояния основания реконструируемого здания.

Если новый фундамент заглубляется ниже подошвы существующего, то необходимо устройство шпунтового ограждения. Открытый водоотлив из нового котлована, как правило, приводит к вымыванию частиц грунтадиз-по подошвы существующего фундамента и большим неравномерным осадкам последнего. В этом случае неминуемо появление трещин в конструкциях существующего здания.

Даже если вместо открытого водоотлива из котлована применяется водопонижение с помощью иглофильтров, из-за большой кривизны депрессивной кривой поверхности подземных вод следует ожидать неравномерные осадки фундаментов существующего здания (рис. 26).

Если при реконструкции здания в зимний период подвальные помещения оказываются с открытыми проёмами в наружных стенах, то может произойти промораживание грунтов ниже подошвы фундаментов. При наличии в основании пучинистых грунтов это вызовет деформацию фундаментов и надземных конструкций здания или сооружения.

Рис. 26. Схема деформации здания вследствие понижения уровня грунтовых вод: 1 — иглофильтры; 2 — уровень подземных вод до водопонижения; 3 — то же после водопонижения; 4 — котлован для нового здания; 5 — уровень подошвы фундамента существующего здания после осадки грунтового основания

При реконструкции часто устраивают новые входы в подвалы. При этом забывают, что подошва существующих фундаментов оказывается заглублённой на небольшую глубину относительно пола у нового входа, и грунты под подошвой старого фундамента могут быть проморожены в зимнее время. При наличии пучинистых грунтов это неминуемо приведёт к деформации фундамента и конструкций, опирающихся на него (рис. 27).

Рис. 27. Схема промерзания грунтов у входа в подвал: 1 — вход в подвал; 2 — подошва фундамента; 3 — граница промерзания грунтов

В зданиях старой постройки надо быть очень осторожным при решении вопроса о возможности углубления пола подвала.

Если нижняя часть фундамента выполнена из валунов в распор со стенами траншеи, то при обнажении этих участков в процессе углубления пола подвала происходит вывал валунов и разрушения фундаментов.

При углублении фундаментов меняется и расчётная схема работы фундаментов. В них увеличивается изгибающий момент от бокового давления грунта.

Если конструкция тела фундамента позволяет углублять пол подвала, то глубина подвала должна определяться расчётом, но в любом случае подошва фундамента не может приближаться к отметке пола подвала менее, чем на 0,5 м.

При строительстве дренажа недалеко от существующих зданий можно ожидать дополнительные неравномерные осадки их фундаментов в связи с уплотнением грунтов в основании при уменьшении их влажности. Очень опасно понижение уровня подземных вод рядом со старыми зданиями, стоящими на деревянных сваях или лежнях. Если уровень подземных вод опустится ниже головок свай или лежней, то они сгниют и здание получит большие неравномерные деформации.

Характерными ошибками при реконструкции являются:

• отсутствие данных инженерно-геологических изысканий как при строительстве, так и при реконструкции;
• недостаточно подробный анализ технического состояния фундаментов, несущих и ограждающих конструкций;
• отсутствие данных о прочностных и деформационных характеристиках материалов несущих и ограждающих конструкций;
• отсутствие данных об изменении расчётных схем несущих конструкций о нагрузках и воздействиях при последующей эксплуатации;
• отсутствие проектов по усилению несущих конструкций, повышению жёсткости здания;
• отсутствие контроля за качественным выполнением проектных решений.

Просмотров: 2 533

Зачем нужны шурфы

Устройство шурфов – это единственный эффективный способ обследования фактического технического состояния фундаментов. Шурфы обеспечивают решение следующих задач:

• определение типа фундамента, его геометрических параметров и глубины заложения подошвы конструкции;
• оценка технического состояния на предмет наличия деформаций и трещин на основании, целостности гидроизоляционного слоя;
• установление марки камня, используемого при возведении фундамента, класса бетона и качества раствора;
• взятие проб грунта, находящего под подошвой фундамента для определения его физико-механических характеристик в лабораторных условиях;
• проведение расчетов о техническом состоянии фундаментов на предмет безопасности дальнейшей их эксплуатации.

Количество шурфов для обследования фундаментов и место их устройства зависит от составленной специалистами схемы исследуемого здания.

В чем суть такой технологии

Когда на здании есть видимые следы повреждения, связанные с разрушением фундамента, тогда нужно определить степень повреждения конструкции и возможности ее ремонта. В таких случаях категорически запрещено использовать бурение скважин, ведь разрушение может продолжаться. В таких случаях копают шурф в нескольких местах.

Шурф – это глубокая круглая яма, которая выкапывается на максимально возможную глубину вдоль внешней или внутренней поверхности фундамента. Когда проводится обследование фундаментов с целью ремонта или реставрации, то таких шурфов может быть около десятка, а иногда еще и больше.

ПОДГОТОВИТЕЛЬНЫЕ И ВСПОМОГАТЕЛЬНЫЕ РАБОТЫ

Кподготовительным и вспомогательным работам, связанным с разработкойкотлованов и траншей, относятся: разбивка трасс существующихтрубопроводов, обеспечение их устойчивости, водоотлив и понижениеуровня грунтовых вод, вскрытие дорожных покрытий (принеобходимости).На реконструкциютрубопроводов, связанную с разрытием траншей и котлованов в городахи поселках, разрешение выдает административная инспекция. Такоеразрешение называется ордером, и получают его специалистстроительно-монтажной организации, производитель работ илиначальник участка, имеющие право производства работ, которыеподписывают ордер и несут полную ответственность за строительствона отведенном участке. Ответственный специалист, на имя котороговыписан ордер, в своей работе должен соблюдать «Правилапроизводства работ по прокладке и переустройству подземныхсооружений».До начала земляных работруководитель строительно-монтажной организации обязан не позднеечем за сутки до начала работ вызвать на трассу представителейорганизаций, указанных в ордере, установить совместно с ними точноерасположение подземных сооружений и провести до начала работсоответствующий инструктаж с работниками, участвующими встроительстве. При пересечении реконструируемых инженерных сетей сдействующими подземными коммуникациями места, где эти сооруженияподвергаются опасности обрушения, обозначают соответствующимизнаками. Если разработка грунта предусматривается внепосредственной близости от фундаментов существующих зданий,сооружений и коммуникаций, необходимо предусмотреть меры противосадки этих сооружений.Для определения местанахождения и вскрытия подземного сооружения делается шурф-вскрытиешириной 0,7 м, длиной 1-2 м и глубиной, указанной всхеме-уведомлении. Поиск ведут в присутствии ответственного застроительство лица и представителя эксплуатационнойорганизации.Подземные коммуникацииследует вскрывать до проектных отметок трубопровода. Шурф крепятстандартными щитами, а обнаруженные подземные коммуникации и кабелизаключают в деревянные короба из досок толщиной 3-5 см и с помощьюскруток проволоки подвешивают к деревянному или металлическомулежню, проложенному поперек траншеи. Концы лежня заводят за бровкитраншеи не менее чем на 50 см. Если встречаются действующиеподземные коммуникации или другие сооружения, не обозначенные впроекте, земляные работы прекращают до выяснения их принадлежности.Подвеска коммуникаций и оборудования показана на рис.1.

Рис.1. Подвеска пересекающих траншею коммуникаций:

А — одного или нескольких кабелей; б — кабельной канализации; в —трубопроводов; 1 -укладываемый трубопровод; 2 — короб из досок илищитов; 3 — подвески-скрутки; 4 — бревно или брус; 5 — кабель; В*-асбестоцементные трубы кабельной канализации; 7 — подкладки; 8 —перекладины; 9 — двутавровая балка; 10 — подвеска из круглой стали;11 — пересекающий траншею трубопровод

________________*Нумерация соответствует оригиналу. — Примечание изготовителя базыданных.Примечание. Размерысечений даны увеличенными для удобства чтения.Контрольное шурфованиеобеспечивает сохранность действующих коммуникаций и позволяетмаксимально использовать технику и оборудование вблизи подземныхкоммуникаций. Коммуникации вскрывают с помощью лопат, безприменения ударных инструментов и только под надзоромэксплуатационной организации. Места вскрытия ограждают знаками,указывающими назначение вскрытых коммуникаций, и освещают в ночноевремя. В зимних условиях принимают меры, предохраняющие вскрытыекоммуникации от замерзания.Плодородный слой почвы доначала основных земляных работ должен быть снят в соответствии сППР и уложен в отвалы, чтобы использовать его в последующем длярекультивации нарушенных земель, а также для благоустройстваплощадок. Плодородный слой почвы следует снимать, как правило, вталом состоянии. Снятие плодородного слоя почвы в зимних условияхдопускается производить лишь при наличии основания в ПОС исогласования с землепользователем. При снятии, складировании ихранении плодородного слоя почвы должны приниматься меры,исключающие ухудшение его качеств, смешивание с подстилающимипородами, загрязнение жидкостями или материалами.Рекультивация земельныхучастков должна производиться в ходе строительных работ или непозднее чем в течение года после завершения строительных работ, впериод, когда почва находится в незамерзшем состоянии. Все видывыемок грунта до начала производства основных земляных работ должныбыть ограждены от стока поверхностных вод с помощью постоянных иливременных устройств.

Уплотнение грунтов

Уплотнение грунта применяется для устройства грунтовых и песчаных подушек, устранения просадочных свойств макропористых грунтов, насыпных грунтов. Уплотнение ведется при создании определенной влажности. При песков и супесей на один кубометр грунта потребуется 100…150 л воды, а на уплотнение суглинка или глины – 150…240 л. При излишней влажности грунта требуется устройство дренажа. В строительстве применяют различные виды уплотнения, каждый из которых может быть реализован несколькими способами.

Поверхностное уплотнение используют для устройства песчаных и грунтовых подушек, устранения просадочности макропористых и рыхлых песчаных и насыпных грунтов; оно может выполняться с применением различных механизированных средств (табл. 10).

Таблица 10. Методы поверхностного уплотнения грунта

Механизм	Глубина уплотнения (м)
Пневматические трамбовки	0,1…0,2
Катки гладкие	0,1…0,25
Катки кулачковые	0,2…0,35
Виброкатки	0,4…1,2
Молот массой 2,2 т	1,2…1,4
Трамбовка массой 2…3 т	1,5…2,0
Трамбовка массой 4,5…5 т	2,5…3,0
Трамбовка массой 10 т	5,5…6,0

При уплотнении грунта тяжелыми трамбовками массой от 1 до 10 т, их подъем и сбрасывание производится с помощью крана с высоты 4…8 м и более. Число ударов трамбовкой по одному следу – около 8…12 раз.

В некоторых случаях при уплотнении в зону трамбования подается щебень, кирпичный бой или фракции, полученные при переработке разрушенных бетонных конструкций.

Глубинное уплотнение может выполняться следующими способами:
– погружение вибратора на тросе с помощью крана (применяют для уплотнения грунтов на глубине от 1 до 10 м);
– погружение стержня, прикрепленного к вибратору (применяют для уплотнения грунтов до глубины 5…20 м);
– уплотнение взрывом (для уплотнения просадочных лёссовых грунтов);
– с помощью песчаных или грунтовых свай, создаваемых при заполнении скважин песком с послойным его уплотнением (для уплотнения макропористых просадочных грунтов, пылеватых и мелких песков, сильносжимаемых заторфованных грунтов).

Как самостоятельно определить степень пучения грунта

Чтобы «в домашних» условиях определить есть ли на вашем участке пучинистые грунты, то проще всего выкопать шурф (вертикальную выработку) глубиной около 2 м и подождать несколько дней. Если на дне вырытого шурфа не образовалась вода, то необходимо пробурить (для этого используется садовый бур) скважину еще на 1,5 м. Когда в скважине появится вода, при помощи планки замеряется расстояние от уровня грунтовых вод до поверхности.

Для определения типа грунта достаточно произвести визуальный осмотр почвы. На основе этих данных можно сделать примерные выводы о степени расширения земли в холодное время года.

Если грунт слабопучинистый, то УГВ будет находиться ниже расчетной глубины промерзания. Это значение напрямую зависит от типа почвы:

• пылеватые пески – 0,5 м;
• супеси – не более 1,0 м;
• суглинки – 1,5 м;
• глина – 2 м.

Если грунт относится к среднепучинистым, то уровень грунтовых вод будет находиться ниже глубины промерзания на:

• 0,5 м, если преобладают супеси;
• 1,0 м – суглинки;
• 1,5 – глина.

Если грунт сильнопучинистый, то УГВ будет ниже на:

• 0,3 м – если почва в основном состоит из супеси;
• 0,7 м – суглинка;
• 1,0 м – глины.

Если глина и суглинки расположены довольно близко к расчетной глубине промерзания почвы – это не самое лучшее основание под фундамент мелкозаглубленного типа. Однако, это не означает, что строить на таких почвах нельзя.

Видео описание

Еще такой вид усиления фундамента используется при применении тяжелой облицовки стен:

Укрепление фундамента с одной стороны

В случае проседания здания с одной стороны, перед укреплением строения его делят на несколько частей по 2 м, после чего выполняют следующие действия:

• выкапывают траншею более глубокую и широкую;

• старый фундамент просверливают для установки арматурных прутов для стяжки старой конструкции;

• проделывают канавки в бетоне (штрабы), чтобы увеличить сцепление всей площади строения;

• арматурный каркас, прутья вставляют в повреждённое основание и цементируют;

• фиксируют опалубку, заливают раствором бетона.

При высыхании бетона выполняют подобные действия на других участках строения. После завершения всех работ все части соединяются арматурой.

Укрепление бутового фундамента

Укрепление бутового основания потребуется в случае менее тщательной забутовки за лицевым рядом, при использовании там менее прочных камней. Камни могли раскрошиться, растворы вымыться, высыпаться.

Если разрушение вызвано грунтовыми водами – потребуется дренаж для отведения воды и отмостка.

При проседании выкрошенных пустот потребуется цементация кадки. Пустоты через трубы заполняются бетоном. Также действуют при отведении вод от размытого грунта.

Схема усиления бутового фундаментаИсточник

Большая Энциклопедия Нефти и Газа, статья, страница 2

Шурфование

Для вскрытия грунта при шурфовании теплотрасс необходимо пользоваться экскаваторами, что позволит увеличивать размеры шурфов по длине трассы. После проверки состояния поверхности труб необходимо тщательно восстановить антикоррозийное покрытие, теплоизоляционный слой и другие нарушенные конструкции.  

Другим способом разведки грантов является шурфование. Шурфом называется колодец прямоугольного сечения, вырытый с целью разведки грунта. Шурфование дает возможность непосредственно осмотреть грунт в естественных условиях залегания и получить для лабораторных исследований значительные по размеру образцы грунта с ненарушенной структурой.  

Путем сопоставления результатов электрометрии и данных шурфования экстраполируют полученные результаты на другие участки и оценивают состояние всего обследованного участка трубопровода.  

За весь период разработки месторождения шурфованием с учетом Волянского участка было пройдено 103 078 шурфов.  

Зондировка грунта может быть произведена шурфованием и бурением.  

При обнаружении плохой или поврежденной изоляции шурфование продолжают в обе стороны от поврежденного участка до тех пор, пока изоляция не окажется вполне доброкачественной. Если газопровод подвергся значительной коррозии, то его необходимо отремонтировать или заменить.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона 10 002 в сторону сборного колодца.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона i0 002 в сторону сборного колодца.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона 10 002 в сторону сборного колодца.  

Положение трубопровода определяют специальными трассоискате-лями или шурфованием.  

Эффективными профилактическими мероприятиями являются контрольное бурение и шурфование, периодически проводимые на подземных газопроводах. Бурением проверяется отсутствие или наличие утечек газа.  

Такие современные методы инженерно-геологической разведки, жак шурфование и бурение, весьма трудоемки, требуют значительной затраты времени и средств и не всегда поэтому могут проводиться с надлежащей полнотой. При этом мы вынуждены судить о грунтовой толще по данным, полученным в отдельных точках, Б которых проводилось бурение или зондирование, и прибегать к широкой и не всегда оправданной интерполяции.  

Для применения метода мокрого контакта необходимо производить шурфование трубопровода.  

В присутствии ответственных представителей заинтересованных организаций методом контрольного шурфования определяется местоположение подземных сооружений по геодезическому плану проекта трассы, проверяется соответствие данных чертежа натуре, устанавливается глубина заложения пересекаемых проектируемой кабельной линией других подземных сооружений.  

Ремонт повреждений защитных покрытий, обнаруженных при шурфовании и после проведения ультразвуковой толщинометрии, выполняют с использованием ремонтных изоляционных материалов, аналогичных материалам, применяемым для нанесения основного изоляционного покрытия.  
