Назначение и принцип работы шумоглушителя для вентиляционных систем

Принцип действия

Шумоглушение вентиляционного оборудования происходит с помощью изменения свойств и характеристик потока воздуха, который пропускается через материал с высоким уровнем звукопоглощения. Дополнительным фактором считают уменьшение звукового колебания, которое образовывается при функционировании установки.

При использовании глушителя устранить шумовые эффекты до конца нельзя, но устройство дает возможность снизить их уровень до минимума.

Обустройство узла не является обязательным, так как вентиляционная сеть может функционировать без него с требуемой эффективностью. Но из-за небольшой стоимости и создания комфортных условий глушитель рекомендуется устанавливать на все вентиляционные системы принудительного типа. Это относится, как к крупным промышленным сетям, так и к бытовым кондиционерам.

Установка узла проводится в оборудованном месте. Монтаж осуществляется внутри или снаружи помещения. Этот момент зависит от расположения вентиляции. Если система вытяжная, то устройство располагается на отрезке между вентилятором и центральным участком воздуховода. Приточная установка оборудуется глушителем за воздухоприемным клапаном при условии расположения около окна.

Для всех вариантов шумопоглощение имеет одинаковый принцип действия.

Согласно классификации группы устройств могут различаться по точке монтажа, форме и конструкционным особенностям.

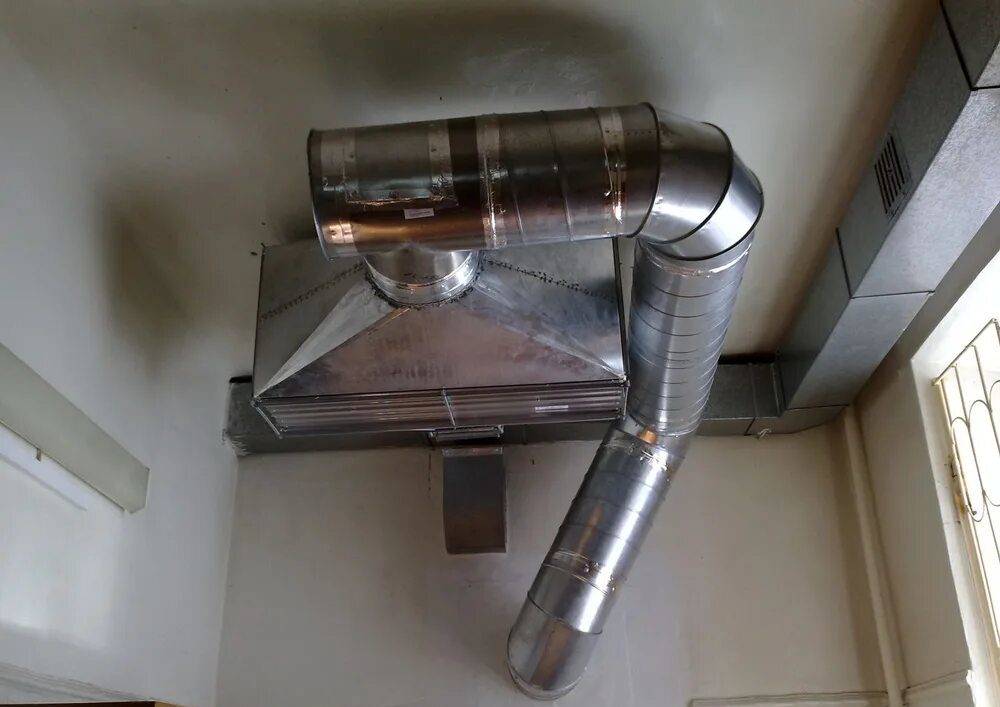

Место установки может быть внутренним и наружным. При первом варианте применяется шумоглушитель канальный, который может монтироваться в самой системе воздуховода, то есть за звуковым источником. При втором случае используют крышный гибкий шумоглушитель, который имеет высокий уровень устойчивости к агрессивным веществам и отрицательным факторам окружающей среды. Такой долговечный узел может монтироваться на крышу плоского или пологого типа.

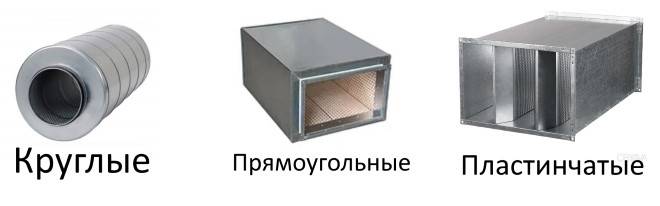

По форме выделяют круглый и прямоугольный элемент. Круглые устройства монтируются в воздуховод круглой формы с диаметральным сечением в пределах 50 см, а прямоугольный вариант потребуется для установки в квадратном или прямоугольном канале.

По конструкции глушители делят на трубчатые и пластинчатые, в зависимости от типа элементов, которые устанавливаются внутри корпуса.

Шумоглушитель пластинчатый выполняется из оцинкованной стали и имеет высокую производительность. Сечение конструкции имеет одинаковую форму с воздуховодом.

Внутри корпуса расположены ячейки, пластины, которые разделяются шумопоглощающим покрытием. Шаг между ячейкой устанавливают в пределах 7.5-30 см в зависимости от типоразмера, а также уровня мощности. Материал для изоляции представлен в виде войлока, ваты минерального характера или органической ткани.

Лучшая эффективность достигается устройством при частоте до 250 Гц. При превышении порога работоспособность становится ниже. Принцип действия узла с пластинами заключается в разделении одного сильного потока на несколько более слабых и пропуск их через звукоизоляцию. Благодаря этому падает скорость потока, а также происходит поглощение вибрации и звука.

Сфера применения глушителей универсальна, но чаще всего их используют на крупных промышленных объектах для последовательного подключения, что сказывается на улучшении комфорта работников в цехах. Ассортимент устройств разнообразен и включает в себя, как бюджетные, так и дорогостоящие модели. Стоимость варьируется от 3 000 до 40 000 рублей.

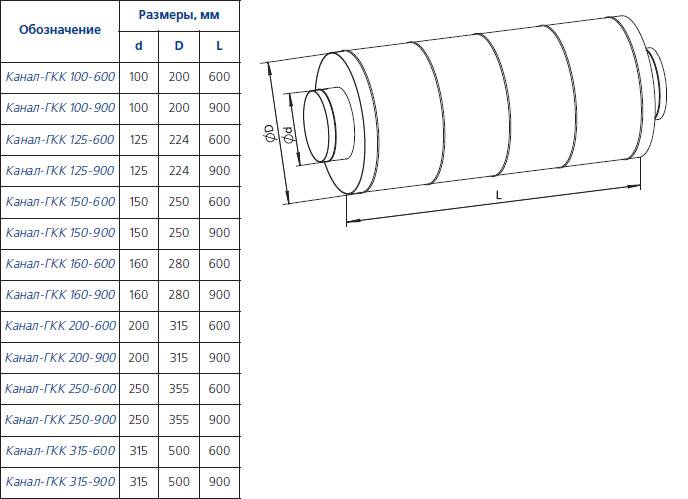

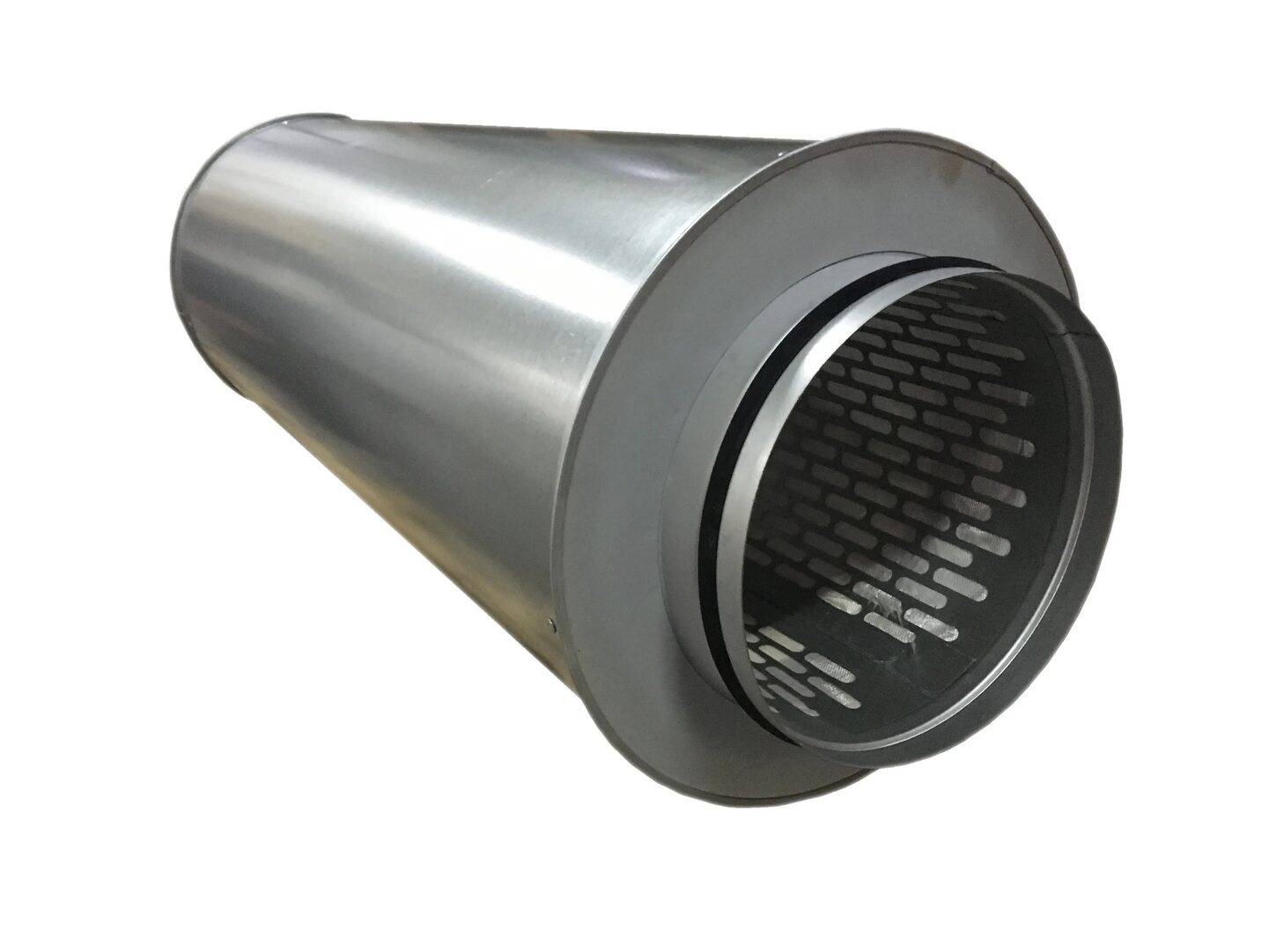

У трубчатых моделей конструкция многослойна и включает в себя 2 последовательно вложенных трубы с перфорированием внутренней. В пространстве между трубами расположена изоляция. Такие варианты чаще применяют на воздуховодах с диаметральным сечением в пределах 0.5 метра, что соответствует большинству бытовых устройств.

Есть три типоразмера:

• 0.6 м;
• 0.9 м;
• 1.2 м.

Также на рынке могут встречаться модели, которые выполняются по индивидуальному заказу. Цена варьируется от 1500 до 15000 рублей, а сечение может быть как круглым, так и прямоугольным.

Общие сведения

Принцип функционирования любого шумопоглощающего агрегата базируется на том, что при работе он способен особым образом изменять параметры движущегося потока воздуха. Это происходит при прохождении воздушной массы сквозь несколько слоев спецматериалов, которые и снижают звуковые вибрации.

Такие звукофильтры пока считаются инновацией, ибо были разработаны сравнительно недавно. Однако, уже сегодня они стали незаменимым и популярным элементом в больших вентиляционных магистралях. Также они неплохо зарекомендовали себя и при работе в замкнутых частных небольших системах. Установка подобных поглотителей звука все же не сможет полностью удалить шум, но они способны значительно понизить его уровень, что качественно скажется на комфорте пребывания людей в защищенном помещении.

Стоит отметить, что для некоторых категорий помещений и вентсистем монтаж таких приборов не является обязательным. К таковым, прежде всего, относятся пространства, в которых люди не присутствуют на постоянной основе либо их присутствие очень кратковременно. В остальных случаях, особенно на производственных объектах, наличие таких устройств является крайне желательным, так как они сразу докажут свою эффективность, их стоимость не является уж очень великой, а интеграция даже в готовую систему особых трудностей не представляет.

Как сделать шумоглушитель своими руками

Шумоглушитель для вентиляции, монтируемой в частном жилье, можно сделать самостоятельно, не применяя дорогостоящих материалов. Это особенно удобно, когда вентиляция имеет нестандартные размеры, а для изготовления устройства заводским путём требуется ждать около 2–3 недель. К тому же стоимость самодельного шумоглушителя в 2–3 раза ниже заводского аналога.

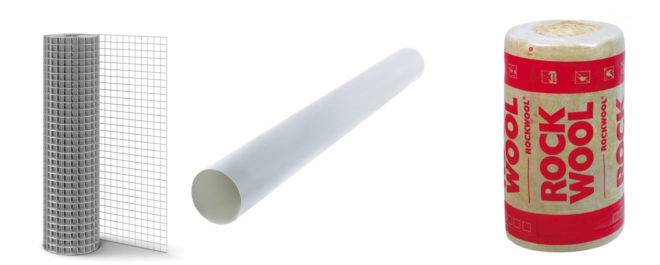

Необходимый материал и инструмент

Для самодельного шумоглушителя потребуются следующие материалы:

• оцинкованная сетка с ячейками 10?10, 20?20 или 30?30 мм;
• вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
• оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
• пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
• пароизоляционный материал длиной 1 п. м;
• базальтовая вата от производителя в рулонах толщиной 50–100 мм;
• алюминиевая клейкая лента;
• санитарный герметик;
• пластиковые хомуты 8–16 шт.

Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.

Сначала следует подготовить материал для изготовления шумоглушителя своими руками

Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.

Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.

Процесс изготовления шумоглушителя

Технология изготовления шумоглушителя своими руками состоит из следующих этапов:

1. Для изготовления вентиляционного канала шумоглушителя используется пластиковая труба и сетка. От трубы отпиливаются две заготовки длиной 20–25 см. Сетка размечается по длине и отрезается ножницами по металлу. После этого она скручивается в цилиндр и зажимается 3–4 хомутами до формирования нужного диаметра.
2. Монтажный конец пластиковых заготовок обезжиривается и проклеивается алюминиевой лентой. Сетка надевается на монтажные концы и затягивается для более плотного прилегания. При необходимости её можно перевязать стальной проволокой для формирования более прочного каркаса

   Пустоты с торца следует заполнить шумоизоляционным материалом

3. Собранный каркас обматывается пароизоляционной мембраной. Для фиксации она затягивается парой хомутов. Затем каркас обёртывается слоем звукопоглощающего материала толщиной 10–15 см, который также фиксируется при помощи хомутов.
4. Поверх изоляции надевается труба большего диаметра. Длина её должна быть больше длины внутренней части на 15–20 см. Из пластикового откоса вырезаются два круга, в которых прорезается отверстие под трубу меньшего диаметра. Далее заготовки обезжириваются и надеваются на торцы шумоглушителя.
5. Крайняя часть шумоглушителя обрабатывается растворителем и проклеивается по стыку между торцевой заготовкой из пластика и трубой. Оставшееся пространство заполняется изоляционным материалом. В завершении изоляция обклеивается алюминиевой лентой.

Вот так происходит сборка шумоглушителя из стальной сетки и пластиковой трубы

Перед монтажом все соприкасающиеся части и фасонные элементы обезжириваются. После фиксации стык обязательно проклеивается клейкой лентой, чтобы устранить вибрацию и потерю давления в вентиляционном канале.

Видео: шумоглушитель из пластикового воздуховода

Шумоглушитель — простое и эффективное устройство, особенно в условиях, когда вентиляция работает в круглосуточном режиме. Перед покупкой проконсультируйтесь со специалистом. Это поможет выбрать шумоглушитель с учётом текущих требований и общего уровня шума в вентиляционной системе.

Сообщений 14

1 Тема от Solovei 2009-08-22 08:43:05 (2009-08-22 08:43:50 отредактировано Solovei)

• Solovei
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-09
• Сообщений: 432
• Репутация :

Тема: Линейные Шумоподавители

вот решил создать тему так как когда покупал продавец не мог мне дать точного ответа нужен или не нужен, уберет шумы или нет сказал кому то помогает кому то нет, ну я решил взять так как достали шумы при заведенной машине, у меня был слышен свист не большой, хотя все сделано по уму провода хорошие все по проложено как надо силовые по одной стороне акустические по другой но все равно шумы были но поставил эти штуки и все ушло я доволен все четко и красиво играет, сразу скажу на саб такая штука не нужна ну дак вот короче всем рекомендую стоит всего 250 рублей но видал и мистери они по дороже я взял такие

«При установке усилителя часто появляются помехи из-за паразитивных контуров. Несколько точек заземления на корпус с разными импедансами вызывают блуждающие токи, которые служат причиной появления шума Для решения этих проблем служит линейный шумоподавитель. Он позволяет устранить паразитивные шумы»

2 Ответ от MarkuS_98rus 2009-08-22 11:08:51

• MarkuS_98rus
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-10
• Сообщений: 298
• Репутация :

Re: Линейные Шумоподавители

Хмммм. я у себя шумов не замечал, но у меня и со слухом и не всё в порядке)))) Как это устанавливается?

3 Ответ от Колян 2009-08-22 16:35:23

• Колян
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-06
• Сообщений: 725
• Репутация :

Re: Линейные Шумоподавители

Шумы возникают из-за неправильной или халтурной установки музыки! если установить как положено, то всё впорядке будет)))

4 Ответ от Solovei 2009-08-22 18:36:11

• Solovei
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-12-09
• Сообщений: 432
• Репутация :

Re: Линейные Шумоподавители

не знаю все вроде по уму а шумы были а устанавливается перед усилком

5 Ответ от Колян 2009-08-22 19:22:48

• Колян
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-05-06
• Сообщений: 725
• Репутация :

Re: Линейные Шумоподавители

У меня лутьший друг — звукарь, говорит, что шумы ещё врозникают из-за плохих проводов, мол плохого качества провода имеют повышенное сопротиление и т.д. Если какие вопросы по этой теме звука, присылай в личку Спрошу — отвечу)))

Особенности работы шумоглушителей и шумоподавления

Работы по снижению уровня шума имеют ряд особенностей. В частности, те или иные меры по шумоподавлению имеют различный эффект на различных октавных полосах (в различных частотах).

Традиционно выделяют 8 октавных частот звуковых волн — 63, 125, 250 и 500 Герц, а также 1, 2, 4 и 8 килоГерц — соответственно, от низких частот к высоким. Наиболее легко «заглушить» высокие и средне частоты, наиболее трудно — низкие. Этот вывод легко подтверждается практикой.

Например, шум далеко идущего в тоннеле поезда метро всегда слышится как низкочастотный гул, потому что высокие частоты «заглушил» сам тоннель. Если включить электродвигатель, то будет один звук. Если при этом уйти в соседнюю комнату и закрыть дверь, то останется только низкочастотный звук от работающего электродвигателя. Опять-таки, высокие и средние частоты были «приглушены» стенами комнаты.

Как следствие, шумоглушители в системах вентиляции наиболее удачно снижают шум на средних и высоких частотах и слабо снижают его на низких частотах. Подтверждение этому можно найти в таблице 1, где приведены данные по снижению шума в различных октавных полосах различных шумоглушителей SystemAir.

Как видно из таблицы 1, наиболее эффективно шумоглушители работают на частоте 1 и 2 кГц и эффект от них весьма мал на низких частотах, например, 63 и 125 Гц.

Таблица 1. Снижение уровня шума в различных октавных полосах канальными шумоглушителями компании SystemAir.

Снижение уровня шума, дБ (октавные полосы частот, Гц)
	63	125	250	500	1k	2k	4k	8k
LDC 100-300	2	2	6	14	21	25	20	11
LDC 100-600	4	3	11	24	36	49	34	17
LDC 100-900	5	4	15	34	50	50	48	23
LDC 100-1200	6	5	19	45	50	50	50	29
LDC 125-300	2	2	6	13	16	20	15	10
LDC 125-600	3	3	9	23	30	40	22	14
LDC 125-900	4	4	12	33	45	50	30	17
LDC 125-1200	5	5	15	43	50	50	38	21

Из таблицы 1 можно сделать ещё один вывод: снижение шума не прямо пропорционально длине шумоглушителя. Действительно, шумоглушитель LDC 100-300 (то есть диаметром 100 и длиной 300 миллиметров) на частоте 500 Гц снижает шум на 14 дБ, а в два раза более длинный шумоглушитель LDC 100-600 снижает шум всего на 24дБ. Увеличение длины ещё в два раза даёт снижение шума на 45 дБ вместо 48 дБ.

Ответ кроется в том, что чем ниже уровень шума, тем сложнее его снижать. Изначальные данные сформированы для некоторых номинальных условий, но после одной итерации снижения шума каждая последующая будет давать всё меньший эффект. Именно поэтому и увеличение длины шумоглушителя приводит к увеличению эффекта шумоподавления, но эта зависимость не является пропорциональной.

Шумоглушители

Глушители шума применяются в системе вентиляции для снижения аэродинамического шума, образующегося в результате работы: вентиляторов, воздушных клапанов, нагревательных и охлаждающих агрегатов и т.д. При перемещении воздушных масс, а также увеличении или уменьшении диаметров воздуховодов образуется шум, который может негативно влиять на эмоциональное и психологическое состояние человека.

Учитывая, что максимальный комфорт в помещении может быть достигнут при снижении уровня шума, использование шумоглушителей считается обязательным условием проектирования системы вентиляции дома. Шумоглушители можно разделить на три вида, у каждого из которых свои особенности и конструкция.

Шумоглушитель трубчатый прямоугольный ГТП

Изделие может иметь различные размеры сечения, что дает возможность подбирать наиболее подходящий, по параметрам воздуховода. Используется шумоглушитель ГТП в вентиляционной системе, чтобы понижать аэродинамический шум. Изделие состоит из трех составляющих: корпуса, диафрагмы и металлического кожуха. Корпусная часть глушителя изготавливается из листового металла или оцинкованной стали. В качестве изоляционного материала в конструкции выступает волокнистый материал или вата. Конструкция шумоглушителя изготовлена таким образом, чтобы звукоизоляционный материал не выдувался под высоким давлением. Трубчатый шумоглушитель прямоугольный способен снизить уровень шума в разных звуковых диапазонах.

Шумоглушитель трубчатый прямоугольный ГТП

Шумоглушитель трубчатый ГКТ

Изделие состоит из двух труб вставленных одна в одну. Наружная труба конструкции имеет гладкую поверхность, а внутренняя должна быть перфорированной. Между трубами используется волокнистый шумоизолятор. Глушитель данного типа может применяться в вентиляционной системе как для приточной, так и вытяжной установках. Трубчатый шумоглушитель часто используется при изготовлении вентиляционных систем многоэтажных домов и производственных цехах.

Шумоглушитель трубчатый ГКТ

Шумоглушитель пластинчатый ГП

Конструкция этого вида глушителя не похоже на другие. Конструкция состоит из корпуса и тонких пластин из металла. Пластины глушителя покрыты шумопоглощающим составом. Когда воздух проходит через ГП, то происходит деление воздушного потока, а за счет пластин уровень шума существенно снижается, создавая комфортные условия в помещении.

Шумоглушитель пластинчатый ГП

Шумоглушитель пластинчатого типа

Данный тип оборудования устанавливается в вентсети, отличающиеся большой производительностью. Конструктивно шумоглушитель пластинчатый представляет собой корпус из оцинкованного металла (толщина обычно не превышает 1 мм), сечение которого соответствует форме и размерам воздуховода. Внутренняя часть устройства разделена пластинами или ячейками, поверхность которых покрыта звукоизолирующим материалом.

Принцип действия агрегата зависит на разделении основного воздушного потока на несколько частей, при этом несколько снижается скорость их движения и происходит поглощение вибрационных и звуковых колебаний. В качестве звукопоглотителя применяют различные материалы, чаще всего можно встретить шумоглушители с войлоком, минеральная или стекловата, полимерные покрытия, имеющие приблизительно одинаковые технические характеристики.

В большинстве случаев пластинчатый шумоглушитель прямоугольный устанавливается в промышленных системах вентиляции. Место его монтажа определяется специально разработанным проектом, допускается последовательная установка нескольких агрегатов, это позволяет снизить уровень шума до нормативных показателей.

Методы снижения уровня шума

Снизить уровень шума от вентиляции можно следующими способами:

1. Заменить воздуховод на устройство из шумопоглощающего материала.
2. Установить на проблемные участки канальный шумоглушитель. Конструкцию с воздуховодом герметично соединяют фланцы с уплотнителем.
3. Заменить агрегат на модель с низким уровнем шума.
4. Изоляция разных участков шумоизоляционными материалами.

Шумоглушитель, что это такое?

Шумоглушитель — это устройство для снижения звуковых колебаний в вентиляционных системах. Изделие уменьшает турбулентность, аэродинамические вибрации, улучшает проходимость воздушного потока.

Основная функция глушителей воздуха — снижение уровня шума в системе вентиляций.

Классификация шумоглушителей

В зависимости от места расположения устройства подразделяются на:

1. Магистральные – монтаж проводят на поэтажных воздуховодах, когда установка после вентилятора не возможна.
2. Центральные – устанавливают возле вентилятора. Подходят для внутренних, внешних вентиляционных систем.
3. Оконечные – агрегаты устанавливают на конечных участках воздухораспределительной сети. Предназначены для поглощения остаточного шума.

Шумоглушители бывают:

1. Прямоугольные пластинчатые – модель глушителя подходит для оборудования с высоким уровнем производительности. Корпус изделия выполнен из жести. Внутренняя часть разделена ячейками или пластинам со специальным звукоизолирующим материалом.
2. Гибкие – состоит из алюминиевой фольги, защитного слоя, стеклоткани или спиральной стальной проволоки.
3. Трубчатые – представляют собой сборную конструкцию из двух труб. Одна труба проходит внутри другой. Перфорированная поверхность трубы разбивает воздушный поток на несколько слабых.

Принцип действия

Принцип действия устройства основан на снижении уровня акустических колебаний при прохождении через звукопоглощающий материал. В вентиляционный канал поступает свежий воздух. Транспортируется с помощью тяги. Проходя через лопасти воздушный поток попадает в шумоглушитель.

Где применяют?

Шумоглушители монтируют в приточном, вытяжном оборудовании. Монтаж проводят в гостиницах, жилых зданиях, офисах, столовых, детских учреждениях. Звукоизоляционные приборы помогают эффективно решить проблему.

Преимущества

Шумоглушители обладают рядом преимуществ:

• эффективно глушат посторонние звуки;
• долгий срок службы;
• соответствуют нормам пожарной безопасности;
• легкий монтаж;
•  доступная стоимость.

class=’s-article__points-list’>

Процедура установки

Для установки шумоглушителя в вентиляцию нет каких-то особых рекомендаций и правил. Монтировать эти конструкции можно и на вытяжные каналы вентиляции, и на воздухоотводы приточной вентиляционной системы.

Приводим список рекомендаций от компетентных специалистов, которые будут вам полезны при установке шумопоглотителей.

Перед началом работ необходимо сделать замеры акустики и на их основании подключать шумоглушитель к воздуховоду в том месте, где акустические показатели наиболее высоки. А если воздуховод обклеить, например, войлоком или минеральной ватой, то создастся дополнительная шумоизоляция. При наличии в вентиляционных каналах различных твердых включений в систему монтируется фильтр грубой очистки.

Для выбора наиболее подходящего варианта необходимо иметь на руках сложную систему расчетов совместной работы воздуховода с самим устройством, его звуковыми потоками и воздействия акустических движений вентиляторной части. Здесь вам нужно полностью понять принцип работы всех деталей устройства, а для этого понадобится специальное оборудование.

Экономия при монтаже шумоглушителя

Чтобы не переплачивать, вы можете сделать шумоглушитель для вентиляции своими руками, такой прибор ничем не будет уступать покупному аналогу. Для изготовления приспособления вам понадобятся следующие детали и инструменты:

• оцинкованная труба, подходящая по диаметру к воздуховоду вентиляции, фрагмента, длины 1 метр будет вполне достаточно,
• утеплитель, одновременно являющийся и самим звукоизоляционным материалом. Это может быть базальтовая вата, различные прессованные органические материалы с противопожарной пропиткой или обычная стекловата,
• заклепочный пистолет,
• хомуты из пластика,
• пассатижи,
• 1 шиферный гвоздь,
• молоток.

Пошаговая инструкция

Перечислим этапы работы по сборке вентиляции:

1. На первом отрезке трубы нужно сделать перфорацию, отступая с каждого края по 100 мм, используя молоток и шиферный гвоздь. Расстояние между отверстиями должно составлять 10 мм.
2. На перфорированный участок накладываем базальтовый материал в один слой, поддерживая толщину 50 мм и отступы по краям по 80 мм каждый.
3. Звукоизоляцию стягиваем пластиковыми хомутами в количестве 4 штук. С одного из краев трубы следует отступить 60 мм, прочертить по окружности линию и произвести надрезы.
4. Каждый надрез сгибаем под углом в 90 градусов по направлению к середине и затем, делая на каждом загибе отметку, отступаем от края и сгибаем под таким же углом уже вдоль самой трубы.
5. Обе заготовки вставляем друг в друга таким образом, что они становятся местом крепления самих труб, а также упором для шумоизолятора.
6. С другой стороны трубы необходимо сделать аналогичные надрезы и загибы.
7. Готовое устройство можно монтировать в разрыв воздухоотвода вентиляции, закрепляя его специальными хомутами.

Совет: рекомендуется с особой внимательностью проводить крепление конструкции, используя, помимо хомутов, еще и саморезы. При установке шумоглушителя непосредственно на воздуховод следует хорошо промазать все щели и имеющиеся стыки герметиком.

Таким образом, вы получите не только качественный шумоглушитель для вентиляции, но и сможете при этом сэкономить. Как правило, такой шумоглушитель позволяет снизить уровень шума примерно на 12–15 Дб, и это хороший результат. К тому же, промышленные аналогичные модели обладают такими же показателями.
