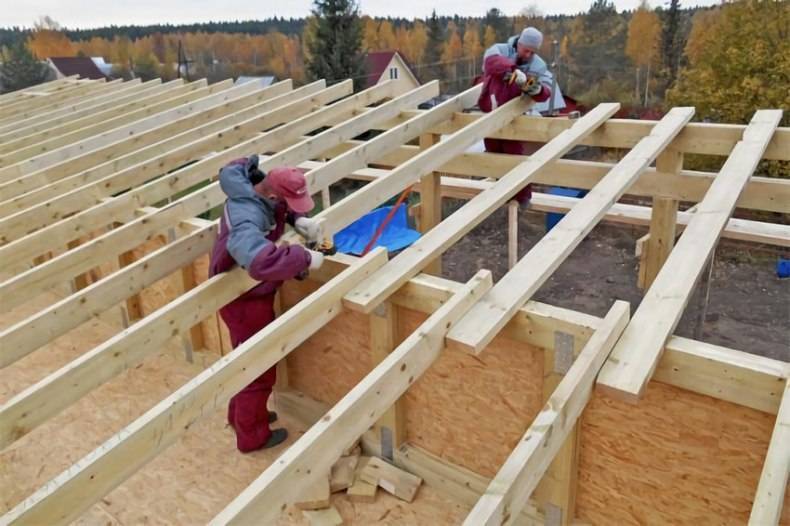

Конструкция стропильной системы односкатной крыши, порядок сборки

Проект одноэтажного каркасного дома

Второй проект представляет одноэтажный дом с односкатной крышей. Строение универсальное, так как возвести его можно из разных материалов (СИП панелей, в виде каркаса обшитого досками, различных блоков, например, газобетонных).

Использовать такой дом можно как для временного проживания, например, дачи, так и для постоянного, если бюджет на строительство небольшой. Это мини -коттедж простой конструкции, возвести которую несложно.

Читайте на нашем сайте:

• Проекты одноэтажных домов из СИП панелей.
• Строительство домов из теплоблоков.

• общая площадь, не считая крытой террасы – 60 квадратов. Жилая – 58. В доме все только самое необходимое, поэтому между площадями минимальная разница;
• габариты коробки строения – 12*5 метров. При такой длине внутреннее пространство можно разделить на большее количество помещений;
• строение имеет вытянутую и узкую форму. Это позволит уместить его на таком же участке. Также стоит учесть, что все комнаты будут смежными;
• применяемая технология строительства – модульная или каркасная, хотя и ячеистые блоки прекрасно подойдут.

Внутренняя планировка

Вход в строение расположен по центру, но не точно, а с небольшим смещением, чтобы можно было сделать основную спальню больше. Благодаря такому положению двери, появилось одно центральное помещение, из которого можно пройти в разные части дома, не делая их полностью смежными.

После входа сращу идет кухня-гостиная площадью 21,78 м2. Основная часть этой комнаты отведена под обеденную зону, хотя расставить мебель можно иначе.

В боковых стенах сделано по два прохода. Уходя направо, можно попасть в спальню и сантехнический узел. Из жилой комнаты идет проход в достаточно просторную гардеробную.

Крыша дома своими руками: порядок возведения кровли

Крыша двухскатная может иметь различную конструкцию. Рассмотрим наиболее простую реализацию.

Укладка мауэрлата

Как сделать крышу: укладка мауэрлата

По верхнему краю стен укладываем мауэрлат – основу для каркаса крыши. Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К деревянным стенам брус крепится гвоздями, болтами или скобами.

В каменных стенах крепления в идее анкеров или стержней с резьбой предусматриваются еще во время их возведения. Отдельные деревянные бруски в каменной кладке – не самый лучший вариант для крепления мауэрлата. В крайнем случае – деревянные вкладыши нужно продублировать крепежными скобами или металлическими накладками, стягивающими мауэрлат и каменное основание.

Чтобы крыша дома не оказалась снесена сильным ветром, стержни или анкера должны быть не менее 10 мм в диаметре. Между каменной кладкой и мауэрлатом укладывается слой гидроизоляции – рубероида или другого прочного материала.

Монтаж конькового бруса

Как сделать крышу: монтаж конькового бруса

Устанавливаем коньковый брус на фронтоны строения. Это позволит собирать скелет крыши прямо на месте. Установка стропил двухскатной крыши своими руками может производиться даже в одиночку. Стропила поочередно укладываются от конька к мауэрлату, скрепляются вверху между собой, обрезаются по месту и прикрепляются к коньку. Конструкция с несущим коньковым брусом позволяет собрать крышу своими руками самостоятельно или с одним помощником. Свес – часть кровли, выходящая за пределы стен строения, образуется за счет выступающих частей стропильных ног или дополнительных удлиняющих досок – кобылок. Доски для них должны выдерживать вес свисающей части кровли и водосточного желоба, наполненного водой.

Если в конструкции здания капитальные фронтоны не предусмотрены, стропила нужно будет соединять между собой на земле и подавать на крышу уже в виде готовых стропильных углов. При этом их установка потребует скоординированного действия нескольких человек. Верхняя часть стропил скрепляется коньком, который подбивается снизу.

Как сделать крышу: конек под стропилами

В зависимости от конструкции крыши для крепления могут использоваться гвозди, металлические накладки, уголки или шпильки. Конструкция таких стропил обычно включает поперечную стяжку – ригель, и все необходимые зарезы и подпилы. С земли готовые стропильные конструкции подают по наклонным доскам при помощи веревок или лебедки. Местоположение стропильных ног размечается заранее на мауэрлате и коньке с учетом выбранного шага.

Как сделать крышу дома: установка обрешетки

Для увеличения жесткости конструкции и уменьшения распорного усилия нагрузки на стены стропила связывают затяжками. При построении крыши своими руками проще всего использовать длинные доски или наборные брусья.

Крыша двухскатная: пароизоляция

1. После монтажа каркаса устанавливается обрешетка. При этом руководствуются правилом: под жесткую кровлю шаг обрешетки должен соответствовать размерам кровельных листов, а для кровли из мягких материалов потребуется сплошное основание.
2. По внутренней части стропил натягивается пароизоляционная мембрана. Она защищает внутреннее пространство дома от атмосферной влажности. Поверх пароизоляции укладывается утеплитель, а на него – паропроницаемая гидроизоляция.
3. Многочисленные поры такой мембраны непроницаемы для воды, но пропускают водяной пар, благодаря чему утеплитель «дышит» и не страдает от конденсата. Двускатная крыша фото которой приведено в этом разделе, обеспечивает минимальные утечки внутреннего тепла.

1. На свесах крыши монтируются желоба и другие элементы водостока. Окончательным этапом постройки является настилание кровли и уплотнение всех технологических зазоров и щелей. После этого монтаж крыши считается завершенным.

Крыша двухскатная: как крепить водосток

Утепление кровли

Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:

• плитными;
• рулонными.

Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.

Перед выполнением утепления нужно проложить гидроизоляцию

Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.

Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.

Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.

Виды стропильных систем

Существует несколько видов стропильных систем, на выбор которых влияет планировка сооружения. Среди них стоит выделить:

• Наслонная. Ее особенностью является монтаж стропил только на  постройках, имеющих внутренние несущие опоры. Систему стоит устанавливать на дома или постройки из бетонных блоков и кирпича. В наслонной стропильной системе монтируют такие дополнительные элементы, как прогоны, подкосы, схватки. При увеличении веса крыши увеличивается и количество дополнительных элементов.
• Скользящая. Ее устанавливают на строения из бревен и бруса. Это обусловлено свойством таких домов давать усадку. Если стропильная система будет жесткой, она может существенно деформироваться. При установке скользящих стропил предусматривается крепление, похожее на ползунок. За счет этого во время оседания сруба крыша просто подстраивается под форму строения.
• Висячая. Такие системы стропил опираются только на внешние стены. Обычно они собираются из ферм – готовых конструкций, включающих стойки, затяжки и стропила односкатной крыши. Устанавливают висячие системы на стены одинаковой высоты. Фермы имеют вид прямоугольных треугольников, обращенных большей стороной наверх. Такие системы монтируют на постройки, расстояние между стенами которых не более 4,5 м.

Каждая из описанных систем имеет определенные преимущества и особенности установки.

Варианты установки стропильной системы для односкатной крыши

Чтобы опора была надежной можно воспользоваться:

• Двумя несущими стенами из бетона, кирпича или дерева. Их высота должна различаться. Мауэрлат выступает в качестве опоры. Его укладывают двумя полосами, несвязанными между собой;
• Бетонным поясом с арматурой. Его проектируют отдельно и строят, когда возводят стены. Одна несущая из подходящего материала плюс опоры напротив. Для навесов или пристроек. Применяются кронштейны из стали. Они прикручиваются к стене;
• Парой рядов опор из дерева, бетона или кирпича. Пятки должны устанавливаться на часть обвязки. Они могут одновременно стать элементами для обшивки и стен каркаса.

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

ВАЖНО! При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли. Для каждого покрытия определяются свои особенности стропильной системы

Для каждого покрытия определяются свои особенности стропильной системы.

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Гидроизоляция
