Характеристики и виды ангарных помещений
С течением времени предназначение ангарных помещений несколько видоизменилось. И если раньше они использовались исключительно для размещения в них авиационной техники и комплектующих, то сегодня здесь помещают как различные продовольственные и непродовольственные товары, сырье, технику и др. Простыми словами можно сказать, что ангар сегодня используется как складское помещение для крупных и мелких предприятий.
Основной характеристикой ангарных помещений, благодаря которой они пользуются популярностью, считается их вместимость. Кроме того, технология постройки бескаркасных ангаров сегодня довольно развита, благодаря чему, помимо складских площадей в ангаре сегодня могут размещаться даже спортивные комплексы, торговые точки, выставочные залы и др. Такие помещения используются в различных сферах нашей деятельности – в строительстве, в производстве, в сельском хозяйстве (для хранения круп и зерна), в торговле. Учитывая многофункциональность использования ангаров, данные помещения должны обладать соответствующими характеристиками и отвечать установленным требованиям прочности и надежности. В некоторых случаях складские помещения оборудуются окнами, воротами, системами вентиляции и кондиционирования. Иногда конструкции возводятся так, чтобы они могли собираться и разбираться в удобное время.
Сегодня подобные помещения возводятся из металлоконструкций, затем по необходимости обшиваются каким-либо покрытием. В зависимости от этого различают несколько разновидностей таких конструкций:
- Холодные. Строятся по обычной технологии из металлопрофиля. Обшиваются обычно брезентом. Используются такие конструкции для временного хранения техники и грузов, а также для содержания здесь оборудования, которое не нуждается в утеплении.
- Утепленные. Возводятся по другой технологии, нежели помещения «холодного» типа. Утепление бескаркасного ангара осуществляется с помощью слоя минеральной ваты, который укладывается между металлоконструкциями. В дальнейшем минвата обрабатывается специальной пеной. Такие строения предназначаются для хранения продуктов и техники, которой необходимы специальные температурные условия.
Конструкции первого и второго типа могут иметь различную комплектацию, в зависимости от предназначения помещения и исходя из требований владельцев. Так, ангары могут иметь окна, двери, калитки, витражи, балки, перегородки и другие элементы. Оборудование для бескаркасных ангаров аналогично может быть различным. Кроме того, само по себе помещение должно отвечать правилам техники безопасности, а также быть удобным для дальнейшего использования.
Бескаркасное строительство ангаров
Бескаркасная технология строительства ангаров имеет одно существенное преимущество перед аналогичными методами – отсутствие металлоемкого каркаса. Благодаря этой особенности бескаркасные ангары обладают более низким удельным весом, стоимостью и трудоемкостью установки.
Прайс на бескаркасные холодные(неутепленные) арочные ангары
Размеры (длина х ширина), м | Цена 1 м2 | Площадь, м2 | Стоимость, руб |
| 20 х 25 | 8 700 | 500 | 4 350 000 |
| 20 х 50 | 8 700 | 1 000 | 8 700 000 |
| 20 х 75 | 8 500 | 1 500 | 12 750 000 |
В комплект поставки входит (при отсутствии готового основания):
- комплект самонесущих конструкций арочного типа из оцинкованной стали толщиной 1,2-1, 5 мм с монтажом.
- Обвязочный пояс из металлического уголка 100х100х8 мм., либо швеллер гнутый 210х57х4 мм. В случае наличия готового основания применяется только обвязочный пояс из гнутого швеллера 210х57х4 мм.
- Винтовые сваи длиной 3 м. с шагом 2 м. на всю длину конструкции. В случае наличия готового основания применяется только обвязочный
- Технологический проем с одной стороны – 3х3 м.;
- Расстояние до объекта составляет не более 300 км. Если расстояние, более 300 км., стоимость договорная.
- Стоимость проектирования включена в общую стоимость.
- Дополнительные работы по проекту оплачиваются отдельно,
- изготовление основания (плита или блоки),
- изготовление ж/б цоколя 0,4х0,4м.,
- изготовление ворот, утепление ангара.
Прайс на бескаркасные утепленные ППУ 50мм арочные ангары
Размеры (длина х ширина), м | Цена 1 м2 | Площадь, м2 | Стоимость, руб |
| 20 х 25 | 12 800 | 500 | 6 400 000 |
| 20 х 50 | 12 800 | 1 000 | 12 800 000 |
| 20 х 75 | 12 500 | 1 500 | 18 750 000 |
В комплект поставки входит (при отсутствии готового основания):
- комплект самонесущих конструкций арочного типа из оцинкованной стали толщиной 1,2-1, 5 мм с монтажом.
- Обвязочный пояс из металлического уголка 100х100х8 мм., либо швеллер гнутый 210х57х4 мм. В случае наличия готового основания применяется только обвязочный пояс из гнутого швеллера 210х57х4 мм.
- Винтовые сваи длиной 3 м. с шагом 2 м. на всю длину конструкции. В случае наличия готового основания применяется только обвязочный
- Технологический проем с одной стороны – 3х3 м.;
- Расстояние до объекта составляет не более 300 км. Если расстояние, более 300 км., стоимость договорная.
- Стоимость проектирования включена в общую стоимость.
- Утепление ППУ толщиной 50 мм плотностью 30 кг/м3.
- Дополнительные работы по проекту оплачиваются отдельно,
- изготовление основания (плита или блоки),
- изготовление ж/б цоколя 0,4х0,4м.,
- изготовление ворот, утепление ангара.
- Общее предложение по строительству бескаркасных арочных ангаров
- Прайс на бескаркасные арочные ангары СМК
В разделе “Цены” вы можете скачать готовые коммерческие предложения на типовые утепленные и холодные арочные ангары.
Бескаркасные ангары могут иметь только арочную форму, что вызвано технологическими особенностями производства их составляющих элементов. Последовательность выполнения работ при бескаркасном строительстве ангара имеет следующий вид:
- Разработка заказчиком технического задания на проектирование ангара с требуемой конфигурацией, целевым назначением, бюджетом и другими требованиями.
- Разработка проектных решений, которые будут основанием для расчета сметы и начала строительства.
- Планирование местности с целью подготовки площадки для ведения строительных работ.
- Доставка на место строительства расходных материалов, строительной спецтехники, рабочих, инструментов и оборудования.
- Обустройство облегченного фундамента, который будет способен выдержать незначительные нагрузки от арочной бескаркасной конструкции.
- Непосредственно на месте строительства осуществляют производство дугообразных профилей из рулонной стали с цинковым или полимерным покрытием.
- Гнутые профили соединяют между собой с помощью метода вальцовки, что обеспечивает высокую степень прочности и герметичности соединений.
- Секции устанавливают на заранее подготовленный фундамент и соединяют между собой с помощью вальцевания.
- Выполняют обустройство оконных и дверных проемов, вентиляционных и других технологических отверстий.
- При необходимости проводят теплоизоляцию ангара с помощью рулонных, листовых или напыляемых теплоизоляционных материалов.
- Монтируют дополнительное оборудование: инженерные коммуникации, охранную и противопожарную системы, внутренние перегородки и другие элементы.
- Готовый ангар передают в эксплуатацию заказчику.
Сфера применения бескаркасных ангаров
Бескаркасные ангары получили популярность в разных сферах деятельности — в производстве, промышленности, сельском хозяйстве и торговле. Область их применения достаточно широка. Конструкции подобного типа используются для возведения:
- бескаркасных складов — овоще и зернохранилищ;
- сооружений для размещения техники;
- гаражей, мастерских, автомоек;
- торговых центов;
- объектов спортивно-развлекательного назначения и галерей.
Доступность и адекватный размер инвестиций, необходимый для строительства бескаркасных ангаров и складов, сделали их востребованными практически во всех кругах бизнес-сообщества.
Технология строительства бескаркасных ангаров под склад
Возведение бескаркасных ангаров под склад подразумевает отсутствие использования каких-либо каркасных конструкций и перегородок. Речь идет о строительстве арочных сооружений из листового гофрированного металлопрофиля, представляющих собой быстровозводимые конструкции, собираемые по специальной технологии. Роль каркаса в данном случае выполняют сами арки, одновременно являясь кровельным материалом и ребрами жесткости в местах соединения. Метод позволяет быстро спроектировать и построить безопорное сооружение, соответствующее всем необходимым требованиям и нормам.
Типы бескаркасных ангаров под склад
Склады, возведенные по бескаркасной технологии бывают нескольких типов. Помимо стандартных ангаров, используемых в условиях умеренного климата, существуют утепленные ангары, состоящие из из двухслойного остова, между слоями которого забивается утеплитель. Такие конструкции применяются для обеспечения особых условий хранения в суровых климатических условиях.
Бескаркасные ангары могут быть:
- разборными — с секциями, соединенным анкерными болтами;
- неразборными, секции которых скрепляются закаточной машинкой.
По форме конструкции бывают полукруглыми или прямоугольными со скатной крышей.
Достоинства бескаркасных ангаров под склад
Быстровозводимые бескаркасные склады имеют ряд неоспоримых преимуществ по сравнению с другими моделями сооружений подобного назначения. Основными их них являются:
- легкость и быстрота монтажа;
- экономичность: затраты на строительство бескаркасного ангара в два раза меньше размера инвестиций, необходимых на возведение каркасного аналога.
- отсутствие необходимости в закладке основательного фундамента, вместо которого можно использовать винтовые сваи, облегченный ленточный фундамент или бетонные плиты;
- возможность перемещения конструкции да другое место;
- высокие эксплуатационные характеристики: прочность, долговечность, надежность, устойчивость, способность выдерживать значительные внешние нагрузки, водонепроницаемость, огнестойкость;
- возможность установки конструкции на любом типе грунта.
Строительство ангаров по бескаркасной технологии, в том числе и изготовление арок, осуществляется непосредственно на строительной площадке. Для этого используется специальные прессовые механизмы, машина для соединения профилей и подъемная техника для их установки.
Строительство ангаров и их особенности
Строительство ангаров – это процесс, обычно не занимающий много времени в силу своих особенностей. Для возведения каркаса прямостенных ангаров используются легкие металлоконструкции, для ограждения конструкций кровли и стен применяются сэндвич-панели и листовая сталь. Построить ангар бригаде профессионалов теперь можно быстро и просто.
Мы привыкли думать, что ангары — это специальные помещения для стоянки, технического обслуживания и ремонта самолетов, крупногабаритных комбайнов и других машин\механизмов. На самом деле ангар уже давно используется и как промышленное помещение. Из-за особенности конструкции, строительство ангаров, отличается от строительства складских или просто промышленных помещений, строительство ангаров требует применения особых конструкций. Ведь требования к зданиям, ежедневно подвергающимся повышенным нагрузкам, очень высокие, необходима и сверхпрочность пола, и высочайший уровень звукоизоляции а порой даже мобильность, для быстрых переездов.
Сам процесс строительства включает в себя следующие этапы:
Подготовка строительной площадки
smobouw-smo-11-300×225Устройство фундамента
Установка конструкции
Подвод коммуникаций
Отделка
Приведение строительной площадки в первоначальный вид
Оформление документов и сдача объекта заказчику
От качества работ на каждом этапе зависит готовый результат. Соблюдение технологии возведения строения при постройке ангара самым непосредственным образом влияет на срок эксплуатации здания и дополнительные расходы на его содержание.
Характеристики
Что нужно для строительства ангара
Считается, что ангар из профнастила можно построить своими руками, в одиночку. Однако, на деле, это, далеко, не так. Помощники, все-таки, нужны, кроме того, нужна техника, инструменты, определенные навыки, которыми не все обладают.
Вот, примерный список того инструмента и оборудования, которое требуется при строительстве ангаров до 1000 кв.м: рабочие (до 5 человек); машины и тяжелая спецтехника: грузовые автомобили, ямобур, батономешалка, автокран; болгарка; вибратор; нивелир; рейка; сварочный аппарат; штатив; рулетка; пропан; кислород; лопаты; ломы; резак; кувалды; шуруповерт.
Строительство ангаров из профнастила пользуется большой популярностью. Ведь? на возведение такого сооружения тратится значительно меньшее количество средств, поскольку его достаточно легко спроектировать, немного денег уйдет на монтаж или демонтаж, на проведение перепланировки, и его обслуживание в процессе использования.
В наше время, выпускаются панели из профнастила, которые специализированы под строительство ангаров. Они уже утеплены, что очень удобно и не потребует дополнительных затрат. Форма ангара может быть различная: арка, прямоугольник, шатер.
Главной особенностью такого строительства ангаровбудет высокая скорость. То есть, технология бескаркасного возведения позволяет значительно увеличить скорость работ.
Кроме того, отсутствие трудоемких работ и опорных металлоконструкций в возведении арочных ангаров обеспечивает легкость возведения в любых условиях.
Также следует выделить технологический процесс, который предусматривает строительство бескаркасных ангаровс минимальным участием техники и квалифицированных кадров за счет автоматизации производства.
Этот вопрос будет не менее важным для заказчика, чем качество продукции.
В частности, быстровозводимые сооружения и арочные ангарыокажутся менее затратными в сравнении со стандартными конструкциями вдвое.
То есть, при выборе надежного быстровозводимого ангара клиент в два раза экономит расходы еще на стадии его возведения, а также экономит в процессе эксплуатации за счет минимальных требований к уходу.
Обратите внимание, что стоимость арочного ангара будет зависеть от его внутренней площади. Расчет ведется по реально используемому пространству, которое тщательно просчитывается и указывается в проекте
При этом, экономия расходов основывается сразу на нескольких пунктах – отсутствие необходимости формирования фундамента, минимальная нагрузка на несущие конструкции, а также значительное расширение внутреннего пространства за счет исключения в строительстве дополнительных элементов для укрепления быстровозводимого здания.
Выбирая быстровозводимые ангары, клиент получает возможность установить сооружение в минимальный срок за счет уже готовых наборов конструкций.
Отдельно следует выделить возможность установки данного типа бестровозводимых зданий в сложных климатических условиях. Наши арочные ангары предусматривают длительные осадки, выпадение большого количества снега или ливневые дожди.
В любой из этих ситуаций конструкция не будет повреждена и сохранит транспорт, зерно или любые другие вещи внутри бескаркасного ангара.
Причем возведение возможно даже в тех районах, где использование тяжелой техники не представляет возможности.
Строительство бескаркасного ангара
Возведение ангаров, как и любых других зданий, начинается с обустройства фундамента. Сперва проводят все необходимые замеры, расчищают площадку, после чего закладывают армированные конструкции для последующей установки арок и заливают цементный раствор на малую глубину.
Пока раствор высыхает, прямо на площадке сооружают пролёты из рулонной стали с цинковым покрытием. Для этого используются специальные листогибочные станки, позволяющие получать любую необходимую толщину и форму покрытия.
После этого пролёты устанавливаются на готовый фундамент и крепятся к имеющейся конструкции при помощи анкерных скоб и болтов. После этого все пролёты соединяются друг с другом по длине основного профиля.
Далее начинается монтаж стен. Первым делом устанавливают заднюю стенку, закрепляющуюся к профилю при помощи сварного шва, затем – переднюю с каркасом для установки соответствующих функциональным особенностям склада ворот. Крепление с профилем также происходит посредством сварки.
После этого стены необходимо соответствующим образом герметизировать и утеплить; самый оптимальный утеплитель для умеренного климата – минеральная вата. По окончанию работ нижняя часть пролётов дополнительно заливается бетонным раствором.
Также существуют разборные бескаркасные ангары, состоящие из нескольких секций, соединяющиеся друг с другом при помощи анкерных болтов. При необходимости такие конструкции можно без труда разобрать и перенести на другое место.
Этапы создания конструкции
В отличие от каркасных сооружений, бескаркасные ангары очень несложны в изготовлении и не требуют присутствия на строительной площадке большого количества тяжелой техники.
Рассмотрим процесс поэтапно:
- Подготовка фундамента. На рисунке выше представлено четыре типа фундаментов, которые используются для производства и установки бескаркасных ангаров. Их подготовка не занимает много времени и может быть осуществлена за считанные дни.
- Подготовка оборудования. Так как ангары – это большие конструкции, не имеет смысла создавать арки в цехе, а потом при помощи тяжелой техники транспортировать их к месту строительства. Размеры необходимого оборудования позволяют доставить его до места сооружения, и потом прямо на строительной площадке заняться производством.
- Изготовление холодногнутых профилей. При помощи профилегибочной машины изготавливаются дугообразные панели (арки). В качестве исходного материала выступает рулонная оцинкованная сталь, толщина которой составляет от 6 мм до 1,2 см.
- Скрепление строительных панелей. Далее, при помощи электрической забортовочной машины изготовленные прежде арки скрепляются между собой в секции по 5 штук.
- Установка панелей для формирования ангара. После того, как будут подготовлены все материалы, при помощи автокрана панели устанавливаются на фундамент и закатываются между собой. Делается это для создания герметичности.
После того, как будут подготовлены все материалы, при помощи автокрана панели устанавливаются на фундамент и закатываются между собой. Делается это для создания герметичности.
После того, как все дуги будут перенесены на фундамент, ангар можно считать готовым.
Этапы строительства ангара
Проектирование
От того, кому вы доверите проектирование, зависит результат. Именно на этапе проектирования нужно определиться с выбором материалов и конструкций, из которых складывается стоимость возведения. Причем, заказчик формирует техническое задание, а подрядчик со своей стороны должен продумать, как оптимизировать проект не в ущерб качеству. Опытная компания всегда предлагает разные варианты по конструктиву для заказчика. Это позволяет все взвесить и принять верное решение в зависимости от целей проекта и финансовых возможностей.
Устройство фундамента под арочный ангар
Когда проект готов, значит понимание по фундаменту уже есть. Бывают ситуации, когда нужно делать бетонирование фундамента под ангар. Например, если предполагается использование тяжеловесного оборудования и машин.
https://youtube.com/watch?v=5zGI7vDn2CU
свайно-винтовойленточный фундамент
1. Готовим арки
Материал в виде рулонов стали доставляется на подготовленную строительную площадку. Но пока это просто материал, в ангар его «превращает» специальное оборудование. Автоматизированный комплекс MIC-240 — это профессиональное оборудование, которым могут похвастаться единицы компаний на строительном рынке России. Это не просто машина для устройства ангаров, это целый завод на колесах. Рулоны, загруженные в машину, на выходе становятся гофрированной аркой. Причем диаметр арок и их толщина настраиваются в соответствии с проектом. Этот момент контролируется после выкатывания каждого элемента.
2. Соединяем арки между собой
Соединение арок между собой не требует болтов или других привычных соединительных элементов. Если бы все было так банально, то не было бы так надежно. Сначала арки соединяют временным креплением. Далее, автоматическая забортовочная машина MIC «сшивает» элементы обеспечивает герметичность конструкции. Безусловно, отсутствие зазоров положительно влияет и на эксплуатацию, и на срок службы строения. По технологии между собой соединяют по три арочные конструкции.

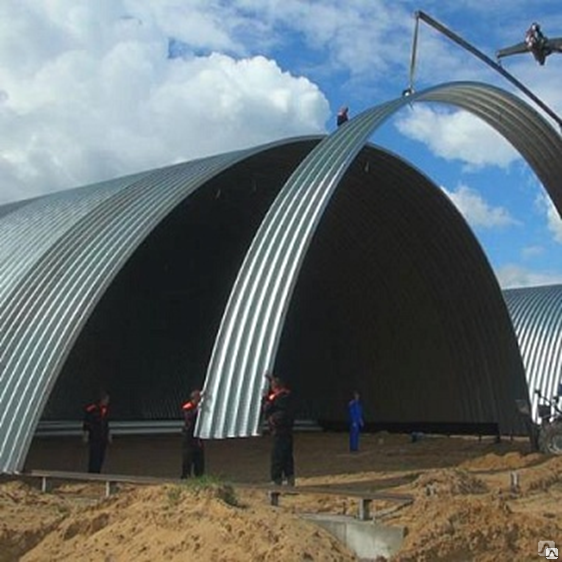

3. Монтаж арочных элементов
Арки, соединенные по три устанавливают на подготовленный фундамент. Конечно, на этом этапе без задействования техники не обходится. После установки двух конструкций по три арки, снова происходит вальцевание арок между собой. Так продолжается пока не будут установлены и скреплены все элементы, кроме торцевых стенок. К ним приступают в заключительном этапе монтажа. Торцы монтируют поэлементно, это достаточно трудоемкий процесс.
4. Фиксирование конструкции на фундамент
Это важный и заключительный этап монтажа холодного ангара арочного типа. Чтобы обеспечить полную герметичность конструкции, необходимо закрепить арки на фундаменте. Делают это по технологии заливки бетона на надземную его часть.
5. Дополнительные работы
В начале нашей статьи размещен видеоролик ГК СМК, который поможет вам увидеть все этапы строительства. Вы все еще сомневаетесь, что быстровозводимые ангары — это надежно и дешево?! Тогда заходите в раздел «Контакты» и связывайтесь с нами любым удобным вам способом.
Группа Компаний СМК желает вам выгодных инвестиций и добросовестных строителей.
Утепление крыши ангара ватой
Шлаковая и каменная вата выпускается в рулонах, поэтому с ними легко работать даже на большой высоте, особенно при наружном утеплении арочных конструкций. Эти материалы не выделяют при нагревании вредных связующих, поэтому их можно безопасно использовать для термоизоляции зерновых складов с металлической обшивкой (даже если в регионе резко континентальный климат с холодной зимой и жарким летом).
При утеплении арочного ангара рулонной минватой утеплитель даже не приходится резать
Поскольку теплопроводность каменной ваты составляет 0,077–0,12 Вт/(м∙oK), а у шлаковаты она может достигать 0,48 Вт/(м∙oK), эти материалы нуждаются в изоляции фольгированным материалом (отражающей плёнкой, фольгой со вспененным слоем). Такой тандем усилит теплоизолирующие свойства ваты и защитит её от водяного пара.
При утеплении каркаса снаружи фольгу можно расположить «лицом внутрь» и сэкономить таким образом на декоративной подшивке крыши ангара. На стенах обычно приходится делать обрешётку и закрывать мягкий материал ОСП, фанерой, ДСП. Правильно оборудованный пирог из ваты и гидро/паробарьеров способен сохранить до 95% тепла.
https://www.youtube.com/watch?v=AfV75BaMMiw
При мокром нанесении эковата хорошо держится на профлистах и без внутренней обшивки ангара
В ангарах для пищевых продуктов нередко используется эковата (вата из целлюлозы) — более безопасный аналог каменной ваты. Её теплопроводность составляет 0,037–0,042 Вт/(м∙oK), что сопоставимо с экструдированным пенополистиролом. Благодаря содержанию в вате буры она является пожаробезопасной и может использоваться в ангарах с повышенным риском возгорания. Но эковату, как и минеральную вату, следует беречь от влаги, оборудуя мембраны на стенах и потолке.
В отличие от минеральной ваты, эковата после намокания может восстановить свои свойства. Для этого достаточно обеспечить постоянный приток воздуха к подмокшему теплоизолятору. Это свойство используется при мокром способе нанесения эковаты.
В зависимости от формы выпуска эковата может раскатываться рулонами, напыляться отдельными волокнами (как пенополиуретан) и засыпаться хлопьями. В третьем случае между внешней и внутренней обшивкой ангара оставляют полость, которую набивают хлопьями утеплителя.
