Как построить столбчатый фундамент из блоков 20-20-40 своими руками?

Как утеплить столбчатый фундамент дома — видео, инструкция

Предисловие. Нужно ли утеплять столбчатый фундамент дома? Однозначно скажем, что нужно. Правильное утепление столбового фундамента своими руками поможет сберечь тепло, а значит деньги на отопление дома. Рассмотрим в статье схемы для самостоятельного утепления, материалы для утепления столбового фундамента, а также покажем видео, как утеплить столбчатый фундамент своими руками.

Столбчатый фундамент состоит из столбов дерева, бетона, кирпичаили бута. Столбы размещают ниже глубины промерзания грунта. Столбы идут по всему периметру здания через 1,5 – 2,5 м. Их обязательно ставят в углах и местах пересечения внутренних стен. Столбы возвышаются обычно из земли на 0,25-1 м. По верхним торцам, для жесткости конструкции заливают армированный ленточный фундамент или ставят обвязочные балки.

Разновидности устройства столбчатых фундаментов

Если столбчатый фундамент изготовлен из бута или бетона, то после распалубки наружную поверхность столбов самостоятельно гидроизолируют битумом в два слоя с рубероидной прокладкой. Вместо битума лучше использовать проникающую гидроизоляцию, например, пенетрон. Также необходимо обработать и ленточный фундамент или ростверк (обвязочные балки) от повышенной влажности грунта.

Чем утеплить столбчатый фундамент дома

Утепление столбчатого фундамента чаще делают, используя экструдированный пенополистирол (торговая марка – Пеноплекс). Также при утеплении напыляют вспенивающийся пенополиуретан. Чтобы правильно выбрать утеплитель для столбового фундамента необходимо вкратце рассмотреть основные виды утеплителей, их технические и теплоизоляционные характеристики.

Материалы для утепления фундаментов

Пенопласт больше подходит для внутреннего утепления столбового фундамента, но многие из-за невысокой стоимости материала используют его при наружной теплоизоляции фундаментов. Но лучше пенопласт заменить на утеплители, которые имеют более высокую прочность и не боятся повышенной влажности от грунта.

Керамзит также является недорогим утеплителем столбового фундамента, его застройщики используют следующим методом: с внутренней стороны столбчатого фундамента делают опалубку из досок и засыпают ее керамзитом на 30-40 см.

Минеральная вата, как и пенопласт, используется для утепления столбчатого фундамента изнутри, минвата поставляется в рулонах и плитах. Она обладает высокой водопоглощаемостью и сжимаемостью. Поэтому при ее использовании утеплитель следует тщательно защитить от влаги пароизоляцией.

Пеноплекс

Схема утепления столбчатого фундамента

Теплоизоляция столбчатого фундамента пенопластом или другим утеплителем делается сразу по окончании гидроизоляции с захватом ростверка и части стены дома на 25 – 40 см. При утеплении фундамента снаружи, его штукатурят цементно-песчаным раствором или смесями, эту процедуру можно выполнить своими руками, так как это не требует особой сноровки и большого опыта в строительстве.

Схема утепления столбчатого фундамента своими руками

Столбы столбчатого фундамента обшивают брусками или досками на полную глубину. Необходимо сделать не несущий цоколь схема утепления походит на утепление свойно винтового фундамента минватой, поскольку их конструкция во многом схожа. На засыпке стелят утеплитель (пенополистирол, устойчивый к влажности и механическим повреждениям) шириной около 400 – 500 мм, чтобы закрыть холод идущий от земли.

Если между столбами не будет цоколя, то полностью утепляют только ростверк снизу. Такую систему смонтировать самостоятельно тяжело, поэтому проще сделать утепленный трехслойный пол из минеральной ваты на первом этаже с толстой теплоизоляционной прослойкой, подобной способ применяется строителями и при утеплении подвала дома или выгребной ямы своими руками.

Как утеплить столбчатый фундамент дома

Как утеплить столбовой фундамент

Чтобы утеплить столбчатый фундамент пенополистиролом, листы крепят дюбелями с грибком или наклеивают при помощи клеевых составов на цоколь. Пеноплекс морозоустойчив, влагостоек, с высокой механической прочностью, экологичен, сохраняет свои свойства во влажном грунте и гарантирует утепление фундамента на долгие годы

Швы пеноплекса заделывают пеной или используют листы с кромкой. Снаружи пенополистирол защищают от солнечного ультрафиолета цементной штукатуркой или панелями ПВХ. Чтобы влага и вода не поднималась из земли, цоколь и грунт под домом закрывают слоем гидроизоляции. Далее мы покажем видео,

как утеплить столбчатый фундамент пеноплексом своими руками.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

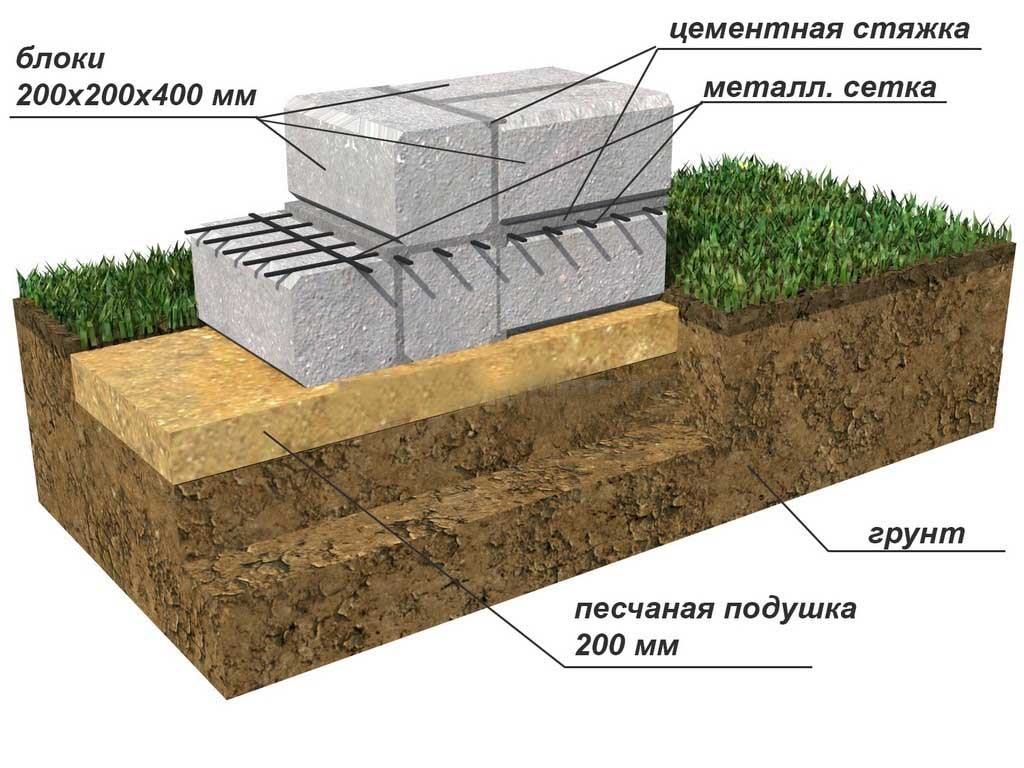

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Виды столбчатого основания и его особенности

Столбчатый фундамент имеет несколько видов, поэтому для правильного выбора необходимо знакомство с каждым из них:

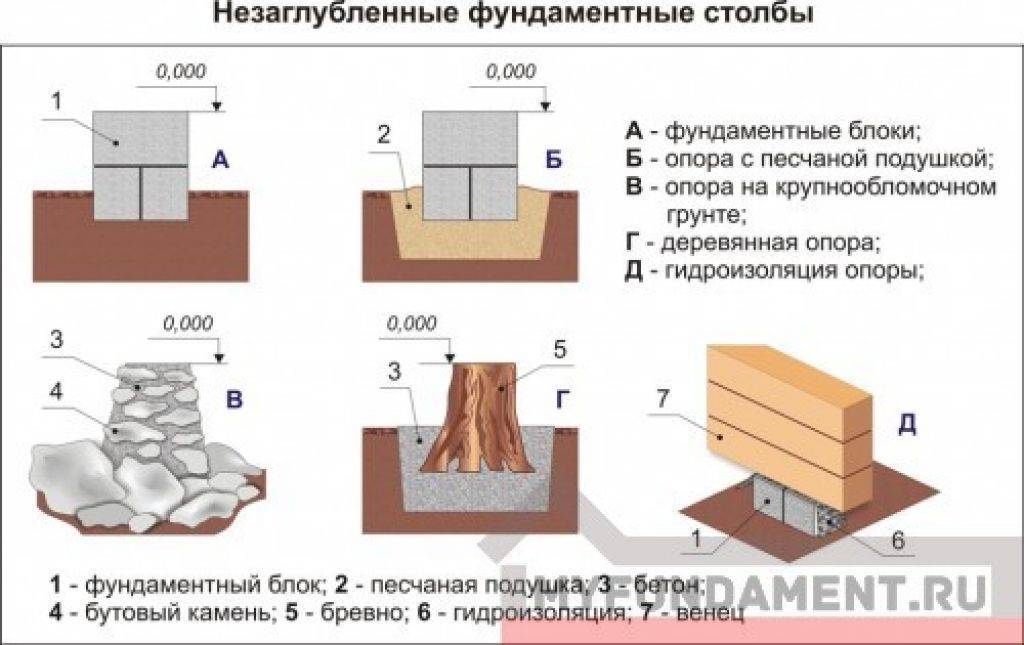

Разновидности столбчатого фундамента

• Монолитное столбчатое основание считается самым прочным, может выдержать постройку с большим весом. Срок эксплуатации такого типа фундамента достигает 100 лет.
• Столбчато-ленточное основание относится к дорогостоящим фундаментам. Однако все затраты оправдываются в процессе эксплуатации. При таком типе фундамента стенам обеспечивается одинаковый упор на любом участке. Такое основание может прослужить до 50 лет.
• Опорно-столбчатый фундамент не требует больших затрат на возведение. При соблюдении технологий строительства может эксплуатироваться продолжительное время. Однако на таком основании невозможно построить дом с подвальным помещением.
• Свайно-столбчатый фундамент возводится за короткий промежуток времени и имеет невысокую стоимость. Но в домах, возведенных на таком типе основания, полы всегда остаются холодными.
• Деревянное столбчатое основание стоит недорого, но отличается коротким эксплуатационным сроком.
• Столбчатое основание из блоков требует больших трудовых и временных затрат. Однако все компенсируется высокой прочностью такого типа фундамента.

По степени заглубленности также выделяют несколько видов столбчатого основания:

Стаканный тип столбчатого фундамента

• Заглубленный фундамент обустраивается ниже уровня промерзания грунта на 50 см. Использование такого типа основания рекомендовано для участков с преобладанием глинистой почвы и повышенным уровнем влажности.
• Мелкозаглубленное основание монтируется на глубине 40-70 см. При этом первое значение можно использовать при возведении легких построек на устойчивом грунте. Второе значение подходит для более тяжелых строений и слабого грунта.

В чем преимущества такой фундаментной основы

Имея определенные навыки и знания в строительной сфере, возвести такой тип фундаментного основания самостоятельно можно в течение нескольких дней.

Финансовые расходы на строительство упрощенного фундамента из десятка столбов не превысят трех тысяч рублей. Но здесь есть одно условие – блоки под столбчатый фундамент приобретаются в готовом виде по пятьдесят рублей за камень, и практически все работы выполняются собственными силами.

Для небольшой деревянной постройки способа обустройства фундамента лучше не придумаешь. Самый сложный момент в такой работе – соблюсти геометрию и горизонтальные уровни опор.

Технология установки

Примерная пошаговая инструкция по производству фундаментных работ:

1. После подготовки и разметки потребуется сделать ямы глубиной до 40 см для мелкозаглубленного фундамента. Ямы под столбы для глубокого фундамента должны быть глубиной 1,5—2 метра, так как наиболее распространенный уровень промерзания земли составляет 1 м. Использование блоков для возведения такого основания не совсем рационально, так как необходимо выкапывать очень глубокие ямы, что трудоемко.
2. Площадь ямы должна быть ненамного больше размера сечения столба (обычно яма квадратная со стороной 40 см).
3. Вокруг фундамента устраивается дренажная система.

4. Все ямы под столбы должны быть одинаковой глубины. Проверка делается нивелиром.

5. Из смеси песка и гравия или одного песка делается подушка под столбы.
6. Подушка уплотняется при помощи трамбовки из бревна. Можно уплотнить песчаную подушку, залив в яму много воды.

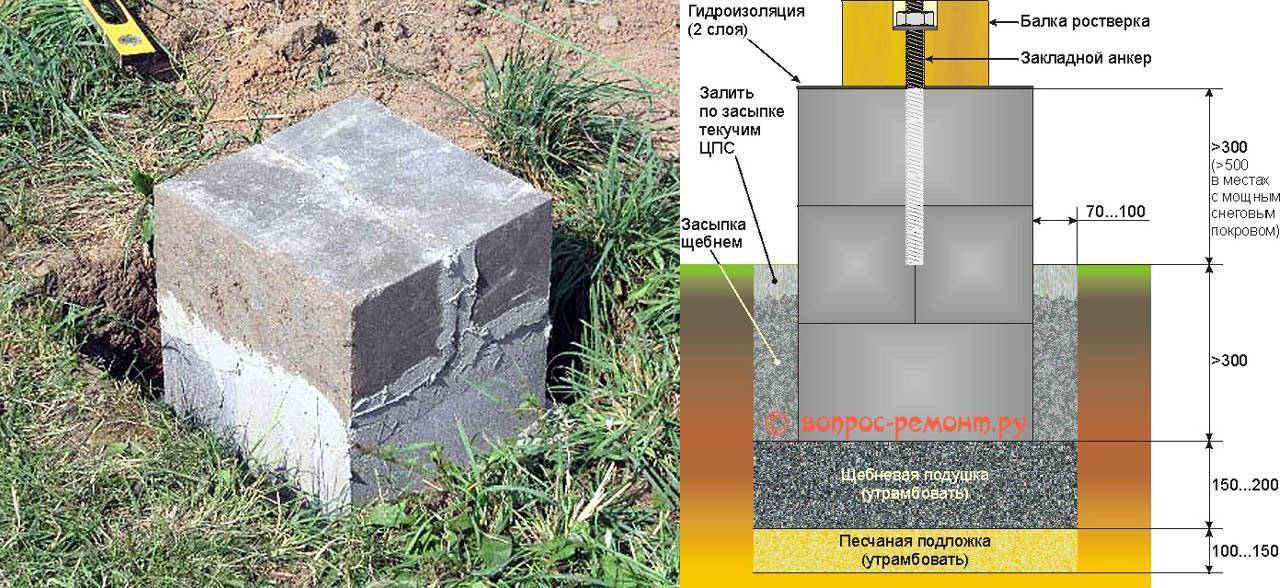

7. Нижний слой из двух блоков кладется на подушку из песка и гравия или на специальный выравнивающий слой специального кладочного раствора, состоящего из цемента и песка (на 3 части песка берется 1 часть цемента М400-500 и добавляется вода, чтобы консистенция раствора была пластичной и густой).
8. Толщина слоя раствора между блоками — примерно 1 см.
9. На ряд блоков наносится песчано-цементный раствор, а на него, перпендикулярно нижнему ряду, выкладывается следующий ряд блоков.
10. Верхняя отметка у всех столбов фундамента должна быть одинаковой. Иногда необходимо выравнивание слоем из песчано-цементного раствора или даже с помощью полнотелого красного кирпича.
11. Для крепления и деревянной обвязки в шов между блоками верхнего ряда можно вставить анкерный болт.

Для предотвращения разрушения фундамента по причине проникновения влаги и ее замерзания обязательно делается гидроизоляция столбов. Предупредить попадание воды (гидроизолировать фундамент) можно несколькими способами:

1. Обмазка. Расплавленный битум необходимо нанести кистью на блоки. Для обмазки используются эпоксидные, битумные, полимерные мастики.

2. Напыление полиуретана. Самый недешевый метод гидроизоляции — пластиковая, жидкой консистенции масса напыляется на столбы.
3. Оштукатуривание. Самый трудоемкий из всех методов. В качестве гидроизоляционного слоя используются специальные штукатурные смеси, содержащие пластифицирующие добавки.
4. Оклейка. На полимерный клей внахлест кладется пленка со стеклоизолом и мембранами. До и после оклейки производится обмазка мастикой (битумной, полимерной, эпоксидной). При многослойной оклейке между слоями кладется сетка, используемая при оштукатуривании. Оклейку нужно начинать снизу, при этом горизонтальный нахлест должен быть как минимум 30 см, вертикальный —от 10 см. Слои при оклейке могут располагаться только вертикально.

Столбы фундамента ставятся на специальную подушку (исключение грунт из песка). Этапы изготовления подушки:

1. На застеленное геотекстилем дно ямы засыпается песок слоем толщиной от 20 см. Песок утрамбовывается.
2. На песок насыпается щебень слоем примерно 20 см.

Столбы фундамента будут установлены надежнее, если их ставить на подошву, представляющую собой небольшое расширенное пространство из железобетона. Сначала строится специальная опалубка, на которую ставится каркас из арматуры и покрывается бетоном.

Правила сооружения подошвы:

• размер подошвы должен быть в 2 раза больше сечения столба;
• обязательна гидроизоляция из железобетона;
• заложенная подбетонка не даст острым краям щебня повредить гидроизоляцию и служит в качестве слоя, выравнивающего поверхность подушки.

Подбетонка— это стяжка толщиной 5-7 см, состоящая из песчано-цементного раствора. Если нужно, то в щебне делаются дренажные отводы.

После возведения основы под столбы, строится сам фундамент. Чтобы связать столб и подошву, применяется арматура — из подошвы выпускается несколько прутьев.

Качественно соединить ростверк со столбами фундамента поможет устройство в верхних рядах кладки блоков закладных из арматуры. Боковые грани столба гидроизолируются на последнем ряду кладки блоков путем заворачивания гидроизоляции на поверхность и закрепления битумной мастикой в 2—3 слоя.

Существует несколько видов ростверка:

• монолитный — заливается по оголовкам столбов;
• сборный — крепится к столбам фундамента механически.

Для предотвращения контакта ростверка с грунтом, между ними необходим зазор, который делается двумя способами:

1. Под основание ростверка помещается слой пенопласта.
2. На дно опалубки насыпается семисантиметровый слой песка, который удаляется после демонтажа.

Благодаря зазору между грунтом и ростверком уменьшается неблагоприятное воздействие на фундамент промерзания почвы.

Этапы возведения столбчатого фундамента из блоков 20х20х40

Начало возведения собственного современного жилья своими руками должно быть подкреплено надежной теоретической базой, которую вы можете найти в нашем руководстве. Прочитав его внимательно, вы сможете оценить собственные силы и профессиональные навыки, получить интересную новую информацию. Возведение состоит из нескольких этапов:

• расчет и планирование объема используемых материалов;
• разбивка плана фундамента;
• гидроизоляционные работы и опалубка;
• установка арматурной основы и наполнение опалубочной формы бетоном;
• создание ростверка и забирки.

При планировании столбчатого фундамента с ростверками, стоит просчитать все материалы, которые будут необходимы для его создания — количество металло-арматуры, объем раствора и формат опалубки. Расчет и планирование размеров затрат на необходимые материалы. На этом моменте вручную или при помощи современных компьютерных технологий рисуют план. Последний вариант более предпочтителен, так как он точен и выверен в размерах. На проектном чертеже точно указываются все без исключения точки, где будет производиться установка каждого столба. Это документ является основой для расчета потребности в материалах на основе элементарных математических действий.

Разбивка плана фундамента

Этот этап характерен точной разметкой от забора двух наиболее отдаленных точек, которые станут ориентирами габаритов будущего дома. Проверяются геометрия диагоналей, производится определение основания под перегородки и наметка места для вспомогательных столбов. Разбивание ямы под столбчатый фундамент из блоков 20х20х40, асбестовой трубы, бетонного монолита, очень быстро производится посредством мото бура. Это недорого стоит – мото бур можно брать в аренду у строительных организаций и фирм.

Схема столбчатого основания

Гидроизоляционные работы и опалубка

Гидроизоляция фундамента – залог надежности и длительной эксплуатации. В каждую выкопанную ямку опускают скрутки из куска рубероида, фрагменты толстого полиэтилена. Край прижимают, чтобы при наливании раствора изоляция не опустилась, но, когда это столбчатый фундамент из блоков 20х20х40 для коттеджа типа «каркас», гидроизоляция производится при помощи рубероидов, ПЭ полотна производят по окончании выкладки столбов. При соблюдении технологии столбчики должны быть подняты на высоту от 500 до 800 мм, для этого из вспомогательных материалов делают опалубку, которую впоследствии заливают.

Схема установки щитов опалубки

Установка арматурного каркаса и заливка опалубки бетоном

Параллельно с изготовлением столбов из железобетона, бетона, асбестовых или цементных труб, согласно технологии требуется их укрепление — армирование. Пару или несколько пар отрезков арматуры диаметром от восьми до двенадцати миллиметров, соединенных надежными перемычками из стальной проволоки диаметром до восьми мм. Конструкция помещается внутрь предварительно вырытой ямы. Затем, слоями по 200-300 мм осуществляется заливка бетоном, после чего его трамбуют. Вверху поверхности столбов обязательно устанавливают шпильки размером до 40-50 см. Это будущее крепление основания каркаса будущего дома.

Схема армирования столбчатого фундамента

Создание ростверка и забирки

Надежный ростверк значительно повышает показатели устойчивости столбчатого фундамента из блоков и равномерность распределения нагрузки между столбами. Это конструкция из железобетона, производится путем создания опалубки, укладывания каркаса из стальной арматуры и заливки бетоном, готовый элемент имеет размер 25,0см х 25,0 см. Забирка становится последним шагом в строительстве фундамента, она является стеной из различных материалов, которая нивелирует расстояние между уровнем земли и ростверком. Она делается просто — сначала выкапывается траншея небольшой глубины до тридцати сантиметров и шириныв10-20 см, куда заливается бетон и после его остывания переходят к последующим этапам строительства.

Схема растверка

Благодаря точному следованию нашим советам, вы сможете самостоятельно создать столбчатый фундамент из блоков 20х20х40 – надежную и добротную основу вашего жилища. Главное – следовать нескольким простым правилам, которые стары, как мир. Это не экономить на материалах, приобретая дешевые и некачественные и не торопиться, придерживаясь всех временных режимов и стандартов.

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем

При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт. При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам

Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой. Армирующий пояс всегда должен быть шире устанавливаемых блоков

Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

Источники

• https://krasnyjdom.com/fundament/iz-blokov-fbs/bloki.html
• https://dvabrevna.ru/fundament/fundament-iz-fbs-blokov.html
• https://balashiha.mdsk-dom.ru/uslugi/blochnyj-fundament/
• https://sdelat-dom.ru/stroitelstvo/fundament/fundament-iz-blokov-fbs/
• https://poctroyka.ru/fundament/33-blochnyj-fundament-dlya-doma
• https://FundamentClub.ru/ustrojstvo/fundament-iz-betonnykh-blokov.html
• https://www.ivd.ru/stroitelstvo-i-remont/dacnyj-ucastok/kak-sdelat-fundament-iz-blokov-fbs-opisanie-tehnologii-i-poshagovaya-instrukciya-42291
• https://expert-dacha.pro/stroitelstvo/fundament/lentochnyj-f/iz-blokov-fbs.html
• https://okarkase.ru/konsturkciya-doma/fundament/fundament-iz-blokov-osobennosti-i-etapy-vozvedeniya.html

Опубликовано: 17.06.2020

Технические параметры

Прежде чем рассмотреть все преимущества блоков из керамзитобетона, более детально остановимся на его важных технических характеристиках.

В первую очередь при закладке блочного основания нас интересуют плотность, теплопроводность и влагопоглощение.

1. Плотность керамзитовых блоков варьируется от 500 кг/м3 до 1800 кг/м3. Керамзитобетонный материал плотностью до 1100 кг/м3―конструкционно — теплоизоляционный тип, свыше― конструкционный. Обусловлен этот факт тем, что при производстве форм с применением больших фракций, итоговый продукт получается прочным, но холодным.
2. Коэффициент теплопроводности от 0,18 до 0,81–0,90 Вт/м°С.
3. Морозостойкость―класс F25, F35, реже F50 и F75.
4. Повышенное влагопоглощение.
5. Срок эксплуатации―60 лет и выше.
6. Вес малогабаритных блоков― 10-25 кг, зависит от габаритов и плотности керамзитобетона. Стандартный размер малых стеновых блоков―40х20х20 см (длина, ширина, высота).
7. Размер ФБС для малого строительства―(120-240)х(30-80)х60 см
8. Изменение температур не влияет на керамзитобетон, он не расширяется и не сужается, что означает неизменность геометрии форм.
