Заливка раствора
Раствор, который заливается поверх труб теплого пола, может быть приготовлен двумя способами. Первый вариант – это готовая специальная смесь, купленная в магазине стройматериалов. Приготовить из нее раствор для заливки не составляет никакого труда, укладка также не вызывает особых трудностей. Смесь не рекомендуют использовать в помещениях с повышенной влажностью, так как гипс, входящий в ее состав, не устойчив к таким условиям.
Готовые самонивелирующиеся смеси можно применять для водяного теплого пола.
Каким слоем выкладывается смесь? Толщина стяжки из готовой смеси определяется по инструкции, прилагаемой к стройматериалу. Ее чаще всего используют для электрического теплого пола, а не водяного.
Для водяного пола лучше всего подходит цементно-песчаный раствор, в состав которого включаются: цемент М-300, песок, вода, фибра (если арматурная стека отсутствует) и пластификатор. Пластификатор представляет собой специальную добавку, необходимую для повышения качества и пластичности смеси.
Необходимый для заливки объем раствора вычисляется путем умножения расчетной высоты стяжки и площади комнаты, где монтируется водяной теплый пол. Экономить на таком параметре, как толщина стяжки, бессмысленно. Если вы монтируете теплый пол, это следует делать по всем правилам. Сэкономив на растворе для стяжки, потом придется нести дополнительные расходы на новый пол.
Оптимальная высота цементного слоя гарантирует, что новый теплый пол выдержит непредвиденные нагрузки различного характера.
Если вы изначально планируете разместить в комнате тяжелую мебель, то при монтаже пола в обязательном порядке установите металлическую сетку. Фибра добавляется в смесь при приготовлении раствора по той же причине: она способствует усилению стяжки.
Стяжку обычно заливают от угла, а затем разравнивают раствор с помощью правила. Здесь следует учесть и будущее напольное покрытие. Практически все декоративные материалы укладываются на исключительно ровную поверхность, поэтому к выравниванию раствора необходимо отнестись максимально ответственно
При укладке стяжки важно не допустить образования пустот, так как они впоследствии будут влиять на показатели теплоотдачи пола
При монтаже стяжки важно соблюдать технологию. После заливки стяжку оставляют сохнуть
Для этого требуется 1-1,5 месяца в зависимости от толщины слоя. Все дальнейшие отделочные работы можно проводить только после полного высыхания раствора. Готовая самовыравнивающаяся строительная смесь будет сохнуть меньше, но и здесь потребуется выждать время, указанное в инструкции производителя
После заливки стяжку оставляют сохнуть. Для этого требуется 1-1,5 месяца в зависимости от толщины слоя. Все дальнейшие отделочные работы можно проводить только после полного высыхания раствора. Готовая самовыравнивающаяся строительная смесь будет сохнуть меньше, но и здесь потребуется выждать время, указанное в инструкции производителя.
Какими еще правилами нельзя пренебрегать? Перед заливкой раствора отопительная система труб проверяется в условиях рабочего давления. Никаких дефектов быть не должно. Все недоработки необходимо устранить до заливки цемента: отремонтировать готовый пол будет очень сложно. Нельзя нарушать и правила укладки изоляционного слоя, иначе все тепло от труб будет уходить в перекрытия между этажами дома, а не в квартиру.
Стяжка для теплого водяного пола должна быть приготовлена из качественных материалов. Если цемент слежался, то добавлять его в раствор не стоит. Качество цемента как основного элемента стяжки должно быть на высоком уровне. Долговечность и работоспособность теплого водяного пола напрямую зависит от качества использованных при его монтаже материалов.
Полистирольная система теплого пола
Применение в качестве ключевых элементов конструкции синтетических материалов дает возможность работать с любыми типами жилых построек, в который выполняется установка теплого водяного пола. Полистирольная система подходит как для бетонных перекрытий, так и для деревянных конструкций. Ключевая особенность технологии — возможность осуществлять укладку наборной конструкции непосредственно на старые покрытия.
Сухая засыпка Knauf для полов
Последовательность действий укладки в этом случае следующая:
- на чистую и выровненную поверхность необходимо уложить полиэтиленовую пленку, толщина которой составляет 150-200 мкр. В местах стыков пленка укладывается внахлест (10 см). Стыки нужно заклеить монтажным скотчем;
- по периметру отапливаемого помещения на несущих стенах укладывается демпферная лента;
- сверху на полиэтиленовую пленку можно укладывать профильный пенополистирол;
- сверху выполняется монтаж трубы водяного контура и теплораспределительных пластин;
- в участках изгибов труб, где оканчивается пластина, под трубы делают подкладки из полиэтиленовой пленки;
- после того как греющая труба будет уложена, всю конструкцию нужно снова накрыть полиэтиленовой пленкой, толщина которой составляет 100-200 мкр;
- далее на конструкцию помещаются листы ГВЛ в два слоя. Общая толщина данного покрытия должна составлять не менее 20 мм.
После того, как все вышеописанные манипуляции выполнены, нужно определиться с финишным покрытием.
Заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого необходимо выполнить все действия, который предписаны основной технологией. В качестве плюса такого способа стоит выделить повышенную жесткость и прочность сухой стяжки.
Полистирольные системы нельзя применять для теплого пола, который подсоединяется к централизованной отопительной системе. Слишком высокий температурный режим нагрева теплоносителя может повредить пенополистирол.
Какая стяжка пола подойдет для теплого пола водяного типа
Два наиболее подходящих вида – полусухие версии и самовыравнивающиеся типы. Они не только позволяют подготовить поверхность для готового напольного покрытия, но и действуют так, чтобы поглотить тепло от UFH труб и направить его в пространство над полом. Они поддерживают комфортные, ровные температуры, а также сокращают потребление энергии, эксплуатационные расходы.
Стяжку следует укладывать как можно быстрее после установки UFH, чтобы свести к минимуму риск повреждения трубопроводов. Перед началом работ систему следует проверить на герметичность под давлением, а также поддерживать давление во время монтажа.
Технология обустройства стяжки
Очень важным моментом является выбор, каким бетоном заливать теплый пол. Смесь должна иметь такую консистенцию, чтобы ее легко можно было разравнивать правилом.
Если объем работы небольшой, раствор можно вымесить в емкости вручную, но для заливки большой квадратуры потребуется бетономешалка. Существует инструкция, поясняющая, каким раствором заливать теплые полы (подробнее: «Как выполняется стяжка для водяного теплого пола «).
Для замеса потребуется:
- 1 часть цемента, желательно марки М400;
- 4 части просеянного речного песка;
- вода для замеса тестообразной смеси;
- пластификатор и фиброволокно (прочитайте: «Применяем фиброволокно для стяжки — особенности «).
После приготовления раствора приступают к заливке пола. Сначала смесь выкладывают горкой и лопатой равномерно раскладывают по поверхности. Используя правило, выравнивают стяжку, передвигая его по направляющим маякам. Делать работу следует быстро, иначе смесь станет непригодной к использованию.
За один раз редко удается получить гладкую поверхность, не имеющую мелких неровностей. Проще уложить слой раствора немного выше профилей, а излишки его удалить утром правилом. Главное, чтобы смесь не успела окончательно застыть, но при этом она должна быть твердой.
Затем удаляют маяки из стяжки, чтобы они потом не заржавели, а образовавшиеся штробы заделывают свежеприготовленным раствором.
После того, как выравнивание завершено, бетонную поверхность смачивают водой и накрывают пленкой из полиэтилена. Эти мероприятия способны уберечь основание от быстрого высыхания и образования трещин. Делать это следует на протяжении 3-7 дней.
При выполнении заливки своими силами, специалисты рекомендуют использовать другие материалы. Например, это может быть полусухая стяжка пола на теплый водяной пол, которая имеет преимущества перед другими способами обустройства бетонного слоя (подробнее: «Устройство полусухой стяжки пола – инструкция по монтажу «). После ее применения не нужно выравнивать поверхность, да и высыхает она гораздо быстрее. Кроме этого, полусухая стяжка не дает усадку, на ней не бывает трещин.
Как своими руками правильно уложить теплый водяной пол, советы по монтажу
Удалить всю пыль можно пылесосом.
Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.
Демпферная лента
Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.
Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.
Монтаж нагревательных элементов
Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.
Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.
Металлическая сетка
Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.
Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.
Чистовая стяжка
Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен. Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.
Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.
Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.
Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.
Заключение
Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.
https://youtube.com/watch?v=NNm8KTCsG1E
Большинство людей хочет сэкономить при установке отопления своей городской квартиры или загородного дома в зимний период. Поэтому все больше людей останавливается на системе «теплый пол». Часть из них планирует установку этой системы отопления своими руками. Их интересует, как устанавливается стяжка под теплый пол своими руками.
Технология укладки чистового типа
Технология выкладки чистового покрытия не отличается от вышесказанного. Единственным отличием выступает толщина, а также необходимая проверка выложенного оборудования водяного пола. Здесь рекомендуется воспользоваться одним из способов.
Первый способ – доведение системы до рабочей температуры. Для начала нагревают воду до 20 градусов по Цельсию. Оставляют в таком состоянии на 3-4 часа, после чего поднимают температуру еще на 5 градусов. Если есть протечки, их устраняют любым доступным способом. Затем включают систему вновь. Так делают несколько раз в течение 2-3 дней, оставляя систему включенной на несколько часов. Можно оставить нагревательный элемент при повышенной температуре на сутки. Если за это время не будет протечек, приступают к заливке чистового пола.
Второй способ – повышают давление в трубах. Делают это сразу 2-3 раза подряд, после чего оставляют в таком состоянии на сутки. Отсутствие протечек разрешает заливку чистовой стяжки.
Для тестирования водной системы необходимо прикрепить предварительно трубы. В случае возникновения чрезвычайной ситуации это поможет избежать мастеру больших проблем.
Материалы, применяемые в работе
Для монтажа водяного теплого пола можно самостоятельно смешать материалы и получить раствор нужной консистенции. Для этого необходимо подготовить:
- песок фракцией 1.8-2.00 мм;
- портландцемент – категории не менее М-400;
- пластификатор – из расчета 1 л на 100 кг используемого цемента;
- полипропиленовая фибра – добавляется до нужной консистенции, примерно до 900 г на один замес;
- вода в нужном количестве.
Представленные материалы замешивают до однородной массы, чтобы не было комков. Если смесь не получается, рекомендуется воспользоваться растворонасосом. Полученный состав используется в течение полутора часов по назначению, в соответствии с соблюдением техники монтажа теплых полов на водной основе.
Этот способ замешивания помогает сэкономить денежные средства, а полученный раствор не уступает свойствам приобретенных готовых составов.

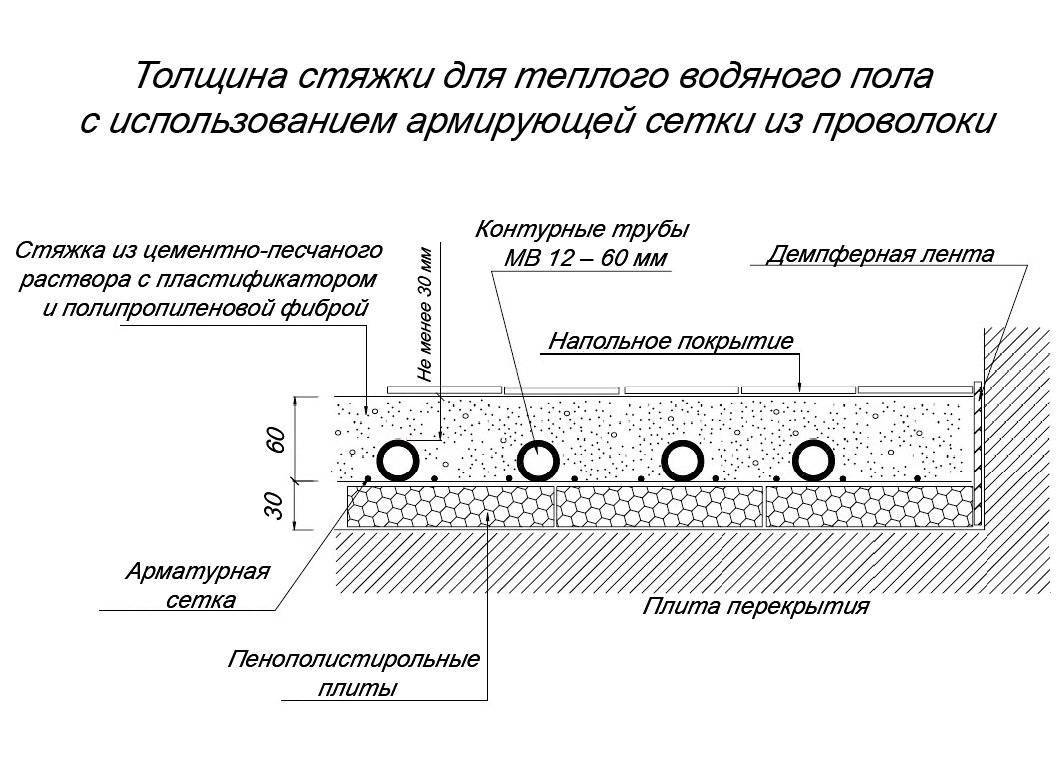

Какой толщины должна быть стяжка пола
Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.
Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.
Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.
Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:
- Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
- Утеплитель (его примерная толщина — 1 см).
- Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
- Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.
Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.
Минимальная толщина
Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.
Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.
Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.
Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.
Максимальная толщина
Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2. Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.
Рекомендованные наибольшие параметры:
- Для квартир, частных коттеджей — 95-100 мм.
- Для общественных помещений — до 200 мм.
- Для производства — 300 мм.
Высота пола должна быть не меньше 30 мм, чтобы слой оставался прочным, и не более 100 мм в жилых зданиях по принципу целесообразности. Организация пола по грунту требует добавочного утепления.
Электрические теплые полы
Две самые популярные их разновидности:
одиночный или уложенный на маты греющий кабель
пленочный и стержневой инфракрасный пол
Инфракрасная пленка
На что нужно обратить внимание при выборе инфракрасной пленки?
Она представляет из себя лист, с впаянными медными проводниками. Между ними с очень малым зазором, проложены токовые угольные дорожки, которые и являются греющим элементом.
В первую очередь смотрите на контакты. Они должны быть припаянными.
Если они сделаны пистонами, такое соединение крайне не надежное. Здесь будет происходить чрезмерный нагрев с созданием потенциального места пожара.
Пленка выступает в качестве разделителя между основанием теплого пола и декоративным покрытием. Поэтому ее нельзя укладывать туда, где будет заливаться стяжка.
Под плитку она не подойдет. Зато идеально подходит:
под ковролин
ламинат
линолеум
Если под эти же материалы уложить греющий кабель, то из-за расстояния между витками (шага укладки) вы будете четко ощущать границу тепла и холода – тепловую зебру.
Пленка же греет всю поверхность равномерно. Правда, некоторые боятся, что при таком обогреве ламината, из него будут выделяться вредные вещества. И поэтому нужно покупать специальный продукт с маркировкой ”для теплого пола”.
Это не так. Солнце гораздо больше нагревает ламинат, когда напрямую светит через окно. И ничего вредного при этом не выделяется.
Еще встречаются опасения по поводу сухости воздуха и пыли, которую теплые полы неизбежно поднимают вверх. Здесь все зависит не от режима работы обогрева, наличия или полного отсутствия радиаторов в комнатах, а от вентиляции.
Обеспечите регулярный приток свежего воздуха, и не будет никаких проблем. А если закупорить все окна, то и с батареями центрального отопления будете задыхаться.
Примерный расчет расхода электроэнергии при обогреве дома пленочными теплыми полами:
Теплый пол по грунту
На начальном этапе работ по грунту необходимо правильно обустроить черновой пол, т.е. основание, на которое будет уложено финишное покрытие.
Самым распространенным основанием для теплого пола является бетон.
Но прежде чем начать описание технологического процесса обустройства бетонного основания пола по грунту, нужно заметить, что не все грунты пригодны для его заливки. Должны быть соблюдены следующие условия работ по грунту:
Схема теплого пола с профнастилом.
Первое: уровень залегания грунтовых вод не должен превышать 4 метра, чтобы не произошло затопление пола, и не было подсасывания влаги. Второе: грунт ни в коем случае не должен быть подвижным. На подвижных грунтах бетонное основание — пирог, да и весь пол может достаточно быстро разрушиться и при этом повредить фундамент дома. Третье: грунт перед началом работ обязательно должен быть сухим.
Работы по грунту начинаются с разметки уровня чистового пола. Возьмем за ориентир нижнюю часть дверного проема, от которого на высоте 1 м наносим на стене метку. Затем, от этой метки, которая должна быть обязательно, проводится горизонтальная линия по всем стенам помещения. Горизонтальное направление очерчиваемой линии обязательно контролируется при помощи уровня. После этого по всему периметру помещения нужно нанести метки на 1 м вниз от нанесенной линии. Соединив нанесенные метки горизонтальной чертой, получим уровень финишного покрытия пола. Для удобства проведения дальнейших работ в углах комнаты можно забить гвозди и натянуть шнур.
После того как из помещения будет удален весь строительный мусор, необходимо сформировать из нескольких слоев определенной толщины подушку (пирог) для бетонного основания пола. Укладывается слой гравия (5-10 см) с последующим поливом водой и уплотнением. Следующий слой — песок (10 см), полив и уплотнение. Третьим слоем засыпается щебень (10 см), который после тщательного выравнивания нужно уплотнить. При формировании подсыпки обязателен контроль горизонтали при помощи уровня.
Верхний слой требуемой толщины подушки из щебня по грунту трамбуется до тех пор, пока не будет наблюдаться острых углов, которые могут повредить следующий гидроизоляционный слой. Для гидроизоляции можно использовать рулонные материалы, несколько слоев рубероида или полиэтиленовую пленку (не менее 200 микрон толщины) или их смесь. Материал следует расстелить правильно, по всей площади помещения. Края гидроизоляции заводятся с нахлестом на стены до «нулевого» уровня, где крепятся при помощи скотча. Если в помещении укладывается несколько полос полотна, то стыки застилаются внахлест до 20 см и скрепляются клейкой лентой.
К стенам по периметру помещения крепится разделительный слой — полосы утеплителя толщиной 20-30 мм. Ширина полос должна достигать «нулевого» уровня.
Затем, по грунту, формируется монолитная, с самовыравнивающимися свойствами, бетонная подготовка пола. Для ее заливки применяется тощий бетон (класс В7,5 -В10), фракция щебня 5-20 мм. Толщина бетонного слоя должна быть 50-80 мм. Бетонную подготовку следует армировать стеклопластиковой или металлической сеткой. Армирующий каркас нельзя устанавливать непосредственно на слой гидроизоляции, т.к. в этом случае он будет не только бесполезным, но и лишним. Каркас приподнимается на 1/3 толщины предполагаемого бетонного слоя, для чего применяются специальные подставки 2-3 см высотой.
Ошибки и правила при монтаже теплого пола
1
Их хватает максимум на 1 сезон, а то и меньше. Вот наглядный видеоэксперимент, что происходит с подобными фольгоизолами.
https://youtube.com/watch?v=UpmxazT7nyI%3F
Не занимайтесь пустой тратой ваших денег. Кроме того, без армирования тонкой стяжки, в результате разрушения фольгированной изоляции, может произойти просадка и растрескивание напольного покрытия.
Лучшее решение – применить в качестве изоляции экструдированный пенополистерол плотностью 35кг/м3 или мультифольгу.
Основа мультифольги это воздушные карманы в виде таблеток или пупырышков. Они очень прочные и просто так их раздавить не получится.
По ним спокойно можно ходить сколь угодно долго. Причем алюминиевое покрытие нанесено с обратной стороны, т.е. повредить и разъесть его стяжкой не возможно.
2
Это некий демпфер, который прокладывается по периметру плиты с теплым полом. Он необходим для компенсации расширения стяжки, которое неизбежно происходит при ее нагреве.
Если этого не сделать, бетонная стяжка будет упираться в стены и ей останется два варианта, либо ломать эти сами стены, либо ломаться самой. При заливке, край демпферной пленки должен быть выше стяжки, потом лишнее обрезается.
3
Так как все расширения при нагреве такого бетонного пласта, одна лишь отбортовка компенсировать не сможет.
45
Ничего из этого не должно попасть в вашу стяжку.
6
Такая толщина бетона поможет спасти вас от растрескивания даже при не совсем качественном цементе.
Кроме того, 85мм помогают от полосатости (тепловой зебры). Ну и последнее, это инерционность такой стяжки.
Если у вас энергоноситель электричество, в ночные часы по более дешевому тарифу можно ”разогнать” теплый пол и не включать котел целый день. Запасенного тепла должно хватить до вечера.
Такой режим отопления примерно обходится в 3 раза дешевле обычного.
7
В конечном итоге, вам нужно получить бетон, который будет с легкостью выдерживать температурные деформации.
8
В первую очередь, когда вы вынуждены вместо 85мм заливать стяжку всего 50-60мм. Но по возможности этого нужно избегать.
9
Даже если эта сцепка произойдет, то все оторвется при первом нагреве плиты. Плита теплого пола, образно говоря, должна ”плавать” без связи с основанием и со стенами.
10
Система должна быть заполнена и давление должно составлять 3 bar. В первую очередь это связано с необходимостью сохранения геометрии и формы трубы. Без давления внутри, ее легко смять.
https://youtube.com/watch?v=WDs3KYrCINE%3F
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

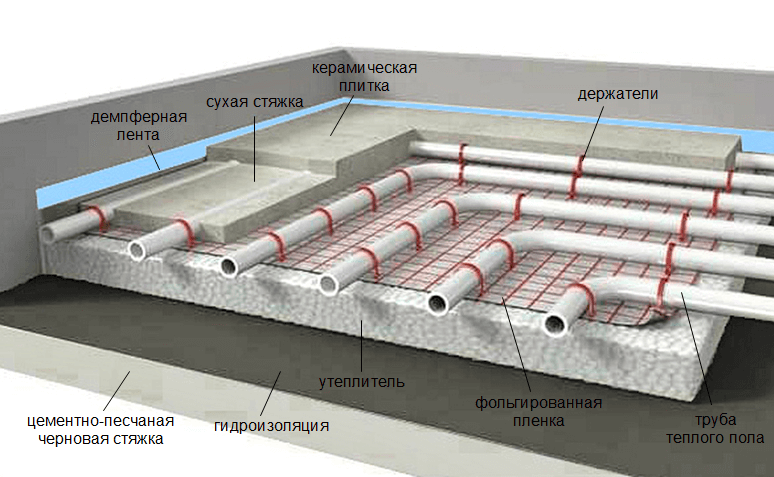

Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Устанавливаем маяки для выравнивания пола
На противоположных стенах помещения на заранее размеченной линии уровня верха стяжки фиксируем дюбели. Натягиваем между ними прочный шнур.
Натягиваем прочный шнур для установки маяков
В роли маяка у нас будет играть металлический профиль. Он должен быть установлен на деревянные клинья так, чтобы его верхний уровень совпадал с натянутым шнуром.
Маяки должны располагаться в 0,5 метра от стен и на расстоянии, меньшем, чем используемое для выравнивания стяжки правило.
Процесс установки маяков для стяжки пола – фото
Выставленные маяки необходимо прочно зафиксировать на поверхности пола. Для этого рядом с профилями присверливаем к перекрытию саморезы..
Обратите внимание, что профиль не должен провисать между креплениями. В случае необходимости добавьте дополнительные опоры
Устанавливаем маяки для стяжки пола – фотографии
Используя вязальную проволоку, прикручиваем маячные рейки к саморезам, добиваясь жесткой фиксации маяков.
Жестко фиксируем маячные рейки с помощью проволоки
По периметру нашего помещения укладываем специальную демпфирующую ленту, которая должна предотвращать тепловую деформацию стяжки.
