Основные разновидности радиаторов
В конструктивном отношении, различают трубчатые и панельные радиаторы из стали. Поскольку первые используются довольно редко, начнем с тех, которые встречаются чаще всего.

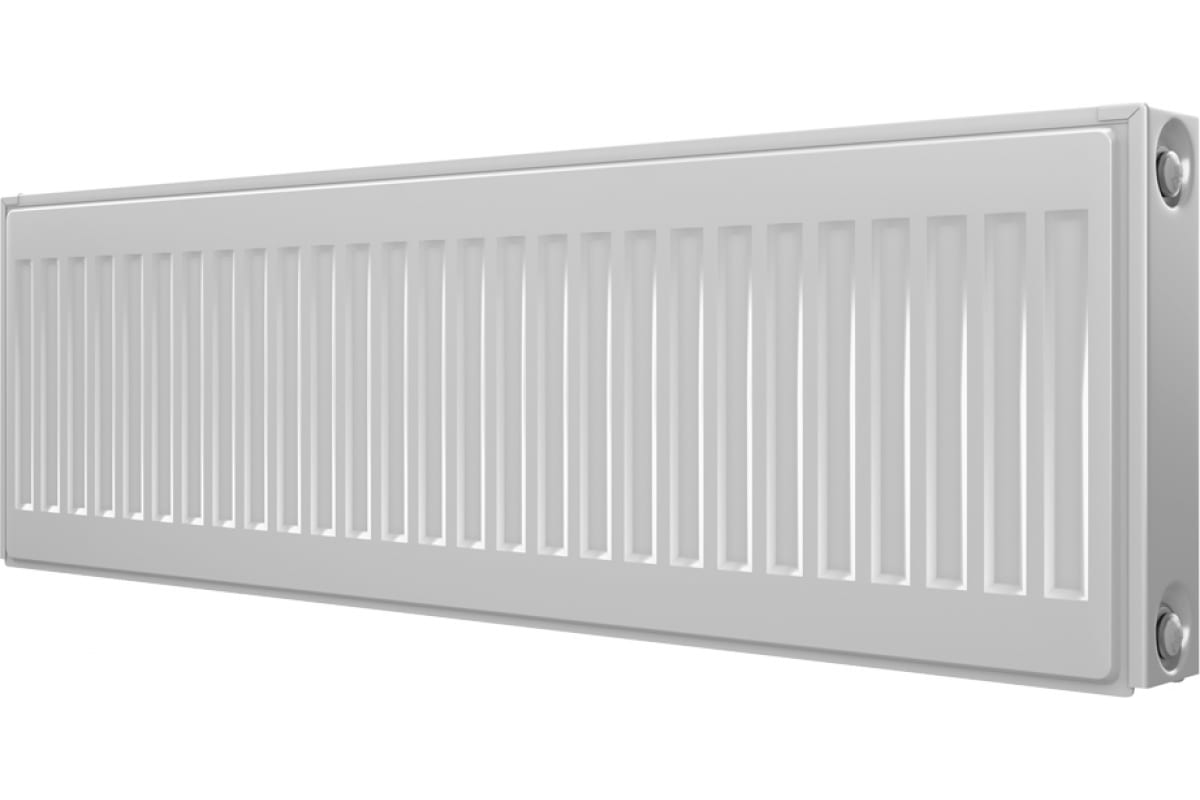

Панельные радиаторы
Модели таких радиаторов объединяются в следующие типы:
Стальной радиатор Тип 10
Радиаторы данного типа представляют собой штампованную панель, на которой отсутствуют конвекционные ребра и облицовочные решетки. Данная модификация больше всего распространена в медицинских и детских учреждениях, поскольку обеспечение чистоты таких изделий не вызывает никаких трудностей. В ценовом отношении они наиболее доступны.
Стальной радиатор Тип 11
Очень напоминает описанную выше модель, отличаясь лишь присутствием конвекционных ребер на тыльной стороне изделий. Эта особенность является причиной их более высокой эффективности обогрева.
Стальной радиатор Тип 20
Модели этого типа образованы двумя панелями, соединенными с помощью трубок. Существенная мощность этих изделий позволяет использовать их для обогрева помещений больших размеров.
Стальной радиатор Тип 21
На одной панели этих моделей установлена конвекционная решетка, заметно повышающая теплоэффективность изделий. Облицовка торцов, решетка, установленная в верхней части, положительно отражаются на их эстетичности.
Стальной радиатор Тип 22
Модели этого типа очень популярны и зачастую устанавливаются в составе систем отопления частных домов. Эти изделия имеют декоративную наружную облицовку, а между двумя образующими их плитами установлены конвекционные решетки, повышающие их теплоотдачу. Привлекательность таких изделий состоит в оптимальности соотношения цена-качество.
Стальной радиатор Тип 30
Три плиты, образующие изделия этого типа, лишены конвекционных элементов. Подобные изделия подходят для таких помещений, где конвекция и поднимаемая ею пыль крайне нежелательны.
Стальной радиатор Тип 33
Стальные радиаторы этого типа являются самыми мощными, благодаря наличию в них трех оребренных панелей. Существенный недостаток таких изделий состоит в их большой толщине.
Подбирая необходимую модель, предпочтение лучше отдать известным брендам, надежность которых уже известна и сомнению не подлежит.
Трубчатые радиаторы
Конструкция трубчатых радиаторов состоит из нескольких рядов трубок, обеспечивающих циркуляцию теплоносителя. Относительная дороговизна таких моделей является причиной довольно незначительного спроса на них.
На представленной ниже схеме изображены основные встречающиеся в продаже конструктивные варианты трубчатых радиаторов, толщина которых определяется числом труб, образующих изделия.
Как посчитать необходимое количество радиаторов и какую марку выбрать
Расчет количества стальных радиаторов, которые необходимо установить в одной комнате, довольно прост. Для этого следует определить общую мощность, требующуюся для ее отопления, и поделить на мощность, обеспечиваемую одним изделием. Все отправные данные можно отыскать в справочниках и в паспорте радиатора.
Если говорить о рейтинге брендов, то их позиционирование отличается от типа к типу. Для примера возьмем тип 22, модели размером 50 х 50 см. С точки зрения теплоотдачи, места распределяются следующим образом:
- 1 место – белорусская марка «Лидея», теплоотдача которой составляет 1080 Вт;
- 2 место – итальянская марка «DeLonghi» с теплоотдачей 1079 Вт;
- 3 место – немецкая марка «Kermi» с теплоотдачей 965 Вт.
Емкость систем изделий этих марок соответственно составляет 3,3 л, 3,1 л и 2,7 л.
Итак, теперь вы теоретически вооружены. Дело выбора подходящего стального радиатора за вами. Удачного вам выбора!
Следующее видео позволит вам узнать больше сведений об описанных нами радиаторах:
https://youtube.com/watch?v=ydHZm0q9CWc%25C2%25A0
Помните, что любые ваши комментарии представляют для нас огромный интерес.
Нажмите, на одну из кнопок, чтобы мы могли узнать понравилась вам статья или нет.
Мне нравитсяНе нравится
Достоинства и недостатки Стальных радиаторов
Характеризуя стальные радиаторы, будем придерживаться общепринятого подхода: начнем с их достоинств, которые состоят в следующем:
- ценовая доступность, позволяющая обзавестись качественными изделиями, которые будут надежно работать в системах отопления любых домов;
- небольшая масса, облегчающая транспортировку и уменьшающая нагрузку на стеновые конструкции;
- доступность выполнения работ по установке, позволяющая выполнять их своими силами, не обращаясь к специалистам;
- конструктивная простота, являющаяся залогом эксплуатационной надежности и, следовательно, долговечности;
- эксплуатационная экономичность, подтвержденная объективными расчетами специалистов;
- эстетичность исполнения, позволяющая устанавливать стальные радиаторы практически повсюду.
Говоря о радиаторах из стали, нельзя обойти вниманием и их недостатки, основными из которых являются:
- подверженность коррозии, возрастающая при отсутствии в системе жидкости, вследствие чего специалисты рекомендуют пользоваться лишь качественными теплоносителями, не допускать длительного простоя порожней системы;
- предел рабочего давления на уровне 10 бар обусловливает возможность использования стальных радиаторов лишь для отопления частных домов.
Уникальные технологии и конструктивные особенности
Панельные радиаторы отопления различных изготовителей имеют идентичную конструкцию, отличаются качеством изготовления. Чтобы повысить эффективность работы прибора, его привлекательность для покупателя, производители применяют различные инновационные технологии и новые конструктивные решения.
Технология Х2 от Kermi
Как известно, наибольшая эффективность обогрева достигается при рабочем значении температуры теплоносителя. В системах центрального отопления очень часто температура жидкости меньше требуемых значений, что снижает теплоотдачу прибора.
Запатентованная технология Х2 позволяет при недостаточной температуре жидкости последовательно включать панели в работу, регулируя площадь теплоотдачи, тем самым увеличивая ее эффективность. Это дает возможность при нормальной эксплуатации использовать только переднюю панель, а при необходимости увеличения мощности обогрева подключать следующие. В нормальном режиме работы задняя панель выполняет функцию экрана.
Преимущества радиаторов Х2.
Увеличение температуры передней панели за счет временного прекращении подачи теплоносителя в последующие позволяет увеличить теплоотдачу на 100% и на 20% снизить потребление электроэнергии циркуляционного насоса (если используется система с принудительной циркуляцией). Изменение площади теплоотдачи делает возможным принцип динамической инерционности, благодаря которому прибор с одной работающей панелью нагревается на 25% быстрее, чем двухпанельный при той же температуре теплоносителя.
Вертикальные панельные радиаторы.
Вертикальное и угловое размещение
Не все помещения предусматривают наличие места для монтажа стандартного горизонтального радиатора. Торговая марка Arbonia представляет модели серии Heizwand с вертикальным и угловым расположением, которые впишутся даже в самый нестандартный дизайн интерьера. Для последних этажей частных домов идеально подойдут модели со скошенной верхней частью, уклон которой можно подобрать в соответствии с наклоном крыши.
Радиаторы серии Heizwand от Arbonia.
Нестандартная окраска
Чтобы сделать радиатор эффектным объектом интерьера, не обязательно использовать нестандартные геометрические формы. Компания Korado предлагает своим покупателям выбрать привлекательный из более чем 20-ти вариантов окраски моделей серии Klasik.

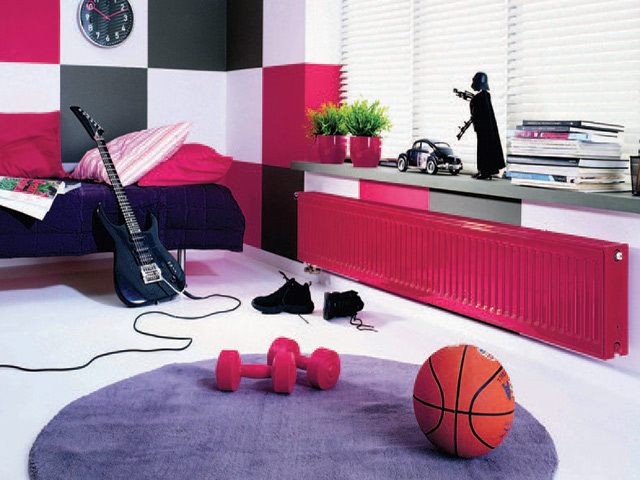

Один из вариантов окраски.
Нужный цвет достигается благодаря слою эпоксиполиэфирного порошкового лака, который наносится специальным распылителем. Затем изделие нагревается в печи до полного затвердевания лака, в результате чего получается прочное и стойкое покрытие.
Подбор цвета под оформление интерьера комнаты.
Дополнительные аксессуары
Конструкция панельных радиаторов отопления серии Radik от Korado предусматривает возможность установки сушилки, которая представляет собой металлическую трубку, закрепляемую в верхней части прибора на расстоянии 55 мм от передней стенки. Она может использоваться для эффективной и безопасной сушки полотенец, одежды общим весом до 5 кг. Сушилка легко навешивается на передней панели, не требует снятия верхней решетки.
Нижнее подключение
Варианты подключения при наличии нижних присоединительных патрубков.
Большинство моделей имеет 4 присоединительных патрубка, которые выведены попарно на левую и правую боковые стороны. Это позволяет выбрать один из возможных вариантов подключения – боковое, седловое или диагональное. Каждый из перечисленных вариантов предполагает, что разводка труб отопления должна выполняться уже после того, как выбрана конкретная модель отопительного прибора и известны его размеры.
Радиаторы Purmo серии Ventil Compact имеют в своей конструкции два дополнительных присоединительных отверстия, выведенных на нижнюю сторону прибора. Расстояние между патрубками стандартизовано и составляет 50 мм, поэтому такой прибор может быть приобретен и установлен уже после того, как выполнен монтаж трубопровода. Также нижнее расположение отверстий придает радиатору более эстетичный внешний вид.

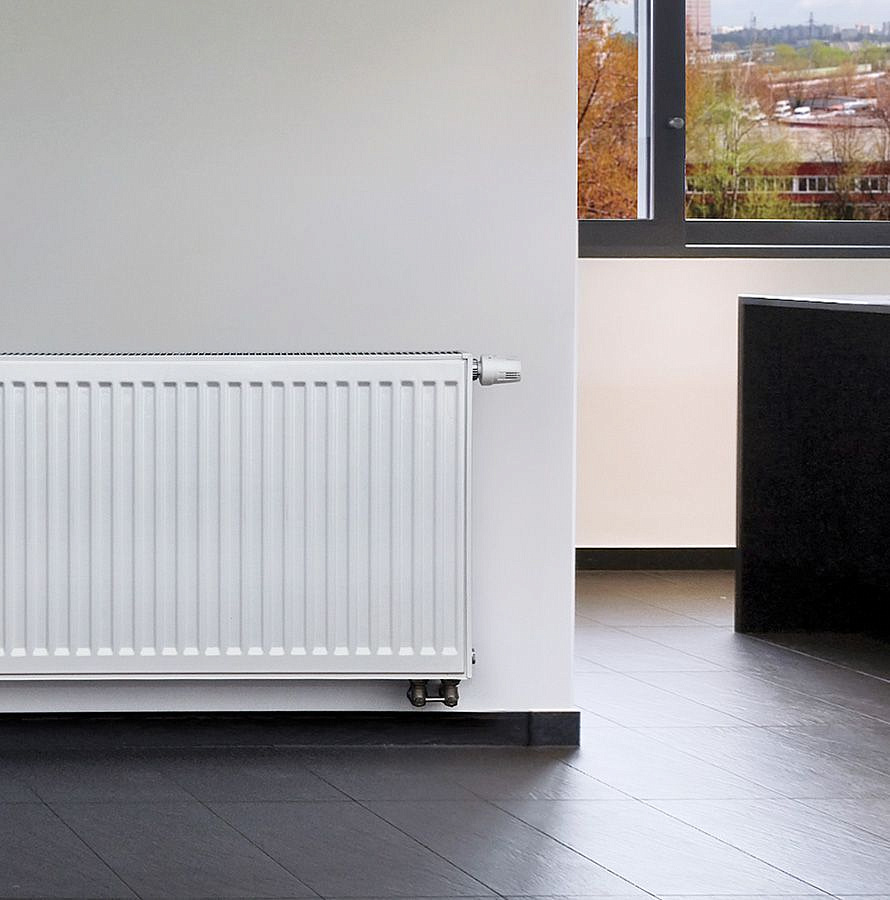

Панельный радиатор – стильный и компактный отопительный прибор.
Сравнив характеристики, особенности конструкции изделий различных производителей, каждый сам для себя решает, какие лучше панельные радиаторы отопления в зависимости от бюджета проекта и планируемых условий эксплуатации. Рынок отопительной техники предлагает широкий выбор панельных радиаторов российских, турецких и европейских производителей, сравнив которые, можно выбрать модель, оптимальную по стоимости и эффективности.
Конструкции и разновидности стальных радиаторов
Так как сталь является материалом высокотехнологичным, то именно по причине таковых свойств, она была выбрана для производства современных радиаторов
Благодаря ее пластичности, прочности и гибкости, очень хорошей возможности «держать» сварочный шов и высокой теплопроводности (а это самое важное в данном материале), сталь стала именно тем материалом, что обеспечивает соответствие всем требованиям при создании систем отопления и радиаторов в частности
Эти радиаторы отопления бывают двух основных типов:
- панельный вариант;
- трубчатый.
Первый тип по своей конструкции имеет от одной до трех панелей внутри самого изделия. Панели имеют свою структуру. Внутри каждой из них имеется два плоских профиля сваренных по контуру. Изготавливаются эти панели наиболее дешевым методом современных технологий – штамповкой. Затем создаются специальные каналы овальной формы, обеспечивающие направления для транспортирования тепла. Простота производства, применение недорогой роликовой сварки, а также самые минимальные требования к процессу сборки, которая производится путем соединения с помощью патрубков, обеспечивает и вполне низкую цену этого изделия.
Стремясь увеличить теплоотдачу радиаторов, конструкторы предусматривают возможность добавления к панельным их видам внешних ребер. Для этой цели применяются особо тонкие стальные листы, что обеспечивает их быстрый прогрев и такую же скорость передачи тепла. Увеличение конвекции, что достигается применением данного конструкционного решения, позволяет рассчитывать на более быстрый прогрев воздуха в помещении. При соединении панелей в ряд, причем, когда их применяют несколько штук сразу, для них применяют специальные кожухи, что крепятся с обеих сторон. Такие радиаторы делятся на несколько типов, что обусловлено количеством панелей нагревания и конвекции внутри каждого типа.
Типы стальных радиаторов
Панельные стальные радиаторы отопления делятся на следующие типы:
- Тип 10 – не имеет облицовки, в нем отсутствует конвектор и применен только один ряд панелей.
- Тип 11 – имеет один ряд панелей, один конвектор, но не оборудован решеткой в верхней части.
- Тип 20 – оснащен двумя рядами панелей, но не обладающий конвектором при наличии решетки, выпускающей теплый воздух.
- Тип 21 – радиатор двухрядный, имеет конвекционные ребра в закрытом кожухе.
- Тип 22 – две панели, два конвектора и кожух.
- Тип 30 – это уже трехрядный радиатор, но без наличия конвекционного оребрения, при наличии воздуховодной решетки.
- Тип 33 – применяет в своей конструкции три панели, три конвектора в закрытом кожухе.
Исходя из этой классификации, становится понятно, что в зависимости от их конструкции качество и скорость теплоотдачи отличается. Так радиаторы, принадлежащие к типам 10 и 11, не обладающие конвекторами будут обеспечивать тепло только путем прямого нагрева воздуха в помещении. А это значит, что на это потребуется либо больше времени, либо выше мощность системы. Все радиаторы с конвекторами наиболее экономичны и эффективнее их безконвекторных вариантов.
Благодаря тому, что эти изделия легки, негабаритны – это делает их не только удобными в монтаже, но и не требует много места для своего размещения в квартирах, что немаловажно в современных условиях катастрофической нехватки места. Все эти свойства стальных радиаторов и привлекают к себе сегодня владельцев квартир и собственных частных домов
