Создание геодезической разбивочной основы

Обеспечение строительной площадки объектами строительного хозяйства

В обеспечении строительной площадки объектами строительного хозяйства входит устройство:

• складов для хранения строительных материалов, конструкций, изделий, инструментов, навесов;
• временных зданий – бытовых помещений (гардеробов, душевых, умывальных), помещения для приема пищи и обогрева рабочих, конторы прораба, туалетов и др.;
• временных дорог и инженерных сетей;
• временного ограждения;
• площадки для приема раствора и бетона.

В качестве временных зданий экономически выгодно использовать сносимые здания, если они не находятся в зоне строительства здания, сооружения.

https://youtube.com/watch?v=jGkLPSy9uNw%3F

Мне нравитсяНе нравится

Правовое значение геодезических работ

Геодезические работы, в т. ч. на строительной площадке, требуют от исполнителя квалификации, подтверждённой участием в саморегулируемой организации (СРО). Ответственность участника СРО за некачественное оказание услуг страхуется каждым участником самостоятельно.

Данные работы являются лишь одним из этапов застройки, однако, очень важным этапом. В случае отказа управления архитектуры и градостроительства выдать разрешение на ввод в эксплуатацию по окончании строительства, данный отказ придётся обжаловать в суде. Для доказательства безопасности здания может потребоваться экспертиза, которую независимая организация сможет провести по строительной документации и имеющейся геодезической основе, на плане и на местности.

В случае возникновения дефектов здания и предъявленных в связи с этим требований о возмещениях и компенсациях, необходимо установить ответственное лицо. Если дефекты возникли в результате строительного брака, проектировщики и создатели геодезической основы не могут нести ответственности, так как строители допустили брак уже после создания основы. Если же причина в геодезической основе и нарушениях размеров и пропорций зданий, необходимо выяснить, возникла ли ошибка при проектировании (проверить план основы) либо при строительстве (определить координаты сохранившихся опорных знаков).

Итак, геодезическая основа имеет важное правовое значение:

• для выдачи разрешения на строительство;
• для ввода здания в эксплуатацию;
• для рассмотрения споров о качестве строительства.

Можно поручить весь комплекс работ одному подрядчику, который начнёт строительство, в том числе, с геодезической основы. В этом случае у заказчика не возникнет необходимости искать отдельного подрядчика-геодезиста, но если сначала заключается договор с геодезистом, в нём необходимо прописать обязанность исполнителя предоставить планы основы в нескольких экземплярах для резервного хранения у заказчика и предоставления подрядчику-строителю.

”

Какие существуют разновидности ГРО?

• Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
• Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

• Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
• Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

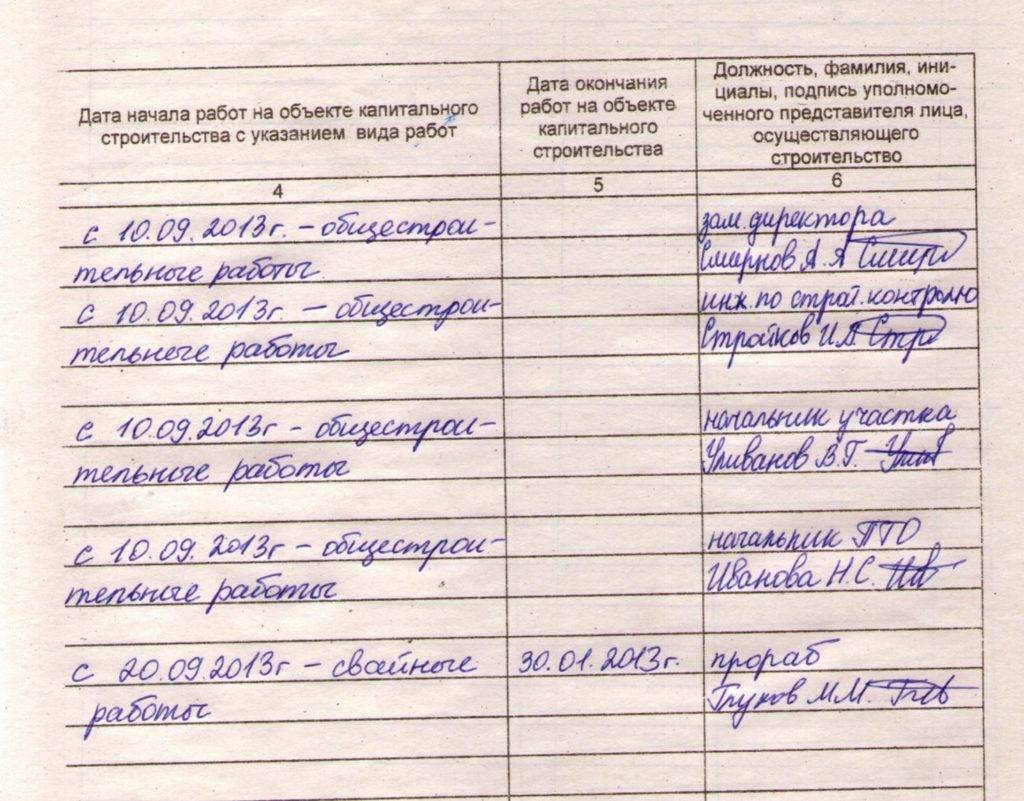

Реестр исполнительной документации

Для удобства контроля приемосдаточной документации каждый из оформленных документов, находящийся в папке, в обязательном порядке заносится в один общий реестр данной папки с присвоением документу сквозной нумерации.

Многостраничные документы, имеющие собственную нумерацию страниц (журналы работ, паспорта на оборудование и так далее) вносятся в реестр одной строкой. Номер этим документам присваивается по общему списку, и, как правило, только первому листу – то есть, обложке этого документа. Но в основном реестре обязательно указывается количества листов.

Маркировка осуществляется как на лицевой стороне папки, так и на корешке. Отметки должны содержать следующую информацию:

• наименование объекта строительства;
• сведения о Заказчике-Застройщике;
• наименование раздела проекта;
• порядковый номер папки по разделу;
• сокращенную информацию о документах, то есть рабочие чертежи, исполнительная документация, сопроводительная документация.

Необходимо отметить, что в исполнительную документацию, помимо вышеназванных, может входит и множество других документов, которые включаются по рекомендации участников строительства и с учетом их специфики. К примеру, это может быть и журнал сварочных или бетонных работ, а также журналы входного и операционного контроля качества, исполнительные геодезические схемы, ППР и так далее.Пример заполнения журнала работ

Как выполнить вынос в натуру?

Способом полярных координат осуществляется вынос в натуру, в максимальном количестве случаев. Заданное направление определяется именно так. После создается разбивочная сетка в виде пересекающихся осей, образующих прямоугольники. Размер последних может быть разным, все зависит от проекта.

Знаки устанавливаются в точках, образованных в местах пересечения осей. Также сюда относят:

• Линии триангуляции.
• Сеть нивелирную.
• Линии красные.

Для точных СМР все это потребуется. Знаки для создания ГРО должны сохраниться. Также при планировании производится оценка климата.

Контроль необходимо осуществлять на каждом из этапов, поэтому требуется провести исполнительную съемку. Сведения о проверке заносят в исполнительные документы.

Способы подготовки проектных данных

_______ На разбивочных чертежах показываются координаты проектных точек сооружения, а также углы и линии, определяющие положение этих точек относительно пунктов геодезической сети.

_______ В качестве проектных точек выбираются точки, определяющие положение главных осей сооружения.

_______ Существует три способа подготовки проектных данных:

• графический, • графоаналитический, • аналитический.

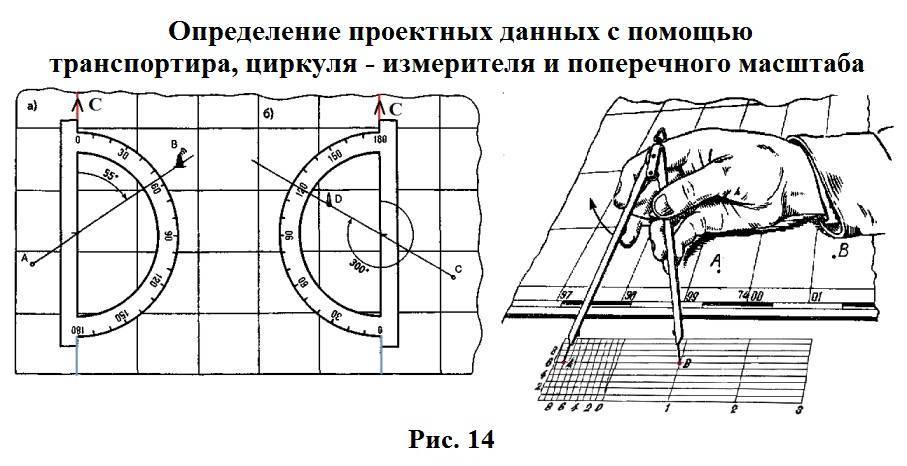

_______ При графическом способе все проектные данные (координаты, углы, линии) определяются графически на генплане с помощью циркуля-измерителя, поперечного масштаба и транспортира. Точность полученных данных зависит от масштаба.

_______ К – графическая точность определения длины (принять 0,2 мм);_______М – знаменатель масштаба._______Например, для масштаба 1:1000 ошибка в определении длины линии (∆d) будет равна:

_______ Ошибка измерения угла примерно 0,1º = 6′._______Способ простой, но точность его невелика.

_______ При графоаналитическом способе часть проектных данных определяется графически, а часть – аналитически. При этом внутренние габариты определяются точнее.

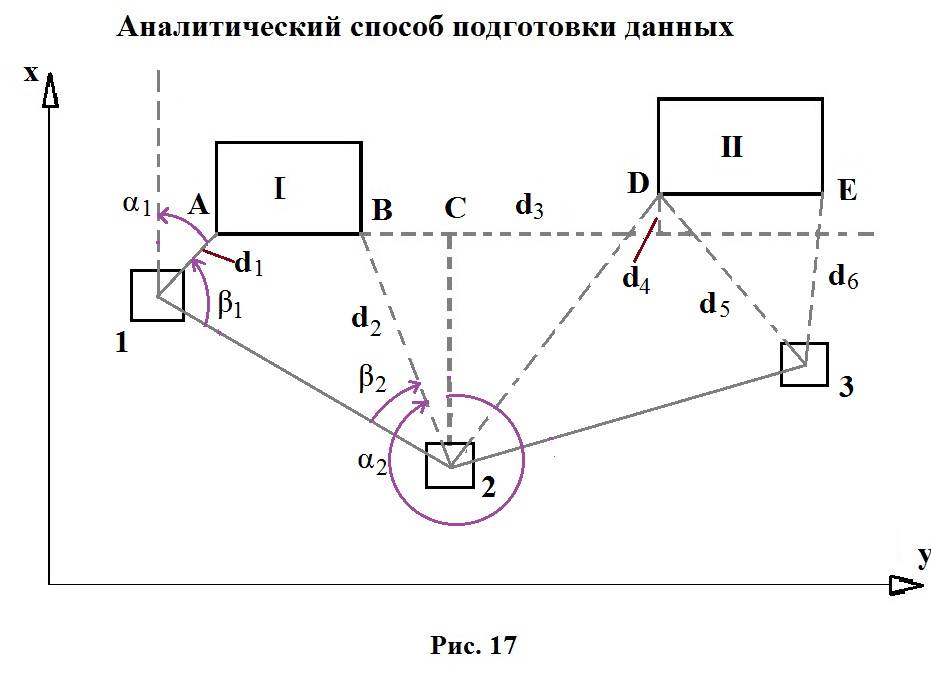

_______ При аналитическом способем все данные определяются аналитическим путем.

Координаты А и В определяются из результатов привязки.

_______ Необходимые данные для разбивочных работ (чертежей), определяются из решения обратных данных.

Оформление и регистрация в государственных органах

Согласно требований, предъявляемых к выполнению геодезических работ, результаты исследований должны быть оформлены документально в виде заключений. Они в обязательном порядке должны быть зарегистрированы в Архитектурном бюро по месту проведения съемки, перед чем осуществляется их согласование.

Схема работы геодезической организации:

Фирма, предоставляющая услуги по геодезической съемке и исследованиям должна иметь соответствующую лицензию на выполнение подобных работ. Только в таком случае их заключения могут пройти все процедуры согласования и быть зарегистрированы в соответствующих органах.

В среднем здесь выделяют такие этапы:

1. Заключение договора
2. Выезд бригады геодезистов для выполнения работы на местности
3. Выполнение съемки с использованием специального оборудования
4. Вычерчивание топографической карты участка
5. Оформление полученных результатов в письменном виде
6. Оплата и передача результатов заказчику
7. Работы по согласованию геодезической съемки

Последовательность и этапы могут быть скорректированы в зависимости от конкретных условий, целей и задача заказчика, поэтому схема является приблизительной.

Подготовка разбивочной геодезической основы

Геодезическая разбивочная сеть необходима впервую очередь для разбивки точек и линий объектов на строительной площадки. По координатам заложенным при ее создании проводят вынос с проекта в натуру осей зданий, перенос параметров инженерных сооружений с выполнением последующих геодезических работ по деформационному мониторингу и проведению исполнительной съемки.

Компания «Промтерра» работает с объектами любой сложности, предоставляя точные результаты, включая математические расчеты, проверку на деформации, чертежи, топографические планы и документацию. Заказчик имеет право контролировать процесс выполнения разбивки для строительства на любом этапе. С этой целью могут быть проведены выборочные проверки измерений.

Принимать работу можно только в том случае, если все параметры сходятся. Геодезисты работают по проверенным методам и с надежным геодезическим оборудованием, поэтому сопровождение строительства зданий и точность создания разбивочной сети всегда проходит на высоком профессиональном уровне.

Зачем проводить разбивку

Строительство зданий и сооружений – процесс многоэтапный и сложный. Для того чтобы «на выходе» получился объект, в полной степени отвечающий всем существующим нормативам, надежный и качественный, на каждой стадии строительного процесса необходимо соблюдать установленные правила. В частности, прежде чем приступать к закладке фундамента проводится разбивка осей на участке будущей постройки.

• Бланк и образец
• Бесплатная загрузка
• Онлайн просмотр
• Проверено экспертом

Разбивку проводит геодезист, основная задача которого заключается в том, чтобы перевести расчеты планов и чертежей на местность, создать правильную расстановку объекта и самое главное – достичь абсолютного согласия с размерами, по которым в дальнейшем будут выстроены перекрытия и стены. Любые расхождения с чертежами ослабят конструкцию, снизят ее прочность и сделают негодной в длительной эксплуатации.

В самых крайних случаях плохая работа геодезиста может привести к деформации здания и его частичному или даже полному разрушению. Именно поэтому специалист, занимающийся разбивкой осей, должен иметь высокую квалификацию и точно понимать значение своей работы.

Всего существует четыре вида осей, которые подлежат разбивке, и все они решают разные задачи.

Главные оси отвечают за соразмерность постройки, основные — оказывают влияние на форму и величину сооружения – эти два типа осей выстраиваются в самом начале. На этом же этапе геодезисты вбивают в нужных точках бетонные сваи или же ставят колья и осуществляют обноску, которая несколько выходит за крайние линии будущего контура.

Далее геодезисты проводят разбивку промежуточные осей различных частей объекта, по точкам, выявленным на предыдущей стадии, и одновременно с этим определяют уровни проектных высот. И, наконец, завершает работы разбивка технологических осей – они делаются с максимальной точностью. После завершения разбивочной работы составляется специальный акт.

Надо отметить, что после окончания разбивки осей участие геодезистов в стройке не заканчивается. Они проводят контроль на каждом этапе строительства, чтобы, если вдруг возникнут какие-то несоответствия чертежам, своевременно их обнаружить и вовремя устранить ошибки, позволив таким образом застройщику избежать больших потерь.

Скачать образец документа

Скачать в .doc/.pdfСохраните этот документ у себя в удобном формате. Это бесплатно.

Приложение 13 Обязательное к Строительным нормам и правилам. Геодезические работы в строительстве. СНиП 3.01.03-84

АКТ

ПРИЕМКИ-ПЕРЕДАЧИ РЕЗУЛЬТАТОВ ГЕОДЕЗИЧЕСКИХ РАБОТ

ПРИ СТРОИТЕЛЬСТВЕ ЗДАНИЙ, СООРУЖЕНИЙ

    "   " _______________ 19 ___ г.   ____________________________

                                          (место составления)

Объект ___________________________________________________________

                  (наименование объекта строительства)

9

Комиссия в составе:

ответственного  представителя  строительно-монтажной  организации,

передающей работы ________________________________________________

                          (фамилия, инициалы, должность)

ответственного представителя  строительно-монтажной   организации,

принимающей работы _______________________________________________

                          (фамилия, инициалы, должность)

рассмотрела представленную техническую документацию на выполненные

геодезические работы (схемы геодезической разбивочной основы   для

строительства,  внутренней  разбивочной  сети  здания, сооружения,

схемы   исполнительных   съемок,   каталоги   координат,  отметок,

ведомости и т.д.) при строительстве ______________________________

                                        (наименование объекта)

и произвела осмотр закрепленных на местности и здании знаков сети.

Предъявленные к приемке знаки разбивочной сети, их координаты, отметки, места установки и способы закрепления соответствуют представленной на них технической документации, и работы выполнены с соблюдением заданной точности построений и измерений.

    На основании изложенного комиссия  считает, что  ответственный

представитель строительно-монтажной организации __________________

__________________________________________________________________

                   (наименование организации)

сдал, а представитель строительно-монтажной организации __________

__________________________________________________________________

                   (наименование организации)

принял указанные выше работы по __________________________________

__________________________________________________________________

  (наименование объекта, отдельных частей зданий и сооружений)

Приложения: ______________________________________________________

                     (чертежи, схемы, ведомости и т.д.)

Представитель строительно-монтажной организации, передающей работы

__________________________________________________________________

   (подписи производителя работ, работника геодезической службы)

Представитель   строительно-монтажной   организации,   принимающей

работы ___________________________________________________________

     (подписи производителя работ, работника геодезической службы)

Скачать в .doc/.pdfСохраните этот документ сейчас. Пригодится.

Вы нашли то что искали?

* Нажимая на одну из этих кнопок, Вы помогаете формировать рейтинг полезности документов. Спасибо Вам!

Смежные документы

• Акт: образцы (Полный перечень документов)
• Поиск по фразе «Акт» по всему сайту
• «Акт приемки-передачи результатов геодезических работ при строительстве зданий, сооружений».doc

Документы, которые также Вас могут заинтересовать:

• Акт приемки-передачи перечисленных средств федерального бюджета при реорганизации иного получателя средств федерального бюджета
• Акт приемки-передачи документации (приложение к соглашению об уступке права (требования) (цессии))
• Акт приемки-передачи показателей доходов бюджета при реорганизации, передаче полномочий по администрированию (образец)
• Акт приемки-передачи показателей лицевого счета получателя бюджетных средств Московской области
• Акт приемки-передачи показателей доходов бюджета при реорганизации, передаче полномочий по администрированию
• Акт приемки-передачи принятых на учет бюджетных обязательств при реорганизации участников бюджетного процесса
• Акт приемки-передачи автомобиля
• Акт приемки-передачи кассовых выплат и поступлений при реорганизации участников бюджетного процесса
• Акт приемки-передачи показателей лицевого счета главного распорядителя (распорядителя) бюджетных средств
• Акт приемки-передачи показателей лицевого счета главного распорядителя (распорядителя) бюджетных средств (для отражения операций)

Особенности выполнения геодезической съемки

Всю работу, которая выполняется геодезистами, можно разделить на несколько этапов, следующих один за другим:

1. Топографическая съемка. Здесь специалист выезжает на место для обследования участка, берет пробы грунта, определяет наличие подпочвенных вод и производит топографические замеры.
2. Геодезические работы. На территории, где производятся исследования, могут располагаться подземные и надземные коммуникации, включая электроснабжение, теплотрассы, телефонные и интернет кабели и прочие. Помимо этого на данном этапе работ определяются уклоны и перепады высот, предоставляются рекомендации относительно расположения будущей застройки по сторонам света.
3. Работы по согласованию выявленных подземных коммуникаций с соответствующими коммунальными службами.
4. Инженерно-геологические мероприятия. Здесь производится доскональное исследование почвы как на местности, так и в лабораторных условиях. На основании расчета предоставляется письменное заключение относительно несущей способности грунта на исследуемом участке.
5. Оформление межевого плана. Создание плана предусматривает нанесение в натуре межевых знаков на участке, что позволяет с высокой точностью определить его границы по факту.
6. Рассмотрение проекта будущего строения и сравнение его с полученными результатами для проверки соответствия. При необходимости вносятся корректировки и поправки, даются ценные рекомендации относительно глубины и типа фундамента, точного места расположения дома.

Работу по геологии земельного участка обычно выполняет бригада из нескольких человек, в состав которой входят инженер-картограф, специалист по топографии и геодезист.

Состав работы по геодезии земельного участка:

• Исследования ландшафтных особенностей местности
• Определение точных границ земельного участка, что выявляется в результате межевания
• Выявление поворотных точек
• Анализ расположенных коммуникаций (в том числе и заброшенных – необслуживаемых)
• Съемка объектов строительства, расположены на участке

По времени на все геодезические работы обычно уходит порядка 3-4 недель, однако все зависит от площади надела, времени года, погодных условий и так далее.

Способы проведения разбивочных работ

Самостоятельно провести разбивку участка невозможно. Данный вид геодезических изысканий могут осуществить опытные инженеры-геодезисты. Квалифицированный исполнитель сможет правильно выбрать способ работ, подходящий для конкретного объекта:

1) Боковое нивелирование — данный способ используется для выноса координат строительных осей здания во время проведения разбивочных работ, а также при установке строения в проектное положение;

2) Способ полярных координат — применяется при разбивке постройки, где расстояние между вынесенными и начальными поворотными точками незначительное;

3) Прямая угловая засечка — координаты выносимой точки устанавливаются с помощью скрещивания точек опорной линии под установленным проектным углом;

4) Способ линейной засечки — используется для разбивки строительных осей здания;

5) Метод пересечения створов — применяется для выноса в натуру труднодоступных точек, когда использовать другие способы разбивочных геодезических работ невозможно;

6) Способ прямоугольных координат — данный метод задействуется, когда строительная сетка выполняет роль геодезической основы, вершины которой зафиксированы на стройплощадке.

Чтобы не допустить ошибок при строительстве и эксплуатации объекта, разбивочные работы лучше заказывать у профессионалов из ГЕОМЕР ГРУПП. Представители фирмы имеют опыт проведения геодезических изысканий любого уровня сложности, гарантируют соблюдение норм действующего законодательства и сроков.
