Советы по монтажу несъемной опалубки для фундамента

Технология возведения стен посредством несъёмной опалубки: нюансы строительства

Строительство монолитных домов с помощью несъёмной опалубки имеет много общего с обычным монолитным строительством. Например, фундамент должен иметь выпуски арматуры из бетона, это необходимо для обеспечения монолитности всей конструкции дома.

Далее, как и в любой другой конструкции, нужно позаботиться о гидроизоляции фундамента, иначе влага из грунта по цепочке может проникнуть в стены.

При укладке блоков опалубки стен на фундаменте необходимо размещать таким образом, чтобы вся арматура проходила только сквозь их полости, лишь на третьем ряду блоков можно скорректировать положение в отношении к горизонтальному уровню. По общему принципу процесс установки пенопластовых блоков-форм напоминает кирпичную кладку, здесь тоже существует перевязка элементов между собой.

Установка пенопластовых блоков-форм напоминает кирпичную кладку

Для стен вашего монолитного здания с использованием пенопластовой опалубки нужно использовать армированный каркас, состоящий не только из вертикальной, но и горизонтальной арматуры, уложенной в каждом ряде блоков. Заливать бетон можно уже после монтирования трёх рядов блоков. Обычно их так и заливают, через каждые три ряда.

Возведение стен посредством несъёмной опалубки

Блоки должны быть плотными и не крошиться, иначе будут нарушения геометрии стен.

Из практики применение заливки бетона вручную является приоритетным способом. При правильном выполнении всех работ и качественных блоках выстроить стены можно за один рабочий день.

Несъемная опалубка из пенопласта своими руками – технология, тонкости и нюансы

Как изготавливается пенополистирольная опалубка? Порядок технологического процесса монтажа несъемной опалубки понятен всякому строителю.

Выравнивается уровень фундамента, если это необходимо, сделать это можно с помощью нескольких рядов кирпичной кладки. Уровень фундамента должен быть точным, потому что выровнять его блоками за счет толщины растворе не получится. На фундамент укладывается гидроизоляция и далее идет кладка блоков.

• Первый ряд блоков надевается на вертикальную арматуру, которая выходит из фундамента. По завершению укладки первого слоя, в пазы блоков опять помещаются прутья арматуры (горизонтально). Наращивание опалубки вверх производится подобно кубикам LEGO, однако, нужно внимательно следить за выравниванием по вертикали.
• После трех или четырех рядов пенопластовых блоков начинают заливку раствора, с непременным уплотнением глубинным вибратором или вручную. Заливать следует наполовину верхнего ряда блоков.
• Все коммуникации надо вывести в отверстия в стенах до заливки бетона.

В итоге получится стеновая конструкция типа «сэндвич», два слоя пенополистирола, а между ними монолит.

Несъемная опалубка

Выяснив, что свойственно опалубке такого типа, застройщик сможет использовать ее наиболее грамотным образом. Основные плюсы изделия следующие.

1. Является основой для строительства стен

Понятно, что основной плюс несъемной опалубки – она выступает в качестве основы для заливки бетонного раствора. С помощью изделия удается сформировать как несущие стены, так и фундамент. В получающейся постройке нет сквозных щелей или швов. Она абсолютно монолитная.

2. Значительно упрощает строительство

В связи с тем, что несъемную опалубку не требуется демонтировать после заливки раствора, процедура заметно упрощается и ускоряется. Достаточно залить бетонный раствор и дождаться его высыхания. После этого сразу переходят к последующим мероприятиям, не тратя время и силы на устранение опалубки.

3. Повышает тепло и звукоизоляцию

В связи с тем, что несъемная опалубка изготавливается обычно из пенополистирола, оно способна играть роль изоляционного материала. Дополнительные изоляционные работы стенам не нужны. Можно укладывать обычную минеральную вату или простой пенопласт. В любом случае удастся обеспечить комфортные условия.

4. Формирует декоративную отделку

Сама по себе опалубка несъемного типа может использоваться и для дополнительной облицовки поверхностей. Соответственно, после работы покрывать стены еще каким-то отделочным материалом не нужно. По крайней мере, снаружи. Застройщику только требуется изначально подобрать образец несъемной опалубки, который выглядит наиболее эстетичным образом.

5. Удешевляет строительство в целом

Да, такая опалубка обойдется дороже съемной. Но зато застройщику не придется приобретать изоляционные материалы, еще какую-то декоративную отделку. Также удается сэкономить на оплате труда работников. В итоге строительство заметно удешевляется.

По этим преимуществам видно, что несъемная опалубка – материал с потрясающими характеристиками. Но не стоит думать, что минусов у него нет. Самым серьезным недостатком является то, что такая опалубка одноразовая

Но застройщику это обычно неважно. Из представленных преимуществ должно быть понятно, что несъемная опалубка – замечательный выбор

Владелец, который хочет провести строительные работы по-настоящему эффективно, может обращаться к ней без опасений

Владелец, который хочет провести строительные работы по-настоящему эффективно, может обращаться к ней без опасений.

Разметка утеплителя

Для начала на поверхность плит XPS потребуется нанести разметку, которая послужит ориентиром для установки универсальных стяжек.

Универсальная стяжка представляет собой набор модульных элементов, изготовленных из полимерных материалов. Два элемента стяжки имеют стержни с рифлением для установки крепежных замков, а соединение элементов между собой осуществляется при помощи специального крепления по принципу «шип-паз». По краям стяжек имеются закладные под арматуру, с помощью которых возможна регулировка защитного слоя бетона.

Количество стяжек зависит от размера плиты XPS. Так, например, для утеплителя высотой от 900 до 1200 мм их понадобится 12 штук на одну плиту, 9 штук для плиты высотой 600-800 мм и 6 штук — при высоте XPS 300-500 мм.

Схема разметки представлена на рисунке.

Виды опалубок

На сегодняшний день существует множество критериев для деления классификации опалубок

На сегодняшний день существует множество критериев для деления классификации опалубок. Итак, это такие факторы как:

• Исходя из вида конструкции монолитов и сборных устройств – вертикальная и горизонтальная опалубка;
• Конструктивные особенности. Эта группа имеет такой ряд разновидностей: мелкощитовая, крупнощитовая, блочная, подъёмная, перемещаемая и несъёмная система.
• Тип материала. Выделяют устройства из стали, алюминия, пластика, дерева и комбинированные.
• Температурный фактор пространства. Бывают неутепленные, утепленные, греющие и специальные опалубки.
• Оборачиваемость. Постройка одноразовая и многоразовая.

Мы с вами более подробно обсудим устройство – несъёмная опалубка для фундамента.

Инструкция по монтажу опалубки из пенополистирола

Устройство монолитных конструкций с несъемными формами не требует высокой квалификации. С этой работой справятся даже начинающие строители, причем для небольшого объекта достаточно будет всего двух человек. Перед началом нужно подготовить необходимое количество пенополистирольных блоков и договориться о своевременной доставке бетона.

Процесс монтажа распределяется на несколько этапов.

Сборка опалубки

Для монтажа первого ряда блоков потребуется подготовить гидроизолированное основание. Вертикальные стержни арматуры, связывающие возводимую стену и фундамент, монтируются заранее, а блоки надевают на них сверху.

При сборке первого ряда следует особенно внимательно проверять соответствие размеров проекту, чтобы не допустить даже малейших отклонений.

Последующие ряды возводятся со смещением на половину блока, чтобы получилась перевязка швов, а конструкция вышла более жесткой.

Обвязка арматуры

Помимо вертикальной арматуры, призванной закрепить основание и стену, для обеспечения прочности монолита необходимо создавать и горизонтальные связи. В каждом ряду укладывают горизонтальные пруты внахлест. Между собой их связывают стальной проволокой, ею же их соединяют с вертикальными прутами. Жесткая арматурная сетка не позволяет тяжелому бетону выдавить легкие блоки наружу.

Заливка бетона

До начала работ по заливке раствора в опалубку, следует проложить все коммуникации. После набора прочности бетоном, смонтировать внутрь стен проводку и сантехнические трубы будет невозможно. Для заливки монолитных стен в пенополистирольные формы используют бетон с наполнителями мелкой фракции.

Запрещено заливать более чем три ряда опалубки. После заливки бетон уплотняют вибратором и выравнивают. Постепенно наращивая опалубку и заливая раствор, достигают проектных параметров.

https://youtube.com/watch?v=zig0NfmrEb4

Плюсы и минусы несъемной опалубки

У каждой конструкции и у каждого материала бывают, как положительные характеристики, так и отрицательные стороны. Чтобы знать с чем работать нужно подробнее знать о них. Рассмотрим какие эти качества ближе. Для качественной работы необходимо учесть все характерные черты несъемной опалубки.

Плюсы несъемной опалубки

• Кротчайшие сроки возведения стен по сравнению с другими технологиями;
• Простота в выполнении, что уменьшает время самой работы;
• Стена получается очень прочная;
• Доступность в цене, что благоприятно влияет на финансовое состояние застройщика;
• Удобство для проведения самостоятельных работ. Такая работа не требует привлечения дополнительной строительной техники;
• Такая конструкция позволит экономить на отоплении до 40 %;
• Пенополистирол имеет большую устойчивость к старению.

Минусы

• Повышенная влажность в построенном помещении, из-за этого недостатка необходимо частое проветривание помещения;
• Такой материал, как пенополистирол до сих пор находится под большими сомнениями в связи своей безопасности для здоровья;
• При температуре выше 90 градусов он может выделять вредные вещества для жизни;

Особенности несъемной опалубки

Несъемная опалубка становится частью фундамента и выполняет функции тепло- и гидроизоляции

По своей сути и определению несъемная опалубка представляет собой форму, в которую укладывается арматурный каркас и заливается цементный раствор. Отличие от технологии удаления формы после отвердения бетона состоит в том, что материал для ее изготовления остается на месте. Цель таких действий заключается в отсутствии демонтажных работ и создании технологического защитного слоя между фундаментом и грунтом.

Особенности таких конструкций:

• Прочность. Это качество позволяет сооружению сохранять свою конфигурацию и целостность при давлении бетонного раствора изнутри, а грунта снаружи.
• Герметичность. Материал не должен впитывать влагу и иметь щели. В противном случае будет нарушен состав раствора, сам он просочится сквозь швы, что приведет к перерасходу смеси.
• Правильность и четкость геометрии составляющих частей. Это нужно для создания ровных стен и точных прямых углов.
• Долговечность. Материал подбирается с максимально длительным сроком службы, так как он влияет на несущие способности и состояние фундамента. Частые замены приводят к большим затратам и массе неудобств.

Несъёмная опалубка своими руками

Установить опалубку можно самостоятельно. Главное — правильно подобрать материал, подходящий к конкретному фундаменту по проекту

Важно также закупить комплектующие изделия для углов, переходов и сопряжений. Для этого может понадобиться квалифицированная консультация менеджера строительного магазина

Порядок монтажа

1. Перед началом установки блоков фундамента для него нужно устроить основание. Это делается засыпкой гравийной подушки толщиной до 15–20 сантиметров. Слой нужно тщательно разровнять и пролить водой для уплотнения. Для фундаментов под тяжёлые строения производят предварительное бетонирование раствором толщиной 10–12 сантиметров.

   Если фундамент будет воспринимать большие нагрузки, на грунт предварительно заливают плиту из тощего (с пониженным процентным содержанием цемента относительно песка и наполнителя) бетона

2. Второй обязательной операцией является устройство гидроизоляции. По насыпному слою её выполняют из рубероида или полиэтилена. По предварительной заливке можно использовать битумную мастику.

   Перед установкой опалубки на дно траншеи укладывается гидроизоляционный слой. Его можно сделать из полиэтиленовой плёнки или из рубероида

3. Нижний слой фундамента формируется из блоков с донышками. Начинать нужно от угла, тщательно выставляя блок. Контроль прямолинейности производится по предварительно натянутому шнуру между углами.

   Вниз укладываются блоки несъёмной опалубки с донышками, начиная с угла

4. Второй и последующие слои собираются из блоков со сквозными проёмами. Ориентирование этих деталей не составляет труда, поскольку блоки устанавливаются в паз-гребень.Следующие ряды формируются из сквозных блоков и укладываются в пазы элементов предыдущего уровня
5. Пространство между стенками опалубки армируется стальными прутками.Внутри собранной опалубки устанавливается армирующий каркас
6. Чтобы обеспечить качественную заливку, нужно её первую часть выполнить уже на этом этапе. При этом обязательно использование глубинного вибратора, чтобы избежать образования воздушных пробок в массе бетона. «Штыковой» способ с использованием штыря не всегда эффективен.

Устройство дальнейших слоёв до проектной отметки по высоте производится аналогично.

Изготовление блоков своими руками

Проще всего самостоятельно изготовить блоки несъёмной опалубки на основе бетона. Наполнителями в этом случае является древесная щепа или шарики пенополистирола в количестве до 70% по объёму. Бетон заливается в разборные металлические формы. Окончательное формирование блоков производится на вибрационном столе, затем изделия в формах помещаются под навес до полной готовности. Процесс длительный, поэтому заготовку блоков начинают заранее. Большая продолжительность затвердевания является главным недостатком процедуры самостоятельного изготовления несъёмной опалубки из бетонных блоков.

Видео: самостоятельное изготовление бетонных блоков для несъёмной опалубки

Применение технологии литья фундаментов в несъёмные блоки позволяет значительно повысить производительность труда при их возведении. При этом исключается необходимость выполнения других операций, в частности, установки утеплителя или гидроизоляции. В итоге казавшиеся большими затраты нивелируются отказом от дополнительных дорогостоящих работ. Кроме того, тщательно разработанные конструкции элементов опалубки позволяют получить достаточное качество даже при исполнении малоквалифицированными строителями.

Так ли хороша несъемная опалубка из пенополистирола?

Традиционно, для изготовления фундамента и стен в монолитных бетонных домах, бетон заливался во временную опалубку, которая удалялась после высыхания бетона. Технология постройки с использованием несъемной опалубки является альтернативой такому строительству. Опалубку изготавливают из пенополистирола, который складывается как блоки лего. После монтажа опалубки устанавливается арматура, выравнивается опалубка и в нее заливается бетон. После высыхания бетона, на протяжении всей жизни здания, пенополистирол работает в качестве изоляционного материала. Вроде, кажется, очень хорошая технология быстрого возведения дома. Легкая опалубка, которую не надо снимать, обеспечивает фактическое отсутствие отходов. Здания, построенные с использованием несъемной опалубки, имеют повышенную прочность и позиционируются как энергоэффективные и экологичные. Но так ли на самом деле хороша несъемная опалубка из пенополистирола?

Основные этапы работ

Наш выбор №2 – несъемная опалубка из пенополистирола, читайте пошаговое руководство по технологии возведения несъемной опалубки своими руками.

1. Разметка и подготовка

Перед началом строительства фундамента, прежде всего, на участке производят разметку согласно плану, идеально выверив углы. После окончания разметки приступают к земляным работам. Начинать их следует с самой низкой точки участка.

В случае использования несъемной опалубки достаточно вырыть траншею шириной 40 см и глубиной около 50 см

Крайне важно, чтобы дно по всему периметру сохраняло горизонтальный уровень – использование несъемной опалубки не позволит в дальнейшем легко выровнять поверхность под стены

2. Дренажная подушка

После того, как земляные работы закончены, а поверхность выверена с помощью уровня, приступают к укладке так называемой «подушки». На дно засыпается слой песка вместе с гравием, высотой около 15 см, который позволит максимально равномерно распределить нагрузку. Такой слой несет еще дренажную и теплоизоляционную функцию. По всему периметру вертикально укрепляются отрезки арматуры, на которые впоследствии будут установлены элементы опалубки.

В зависимости от особенностей грунта материал и толщина дренажной подушки могут быть различными.

3. Заливка подошвы

Следующий шаг – укладывание слоя бетона толщиной около 60 см. Такая подошва произведет окончательную нивелировку поверхности по горизонтали, что весьма эффективно для дальнейшего монтажа несъемной опалубки своими руками. Помимо этого, арматура будет надежно зафиксирована.

4. Установка блоков

После окончательного отвердевания бетонной подошвы на торчащие арматурные штыри одеваются блоки опалубки, при этом для дополнительной устойчивости вертикальные стыки желательно размещать примерно посередине блоков верхнего и нижнего ряда.

Элементы опалубки монтируются с уже установленными между ними крепежными перемычками. Для соединения между собой предусмотрены соединения типа «паз-гребень», с помощью которых конструкция собирается без дополнительных швов.

На углы следует обратить особое внимание: желательно не соединять стыки опалубки самостоятельно, а воспользоваться специальными угловыми элементами. Существуют также дополнительные заглушки и соединительные элементы, с помощью которых процесс подгонки по месту значительно упрощается – главное быть аккуратным при сборке

5. Дополнительное армирование

В специальные монтажные пазы несъемной опалубки, если это было предусмотрено при проектировании, устанавливается арматурный каркас. Его составные части обвязываются специальной проволокой. Также для дополнительного усиления могут быть применены вертикальные стойки.

6. Бетонирование

После завершения всех описанных выше предварительных этапов происходит непосредственная заливка бетоном

После завершения заливки бетон необходимо уплотнить, для чего проводятся трамбовочные работы, при который вытесняется лишний воздух, попавший в пустоты. С использованием специального инструмента можно добиться практически полной ликвидации воздушных пузырьков, и фундамент будет надежным и прочным.

Как рассчитать количество материалов и стоимость опалубочной конструкции

Чтобы сэкономить время, силы и средства при подготовке фундамента, важно правильно произвести расчет необходимых средств с учетом толщины стен и листов, из которых будет изготовлена опалубка. Вот приблизительный алгоритм действий:

1. Сначала нужно определить основные параметры материала, который будет использован в качестве опалубки. Так, при выборе деревянных досок нужно измерить длину, ширину и толщину элементов.
2. Затем следует изменить периметр будущего здания и глубину основания. Значение периметра делится на длину досок, а глубины на ширину. Чтобы узнать требуемое количество элементов, нужно перемножить два полученных числа.
3. Если планируется дополнительная фиксация опалубки, стоит внести эти данные в учет. Отдельно стоит просчитать стоимость арматуры и крепежных элементов.

Если конечная стоимость выбранного типа опалубки выходит за рамки бюджета, можно будет пересмотреть свой выбор в пользу более бюджетного варианта или использовать для фундамента съёмную конструкцию, взятую в аренду.

Преимущества и недостатки разных видов несъемной опалубки

Опалубка применяется при строительстве практически любого фундамента дома за исключением, пожалуй, только свайно-винтового. Чаще всего в рекомендациях по строительству говорится о том, что опалубка удаляется после затвердения бетона, но это не всегда так. Дело в том, что кроме съемной существует и несъемная опалубка.

Применение ее несколько упрощает процесс работ, но в то же время имеет и ряд недостатков, которые нельзя проигнорировать. Для того чтобы решить использовать несъемную опалубку для фундамента или нет, стоит познакомиться с ней поближе. Одно можно сказать точно – фундамент дома из несъемной опалубки имеет несколько хороших качеств.

К ним относятся:

• • пхорошая теплоизоляция со стороны фундамента;
• • пскорость возведения основания;
• • пдолговечность фундамента.

Устройство опалубки монолитных стен

При возведении стен с использованием технологии монолитного строительства могут применяться несколько типов опалубки.

В строительстве крупных объектов гражданского и промышленного назначения актуальна съемная щитовая опалубка, позволяющая быстро возводить длинные и высокие стены.

В частном секторе применяется несъемный тип опалубочных систем, позволяющих производить заливку целого здания по готовому контуру. Каждая из разновидностей имеет свои плюсы и минусы, а также особенности устройства.

Устройство съемной щитовой опалубки стен

Первым этапом сборки съемной опалубки является составление детального проекта, в котором должны быть учтены все типовые и геометрические особенности возводимой конструкции. Также до установки и закрепления формовочного комплекса производятся соответствующие расчеты, определяющие:

• оптимальную толщину стены с учетом климатических особенностей и несущей способности архитектурных элементов и опалубки;
• марку бетона и армирующих элементов.

Схемы установки съемной щитовой опалубки для различных вариантов стен

После составления технологического плана переходят к процессу устройства опалубочной системы, который включает в себя:

• соединение щитов опалубки между собой с использованием замковых механизмов и стяжек;
• монтаж палубного полотна из водостойкой фанеры;
• раскрепление опалубки подкосами;
• монтаж армирующих элементов;
• соединение готовых блоков (щитов), стоящих параллельно с применением стяжных винтов.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа, обеспечивающих надежную фиксацию и достаточный уровень прочности.

В прямолинейных сегментах могут применяться клиновые и универсальные замки. Для скрепления угловых щитов используются шкворни или специальные стяжки.

После формирования блока требуемых габаритов необходимо закрепить его в вертикальном положении и создать условия для 100%-ной устойчивости.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа

Монтаж полотна палубы может производиться в горизонтальном или вертикальном положении, в зависимости от размеров  каркаса опалубки. Фиксация контактной поверхности к ребрам каркаса осуществляется посредством специальных крепежных устройств, вид которых также зависит от разновидности опалубочной системы.

Зафиксировать комплекс опалубочных щитов в вертикальном положении, а также произвести юстировку помогут подкосы. Существует две разновидности данных устройств: двухуровневые  и одноуровневые. Они отличаются несущей способностью и механизмом распределения нагрузки. Двухуровневый подкос применяется для более габаритных конструкций с высоким показателем нагрузок.

Армирование формы для заливки осуществляется в соответствии технологическими требованиями, предъявляемыми к конструкции. На основании функционала стены (несущая или нет) выбирается тип арматуры (вид, толщина и т.д.).

При размещении армирующего элемента между щитами опалубки должно оставаться достаточное пространство, которое займет бетон, сформировав внешние кромки плиты.

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы.

Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы

После установки сегментов опалубки в вертикальное положение (параллельно) и укладки арматурных элементов осуществляется их скрепление стяжным винтом, обеспечивающим надежную сцепку между параллельными стенками опалубки. После завершения данного этапа и проведения всех необходимых инженерно-технических проверок может начинаться подача бетонной смеси.

Устройство несъемной опалубки стен

Опалубка несъемного типа для строительства монолитных конструкций может иметь различную форму. Кроме основных функций материал, используемый для создания формовочного пространства, играет роль утеплителя, поэтому использование данного вида опалубки целесообразно в малоэтажном частном строительстве. Как правило, в данном случае используются пенополистероловые блоки.

Устройство данного типа опалубки для монолитных стен заключается в формировании формовочного контура путем соединения полимерных блоков посредством профилей, уже установленных на каждом из элементов. Толщина стены зависит от применяемой разновидности блоков. Заливку стены можно начинать после скрепления блоков, армирования формы и проведения всех проверок.

Популярные производители и цены

Цены могут разниться в зависимости от региона и сезонности, но для самых популярных производителей стоимость в среднем составит:

Прямой стеновой блок толщиной 50 мм производства «Мосстрой» обойдется примерно в 500 рублей, более сложный угловой элемент – 780 рублей. Дополнительные элементы в среднем стоят порядка 30 рублей.

Стоимость стандартных блоков самарского «Термомонолита» составит 750-780 рублей. Более высокая цена оправдана – помимо полистирола в опалубочные блоки добавляют пластик, придающий изделию повышенную прочность.

К самым дорогим блокам следует отнести изделия московского завода «Техноблок» — их цена достигает 2500 руб. Но такая разница со стандартными изделиями других производителей обоснована. Каждый элемент покрывает облицовка в виде искусственного камня. Дополнительная наружная отделка для такого материала не требуется.

Предназначение и применение

Опалубка является формой для заливки бетонного раствора и защитой фундамента от внешних воздействий

Несъемная опалубка широко применяется при возведении сооружений самого разного предназначения и размера. Эта конструкция одновременно выполняет функцию формы для заливки раствора с его последующим отвердением и изоляции железобетонного фундамента от воздействия внешних факторов. К таковым относится холод, влага, давление грунта и находящиеся в нем химически активные реагенты. При этом не имеет значения, есть за стеной подвал или нет. В защите нуждается само основание, а создание комфортных условий является вторичным фактором такого инженерного решения.

Сфера применения несъемной опалубки практически не ограничена. Ее используют при строительстве таких объектов:

• частные коттеджи, дачи, особняки;
• многоэтажные дома с сильнозаглубленным основанием;
• гаражи со смотровыми ямами;
• предприятия общепита, в том числе с погребами;
• заведения развлекательного характера;
• административные и хозяйственные здания;
• пешеходные, автомобильные и железнодорожные мосты из железобетона.

Список можно продолжать до бесконечности, так как данная технология применима практически ко всем видам строительства. Остаются только нюансы выбора материала, которые определяются целым рядом факторов, присущих каждому конкретному проекту.

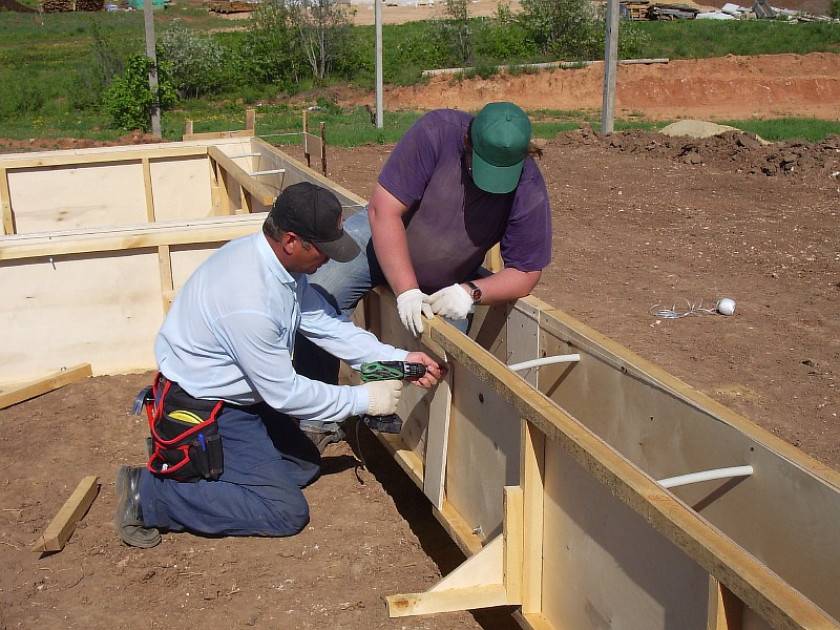

Изготовление съемной опалубки под ленточный фундамент

Вариантов сооружения подобных конструкций достаточно много и выбор наиболее подходящего зависит от ситуации и предпочтений специалистов. Рассмотрим, как делается опалубка для ленточного фундамента с использованием деревянных щитов и бруса.

Технология изготовления щитов из дерева

Толщина доски подбирается в зависимости от ширины ленты и высоты конструкции. При ширине до 300 мм и высоте до 1м можно использовать доску 25-30 мм. Длина щитов также зависит от габаритов ограждения и геометрии сооружения. Учитывая стандартную длину доски (4,5 – 6 м), оптимальной можно считать длину щита 2 – 2,5 м.

При изготовлении в качестве крепежа лучше использовать гвозди. Это значительно облегчит демонтаж, сэкономит средства и ускорит процесс.

Сборка опалубки

Источник

Для щитов высотой до 1 метра сборка представляет следующую последовательность действий:

• Нужно заготовить доски для набора одного щита, например, 10 досок длиной 2 м, шириной 100 мм;
• Для обеспечения жесткости и связки досок можно использовать брус сечением 50*50, – на один щит 4 шт.;
• Доска прибивается гвоздями к брусу, который располагается через равные промежутки, при этом по краям торцов должно быть расстояние около 200 мм (чтобы связать щиты между собой при монтаже). Следует сделать бруски несколько длиннее, для того, чтобы их можно было вбивать в землю, если подобное предусмотрено конструкцией.
• Для высоких сооружений с шириной ленты 400 мм и больше надо использовать доску толщиной 40 – 50 мм, брус для каркаса – минимум 100*50 мм.

Как выбрать и установить несъемную опалубку из пенопласта

Традиционно, при строительстве монолитных сооружений, жидкий бетонный раствор заливают во временную деревянную опалубку, которая демонтируется после того, как фундамент или стены затвердеют. Такой способ считает довольно дорогостоящим и трудозатратным. Несъемная опалубка из пенополистирола (пенопласта) намного проще в установке и не нуждается в демонтаже. Бетонный раствор заливается прямо поверх нее, а пористый материал, находящийся в толще строительной смеси, играет роль дополнительного утеплителя.

Помимо этого, конструкции этого типа обладают массой других плюсов.

Целесообразность при строительстве дома

Несъемная опалубка, применяемая при строительстве дома, придает его элементам дополнительную надежность и прочность. Кроме того, данный элемент способствует следующим факторам:

• ускоряется работа по укладке материалов и возведении нужных сооружений;
• за счет уменьшения толщины стен снижается общая масса конструкции;
• опалубочные конструкции несъемного типа используются практически в каждом проектном решении на строительство объектов;
• современные материалы для обустройства опалубки используются в различных климатических условиях, не меняя своих характеристик;
• опалубочная система может отличаться отформованной или структурированной поверхностью, что позволяет не выполнять дополнительную отделку фасадов.

Понятие и устройство несъёмной опалубки

Вообще, что такое опалубка? Это ограждающая конструкция, которая предназначена для заливки песчано-бетонной смеси и придания фундаменту или стенам определённой геометрии. Без неё не обходится ни частное, ни промышленное строительство. После отверждения бетона, она, как правило, снимается, но только не в нашем случае. Ограждающие элементы остаются и продолжают использоваться, как часть здания.

В уникальной современной технологии в роли опалубки используются плиты пеноплэкса. По другому его ещё называют экструдированный пенополистирол (ЭППС). Я уже не раз рассказывал о нём, но кому интересно – можно почитать здесь. В данном случае, плиты ЭППС «убивают двух зайцев»: являются ограждающим элементом и отличным утеплителем фундамента, а также всего цоколя.

Конечно, вместо пеноплэкса можно использовать и другие материалы. Например, фанеру, ЦСП (цементно-стружечные плиты), листы стекломагнезита и даже сварные металлические конструкции. Но мы их рассматривать не будем, а затронем самый «продвинутый вариант» для частной стройки.

Кстати, такая несъёмная опалубка из пенополистирола широко применяется при строительстве во многих западных странах. Это обусловлено высокой энергоэффективностью зданий и быстрым монтажом. Технология позволяет соединить в один процесс создание опалубки и теплоизоляцию фундамента в кратчайшие сроки.

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.
