Выбираем оптимальный вариант солнечного отопления дома своими руками: обзор коллекторов, батарей и инструкции по изготовлению

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

• обеспечение горячего водоснабжения не более 70%;
• обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д. опубликовано econet.ru

Достоинства солнечных батарей

Отопление на солнечных батареях имеет ряд привлекательных преимуществ:

• в течение всего года вы будете обеспечены теплом;
• возможность регулировки температуры в доме;
• полная независимость от жилищно-коммунальных служб. Больше вы не будете с ужасом получать листовки со счетами;
• солнечная энергия – это резерв, который можно применять на разные бытовые потребности;
• длительный срок эксплуатации. Такие установки редко подвергаются поломкам.

Существуют некоторые нюансы, на которые стоит заострить внимание перед покупкой солнечной системы. Солнечная батарея подходит не всем

Качество установки зависит от локации проживания. Если вы живете в Беларуси, где солнце светит не каждый день, то такие системы принесут мало хороших результатов. Еще одним минусом можно назвать высокую стоимость.

Рекомендуем: Какое давление в батареях центрального отопления?

Для обеспечения дома нужным количеством тепла нужно от 15 до 20 квадратных метров площади солнечных батарей. 1 квадратный метр выделяет до 120Вт. Важным условием считается монтаж батарей на южную сторону крыши, так как именно на нее приходится больше всего тепла. Чтобы отопление дома с помощью солнечных батарей было эффективным, угол наклона крыши должен составлять 45 градусов.

Хорошо, если рядом с домом не будут деревья или другие предметы, создающие тень. Стропильная система дачи или коттеджа должна быть максимальной прочной и надежной. Так как солнечные батареи тяжелые, необходимо тщательно продумать, чтобы они не нанесли ущерб зданию и не вызвали разрушительные процессы. Риск обрушения наблюдается зимой, так как в этот период, кроме тяжелых конструкций, будет скапливаться снег.

Несмотря на то, что солнечные установки стоят дорого, они набирают колоссальную популярность среди владельцев загородных домов. Они применяются даже там, где климат не совсем жаркий. Данную установку можно легко использовать в качестве вспомогательного отопления дома. Наиболее эффективны системы летом, когда солнце светит каждый день

Но важно помнить, что дом обогревать нужно в зимой

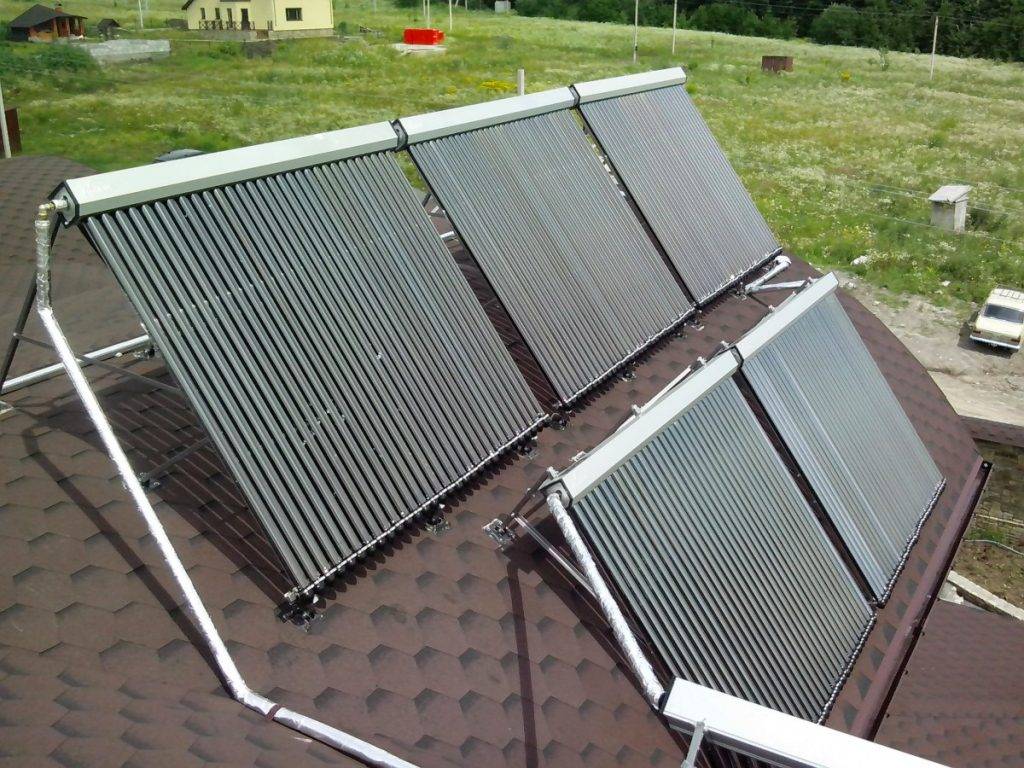

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

• низкие теплопотери;
• способность работать при температуре до -30⁰С;
• эффективная производительность в течение всего светового дня;
• хорошая работоспособность в областях с умеренным и холодным климатом;
• низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
• возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

• не способна к самоочистке от снега, льда, инея;
• высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Выбираем подходящий солнечный коллектор

Необходимо ознакомиться с рынком и выбрать самые подходящие солнечные батареи для отопления дома. Они бывают 3-х типов:

• Воздушные – внутри них располагается воздух и абсорбирующий тепло элемент. Несмотря на скромную стоимость, они должного распространения не получили, так как характеризуются низким КПД
• Вакуумные – внутри располагаются определенного диаметра стекло трубки, содержащие в себе трубки меньшего диаметра, по которым циркулирует теплоноситель. Между трубками создается вакуум, характеризующийся высокими теплопроводящими свойствами
• Плоские – наиболее распространенные коллекторы. Они представляют собой короб, лицевая сторона которого накрыта стеклом. Под ним пролегает абсорбирующий тепло элемент, который контактирует с трубками, содержащими теплоноситель. Энергия последнего забирается и аккумулируется в электрическую

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

1. Изготовить короб
2. Изготовить радиатор или теплообменник
3. Изготовить аванкамеру и накопитель
4. Собрать коллектор

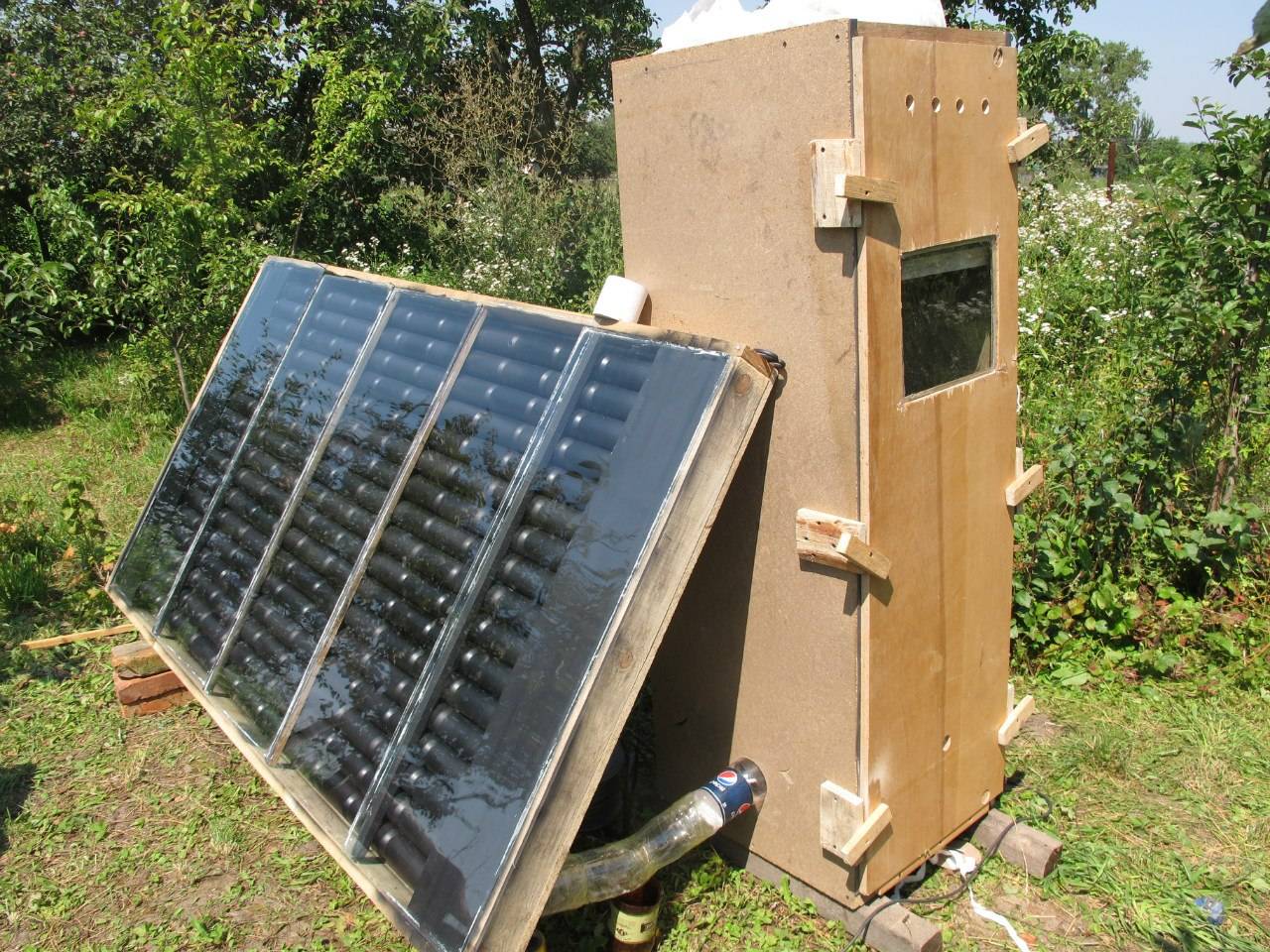

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

1. Установка заполняется водой посредством нижнего дренажного отверстия
2. Подсоединяется аванкамера и регулируются уровни жидкости
3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
4. Все готово к повседневной эксплуатации

Разнообразие установок

Прежде чем приступать к созданию своими руками гелиосистемы отопления для дачи и дома, нужно выяснить, какие батареи вообще существуют. На сегодняшний солнечный коллектор бывают следующих видов:

вакуумный. В конструкции такой батареи между оболочкой агрегата и телом нагрева присутствует вакуум. С помощью такого приспособления можно подогреть воду до 300 градусов. Минусом здесь является невозможность проводить самостоятельную чистку от снега и инея;

Вакуумный коллектор

плоский. Внешне такой коллектор имеет вид прозрачной внешней панели. Внутри солнечной батареи такого типа размещаются трубки, а задняя часть оснащена теплоизолятором. Теплопотери здесь больше, однако конструкция легко собирается своими руками. Кроме того ее можно самостоятельно очищать от намерзшего снега и льда. Нагревает воду до 200 оС. К минусам следует отнести наличие большой нагрузки на фиксаторы устройства при сильном ветре, так как батарея имеет плохообтекаемую форму;

Плоский коллектор

воздушный. В качестве носителя тепла здесь выступает воздух. Такие батареи легко можно сделать своими руками. Но основным минусом здесь является невозможность использовать устройство для нагрева воды, а также низкий КПД прибора;

Воздушный коллектор

трубчатый. Агрегат такого типа состоит из четырех трубок, заполненных базовым теплоносителем. Его циркуляция осуществляется за счет разницы температуры батареи с ее нижней зоной. Для таких приборов характерна большая плоскость поверхности;

Трубчатый коллектор

подвижная система, применяемая для обогрева дома солнечной энергией. Это специально разработанные установки, которые могут поворачиваться за движением солнца. На сегодняшний день существуют различные модели, способные на поворот различных своих частей.

Подвижные солнечные батареи

Несмотря на различное строение, принцип функционирования солнечных коллекторов будет практически идентичным.

Преимущества

Солнечный коллектор для нагрева воды обладает массой положительных качеств:

• экономия энергоресурсов. В летнее время система может полностью обеспечить объект горячей водой. В весеннее и осеннее время, когда солнечной энергии недостаточно, коллекторы выступают дополнением к котлу, снижая нагрузку и экономя топливо;
• автономность. Установив солнечный коллектор, вы становитесь независимыми от поставок энергоресурсов (газа, электричества и т. д.). За них не нужно постоянно платить;
• доступность. На рынке представлено широкое разнообразие таких систем. Для их установки нет необходимости в получении каких-либо разрешений;
• долговечность. Коллекторы бесперебойно служат не менее 15 лет.

Принцип работы

На сегодняшний момент разработаны различные виды гелиоколлекторов.

Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.

Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

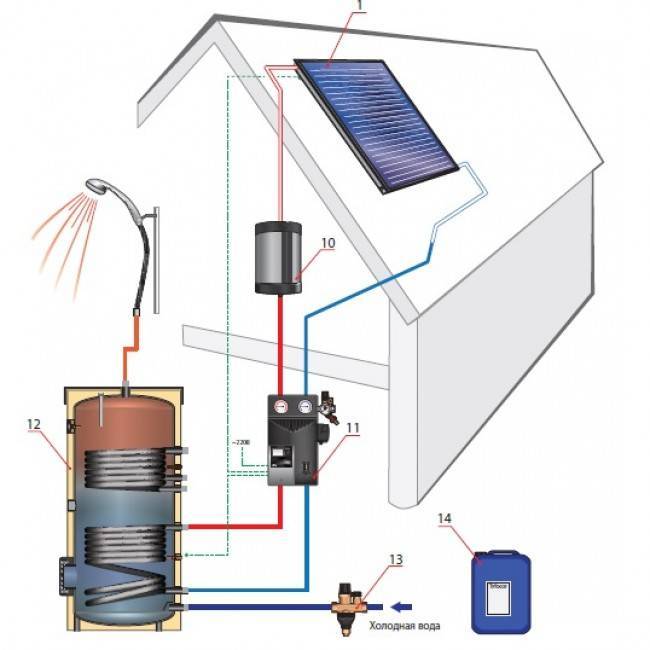

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.

Видео о различных видах альтернативных источниках отопления

Эффективность отопления от солнечной энергии

Солнечные батареи применяются чаще всего как источник возобновляемой и бесплатной энергии. Поэтому в целях отопления дома эффективны они будут для электрических систем отопления, а также для нагрева воды. В комплект солнечных батарей входит:

• обыкновенный преобразователь;
• преобразователь переменного тока в постоянный;
• датчик уровня заряда батареи;
• система отбора мощности;
• панели и аккумулятор.

Отопление для дома можно сделать на основе электрических обогревателей. при этом можно выбрать красивые настенные радиаторы с датчиками и регулировкой температуры. чтобы достичь наибольшей экономии. Также удобно использовать такую систему, как теплый пол. В этом случае нагрев будет равномерный, а распределяться в помещении будет путем движения потоков воздуха. По эффективности система не будет уступать радиатору или конвектору. А при использовании батарей с большой мощностью (мощность можно наращивать, добавляя панели), можно использовать энергию для нагрева воды. Комплект солнечных батарей для дачи или загородного дома в этом случае будет не только экономным, но и полезным, особенно на участках, где существуют перебои с подачей воды, или ее отключают на лето.

Чтобы нагрев воды и подача электричества в дом поступали с максимальной выгодой, солнечная батарея устанавливается на крыше дома. Нагрев панелей в этом случае будет максимально эффективным. От пластин ведут две батареи, по одной холодная вода поступает к батарее, нагревается и поступает во внешний теплообменник. Далее в котел и распределяется к душу или раковине. Если солнечная батарея довольно большая можно попробовать подключить радиаторы с теплоносителем в виде воды. Для этого потребуется большой котел или бак, электрический насос и ТЭН.

Если от солнечной энергии будет работать и источник горячей воды, то необходимо рассчитать мощность и для него. В среднем 1 квадратный метр площади панели на человека. Примерно по такой же формуле рассчитывается и затраты на теплый пол, один квадратный метр панели на 10 квадратных метров пола.

Если в году не так много солнечных дней, преобладают пасмурные дни и долгая зима, лучше использовать солнечную энергию, как дополнительный источник электричества. Также для эффективной работы следует убрать возможные помехи (тень от деревьев) или исключить близость высоток. Для установки оборудования и монтажа панелей можно воспользоваться видео инструкцией.

Отопление на солнечных батареях

В сущности, солнечные батареи представляют собой фотогенераторы электроэнергии. Как говорят нам законы физики, солнечный свет формирует постоянный ток, влияя на полупроводниковые элементы. А в цепях солнечной батареи появляется напряжение, которое затем подается на объекты. Специальный аккумулятор накапливает энергию, которую потом можно использовать в пасмурные дни.

Система отопления с применением солнечных батарей

Отопление частного дома солнечной энергией при помощи батарей лучше всего ставить на южную сторону крыши, а угол крыши должен быть не менее 30 градусов. Специалисты рекомендуют учесть также наличие дополнительных помех – к примеру, если рядом стоят сооружения или деревья, которые впоследствии могут помешать функционированию системы. Поток лучей солнца должен идти из учета: 1000 кВт/ч на 1 кв.м за год. Солнечная энергия в таком расчете, которую вы получите, будет равняться использованию 100 литров газа.

Солнечная батарея состоит из следующих элементов:

• Прозрачная верхняя панель, внутри нее будут циркулировать вода или воздух, сделанная из стекла или пластмассы.
• Металлическая зачерненная поверхность, поглощающая теплоэнергию солнца.
• Водяной бак или специальный накопительный резервуар, куда идет нагретая жидкость или газ, после чего они поступают в батареи.

Солнечная батарея в разрезе

В солнечные системы отопления частного дома входят такие элементы:

• Обыкновенный преобразователь.
• Преобразователь постоянного в переменный ток.
• Датчик, который регулирует уровень зарядки и разрядки батареи.
• Аккумулятор.
• Система отбора мощности.

Солнечное отопление загородного дома на батареях применяется, в основном, для того чтобы получить электричество. Поэтому такие батареи будет лучше всего установить там, где используется электрическое отопление, электрообогреватели или теплый пол. Когда вы оборудуете отопление солнечными батареями большой мощности, можно будет снабдить свой дом горячей водой.

Солнечные батареи приобрели большую популярность в мире

Что касается эффективности такой системы, как отопление дома солнечной энергией от батарей, то этот показатель зависит от множества факторов, основной из которых – это поступающая солнечная энергия. Если ваше жилье располагается в северной широте, то лучше всего использовать совмещенные виды отопления, где солнечная энергия будет лишь дополнением. Это же касается и тех местностей, где наблюдается частая пасмурная погода, так как в такое время мощность батарей будет очень маленькой.

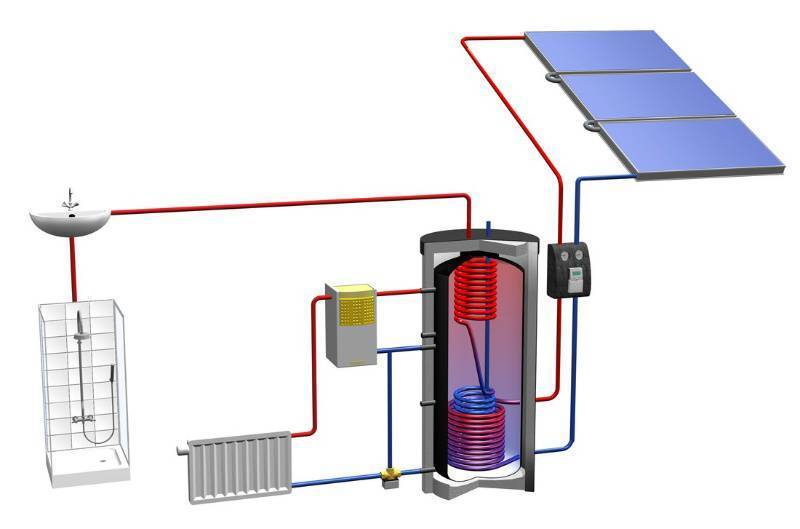

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.
