Снятие и ремонт кондиционера своими руками

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Манометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

• провести демонтаж наружного блока;
• отсоединить и вынуть компрессор;
• снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

• наборов откидных и рожковых ключей;
• отвертки;
• труборезов;
• бокорезов;
• тисков;
• пассатижей.

Снятие наружного блока

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

1. Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
2. Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
3. Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
4. Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
5. После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

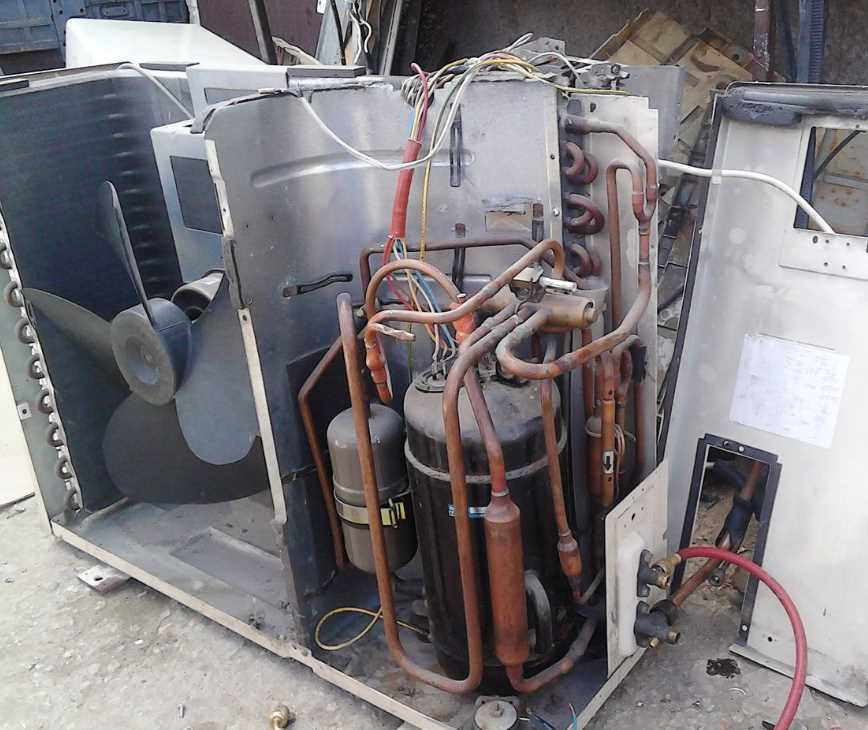

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

• Со снятого блока снимается крышка.
• Убираются от компрессора все трубки: всасывающая и нагнетающая.
• Отключается электропроводка.
• Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
• После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

• Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
• При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

• При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
• Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
• Разъединяются выводящий и дренажный патрубки.
• Откручивается проводка, которая находится под крышкой специального отсека.
• Открутив все коммуникации, верхний блок снимается с монтажной пластины.
• Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Особенности работы в зимнее время

В холодную погоду закачать хладагент в конденсатор практически невозможно: масло сильно густеет, и при попытке подключить кондиционер в данной ситуации, легко может возникнуть неисправность нагнетателя. Эта ситуация не страшна моделям кондиционеров, которые оснащены специальным зимним комплектом. Комплектация включает подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Если же у вас установлена модель без данной комплектации, то фреон можно перекачать посредством манометрической станции для сбора газа.

Подключение данной станции производится к клапану шредера, подобно манометрическому коллектору.

Демонтаж только внутреннего блока:

Внутренний блок снимается отдельно, когда тот мешает в проведении ремонта. После ремонта снова устанавливается на место. Его можно снять отдельно, если кондиционер установлен правильно. Бывают случаи, когда гайки внутреннего блока спрятаны в стене, что недопустимо. Тогда снятие кондиционера придется производить вместе с «трассой».
Сначала проделываем операции пунктов с 1 по 4. Далее делаем следующее:

• отщелкиваем нижние клипсы внутреннего блока. Ставим какую-либо подпорку под блок;
• раскрываем флекс под блоком. Откручиваем гайки двумя ключами, при этом стравливается остаток газа (может вытечь немного масла). Заклеиваем все концы трубок;
• открываем крышку подключения межблочных проводов внутреннего блока. Подписываем, как соединены провода. Затем отключаем их;
• отсоединяем дренажный шланг (при этом может потечь вода);
• отсоединяем кабель «питания», если он идет к внутреннему блоку. Проверяем, нет ли других дополнительных проводов;
• убираем подпорку и снимаем внутренний блок (вверх) с пластины;
• затем снимаем пластину внутреннего блока.

Для последующей установки прибора потребуется вакуумирование системы.

Подготовительный этап

Необходимо подготовить ряд инструментов, без которых справиться с задачей невозможно, прежде чем ответить на вопрос, как снять кондиционер со стены во время ремонта своими руками.

Необходимые инструменты:

• Труборез.
• Манометрический коллектор.
• Торцевые шестигранные ключи.
• Рожковые ключи.
• Бокорезы.
• Разводные ключи.
• Дрель.
• Отвертка крестовая.
• Нож строительный.

Бывают случаи, когда нужно обзавестись и страховочным снаряжением.

Спуск фреона

Существует три варианта демонтажа кондиционера своими руками:

• Разборка с выпуском фреона.
• Сохранение газа внутри устройства.
• Используя специальную методику, с помощью профессионального оборудования сберечь фреон полностью.

Используются все способы, но третий дает самый лучший эффект без каких-либо потерь.

Чтобы снять кондиционер со стены своими руками правильно, необходимо изучить конструкцию сплит-системы, которая состоит из заполненного фреоном замкнутого контура. Она состоит из таких составляющих — компрессора, системы медных трубок и испарителя с конденсатором, которая всю систему связывает и обеспечивает отбор и подачу хладагента.

Для отключения кондиционера без потерь фреона самостоятельно его необходимо перекачать в конденсатор, для этого:

1. Перекройте вентиль между устройством и трубкой тонкого диаметра во время работы оборудования в режиме охлаждения.
2. Через минуту, когда весь хладагент перекачается в конденсатор, перекройте вентиль на толстой трубке. Этим действием вы отключите подачу фреона и “закроете” его в ловушке.

Разборка в зимнее время

Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

• не удастся перекачать хладагент во внешний модуль;
• на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
• в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

При температуре выше —5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

Как освободить контур системы от хладагента

Чтобы освободить контур системы от хладагента, нужно действовать соответствующим образом:

1. Пропустить рабочий режим на воздух с улицы;
2. Выбрать с помощью ПУ нижний показатель температуры, к примеру, 18С. Это поможет системе начать быстрее перекачивать фреон в другое отделение. Следует дождаться, пока не будет дуть холодным воздухом;
3. Открутить бронзового цвета заглушки, которые прикрывают трассовые трубочные вентили;
4. Закрыть вентиль у блока с улицы и трубы с тонким слоем. У сплитов, которые выпущены были давно, задвижки прокручиваются с помощью шестигранных ключей;
5. Подсоединить к отводу манометр той стороной, которая имеет большую задвижку;
6. Подождать пару минут для выхода фреона в контур с улицы. Процесс фреонного выхода удобно смотреть стрелкой, дошедшей до нуля на манометре;
7. Дождаться, пока не будет теплый поток, и закрыть винтик на широкой трубе. Отключить систему кондиционера из электросети. О его включении говорят горизонтально расположенные с вертикальными закрывающимися жалюзи;
8. Привинтить назад вентильные заглушки. Так можно гарантировать безопасность внешнего блока от проникновения частиц, которые будут мешать его работе. При отсутствии отдельны заглушек, нужно замотать данные отверстия при помощи изоленты.
9. Прогнать систему в вентиляционном режиме, не используя компрессор. Поток кислорода уберет накопившуюся влагу. Потом нужно обесточить систему.

Процедура отключения электрических цепей

Снять электрику с трубопроводом можно, используя данную процедуру:

• корпус внутреннего блока отсоединить и вынуть электрические провода;
• отключить и снять шланг дренажа, открутить и снять фреонопроводные части;
• потом отодвинуть и убрать внутренний блок.

Вам будет интересно: Почему же кондиционер или сплит-система могут не обогревать

Разбор внешнего блока происходит еще проще, но также:

1. Отключить электрические кабели. Перемаркировать это можно, повторно устанавливая быстро сплит систему, за пару минут подключив их к клеммам.
2. Отвинтить трубку с меньшим диаметром от штуцера. Аналогично снять с другого штуцера с большим диаметром.
3. Отключить дренаж и слить воду, которая была не удалена при кондиционерной работе в продувании.

Замена радиатора кондиционера

При замене конденсора герметичность системы кондиционирования будет нарушена, а старый фреон придётся слить. Поэтому перед началом работ следует приобрести необходимый объём хладагента и оборудование для заправки.

Для замены радиатора потребуются:

• ключи (гаечные, TORX, шестигранные);
• станция со шлангами и манометрами;
• вакуумный насос;
• баллон с фреоном.

Порядок действий при замене радиатора кондиционера

На всех автомобилях радиатор кондиционера установлен по-разному. Однако в большинстве случаев процесс демонтажа схож, а отличия проявляются лишь в деталях. В наиболее общем виде алгоритм замены радиатора следующий:

1. Для обеспечения доступа к радиатору кондиционера демонтируйте защиту двигателя, передний бампер и фальшрадиаторную решётку.
2. Если в системе остался фреон, спустите его через ниппель на магистрали низкого давления. Будьте аккуратны, выходящий из системы фреон может вызвать обморожение пальцев.
3. Открутите трубки от радиатора и заклейте их скотчем. Нельзя допускать попадания грязи, пыли или влаги в магистрали.
4. Снимите конденсор с креплений, соединяющих его с кузовом или радиатором ДВС. Все резиновые прокладки в соединениях лучше заменить на новые.
5. Установите новый радиатор.
6. Далее следует вакуумировать систему кондиционера, подключив вакуумный насос к сервисному порту кондиционера через шланги, оборудованные манометром. Процесс откачки длится 10–20 минут.
7. Заправьте кондиционер необходимым количеством фреона.
8. Проверьте систему на наличие течей.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

• набор гаечных и шестигранных ключей;
• отвертки;
• труборез или бокорезы;
• ручные слесарные тиски;
• плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

1. Применение манометрической станции для сбора фреона во внешнем блоке.
2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

• тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
• толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

1. Со штуцеров и ниппеля снимают защитные крышки.
2. К ниппелю подсоединяют коллектор.
3. Включают кондиционер на максимальный «холод».
4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
5. По манометру контролируют давление.
6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

В каких случаях не нужно снимать кондиционер

Исходя из масштабов планируемого ремонта и плотности прилегания внутреннего блока к стенке, вместо того, чтобы сразу начать демонтировать систему кондиционирования, можно прибегнуть к другому способу решения вопроса.

Случай № 1

Если вы планируете переклеить обои и промежуток между стенкой и внутренним блоком достаточно большой, то необязательно демонтировать весь кондиционер, достаточно отсоединить блок от пластины.

Случай № 2

Если при ремонте вы планируете штукатурить и выравнивать стены, то можно также демонтировать только внутренний блок. По окончании ремонта протяжённости коммуникации должно хватать для обратного монтажа модуля.

Случай № 3

Встречаются случаи, когда блок необходимо демонтировать с трассой. Это может быть вызвано рядом обстоятельств:

• запланировано «понижение» потолка;
• гайки присоединения трассы к модулю располагаются в стене;
• с целью недопущения соединения гаек внутри стенки после ремонта;
• для перемещения внутреннего блока.

Подготовительный этап

Необходимо подготовить ряд инструментов, без которых справиться с задачей невозможно, прежде чем ответить на вопрос, как снять кондиционер со стены во время ремонта своими руками.

Необходимые инструменты:

• Труборез.
• Манометрический коллектор.
• Торцевые шестигранные ключи.
• Рожковые ключи.
• Бокорезы.
• Разводные ключи.
• Дрель.
• Отвертка крестовая.
• Нож строительный.

Бывают случаи, когда нужно обзавестись и страховочным снаряжением.

Спуск фреона

Существует три варианта демонтажа кондиционера своими руками:

• Разборка с выпуском фреона.
• Сохранение газа внутри устройства.
• Используя специальную методику, с помощью профессионального оборудования сберечь фреон полностью.

Используются все способы, но третий дает самый лучший эффект без каких-либо потерь.

Чтобы снять кондиционер со стены своими руками правильно, необходимо изучить конструкцию сплит-системы, которая состоит из заполненного фреоном замкнутого контура. Она состоит из таких составляющих — компрессора, системы медных трубок и испарителя с конденсатором, которая всю систему связывает и обеспечивает отбор и подачу хладагента.

Для отключения кондиционера без потерь фреона самостоятельно его необходимо перекачать в конденсатор, для этого:

1. Перекройте вентиль между устройством и трубкой тонкого диаметра во время работы оборудования в режиме охлаждения.
2. Через минуту, когда весь хладагент перекачается в конденсатор, перекройте вентиль на толстой трубке. Этим действием вы отключите подачу фреона и “закроете” его в ловушке.

10 Как работать манометрической станцией

Корпус станции представляет собой блок. На боковой его поверхности расположено два патрубка. От них идут две разных трубки.

1. Та, которая тонкая, обеспечивает передачу жидкого хладагента от конденсатора к испарителю.
2. Благодаря толстой трубке в блок конденсатора поступает газ-фреон.

На каждом штуцере имеется специальный клапан. Он нужен для того, чтобы перекрывать подачу фреона.

Заполнение конденсатора фреоном производится по стандартной системе.

1. Защитные крышки патрубков и ниппелей демонтируются.
2. Ниппель соединяется с коллектором.
3. Кондиционер включается и настраивается режим максимального охлаждения.
4. После этого следует выждать 4-5 минут и перекрывать клапан патрубка, который отвечает за подачу жидкого фреона. Данным действие прерывается подача хладагента в испаритель.
5. Контроль давления выполняется с помощью манометра.

Для последнего этапа работы с манометрической станцией обязательно нужен помощник. Дело в том, что как только на индикаторе будет показатель -1 Мпа, необходимо сразу же перекрыть газовый штуцер. Если промедлить, то насос компрессора начнет работать на холостых оборотах, а это негативно скажется на работоспособности всего кондиционера в целом.
