Как сделать смотровую яму в гараже

Подготовительные работы

Любая серьёзная строительная работа начинается с проекта. Причём проект нужен не для проформы, а для себя. В нём продумывается всё, от общего вида до мельчайших деталей. В том числе создаётся технологическая карта, в которой расписывается последовательность и содержание технологических операций.

ФОТО: vdomishke.ruСмотровая яма

Определение размеров

Размеры ямы определяются размерами автомобиля и гаража. Смотровая яма должна обеспечивать безопасность работающего, удобство при работе и лёгкость обслуживания автомобиля. Ширина траншеи должна быть такой, чтобы машина случайно туда не упала, но в то же время чтобы работнику там не было тесно. Это примерно на 40 см уже колеи колёс.

Глубина траншеи обычно делается 1,8 метра. Если работник невысокого роста, ему можно сделать подставку.

Длину траншеи рекомендуется делать примерно на 1,5 метра длиннее машины. Слишком глубокая и слишком длинная яма потребует больше финансовых вложений. Итого, обычно яма для легковушки имеет размеры 1,8 х 0,8 х 5 м. Толщина стен примерно 150 мм.

Разметка и рытьё котлована

Перед принятием решения о строительстве смотровой ямы следует разобраться с уровнем грунтовых вод (УГВ) на том месте, где запланирована яма. Если УГВ меньше 2 метров, яму строить нереально – её будет регулярно заливать водой. В этом случае придётся устанавливать металлический или пластмассовый кессон, но это дорогое удовольствие. Если УГВ более 3 метров, можно смело начинать строить яму.

В гараже на полу надо сделать разметку будущей траншеи. Ось ямы обычно совпадает с осью въезда машины в гараж. Причём размеры траншеи должны быть больше готовой ямы с учётом опалубки, стенок, подсыпок, гидроизоляции и др.

От характеристик грунта зависит трудоёмкость процесса выкапывания котлована. В случае глинистого грунта копать котлован можно с вертикальными стенами. Но если грунт песчаный, стены при копании всё время будут осыпаться. Придётся эту осыпь убирать, сохранять, а после создания стен и уборки опалубки засыпать её обратно в свободное пространство.

Если сам гараж ещё не построен, котлован легко может выкопать экскаватор. А если яма строится в уже существующем гараже, то копать придётся руками.

ФОТО: kamchat.infoКотлован копает экскаватор

Как и чем закрыть смотровую яму

Крышка из досок, скрепленных вместе

При обустройстве котлована необходимо продумать, чем закрыть яму в гараже на время, пока она не используется. Еще до обустройства стеновых конструкций (кладки блоков или заливки бетона) нужно сделать закладную раму. Ее монтируют на борт, находящийся на одном уровне с полом гаража или несколько выше. Сырьем для рамы служит уголок из стали. При изготовлении используются аппарат для сварки и дисковая пила с подходящими для материала насадками.

Габариты рамы подбирают по наружному или внутреннему периметру стенок. Уголок должен располагаться так, как требует плоскость покрышки. Фиксируют ее посредством дюбелей или анкеров. Отверстия для крепежных элементов придется проделывать заранее. Если предполагается закрывать яму приготовленным полотном, рамку разворачивают углом книзу. Чтобы она не заржавела, перед установкой ее шлифуют наждачной бумагой, грунтуют и окрашивают.

Крышку, которой будет закрываться яма, можно сделать из разных материалов. Распространенные варианты – конструкции из металлической рамки с сетчатым полотном и из дерева.

Крышку из обрезных досок можно сделать так:

1. Из брусков с квадратным сечением (со стороной не менее 4 см) выкладываются лаги по габаритам идентичные дистанции между торцевыми стенками.
2. Нарезаются доски. Ширина их подбирается так, чтобы покрышка легла в заранее смонтированную раму. Минимальная толщина – 3,5 см. Излишне толстыми их делать также не следует, иначе полотно будет тяжело поднимать.
3. Перед тем как фиксировать бруски и доски, их пропитывают антисептическим составом и покрывают лаком.

После этого можно скреплять компоненты конструкции друг с другом. Для этого подойдут простые гвозди или саморезы с цинковым покрытием.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Этапы работы

Подготовка котлована

Размеры котлована на 20—25 см больше размеров ямы. Для закладки дренажа делают траншею по периметру ниже уровня стяжки пола. Если предусмотрены ниши, вынимают грунт в месте их расположения. Траншея для вентиляционной трубы должна быть проложена под фундаментом гаража и выведена наружу. Копать предпочтительнее вручную, но если готовят котлован до возведения стен, то можно — трактором. При этом нужно разметить и вбить колышки, чтобы не потребовался дополнительно грунт для засыпки.

Обустройство пола и стен

После того как котлован готов, зачищают и выравнивают пол, стены и ниши от лишнего грунта. Затем на дне дополнительно делают подложку для стяжки, послойно засыпая глину, щебень средней фракции, песок и мелкий гравий. Первые 2 слоя закладывают толщиной 10 см, а последующие — по 5 см. Слои поэтапно тщательно выравниваются и утрамбовываются.

Гидроизоляция и сток воды

Этот этап является необходимым и обязательным, если грунтовые воды залегают на расстоянии менее 2 м. Для этой цели используется рубероид или изолон, который покрывает дно и стены с запасом по 30 см с каждой стороны. Концы загибают и фиксируют. Гидроизоляционный материал укладывают с нахлестом 8—10 см

При укладке рубероида важно промазывать швы битумной мастикой для создания герметичности. Таким же образом гидроизолируют места будущих ниш

До укладки гидроизоляции по внешней стороне стенок закладывают асбестовые трубы диаметром 5—8 см, которые будут выполнять роль дренажа.

Бетонирование пола

Для бетонирования сваривают или связывают стальной проволокой решетку из арматуры толщиной 5—8 мм с ячейкой 10×10 см. Подготовленную конструкцию устанавливаем над полом на высоте 6—8 см. Перед заливкой бетоном, уровнем проверяют горизонтальность укладки. Для приготовления раствора используют цемент М500, песок и мелкий гравий фракции 1,5—2 см в пропорциях 1:4:2. Готовой смесью заливают армированное дно и делают стяжку толщиной от 10 до 15 см. Разравнивают бетонную смесь под горизонтальный уровень.

Вентиляция

Со временем в смотровой яме скапливаются токсичные запахи и влага. Вытяжка существенно снизит их концентрацию. Вентиляционную трубу прокладывают с зазором от пола 10—15 см. Обычно используют пластиковую трубу диаметром 10—12 см. Поворотное колено для соединения выбирают металлическое, чтобы при бетонировании пола гаража от нагрузки оно не погнулось. Дальнейший отвод выполняют металлической трубой диаметром 10—12 см, которую прокладывают ниже уровня стяжки. Еще одно поворотное колено устанавливают на выходе наружу. Затем крепят воздухоотвод на расстоянии 15—20 см от внешней стены. Защиту от попадания осадков обеспечивают конусовидным колпаком, изготовленным из оцинкованного железа.

Кладка кирпича

Кирпич начинают класть с углов, при этом обеспечивая перевязку между собой. Укладку первого ряда контролируют уровнем. Для усиления конструкции после каждых двух рядов прокладывают металлическую сетку. Кладка выполняется в половину или четверть кирпича. Раствор готовят из песка и цемента в пропорциях 3:1. При помощи веревочного отвеса контролируют вертикальность возводимых стен. Стенки ниш выкладывают до проектного уровня и делают перекрытие бетонной плитой. После выведения стен до уровня пола гаража и полного высыхания их можно обложить плиткой. Для усиления конструкции по размерам внутреннего периметра сваривают уголок сечением 5×5 см. К полученному прямоугольнику приваривают от 8 до 20 арматурных усов длиною 20—25 см. Забетонированные в стяжку пола, они укрепят смотровую яму.

Смотровая яма в гараже из кирпича возводится довольно просто и служит незаменимым помощником для владельцев автотранспорта при осмотре и ремонте машины.

Для тех, кто умеет и любит ремонтировать, устранять мелкие неисправности в машине самостоятельно, смотровая яма просто необходима.

Сегодня хорошо развита сеть автомастерских и центров по обслуживанию и ремонту автомобилей. Тем не менее, многие водители получают даже удовольствие от того, что могут сами найти и устранить неполадки в своем авто, это своего рода разрядка от основной трудовой деятельности.

Кроме того, это еще и моральное удовлетворение, что сами подготовили свой автомобиль к техосмотру плюс сэкономили определенную сумму своего бюджета. Зачастую такие умельцы помогают в ремонте и своим друзьям.

Смотровые ямы устраиваются также в гаражах для обслуживания крупной автомобильной техники – грузовых авто, автобусов и прочего автотранспорта. Предлагаю рассмотреть вопрос о том, как строится смотровая яма в гараже из кирпича для вашего легкового автомобиля.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Как сделать крышку для смотровой ямы?

На последнем этапе, при заливке последнего слоя, нужно не только обеспечить яму освещением, но и соорудить крышку, чтобы обезопасить себя, и окружающих от случайных падений, а на дне автомобиля не будет скапливаться конденсат.

Для изготовления такой конструкции можно взять доски, которые укладывают в ширину ямы. Также из металлического уголка сваривают каркас, который должен выступать над уровнем пола, это поможет предотвратить попадание колес автомобиля в яму. К такому каркасу нужно приварить прутья из металла, проволоку или арматурные элементы, которые закладывают в раствор, при заливке последнего слоя.

Шаг четвертый: дополнительное обустройство

Для того чтобы внутри смотровой ямы было комфортно трудиться, нужно выполнить ряд дополнительных работ:

Для осмотра автомобиля необходимо достаточное освещение

1. 1. 1. Освещение. Естественно, необходимо достаточное количество света, чтобы проводить осмотр автомобиля. Для этого можно использовать либо переносной светильник, либо проложить провода внутри стены и установить стационарный осветительный прибор. Рекомендуемое напряжение для смотровой ямы не должно превышать 36 В. Если все же используется стандартное напряжение 220 В, электрические провода нужно укладывать в гибкий шланг из стали. Розетки и выключатели следует выбирать во влагозащищённом исполнении УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80;

      2. Перекрытие. Настил из крепких досок сверху смотровой ямы предохранит владельца гаража от падения в неё, а днище автомобиля от конденсата. Оптимальная толщина досок — 40 мм. По сравнению с более тонкими, такие доски не треснут, если на них случайно наедет автомобиль. Из них можно соорудить несколько удобных щитов. Не стоит только делать их слишком тяжёлыми;

      3. Вентиляция. Несмотря на все меры защиты от влаги, воздух в смотровой яме может быть сырым и затхлым, поэтому нелишним будет оборудовать вентиляцию. Для этого под землёй прокладывается гибкий воздуховод, который выводится на 20–25 см выше поверхности земли. От засорения воздуховод можно защитить специальной крышечкой;

      4. Лестница. Чтобы внутрь было удобно спускаться, необходимо сделать прочную лестницу сбоку. Обычно её выкладывают из кирпича или бетона, либо сваривают из металлических труб или бруса. Второй вариант более компактен, подойдёт наилучшим образом, если длина ямы небольшая;

      5. Упоры для автомобиля. Даже если гараж не находится на видимом уклоне, установить упоры под колеса необходимо. Это вопрос безопасности;
      6. Инструмент. В нишах смотровой ямы желательно разместить наборы гаечных ключей, растворители, ветошь, ёмкость для смены моторного масла, а также другие инструменты и приспособления. Пусть всё будет под рукой в нужный момент.

Как поставить забор своими руками?

Установка забора своими руками может быть достаточно сложным процессом, но с правильным подходом и инструментами вы можете выполнить его самостоятельно. Вот общие шаги, которые могут помочь вам установить забор:

1. Подготовьте инструменты и материалы: для установки забора вам может понадобиться садовый инструмент, грунт, бетон, кирпичи, песок, камни, доски или профильные трубы, заборные элементы, крепежи и др.

2. Определите местоположение забора: определите границы участка, на котором вы хотите установить забор, и разметьте его границы.

3. Выберите тип забора: выберите материалы и тип забора, который соответствует вашим потребностям и бюджету.

4. Рытье ям: рытье ям для столбов – это один из самых важных шагов в установке забора. Ямы должны быть глубокими и широкими, чтобы обеспечить достаточную устойчивость забора. Рекомендуется рытье ям глубиной не менее 0,8 м, а также установка столбов на расстоянии не более 3 м друг от друга.

5. Установка столбов: после рытья ям, установите столбы и залейте бетон. Убедитесь, что столбы расположены на одном уровне и вертикально, используя отвес и леску.

6. Установка заборных элементов: после того, как бетон высохнет, установите заборные элементы на столбы. Убедитесь, что они прочно закреплены, используя крепежи или специальные зажимы.

7. Прикрепление к земле: если ваш забор будет расположен на неровном грунте, то необходимо прикрепить его к земле, используя камни или кирпичи.

8. Отделка: на этом этапе можно приступать к отделке забора, такой как покраска, установка декоративных элементов и т.д.

Установка забора может быть трудоемким процессом, но соответствующая подготовка, инструменты и методы помогут упростить эту задачу. Если у вас возникнут трудности, обрат

Как поставить забор своими руками? Вот несколько общих шагов, которые могут помочь вам начать:

1. Подготовьте место для забора: определите местоположение забора, убедитесь, что вы не нарушаете законы и правила городской застройки, подготовьте инструменты и материалы.

2. Установите уголки и определите высоту забора: используйте уголки, чтобы определить места, где будут установлены столбы, и убедитесь, что вы правильно определили высоту забора.

3. Установите столбы: используйте лопату или специальный аппарат, чтобы выкопать ямы для столбов, залейте бетон в ямы, установите столбы и выровняйте их.

4. Установите поперечины и рейки: установите поперечины и рейки на столбах, используя крепежные элементы, чтобы закрепить их на месте.

5. Установите заборные панели или натяните сетку: установите заборные панели на место или натяните сетку на рейки и закрепите ее на месте.

6. Добавьте дверь или ворота: установите дверь или ворота в забор, если это необходимо.

7. Закончите работу: проверьте все элементы забора на прочность и надежность, убедитесь, что он безопасен и соответствует вашим потребностям.

Важно помнить, что установка забора может быть опасной работой, поэтому, если вы не уверены в своих способностях или опыте, лучше обратиться за помощью к профессионалам

Переходим к процессу возведения

Из бетона

Все этапы работ:

1. Нужно сделать опалубку из OSB плит.
2. Плиты соединяют, применяя доски и саморезы.
3. Нужно форму укреплять распорками.
4. Плиты должны быть соединены без зазоров или с минимальными зазорами. Внутрь опалубки ставят армирующую сетку.
5. Потом заливают бетон, и после застывания получают монолит.
6. Есть другой вариант использования бетона. Сначала нужно накрыть стенки котлована гидроизолирующим слоем материала. Дальше внутри ямы ставятся OSB плиты. Устанавливается сетка между гидроизоляцией и плитами. Внутрь данной системы вливают бетон.

Из кирпичей

Все этапы работ:

1. В отделанный котлован устанавливают гидроизоляцию в виде полотна. Оно обязано вполне накрывать настил и стенки. Полотно нужно складывать внахлёст. Чтобы края лежали, их придавливают досками.
2. Сверху совершают кладку «в полкирпича». Когда стенка вырастет до 135 см, изготавливают ниши, а потом кладку делают до края ямы.
3. При укладке последнего ряда делают рамку из уголка так, чтобы при ее установке полки были параллельны полу. На неё ставятся толстые дощечки, накрывающие яму. Дальше совершают заливку пола батоном в автогараже.

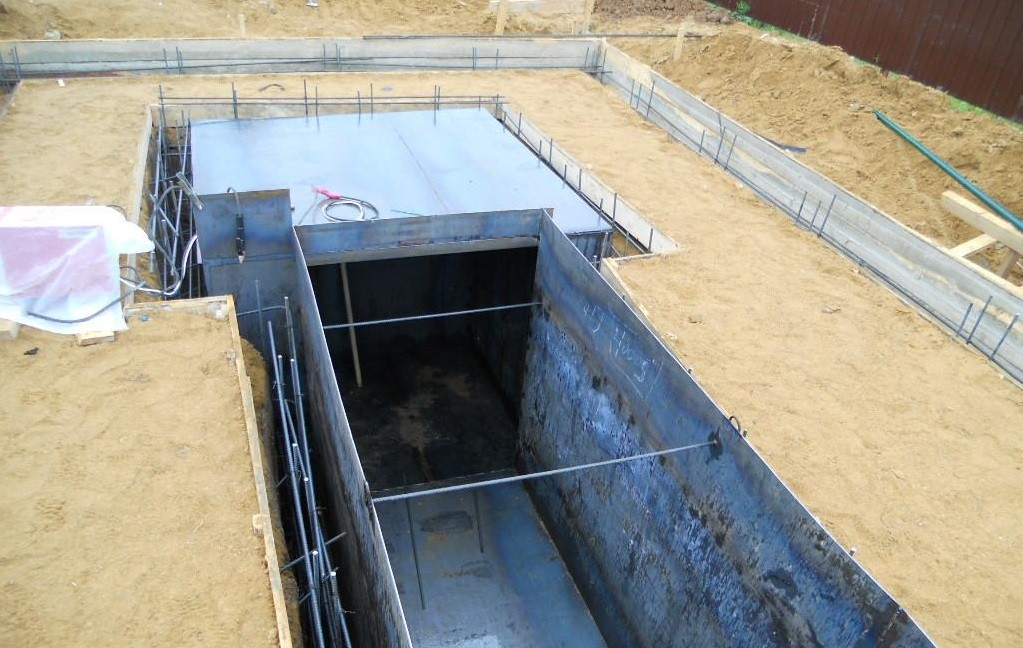

Из металлических листов

Данная система, как короб, главное достоинство которой надежность и не требует много времени на установку. При ее производстве листы объединяют непрерывной сваркой. Систему кропотливо покрывают специальными покрытиями против коррозии. Короб надлежит снабдить крепежами. С 4-х сторон к коробу привариваются уголки, которые углубляются в почву на 100-150 см для его удержания.
