Изготовление слухового окна на крыше своими руками

Конструкция слуховых кровельных окон

Конструкционные особенности оконного кровельного проема зависит от его каркаса.

Основные характеристики конструкции каркаса слуховых окон:

• ширина оконного кровельного проема должна быть больше 1/2 ширины непосредственного помещения мансарды;
• каркас этого элемента обустраивается одновременно с несущей конструкцией кровли, потому что у него тоже имеется собственная несущая система и обрешетка (с проемами двускатного типа и коньковым узлом);
• установка надежных стропилин, на них распределяется общая нагрузка сооружения;
• детали оконной конструкции можно вырезать по шаблону, что значительно облегчит монтажный процесс;
• все составляющие конструкции слухового кровельного окна закрепляются стальными крепежными деталями;
• боковые стены такого проема в подкровельном пространстве зашиваются устойчивыми к действию влаги стройматериалами, аналогично поступают и со стыками (это поможет предотвратить образование протечек).

Как влагоизолирующие стройматериалы рекомендуется применять:

1. Мембранные пленки.
2. Силиконовые герметики.
3. Прижимающие планки.

В уже построенной кровле можно также выполнить слуховые окна практически любого типа. Для этих целей необходимо выполнять такие правила его обустройства:

• оконный кровельный проем размещается в центре кровельного ската/стенки чердака – между несущими стропилинами;
• после вырезания проема устанавливаются несущие стропилины, и на них монтируется оконная рама (закрепляясь плотно с помощью саморезов);
• завершающим этапом выполняется герметизация построенного слухового окошка.

В таком случае герметизирование выполняют герметиком с акриловой/силиконовой основой либо водонепроницаемой пленкой.

Важно: в типовых проектах у слуховых окон на крыше конструкция (чертеж) практически полностью повторяет общую форму кровли, но в очень уменьшенном виде

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания.

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Слуховое окно – что это?

Изначально такое окно задумывалось как способ вентилирования подкровельного пространства, но со временем стало одним из элементов конструкции крыши, который может одновременно выполнять несколько функций.

Придать «изюминку», оживить и украсить кровлю любого дома – это одно из назначений слухового окна, приобретённого им за долгие годы своей эксплуатации.

Изменяя внешний вид и свои габариты, окно стало вызывать разные зрительные ассоциации и получило множество оригинальных названий: «бычий глаз», «рот лягушки», «окно-щука», «дом гнома», «летучая мышь».

Когда дома в густонаселённых городах перестали вмещать всех своих жителей, то пришлось искать выход: как расширить жизненное пространство. И было найдено интересное решение этой задачи – устраивать в чердачных помещениях мансарды.

Одновременно с обустройством чердачных помещений у слухового окна появилась ещё одна важная функция – служить источником естественного освещения.

Таким образом, в результате всякого рода дополнений и изменений обычный «скворечник» на крыше стал архитектурной и конструктивно необходимой деталью устройства кровли и помещения, находящегося под крышей.

В дальнейшем для качественного выполнения слуховыми окнами всех добавленных с течением времени функциональных обязанностей, их стали устанавливать на определённых участках крышного пространства, которые расположены на южном направлении.

Когда слуховое окно устанавливается на обычном нежилом чердаке, и его основное назначение – это вентиляция пространства под крышей, то вместо рамы в проём может быть вставлена простая вентиляционная решётка.

Она позволяет слуховому окну максимально справиться с изначально возложенной на него обязанностью.

В результате чего в чердачном пространстве отсутствуют такие негативные явления как:

• конденсат, в который превращается тёплый воздух, проникающий под крышу из нижних этажей и резко охлаждающийся в подкрышном пространстве. При отсутствии должного вентилирования это явление не только пагубно сказывается на кровле крыши, но может оказать разрушающее воздействие на несущие конструктивные элементы и значительно уменьшить срок их безаварийной эксплуатации;
• образование грибка и плесени, которые при комфортных условиях вполне могут найти пути и перебраться в помещение, находящееся под чердаком. Иногда жильцы верхних этажей жилых домов длительное время пытаются справиться с черными пятнами в углах и под потолком в своей квартире, не находя истинной  причины этого явления. Но полностью решить этот вопрос им может помочь установка слухового окна – для дополнительного доступа свежего воздуха в подкровельное пространство.

Есть в установке крышного элемента под названием «слуховое окно» ещё одно значение, которое не лежит на поверхности, но имеет особый смысл для надёжности конструкции крыши и её эксплуатации при сильном ветре.

Только плоская кровля не подвергается давлению воздушных масс.

Оставленный без внимания фактор ветровой нагрузки может разрушить крышу, постепенно создавая вибрацию и расшатывая несущую конструкцию.

Разрушение может произойти и одномоментно, когда по причине большой скорости воздушного потока снаружи здания под крышей создаётся разряжение воздуха. Чем сильнее ветер, тем больше перепад давления вне кровли и под ней, а это в некоторых случаях заканчивается подъемом всей крыши наподобие взлёта воздушного шара.

Противостоять такому сценарию развития событий призвана установка в крыше слухового окна – на первый взгляд обычного вентиляционного проёма, а на самом деле конструктивного элемента, учитывающего сложные законы физики.

Именно это окно является тем клапаном, который при необходимости сработает и избавит подкрышное пространство от избыточного давления.

Технология установки слухового окна на крыше в видео:

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Полукруглое слуховое окно

Начнем с более трудоемкого варианта, полукруглой люкарны. «Бычий глаз» — это стильная реализация, способная значительно увеличить себестоимость работ и получить наименьшее количество дневного света в чердачном или мансардном помещении. На другой чаше весов — отсутствие глухих углов, где мог бы скапливаться снег, и хороший сток дождевой воды. Второе основное преимущество — привлекательный внешний вид. Бычий монтируют очень редко, поэтому уникальность гарантирована. Такое украшение кровли выглядит очень прекрасно, гармонично и функционально.

Изготовление полукруглого варианта значительно увеличивает общую стоимость изготовления крыши. Это обусловлено дополнительными расходами на проектирование, работу кровельщиков и покупку особых материалов. Используемые окна нестандартной формы также дороже стандартных.

Люкарна бычий глаз

Проект такого слухового окна в крыше требует тщательной проработки деталей. Важным является сохранение пропорций.

Как сделать чертеж? В первую очередь нужно установить длину и высоту проема люкарны (отрезки ac — половина длинны и bc). От точки a перпендикулярно основанию проводится прямая линия и отмечается на ней отрезок ad = ac. Вокруг точки d рисуется окружность радиусом ad. На отрезке ab отмечается точка пересечения с окружностью (e). Далее проводиться прямая от точки d через точку e до места пересечения с линией, на которой находиться отрезок bc. Точка пересечения — f. Вокруг этой точки рисуется следующая окружность радиусом fe. Обводя кривую aeb можно увидеть очертание бычьего глаза. Аналогично вырисовывается другая часть.

К строительству «бычьего глаза» приступают только после полной сборки стропильной конструкции. Затем из нее убираются не нужные элементы и устанавливаются деревянные кружала (элементы конструкции, используемые для придания ему дугообразной формы). В данном случае им является карнизная доска полукруглого слухового окна. Конструкцию ската «бычьего глаза» образуют дистанционные бруски, с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой стороны опирающиеся на фронтонную стену. Далее монтируется обрешетка и контробрешетка — основа для финишного покрытия.

Два варианта конструкции «бычий глаз»:

	Конструкция из криволинейных форм — кружал. Криволинейные элементы выполняются отдельными шаблонами. Верхняя часть конструкции покрывается жесткой обшивкой из гибкой фанеры, кровельного картона и скрепляет криволинейные элементы ферм. На места подрезанных стропил устанавливаются перемычки, переносящие нагрузку на соседние стропила.
	Шатровая конструкция. Передняя стенка люкарны делается так же, как и в предыдущем варианте из кружал. Далее, от перемычки к балке укладываются стропила.

Для полукруглого окна необходимо выбирать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Оптимальными будут покрытия из мелких элементов, таких как битумная черепица, сланец и даже солома. Также можно использовать керамическую пазовую черепицу. Но, она потребует при монтаже более высокой квалификации и мастерства. Количество плиток черепицы в одном ряду должно быть таким же, как и под ним. Поэтому нужно подобрать правильную плотность укладки на разных участках.

Что это такое?

Параметры, которые необходимы для определения:

Не нужно путать слуховые и мансардные окна. Последние – это глухо застекленные оконные проемы в жилых помещениях, устроенных на чердаке дома. Слуховые – это специальные конвекционные конструкции, которые нужны для правильной циркуляции воздуха во всем здании.

• Люкарна – это окно, сделанное для вентиляции и поддержания баланса температуры внутри и снаружи чердака. Разница показателей должна быть не более 10 °С. Конструкция делается в виде конвекционной решетки со стеклопакетом или без него. Большая температурная разница способствует образованию конденсата, а это влечет за собой появление сырости и плесени во всем здании. При этом деревянные кровельные конструкции начинают гнить и требуют замены.
• Окно не предназначено для вентиляции, эту функцию выполняют вентиляционные продухи. Оно необходимо для того, чтобы на чердаке было естественное освещение, препятствующее развитию грибка. Уровень его должен быть достаточным, поэтому на больших площадях может формироваться до нескольких окон. Например, на крышах типовых четырехэтажек их можно насчитать от 6 шт. и более. Располагаются они по всему периметру кровли. В частных домах, где не требуется такого количества, а достаточно одно-два таких приспособления, архитекторы и проектировщики советуют размещать их на солнечной стороне дома.
• Технические — необходимость свободного доступа на крышу дома, особенно это актуально в многоэтажных зданиях, к которым приставить высокую лестницу не всегда удобно.
• Как элемент декора. Еще в эпоху средневековья дворцы и дома знатных особ оборудовались слуховыми окнами разнообразных конструкций. Мода в строительстве постоянно меняется: сегодня популярны массивные варианты, а завтра будут востребованы малозаметные, исполненные только из ламельных полос.

Решетка

Люкарни — декоративно-конвекционные элементы кровельной конструкции, создающие благоприятные условия для эксплуатации и обслуживания крыши.

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Назначение и виды слуховых окон

• обеспечивают чердачные и мансардные помещения притоком свежего воздуха и вентиляцией;
• являются источником естественного освещения;
• могут служить выходом на крышу;
• являются элементом архитектурного дизайна.

Функциональный и красивый элемент загородного дома

Где расположить люкарну? Определение размеров люкарны

1. Располагать люкарну не рекомендуется близко к краю кровли или к фронтону.
2. Работы по строительству люкарны начинаются только после возведения стропильной системы крыши и фронтонов. Устройство люкарны начинается с возведения каркаса. Люкарна, которая располагается с торцевой стороны двускатной кровли (т.е. на фронтонной стене), не обеспечит по максимуму помещение естественным освещением.
3. Вертикальное расположение люкарны придает зданию изысканности и величие, но не совсем смотрится на зданиях малых размеров.
4. Минимальное расстояние между люкарнами должно быть не менее 80 см, в противном случае в пространстве кровли между ними зимой будет накапливаться большое количество снега.
5. Рекомендуется соблюдать соотношение между площадями окна люкарны и пола – не более 1/6…1/8 от площади пола помещения мансарды.
6. Рекомендуется устанавливать окно люкарны на высоте не менее 85…90 см от уровня пола.
7. По возможности следует устанавливать окно люкарны максимально большим в пределах 120…150 см по высоте;
8. Рекомендуемая ширина люкарны (или сумма ширины нескольких люкарн) должна быть более половины всей ширины помещения.
9. Высота окна люкарны будет зависеть от уклона кровельного покрытия крыши:

• бетонная черепица – 1:10;
• шифер – 1:5;
• керамическая черепица с замковым соединением – 1:8;
• керамическая черепица с обычным соединением – 1:6.

Преимущества применения люкарны

1. Здания с люкарной имеют красивый вид.
2. Не сложная эксплуатация, легко можно помыть окно люкарны.
3. При грамотном проектировании окна оно обеспечивает помещение достаточным количеством дневного света и свежего воздуха.
4. При помощи люкарны осуществляется выход на кровлю для ее технического обслуживания.

Недостатки применения люкарны

1. При наличии люкарны на кровле зимой может собираться дополнительное количество снега (появляются снеговые мешки), которое оказывает существенную дополнительную нагрузку на стропильную систему крыши.
2. Повышенная вероятность протечки кровли в зоне размещения люкарны.
3. Конструкция люкарны более сложная, чем мансардного окна.
4. По сравнению с мансардным окном люкарна пропускает меньше дневного света (примерно на 30…40%).
5. Высокая стоимость устройства люкарны.

Конев Александр Анатольевич

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

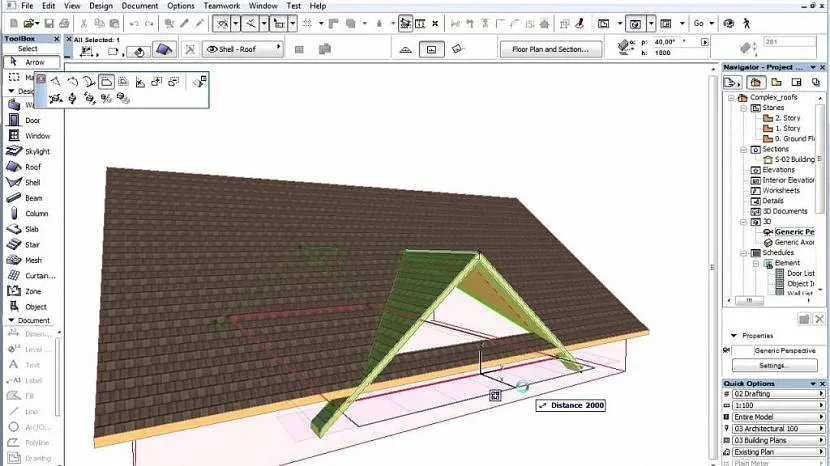

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

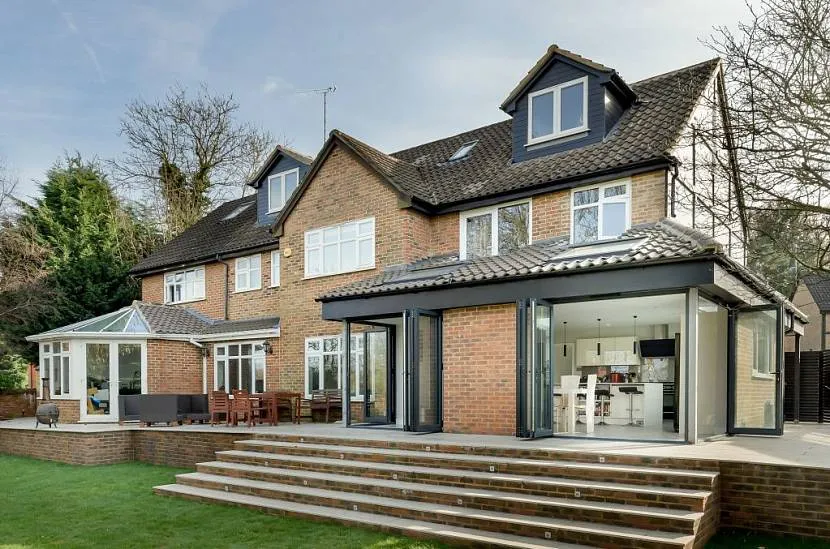

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Дормеры — важная часть дизайнаИсточник houzz.com

Сборка каркаса слухового окна

Особое внимание следует уделять стропилам под слуховыми окнами. Часто их делают такого же сечения, как и остальные стропила, однако нередко они несут нагрузку в 1,5 раз больше, чем промежуточные стропила

Кроме повышенной нагрузки, оставляют без внимания и то, что разделка их концов под шип и отверстия креплений для стоек слухового окна в значительной степени ослабляют сечение стропил под этими окнами. Ослабленная стропильная нога больше прогибается, кровля получается неровной.

Слуховые окна устанавливаются в деревянный каркас, выступающий над склоном кровли. Каркасы поднимают в вертикальное положение в виде готовой целой стены или большей части стены, затем скрепляют одну с другой и укрепляют на своих местах.

На столе циркулярной пилы собирают в готовом виде достаточное количество каркасных стоек (рис.6 поз.20) стеновых деталей слухового окна. Стойки переносят на рабочее основание всегда в количестве, необходимом для сборки одной стены.

В каркасах стен, в том числе и слухового окна, имеются три типа обвязки:

• нижняя и верхняя обвязка (рис.6 поз.22),
• а также обвязка, объединяющая стены (рис.6 поз.2) и укрепляющая конструкцию.

Доски или планки обвязки (рис.6 поз.2 и поз.22) всегда изготовляют из длинной древесины, так как стык ослабляет конструкцию.

При сочленении частей каркаса используют почти исключительно торцевые гвоздевые соединения. Об этом необходимо помнить, когда определяется порядок сборки.

Сборку каркаса слухового окна начинают с установки нижней обвязки (рис.6 поз.2) на основную линию стропил (рис.6 поз.1) крыши, указывающую внутренние края и край дальней стены таким образом, что будущий нижний край основной обвязки (рис.6 поз.22) идёт по той же линии.

Варианты устройства каркасов для слухового окна с односкатной и двухскатной крышей показаны на рис.6.

Когда стена слухового окна (рис.6 поз.20 и поз.22) поднимается в вертикальное положение вокруг этой линии, она попадает на правильное место. Нижняя обвязка (рис.6 поз.22) крепится точно по этому месту стропил (рис.6 поз.1) вспомогательными гвоздями наискось.

После того, как верхняя и нижняя обвязки (рис.6 поз.22) готовы, на них одновременно переносятся места установки стоек (рис.6 поз.20) и проёмов.

Тщательному изготовлению обвязок (рис.6 поз.22) и аккуратному переносу размеров стоек (рис.6 поз.20) следует уделить ОСОБОЕ ВНИМАНИЕ, так как от этого зависит успешное выполнение следующих этапов работы. Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

Этапы работ при строительстве деревянных стеновых каркасов слухового окна:

1. разметка стен по месту;
2. изготовление стеновых обвязок;
3. изготовление вентиляционных и оконных коробок;
4. сборка стенового каркаса;
5. обшивка стенового каркаса;
6. подъём стеновых каркасов в вертикальное положение и крепление стены разной высоты;
7. крепление балок крыши, стыкующихся со стенами;
8. пригонка и крепление вентиляционных решёток и оконных рам.

На месте оконного или дверного проёма доски нижней обвязки (рис.6 поз.22) продолжаются без их обрыва. Они отпиливаются только после того, как стены уже будут стоять в вертикальном положении и будут закреплены.

Оконная рама слухового окна и жалюзийные вентиляционные решётки устанавливаются в оконную и жалюзийные коробки, закрепленные на стойках к стропилам и обрешетке деревянного каркаса, после выполнения обшивки каркаса досками и листовой сталью.

Чтобы избежать проникновения осадков между стенками слухового окна и крышей дома устраивают воротники из кровельной стали. Напуск штучного покрытия на покрытие по листовой кровельной стали должен быть не менее 150 мм.

Чтобы избежать проникновения осадков, между листами  укладывают пеньковый жгут, пропитанный дёгтем, или ленту из пенополиуретана, пропитанную битумной мастикой. Выполняя эти работы, устраивают хорошую вентиляцию чердака, иначе на внутренней поверхности кровли конденсируется пар, вызывающий гниение древесины обрешётки и стропил.

Венчает слуховое окно конёк такой же формы, как и на всей крыше. Коньки и ребра крыш покрывают деталями заводского изготовления У-образной формы, ширина каждой из сторон которых составляет 200 мм.

Узел устройства конька крыши из шиферных коньковых деталей для слухового окна показан на рис

При применении коньковых упрощенных деталей (рис.8 поз.8) в асбестоцементных кровлях следует предусматривать заполнение впадин между волнами цементным раствором кл. ВЗ,5 (марки М-50) на длину 150 мм.

При отсутствии коньковых деталей заводского изготовления стыки коньков и рёбер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.

Пошаговая инструкция

Рассмотрим технологию строительства слухового окна на примере треугольного профиля. Порядок работы.

1. Необходимо составить план расположения слуховых окон (если их несколько) и точный чертеж «домика» с указанием всех его размеров.
2. По сути, для него обустраивается своя, персональная стропильная система по той же методике, что и для крыши всего строения – со своим коньком, опорами и несущим каркасом.
3. В местах расположения окон при монтаже «общедомовой» стропильной системы устанавливают более массивные брусья или доски, так как на эти опоры будет приходиться дополнительная нагрузка.
4. На данные стропила крепятся горизонтальные балки. Первая – на уровне мауэрлата (верхний край стены дома), а вторая – в зависимости от высоты «слухового» оконного проема.
5. К этим «перекладинам» будет прикрепляться каркас домика. Нужно учесть, что к верхней балке будет крепиться его конек. От ее расположения зависит, как будет ориентирована его крыша.
6. «Треугольник» профиля домика крепится к нижней перекладине – гвозди, скобы, металлические уголки. От его основания до верхней балки укладываются брусья, которые надежно фиксируют всю конструкцию.
7. От вершины треугольника до нее – коньковый пролет. В результате получается «скелет» будущего смотрового окна.
8. Ставится оконная рама, которая крепится не только к треугольнику профиля, но также соединяется брусьями с уложенными балками крепления основания треугольника с верхней перекладиной.

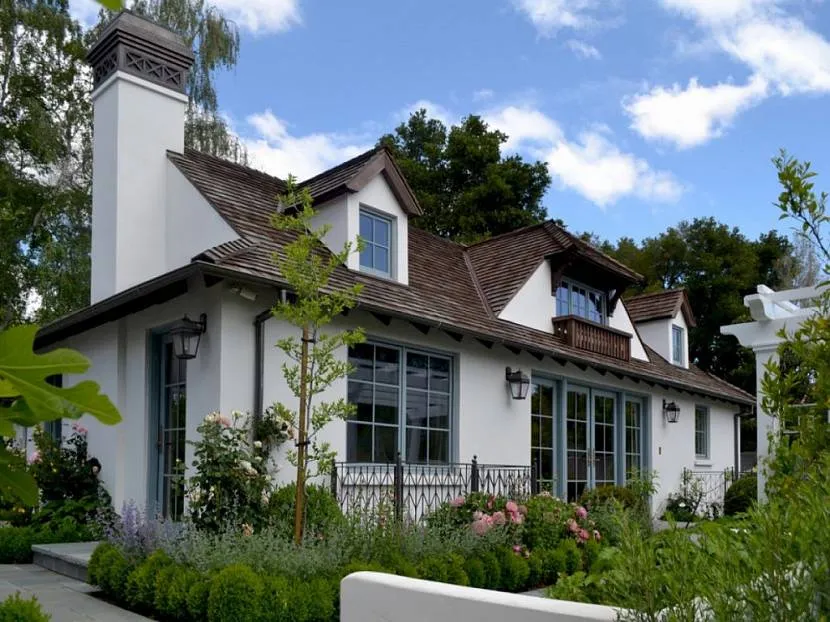

9. Далее монтируются боковые вертикальные перемычки и несущий каркас – обрешетка. okno-na-kryshe По аналогии с обустройством крыши всего дома также производится укладка всех необходимых материалов (паро- и гидроизоляции, утеплителя).
10. Линия соприкосновения каркаса домика слухового окна с крышей дополнительно герметизируется специальными уголками, прижимными планками и тому подобное.
11. Отлично подходят саморасширяющиеся ленты, мастичные составы и различные герметики. Зная все эти особенности монтажа, можно соорудить слуховое окно любого профиля.

Полезные советы

Ставшие в последнее время популярными мансардные окна дают значительно больше света. Для их монтажа не нужно сооружать отдельный каркас, так как они лежат в одной плоскости с кровлей дома и крепятся к его стропильной системе с помощью специальных пластин.

Обратите внимание!

Но их рекомендуется ставить при условии, если уклон крыши обеспечивает хороший сток воды с ее поверхности (порядка 150 – 200).

Однако самостоятельное изготовление нецелесообразно, так как вполне возможны ошибки в расчетах. Лучше купить готовое пластиковое окно и установить на место.

Такая конструкция является поворотной, ее ось вращения лежит в горизонтальной плоскости и расположена посередине. Через окна происходит примерно до 15% всех теплопотерь любого строения.

Поэтому при определении их размеров необходимо делать «поправку» на особенности климата и расположения здания. Если смотровое окно обустраивается на крыше уже построенного дома, то крепление его каркаса производится к стропилам.

Но НЕЛЬЗЯ ДЕЛАТЬ ВРЕЗКИ!!! Только скобы, гвозди, накладные элементы (металлические ленты, уголки). Иначе снизится прочность всей несущей конструкции.
