Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

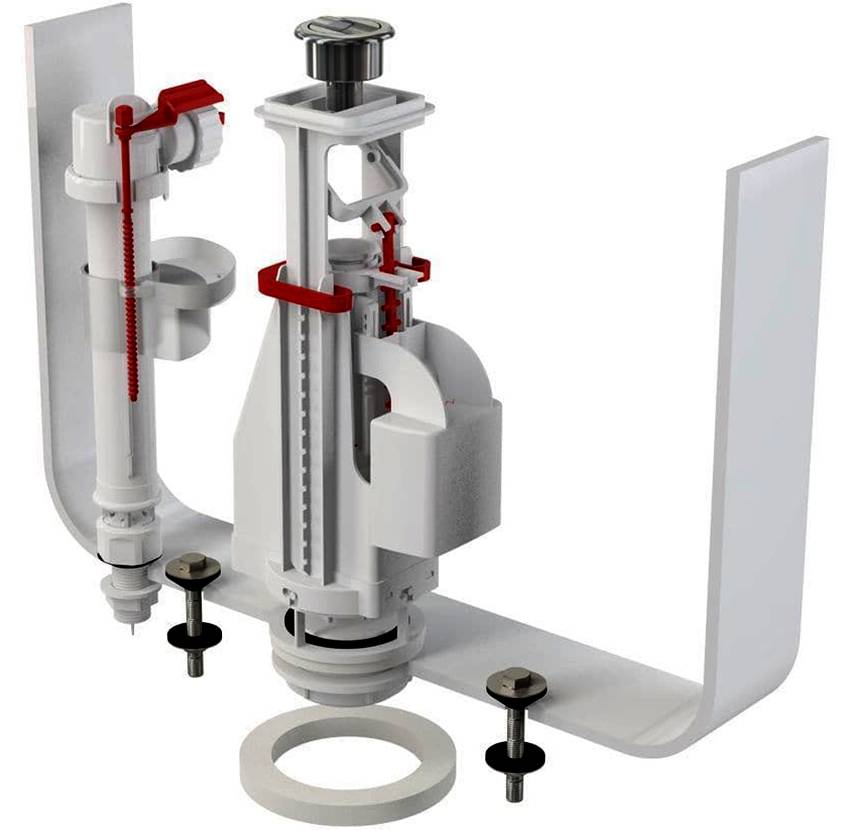

Импортная арматура для сливного бачка

Такие системы есть разные:

• с одной кнопкой
  • вода сливается пока кнопка нажата;
  • слив начинается при нажатии, прекращается при повторном нажатии;
• с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Устройство и принцип работы смывного бачка ↑

Внутреннее устройство бачка состоит из двух составных частей:

• механизма подачи воды;
• сливного механизма.

Благодаря оборудованию для подачи воды жидкость накапливается в резервуаре до определенного уровня, после чего клапан подачи закрывается. Сливной механизм начинает функционировать после нажатия на кнопку. При этом порция воды с большой скоростью выливается в унитаз, смывая все его содержимое в канализацию. Как видите, сливное устройство для бочка унитаза работает благодаря поочередному действию двух механизмов.

При детальном осмотре в бачке можно увидеть рычаги, грушу, перелив, поплавок и поплавочный клапан. Эти детали изготавливаются из различных материалов, например, груша может быть резиновой либо пластиковой, а поплавок – пластиковый либо латунный. Они также могут отличаться по форме и способу соединения, однако принцип их работы от этого не меняется.

Как работает механизм подачи воды ↑

Подача воды осуществляется с помощью арматуры, отвечающей за набор воды. Она может осуществляться двумя способами:

Вода поступает из бокового канала, то есть впускной клапан расположен на боковой стенке бака (на 6-7 см ниже верхнего края). В этом случае на одном конце рычага находится поплавок, на другом – клапан, перекрывающий воду при достижении определенного уровня. Способ достаточно шумный, но очень распространен у отечественных производителей.

Вода подается снизу, то есть впускной клапан расположен на дне резервуара, недалеко от сливного сифона. Поплавок в этом случае перемещается по вертикальному штоку. В отличие от предыдущего способа, вода в резервуар поступает быстрее и тише.

Когда бак пустой, поплавок находится на самом дне, поэтому система рычагов производит открытие запорного клапана. Вода устремляется внутрь резервуара и заполняет его, одновременно поднимая поплавок. С подъемом поплавка рычаги постепенно прикрывают запорный клапан. Этот процесс продолжается до тех пор, пока вода не наполнит бак до определенного уровня. После этого клапан полностью закрывается.

Как работает сливной механизм ↑

Сливной механизм предназначен для спуска воды из резервуара в унитаз. Основные части этого механизма:

• спускное устройство (рычаг или кнопка);
• сливной сифон.

Есть несколько разновидностей сифонов. Самый простой – привычная всем «груша», напоминающая по форме вантуз. Сифон закрывает сливное отверстие, препятствуя вытеканию воды.

Принцип действия сливного устройства достаточно прост. Когда вы нажимаете на кнопку или тянете за веревку, активируется шток, который приподнимает грушу и открывает запирающий клапан. Вода сливается в канализацию.

Сливное устройство для унитаза совмещено с переливом. Это страховка от переполнения бачка. Если по каким-либо причинам уровень воды превысит допустимый, то вода не выльется наружу, а стечет прямо в канализацию.

Двухрежимный сливной механизм для унитаза ↑

Сливной механизм может быть двух типов: работающий в одном режиме и двухрежимный. Если в бачке установлен самый популярный однорежимный механизм, то вода сливается всем объемом. Двухрежимная система слива позволяет использовать только часть воды от заполненности бачка

Это особенно важно в больших семьях или офисах

Вот и все, что необходимо знать об устройстве сливного механизма. Эти знания помогут вам не только правильно подобрать бачок для унитаза, но и провести мелкие ремонтные работы.

Популярные производители сливных устройств для бачка унитаза

Одним из самых известных производителей сантехнических изделий и запчастей к ним является чешская компания Alka Plast. Она выпускает качественную, функциональную и долговечную продукцию по доступной стоимости. Популярной универсальной моделью является сливной механизм AlkaPlast А2000 с функцией стоп-кнопка. Устройство подходит для замены существующего механизма в керамических бачках. Благодаря особой конструкции можно регулировать высоту изделия в пределах 310-405 мм (в зависимости от высоты бачка).

Устройство оснащено кнопкой стоп-функция, которая способствует началу слива воды при первичном нажатии и его прекращению при повторном воздействии. Механизм выполнен из пластика ABS, который проявляет стойкость к истиранию и разного рода нагрузкам. Купить сливное устройство можно за 850 руб.

Сливной механизм с двойным смывом Alka Plast А08А имеет два режима выпуска воды объемом 3 и 6 л. Конструкция устройства позволяет регулировать высоту механизма слива в пределах 315-450 мм. Изделие изготовлено из пластика ABS. Стоимость устройства – 1,1 тыс. руб.

Чешская компания Alka Plast производит качественные и долговечные сливные устройства

Еще одним не менее востребованным производителем сливных механизмов для унитаза является швейцарская компания Geberit. Продукция мирового производителя отличается высоким качеством исполнения. Компания постоянно совершенствует методику изготовления сантехнических элементов, внедряя технологические новинки.

Среди популярных моделей сливных систем можно выделить механизм с двойным смывом Geberit Impuls Basic 230, оснащенный хромированной кнопкой. Устройство изготовлено из прочного пластика высокого давления, что повышает его технические и эксплуатационные свойства. Купить сливной механизм для унитаза Geberit можно за 2,3 тыс. руб.

Качественной моделью является сливной механизм Geberit Impuls Type 290, рассчитанный на два режима работы – слив на 3 и 6 л. Устройство предназначено для бачков высотой 300-450 мм. Подвод воды может осуществляться как сбоку, так и снизу. Стоимость сливного механизма Геберит составляет 2,8 тыс. руб.

Сливной механизм является несложной конструкцией. Разобравшись в принципе его работы и следуя вышеизложенным советам, можно самостоятельно выполнить монтаж, регулировку и ремонт устройства без полной замены бачка унитаза.

Как и в каких местах смазывать

Обрабатывают все подвижные металлические элементы фурнитуры, для этого необходимо выполнить следующее:

• Открыть створки, провести визуальный осмотр, очистить детали, которые предполагается смазывать, от загрязнений и от скоплений старой смазки. Очищают чистой ветошью, в труднодоступных местах можно воспользоваться небольшой щеткой (подойдет зубная).
• Спрей распыляют небольшими порциями с расстояния 2-3 см (для удобства в комплекте обычно есть специальная трубочка). Смазка наносится точечно на места взаимодействия подвижных механизмов (шарниры петель, элементы запорной арматуры и прочее).
• Смазку без распылителя обычно наносят из тары, в которой она приобреталась (тюбик, масленка). Если же продукт поставляется в емкостях, не приспособленных для капельного нанесения, удобно воспользоваться обычным медицинским шприцем. Для смазки одного элемента достаточно 2-3 капли масла.

Схема мест смазки фурнитуры пластиковых окон

При попадании смазки на прилегающую поверхность, что часто случается при распылении, ее излишки нужно удалить чистой сухой тряпочкой.

Кому непонятно куда именно заливать масло — смотрите нашу видеоинтрукцию:

Смазка резиновых уплотнителей

Как и в случае с металлическими механизмами, процедура начинается с очистки обрабатываемой поверхности. Створки окна открывают, сухой тряпкой или щеткой удаляют пыль и прочие загрязнения, после чего резиновые элементы моют мыльным раствором снаружи и внутри. Применять агрессивную химию и абразивные губки нельзя.

  Кто выпускает лучшую фурнитуру для оконных систем

Когда вымытая резина полностью высохла, можно наносить смазку. Жидкие средства без распылителя наносят тканевым или ватным тампоном, равномерно растирая по всей поверхности уплотнителя. Спрей для подобной задачи менее предпочтителен, так как его расход будет гораздо больше.

Видеоинструкция по смазке уплотнителей:

Возможности по регулировке и ремонту

В процессе эксплуатации унитаза время от времени возникают различные мелкие проблемы. Не следует сразу же бежать в магазин и покупать новую начинку в бачок, поскольку некоторые проблемы можно решить за полчаса не больше. При этом не обязательно приглашать специалиста и платить ему деньги, а достаточно попробовать сделать это своими руками.

Быстрый и 100%-й способ устранения протекания бачка унитаза

Watch this video on YouTube

Как отрегулировать уровень воды в бачке

В устройствах с нижним подводом воды всегда после установки унитаза лучше отрегулировать уровень воды, поскольку все они отрегулированы на заводе на максимальный уровень, что может оказаться избыточным и неэкономным. Чтобы отрегулировать уровень в сливном бачке, достаточно:

• Слить воду из бачка, а также перекрыть подачу воды.
• Открутить кнопку.
• Снять крышку.
• Отрегулировать высоту поплавка с помощью специального винта, расположенного в верхней части поплавкового механизма.
• Закрыть бачок крышкой и установить кнопку.

Бывают случаи, когда после установки унитаза из бачка постоянно стекает вода. Это свидетельствует о том, что уровень воды в бачке достаточно высокий и вода стекает по системе перелива. В таком случае необходимо уменьшить уровень воды, опустив поплавок по вышеописанной технологии.

Настройка Арматуры в смывной бачок

Watch this video on YouTube

Если поплавковый механизм состоит из изогнутого рычага, то регулировка уровня воды осуществляется изгибом этого рычага, что еще проще

Важно понимать, что чем ниже поплавок в бачке, тем меньше у него наберется воды

Изгибая рычаг поплавка меняем уровень воды

Протечки бачка унитаза

Возможны протечки воды в унитазе и в том случае, если уровень воды нормальный, но тогда придется искать другие причины. Вода может подтекать, если:

• Заилилась уплотнительная резинка спускного клапана, поэтому ее придется очистить. Для этого придется:
• • Отключить подачу воды и спустить воду из бачка.
  • Демонтировать механизм спуска воды.
  • Снять спускной клапан и внимательно осмотреть прокладку. Если необходимо, то ее очищают или шлифуют мелкой наждачной шкуркой.
  • Установить механизм обратно в сливной бачок, включить воду и испытать устройство. Если это не помогло, то придется заменить прокладку.

Как устранить протечку воды из бачка унитаза, КАК РЕАЛЬНО ЭКОНОМИТЬ ВОДУ СУПЕР!

Watch this video on YouTube

Спускной механизм сносился в процессе эксплуатации. Проверить это легко, достаточно рукой надавить на механизм. Если вода течь перестала, значит так оно и есть. В таком случае можно утяжелить стакан, добавив немного груза на нижнюю часть стакана.Добавление утяжелителя

В любом случае, придется разобрать механизм, а затем его собрать и проверить. Если эти маленькие хитрости не помогают, то лучше купить новый сливной механизм и заменить им старый. На самом деле это самый лучший вариант.

Течь в сливном отверстии унитаза

Watch this video on YouTube

В бачок не набирается вода

Существует и такая проблема, что в бачок не набирается вода вообще или набирается, но достаточно медленно. Если давление воды нормальное, то причина очевидная – засорился фильтр, трубка или клапан. Выход из этого положения достаточно простой и сводится к тому, чтобы прочистить фильтр, трубку или впускной клапан. Для этого придется полностью снять механизм подачи воды, а затем собрать все, как было.

Как правильно это сделать, можно увидеть на видео.

Что делать если в бачок не набирается вода

Watch this video on YouTube

Устройство навесного и автономного сливного бачка

Главное отличие навесной конструкции сливного бачка от предыдущей модели заключаются в установке впускного клапана на поверхности стены.

Сегодня устройство навесного сливного бачка практически не используется. Основным недостатком подобных изделий считают сложный монтаж и применение дополнительных комплектующих в виде перепускной трубы.

Как зафиксировать сливной бачок к устройству унитаза? Для этого придерживаемся простых правил:

1. С помощью карандаша отмечаем положение бачка. Наносим метку, на которой будет располагаться перепускная труба;
2. Далее, с помощью строительного уровня и рулетки необходимо рассчитать расположение всех креплений;
3. В полученных точках создаем небольшие отверстия при помощи дрели. Внутрь фиксируем дюбеля;
4. Внутрь сливного бачка необходимо зафиксировать арматуру, которая будет подключена к перепускной трубе. Для предотвращения протечек необходимо использовать резиновые прокладки, улучшающие прилегание к поверхности;
5. Когда конструкция бака полностью собрана, необходимо осуществить фиксацию изделия в вертикальном положении. Для этого будем использовать металлические болты и гайки;
6. Устройство перепускной трубы должно быть подсоединено к унитазу, а сливной бачок к системе водопроводной сети.

Особенности, сложности и тонкости замены

Как правило, процесс замены бачка требует терпения и сноровки ввиду отсутствия достаточного места в санузлах. Вдобавок сложным считается демонтаж старого бака не только из-за того, что к гайкам крепления трудно подобраться, но и по причине того, что грани от постоянной сырости в помещении могут проржаветь, иногда настолько, что ржавчина их полностью съедает.

Впоследствии такую конструкцию разобрать становится невозможно, и мастерам приходится использовать ножовку по металлу. При этом спил старых болтов крепления должен быть аккуратным, чтобы случайно не повредить поверхность унитаза или не пораниться самому.

Поломки впускного клапана

Нарушение работы этого узла часто связано с выходом из строя механизма запирания, из-за чего после заполнения бака вода продолжает беспрепятственно поступать в него. А при достижении предельного уровня она начнет переливаться через специальный отводной канал.

Указанную неисправность удается обнаружить по характерному журчанию, появляющемуся спустя некоторое время после заполнения бака.

В этом случае потребуется либо обновить впускной узел, либо заменить пришедшую в негодность деталь (манжету или запирающую пробку).

Перед тем как поменять их, нужно выполнить следующие операции:

• В первую очередь следует перекрыть вентиль подачи воды, и только после этого демонтировать впускной клапан, закрепленный на резьбовой части проходной пластиковой втулки.
• Еще раньше потребуется отвернуть корпус сливной кнопки и аккуратно снять крышку бачка.
• Теперь вручную отворачивают гайку из пластика, посредством которой крепится клапан.
• Для доступа к запирающей пробке привод отстегивают от поплавка, выведя прежде его рычаг из зацепления с коромыслом.
• Далее демонтируется само коромысло, на обратном конце которого крепится пластиковый стаканчик с запрессованной в нем резиновой пробкой.

После осмотра резинового элемента можно либо менять его полностью, либо попытаться использовать повторно, поменяв местами рабочие плоскости.

Дополнительно можно попробовать опустить поплавковый стакан чуть ниже (это позволит увеличить усилие запирания). Того же эффекта удается достигнуть путем приклеивания к нему с нижней части кубик из пенопласта. Если ни одна из этих мер не «сработала» – потребуется заменить арматуру в бачке унитаза (впускной узел).

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

• подтекает бачок унитаза;
• вода из водопроводной трубы постоянно заполняет бачок;
• вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
• не функционирует кнопка, предназначенная для слива воды;
• при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

• образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
• износ прокладок крепежных болтов;
• износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
2. слить воду;
3. открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

• образование трещины на поплавке;
• перекос рычага.

При образовании трещины надо:

1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

1. просушить устройство;
2. заделать трещину разогретым пластиком, например от бутылки;
3. установить устройство на прежнее место;
4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

1. снять крышку бачка;
2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
3. слить воду;
4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

1. достать мембрану;
2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

• Автономная канализация
• Бытовые насосы
• Водосточная система
• Выгребная яма
• Дренаж
• Канализационный колодец
• Канализационные трубы
• Оборудование
• Подключение к канализации
• Постройки
• Прочистка
• Сантехника
• Септик

• Как выбрать электронное биде
• Выбор и установка компакт-биде
• Как выбрать производителя биде
• Как выбрать, установить и подключить напольное биде
• Для чего нужно и как пользоваться биде

• Как установить и отрегулировать арматуру сливного бачка унитаза
• Как подключить посудомоечную машину своими руками
• Как подключить стиральную машину своими руками
• Прочистка канализационных труб: бытовые рецепты и оборудование
• Система отопления из полиэтиленовых труб: как создать своими руками

Как устранить эти поломки?

Когда часть механизма стёрлась, и не работает, мешая перевести окно в другое положение или не закрывается полностью. Решить проблему можно только одним способом. Необходимо заменить весь механизм переключения.

Теперь нам нужно разобраться, как исправить все эти поломки и вернуть окно в рабочее состояние.

Если у вас поломалась одна деталь в механизме окна, то заменить её может быть не просто. Потому, что некоторые механизмы улучшают и изменяют для лучшей работы и меньшей стоимости. В результате вы можете столкнуться с тем, что такие детали больше не выпускают и в механизме придётся менять всё. Это часто не оправдывает себя экономически, поэтому в большинстве случаев меняют всё окно.

Хуже бывает, когда сломалась деталь в том месте, где окно соединяется с рамой. Если такую деталь не удалось найти, то придётся заменить окно вместе с рамой. Если вы конечно не сделаете её самостоятельно.

Если болтается ручка, но это ещё не привело к заклиниванию и провороту механизмов. То скорее всего спасёт положение закрепление ручки на её винтах. Иногда они откручиваются от различных вибраций и поэтому она болтается. Чтобы подтянуть их, нужно повернуть пластиковую заглушку и затянуть верхний и нижний винт. Если ручка перестала болтаться и переключения получаются легче, то вы исправили проблему.

Если дело дошло до проворотов, то нужно разбирать окно и смотреть что сломалось. Скорее всего нужно заменить ручку вместе с механизмами переключения.

Настройка

Компакт собран, остаётся смонтировать наполнительную и сливную арматуру, и  отрегулировать их. Сливная арматура монтируется весьма просто. Она вставляется в клапан, который был установлен ранее и поворотом вправо защёлкивается на своё место, далее необходимо наладить сливную систему.

Наладка подразумевает установление нужной высоты арматуры, фактически подгонка её под высоту бачка и настройка количества сливаемой воды за одно нажатие. Поскольку у нас арматура, которая имеет эконом-слив, то есть имеет две кнопки для нажатия, одна обеспечивает слив полного объема бачка (примерно 6л), другая уменьшенное количество, как правило, это половина от полного объема (примерно 3л).

Покупка компакта с такой функцией экономически  оправдывает себя, если стоит счётчик на воду. Соответственно и настраивать будем и полный слив и половинный.

Итак, арматуру защёлкнули. Теперь необходимо с помощью стойки (3) (см. рисунок3) отрегулировать высоту, так чтоб нажимной стержень (2) был на уровне высоты бачка без крышки. Далее, на корпусе имеется ползунок, который отвечает за количество сливаемой воды.

Выставьте его в  крайнее нижнее положение, чтоб остатка воды в бачке не оставалось после слива, или же в крайнее верхнее положение, чтоб слив воды был менее  6 л. С обратной стороны на трубке перелива (5) есть маленький зеленый поплавок, передвигая который можно отрегулировать количество сливаемой воды для половинного слива.  При необходимости саму трубку перелива так же можно отрегулировать, поднимая и опуская.

Поплавок монтируется в последнюю очередь.

Он представляет собой клапан, который соединён с поплавком. Вода проходит сквозь клапан  и, наполняя бачок, поднимает поплавок. Поплавок в свою очередь, при полном наполнении нажмет на клапан и перекроет подачу воды. После нажатия кнопки слива, поплавок вновь опускается вместе с уровнем воды и весь цикл повторяется. Рассмотрим, из чего состоит поплавок, как его смонтировать и отрегулировать количество воды, поступающей в бачок.

Согласно рисунку, поплавок состоит из:

1. Резиновая коническая прокладка

2. Гайка

3. Труба подводящая

4. Корпус клапана

5. Регулировочный стержень

6. Поплавок

7. Направляющая для поплавка

На рисунке очень точно показано, как монтировать поплавок. Вставляем трубку (3) в отверстие подвода и зажимаем гайкой (2). Далее к трубе будет подводиться шланг с водой. Регулировка поплавка подразумевает установление высоты,  на которую будет подниматься поплавок по мере поступления воды. Отщелкиваем стержень (5), выставляем нужную высоту и защёлкиваем обратно.

Всё практически готово. Наш бачок собран и отрегулирован, если всё сделано правильно, то поршень слива должен ходить легко от нажатия и поплавок без усилий подниматься и опускаться.

Накрываем бачок крышкой и закручиваем кнопку на место.

Дальше, в зависимости от комплектации, устанавливаем сидение.

Компакт готов, подключайте и пользуйтесь!

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.
