Особенности установки и разновидности скрытых розеток

Электричество в детской комнате — что нужно знать

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола

А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

  • в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
  • электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
  • если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
  • минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
  • в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
  • установка электророзеток в душевых кабинах запрещена;
  • минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Сколько розеток нужно в гостиной

Свод правил предписывает, что размещение розеток в жилых комнатах должно быть не менее одной точки на 4 метра по периметру. В реальной жизни количество розеток существенно превышает этот норматив.

Главный электроприбор гостиной это, конечно же, телевизор. Современные телевизоры имеют возможность приема интернет сигнала без использования кабеля. Но мы рассмотрим подключение классической модели, для нее потребуется розетка на 220В, ТВ-розетка и розетка с интернет сигналом.

Если же к телевизору предполагается подсоединение спутникового ресивера, игровой приставки и подобных устройств, то для их подключения так же понадобятся отдельные розетки. Для расчета возьмем средний блок из двух розеток на 220В.

К стандартному числу розеток добавим вывод кабеля для подключения внутреннего блока кондиционера. Применение этого прибора в быту очень распространено.

Размещение компьютерного стола в гостиной происходит редко, но при небольшой площади квартиры это возможно. Поэтому количество розеток для рабочего места мы засчитаем за гостиной комнатой. И так для оборудования рабочей зоны потребуются три розетки по 220В плюс одна компьютерная, это подключение системного блока, монитора и принтера. Для настольной лампы, зарядного устройства и тому подобных устройств понадобиться еще три дополнительные розетки.

Еще к стационарному прибору можно отнести музыкальную систему. Для подсчета розеток не будем рассматривать навороченную установку, а предположим что это стандартный центр. Для его подключения понадобиться одна отдельная розетка.

Для портативных приборов необходимо предусмотреть розетки не менее двух штук. Здесь возможно подключение утюга, напольного вентилятора или все того же пылесоса.

По гостиной комнате получилось – двенадцать розеток на 220В, две розетки для интернета, одна ТВ-розетка и вывод кабеля для кондиционера.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Итого – сколько розеток нужно в квартиру

Вот и настало время сделать общий подсчет количества розеток. Нами рассматривалась бытовая техника расположенная в трехкомнатной квартире. В таблице указано необходимое количество розеток для подключения того или иного прибора, и общий окончательный подсчет.

Теперь ответим на вопрос – сколько розеток нужно в двухкомнатную квартиру. Для подсчета возьмем среднестатистическое размещение электрооборудования в такой квартире, и соответственно получим необходимое количество точек для его подключения.

В однокомнатной квартире общая площадь помещений значительно меньше, чем в двух или трехкомнатной квартире, и естественно, что количество используемых электроприборов и розеток к ним здесь скромнее.

Безопасная эксплуатация электрооборудования – вот что должно стать вашей целью при проектировании электроснабжения квартиры.

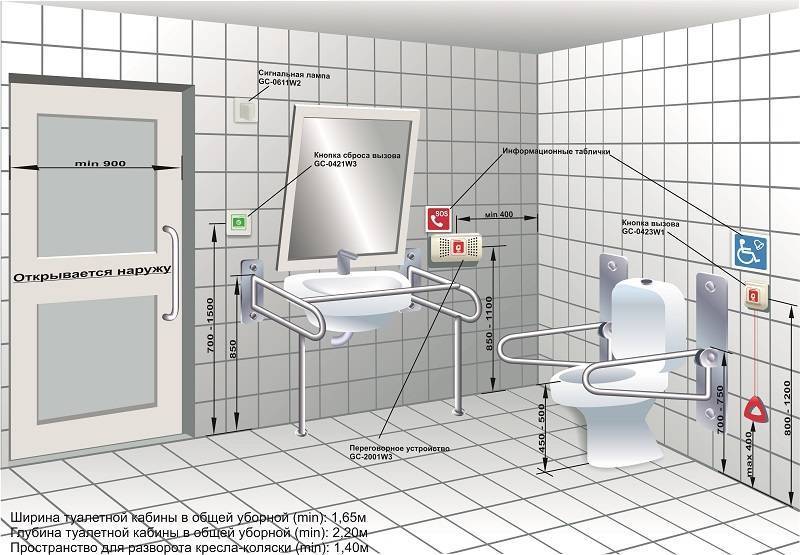

Размещение точек питания и выключателей в ванной

Периодическая высокая влажность – особенность данной комнаты. В этом случае необходима защита и специальное подключение через УЗО. Все розетки имеют защитную степень не мене IP44 с водонепроницаемой крышкой. Запрещается размещение розеток на расстоянии менее 0,6 м от умывальника, душа или ванной.

Рекомендованное расстояние для монтировки штепсельных розеток по видам электроприборов составляет:

  • под водонагреватель – 1,8 м;
  • для стиральной машинки – 1 м;
  • для фена, бритвы или зубной щетки вблизи раковины – 1,1 м.

Внимание! В данной комнате есть риск образования потопов по причине неисправности бытовой техники или по ошибке владельцев квартиры. Для предотвращения угрозы жизни существует ограничение по установке изделий над полом, которое составляет не ниже 15 см

В свою очередь, выключатели находятся снаружи ванной комнаты перед входом.

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Обзор производителей

Немаловажный критерий при выборе устройства – его производитель. Изготовитель должен быть проверенным и зарекомендовавшим себя.

Самые известные и надежные фирмы:

  1. Kondator – шведская компания, которая производит вертикальные скрытые трехмодульные удлинители в алюминиевом корпусе. На таких изделиях могут встречаться разъемы VGA, USB- и порты для подключения интернета и передачи данных.
  2. Global Technology Vision (GTV) – польский дистрибьютор, широко распространенный в странах Азии и Европы. Поставляемые фирмой блоки из трех розеток встречаются в черном и серебристом цвете. Удлинители оборудованы защитными крышками из несгораемого полимера, что весьма актуально, если розетка установлена возле плиты. Корпус внутри гнезда выполнен из алюминиевого сплава, что повышает долговечность конструкции.
  3. Немецкая компания Schulte Elektrotechnik производит электротехническое оборудование под брендом EVOline. Их встроенные розетки представляют собой модульные конструкции, которые значительно расширяют возможности гаджета подключением дополнительных девайсов.
  4. Испанский производитель Simon Connect выпускает устройства универсального назначения с интересным современным дизайном. Разнообразие форм позволяет подобрать гаджет под любой интерьер.
  5. Французский производитель Legrand поставляет скрытые розетки со сменными корпусами популярных цветов (черный, металл, белый, золотой, серебряный), состоящие из нескольких модулей.
  6. Фирма BachMann – компания из Германии, которая производит качественные и дорогие технические приборы.

Выбирая скрытую розетку от одной из перечисленных компаний, можно не беспокоиться о качестве и производительности изделий.

Преимущества и недостатки

Стремление максимально “спрятать” вход для розетки объясняется некоторыми причинами:

  • Практичность, так как плоское изделие не будет собирать на себе пыль, грязь;
  • Удобство, заключающееся в свободном передвижении мебели, бытовой техники, размещению которых не будет препятствовать торчащая пластмассовая коробка;
  • Безопасность, ведь проводка, фазы надежно спрятаны в стене или корпусе мебели;
  • Широкий ассортимент цветов, фактур, форм и материалов;
  • Эстетичность вплоть до возможности художественно обыграть розетку в интерьере, сделав специальную рамку, декоративные дверцы или роспись.

Основные разновидности выдвижных розеток

Существуют встраиваемые выдвижные розетки двух типов:

  • горизонтальные;
  • вертикальные.

Оба варианта оснащены прочным корпусом. Количество гнёзд для штекера – от трёх до пяти. Они без проблем заменят удлинитель, который может нарушать эстетику пространства, занимать лишнюю площадь. Система защиты от пыли, и выдвижной механизм является гарантией того, что больше не придётся доставать влажную салфетку и оттирать корпус переходника от пятен.

Их габариты могут быть разными, как и цвет, дизайн. Есть модели, в которые подключается не только стандартная вилка бытовых приборов, но и штекер от мобильного телефона, например. Разные гнёзда в одной выдвижной встраиваемой розетке – это удобно

Иногда они дополнены подсветкой, что тоже немаловажно

Блоки встраиваемых розеток выдвигаются легко. Если речь идёт о розетке с вертикальным механизмом раскрытия, придётся на крышку нажать и потянуть блок вверх.

Когда речь идёт о розетке с поворотным механизмом, нужно чуть меньше движений. Она раскрывается почти что также, как и бардачок в автомобиле. Выдвижные встраиваемые розетки – это мудрая конструкция, которая нужна в каждом доме и на работе уместна.

Как установить розетки в полу своими руками

В технологическом плане этот процесс лишён сложностей. Но действия должны быть внимательными и аккуратными. Ведь это работа с электричеством.

Электропитание нужно отключать перед совершением любых действий. Потом отдельно проверяют, не осталось ли в сети напряжения. Только после этого приступают к полному монтажу.

Установка напольного блока или люка с розетками


Устройство блока отличается от стандартной розетки лишь количеством посадочных мест. Блок включает пластиковый корпус и внутренние элементы, в число которых входят терминалы с клеммами и контактами.

Скрытой

Процесс монтажа будет одинаковым вне зависимости от того, ведётся монтаж на стене или на полу.

Установку проводят не на поверхность пола, а внутрь подрозетника. Монтаж проводится в таком порядке:

  1. Сначала откручивается крышка розетки, потом её устанавливают внутри коробки.
  2. Устройство крепится при помощи винтов распорных лапок.
  3. Провода соединяются.
  4. Закрывается конструкция декоративной панелью розеток.

Наружной

Актуальна, если выбирается открытый способ прокладки. Наружное устройство безопаснее и в том случае, когда в помещении – отделка из дерева. При таком виде становится максимально просто найти существующие неполадки.

Сборка – порядок действий:

  1. Специальная прокладка из паронита используется между розеткой и основным материалом.
  2. После этого фиксируют проводку к клеммам. На основание накладывается декоративная крышка.

Монтаж можно считать завершённым.

Параметры выбора лючка, с крышкой или без

Существуют модели с крышкой или без неё, встраиваемые. Последний вариант обходится дороже. Но эти факторы выбираются только в зависимости от личных предпочтений будущих хозяев. Кроме того, рекомендуется изучать и некоторые другие характеристики:

  1. Степень влагозащиты. Чем она больше, тем лучше. Невысокие индексы подходят только для сухих помещений.
  2. Необходимая глубина, на которой делается крышка. Обычно параметр находится в пределах 6-26 миллиметров. Определяющие факторы – высота заливки или фальш-пола, используемый вариант отделки.
  3. Количество розеток внутри. Модули бывают парными и одиночными. Но размещают и 4, 6, 8, 12 устройств.
  4. Учитывается тип розетки, которая эксплуатируется в том или ином случае.
  5. Цвет подбирается под напольное покрытие, либо под интерьер помещения.
  6. Модификация.
  7. Материал, из которого состоит изделие. Алюминий и латунь, пластик и сталь – варианты, которые встречаются чаще. По прочности и износостойкости пластиковые модели сильно уступают металлическим . Они выдерживают нагрузку максимум до 300 килограмм. Но если проходимость очень большая, то предпочтение стоит отдать пластику. Они выносливее, долговечнее.
  8. Плотность прилегания, удобство открывания крышки.
  9. Необходимое количество внутренних составляющих.
  10. Условия будущей эксплуатации.

Как проверить работу напольной электрической розетки?

Для выявления большинства неисправностей хватает «мультиметра». Это прибор, который измеряет напряжение. Его ещё называют тестером. Для домашних условий подходят простые модели, которые продаются в специализированных магазинах по 200 рублей.

Выпускаются две разновидности таких приборов:

стрелочные.

Раньше они были популярными, начали отходить на второй план только с появлением электронных аналогов. Отличаются простым устройством внутри, отсутствием элемента питания. Маленькие размеры шкалы делают снятие показаний очень неудобным.

электронные.

Отличаются точностью и удобством, хотя стоят дороже по сравнению с предыдущими. Обладают дополнительными функциями, облегчающими изучение проводов и самих розеток на предмет неисправностей.

Определяемся с местом

Перед началом монтажных работ определитесь с местом установки выдвижного блока. Для этого, как правило, выбирается горизонтальная поверхность рабочей столешницы или стенка шкафа.

Наиболее предпочтительные варианты:

  1. Рабочая столешница – самый распространенный вариант. Когда скрытый удлинитель установлен в рабочей поверхности, в закрытом состоянии гаджет практически незаметен и неощутим при использовании стола. Недостаток способа в том, что розетку можно легко залить водой или испачкать продуктами.
  2. Верхние модули кухонного гарнитура. Преимущество выбора такого места в том, что находясь сверху, электрическая розетка защищена от попадания грязи, жира и воды, которые запросто могут спровоцировать выход из строя. К тому же такое место хорошо тем, что до блока не доберется маленький ребенок. Недостаток в том, что пользоваться розеткой, расположенной на такой высоте, не совсем удобно.
  3. Стенки нижних тумб. В таком случае розетка будет выдвигаться в сторону, поэтому для такого варианта лучше выбирать горизонтальные конструкции или блоки с поворотным механизмом.

Вывод: выбирайте место в зависимости от личных предпочтений и возможностей кухни.

Виды и комплектации

Современный рынок предлагает широкий выбор всевозможных типов скрытых розеток, среди которых легко найти подходящий под конкретный дизайн вариант. Однако все многообразие электротехнического ассортимента можно выделить следующую классификацию видов и модификаций:

  • По месту размещения (настенные, встроенные, выдвижные);
  • По количеству гнезд (одноместные, двухместные, блочные);
  • По наличию возможности заземления (с заземлением, без заземления);
  • По варианту установки (горизонтальные, вертикальные);
  • По степени защищенности (стандартные, с повышенной влагозащитой);
  • По наличию дополнительных элементов (с дополнительной крышкой и без).

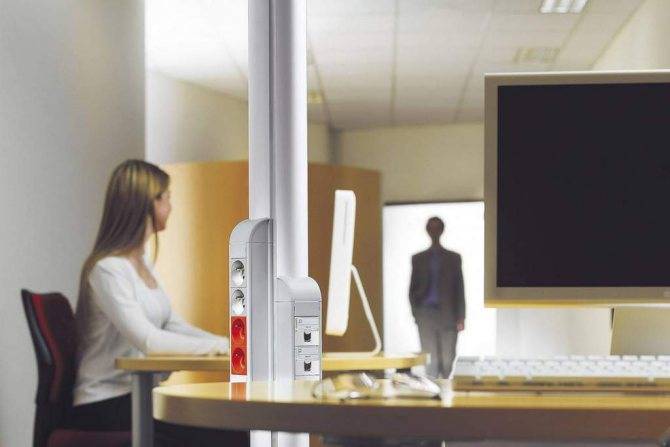

Напольные розеточные колонны

Отдельного внимания заслуживает напольная розеточная колонна. Она представляет собой телескопическую стойку из алюминия или пластика, которая поднимается из пола и упирается в потолок, не требуя закрепления дюбелями. В ней могут размещаться электроустановочные устройства любых европейских стандартов. Внутри колонна разделена на 2 канала для отдельного проведения силовых и слаботочных линий. Электрокоммуникации подводятся к устройству через напольные каналы или натяжной потолок.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Условное обозначение розетки на схеме

Двухсторонняя колонна – идеальное решение для офисов и иных помещений, где необходимо единовременное подключение большого количества техники. Каждая колонна может иметь до 32 модулей размером 45 × 22,5 мм. При этом розетки могут монтироваться на 1 или 2 стороны.

Миниколонна отличается от колонны высотой. Такая стойка возвышается над полом на высоту от 25 см или на 68,5 см и также оборудована большим количеством розеток.

Зачем устанавливать розетки в пол

Розетки для пола — специализированные изделия, способные облагородить рабочее место. Их монтаж позволяет уберечь точки электроподключений квартиры, офиса, улучшить рабочее место. Специальные люки позволяют размещать несколько видов разъемов, защищают от разбросанных проводов: электрических, от телевизора, компьютера, иных приборов.

Устройства практичны, современны, гармонируют с любым интерьером. Полностью подходят под все требования электрической безопасности.

Понадобятся для следующих зданий, помещений:

  1. Автомобильных центров: сервисных организаций, салонов, моек, СТО.
  2. Площадок проведения развлекательных мероприятий, концертов, спортивных состязаний.
  3. Клубов, баров, ресторанов, предприятий общественного питания.
  4. Торговых площадей, прочих общественных помещений.

Особенности приборов, их размещения:

  1. Электропитание 220 вольт такое же, как и для обычных розеток. После его подведения можно подключать электрооборудование.
  2. Корпус с закрывающейся крышкой.
  3. Суппорта для защелкивания изделия в полу, придания жесткости.
  4. Фиксаторы кабелей.
  5. Зажимы, перегородки, иные типы запчастей.

Этой комплектации достаточно для правильного монтажа, а крышка убережет от попадания грязи, влаги, механических повреждений.

Является преимуществом совместное расположение разных типов разъемов, которые сберегут место помещения, упростят установку.

Варианты реализации:

  • пластиковые;
  • металлические с использованием цветных металлов;
  • для напольной установки под напольную плитку;
  • для монтажа под ковролин, прочие напольные покрытия;
  • с повышенной влагостойкостью;
  • под разную глубину установки;
  • одиночные розетки;
  • До 12 выходов.

Предлагается функционал двух типов:

  • розетки;
  • лючки.

Так же изделия обладают богатой цветовой гаммой от металлика до исполнения «под дерево».

Классификация изделий возможна еще по паре признаков:

  • стационарные изделия;
  • регулирующиеся по высоте.

Первый вариант в металлическом корпусе более надежен. Пластиковые могут быть повреждены при физическом воздействии. Металлические устанавливают в производственных, промышленных помещениях.

Половые лючки — самый хороший выбор при проводке проводов под напольными покрытиями. В зависимости от предпочтений, можно подобрать изделия с разной глубиной установки, открытые, закрытые, с водонепроницаемой крышкой. Например, для террас, веранд, беседок.

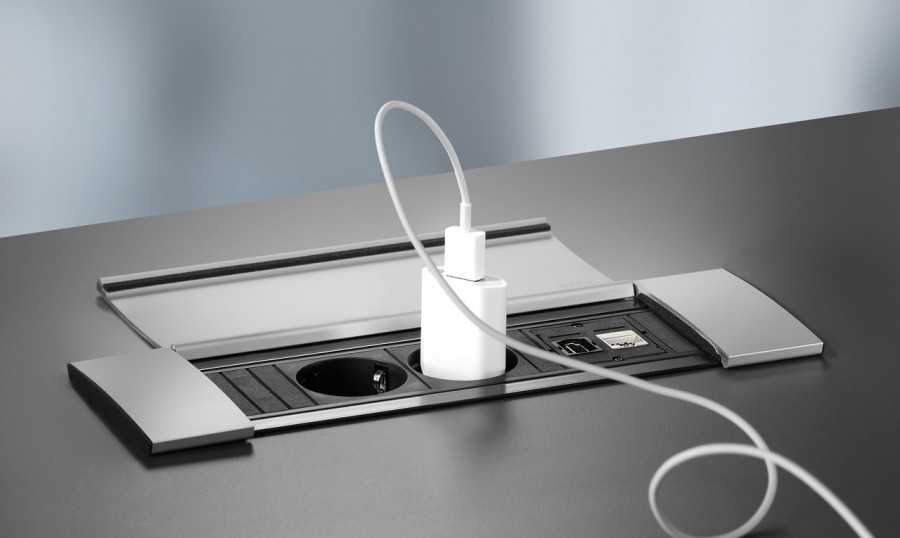

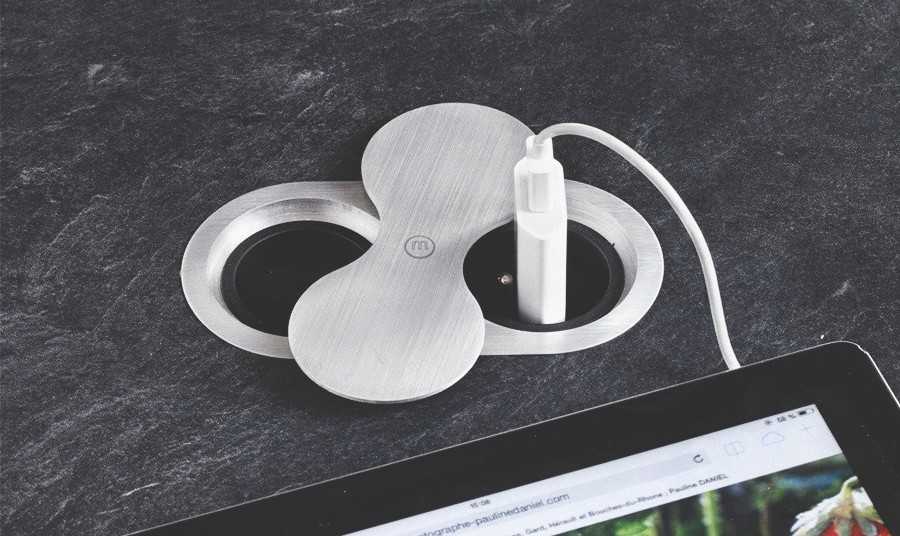

Производители встраиваемых розеточных модулей

Чтобы не ошибиться и выбрать качественный встраиваемый в столешницу розеточный модуль, который прослужит длительное время, стоит знать, на изделия каких производителей стоит обратить особое внимание. А от каких, напротив, рекомендуется отказаться, даже если они привлекают своей невысокой стоимостью

На российском рынке представлены изделия известных и заслуживающих доверие потребителя компаний из Италии, Швеции, Польши и Германии, а также отечественных производителей, среди которых следует особо выделить бренд «Экопласт». С него и начнем краткий обзор:

Выдвижной розеточный модуль «Экопласт».

  • «Экопласт» (Россия) — это компания по производству различных сантехнических, а также используемых в электрике изделий из пластика. На рынке этот производитель присутствует 15 лет, и за это короткое время успел завоевать признание не только отечественного, но и зарубежного потребителя. Свидетельством этому служит сертификат качества международного стандарта ISO 9001:2008, а также российских стандартов ГОСТ Р ИСО 9001-2008. Качество изделий «Экопласт» официально подтверждается аккредитованными лабораториями ЕС и соответствует их стандартам по директиве 2014/35/ EU. То есть можно смело приобретать.
  • «Schulte Elektrotechnik» (Германия). Это немецкая компания, которую по праву можно назвать одним из первых разработчиков встраиваемых блоков. Качество изделий этого производителя признано потребителями по всему миру, и, естественно сертифицировано по стандартам ЕС.

Розеточный модуль «EVOLINE PORT»

«Evoline» (Германия) — производитель, известный во многих странах мира, предлагает ряд моделей, встраиваемых в столешницу, шкафы и полы,. Вся продукция отличается высоким качеством и стильным дизайнерским оформлением. «Evoline» поставляет на рынок не только закрытые встраиваемые блоки, но различные открытые одиночные и блочные розетки, что расширяет возможности выбора потребителя.

«Kondator 935-PF02B» — встраиваемый в столешницу модуль.

«Kondator» (Швеция) также представляет встраиваемые блоки как открытого, так и закрытого типа. Большинство моделей оснащено не только розетками для подключения к сети питания, но и другими разъёмами, о которых говорилось выше.

Выдвижной модуль «Kontakt Simon ktl».

«Simon» (Испания) — это известный производитель электротехнических изделий. В товарном ассортименте этого бренда – немало моделей встраиваемых выдвижных и поворотных розеточных модулей.

Встраиваемая розетка «GTV AE-pbu02gs-10»

«GTV» (Польша) активно работает на международном рынке более 20 лет. Компания занимается производством качественной и доступной для потребителя продукции, которая полностью сертифицирована по евростандартам. Хотя бренд не столь «громкий», но изделия отличаются высоким качеством, и приобретать их можно безбоязненно.

Хотя, на первый взгляд, изделия выглядят достаточно привлекательно, но надежность их, по отзывам покупателей, весьма сомнительна.

Встраиваемый блок «Displace»

  • Блоки «Displace» имеют достаточно интересный дизайн, оснащены силовыми разъемами, а также HDMI, USB и другими гнездами. При установке приборов этого производителя, первые полгода они функционируют нормально, а затем в их работе начинают происходить различные «чудеса».
  • «Desc Socket». Модули этого производителя могут иметь в своем активе до 17-ти различных разъемов и отлично работают максимум первые полгода. По истечении этого времен их крышки открываются с трудом, причем, этот процесс сопровождается скрипом. В функционировании наблюдаются сбои, отдельные разъемы прекращают реагировать на включенные приборы, на корпусе могут появиться трещины, так как изготавливаются корпуса из дешевого сырья.

Названные изделия могут быть изготовлены в КНР или же на российских просторах, но из китайских комплектующих, что не добавляет им качества и не увеличивает срок безаварийной эксплуатации. Поэтому приобретать такие изделия не рекомендуется. Они, к тому же, могут быть пожароопасны, так как неизвестно, как поведет себя пластик, а также «начинка» функциональной части модуля.

*  *  *  *  *  *  *

Надеемся, что информация, представленная выше, поможет читателю определиться с выбором встраиваемого розеточного модуля. Если будут выполнены все рекомендации по установке и учтены критерии по оценке прибора, то такой модуль станет отличным подспорьем на кухне или на компьютерном столе, и при этом поможет сэкономить свободное место на столешнице.

Как установить блок розеток в стене: инструкция фото

Основные нюансы

Количество потребителей электроэнергии в жилище каждого человека постоянно растет: бытовая, кухонная, электронная и компьютерная техника требует подключения к источнику напряжения, за счет которого работает. Соответственно возрастает потребность в наличии необходимого количества точек электропитания (розеток).

Конечно, можно прибегнуть к помощи переносок и тройников, но внешний вид жилья от этого не станет более привлекательным. Лучшим выходом из данной ситуации является установка блоков розеток, которые смогут решить проблему подключения множества электрических приборов. В статье расскажем, как выполняется схема подключения блока розеток своими руками, дадим инструкцию по монтажу.

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

  • последовательное, оно же шлейфовое;
  • параллельное, другое название – звездой.

Конкретный способ проведения монтажных работ зависит от материала конструкций. Стены могут быть выполнены из бетона, кирпича, дерева или гипсокартонных листов. В одних случаях понадобится штробление стен, в других — можно остановить выбор на открытой электропроводке.

Подготовка

Подготовительные работы начинаются с отключения электричества на участке, где будут проводиться электромонтажные работы. Когда речь идет о старых домах, в которых отсутствует автоматика, для отключения электроэнергии достаточно выкрутить пробки.

Для выполнения работ понадобятся следующие материалы и устройства:

  • розеточный блок;
  • декоративная планка;
  • провода для перемычек и организации электропроводки;
  • подрозетники для соединения в блоки;
  • гипсовый или алебастровый раствор.

Для монтажа блока розеток нужны такие инструменты:

  • перфоратор с коронкой для бурения (70 миллиметров);
  • строительный уровень;
  • набор инструментов для электромонтажа;
  • рулетка, линейка, маркер;
  • емкость для раствора;
  • шпатель.

Коронка для перфоратора подбирается с учетом материала, с которым нужно работать. Для разных типов материалов выпускаются различные по своим характеристикам и ценам насадки.

Из чего предстоит выбирать

Различные модификации со степенью влагозащищенности IP65 представлены в достаточно обширном ассортименте. Эти устройства, в первую очередь, различаются между собой корпусами, которые могут быть:

  • резиновыми;
  • каучуковыми. Они используются для кабельных удлинителей и их комплектующих;
  • полностью вылитыми.

Уличная розетка в стене

Помимо этого деление идет не только по особенностям корпуса, но и по другим признакам. Эти особенности должны оказывать прямое влияние на ваш выбор. Поэтому перед тем, как отправиться на рынок нужно хотя бы немного представлять то, с чем придется иметь дело

Первое, на что стоит обратить внимание, выбирая розетки влагозащищенного типа (IP65) – способ их установки. На сегодняшний день такие изделия можно устанавливать двумя способами:

накладывая на поверхность. Накладные влагозащищенные модели считаются более выгодными, так как их своими руками установить будет намного проще. Обычно они монтируются на стену здания. Такие модели имеют герметично защищенный корпус. При этом они оснащены откидной крышкой, защищающей еще и отверстия самой розетки от попадания в них влаги во время дождя или полива приусадебного участка, а также от утренней росы;

Накладные розетки

врезая в поверхность. Чтобы установить в стену врезной блок, необходимо своими руками сделать специальное отверстие, выверенное по всем необходимым параметрам. Несмотря на трудности с процессом монтажа, врезные устройства смотрятся более эстетичнее накладных моделей. При желании их даже можно замаскировать под внешний фасад здания.

Врезная уличная розетка

Также необходимо отметить, что внешний вид разных моделей может быть разным. Поэтому на этом параметре также нужно будет остановиться, чтобы подобрать для себя более оптимальный вариант. Последним моментом, который играет не последнее значение для удачно выбранного устройства подобного типа, будет производитель. Сегодня на рынке и в магазинах можно отыскать различные приборы отечественного и иностранного производителя. Особенно внимательными и требовательными необходимо быть при выборе китайских моделей. Ведь здесь можно приобрести не очень качественную продукцию. Лучше покупать изделия проверенных марок и производителей, которые не первый год работают в данном сегменте рынка.

Оба этих способа одинаково практичны и удобны

Во время присоединения проводов главное – не допустить короткого замыкания. Такая неполадка может возникнуть вследствие перепутывания кабелей, и особенно – при блочной установке электроарматуры.

Перед присоединением проводов их концы следует тщательно зачистить. Для припаивания используется кислота с оловом или канифоль. Подготовленные провода нужно вставить в клеммы розетки (выключателя) и хорошо зажать с помощью винта.

Часто вместо пайки пользуются специальными обжимами. Их надевают на кабель, после чего зажимают плоскогубцами.

Установка выключателей ничем не отличается от монтажа розеток. Главное – правильно установить колодку. Включение должно осуществляться путем нажатия на верхнюю часть клавиши.

Степень защиты

На рынке пользуются популярностью модели двух типов – IP44, IP54. Данная маркировка отображает степень защищенности устройства от негативных факторов внешней среды.

Первая цифра указывает на способность работать в условиях интенсивной запыленности, вторая – влажности. Чем больше степень, указанная в маркировке, тем выше степень защиты.

В быту распространены устройства IP44. Они защищены от попадания посторонних частиц размером больше 1 мм. Дополнительно их корпус устойчив к проникновению влаги. Розетки IP54 относятся к особенно защищенным. Их рекомендуется использовать на улице или в запыленных помещениях.

Розетки для стационарной техники

Для некоторых видов кухонной техники есть свои нюансы подключения. Так различные модели духового шкафа, варочной панели и вытяжки могут подключаться по-разному — напрямую к проводу или через розетку. Именно поэтому лучше заранее знать модель бытовых приборов, чтобы понимать, надо ли вам делать розетку или просто оставить запас провода для прямого вывода.

Примерный план размещения розеток на кухне показан на схеме ниже.

Учитывайте, что для варочной панели большой мощности может понадобиться силовая, а не обычная розетка.

И никогда не располагайте розетки над варочной поверхностью. Это опасно, может привести к замыканию электропроводки или ожогам рук.

Если на кухне предполагается установка встраиваемого духового шкафа, то помните, что располагать розетки за ним нельзя, они будут мешать встать прибору на всю глубину гарнитура. Это правило распространяется на любую встраиваемую технику, розетки для которой обычно устанавливаются на 15-20 см левее или правее прибора на стене за соседними шкафчиками с распашными дверцами. Для этого случая в задней стенке шкафов вырезается отверстие для легкого доступа к розеткам.

Если конструкция гарнитура не предусматривает тумбы с дверцами рядом с прибором, тогда выводите розетки вниз под технику на высоту не менее 5-7 см и не более 15 см от чистового пола. И обязательно обеспечьте свободный доступ к розеткам.

Поговорим о вытяжке. Розетку для её подключения, если такая предусмотрена, можно установить несколькими вариантами:

рядом с вытяжкой на видном месте,

если позволяет конструкция, спрятав за короб, в котором идет гофрированная вентиляционная труба,

разместив на стене за кухонным фасадом, внутри которого находится вытяжка,

расположив над верхним рядом кухонных шкафчиков.

Высота вывода провода для прямого подключения вытяжки или для её розетки показана на картинке:

Как и для любой встраиваемой или вставляемой в гарнитур техники, для посудомоечной машины розетку следует установить под ней примерно в 10 см над полом или сбоку от неё в соседнем шкафу. Розетка для посудомойки, расположенная под ней, обязательно должна быть с высокой степенью влагозащиты.

Холодильник — тот вид прибора, под который может понадобиться две, а не одна розетка, так как морозилка в отдельных моделях холодильников требует индивидуального подключения.

Производители холодильников рекомендуют устанавливать розетку для этого прибора за ним в нижней части стены. Это допустимо, но в случаях отключения холодильника, например, для разморозки или мойки вам придется отодвигать его от стены. Лучше расположите розетку в более доступном для вас месте.

Прежде чем ставить розетку для стиральной машины сразу за ней, убедитесь, что машинка легко встанет под столешницу, оставив место для соединения вилки с розеткой. Если стиральная машина имеет глубину до 50 см, то смело монтируйте розетку за ней, стандартный размер кухонных столешниц это позволяет. В остальных случаях сопоставьте все размеры. И не забудьте, что, как и в случае с холодильником, при необходимости отключения-включения, лучше вывести розетку в место с легким доступом.

Стиральная и посудомоечная машины, чаще всего, устанавливаются рядом с раковиной. Согласно строительным нормативным документам размещать розетки над раковиной или под ней запрещается. Вода и электричество должны стоять в сторонке друг от друга и желательно на расстоянии не менее 50 см. Если уж так получилось, что близко от мойки оказались розетки, то позаботьтесь, чтобы они имели влагозащищенный корпус.

Микроволновка и телевизор также относятся к стационарным приборам. Планируйте заранее, где они будут находиться и выводите в нужные места розетки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
