Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Распределительный щит для эл проводки в деревянном доме

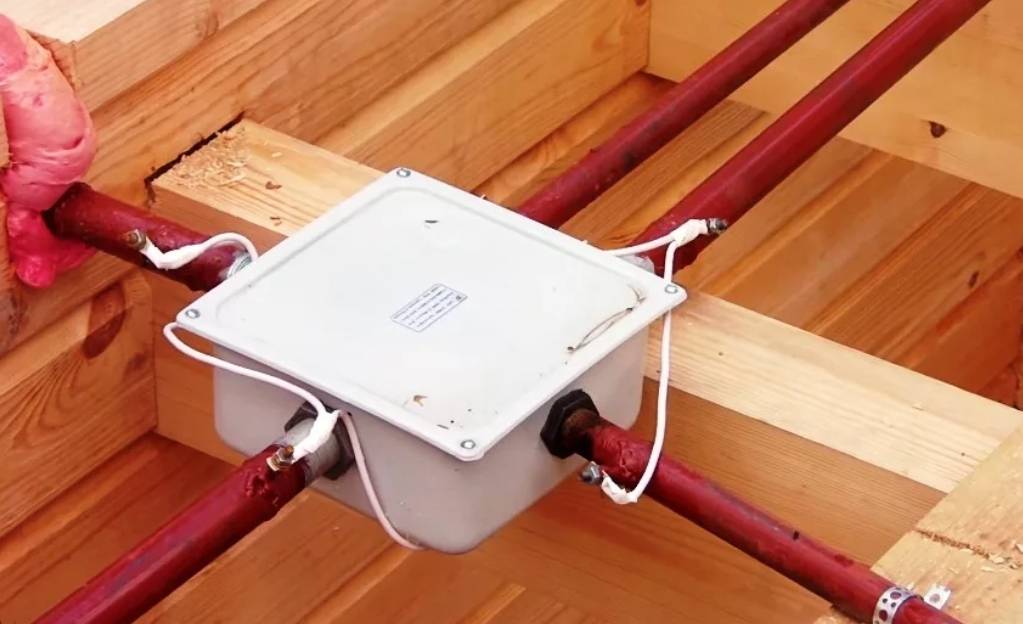

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

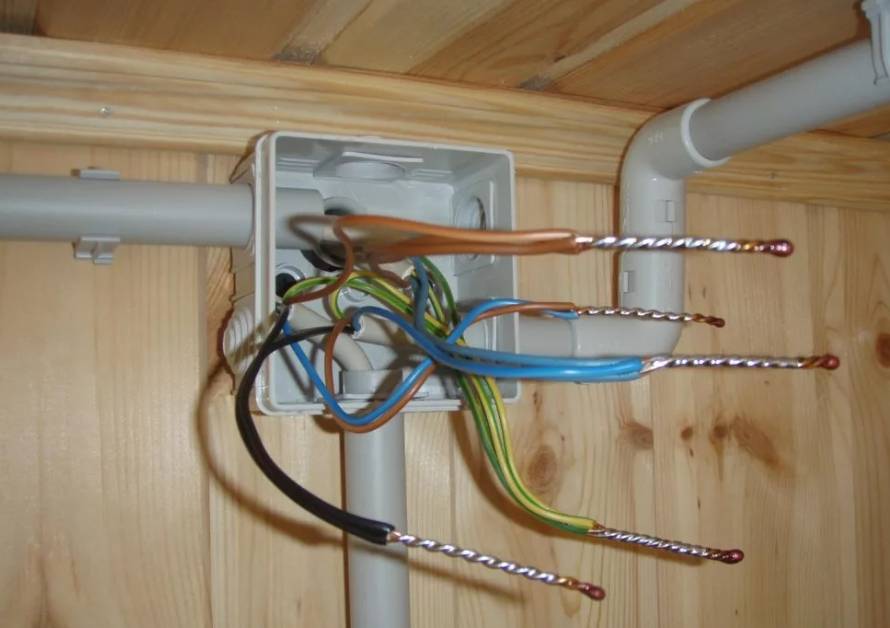

Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Открытая и скрытая электропроводка
В деревянных домах широко используются оба типа электропроводки – и открытая, и скрытая. У каждого варианта есть свои плюсы и минусы.
Открытая

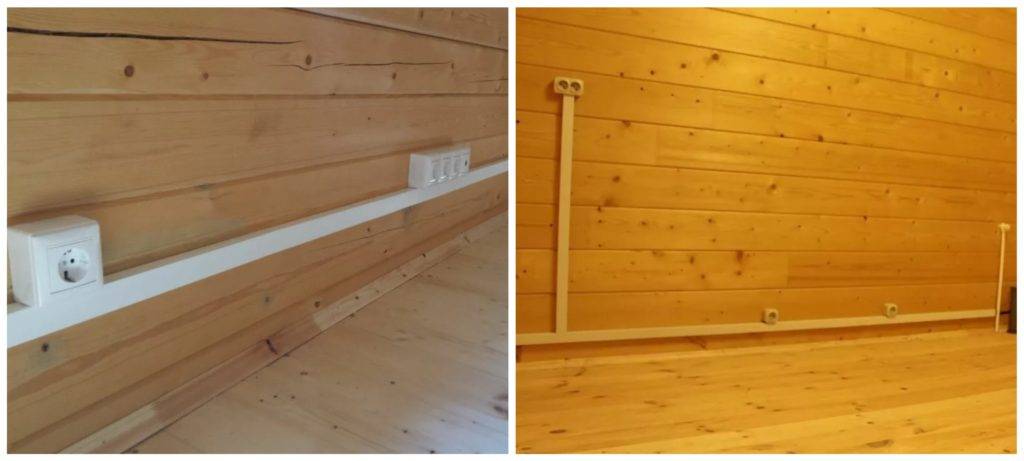

Открытая проводка в кабель-канале
Разводка электрики в доме из двойного бруса по открытому типу – популярный способ. Часто ее используют, рассчитывая таким образом снизить риск пожара.
На самом деле, это не совсем так. Разницы в пожароопасности между открытой и закрытой электропроводками нет. Но неоспоримый плюс состоит в том, что при открытой проводке легче увидеть дымящийся, искрящий или оплавившийся провод.
Любые проблемы сразу заметны, и можно вовремя среагировать, заменив или отремонтировав проблемный участок.
В кабель-каналах
Самый распространенный вариант открытой проводки – с использованием кабель-каналов. Эти защитные комплектующие продаются в любом строительном магазине, причем ассортимент их очень широк. Для домов из двойного бруса рекомендуется выбирать такие кабель-каналы:
- широкие;
- с толстыми стенками;
- с полной комплектацией (переходники, заглушки, поворотные элементы);
- с одинарным замком (двойные замки осложняют ремонт проводки).
Каналы обязательно должны быть негорючими. К ним выдвигаются те же требования, что и к проводке в целом. Стоит сказать, что производители давно научились соблюдать эти требования без ущерба для внешнего вида. И установленные кабель-каналы выглядят вполне эстетично в любом интерьере.
Ретро
В последнее время в моду возвращается проводка, популярная в середине XX века. По этой причине ее так и называют – ретро-проводка. Она подразумевает полностью открытую установку витых кабелей.
Такой ретро-формат хорошо смотрится в деревянных домах и дает полный доступ для ремонта проводов. В домах из двойного бруса можно просто установить кабели в новом доме с небольшим «запасом» по длине (не сильно натягивать). Ведь благодаря этой технологии, сильной усадки дома не дают.
Есть и серьезный недостаток – у ретро-проводки очень небольшое сечение, и высокомощные электроприборы к ней подключить не удастся. Это больше декоративное решение – с базовыми задачами вроде освещения и телевизора справится, а вот для использования мощного оборудования придется делать отдельный кабель-канал или закрытую систему.
Скрытая
Такой тип разводки электрики наиболее популярен в домах из двойного шпунта. Как раз благодаря двойной стене в ней легко можно спрятать проводку.
В трубах ПВХ
Проводка в трубах ПВХ
ПВХ-трубы бывают гладкостенными и гофрированными. Оба варианта можно использовать для установки скрытой проводки.
Они дают неплохую пожарозащиту, выдерживают температуру до 650°C и не воспламеняются, а только плавятся
Важное преимущество перед другими видами труб – невысокая цена
Но при покупке важно учитывать, чтобы труба была именно из ПВХ, а не из ПВД или ПНД. Эти варианты не выдерживают температуру выше 130°C и отлично горят
В металлических трубах
Проводка в металлических трубах в деревянном доме
Трубы из металла – самый безопасный вариант. Согласно различным ГОСТам, их нужно устанавливать в образовательных учреждениях и больницах. А в деревянном доме из двойного бруса стальная труба крайне рекомендована:
- на чердаке;
- за подвесным потолком.
К недостаткам можно отнести высокую сложность монтажа – для каждого поворота трубы требуется устанавливать угловые элементы. Да и стоимость тоже довольно высока.
В гофротрубе
Гофрированные стальные трубы хорошо подходят для домов из двойного бруса по 2 причинам:
- не боятся ржавчины и сырости;
- просты в монтаже.
Гофротрубу легко загибать в любую сторону под любым углом, установка дополнительных соединений не требуется. Поэтому монтаж таких труб требует намного меньше опыта и квалификации, чем гладких. Но цена у гофрированных изделий заметно выше.
В металлорукаве
Сам по себе металлорукав не защищает от пожара. Поэтому в деревянных домах его разрешено использовать только в одном случае – если рукав со всех сторон окружен несгораемой защитой.
Это сильно удорожает и усложняет электрификацию, делая ее нецелесообразной. Поэтому металлорукава в брусовых домах почти не встречаются – обычно используют цельные трубы или открытую проводку.
В наше время имея качественные автоматы, УЗО, диф-автоматы, проводка в металлорукаве осуществляется чаще всего. Но проходы через стену лучше защитить гильзами из стальных труб.
Благодаря перерубам можно грамотно развести проводку которая практически не будет касаться стен. Не рекомендуется прятать ее в наружные стены, это может повлечь нарушение контура утепления из эковаты.
Заземление и монтаж УЗО
Монтаж системы заземления и устройств защитного отключения (УЗО) необходим в здании с повышенной пожарной опасностью. В частных домах распространены два типа заземления: TT и TN-C-S. Обязательно в распределительном щите устанавливаются дифференциальные автоматы, защищающие от короткого замыкания, и УЗО, реагирующие на утечку тока.
Основные варианты контура заземления:
- Треугольный – состоит из трех штырей-электродов, соединенных стальными полосами. Пруты длиной до 2.5 м забиваются в землю в форме равнобедренного треугольника. Для соединения деталей используется сварка.
- Линейный – оптимальный вариант при недостатке свободной площади. Штыри и соединительные полосы размещаются в одну линию.
- Модульно-штыревой – этот способ требует покупки специального заземляющего устройства из монтажных штырей и муфт. Длина одной детали 1,5 м, для эффективной работы требуется соединить элементы до 10-40 м. В комплекте имеет зажим для провода, идущего щитку.
Изготовленный контур соединяется с шиной заземления PE. Сопротивление материалов, используемых для его создания, не должно превышать 4 Ом.
Ввод электропроводки в деревянный дом
Один из ответственных моментов электроснабжения – ввод электропроводки в деревянный дом. Вся сложность связана с изготовлением узла прохода кабеля через деревянную стену. Так как в таком месте кабель может подвергаться механическим воздействиям и влиянию окружающей среды, нужно обязательно предусмотреть его защиту.
Если вводно-распределительное устройство находится вне частного дома, проход через стену осуществляют медным кабелем, заключенным в стальную трубу. Сечение его должно с запасом обеспечивать потребность всех электроприборов в электрическом токе.
Обязательно нужно предусмотреть меры по теплоизоляции такого узла. В противном случае через неплотности между трубой и деревянной стеной, а также между материалом трубы и кабелем будет проходить холодный воздух с улицы. Внутреннее пространство дома будет быстро остывать зимой. Неплотности можно устранить, используя негорючие теплоизоляционные материалы – минеральную вату, асбест.
Кабель после ввода в дом необходимо завести в распределительный щит. Из него должны выходить линии цепей для питания потребителей. Корпус распределительного щита должен вмещать достаточное количество автоматов и УЗО для надежной защиты каждой цепи.
Если ввод осуществляется кабелем, который снимает ток со столба — как правило, это алюминиевые провода СИП, то его также делают в трубе сразу в дом. Внутри здания кабель заводят в щиток.
Особые требования к безопасности
Электропровода нужно помещать в металлические гофрированные трубы
Существуют строгие нормативные требования по монтажу электрики в деревянном доме. Все коммуникации должны быть скрыты в конструкциях из негорючих материалов. Не допускается контакт с деревом. Нельзя использовать защитные короба и каналы из пластика, металлорукава. Какие условия необходимо соблюдать:
- Провода скрываются в металлических трубах. Оптимальный вариант – медь, она легко изгибается. Монтажнику предстоит трудоемкий процесс протягивания кабелей по всей длине труб. Для его осуществления заранее закладывается кондуктор.
- При составлении схемы электропроводки рекомендуется до минимума сократить количество поворотов.
- В щитке устанавливаются автоматические выключатели и УЗО.
Во время короткого замыкания скрытой проводки в деревянном срубе образуется электрическая дуга. От высокой температуры древесина загорается. Слой металла, штукатурки или другого негорючего материала предотвратит чрезвычайную ситуацию. Пластиковая труба (гофра) не сможет локализовать возгорание. Она сама начнет плавиться.
ПВХ оболочка уязвима для грызунов, которые могут прогрызть ее и повредить изоляцию коммуникаций. Дорогой и трудоемкий способ укладки проводов в металлических трубах является наиболее безопасным.
Подготовка проекта
При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида
В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.
Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).
Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.
Алгоритм действий при создании проекта:
- Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
- Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
- На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
- Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
- Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
- Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.
После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.
Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).
Правила монтажа электропроводки в частном деревянном доме
Подписка на рассылку
При конструировании системы электроснабжения в деревянном доме принятию мер по обеспечению противопожарной безопасности уделяется наибольшее внимание. Согласно современным требованиям ПУЭ, разводка электричества в деревянных сооружениях должна осуществляться с использованием негорючих марок кабелей, а их прокладка — в специальных кабеленесущих системах
Допустимые способы прокладки кабеля в деревянном доме
Как и в случае с домами из кирпича или бетонных блоков, кабели внутри деревянных строений можно прокладывать скрытым и открытым способом монтажа.
Скрытый монтаж
Скрытый способ подразумевает монтаж электропроводки внутри конструктивных элементов здания — в пустотах стен/потолков либо вдоль них за отделочными элементами (облицовкой) — гипсокартонными плитами, оргалитовыми панелями, навесными/натяжными потолками и т. д. В данном случае для разводки электричества по всем помещениям требуется использование металлических труб или гибких металлорукавов.
Открытый монтаж
Под открытым способом монтажа понимается прокладка кабеля снаружи стен/потолка, т. е. по поверхности перекрытий и/или облицовкой. В этом случае допустимо использование пластиковых кабель-каналов, изготовленных из огнестойких полимеров (обязательное условие). Подобные кабеленесущие системы просты в монтаже. Кабель-каналы состоят из двух функциональных компонентов, один из которых монтируется к стене/потолку при помощи гвоздей или шурупов, а другой (защитная крышка) — крепится поверх.
Какой использовать кабель
В системах электроснабжения деревянных домов используется кабель негорючий, т. е. это кабель, изоляция которого самостоятельно прекращает горение при устранении источника открытого пламени. Существует несколько разновидностей (марок) кабельно-проводниковой продукции, обладающих данной особенностью.
Независимо от типа, буквенная маркировка негорючего кабеля отечественного производства содержит две маленькие буквы «нг», обозначающие, что данная кабельно-проводниковая продукция «не распространяет горения». Наиболее распространенной маркой, использующейся для конструирования бытовых электросетей напряжением до 660/1000 В, является кабель ВВГнг или его ближайший зарубежный аналог — NYM, а также кабели с изоляцией и оболочкой из полимерных материалов.
Маркировка негорючего кабеля также может содержать следующие индексы:
• LS — низкий уровень газо-дымовыделения при горении; • LSLTx — низкий уровень газо-дымовыделения и низкий уровень токсичности, выделяемых продуктами горения; • HF — отсутствие коррозийно-активных газовыделений при сгорании/тлении продуктов горения (в подобных кабелях не используются галогеновые добавки — неметаллы, такие как фтор, бром, хлор и т. д.).
Для бытового применения вполне подходит кабель, имеющий в своей маркировке только индекс «нг». Более дорогостоящая кабельно-проводниковая продукция с индексами «LS», «LSLTx» или «HF» обычно применяется при необходимости создания максимально безопасных условий для эвакуации.
Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.
Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.
Преимущества и недостатки скрытой проводки
Для деревянных строений рекомендуется открытый тип проводки. Этот вариант позволяет контролировать ее состояние, своевременно ремонтировать. Но кабели на стенах не всегда вписываются в интерьер. Скрытая электропроводка имеет несколько преимуществ:
- Разводка не мешает отделке стен и потолка.
- Розетки и выключатели заглубляются в ограждающие конструкции.
- Спрятанные в канал провода реже подвергаются механическим повреждениям.
- Провода не становятся местом оседания пыли и паутины.
Эстетическая составляющая является решающим фактором при выборе метода прокладки электрических коммуникаций.
Недостатки скрытого варианта делают разводку объектом повышенной угрозы:
- Возможность повреждения проводов, которое нельзя вовремя обнаружить.
- Сложности с подключением дополнительных точек.
- Вероятность повредить кабель при потере схемы коммуникаций.
Требования к системам электроснабжения по деревянному потолку
Прокладка проводки по деревянному потолку в постройках из древесины выполняется только в специально предназначенных для этого металлических трубах и пожаростойких коробах. Если даже произойдет короткое замыкание, деревянные конструкции будут надежно защищены от возгорания защитными каналами.
Запрещено использовать для прокладки скрытой проводки пластиковую гофру и каналы из этого же материала. Самая большая сложность при скрытом монтаже кабелей связана с необходимостью укладки защитных коробов и труб в штробах, выполненных в деревянных конструкциях дома. Конечно, с перекрытиями проблем меньше, ведь короба можно скрыть за подшивным или подвесным потолком. Намного сложнее с бревенчатыми стенами, чтобы в них проложить скрытые коммуникации придется прорезать значительные углубления.
Открытый монтаж электрики по потолку подразумевает использование гофрированных труб и пластиковых коробов для прокладки кабелей. Определенные требования к качеству используемых гофр и каналов не озвучиваются, но все же не лишним будет убедиться в низкой горючести материала, из которого они изготовлены.
Подготовительные процедуры
После подачи заявления в РЭС по месту жительства и получения договора с ТУ, можно проектировать электроснабжение. Делают это в следующем порядке:
- рассчитывают суммарную мощность потребителей, прибавляя запас в 30%;
- чертят схему вводного кабеля, электрощита, а также проводки, розеток, осветительных приборов и т.п.;
- подбирают сечение провода в зависимости от потребителей;
- определяют оптимальное место положения распределительных коробок для розеток и приборов освещения;
- обозначают оптимальный путь прокладки кабеля.
В ходе проектирования следует указать, на каком расстоянии от окна, дверного проема, пола и потолка проходит провод.
Составляя проект, необходимо придерживаться ПУЭ. В этом документе указывается, что проводка должна монтироваться вертикально либо горизонтально. Оптимальным углом поворота является 90°. Розетки и выключатели следует располагать на участках со свободным доступом. Чаще всего выключатели устанавливают на высоте 80-150 см от пола, а розетки – 50-80 см. Количество розеток может быть от 1 до 6 шт., что определяется размерами комнаты и количеством потребителей.
Во время проектирования проводки нужно учесть, что провод от проемов должен располагаться не ближе 10 см. Если на пути проводки может возникнуть контакт с металлическими элементами, делают отвод кабеля на 30 см в удобном направлении.
Выбор кабеля и устройств
Для прокладывания электричества в частном доме чаще всего используют кабели следующих типов:
- NYM;
- ВВГнг.
Первый вариант отвечает евростандартам и применяется для электропроводок с номинальным напряжением до 660 В. Второй провод представляет собой голый силовой кабель с двумя слоями виниловой оплетки, рассчитанный на работу в сетях с напряжением до 1 кВ.
Одной из основных характеристик кабеля является сечение, обозначаемое в мм². Маркировка состоит из двух цифр. Первая обозначает количество проводков внутри изоляции, а вторая — указывает сечение провода. Проще всего определить нужное сечение, обратившись к таблице:
Стоит учесть, что для скрытой проводки сечение кабеля должно быть на 30% больше, чем для открытой.
Для монтажа проводки в деревянных домах рекомендуется использовать только медные провода, что снижает вероятность перегрева сети.
В соответствии с ПУЭ на каждом участке электрической сети должно устанавливаться УЗО и электрические автоматы, которые должны быть рассчитаны на соответствующую нагрузку. Ток можно рассчитать, воспользовавшись формулой I=P/U•cos, где I- сила тока, P – мощность нагрузки, которая подключена к конкретному участку сети, U – напряжение электрической сети, cos – постоянный коэффициент, который принимают равным 1.
Например, если требуется определить силу тока в сети с общей мощностью потребителей в 3 кВт, получим следующие результаты:
I=3000/220=13,64 А.
Если учесть запас, то для этого участка сети понадобится автомат и УЗО на ток 16 А.
Чтобы определить, какой тип автоматического выключателя требуется, нужно подсчитать минимальную силу тока при КЗ, используя формулу: Iкз = 3260хS/L, где S – сечение кабеля в мм², L – длина провода в м. В большинстве случаев в частных домах используют автоматы типа «С». Что касается розеток, то их подбирают с учетом мощности потребителей. В основном розетки рассчитаны на ток 16 А. Для подключения нескольких единиц техники лучше задействовать группу розеток, чем потом пользоваться «тройником».
