Как правильно делать скрутку проводов?

Чем опасна скрутка

Опасность скрутки заключается в высоком сопротивлении в месте контакта. Кроме того, если скрутка выполнена некачественно, то она будет нагреваться, а сопротивление будет становиться ещё выше. Место контакта играет роль низкоомного резистора, под воздействием электрического тока в нём выделяется избыточное тепло, которое способствует окислению соединения и дальнейшему ослаблению контакта. В конце концов, соединенные таким образом провода могут просто обгореть. Как правило, именно обгорание проводов в месте скрутки становится причиной появления неисправностей элементов сети и коротких замыканий проводки. В самых экстремальных случаях обгорание проводов в месте скрутки может привести даже к пожару.

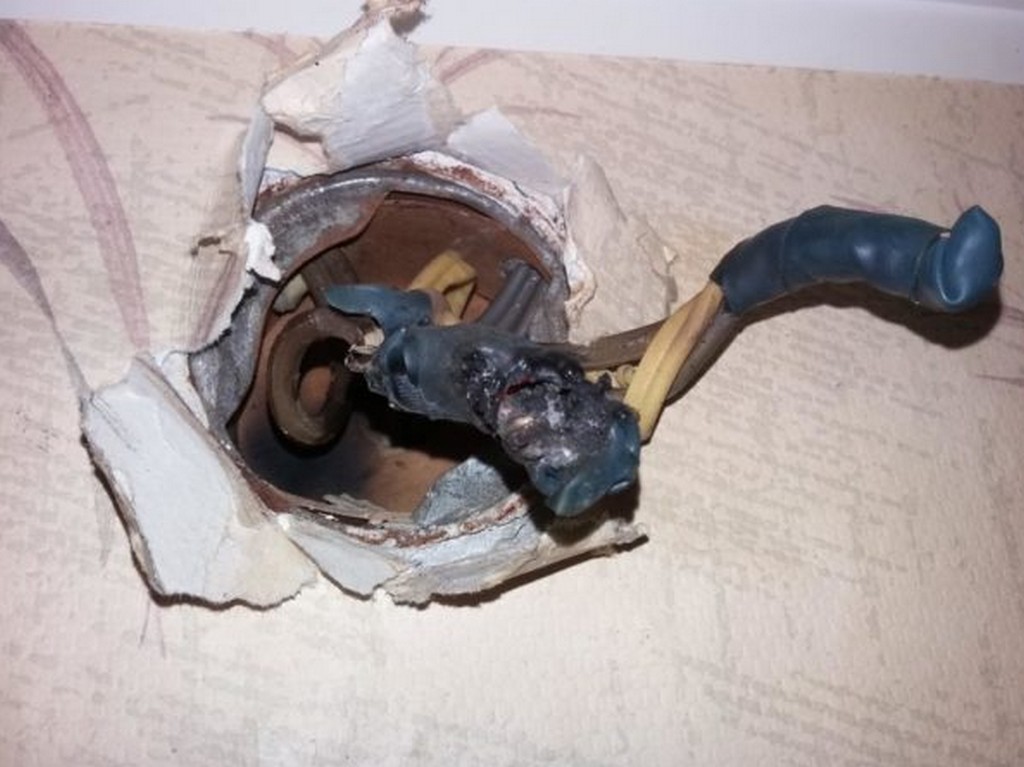

Обгорание проводов в месте скрутки может привести к пожару

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Количество проводов в скрутке Рекомендовано Максимальное

1.5 6 8

2.5 4 6

4 3 4

6 2 2

10 2 2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Пошаговое описание правильной скрутки проводов

Прежде чем браться за работу отключите электричество. Только после того, как вы обесточите свое рабочее место можно приступать к дальнейшим действиям:

• подготовить нужный инструмент;
• освободите соединяемые жилы от изоляции;
• оголившиеся жилы необходимо аккуратно и качественно очистить с помощью наждачной бумаги или ножа до блеска;
• далее очищенные жилы необходимо перекрестить между собой и плотно скрутить между собой по спирали;
• обматываем место скрутки изолентой;
• на последнем этапе можно воспользоваться специальной термоусадочной трубкой, она является отличной защитой оголенной области от неблагоприятных внешних факторов.

Необходимые инструменты

Для правильной скрутки проводов вам будет необходим следующий инструмент под рукой:

1. Нож, он может быть канцелярским или же кухонным.
2. Кусачки.
3. Паяльник.
4. Стриппер.
5. Шуруповерт.
6. Наждачная бумага.
7. Термоусадочная трубка подходящего диаметра или же изоляционную ленту.
8. Опрессовыватель.

Зачистка и подготовка проводов

Для зачистки проводов от изоленты можно с помощью канцелярского или же острого кухонного ножа или же для быстроты и качества работы использовать стрипперы, зажимную матрицу. Существуют и более профессиональные методы зачистки проводов, которые подразумевают под собой использование пневматических устройств. Очищенные концы провода должны быть в длину не менее 4 см.

Последовательная скрутка многожильного провода

Соединение многожильных проводов происходит следующим образом:

• Удаление изоляции с концов проводника;
• Перекрестить оголенные жилы между собой и начать обмотку с верхней жилы;

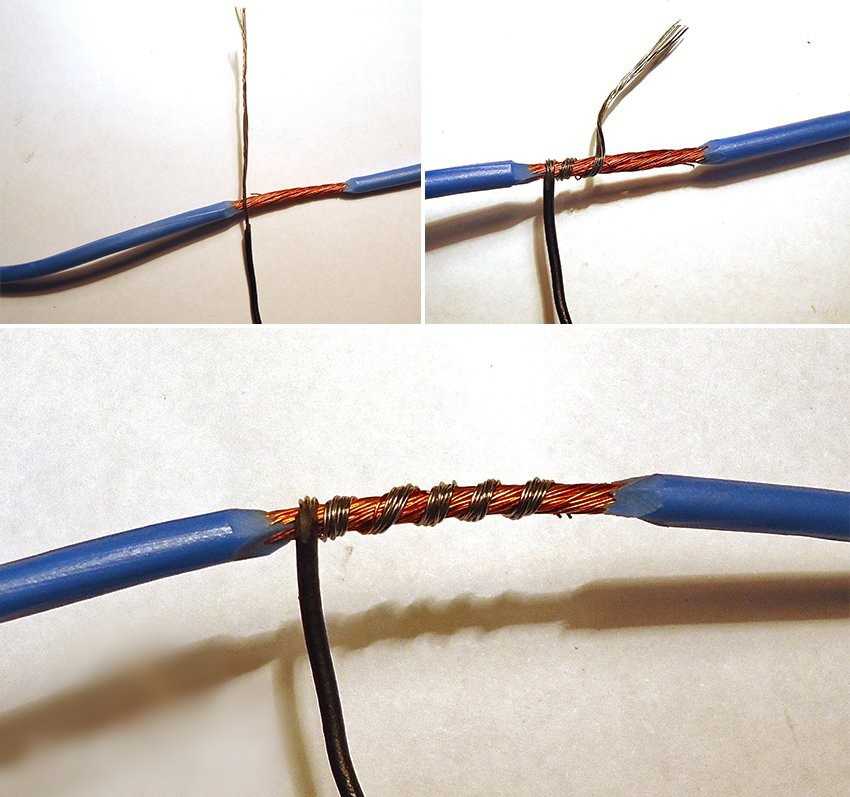

• На первую следует намотать второй конец жилы, после каждого завитка проверяйте на прочность свою работу;

Изоляция

Изоляция играет важную роль в надежности соединения. Она не только предохраняет от замыканий и случайных прикосновений к частям, находящимся под напряжением, но служит и для предотвращения попадания в них влаги. Наличие влажности приводит к ускоренному окислению металла, ухудшению контакта со всеми вытекающими негативными последствиями.

Наиболее распространённым способом изолирования является обматывание изоляционной лентой. Лента позволяет изолировать соединения любой конфигурации и сложности. Изоляционные ленты производятся для различных условий, в том числе рассчитанные на применение в условиях высоких температур

В последнее время всё более популярным становится использование термоусадочной трубки. Это трубка, сделанная из материала, который под воздействием высокой температуры сжимаетсяся, плотно охватывая изолируемые части.

Способ изоляции при помощи термоусадочной трубки требует предварительного одевания трубки на провод, поэтому лучше всего подходит для последовательного расположения проводников. Температура усадки находится в районе 120°С. Для этой цели используют строительный фен, газовую горелку, в крайнем случае зажигалку или спички

Важно следить за температурой, чтобы не оплавить изоляцию пламенем или излишне горячим воздухом

Несмотря на все недостатки, соединение скруткой пользуется популярностью. В ситуации, когда нужно запитать электропотребитель, а из инструмента есть только нож или пассатижи, скрутка оказывается единственным доступным решением. Надо сказать, что в сухом месте хорошо выполненная и заизолированная скрутка может работать годами без заметного ухудшения свойств. Но всё же при возможности правильно будет воспользоваться другим способом соединения.

• Как читать электрические схемы для новичков
• Способы соединения электрических проводов
• Как соединять провода с помощью опрессовки гильзами — пошаговая инструкция

Варианты скручивания многопроволочных проводов

На практике применяют 3 способа скручивания гибких многопроволочных жил. Выбор метода осуществляется по ситуации и исходя из предпочтений мастера. Способы таковы:

• последовательное соединение;
• параллельное соединение;
• бандаж из тонкой проволоки;

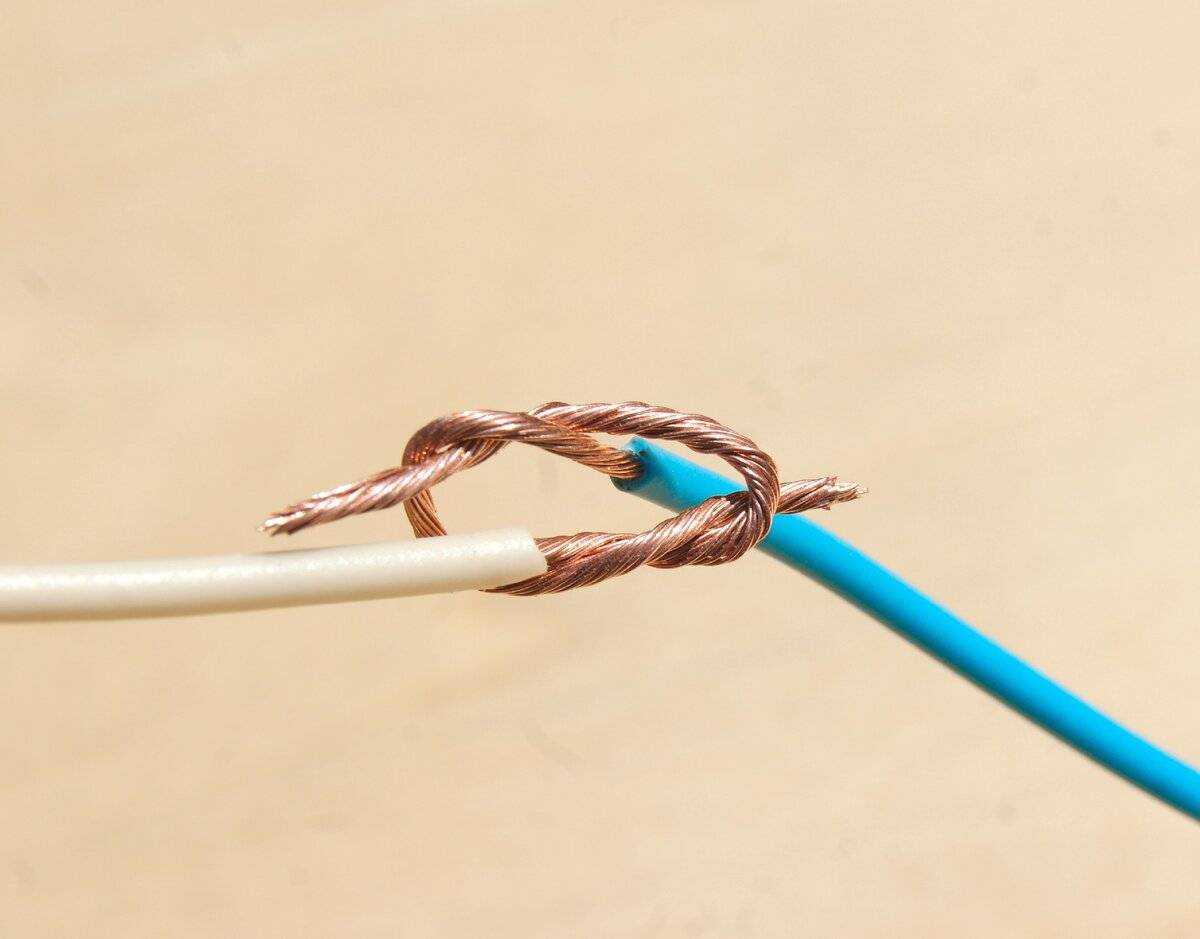

Последовательная скрутка

Зачищенные жилы прикладываются друг к другу так, чтобы они образовали перекрестие. Затем проводники скручиваются между собой. Выполняемое соединение симметрично относительно перекрестья жил. Концы проводов торчат в противоположные стороны. После выполнения скрутки ее желательно слегка подтянуть, чтобы она затянулась.

Способ хорош компактностью полученного соединения. Его толщина не превышает 3 диаметра провода с изоляцией. Следует соблюдать внимательность. Если скрутка защищается от влаги термоусаживаемой трубкой, то изоляция надевается на жилу до выполнения соединения.

Параллельная

С концов проводов снимается изоляция. Жилы следует соединять так, чтобы зачищенные участки находились параллельно. Концы проводов смотрят в одну и ту же сторону. Затем тоководы навиваются друг на друга в форме спирали

Важно выполнять соединение максимально тугим, но не сломать проводники чрезмерным усилием

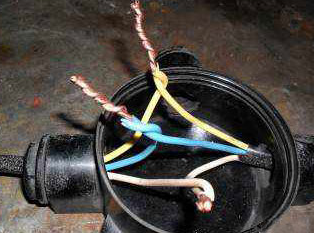

Такую скрутку можно найти в распределительной коробке. Для защиты контакта применяется изолента или термоусадка. На временных и неответственных соединениях допускается для изоляции использовать ПВХ трубку (кембрик).

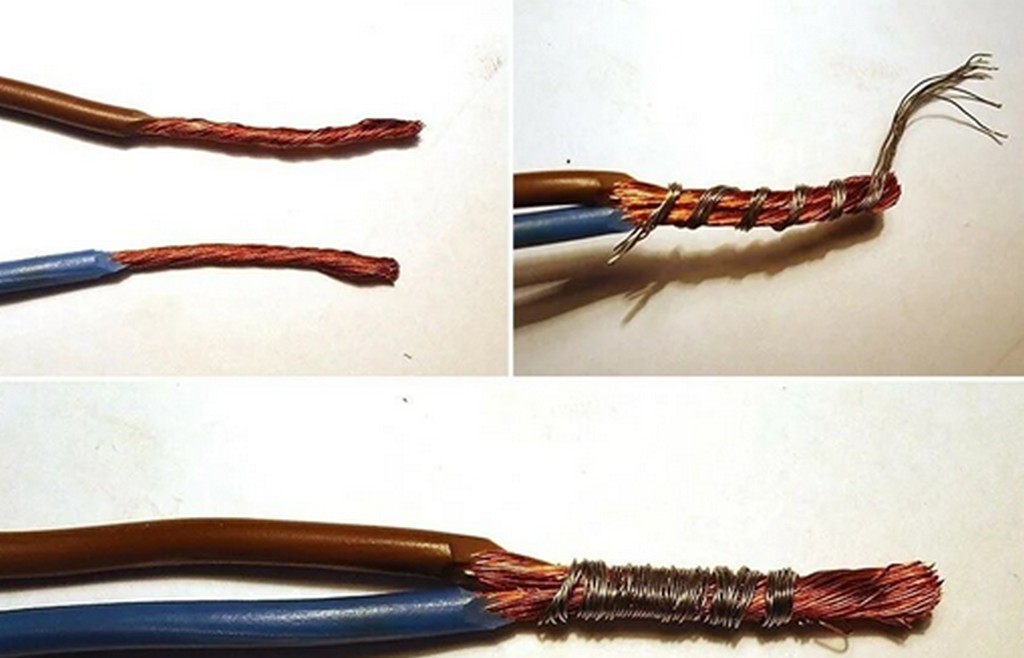

Бандажная скрутка

Бандажное соединение жил пригодно для подключения толстых проводов, которые проблематично согнуть руками или пассатижами. Токоведущие жилы укладываются друг к другу. Предварительно их необходимо как следует зачистить со всех сторон с помощью надфиля или напильника. Затем оголенные жилы плотно обматываются по кругу максимальным количеством более тонких проводов. Похожее соединение используют на опорах ЛЭП.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля

В их числе следует отметить сварку. Она применяется в отношении медных и  алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

• скрутка;
• сварка;
• пайка;
• опресовка;
• клеммные колодки;
• самозажимные клеммники (клеммы WAGO);
• колпачки СИЗ;
• болтовой зажим.

Способы соединения

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы  WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы  WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

• материал (сталь, медь, алюминий);
• количество скручиваемых элементов;
• сечение;
• место проведения работы (дом, улица, в земле и т.д.).

Виды хороших скруток

Прежде чем перейти к разбору позиции, как делать скрутки проводов правильно, необходимо подготовить сами провода.

1. Сначала с жил снимают изоляцию.
2. Если металлический проводник грязный, то его необходимо очистить чистой тряпочкой, смоченной в растворителе или уайт-спирите.
3. После чего сам голый провод надо зачистить до металлического блеска. Это можно сделать наждачной бумагой или металлической щеткой.

После чего можно приступать к скручиванию, для чего необходимо пользоваться плоскогубцами.

Самая простая скрутка – это навивание одного провода на другой. Для этого надо один конец согнуть под углом 90º, приблизительно на расстоянии от края изоляции, равному 7-10 диаметрам жилы. После чего с помощью плоскогубцев сделать 5-8 витков вокруг соединяемой жилы. При этом производится уплотнение витков нажатием инструмента (жать надо не очень сильно). Конец второго провода надо согнуть в обратную сторону и точно также накрутить, с последующим зажатием плоскогубцев.

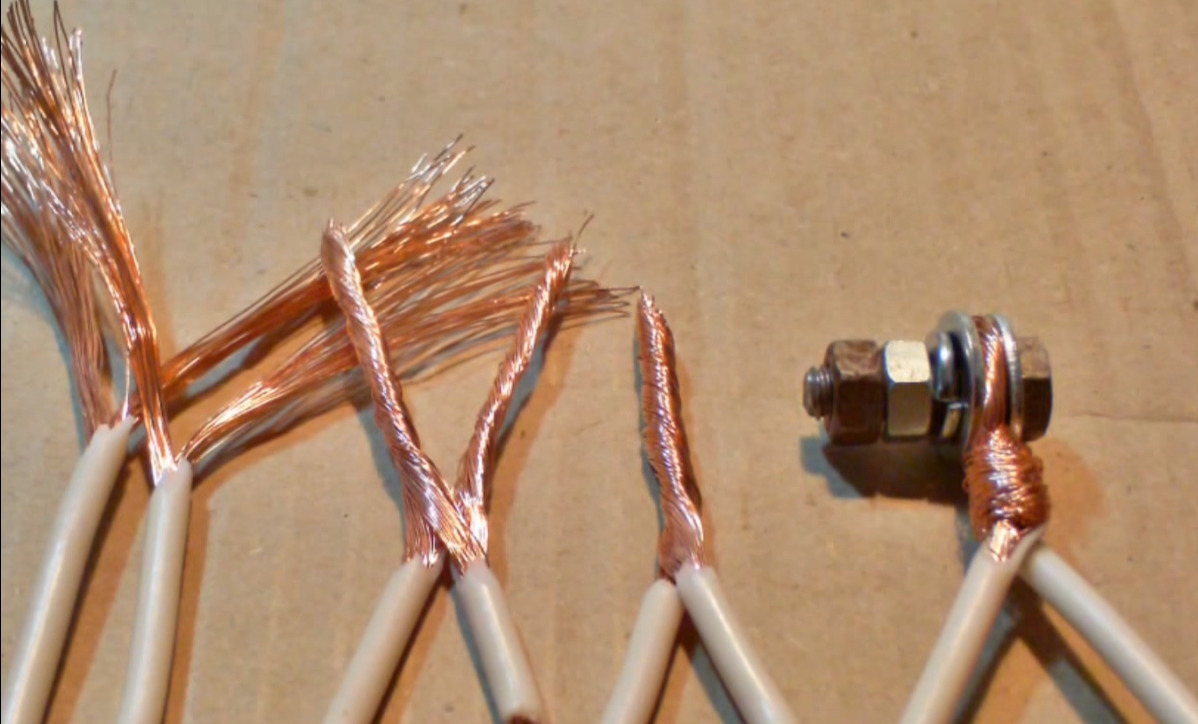

Чтобы не разбираться с каждым видов по отдельности, предлагаем рисунок, где эти виды уже показаны.

Как уже было сказано выше, это первый этап соединения двух электрических участков. После чего соединение можно пропаять или проварить. Многие этим не занимаются, а ведь именно пайка или сварка – залог высокого качества стыка. Хотя надо отметить, что оба эти процесса – вещь серьезная. Не каждый может своими руками это сделать. Поэтому чаще всего на скрутку надевают изолирующие колпачки СИЗ.

Колпачки СИЗ – это своеобразная изоляция, которая подбирается по сечению скрутки. Они же создают небольшое давление, которое прижимает внутри скрутки проводов два элемента друг к другу. К тому же колпачки СИЗ подбираются по цвету, обозначая по ПУЭ фазные, нулевые и заземляющие контуры, что обеспечивает простоту распознавания шлейфов в пучке кабелей, проложенных по схеме здания. Они же изолируют каждый участок.

Хорошая скрутка будет долго работать, если вместо обычной изоляционной ленты нанести на нее термоусадочную трубку. Похожа последняя на обычный кембрик, но если трубку нагреть, к примеру, обычной зажигалкой, а лучше специальным феном, то она при усадке плотно охватывает скрученные жилы, прекрасно изолируя их.

Что такое ответвительный сжим – конструктивные особенности и способ установки

Способы соедининения алюминиевого провода с медным

Причины ненадежности соединения скруткой и способы борьбы с ними

Технические дефекты при сращивании являются прямым следствием высокого риска контактного сопротивления с неконтролируемым ростом с течением времени. Это определяется по появлению оксидного слоя, дополняемого движениями проводов при механическом воздействии на сращиваемые провода.

Методы устранения упомянутых дефектов основаны на устранении первоначальных причин. Таким образом, скорость образования оксидной пленки с ее высоким удельным сопротивлением снижается при использовании герметичной изоляции. Увеличение сопротивления, вызванное уменьшением площади контакта во время движения, подавляется плотным прижатием проводов друг к другу.

Нюансы скрутки

Как уже упоминалось выше, такой метод соединения является самым простым и распространенным. Однако для обеспечения собственной безопасности, необходимо учитывать нюансы, описанные ниже.

Соединение проводников из разных материалов

Основное правило, которое нельзя нарушать — запрещено проводить скрутку проводов из разных материалов. В особенности это касается проводов из меди и алюминия. Дело в том, что при контакте этих материалов возникает гальваническая пара, которая разрушает созданное соединение.

Нарушение данного запрета может иметь следующие последствия:

• ухудшение качества контакта;
• нагрев, искрение и последующее возгорание;
• быстрое окисление.

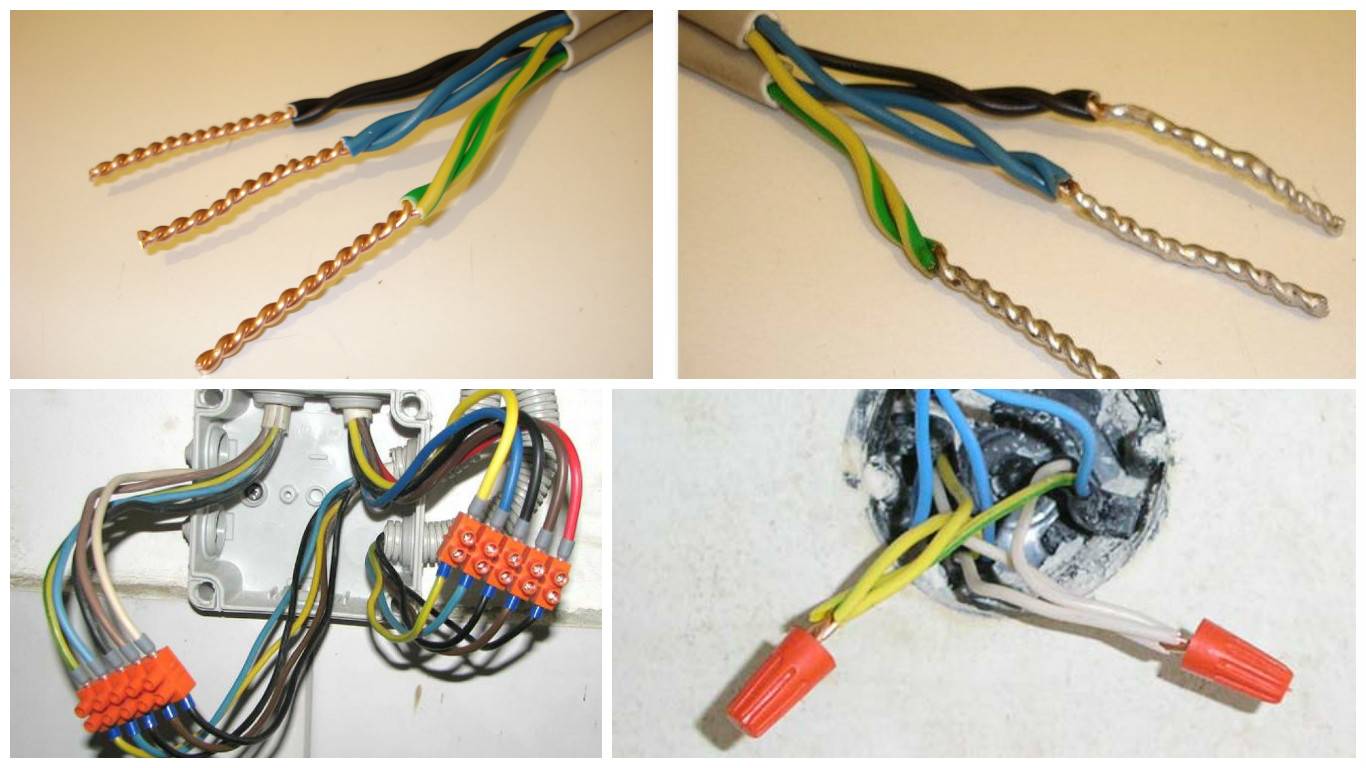

Различные варианты скруток.

Появление окисной пленки

В результате контакта металла и воздуха возникает окисная пленка. В большей степени ей подвержены медь и алюминий, золото и платина не окисляются, но их использование для изготовления простых проводов нецелесообразна из-за высокой стоимости.

Появление окисной пленки на проводах может иметь следующие последствия:

• усиленный нагрев при прохождение электрического тока;
• ухудшение качества контакта скрутки проводов.

Чтобы избежать появления окисной пленки провода необходимо качественно изолировать любым из способов, описанных выше.

Возникновение переходного контактного сопротивления

Данное явление возникает в случаях, когда контакт между двумя проводниками неплотный. В результате в местах соединения сильно возрастает температура, что в свою очередь вызывает быстрое разрушение соединения. Чтобы избежать возникновения переходного контактного сопротивления, необходимо создавать максимально плотный контакт между проводами.

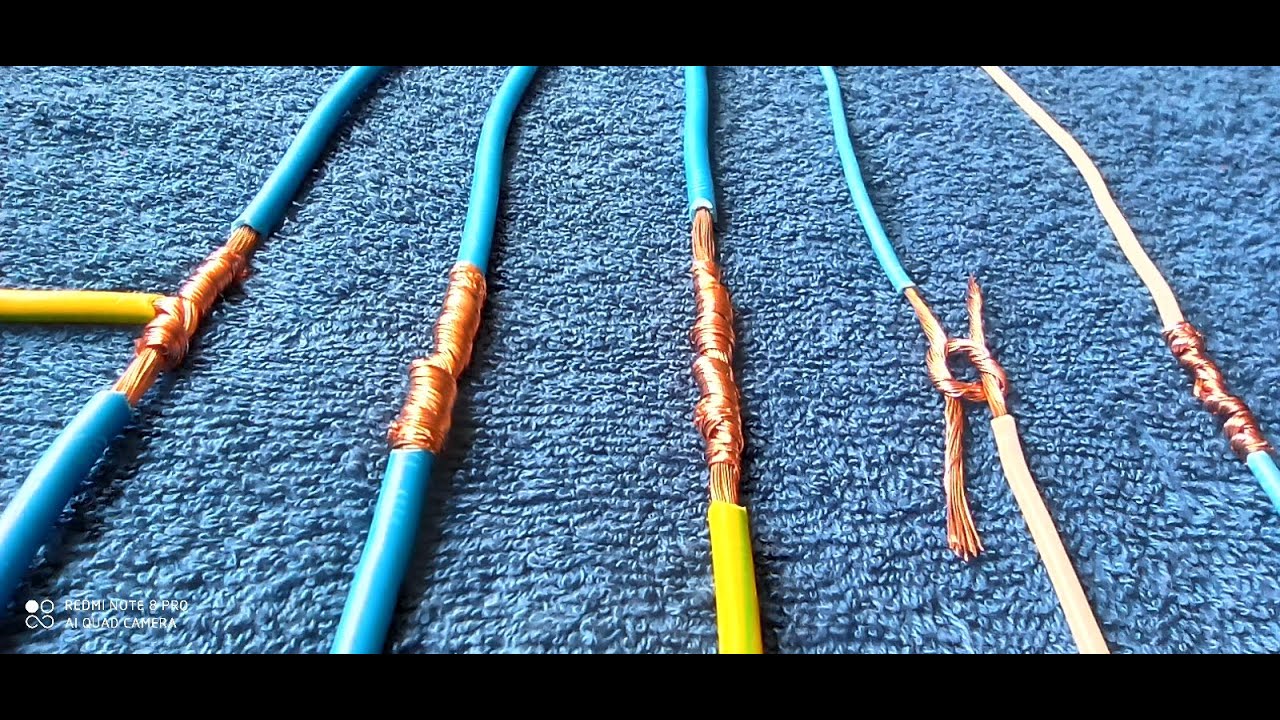

Ещё немного вариантов скруток.

Почему неправильная скрутка опасна

Скручивание всех проводов между собой это довольно популярный способ, но в тоже время он является самым опасным. Ведь если вы слабо загнете все жилы, через время они могут ослабиться, в этом месте появится слабый контакт. Это приведет к тому, что когда попадет напряжение кабель или провод перегреется, результат в этом случае один – короткое замыкание или поражение током человека.

Не зря в ПУЭ этот способ запрещен, хотя его и используют многие опытные электрики.

Но, не хочется так сильно вас пугать, если скрутка проводом между собой правильная, ничего не произойдет, и они будут вас служить все время. Чтобы сделать это, читайте наши основные способы. Хочу заметить, что кабель АБС имеет особенности, узнайте о них.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Количество проводов в скрутке
Рекомендовано
Максимальное

1.5
6
8

2.5
4
6

4
3
4

6
2
2

10
2
2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

• пайка;
• сварка;
• винтовые зажимы;
• обжим в специальных пружинных устройствах;
• опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

https://youtube.com/watch?v=VSYBrqBt7Bs

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Опрессовка гильзами: особенности технологии

Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.

Хороший электрический контакт создается за счет совместной деформации металлов.

Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:

• меди;
• алюминия;
• и даже меди с алюминием.

Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.

Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.

Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.

Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.

Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.

Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.

По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.

Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.

Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.

Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Скрутка проводов разного сечения

Подобный вид работ подразумевает однозначное использование дополнительных средств для соединения. Такими приспособлениями могут быть винтовые зажимы, самозажимные клеммы, болты, медно-луженые наконечники, отверстия типа «Орех». Также, чтобы не докупать дополнительных комплектующих, можно применить пайку или сварку, другие способы соединения проводов.

Если разница диаметра проводов составляет незначительную величину, например, 4 и 2,5 мм, то произвести их соединение скруткой не так уж и сложно. Для этого нужно их качественно обмотать друг с другом, после чего необходимо применить сварку или пайку. Такое закрепление двух проводников прослужит не один год без нареканий.

В остальных случаях скрутка проводов не будет обладать надежностью и долговечностью. В таких ситуациях без дополнительных комплектующих просто не обойтись. В различных ситуациях используют те или иные приспособления:

• если сечение проводов значительное, лучше всего использовать самозажимную клемму;
• для ответвления от магистральной линии в распред. щитке используется сжим ответвлительный, который среди специалистов также еще называют «Орех»;
• для присоединения проводов с большим диаметром применяется медно-лужный наконечник.

Требования к проводке

Если провести ретроспективный анализ процессов, которые протекали в электротехнической промышленности, то можно выделить несколько характерных моментов.

Еще полвека назад соединение скруткой применялось повсеместно. Основной инструмент, который требовался монтажнику, – специальный нож, отвертка и пассатижи.

Этого набора было достаточно, чтобы соединить концы проводов в распределительной коробке. Электромонтажникам такие операции приходилось делать постоянно на протяжении многих лет.

Опыт показал, что правильно выполненная скрутка надежно служит в течение многих лет и даже десятилетий.

Если сравнить ее с современными значениями, то рост исчисляется сотнями процентов. Тогда в квартире имелся минимум электрических приборов — только лампочки да радиоприемник.

По этой причине применение алюминиевого провода ограничено техническими условиями, а настоятельно рекомендуется использование медного.

Плюсы и минусы скруток

Соединять провода сплетением не рекомендуется в отпайках с высокой мощностью потребителей: электроплиты, нагревательные и тепловые приборы, компьютерная техника.

Достоинствами плетёного соединения представляются:

• скорость выполнения скрутки;
• долгий срок использования при качественном монтаже;
• не требует применения сложных инструментов;
• идеально обслуживает сети сигнализации, где нет мощного электрооборудования;
• по необходимости контактное место можно дополнительно протянуть или пропаять;
• стоит недорого;
• отпайка содержит два — четыре ответвления одновременно;
• присоединение повторяется при ошибке или неаккуратном исполнении.

Недостатков тоже немало:

• качественная изоляция;
• не предназначена к применению в силовых сетях;
• неудобный способ сборки проводов;
• при нагреве возникает возгорание;
• посадка напряжений, связанная, с перегрузками фидеров.

Винтовой зажим и клеммники

Если соединение медных и алюминиевых проводов методом скрутки не допускается, то эту задачу приходится решать другими способами.

Не может здесь помочь и сварка. В этом случае используются винтовые зажимы и клеммные колодки.

При решении любого технического вопроса, очень важно правильно оценить условия эксплуатации проводов и контактов

В цепях с нагрузкой более 100 Ватт контакт алюминиевого провода с медным интенсивно греется.

Чтобы избежать этого эффекта, используются клеммники различной конструкции.

Приспособление этого вида желательно приобретать из термостойкого материала, который не будет реагировать на то, как греется контакт.

Соединение медных и алюминиевых жил

Правила запрещают скручивать провода из меди и алюминия. Однако в реальности не всегда удается следовать подобным нормам. Если принято решение скрутить медь с алюминием, то необходимо учитывать следующее:

• Соединительная скрутка должна быть легкодоступной. Следует избегать касания соединения с горючими материалами.
• Влажность увеличивает опасность скрутки. Вода ускорит окисление, перегрев и нарушение контакта.
• Соединение не пригодно для силовых цепей. Не стоит нагружать его более чем на 500 Вт.
• Полученный контакт требует герметичности. Влага воздуха повредит скрутку. Необходимо периодически контролировать состояние соединения. А лучше заменить алюминиевый провод на новый из меди.

Паяльник в помощь

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой

При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к

есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

Последовательное соединение многожильных гибких проводов (3 варианта)

Параллельная скрутка

Этот способ соединения многожильных гибких проводов подразумевает их очистку от изоляции, наложения оголенных концов друг на друга и прочную скрутку. Чтобы жилы прочно прилегали друг к другу лучше использовать плоскогубцы.

Второй метод

Скрутки также заключается с очистки кабеля от изоляции, очищенные до блеска, с помощью наждачной бумаги, жилы перекрещиваются.  Одну жилу следует прочно намотать на другую по всей длине.

Третий способ

С помощью специального прибора или ножниц уберите изоляцию с концов электропровода,  жилы выровнять и с одной стороны загнуть их между собой на пополам обмотав по всей поверхности другой жилой. Данную скрутку называют бандажной.

Как соединить многожильный и одножильный провод

Чтобы прочно и надежно «подружить» между собой одножильный и многожильный провод необходимо зачистить жилы от изоленты, пройтись по ним наждачной бумагой до приятного металлического сияния, далее скрестить между собой оба изделия. Многожильный провод следует туго намотать на одножильный начиная с середины провода (примерно на расстоянии 2-2,5 см от конца одножильного изделия). Закончив наматывать многожильный провод, поверх него нужно загнуть оставшийся кончик одножильного провода, для этого можно использовать пассатижи.

Скрутка одножильных проводов в распредкоробках

Чтобы скрутить одножильные провода в распределительной коробке следует, как было сказано раннее, тщательно очистить и подготовить провода, затем скрутить между собой ответвленным, параллельным или же простой последовательной скруткой.

Воспользуйтесь для прочного соприкосновения жил пассатижами, в конце работы замотайте оголенный участок провода изолентой. Данный метод больше подходит для монтажа временной электропроводки.

Скрутки при помощи колпачков СИЗ

Упростить, упорядочить и сделать работу более надежной помогут колпачки СИЗ. Работать с данным приспособлением достаточно легко и просто, достаточно вставить в колпачок не скрученные очищенные жилы. Далее надавливая колпачком на жилы его нужно проворачивать по часовой стрелке до тех пор, пока не сработает внутренняя пружинка.

А что с сечением побольше?

Использование стандартных вариантов соединения для жил с сечением 10 мм. кв. и более не допускается. В таких случаях концы кабеля спрессовываются специальным наконечником, по сторонам которого находятся гильза и кольцо. В гильзу вставляется один или несколько скрученных проводов и обжимаются пресс-клещами типа ПК, ПМК, ПКГ или ПК. Кольцо наконечника предназначено для соединения с клеммой или контактной площадкой другого провода.

Как правило, соединения через наконечник с кольцом применяются для подключения контактного провода в силовых щитках. В таких установках не допускается просто скручивать жилы между собой, т.к. высокое напряжение моментально пережжет провода в месте стыков.

Советы от Все-электричество по скрутке проводов

Здесь вы найдете основные советы, которые помогут вам скрутить провода между собой безопасно. Настоятельно рекомендуем использовать их.

• Скрутку лучше соединять пайкой или сваркой.
• Можно использовать клеммы WAGO. С помощью них все можно делать быстрей и безопасней.
• Зажимы СИЗ. Они повышают надежность соединения, по стоимости дешевые.
• После того, как сделаете скрутку кабелей, включите электрическую цепь и подождите несколько минут (лучше полчаса). Если она нагреется – значит вы что-то сделали не так. Необходимо будет переделать.

Вот мы и рассмотрели с вами все основные способы скрутки проводов и кабелей между собой. Сложного ничего нет, но все рекомендации соблюдать нужно.

Рекомендуем к прочтению: Идеи как спрятать провода.
