Что это такое?
Стропила – это основной несущий элемент скатной крыши, который принимает на себя основную нагрузку, испытываемую этой конструкцией. Система стропил бывает двух типов – висячей или наслонной. Выбирать между ними приходится, исходя из того, имеются ли внутренние стены в строящемся сооружении, которые могут служить опорой для частей крыши. Система висячих стропил применяется, если таких стен нет, и здесь опорой будут служить лишь внешние стены строения. То есть центральной опоры как таковой эти стропила не имеют и опираются с одной стороны на стену, с другой – на противоположно расположенное стропило. Крепление отдельных элементов производится при помощи прорезных шипов, гвоздей, анкеров или пластин из металла.
Висячие стропила разной длины
Висячие стропила обычно используются для покрывания пролетов шириной 7-10 м. Сфера применения может быть различной – такая система применяется для сооружения кровель на складах, промышленных зданиях, жилых домах.

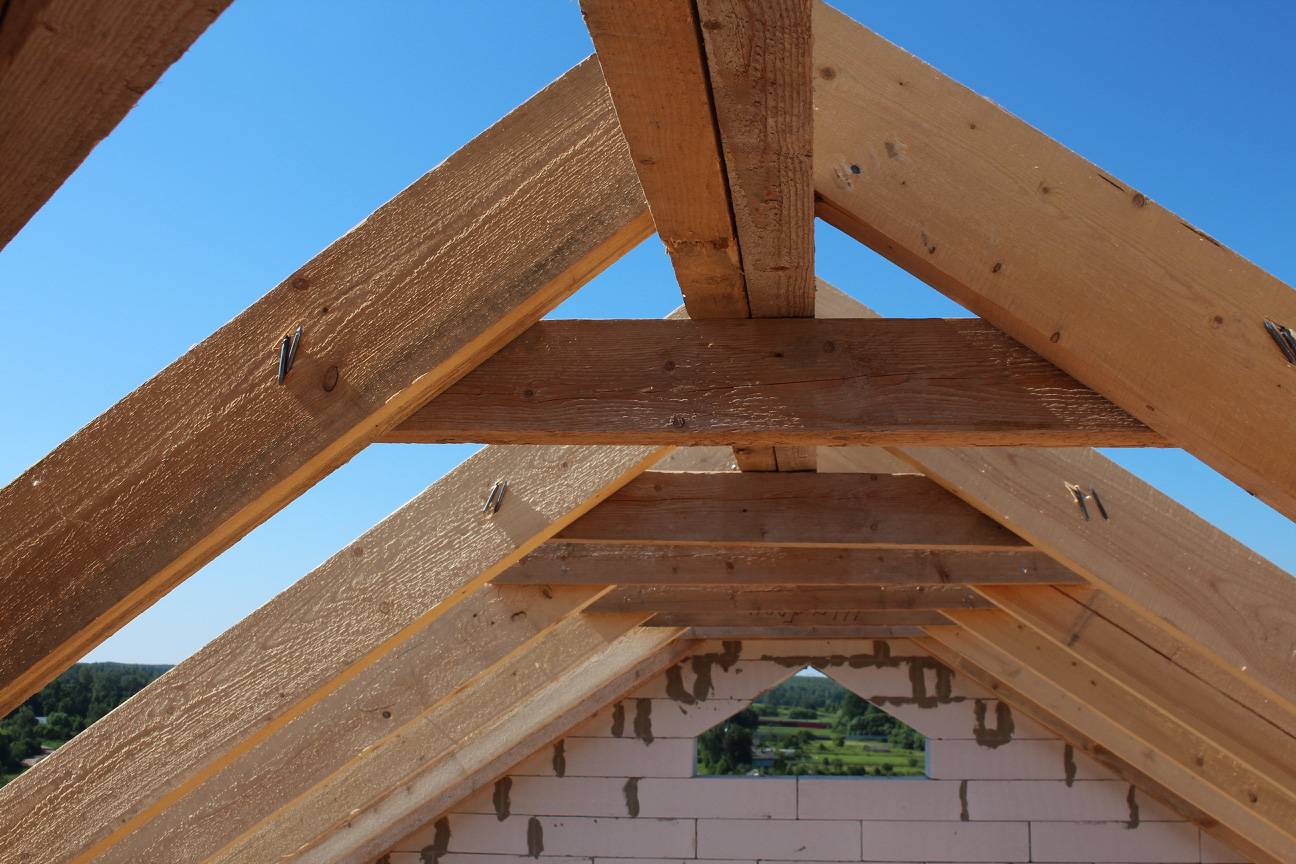

Кровля, выполненная с висячими стропилами
Система с висячими стропилами
Несмотря на то, что такие стропила устанавливаются под уклоном, они не действуют на стены как распорки – передают только вертикальные нагрузки. Этого удается достичь благодаря использованию растяжек, изготовленных из бруса, располагаемых в основании кровли.
Висячие стропила с затяжкой
Стропильные элементы изготавливаются из бруса, досок или бревен, металла. В обязательном порядке перед началом монтажных работ материал должен быть обработан специальными защитными составами, которые обеспечат дереву длительный срок службы. Они защитят его от грибка, плесени. Если обработать материал противопожарными составами, то дом обретет дополнительную защиту от возгораний.
Параметры стропильной системы двускатной кровли всегда ориентируются на конкретные условия эксплуатации
Способы крепления стропил к мауэрлату с одной и двумя степенями свободы
Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.
В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.
| Вариант соединительного узла | Для одной степени свободы | Для двух степеней свободы |
| А | Три гвоздя с каждой стороны в стальной уголок | По одному гвоздю в стальной уголок или вовсе без прибивания |
| Б | Деревянные накладки фиксируются к мауэрлату с помощью стального уголка тремя гвоздями. Другой вариант – пробой через деревянный брусок | Деревянные накладки прибиваются без уголка, по одному гвоздю с каждой стороны |
| В | Стальной уголок креплением на три гвоздя | По одному гвоздю в уголок или без прибивания |
| Г | По три гвоздя через стальной уголок или напрямую стропило к мауэрлату | Смещение невозможно из-за треугольного запила |
| Д | Смещение возможно при отсутствии опорного деревянного бруска | |
| Е | Смещение возможно при отсутствии запила |
Размеры запила на стропильных ногах и продольных балках чердачного перекрытия определяются международными строительными правилами для одно- и двухэтажных жилых домов (International Residential Code for One- and Two- Family Dwellings 2012).
Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.
Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).
Способы крепления к мауэрлату
Делают крепление стропил к мауэрлату двухскатной крыши по-разному. При выборе оптимального способа учитывают несколько факторов:
- вид стропил системы — висячие, наслонные;
- ее массу, включающую вес будущей кровли;
- конструкцию стен и материал, из которых они изготовлены;
- величину будущих нагрузок на крышу.
Деревянные стены
В этом случае способ сопряжения мауэрлата и стропил существенно отличается от вариантов для зданий, построенных из другого материала, так как необходимо обеспечить подвижность ног. Причина всем известна: это усадка, присущая деревянным постройкам. Она одна в состоянии нарушить конструкцию, если крепление элементов будет жестким. Поэтому здесь оптимальны подвижные типы креплений, они дадут возможность стропилам двигаться в обоих направлениях.
Есть два популярных вида соединений: запил без вспомогательных деталей и использование крепежа. Нередко выбирают комбинацию — делают врубку, а затем, для надежности, добавляют крепежные элементы. Скользящие крепления для стропил деревянного дома — две отдельных детали, одна из которых может достаточно свободно перемещаться относительно другой.
Кирпич, газо-, пенобетон
Крепление стропил к мауэрлату двухскатной крыши кирпичного или бетонного здания делают металлическими уголками, скобами, кронштейнами, гвоздями, саморезами и многими другими крепежными элементами.
- Уголки. Их монтируют на боковых сторонах стропил, фиксируют с помощью саморезов.
- Перфорированная монтажная лента. Она может быть как главным, так и вспомогательным элементом. Крепится саморезами или гвоздями.
- Пластины из металла. Их используют для фиксации таких же стропил. Крепят из саморезами либо болтами с гайками.
- Проволока. Действуют так же, как и при креплении мауэрлата, максимальный диаметр материала — 6 мм.
- Скоба — отрезок прута, изогнутый в виде буквы «П». Его забивают молотком: один конец элемента в мауэрлат, другой — в стропило.
- Кронштейны, изготовленные из оцинкованного металла. Их крепят анкерами, гвоздями либо саморезами.
- Перфорированный крепеж LK. Это изделие изготавливают из металла толщиной 2 мм. Для фиксации стропил пользуются гвоздями или саморезами.
Если для соединения деревянных элементов используются гвозди, диаметр которых менее 6 мм, то никаких дополнительных манипуляций не требуется. Для крепежа больших размеров в древесине необходимо заранее сверлить отверстие, чуть меньшее, чем диаметр гвоздя. Эта операция даст возможность избежать появления трещин в материале.
О «креплении креплений»
Опытные кровельщики до сих пор не пришли к единодушному мнению, какой крепежный элемент идеален для соединения конструкций. Речь идет всего о двух претендентах на звание — о саморезе и гвозде. Какое крепление стропил к мауэрлату двухскатной крыши эффективнее, практичнее? Идеала нет, оба имеют недостатки и достоинства.
- Гвозди любят за то, что для них нужен только самый элементарный инструмент, — молоток, однако некоторые сетуют на то, что их вручную забивать слишком долго. Самый лучший вид гвоздей для фиксации стропил — зазубренные, которые гарантируют надежное соединение с древесиной.
- Саморезы для изготовления стропильной системы используют особенные — оцинкованные элементы, которым не страшна коррозия. Завинчивать их легко, подойдет даже самый простой аккумуляторный шуруповерт. Минус — долгое, нудное удаление саморезов при демонтаже конструкции, однако крышу обычно строят не для того, чтобы вскоре ее разбирать.
Несмотря на то, что единодушия в «стане» кровельщиков не наблюдается, многие из них уже нашли себе фаворита. Для фиксации стропильных ног они выбрали ершеные оцинкованные гвозди. Их длина — на 3-5 мм больше толщины материала.
Как создается конек стропильной пары своими руками?
Крыша считается довольно сложным элементом, и не все умеют ее правильно конструировать, даже имея опыт при строительстве домов.Конек кровли – это горизонтальное верхнее ребро крыши, которое образуется за счет пересечения ее скатов. Конек также состоит из других элементов, закрепленных к этому ребру.
Изготовление конька крыши своими руками, расчет его высоты – это все необходимо знать при проектировании и строительстве крыши своими руками.
Изготовление уголка, из которого выполняется конек для крыши, производится следующим образом: обрезок цинкового листа укладывается по размеченной линии на твердое основание и выстукивается киянкой пока не получится необходимый профиля. Молоток использовать нельзя, потому что он может повредить цинковый обрезок.
Для двухскатной крыши уголок может быть длиной 2000 миллиметров, шириной 240 — 300 миллиметров.
Способ крепления
Перед тем, как закрепить конек, в области его расположения набивают дополнительную обрешетку. Закрепить конек нужно будет с помощью гвоздей, вбивая их в обрешетку.
Теперь понадобится монтажная пена. Ею нужно запенить область между кровлей и уголком цинкового листа. Раньше для этого использовали специальный раствор.
Конек необходим для:
- Предотвращения попадания осадков;
- Вентиляции утепленной кровли.
Стандартные способы крепления стропил к мауэрлату
Так как стропила крепятся к мауэрлату любыми 2-3 способами одновременно, возможные комбинации крепежа исчисляются десятками вариантов. Но на практике есть несколько стандартных, самых удобных методов, которые проверены временем. О них и расскажем.
Это настоящая классика строительства — так стропила крепили к мауэрлату долгие столетия до изобретения современного крепежа. Популярен этот метод и сейчас за счет своей надежности и простоты.
Перед тем как крепить стропила к мауэрлату, на них нужно сделать классический треугольный запил. Затем стропильные ноги «садят» на мауэрлат и фиксируют тремя длинными гвоздями: два забивают крест-накрест с каждой из сторон, а один — вертикально вгоняют в дерево через пласть стропильной доски. Последними устанавливают скобы:
- одно острие скобы забивают посередине или на 2/3 ширины стропильной ноги;
- второе вбивают посередине высоты мауэрлата.
Скобы устанавливаются только с одной из сторон стропил.
Так как жестко крепить стропила к мауэрлату двухскатной крыши в срубе или брусовом доме нельзя, для их фиксации используют специальный скользящий крепеж — салазки. Он состоит из двух частей:
- уголка («ушка»), который крепится саморезами на мауэрлате или верхнем венце сруба;
- достаточно длинной направляющей, вдетой в это «ушко», которая легко сдвигается по нему в случае усадки дома.
Но важно помнить, что такие салазки сочетаются только с похожим подвижным соединением стропил в коньке. Как правило, для этого используют болтовые шарниры
Именно коньковый узел в таких домах не дает стропилам съезжать, а салазки работают только на предотвращение поперечного сдвига.
От теории — к практике. Рассказываем, как правильно крепить стропила к мауэрлату с упором вместо запила.
Сначала на торце стропильной ноги нужно сделать запил так, чтобы он занимал не более 25% ширины доски в дальней точке. Дальше стропило нужно закрепить 2-3 способами: гвоздями, скобами, уголками, лентами. Можно использовать любой из перечисленных методов крепления, но обязательно не менее двух разных.
Кобылку крепят на стропильную ногу сбоку с помощью болтового соединения. При необходимости на ней тоже делают запил. Лучше, если кобылка двойная, но ее можно сделать и одинарной — это скорее вопрос эстетики, чем практичности.
В качестве перфорированного крепежа может быть что угодно: уголки, ленты, LK-кронштейны. Принцип будет одним и тем же.
В качестве опоры чаще всего используют классический запил. Но это могут быть и накладки снизу на пласть доски, и более сложные деревянные опоры. Например, такие, как на фото ниже.
При этом третий крепежный элемент неизменен — это всегда тройка длинных гвоздей.
Этот способ крепления одновременно и простой, и сложный.
Простым его делает способ крепления стропильных ног: их нужно обвязать проволокой и зафиксировать уголком. Все. Гвозди, как и запил, в этом случае желательны, но необязательны.
А сложность в том, что этот метод крепления должен быть продуман заранее, на этапе кладки стены. Перед тем как закрепить стропила к мауэрлату, проволоку нужно вмуровать в кладку за 3-4 ряда до конца стены. Иначе прочности кладки может не хватить, чтобы удержать пиковую нагрузку.
Способы крепления стропил к мауэрлату
Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.
В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.
По своей конструкции они бывают закрытыми и открытыми.
Закрытое крепление
Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.
Открытое крепление
Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.
Жесткие крепленияЖестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.
Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.
Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.
Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.
Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.
Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.
Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.
Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.
Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.
Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.
Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.
Нюансы крепления стропильных ног
Как вы уже знаете, узлы деревянных крыш самая важная составляющая возведения здания, а что может быть важнее крепления кровельного каркаса. Стропильные ноги могут крепиться к опорному брусу двумя способами.
- Жестким
- Скользящим
В первом случае вы получите максимально устойчивое соединение, которое лишает конструкцию всевозможных сдвигов, колебаний, поворотов и тому подобных манипуляций. Достигнуть этого можно при помощи запила или врубки. После того, как нога будет вставлена в созданную прорезь ее фиксируют при помощи гвоздей, проволоки, анкеров или любых других крепежных деталей.
Назначение и установка скользящих опор для стропил
При строительстве крыши деревянного дома очень важную роль играет скользящая опора для стропил.
Данная статья расскажет о том, что из себя представляет данный элемент кровельной конструкции и как выполнить его установку.
Скользящая опора для стропил компенсирует перекос стропильной системы, который появляется при усадке древесины. Посредством скользящей опоры закрепляют стропила к несущему брусу. Так создается самосбалансированная конструкция.
Этот элемент также применяют для соединения скользящих элементов и неподвижной опора имеет ряд преимуществ, к которым можно отнести легкость установки. Для ее выполнения не нужны специальные инструменты и навыки.
При зактеплении скользящей опоры нужно помнить, что на нее будут оказывать влияние негативные внешние факторы.
Для повышения несущей способности конструкции скользящие опоры покрывают цинковым расплавом.
Назначение скользящих опор
Скользящие опоры служат для фиксации стропил к мауэрлату при строительстве бревенчатых и брусовых зданий. Такое крепление предотвращает «зависание» кровли и распирание стен дома из дерева.
Естественная усадка свойственна для любого здания, построенного из массивов цельной древесины.
При усадке стропильной системы деревянного дома может произойти перекос либо ослабление конструкции. Для избежания данной проблемы используют плавающие стропила, при изготовлении которых используют скользящие опоры.
В состав скользящей опоры входит уголок с петлей и металлический кронштейн.
На стропильную систему оказывается большая нагрузка. Поэтому элементы, используемые при ее конструировании, изготавливают из прочных материалов. В соответствии с ГОСТ 14918-80 перфорированные скользящие опоры изготавливают из низкоуглеродистой стали марки 08 ПС, которая имеет высокую прочность.
Как известно, на крышу любого дома негативные атмосферные воздействия. Поэтому для того, чтобы снизить коррозийное воздействие материал дополнительно оцинковывают.
Важно отметить, что монтаж кровли с применением скользящих опор не требует больших трудозатрат, ведь для их закрепления к необходимым элементам конструкции потребуется лишь шуруповерт
Особенности скользящей опоры для стропил
В первые годы эксплуатации дома из дерева усаживаются. Происходит постепенное изменение их размеров и геометрических форм под действием перепадов температур и влажности.
В результате высота всей стены изменяется из-за изменения высоты каждого бревна или бруса.
Можно прийти к выводу, что усадка стены напрямую зависит от ее высоты, то есть чем выше стена, тем сильнее будет усадка.
Максимальная усадка будет у той стены, которая располагается под коньком, поскольку она имеет наибольшую стены усаживаются меньше. Их усадка со временем приводит к изменению наклона кровли.
Cтропила, расположенные в коньке крепят с обеих сторон металлическими пластинами на шпильках. Благодаря такому креплению они могут вращаться относительно друг друга.
Нижние концы стропил при усадке не только поворачиваются, но и сдвигаются относительно стены. Поэтому если стропильную ногу закрепить к стене жестко и неподвижно, то она будет выпирать после усадки.
Стропильные ноги должны иметь возможность небольшого, но в то же время ощутимого поворота и сдвига вдоль внешней стены. Прочность крепления при этом не должна снижаться.
Раньше для этих целей использовали отожжённую проволоку. Скользящая опора для стропил является более эффективной заменой этому методу.
Если в стропильной конструкции используется клееный брус, то использование скользящей опоры является единственным способом, который обеспечивает необходимую подвижность и надежность.
Крепление необходимо располагать вдоль смещения балки. Для этого снимают слой древесины с верхнего бруса. На образовавшейся площадке крепят неподвижную нижнюю часть опоры. При выполнении монтажа опору нужно разместить таким образом, чтобы запас ее хода на сдвиг был максимальным.
Рекомендуется выполнять крепления опоры по обеим сторонам стропил. Но если угол ската крови незначительный и высота кровли небольшая, то одного крепления бывает достаточно.
Установка скользящих стропил
Скользящие стропила устанавливают в случае, если фронтоны дома сделаны из бревен или бруса, а коньковый прогон закрепляется в теле фронтона. Они предотвращают распирание стен дома, возникающее при изменении угла уклона кровли после усадки.
Функции и характеристики скользящей опоры для стропил
Плавающая кровля полностью исключает искривление каркаса, применяется в домах из сруба
Скользящие стропила применяются при строительстве домов из массива древесины. Сооружения этого типа после возведения дают усадку до 15% от своих изначальных параметров. Изменения происходят неравномерно, в зависимости от факторов, которые воздействуют на те или иные конструкции.
Подвижное соединение стропил и мауэрлата позволяет полностью нейтрализовать искривление каркаса, продлевает межремонтные сроки, которые действуют в отношении кровельных каркасов жесткого типа.
Назначение изделия:
- исключение распирания несущих стен при их усыхании и уменьшении в размерах;
- предотвращение деформации каркаса при усилении внутреннего давления;
- сохранение формы кровли независимо от процессов, происходящих с древесиной.
Плавающее соединение стропил показало свою эффективность на примере сотен зданий, возведенных на основе данного способа. Независимо от изменения параметров здания, его кровля сохраняет свою форму, прочность и устойчивость.
Скользящие опоры позволяют стропилам изменять положение при перепаде влажности и температуры
Основные достоинства данной технологии:
- создание дополнительного запаса прочности для каркаса;
- простота монтажа, для которого нет необходимости приобретать дорогие инструменты или иметь солидный опыт работ;
- сокращение доли тяжелого ручного труда, связанного с балансировкой каркаса и создания врубов;
- нет необходимости устанавливать кобылки на кровле, так как стропила выступают на достаточное расстояние от стен;
- возможность балкам свободно изменять размер при перепадах температуры и влажности.
Крепление стропил к мауэрлату
Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.
Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:
Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.
Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату «).
Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:
- используя уголки для крепления стропил и опорный подшивной брус;
- путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.
Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции «).
Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.
Установка стропильной системы, детали на видео:
Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.
Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:
- при помощи запила и последующей укладки стропила местом запила на мауэрлат;
- путем забивания с боков двух гвоздей наискосок в направлении один к другому;
- соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
- методом крепления при помощи скобы;
- путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
- при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».
Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.
Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.
Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.
Этапы и технология возведения крыши
Крыша возводится в несколько этапов, правильность выполнения каждого из них имеет огромное значение для конечного результата, поэтому к их реализации следует подойти максимально ответственно. Процесс начинается с расчетов, он позволяет определить количество необходимого материала и сформировать дальнейший план действий.
Необходимые расчеты
Несущая система должна обладать повышенными техническими характеристиками для обеспечения высокой прочности и надежности. Помимо оптимального метода крепления, необходимо правильно выбрать шаг размещения стропильных ног. Данный параметр зависит от габаритов стропил, а точнее от сечения и расстояния между опорными точками, конструктивных особенностей крыши.
Подготовка материала к монтажу
Этап заключается в подготовке стропил нужного размера и разметке шага на основании. Длина конструктивных элементов зависит от разновидности кровли и варьируется в пределах от 60 до 200 см
Важной и сложной задачей является определение правильного угла наклона
Проверка надежности мауэрлата
При создании опорной системы для закрепления кровли необходимо обеспечить высокую надежность фиксации брусьев. После установки каждого крепежного элемента нужно проверять качество соединения. Для этого следует приложить усилие к мауэрлату и стропилам. Если система будет двигаться, люфтить или прогибаться, то качество конструкции на низком уровне. В этом случае заменяют крепежные элементы и дополняют систему опорными элементами.
Крепление стропил к мауэрлату: немного «матчасти»
Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:
Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.
Виды опорных узлов по уровню жесткости
Опорные узлы — места, в которых стропила крепится к элементам крыши:
В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:
- Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
- Соединение первой степени подвижности – балка может вращаться по кругу.
- Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
- Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.
Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.
Установка прогона
Крыша односкатная имеет исключительно коньковый прогон, в более серьезных конструкциях монтируют боковые дополнительные прогоны. В первом случае установку производят на вертикальные опоры, закрепленные вспомогательными приспособлениями. Из обрезной доски (5 см) изготавливаются распорные элементы и устанавливаются между стойками. Конец распорки закрепляется внизу стойки, а другой край прибивается сверху. В итоге получается система повышенной жесткости из треугольников, распорная доска – это гипотенуза, а стойка и прогон – катеты.
Если стойки в высоту больше 2 метров, то для монтажа сооружают леса. Это облегчит процесс, ускорит работу и увеличит безопасность. Дополнительная польза: к лесам можно фиксировать несущие стойки и другие части кровли.
После создания прогона выполняют крепление стропил. Предварительно конструкцию собирают на земле, после чего собранной поднимают и монтируют. Этот метод целесообразно применять при наличии подъемного крана и бригады строителей.
Прогоны и стропильная система – важные элементы кровли, на создание которой уходит много времени и сил. Монтаж начинается с расчета и завершается проверкой надежности, а также отделочными работами. Задача рабочего – обеспечить максимальную надежность конструкции с максимальной устойчивостью к деформациям и повреждениям
Важно использовать вспомогательные элементы, например, уголки для крепления стропил
