Правила дозаправки
Для того чтобы самостоятельно и без ущерба для устройства выполнить заправку, следует придерживаться определенных правил.
- Одним из самых простых и безопасных способов дозаправки является метод использования веса. Вся необходимая информация указывается на табличке, закрепленной на корпусе устройства. Новым внешним блокам не нужна дозаправка, если длина трубопроводов не больше указанной заводом-изготовителем.
- Сплит – системы, которые уже давно эксплуатируются и были демонтированы необходимо дозаправлять только на 10% от общей массы хладагента. Данная информация опять же указывается на шильде.
- Иногда при неправильной установке или подсоединении трубопроводов в приборе количество хладагента может быть низким. А чтобы исправить положение нужно выпустить весь имеющийся в устройстве фреон наружу, стараясь, чтобы масло осталось внутри компрессора. Для этого клапан, через который происходит заправка, слегка открывают. В течение нескольких часов весь фреон выйдет из системы. Если масло начнет вытекать вместе с газом, то нужно приоткрыть вентиль еще меньше. Когда весь хладагент выйдет можно проводить заправку новым фреоном.
Методы поиска утечки
Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.
Рассмотрим наиболее популярные из них.
Применение течеискателя.
Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.
Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.
Заправка азотом.
Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.
При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.
Мыльный раствор.
Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.
Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.
Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.
Применение ультрафиолетовой добавки.
Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.
В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.
Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.
Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.
Как часто нужно заправлять кондиционер фреоном?
Снижение уровня хладона в системе может произойти в следующих случаях:
- из-за утечки;
- проведения ремонтных работ;
- механического повреждения устройства;
- несоблюдения рекомендаций по эксплуатации.
Необходимо тщательно следить за объемом заправляемого хладона: его недостаток приводит к преждевременному износу оборудования из-за усиленного режима работы, а чрезмерное количество — к нестабильному или неэффективному функционированию. Особенности заправки или дозаправки определяются в зависимости от типа техники:
- сплит- или мульти-сплит-системы заправляют не реже одного раза в год;
- мобильные или оконные устройства практически не требуют заправки, при этом частичное увеличение объема не предусмотрено — только полное;
- автокондиционеры на новых машинах — один раз в 2–3 года, на ТС от 6 лет — каждый год.
Любые марки фреона вы можете заказать в НПП “РУСХИМПРОМ”. Мы производим и реализуем все марки хладонов. Предлагаем индивидуальные скидки, располагаем собственной химической лабораторией и гарантируем оперативную поставку продукции.
|
Несколько важных нюансов
Прежде чем начинать работы, необходимо изучить техпаспорт кондиционера и инструкцию, которая к нему прилагается
Если эти документы утеряны, обязательно следует обратить внимание на металлический шильд, закрепленный на наружном блоке
Основные технические характеристики любой сплит-системы продублированы на металлическом шильде, закрепленном на боковой стенке наружного блока устройства
На этой металлической пластине обычно имеются все основные сведения по этой конкретной модели. Здесь можно узнать, какая именно марка фреона использована для заправки контура, каким должно быть давление в нем, сколько граммов хладагента нужно закачать в систему и т.д.

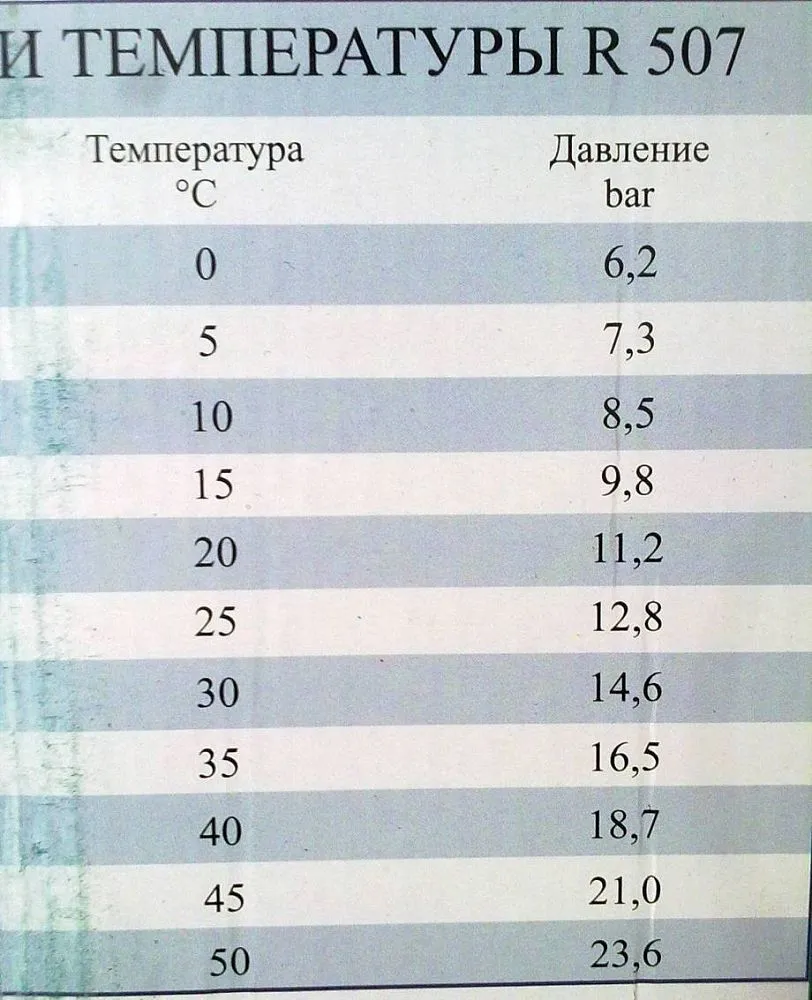

Следует помнить, что номинальное давление в контуре зависит от марки хладагента, а также от температуры окружающего воздуха. Если на улице слишком холодно или жарко, а замеры проводятся по манометру, необходимо сделать поправку. Данные об изменении давления можно найти в справочниках.
При тестировании кондиционера после заправки нужно включать только режим охлаждения. Если случайно запустить обогрев, можно залить компрессор и полностью сломать сплит-систему.
Бесфреоновый кондиционер
На Украине группа инженеров центра воздушных технологий создала климатическую систему, не имеющую аналогов на мировом рынке. Кондиционер, в котором хладагентом выступает воздух, гораздо дешевле в затратах электроэнергии, при этом воздух – самое доступное вещество. По сравнению с обычными бытовыми системами, которые прогоняют через себя воздух из помещения ВКС – воздушная климатическая система – способна вентилировать комнаты постоянно. Это дает возможность устанавливать такую систему в больших центрах – спортивных, развлекательных, для которых существуют специальные стандарты количества свежего воздуха в час на одного человека.
Температуры, при которых устройство способно работать, колеблются от минус 50 градусов до плюс 50. Зимой в режиме обогрева система отводит холодный воздух в атмосферу. Летом теплые массы используются для одновременного бесплатного подогрева воды в бассейне, душевых. Это снижает затраты в 3 – 4 раза.
Преимущества ВКС:
- быстрый монтаж;
- дешевый ремонт;
- небольшие габариты и вес конструкции;
- необходимая температура достигается в кратчайшие сроки;
- качество работы системы не зависит от температуры окружающей среды.
Воздушная климатическая установка позволяет учитывать все стандарты качества воздуха в помещении и его озонобезопасности.
ТАБЛИЦЫ ЗАПРАВКИ ФРЕОНА
Выберите автопроизводителя
ВЕС ФРЕОНА LADA/ВАЗ
вес фреона ssangyong
вес фреона бмв
вес фреона вольво
вес фреона грейт вол
вес фреона дайхатсу
вес фреона дача
вес фреона додж
вес фреона дэу
вес фреона инфинити
вес фреона исудзу
вес фреона кадиллак
вес фреона киа
вес фреона крайслер (джип)
вес фреона лдв
вес фреона лексус
вес фреона лендровер
вес фреона лифан
вес фреона лянча
вес фреона мазда
вес фреона мерседес-бенц
вес фреона опель
вес фреона пежо
вес фреона порше
вес фреона протон
вес фреона ровер
вес фреона сааб
вес фреона сеат
вес фреона ситроен
вес фреона смарт
вес фреона сузуки
вес фреона фиат
вес фреона хамер
вес фреона хонда
вес фреона чери
вес фреона шевроле
вес фреона ягуар (дэймлер)
Заправка кондиционера Acura
Заправка кондиционера Alfa Romeo
Заправка кондиционера Audi
Заправка кондиционера Ford
Заправка кондиционера Hyundai
Заправка кондиционера Mitsubishi
Заправка кондиционера Nissan
Заправка кондиционера Renault
Заправка кондиционера Skoda
Заправка кондиционера Subaru
Заправка кондиционера Toyota
Заправка кондиционера Volkswagen
Как проверить давление в сплит-системе

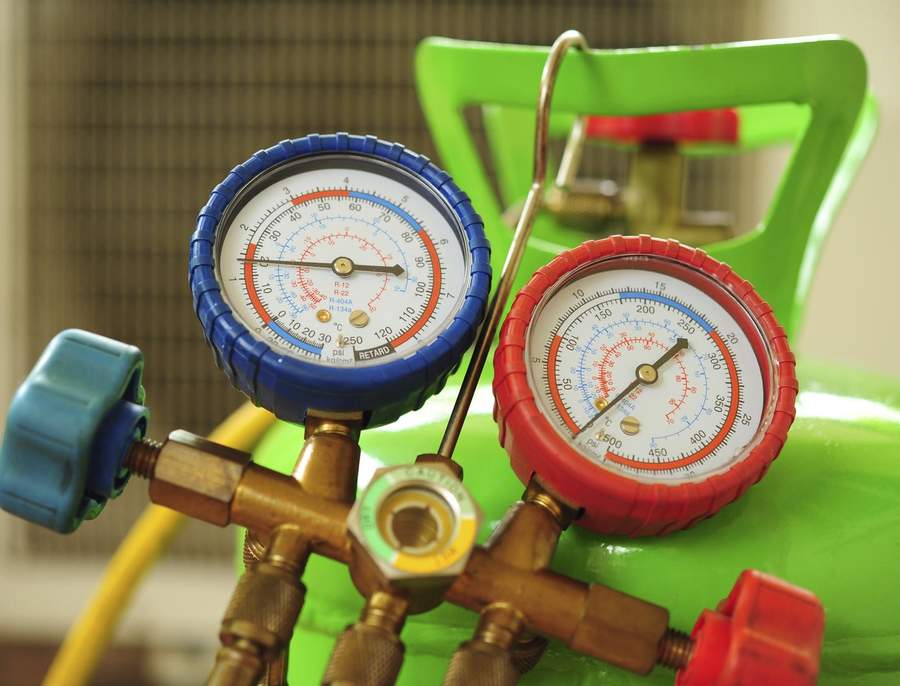

Для проверки давления в сплит-системе нужно шланги от манометров подключить к тестовым вентилям, размещенным сбоку на внешнем модуле. Затем включить кондиционер в режиме «охлаждение» и дать поработать минут 12-15, только потом открыть краны и смотреть на показания. Рабочее давление в системе нужно проверять при включенном компрессоре.
При этом один манометр с синим циферблатом, подсоединенный к входному штуцеру, покажет низкое значение, а другой, красного цвета, подключенный к выходному – высокий показатель давления. Причем цифры эти могут отличаться, поскольку данная характеристика колеблется в зависимости от многих факторов, в первую очередь, от температуры на улице и окружающего воздуха в комнате.
Для того чтобы нормализовать напор в кондиционере, обычно пользуются двумя методами:
- Дозаправкой;
- Стравливанием.
Чтобы при проведении дозаправки не ошибиться, и не допустить высокого давления в сплит системе, нужно сделать корректировку полученных замеров с температурой окружающей среды. Производить ее удобнее всего с помощью таблиц, в которых кроме замеряемых показателей указана мощность кондиционера.
Рабочее давление кондиционера (фреон R22)
Зависимость рабочего давления кондиционера в режиме охлаждения от температуры снаружи и внутри помещения. Изменение температуры внутри помещения: от + 21,0°С до + 32,4°С. Изменение наружной температуры: от + 25,0°С до + 45,0°С.
Основные неполадки
Рассмотрим наиболее часто встречающиеся поломки прибора и их причины возникновения, связанные с давлением.
- Низкий уровень. Он может свидетельствовать об утечке хладагента и его недостатке. Также он может появиться при плохой работе испарителя. При некачественной работе вентиля регулирования температуры также может возникнуть неисправность.
- Высокий уровень. Если на манометре указано значение высокого давления, это может означать, что при проведении процедуры заправки вы превысили уровень фреона. Также способствует его повышению плохо работающий конденсатор. Еще одной причиной может послужить наличие и скопление в приборе газов, не поддающихся изменению своего состояния.
Измерение давления
Как узнать, сколько должно быть фреона в сплит системе?
В настоящее время существует несколько видов фреона или хладагента. В системе данное газообразное вещество является не только рабочим элементом кондиционирования воздуха, но и своеобразным смазочным материалом для компрессора, который есть в любой установке.
Любая сплит установка состоит из двух блоков. Один всегда устанавливается снаружи помещения, а другой внутри него. От одного отсека к другому проходит хладотрасса, по которой непосредственно и циркулирует фреон, а также электрокабель и дренажная система. Для проводки трассы для фреона применяют только трубки небольшого сечения в диаметре, выполненные из меди.
Количество фреона в сплит системе напрямую зависит от длины трассы для данного газообразного вещества, а также от потребляемой мощности компрессора. Например, стандартная трасса для кондиционера составляет длину до 5 метров. Если даже вы приобретаете новую систему, то увеличив длину трубопровода для фреона, вам придется выполнить и его дозаправку в саму систему. Именно поэтому нет однозначного значения для всех систем, которым можно было бы руководствоваться при их дозаправке или полной заправке.
Непосредственно на заводе изготовители сама установка обычно заправлена с учетом имеющейся длины трассы. Стоит заметить, что в системах кондиционирования воздуха длина медных трубопроводов меньше 3 метров не составляет.
Таким образом, получается, что на каждый метр медной трассы на заводе заправляют в систему 0,15 кг хладагента. Плюс к данной массе прибавляется и показатель мощности встроенного компрессора. Если взять параметры в общем соотношении то получается, что мощная установка имеет в себе фреона где-то 0,5 кг.
Естественно, со временем в каждой установке происходит постепенное испарение фреона. Данный процесс убыстряется, если при монтаже системы были допущены ошибки и стыки трубопроводов, точнее их соединение, было выполнено некачественно, и газ понемногу испарялся через оставленные щели. Разумеется, в этих случаях, прежде чем заниматься новой заправкой или дозаправкой необходимо устранить в системе все имеющиеся изъяны.
Параметры давления в сплит-системе
Для функционирования любой сплит-системы нужен фреон, который образует производную от составляющих углеводородов и хлора. Сейчас сформировано сорок с лишним типов стабильных соединений с индивидуальными качествами.
Однако в бытовых кондиционерах, главным образом, используется 2 типа хладагента для образования напора: R22 и R410a. Буква R обозначает Refrigerant – прохлада. Определить существующее давление в магистрали можно посредством станции с двумя манометрами, при этом один прибор определяет напор при входе во внешний модуль, а другой показывает, какое давление на выходе.
В первом случае участок магистрали называется всасывающим, а во втором – нагнетающим. Всякое цифровое значение на приборе должно быть приблизительно равно данным, указанным в инструкции по этому устройству.
Такая информация, как правило, содержит в себе максимальное и минимальное давление фреона:
- discharge side – высокое давление, сжатый компрессором газ находится в жидкостном состоянии в наружном блоке;
- suction side – низкое давление, газ, преобразованный в жидкое состояние, находится в теплообменнике кондиционера.
Если хладона в системе недостаточно, то может не произойти преобразования газа из одного состояния в другое. А в таком случае остатки жидкого фреона попадают в камеру компрессора, и это приводит к заклиниванию двигающихся частей агрегата и полному выходу его из строя.
Необходимо отметить, что анализируемые данные будут действительными только в том случае, если есть соответствие составляющих частей устройства с заявленными комплектующими узлами от производителя.
К тому же любые механизмы, произведенные одним и тем же изготовителем, функционируют в окружении разного напора. Эти параметры образуются несколькими факторами, причем основным из них превалирует производительность компрессора, в то же время она находится в зависимости от его вида.
Общая информация
Кондиционер заправляется в заводских условиях при производстве. По умолчанию он не оснащается возможностью дозаправки, поскольку контур герметичен. Однако, при наличии навыков, опыта и инструментов дозаправка или полная замена хладагента все же возможна.
Но нужна ли? Все зависит от состояния вашего кондиционера. Если он стал работать медленно при этом увеличились затраты на электроэнергию, вполне возможно, что дело в утечке фреона. В этом случае поможет дозаправка.
А еще фреон может испаряться из-за некачественного монтажа сплит-системы или неправильной сборки на производстве. Словом, каким бы герметичным ни был контур, существует сразу несколько причин утечки. И с этой проблемой сталкиваются многие.
Заправка фреоном – что внутри кондиционера авто?
Итак, если вы задались целью дозаправить фреоном кондиционер авто, у вас есть два варианта – поехать в автосервис, или же проделать процедуру самому. Заправка кондиционера – операция, которая проводится на каждом СТО, ввиду небольшой сложности. Однако, обычного набора инструментов автомобилиста для этого недостаточно. В автосервисах принято использовать при заправке или дозаправке электрические весы, которые точно укажут, какого количества фреона в кондиционере не хватает.
Для выполнения процесса самостоятельно удобнее использовать манометрическую станцию – она показывает давление в системе, на которое мы и будем ориентироваться. В комплект манометрической станции не всегда входят шланги нужного диаметра, так что купите их отдельно. Также вам понадобится переходник под магистральную трубку кондиционера. Стоит заметить, что для разных типов фреона они разные. Понадобится, конечно же, сам баллон с нужным типом фреона. Для дозаправки или полной заправки вам хватит баллона на 1 кг.
Перед выполнением работ по заправке автокондиционера следуют выяснить, на каком фреоне он работает, и какое количество потребуется для полной заправки. Большинство авто использует в работе кондиционера фреон R-134. Автокондиционеры в более старых моделях автомобилях (до 1993 года выпуска) используют в работе фреон R-12. Выяснить, какой из них был залит ранее в систему, не составит труда. Достаточно открыть сервисную книгу вашего авто.
Если такой книги по каким-либо причинам у вас не оказалось, то откройте капот вашего автомобиля и найдите техническую монтажную табличку. На ней указаны все технические данные, которые вам понадобятся для заправки кондиционера. Как правило, для большинства легковых авто нормальное количество фреона – 400–600 граммов. Если и таблички под капотом не оказалось, ориентироваться придется строго по манометру – нормальным рабочим давлением при работе кондиционера считается 280–290 кПа.
Пошаговая инструкция по заправке кондиционера своими руками (+2 видео)
Как правильно заправить кондиционер своими руками:
- Открываем окно и осматриваем наружный блок. Нужно найти на боковой стороне кожух, под который уходят 2 шланга.
- Откручиваем винты, держащие кожух, под который входят 2 трубки, и снимаем его. По одной трубке — к наружному блоку подводится хладагент в газообразном состоянии. По второй трубке — из наружного блока отводится хладагент в жидком состоянии.
- Сливаем старый хладагент в атмосферу — через золотник сервисного порта или через открученную трубку. Обязательно сливайте фреон медленно, чтобы не слить и масло. Для замены в домашних условиях неопытным человеком — самый приемлемый вариант: правильно рассчитать остаток для дозаправки у вас вряд ли получится.
- К золотнику подключаем левый (синий) шланг манометрической станции.
- Проверяем, что вентили коллектора закрыты.
- Средний (желтый) шланг манометрической станции подключаем к штуцеру вакуумного насоса.
- Открываем задвижку низкого давления и следим за показаниями: нужно, чтобы манометр показал -1 Бар.
- Открываем вентили сервисных портов.
- Вакуумируем контур на протяжении 20 минут. Когда давление опустится до -1 Бар — выжидаем еще минут 20-30: не будет ли стрелка подниматься обратно к 0? Если будет — значит, где-то в контуре есть протечка. Ее надо найти и устранить, иначе заправленный хладагент снова будет протекать.
- Если протечек не найдено — через 30 минут после вакуумирования отключаем желтый шланг станции от насоса и подключаем к баллону с фреоном.
- Закрываем левый кран коллектора.
- Ставим баллон с фреоном на весы и запоминаем, сколько он весит сейчас.
- Открываем вентиль на баллоне.
- На 1 секунду открываем и потом закрываем правую задвижку на манометрической станции — чтобы продуть штанг (чтобы в шланге не осталось воздуха, который попадет в контур).
- Открываем левый (синий) кран на станции. После этого фреон начнет поступать из баллона в контур кондиционера. Вес баллона — начнет уменьшаться. Следим, пока он не опустится до нужной отметки (то есть пока в контур не заправится столько газа, сколько нужно для вашей модели), и перекрываем синий кран.
- Перекрываем оба крана на блоке, отсоединяем станцию и проверяем, как работает кондиционер.
Сколько фреона нужно для одной заправки
На этот вопрос нет универсального ответа. У каждой машины своя масса заправки фреоном. Точное значение можно найти в технических руководствах и инструкциях производителей автомобилей. На некоторых машинах данные о весе хладагента и типе используемого масла указаны на специальной наклейке под капотом. Когда машина оборудована вторым испарителем или задним кондиционером, количество хладагента в системе увеличивается. Для этих автомобилей указаны два номера: с кондиционером в задней части салона и без него.
Для удобства пользователей на нашем сайте есть справочный раздел, посвященный автомобильным хладагентам. Мы постоянно используем информацию этого раздела в своей работе, регулярно обновляем и наполняем новыми данными.
Если вы не нашли точных данных о количестве охлаждающей жидкости для вашего автомобиля, это не имеет большого значения. Любой автомобильный кондиционер можно заправить «на глаз». Здесь работает другой принцип: вы портите кашу маслом. Не закачивайте фреон R134A в систему сверх допустимого количества. В противном случае страдает холодопроизводительность.
Мы рекомендуем следовать следующему алгоритму:
- Сначала добавьте 400 грамм. Это минимально допустимый вес фреона для любого автомобильного кондиционера.
- Включаем кондиционер, даем поработать 5 минут, замеряем температуру на выходе из воздуховодов, запоминаем значение.
- Добавляем 50 грамм фреона, через 5 минут работы снова замеряем температуру. Если становится холоднее, повторяем этот пункт еще раз.
- Если температура сохраняется на том же уровне, прекратите заправку. Теперь кондиционер полностью заряжен и готов к работе.
Электронный баланс
Как заправить систему
Есть несколько достаточно несложных способов, позволяющих справиться с данной задачей самостоятельно.
- изначально баллон, в котором находится фреон необходимо взвесить.
- открыв выход газу, его заправляют в установку до тех пор, пока баллон не опустеет на нужное значение.
Для того чтобы не заниматься высчитыванием оставшегося количества фреона в установке, можно и вовсе не проводить дозаправку, а выполнить по новой заправку всей системы. Для осуществления этого процесса весь фреон, который остался в кондиционере выпускают наружу через специальный клапан. Новое количество фреона в кондиционере определяется с использованием весов. В установку заправляют только то количество, которое указано на самом внутреннем корпусе системы, те данные, которые всегда указывает именно завод – производитель. Такая заправка представляет собой достаточно простой и безопасный процесс.
Определить, что в сплит системе недостаточно газообразного вещества можно используя и обычный термометр. Правда, данный метод к инверторным установкам не подойдет. Итак, к вентилятору подносят термометр. И если его температура составляет 5-8 градусов, что обычно указывается и в паспорте устройства, то это показатель того, что кондиционер работает в нормальном режиме, с нормальной мощностью, а количество хладагента вполне соответствует норме.
Как правильно дозаправить кондиционер фреоном?
Если выполнять заправку сплит установки, придерживаясь и выполняя определенные правила, то никакого ущерба системе не будет.
- Самый простой и безопасный способ произвести заправку фреона в установку это использовать весы. Во-первых, всю нужную информацию вы всегда найдете на металлической шильде, которая крепится к блоку. Кроме того, имейте в виду, что если вы при установке использовали большую длину трассы для хладагента, чем указала фирма изготовитель, то вам придется систему дозаправить.
- Когда происходит новая заправка хладагента в установку, необходимо выпускать остатки фреона наружу таким образом, чтобы масло осталось внутри сплит системы. Для этого вентиль на клапане, через который будет выходить наружу газ, приоткрывают, так чтобы не допустить утечки масла. Для того чтобы хладагент покинул устройство необходимо примерно несколько часов.
Сколько фреона нужно для одной заправки
На этот вопрос не существует универсального ответа. У каждого автомобиля свой заправочный вес фреона. Точное значение можно найти в технических справочниках и в инструкциях от автопроизводителей. У некоторых машин данные о весе хладагента и типе используемого масла приведены на специальной наклейке под капотом. Когда у машины установлен второй испаритель или задний кондиционер, тогда количество хладагента в системе увеличивается. Для таких автомобилей указывается две цифры: с задним кондиционером и без него.
Для удобства пользователей на нашем сайте размещён справочный раздел по хладагентам для автомобилей. Мы постоянно используем информацию из этого раздела в работе, регулярно обновляем и заполняем новыми данными.
Если Вы не нашли точные данные о количестве хладагента для своего автомобиля, то это не страшно. Любой автокондиционер можно заправить «на глаз». Здесь действует иной принцип — кашу маслом испортишь. В систему нельзя закачивать фреон R134A в количестве больше допустимого. Иначе страдает холодопроизводительность.
Мы рекомендуем придерживаться следующего алгоритма:
- Сначала добавляем 400 грамм. Это минимальный допустимый вес фреона для любого автомобильного кондиционера.
- Включаем кондиционер, даем поработать 5 минут, замеряем температуру на выходе из воздуховодов, запоминаем значение.
- Добавляем 50 грамм фреона, делаем повторный замер температуры через 5 минут работы. Если стало холоднее, то повторяем этот пункт ещё раз.
- Если температура держится на одном уровне, прекращаем заправку. Теперь автокондиционер полностью заправлен и готов к работе.
Электронные весы
Сколько фреона в кондиционере
Ориентировочное «стандартное» количество фреона для бытовых сплит-систем различной холодопроизводительности.
Далее измеряем длину «трассы». И если она превышает стандартную длину, то на каждый дополнительный метр «трассы» добавляем определенное количество фреона (узнаем из каталогов или у производителя). На один лишний метр добавляется 15-30 г. фреона в зависимости от модели и мощности бытовой сплит-системы .
Пример: Кондиционер LG G07HHT имеет «стандартно» 560 г. фреона, рассчитанного до 7,5 м. «трассы». И если «трасса» получилась 10 м., то необходимо на дополнительные 2,5 м. добавить 50 г. фреона (по 20 г. на 1 м.)
Важно помнить, что у любого кондиционера есть ограничения по максимальной длине трассы и перепаду высот между блоками. Превышение этих норм может отрицательно сказаться на работоспособности кондиционера!. Таким образом, мы ответили на вопрос: «Сколько фреона в кондиционере?»
Читайте следующую статью, посвященную одной особенности охлаждения сплит-системы, о которой полезно знать каждому пользователю
Таким образом, мы ответили на вопрос: «Сколько фреона в кондиционере?». Читайте следующую статью, посвященную одной особенности охлаждения сплит-системы, о которой полезно знать каждому пользователю.
Пошаговая инструкция по заправке кондиционера своими руками (+2 видео)
Как правильно заправить кондиционер своими руками:
Открываем окно и осматриваем наружный блок. Нужно найти на боковой стороне кожух, под который уходят 2 шланга.
Откручиваем винты, держащие кожух, под который входят 2 трубки, и снимаем его. По одной трубке — к наружному блоку подводится хладагент в газообразном состоянии. По второй трубке — из наружного блока отводится хладагент в жидком состоянии.
Сливаем старый хладагент в атмосферу — через золотник сервисного порта или через открученную трубку. Обязательно сливайте фреон медленно, чтобы не слить и масло. Для замены в домашних условиях неопытным человеком — самый приемлемый вариант: правильно рассчитать остаток для дозаправки у вас вряд ли получится.
К золотнику подключаем левый (синий) шланг манометрической станции.
Проверяем, что вентили коллектора закрыты.
Средний (желтый) шланг манометрической станции подключаем к штуцеру вакуумного насоса.
Открываем задвижку низкого давления и следим за показаниями: нужно, чтобы манометр показал -1 Бар.
Открываем вентили сервисных портов.
Вакуумируем контур на протяжении 20 минут. Когда давление опустится до -1 Бар — выжидаем еще минут 20-30: не будет ли стрелка подниматься обратно к 0? Если будет — значит, где-то в контуре есть протечка. Ее надо найти и устранить, иначе заправленный хладагент снова будет протекать.
Если протечек не найдено — через 30 минут после вакуумирования отключаем желтый шланг станции от насоса и подключаем к баллону с фреоном.
Закрываем левый кран коллектора.
Ставим баллон с фреоном на весы и запоминаем, сколько он весит сейчас.
Открываем вентиль на баллоне.
На 1 секунду открываем и потом закрываем правую задвижку на манометрической станции — чтобы продуть штанг (чтобы в шланге не осталось воздуха, который попадет в контур).
Открываем левый (синий) кран на станции. После этого фреон начнет поступать из баллона в контур кондиционера. Вес баллона — начнет уменьшаться. Следим, пока он не опустится до нужной отметки (то есть пока в контур не заправится столько газа, сколько нужно для вашей модели), и перекрываем синий кран.
Перекрываем оба крана на блоке, отсоединяем станцию и проверяем, как работает кондиционер.
Норма давления фреона и от чего она зависит
Давление в системе кондиционера – один из основных параметров, но норма давления, вопреки уверенности многих владельцев сплит-систем, не зависит от количества хладагента, циркулирующего в агрегате. Поскольку фреон в процессе работы осуществляет фазовые переходы, он подвержен влиянию разных факторов, в числе которых:
- Температура окружающей среды (в помещении и на улице).
- Марка хладагента, циркулирующего в системе.
- Режим работы оборудования.
- Степень загрязнения системы (например, турбины, воздушных фильтров).
То есть, я хочу сказать, что бессмысленно спрашивать, например, какое давление должно быть в кондиционере на 410 фреоне, без учета дополнительных данных. На практике рабочее давление теплоносителя меняется не один раз в сутки, вслед за изменением погодных условий и переключения режимов работы устройства. При этом количество газовой смеси не влияет на работу прибора ощутимо (разве что она улетучится полностью).
К примеру, для фреона марки R410A норма рабочего давления всасывания составляет порядка 8 бар, рабочее давление нагнетания (всегда выше) – 20-25 бар. Данные значения действительны при режиме работы на холод, когда температура воздуха составляет +24°C. С изменением факторов показатели также будут меняться. Соотношения марки и давления при разных температурах сводятся в специальные таблицы.
Как правильно дозаправить устройство
Если выполнять заправку сплит установки, придерживаясь и выполняя определенные правила, то никакого ущерба системе не будет.
- Самый простой и безопасный способ произвести заправку фреона в установку это использовать весы. Во-первых, всю нужную информацию вы всегда найдете на металлической шильде, которая крепится к блоку. Кроме того, имейте в виду, что если вы при установке использовали большую длину трассы для хладагента, чем указала фирма изготовитель, то вам придется систему дозаправить.
- Когда происходит новая заправка хладагента в установку, необходимо выпускать остатки фреона наружу таким образом, чтобы масло осталось внутри сплит системы. Для этого вентиль на клапане, через который будет выходить наружу газ, приоткрывают, так чтобы не допустить утечки масла. Для того чтобы хладагент покинул устройство необходимо примерно несколько часов.
Типы фреона
Наиболее распространенные типы фреонов для кондиционеров:
Фреоны типа R-22 губительны для экологии: они нарушают целостность озонового слоя.
Оборудование на 22 фреоне некорректно работает при понижении температуры ниже -5 градусов и повышении выше +43. Во многих странах, в том числе в России, запретили ввоз техники, работающей на этом типе хладагента.
Кондционеры на R-410А не только не горят и не взрываются, но еще и совершенно безопасны для окружающей среды. Физические свойства этого хладагента сохраняются до -15 градусов. Поэтому лучшие производители уже перешли на фреон для кондиционеров типа R-410А. Это привело к увеличению стоимости оборудования процентов на 10. Дело в том, от того, какой фреон используется в кондиционерах зависит толщина дорогих медных трубок для хладотрассы. Давление R-410А значительно выше, поэтому и затраты на ценный цветной металл увеличиваются. Замена хладагента никаким образом не влияет на способность охлаждать или согревать воздух.
Что касается хладагента R-32, то это новейшая разработка химиков. Он дешевле R-410А, более эффективен, совершенно безопасен. Энергоэффективность его на 5% выше, чем у R-410А. Корпорация DAIKIN уже выпустила первый тепловой насос на этом типе хладагента. К 2015 году все кондиционеры китайского производства будут выпускаться на R-32, а к 2020 году планируется полностью заменить им существующие сегодня хладагенты.
Основные характеристики и особенности
Бесцветный газ стабилен при нормальной температуре, не горит, инертен к металлам. При взаимодействии с пластиком и эластомера приводит к разбуханию. Обладает слабым запахом хлороформа. Запрещен контакт с фторосодержащим каучуком. Хладагент плохо растворяется в воде, проникает через неплотные поверхности.
Химическая формула фреона R22: CHCLF2, встречается обозначение HCFC 22. По уровню воздействия на организм он относится к 4 классу опасности.
Таблица характеристик фреона R22
| Характеристики | Единицы измерения | R22 |
| Молекулярная масса | 86,5 | |
| Температура кипения | °C | -40,8 |
| Критическая температура | °C | 96,13 |
| Критическое давление | МПа | 4,986 |
| Температурный дрейф | °К | |
| Давление пара при 25°C | МПа | 1,04 |
| Воспламеняемость на воздухе | Не воспламеняется | |
| Температура плавления | °C | -146 |
| Озоноразрушающий потенциал | 0,05 | |
| Класс безопасности ASHRAE | A1 |
При контакте с открытым огнем или раскаленными материалами (температура 330°C) разлагается на токсичные составляющие. Баллоны с газом хранят в сухих помещениях без возможности нагревания солнечными лучами или отопительными приборами. Разрешены к перевозке любым видом транспорта.
С 1987 года начался планомерный переход к использованию безопасных хладагентов. Промышленно развитые страны решили отказаться от применения озоноразрушающего фреона R22. Его альтернативой стал хладон R407c. После полного запрета хлорсодержащего хладагента сервисные центры не прекратят обслуживание и дозаправку реализованной техники.
Варианты дозаправки
Статистика утверждает, что любое изделие климатического класса при эксплуатации теряет 8% от первоначальной заправки за год, поэтому один раз в 2 года необходимо заправить сплит-систему фреоном. А самостоятельно вы будете это делать или приглашать специалиста — это отдельный вопрос. Кондиционер нужно заправлять и в том случае, если он выдает температуру немного меньше, чем вы установили на дисплее, давление должно быть постоянным внутри системы и количество хладагента играет при этом основную роль.
Есть два основных метода дозаправки кондиционера фреоном.
- По степени давления. Чтобы определить количество летучего газа для заправки, надо знать оптимальное давление, указанное в инструкции по эксплуатации, сравнить его с давлением в системе кондиционирования, которое показывает подключенный коллектор. Как правило, такой метод заправки кондиционера по давлению, осуществляется при утечке фреона из-за длительной эксплуатации.
- По массе. Метод применяется при полной замене хладагента — сначала из системы его выкачивают, а потом, при помощи электронных весов, зная вес газа, закачанного в баллон, заправляют сплит-систему фреоном.
Существует методика с помощью мерного стекла, но им пользуются для заправки кондиционера хладоном очень редко, только после проведенного ремонта. При обнаружении в специальном смотровом окне наличия пузырьков воздуха, закачка фреона не производится до тех пор, пока они не исчезнут из системы.
