Обзор систем отопления жилых и административных зданий: примеры расчета, нормативные документы

Требования к отоплению жилых и административных зданий

Отопление должно благоприятствовать поддерживанию определённой степени температуры воздуха в помещении, гарантировать ее однородность по вертикали и горизонтали. Приборы отопления не должны ухудшать качество воздуха в помещении. Системы отопления в административных зданиях вводятся в эксплуатацию при согласовании с государственными нормами и правилами, предъявляемыми к сооружениям такого типа (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»). Система обогрева поддерживает допустимые и рекомендуемые значения температуры воздуха во время отопительного сезона, установленные в документации.

Из-за большой ответственности проектировку, расчёт системы отопления, подбор наилучшей конфигурации и сборку конструкции стоит доверять только профессионалам. Они дают оценку размерам будущего здания и выбирают схему теплоснабжения согласно требованиям нормативных документов.

К избранным отопительным системам предъявляются жёсткие требования, базирующиеся на обеспечении безопасности теплоснабжения, и эффективности работы:

• Санитарно- гигиенические (равномерное распределение температуры по всем помещениям дома).
• Строительные. Отопительные приборы не должны работать хуже из- за особенностей конструктивных элементов здания.
• Монтажные. Схемы установки должны оперативно заменяться в случае выхода из строя.
• Эксплуатационные. Максимальная автоматизация работы теплоснабжения.

Также к системе отопления предъявляются такие требования:

• прочность;
• долговечность;
• удобство ремонта;
• простота в управлении;
• безопасность;
• бесшумность работы;
• тепловая надёжность – работа системы без сбоев на протяжении всего отопительного сезона.

Особенности отопления многоквартирного дома

У системы подачи тепла в многоквартирный дом имеется ряд нюансов в эксплуатации:

• Невозможность пользователя повлиять не степень нагрева теплоносителя. Все, что может сделать жилец – перекрыть или уменьшить поток в конкретный радиатор.
• Сложности с организацией учета поставленного тепла. Для него требуется ставить приборы ИПУ на 2-5 стояков, что обходится в значительную для семейного бюджета сумму.
• Даты начала и окончания отопительного сезона устанавливаются без учета мнения потребителя или природных условий.

Жильцу зачастую приходится приложить немало усилий для создания оптимального микроклимата. Требуется обеспечить хорошую теплоизоляцию в квартире, а также добиться от УК проведения аналогичных работ по устранению потерь тепла в подъезде и на лестничных клетках.

Что такое теплосеть

Это совокупность трубопроводов и устройств, которые занимаются воспроизведением, транспортировкой, хранением, регулированием и обеспечением всех пунктов питания теплом посредством горячей воды или пара. От источника энергии она попадает в линии передачи, а затем распределяется по помещениям.

Что входит в конструкцию:

• трубы, которые проходят предварительную обработку от коррозии, а также подвергаются утеплению – обшивка может быть не на всем протяжении пути, а только на том участке, который располагается на улице;
• компенсаторы – устройства, которые отвечают за перемещение, температурные деформации, вибрации и смещения вещества внутри трубопровода;
• крепежная система – в зависимости от типа монтажа бывает разных вариантов, но в любом случае необходимы опорные механизмы;
• траншеи для укладки – обустраиваются бетонные желоба и тоннели, если прокладка происходит наземная;
• запорная или регулирующая арматура – временно прекращает напор или способствует его уменьшению, перекрытию потока.

Также проект теплоснабжения здания может содержать дополнительное оборудование внутри инженерной системы отопления и подачи горячей воды. Так проектирование делится на две части – наружная и внутренняя теплосеть. Первая может идти от центральных магистральных трубопроводов, а может – от теплового узла, котельной. Внутри помещения также есть системы, которые регулируют количества тепла в отдельных комнатах, цехах – если вопрос касается промышленных предприятий.

Что входит в проект?

Профессионально составленная проектная документация должна включать в себя следующие позиции:

1. фирменный бланк предприятия с печатью;
2. лицензия организации;
3. пояснительная информация к пунктам проекта;
4. подробный план разводки магистралей (в том числе и высотный);
5. смета;
6. инструкция по выполнению работ;
7. спецификация материалов и оборудования;
8. эскиз проекта;
9. чертеж с деталировкой всех узлов отопительной магистрали;
10. план проводки коммуникаций и подключения узлов.

Создание эффективной системы отопления больших зданий существенно отличается от аналогичных автономных схем коттеджей. Разница заключается в сложности распределения и контроля параметров теплоносителя. Поэтому следует ответственно отнестись к выбору системы отопления зданий: виды, типы, расчеты, обследования. Все эти нюансы учитываются еще на стадии проектирования сооружения.

Виды систем отопления зданий

Как правильно подобрать определенный тип теплоснабжения здания? Прежде всего учитывается вид энергоносителя. Исходя из этого можно планировать последующие этапы проектирования.

Существуют определенные виды систем отопления зданий, отличающиеся как принципом работы, так и эксплуатационными качествами. Наиболее распространенным является водяное отопления, так как оно обладает уникальными качествами и может быть относительно легко адаптировано к любому типу здания. Выполнив расчет количества тепла на отопление здания можно выбрать следующие типы теплоснабжения:

• Автономное водяное
  . Характеризуется большой инертностью нагрева воздуха. Однако наряду с этим является наиболее популярным типом систем отопления зданий из-за большого разнообразия компонентов и низкими затратами на обслуживание;
• Центральное водяное
  . В этом случае вода является оптимальным типом теплоносителя для ее транспортировки на большие расстояние – от котельной к потребителям;
• Воздушное
  . В последнее время оно применяется в качестве общей системы климатического контроля в домах. Является одной из самых дорогостоящих, что сказывается на обследовании системы отопления здания;
• Электрическое
  . Несмотря на небольшие затраты по первичной закупке оборудования, электрическое отопление является самым дорогостоящим в обслуживании. В случае его установки следует максимально точно выполнить расчет отопления по объему здания, чтобы снизить планируемые затраты.

Что рекомендуется выбирать в качестве теплоснабжения дома – электрическое, водяное или воздушное отопление? Прежде всего нужно выполнить расчет тепловой энергии на отопление здания и другие виды проектных работ. На основе полученных данных и подбирается оптимальная отопительная схема.

Виды систем отопления зданий

Водяное отопление дома

Как правильно подобрать определенный тип теплоснабжения здания? Прежде всего учитывается вид энергоносителя. Исходя из этого можно планировать последующие этапы проектирования.

Существуют определенные виды систем отопления зданий, отличающиеся как принципом работы, так и эксплуатационными качествами. Наиболее распространенным является водяное отопления, так как оно обладает уникальными качествами и может быть относительно легко адаптировано к любому типу здания. Выполнив расчет количества тепла на отопление здания можно выбрать следующие типы теплоснабжения:

• Автономное водяное. Характеризуется большой инертностью нагрева воздуха. Однако наряду с этим является наиболее популярным типом систем отопления зданий из-за большого разнообразия компонентов и низкими затратами на обслуживание;
• Центральное водяное. В этом случае вода является оптимальным типом теплоносителя для ее транспортировки на большие расстояние – от котельной к потребителям;
• Воздушное. В последнее время оно применяется в качестве общей системы климатического контроля в домах. Является одной из самых дорогостоящих, что сказывается на обследовании системы отопления здания;
• Электрическое. Несмотря на небольшие затраты по первичной закупке оборудования, электрическое отопление является самым дорогостоящим в обслуживании. В случае его установки следует максимально точно выполнить расчет отопления по объему здания, чтобы снизить планируемые затраты.

Что рекомендуется выбирать в качестве теплоснабжения дома – электрическое, водяное или воздушное отопление? Прежде всего нужно выполнить расчет тепловой энергии на отопление здания и другие виды проектных работ. На основе полученных данных и подбирается оптимальная отопительная схема.

Виды систем отопления

Классифицирование конструкций отопления лучше начинать с вида применяемого топлива.

В зависимости от источника тепла эти конструкции бывают:

• На жидком топливе (дизтопливо, лёгкие сорта мазута. Высокий КПД, упрощённое управление и снижение расхода топлива системами управления).
• На твёрдом топливе (пеллетные, угольные, дровяные).
• На газу (магистральный газ сравнительно дешёвый источник энергии).
• Электрические (простота установки).
• Альтернативные (независимые, экологичные и экономичные системы, работающие на энергии солнца и/или земли).
• Комбинированные (употребление разных видов топлива).

Методика оценки технического состояния систем отопления

При оценке технического состояния трубопроводов всех инженерных систем также определяется их коррозионное состояние, которое оценивается по глубине максимального коррозионного поражения стенки металла по сравнению с новой трубой, а также по средней величине сужения сечения труб коррозионно-на-кипными отложениями по сравнению с новой трубой. В системах отопления также оценивается коррозионное состояние нагревательных приборов.

Оценка максимальной глубины коррозионного поражения труб, как и нагревательных приборов, должна производиться в случаях, когда срок службы элемента близок к среднему сроку, предусмотренному «Положением о планово-предупредительном ремонте», а также при отсутствии или недостаточном количестве сведений о ремонтах элементов системы отопления в здании.

Коррозионное состояние и величина сужения живого сечения определяются по образцам. Образцы отбираются из элементов системы (стояков, подводок к нагревательным приборам, нагревательных приборов).

При отборе и транспортировке образцов-вырезок необходимо обеспечить полную сохранность коррозионных отложений в трубах (образцах). На вырезанные образцы составляются паспорта по прил. 8 ВСН 57-88(р) , которые вместе с образцами направляются на лабораторные исследования.

Количество стояков, из которых отбираются образцы, должно быть не менее трех в случае, когда отсутствовали аварийные ремонты стояков в результате сквозной их коррозии и образования свища. При обследовании системы с замоноличенными стояками образцы для анализа отбираются в местах их присоединения к магистралям в подвале.

Количество подводок, из которых отбираются образцы, также должно быть не менее трех, идущих от стояков в разных секциях и к разным отопительным приборам в здании.

Допустимая величина максимальной относительной глубины коррозионного поражения труб принимается в пределах 50% толщины стенки новой трубы.

Допустимая величина сужения трубопроводов коррозионно-накипными отложениями принимается в соответствии с гидравлическим расчетом для труб, бывших в эксплуатации (с величиной абсолютной шероховатости 0,75 мм). При этих условиях допустимое сужение, , составит для труб d = 15 мм – 20; d = = 20 мм – 15; dy= 25 мм – 12; dy = 32 мм – 10; dy = 40 мм – 8; dy = = 50 мм – 6.

Для конвекторов допустимым сужением живого сечения из условия допустимого снижения теплоотдачи отопительного прибора считается 10.

Средний внутренний диаметр трубы с отложениями определяется в результате замеров индикатором часового типа, укрепленным на штативе.

Результаты замеров суммируются, и определяется среднеарифметическое значение толщины стенки. Из полученного результата вычитается толщина стенки новой трубы того же диаметра и вида.

Удвоенная средняя толщина кольца отложений вычитается от значения внутреннего диаметра трубы, тем самым определяется средний диаметр трубы с отложениями.

Обследование состояния трубопроводов начинается с выявления следующих дефектов:
— свищей в металле труб;
— свищей (течей) в резьбовых соединениях;
— непрогрева регистров (полотенцесушителей). Результаты обследования системы отопления оформляются по
форме, приведенной ниже.

ЧОрганизация труда в строительствеВентиляцияНормативная и проектная документацияОхрана труда при проведении ремонтных работСодержание конструкций зданияСебестоимость и рентабельность в строительствеТехническое и тарифное нормированиеОрганизация управления строительством в сссрЖилищное строительство в Советском СоюзеОборудование и устройство систем вентиляции и кондиционирования

Раздел 6

ЗДОРОВЫЙ
ОБРАЗ ЖИЗНИ И ЛИЧНАЯ ГИГИЕНА

Элементы
здорового образа жизни:

а) рациональное
питание;

б) отсутствие
вредных привычек;

в) занятия
физической культурой;

г) рациональный
режим труда и отдыха.

Основные
гигиенические требования к одежде:

а) сохранение
теплового комфорта;

б) не
затруднять движения человека;

в) быть
модной и красивой;

г) легко
очищаться от загрязнений.

Для
гигиенической оценки физкультурных
занятий с детьми используются следующие
показатели:

а) общая
продолжительность и структура занятия;

б) общая
и моторная плотность занятия;

в) показатели
реакции организма на физическую нагрузку;

Проявлениями
гиподинамии у детей и подростков
являются:

а)
снижение количества локомоций;

б)
снижение функциональных возможностей
органов и систем;

в)
снижение резистентности организма;

г)
изменение качественного состава
локомоций.

К
основным принципам закаливания
относятся:

а)
учет состояния здоровья и степени
закаленности;

б)
постепенность;

в)
комплектность;

г)
доступность.

Состав технического заключения

	Титульный лист	1
	Техническое задание	2
1	Описание существующего здания	3
2	Обследование систем отопления и теплоснабжения здания	4
2.1	Описание систем отопления и теплоснабжения здания	10
2.2	Нанесение систем отопления на поэтажные планы	15
2.3	Инструментальное обследование систем отопления и теплоснабжения здания, дефекты, выводы и рекомендации	17
3	Обследование систем вентиляции здания	21
3.1	Описание систем вентиляции здания	25
3.2	Нанесение систем вентиляции на поэтажные планы	26
3.3	Инструментальное обследование систем вентиляции здания, дефекты, выводы и рекомендации	32
4	Обследование систем водоснабжения и пожаротушения здания	36
4.1	Описание систем водоснабжения и пожаротушения здания	38
4.2	Нанесение систем водоснабжения и пожаротушения на поэтажные планы	41
4.3	Инструментальное обследование систем водоснабжения и пожаротушения здания	46
5	Обследование систем водоотведения здания	50
5.1	Описание систем водоотведения здания	52
5.2	Нанесение систем водоотведения на поэтажные планы	54
5.3	Инструментальное обследование систем водоотведения здания, дефекты, выводы и рекомендации	60
6	Обследование системы электроснабжения	63
6.1	Описание системы электроснабжения здания	67
6.2	Нанесение систем электроснабжения на поэтажные планы	70
6.3	Инструментальное обследование систем электроснабжения здания, дефекты, выводы и рекомендации	72
7	Ответы на конкретные вопросы, поставленные Заказчиком в ходе обследования инженерных систем	75
8	Выводы по результатам обследования инженерных систем здания	76
9	Рекомендации по результатам обследования инженерных систем здания	78
10	Исполнительные схемы – поэтажные планы с нанесенными инженерными системами	80
11	Свидетельства СРО, Допуски.	90
12	Список используемой литературы	100

Требования к температуре и влажности

В соответствии с требованиями СанПиН, установлены следующие значения по температуре и влажности:

Категория жилого помещения	Температура воздуха в комнате, °C	Результирующая температура, °C	Относительная влажность, %
оптимальная	допустимая	оптимальная	допустимая	оптимальная	допустимая
Показатели для холодного времени года
Нормативы по отоплению для квартир: жилая комната	20-22	18-24	19-20	17-23	45-30	60
То же в районах наиболее холодной пятидневки (минус 31 °C и ниже)	21-23	20-24	20-22	19-23	45-30	60
Кухня	19-21	18-26	18-20	17-25	Не нормируется
Туалет	19-21	18-26	18-20	17-25
Ванная или совмещенный санузел	24-26	18-26	23-27	17-26
Межквартирный коридор	18-20	16-22	17-19	15-21	45-30	60
Вестибюль, лестничная клетка	16-18	14-20	15-17	13-19	Не нормируется
Кладовые	16-18	12-22	15-17	11-21
Значения для теплого времени года
Жилая комната	22-25	20-28	22-24	18-27	60-30	65

Системы отопления

Системы отопления и их виды. Каким бы ни было здание, большим или маленьким, чтобы в нем было уютно и тепло круглый год, необходимо надежное и удобное отопление. С развитием строительства в последние годы, наряду с поиском архитектурно – планировочных решений строений, на первый план выходят требования по обеспечению комфорта находящихся в них людей.

Одной из основных задач в этой области прежде всего являются системы отопления, отвечающие современным требованиям.

Под современными требованиями подразумевается:

1. Высокая эффективность системы.
2. Экономичность.
3. Возможность автоматического регулирования и создания максимально комфортных условий проживания.
4. Возможность получения необходимого количества горячей воды.

Отопительные системы разрешают одну из задач по созданию искусственного климата в помещениях. Они служат для поддержания заданной температуры воздуха во внутренних помещениях зданий в холодное время года.

Системы отопления могут различаться в зависимости от разных критериев. Существуют такие основные виды систем отопления, как: воздушное отопление, электрическое отопление, водяное отопление, паровое, и другие. Классификация систем отопления включает множество видов. Рассмотрим основные из них, а также проведем сравнение видов топлива для отопления.

Строительные нормы и правила

ПþõúÃÂøÃÂþòðýøõ þÃÂþÿøÃÂõûÃÂýþù ÃÂøÃÂÃÂõüàöøûþóþ ôþüð ÿÃÂþø÷òþôøÃÂÃÂàÃÂþóûðÃÂýþ ýþÃÂüðÃÂøòýþù ôþúÃÂüõýÃÂðÃÂøø â ÃÂÃÂáâþò ø áÃÂøÃÂþò. àýðøñþûõõ òðöýÃÂü ø÷ ýøàþÃÂýþÃÂÃÂÃÂÃÂÃÂ:

• áÃÂøà2301-99. íÃÂþàôþúÃÂüõýàþÿøÃÂÃÂòðõàÃÂõüÿõÃÂðÃÂÃÂÃÂýÃÂù ÃÂõöøü ò ÿþüõÃÂõýøÃÂàÃÂð÷ûøÃÂýþóþ ýð÷ýðÃÂõýøÃÂ, úþÃÂþÃÂÃÂù ôþûöõý þñõÃÂÿõÃÂøòðÃÂÃÂÃÂàþÃÂþÿøÃÂõûÃÂýþù ÃÂøÃÂÃÂõüþù.
• áÃÂøà4101-2003. ÃÂþúÃÂüõýàÃÂõóûðüõýÃÂøÃÂÃÂõàòõýÃÂøûÃÂÃÂøàø ÿþôðÃÂàÃÂõÿûð ò ÿþüõÃÂõýøàò ÷ðòøÃÂøüþÃÂÃÂø þàø÷ ýð÷ýðÃÂõýøÃÂ.`
• áÃÂøà2302-2003. ÃÂð þÃÂýþòõ ÃÂÃÂþóþ ôþúÃÂüõýÃÂð ÃÂþ÷ôðõÃÂÃÂàÃÂõÿûþø÷þûÃÂÃÂøàÿþüõÃÂõýøù. ÃÂõ÷ ÃÂÃÂøàôðýýÃÂàýõòþ÷üþöýþ ÃÂþÃÂýþ ÃÂðÃÂÃÂÃÂøÃÂðÃÂàýþÃÂüðÃÂøòàþñþóÃÂõòð öøûøÃÂð.
• áÃÂøà4102-2003. íÃÂþàôþúÃÂüõýàÃÂþôõÃÂöøàÿþÃÂûõôýøõ ø÷üõýõýøàò ýþÃÂüðàþÃÂóðýø÷ðÃÂøø ÃÂõýÃÂÃÂðûø÷þòðýýþóþ þÃÂþÿûõýøÃÂ.

Обслуживание системы отопления зданий

После корректного теплотехнического расчета теплоснабжения здания необходимо знать обязательный перечень нормативных документов на ее обслуживание. Это нужно знать для своевременного контроля работы системы, а также минимизации появления аварийных ситуаций.

Составление акта осмотра системы отопления здания происходит только представителями ответственной компании. При этом учитывается специфика теплоснабжения, его вид и текущее состояние. Во время обследования системы отопления здания должны заполняться следующие пункты документа:

1. Местонахождение дома, его точный адрес.
2. Ссылка на договор о поставке тепла.
3. Количество и местонахождение приборов теплоснабжения – радиаторов и батарей.
4. Замер температуры в помещениях.
5. Коэффициент изменения нагрузки в зависимости от текущих погодных условий.

Для инициации обследования отопительной системы дома необходимо подать заявление в управляющую компания. В нем обязательно указывается причина – плохая работа теплоснабжения, аварийная ситуация или несоответствие текущих параметров системы нормам.

Согласно текущих норм во время аварии представители управляющей компании должны в течение максимум 6 часов ликвидировать ее последствия. Также после этого составляется документ о причиненном ущербе собственникам квартир из-за аварии. Если причиной является неудовлетворительное состояние – УК должна за свой счет восстановить квартиры или выплатить компенсацию.

Нередко во время реконструкции системы отопления здания необходимо выполнить замену некоторых ее элементов на более современные. Затраты определяются фактом – на чьем балансе состоит отопительная система. Восстановлением трубопроводов и других компонентов, не находящихся в квартирах должна заниматься управляющая компания.

Если же собственник помещения захотел поменять старые чугунные батареи на современные – следует предпринять такие действия:

1. В управляющую компанию составляется заявление, в котором указывается план квартиры и характеристики будущих отопительных приборов.
2. По истечении 6 дней УК обязана предоставить технические условия.
3. Согласно им выполняется подбор оборудования.
4. Монтаж осуществляется за счет собственника квартиры. Но при этом должны присутствовать представители УК.

В видеоматериале рассказывается об особенностях радиаторного отопления:

Проектирование систем отопления

Отопление дома является самой сложной инженерной системой, от надежной работы которой зависит не только комфорт и безопасность, но и сама возможность проживания в здании в зимний период. Самым ответственным этапом внедрения данной системы является проектирование отопления загородного дома.

Выбор котла

Тип котла зависит от вида энергоносителя, на котором он функционирует. Подбирать основной элемент обогрева дома следует с учетом доступного вида топлива.

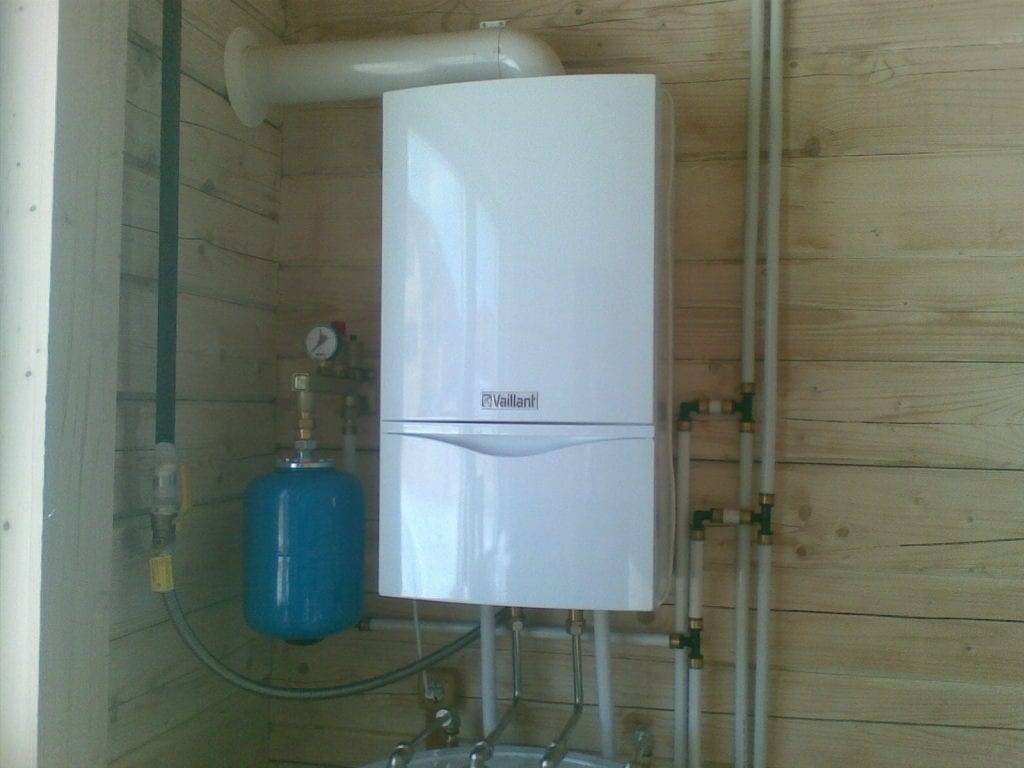

Газ

В силу своей экономичности самыми популярными остаются газовые агрегаты. Препятствием к их использованию может стать отсутствие газовых магистралей в непосредственной близости к земельному участку. Стоит отметить, что оборудование данного типа нуждается в постоянном обслуживании и контроле со стороны специальных служб.

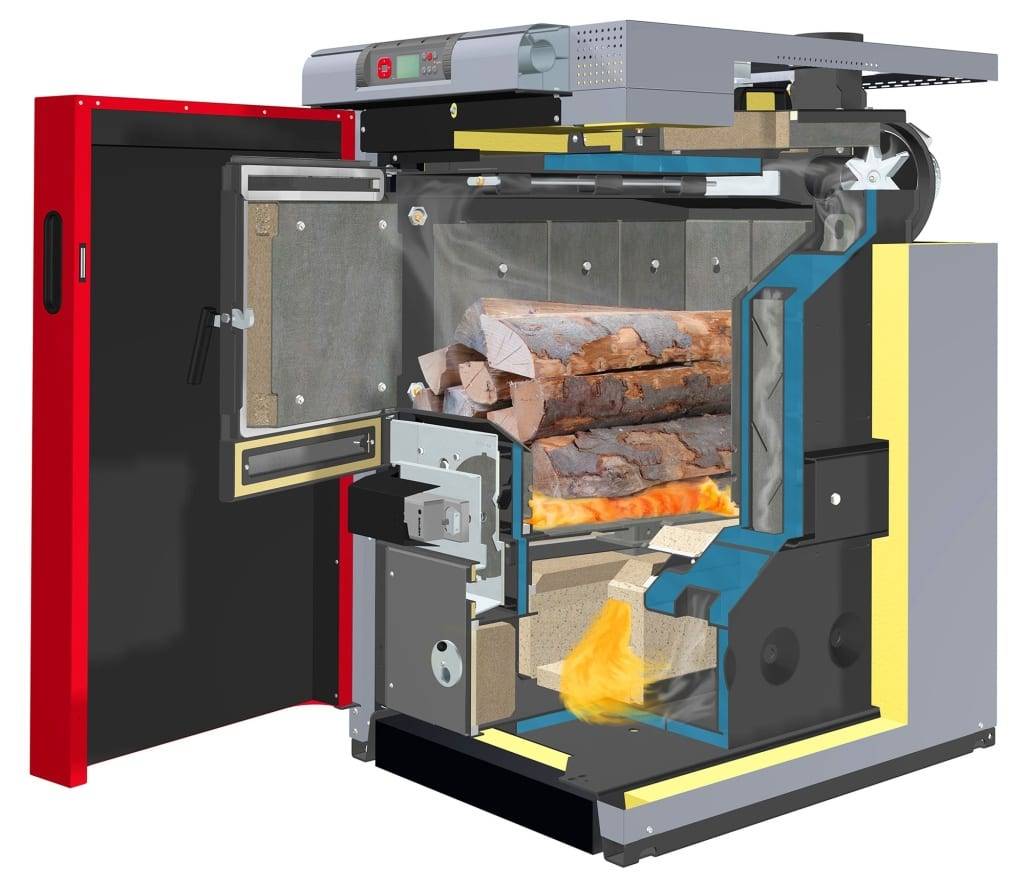

Твердое топливо

Если местность не газифицировалась, проектирование систем отопления может выполняться с учетом использования котла на твердых видах топлива. Это позволит не зависеть от централизованной подачи энергоносителей, но потребует дополнительных источников поступления твердого топлива и сухого места для его хранения.

Жидкое топливо

Для устройства системы обогрева частного дома можно приобрести котел, работающий на жидком энергоресурсе. Однако дизель относится к дорогим видам топлива, поэтому расходы на его использование значительно возрастут. Также потребуется подземный монтаж специального резервуара, в котором он будет храниться. Следует помнить и о высокой степени пожароопасности дизеля.

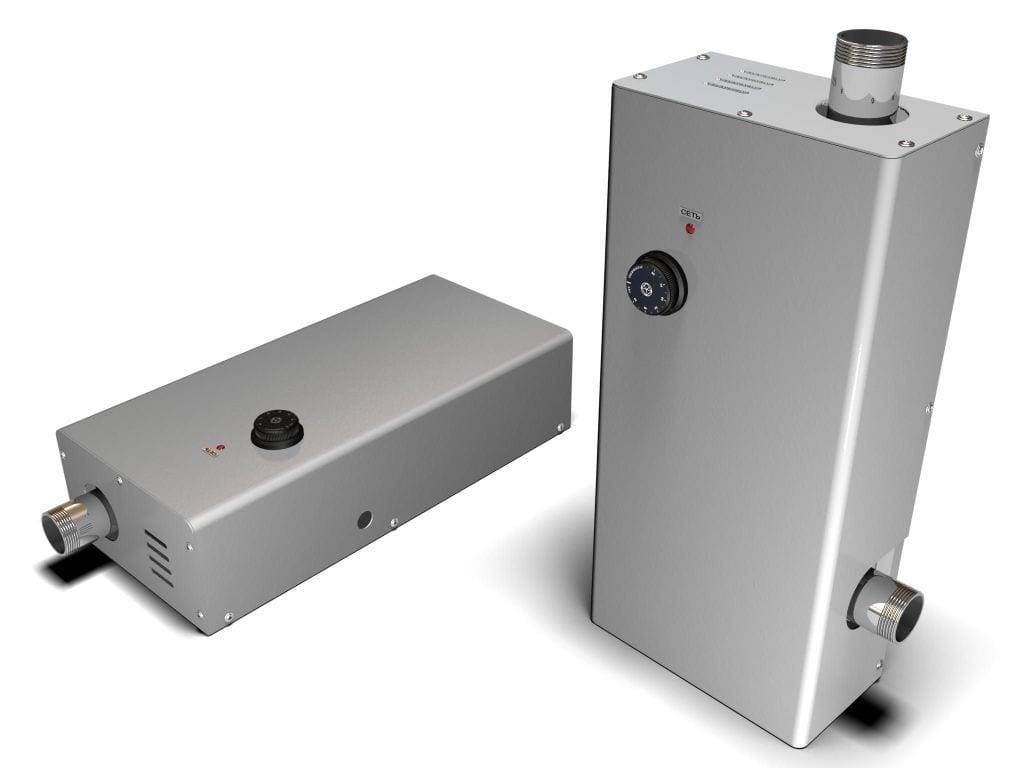

Электричество

Использование электрического котла желательно предусматривать в совместной системе с электрическими радиаторами. Такой проект подразумевает преобразование электроэнергии в тепловую без водного ресурса – напрямую.

По аналогии с жидким топливом такой носитель энергии обойдется недешево. Если позволяют средства, в такой ситуации лучше остановить свой выбор на автономном отоплении, позволяющем получать электричество от солнечных и ветровых преобразователей или мини-гидростанций.

Этапы проектирования системы отопления для нового здания

При разработке раздела на системы отопления нужно учитывать архитектурные, объемно-планировочные решения здания. Также для определения характеристик стройматериалов, диаметра трубопроводов и иных показателей системы необходимо изучить технические условия на подключение объекта. Их выдает ресурсоснабжающая организации, когда определяет допустимую нагрузку нового здания.

При проектировании подраздела «Система отопления» нужно указать:

• информацию о метеорологических и климатических условиях, расчетных температурах наружной среды;
• данные об источниках подачи тепла, параметрах теплоносителя;
• обоснование и подробное описание решений по прокладке отопительных коммуникаций, диаметры труб, меры теплоизоляции, иные данные;
• комплекс мер по защите теплосетей от воздействия грунтов и подземных вод;
• данные по тепловой нагрузке на проектируемую систему отопления;
• описание мест размещения сетей, оборудования, приборов учета теплоносителя;
• обоснование средств автоматизации и управления системой отопления (при наличии);
• описание мер по обеспечению энергоэффективности, надежности работы системы в аварийных условиях;
• иная информация, в зависимости от типа и назначения объекта.

В подраздел включаются схемы и план отопления здания, иные графические материалы. После завершения работы с документом проект будет направлен на экспертизу, получение разрешения на строительство.

Специалисты ]Смарт Вэй выполнят работы по проектированию на объект любой сложности. В нашем штате работают только опытные профессионалы, выполнившие множество проектов на здания и системы отопления. Обращайтесь, мы поможем с подготовкой документации и окажем сопровождение на всех этапах согласований.

Проектирование систем отопления осуществляется через профессиональное программное обеспечение

Почему в квартире холодно?

Несмотря на жесткую регламентацию температурного режима в квартирах в холодный период года нередко можно слышать жалобы жильцов на недостаточное тепло в помещении. Попробуем разобраться, почему в квартирах бывает холодно.

Важнейшая причина — изношенность центральных инженерных сетей. Многие из них уже выработали свой срок эксплуатации, а профилактический ремонт таких коммуникаций давно сменился аварийным латанием дыр. В подобной ситуации обеспечить нормальный температурный режим практически невозможно.

Единственный способ справиться с этой проблемой — капитальный ремонт центральных теплосетей. Но на это решение жильцы повлиять не могут. Второй способ — установка дополнительных источников обогрева или создание автономной системы отопления в квартире. В последние годы все чаще наблюдается тенденция отключения квартир от центральных сетей и монтаж автономных коммуникаций на основе газовых котлов, систем «теплый пол» и т. п.

Оборудование для отопления в разных отопительных системах

Трубопроводные отопительные системы – самые распространенные. Их обязательным элементом является нагревательный котел и система трубопроводов для подачи теплоносителя в помещения. Такие системы бывают двух типов.

Гравитационные системы основаны на естественной циркуляции теплоносителя. Она обеспечивается за счет того, что горячий и холодный теплоноситель имеют разный вес.

Благодаря системе труб и баков различного диаметра создаются условия, при которых теплоноситель циркулирует в замкнутой системе без дополнительного усилия извне. Этот вид отопительных систем подходит для небольших зданий.

Системы с принудительной циркуляцией для движения теплоносителя по трубам используют насос.

Насосы более энергозатратны, чем гравитационные, но благодаря использованию насоса такие системы могут обслуживать высокие здания или здания с большим количеством помещений и комнат. Помимо системы труб и баков здесь должен быть использован циркуляционный насос, расширительный мембранный бак и группа безопасности.

Помимо трубопроводных систем отопления, использующих теплоноситель, можно выделить воздушное отопление, коллекторные системы и теплые полы.

Воздушные системы используют горячий воздух, который по воздуховодам подается в помещения. Оборудованием для отопления в этих системах являются воздуховоды, нагреватели и воздушные фильтры, а также увлажнители. Преимуществом этого вида отопительных систем является низкая себестоимость, а также способность очищать и увлажнять воздух.

Коллекторные системы используют радиаторы отопления и шкафы с коллекторами по количеству этажей здания. Преимущество таких систем – в их универсальности и простоте расчета необходимого количества коллекторов и радиаторов.

Теплые полы – это система, использующая вместо радиаторов систему труб с горячим теплоносителем или систему электрических нагревательных элементов, смонтированных под покрытием пола.

Дополнительным оборудованием для отопления по такой системе в варианте электрического теплого пола будет являться регулятор температуры и сам нагревательный элемент. Водяной теплый пол мало чем конструктивно отличается от общей системы водяного отопления.

Из чего состоит отопление (отопительная система)

Сначала вкратце пробежимся что такое система отопления и из чего она состоит. В самом общем виде тепло должно где-то вырабатываться и куда-то по чему-то передаваться и, соответственно, отопительная система состоит из:

• теплогенератора,
• теплопровода,
• отопительного прибора.

Вкратце система отопления состоит из трёх основных элементов

Всё это может существовать в едином приборе, например, переносной обогреватель — он же и генератор и проводник и сам себе отопительный прибор. Ну, а в других случаях это система, состоящая из основных этих элементов.

Теплогенератор

Генераторы могут иметь различные виды топлива: электрические, дизельные и т.п. (см. ниже классификацию). Суть генератора в выработке из топлива тепловой энергии и передачи её теплоносителю.

Теплоноситель

Теплоносителем может быть жидкость или газ (к примеру, воздух в печи, идущий по дымоходу — газовый теплоноситель). Генератор передаёт тепловую энергию теплоносителю и вместе с ним тепло переносится на отопительный прибор.

Отопительный прибор

Если это печь, то она выступает и прибором, так же отопительным прибором выступает дымоход. При водном отоплении (где теплоносителем служит жидкость) прибором выступают радиаторы отопления.

Виды систем отопления зданий

Как правильно подобрать определенный тип теплоснабжения здания? Прежде всего учитывается вид энергоносителя. Исходя из этого можно планировать последующие этапы проектирования.

Существуют определенные виды систем отопления зданий, отличающиеся как принципом работы, так и эксплуатационными качествами. Наиболее распространенным является водяное отопления, так как оно обладает уникальными качествами и может быть относительно легко адаптировано к любому типу здания. Выполнив расчет количества тепла на отопление здания можно выбрать следующие типы теплоснабжения:

• Автономное водяное
  . Характеризуется большой инертностью нагрева воздуха. Однако наряду с этим является наиболее популярным типом систем отопления зданий из-за большого разнообразия компонентов и низкими затратами на обслуживание;
• Центральное водяное
  . В этом случае вода является оптимальным типом теплоносителя для ее транспортировки на большие расстояние – от котельной к потребителям;
• Воздушное
  . В последнее время оно применяется в качестве общей системы климатического контроля в домах. Является одной из самых дорогостоящих, что сказывается на обследовании системы отопления здания;
• Электрическое
  . Несмотря на небольшие затраты по первичной закупке оборудования, электрическое отопление является самым дорогостоящим в обслуживании. В случае его установки следует максимально точно выполнить расчет отопления по объему здания, чтобы снизить планируемые затраты.

Что рекомендуется выбирать в качестве теплоснабжения дома – электрическое, водяное или воздушное отопление? Прежде всего нужно выполнить расчет тепловой энергии на отопление здания и другие виды проектных работ. На основе полученных данных и подбирается оптимальная отопительная схема.

Выводы

Система отопления позволяет поддерживать надлежащий температурный режим в здании и его помещениях. В систему входят трубопроводы, источники тепла, приборы учета, обогревательное оборудование, иные устройства. При проектировании строительства, реконструкции или капитального ремонта в проекте всегда предусматривается подраздел «Система отопления, вентиляция и кондиционирование». Также можно заказать рабочую документацию непосредственно для ремонта инженерных сетей.

Заказать проектирования на максимально выгодных условиях можно в ]Смарт Вэй. Обращайтесь, мы поможем оформить документацию на систему отопления даже по самым сложным объектам.
