Особенности подключения
При подключении к электросети в системах с естественной циркуляцией применяют предохранитель-автомат (с флажком), с его помощью можно произвести отключение. Установить его нужно на расстоянии не менее 0,5 м от котла.
Насосный прибор в конструкциях с принудительной циркуляцией начинает функционировать при включении теплового реле. Чтобы дополнительный и встроенный агрегаты работали одновременно, нужно первый также подключить к реле или же ко второму параллельным способом.
В электрокотлах циркуляционное оборудование подключают сразу к котлу, что дает ему возможность срабатывать только в тот момент, когда происходит подогрев воды.
Очистительный фильтр устанавливают обычно перед насосом.
Специальный клапан (автоматический или ручной), установленный в верху байпаса, даст возможность удалить скопившийся в системе отопления воздух.
Все резьбы отопительной системы должны иметь прокладки, обработанные заранее герметиком. Чтобы безопасно применять насосное оборудование, нужно использовать розетку с заземлением.
Монтаж насосного агрегата в систему отопления требует учета всех нюансов. Только тогда домовладельцы забудут о проблемах с распределением тепла и образованием воздушных пробок в трубопроводе.
Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.
Принудительная циркуляция в системе отопления
В отопительной системе с принудительной циркуляцией монтировать насос обязательно. Его можно врезать в подающей трубе или обратной. Поскольку постоянно обслуживать насос затруднительно и неуместно, необходимо предупредить попадание абразивных примесей. Это можно сделать путем установки защитного фильтра-грязевика.
Для бесперебойного доступа к насосу с обеих его сторон смонтируйте краны. Через шаровые краны вы сможете получить доступ к циркуляционному насосу для его замены или ремонта. При установке кранов вы сможете в нужный момент перекрыть их и слить воду из этой части системы.
Правила подключения циркуляционного насоса
Есть несколько способов подключения насосного оборудования. Можно установить дополнительный насос через дифференциальный автомат, термостат, систему бесперебойного питания.
Если вы попробуете вставить в обычную розетку мощный насос на отопление, это небезопасно. Из-за отсутствия заземления и страховочного автомата есть риски удара током, поэтому лучше выбрать альтернативный способ правильного подключения.
Проще всего организовать подключение с использованием дифференциальной системы, предусматривающей автоматическое выключение насоса. В этом случае вам понадобятся провода, контакты. Подключение с термостатом обеспечивают для автоматического управления. Так, он будет останавливать работы при охлаждении до определенной отметки температуры. Циркуляционный насос будет работать только в определенном режиме до заданной температурной отметки.
Для корректной работы термостата его крепят к металлической части отопительной системы. При установке термостата к пластику есть риски сбоев из-за плохой передачи тепла. Только при корректной работе термостат будет правильно фиксировать температурный режим и вовремя отключать циркуляционный насос на отопление.
Подключение циркуляционного насоса через ИБП производится через специальные разъемы. Они используются для подключения и теплогенератора, котла, если конструкцией предусмотрено питание от электроэнергии.
Способы подключения дополнительного устройства: как его ставить?
Часто в систему отопления или водоснабжения ставят и дополнительные насосы. Причин для подобной модернизации бывает несколько.
Например, если не хватает напора для нормальной работы стиральной машины, или при монтаже полотенцесушителя, тёплого пола, подключения дополнительного контура.
Правила и способы установки добавочного устройства такие же, что и основного. Просто дополнительную магистраль расценивают как отдельную систему.
Иногда подобную модернизацию устраивают для усиления системы на глухозимье, на время сильных холодов. В таком случае привод подключают к тепловому реле-термостату. Соответственно, при падении температуры теплоносителя на заданном участке включается дополнительная циркуляция, усиливающая ток теплоносителя.
Справка! Примерно с такими же целями ставятся насосы и в систему водоснабжения. Но лишь в этом случае предпочтительнее система с таймером, поскольку усиление потребуется только в часы пикового разбора: утром и вечером. В остальное время достаточно штатной системы.
Электрическая часть подключается просто. Согласно маркировке контактной группы: ноль, фаза, заземление.
Требования к помещениям с газовыми котлами
Теперь рассмотрим требования, которые выдвигаются к помещениям с газовыми котлами. Газовые котлы, мощность которых не превышает 30 кВт, могут устанавливаться на любом из этажей почти во всех помещениях, кроме тех, в которых постоянно находятся люди (спальни, гостиные, детские, а также гаражи и лестничные площадки, если котлы оборудованы открытой камерой сгорания). При использовании сжиженных газов ограничений больше, например, они не могут устанавливаться в цокольных или подвальных помещениях. Котлы, мощность которых превышает 30 кВт, устанавливаются в отдельных помещениях с высотой потолка не ниже 2,5 м. Объем помещения для газовых котлов мощностью до 30 кВт должен быть минимум 7,5 м3, если котел находится на кухне, где кроме него есть еще и газовая плита на 4 горелки, минимальный объем такой кухни – 15 м3.
Вентиляция помещения с газовым котлом
Для обеспечения подачи воздуха в помещение с газовым котлом используется приточное отверстие сечением не меньше 200 см2, находящееся на высоте не более 30 см от пола. Воздух может поступать как с улицы, так и из соседних помещений.
В котельных, где установлены котлы, работающие на сжиженном газе, вытяжное отверстие должно находится внизу на уровне пола, а вытяжной канал должен иметь наклон, направленный наружу. Это связано с тем, что сжиженный газ тяжелее воздуха, и при утечке он опустится вниз. Приточное отверстие тоже должно находится на уровне пола и иметь сечение 200 см2.
Что такое циркуляционный насос и для чего он нужен
Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.
Циркуляционный насос с мокрым ротором в разрезе
Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.
Сложности монтажа дополнительного насоса в систему отопления
Правильный монтаж насоса
Выяснив можно ли ставить дополнительный насос на отопление, необходимо правильно выбрать его месторасположение
Сложность заключается не в расчете оптимальной мощности, что тоже важно, а в согласованности работы устройства с основным насосом
Существует несколько вариантов, при которых потребуется монтаж дополнительных элементов. Особое место среди них занимает установка дополнительного отопления дома. На практике оно может быть реализовано двумя способами:
- Проведение отдельной магистрали с радиаторами и всей необходимой обвязкой. Для этого понадобится дополнительный котел;
- Модернизация существующей системы – обустройство нового контура отопления, подключенного к основному. Тогда обязательно потребуется установка дополнительного радиатора отопления или нескольких.
Второй вариант наиболее практичен, так как не потребуется докупать дорастающее оборудование и комплектующие. Но тогда возникает дополнительная проблема – асинхронность работы крыльчаток насосов. Даже при одинаковом количестве оборотов это приведет к неравномерному движению воды в трубах, что является первой причиной гидравлических ударов.
Установка гидрострелки
Гидрострелка с насосами
Выход из этой ситуации – принципиально новая схема установки дополнительного насоса в систему отопления. Ее новаторство заключается в монтаже гидрострелки.
Это устройство компенсирует перепады давления на определенном участке системы, тем самым нормализируя работу отопления.
Это устройство нормализует давление в основной и обратной трубах. В дополнительном отоплении квартиры ее монтаж не обязателен, так как увеличение контура может быть незначительным. Но если объем воды в системе возрастает более чем на 20% — следует предусмотреть средства нормализации циркуляции и давления. Для установки дополнительного циркуляционного насоса в системе отопления вместе с гидравлическим компенсатором следует руководствоваться такими правилами:
- Месторасположение – максимально близко ко входу обратной трубы в котел;
- Установка запорной арматуры для каждого контура насосов;
- Монтаж сетчатых фильтров.
При невозможности правильной установки гидрострелки – можно сделать ее простейший аналог. Для этого после места подключения дополнительного насоса в систему отопления делается проходная перемычка. Ее оптимальная длина должна составлять 300-400 мм. Это циркуляционное кольцо сможет частично уравновесить возможные гидравлические удары.
Двойные циркуляционные насос
Сдвоенные насосы
Можно ли установить дополнительный насос на отопление, если изменение конфигурации труб физически невозможно? Есть более дорогостоящий, но эффективный способ улучшения циркуляции – монтаж сдвоенных насосов.
Это лучший вариант при наличии газового котла со встроенной циркуляционной системой. Общая мощность новых насосов должна компенсировать принудительную остановку основного. Так можно избежать появления сбоев в отопительной системе.
Преимущества такой модификации заключаются в следующем:
- Не нужно изменять стандартную схему установки дополнительного насоса в систему отопления;
- Общий патрубок для подключения гарантирует отсутствие неравномерного движения воды в трубах;
- Возможность подключения к блоку управления отоплением – программатору.
С тёплым полом
Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.
Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.
Циркуляционный насос — одна из основных составляющих отопительной обвязки. Её задача — принудительно перемещать воду по контуру.
В некоторых системах требуется установка двух подобных устройств для налаживания работы.
Где лучше ставить циркуляционный насос
В системе отопления автономного типа, принято устанавливать насосы для циркуляции теплоносителя с мокрым ротором. Такое оборудование работает без обслуживания долгое время, а в качестве основной смазки и охлаждающего вещества для постоянно вращающегося ротора, выступает теплоноситель.
При этом, осуществляя монтаж циркуляционного насоса в системе отопления, обязательно следует учитывать определенные правила:
- Рекомендуется, чтобы вал циркуляционного насоса располагался горизонтально по отношению к полу в котельной;
- Обязательно стрелка циркуляционного насоса должна смотреть в ту же сторону, что и стрелка на гидроразделителе;
- Борно циркуляционного насоса, чтобы предотвратить в него попадание воды, рекомендуется располагать сверху устройства.
Кроме того, существует негласное мнение специалистов, которые рекомендуют осуществлять установку циркуляционных насосов на обратном трубопроводе системы отопления. В первую очередь связано это с тем, что на «обратке» несколько меньшая температуры теплоносителя, который нагрев приборы отопления возвращается назад уже остывшим.
Следует знать, что нельзя осуществлять монтаж циркуляционного насоса между радиаторами отопления. Насос следует устанавливать, между котлом и отопительными приборами таким образом, чтобы максимально упростить его обслуживание в процессе эксплуатации.
Если установка насоса осуществляется в однотрубной системе отопления, то рекомендуется использовать байпас, который позволит отсоединить циркуляционный насос в случае его обслуживания или поломки.
Как правильно ставить циркуляционный насос на отопление
С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.
К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.
Особенности и правила установки насоса
Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной.
Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами.
Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?
На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.
https://youtube.com/watch?v=2v-pgBCjLqw
Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

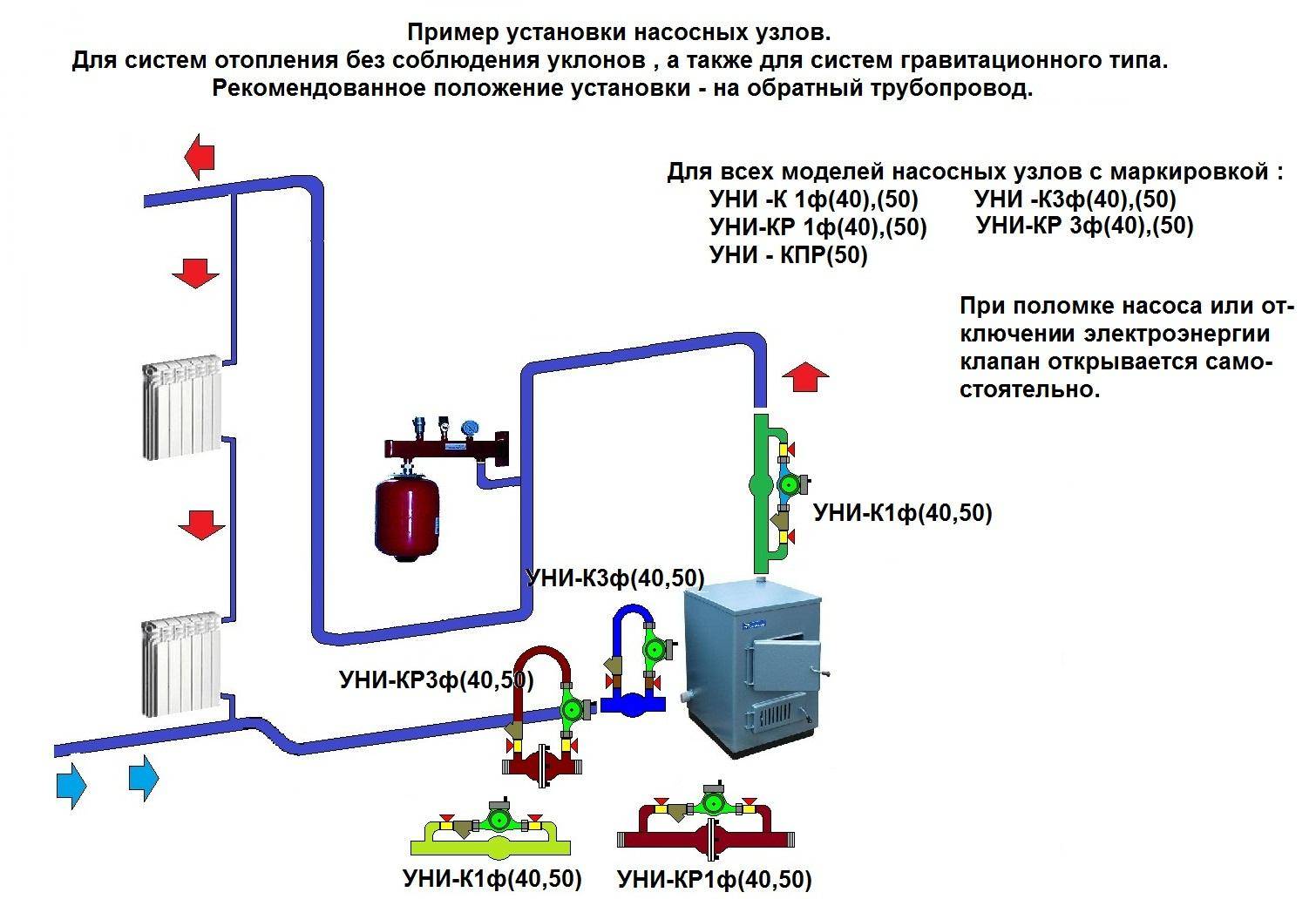

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?
Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.
Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».
При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).
При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.
Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.
В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток».
Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.
Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:
- Если система открытая, то перед прибором, но на байпасе.
- В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
- В системах напорных «грязевик» устанавливается до байпаса.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Гидравлический разделитель
Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.
Принцип работы гидравлического разделителя
Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.
Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:
- Автоматический отвод накопившегося воздуха;
- Улавливание частиц шлама (работает как грязеуловитель).
Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.
Гидравлический разделитель в системе отопления
Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.
Поэтапное проектирование газового отопления
Первый этап любого проектирования отопления коттеджа крупного размера или небольшого частного дома – предварительное обсуждение задач с владельцем недвижимости или его доверенным лицом. Далее следует обязательный выезд мастера на объект для:
- получения информации по местности и подводке коммуникаций;
- проведения замеров и расчетов;
- определения особенностей строения;
- формирования сметы с учетом пожеланий заказчика в отношении оборудования и функциональности системы.
Полученные мастером данные анализируют технологи, инженеры, проектировщики, которые будут задействованы в проекте. Они ищут наиболее оптимальные решения задачи, ориентируясь на проектирование отопления частного двухэтажного дома, небольшого одноэтажного строения, бани, спортивного или бассейного комплекса и других объектов. Если есть возможность, то заказчику мы предлагаем варианты.
После процесса согласования, во время которого уточняются особенности конструкции дома, составляется техническое задание на проектирование отопления и определяется итоговая стоимость работ. Все согласованные решения вносятся в договор на оказание услуги по проектированию отопления или общий договор обслуживания, который включает:
- проектирование и монтаж;
- пуско-наладку и сдачу в эксплуатацию;
- дальнейшее ТО, гарантийный и послегарантийный ремонт;
- масштабирование и модернизацию системы.
В каких случаях необходима установка дополнительного насоса
Монтаж второго циркуляционного насоса в отопительной системе необходим в том случае, когда:
- В систему отопления был добавлен второй контур, длина которого более 80 м;
- В том случае, если радиаторы или теплый пол не прогреваются равномерно, а развоздушивание или увеличение скорости основного насоса никаких результатов не приносят.
Установку дополнительного насоса в систему отопления рекомендуется осуществлять через анулоид (гидравлический разделить, гидрострелка). В таком случае, каждый контур отопительной системы можно подключить отдельно, в результате чего, давление теплоносителя можно выровнять или отрегулировать в зависимости от длины контуров.
Конструкция гидравлического разделителя достаточно проста, и чем-то напоминает обычный коллектор, на котором также есть патрубки и штуцера под развоздушиватели. Однако, диаметр гидравлического разделителя больше, а его основной задачей, является разделение отопительных и котловых контуров.
Также, монтаж нескольких насосов в системе отопления и гидроразделителя актуален в том случае, если в доме установлен пиролизный котел длительного горения. И дополнительные насосы, и гидрострелка, позволяют повысить эффективность отопительной системы в данном случае.
