Из чего состоит система
Теперь давайте проследим весь путь воды из колодца/скважины до самого отдаленного от источника водоразборного крана.
Заводим воду в дом
Итак, мы имеем источник воды недалеко от дома. От него в дом под землей прокладывается водопроводная труба. Она должна лежать ниже уровня промерзания грунта либо быть уложена вместе с греющим кабелем.
Соблюдение безопасного расстояния – залог качества питьевой воды
Труба от источника подсоединяется к насосной станции. Либо, если в скважине стоит погружной насос, к гидроаккумулятору. Перед насосом всегда устанавливается обратный клапан, чтобы вода из него не вытекала обратно в источник.
Если вода нужна не только в доме, но и во дворе, после гидроаккумулятора на выходящую из него трубу ставится тройник с краном. Домашняя труба ведет в систему очистки воды, на выходе из которой снова монтируется тройник, разделяющий потоки на холодную и будущую горячую воду.
Теперь подробнее о том, как правильно своими руками подключить гидроаккумулятор. Он может быть автономным или являться частью насосной станции в зависимости от того, какой насос вы используете – погружной или поверхностный.
Фото узла подключения
Даже с пояснениями к картинке довольно трудно понять, из чего состоит узел и каково предназначение каждого фитинга.
Тройник со сливным краном
Далее начинаются отличия:
- Если используется насосная станция, останется только подключить к ней собранный узел, так как манометр и реле давления идут с ней в комплекте.
- Если насос находится в скважине, то следующим шагом станет подключение через американку пятивыводного штуцера. На приведенной ниже схеме указано, для чего служит каждый вывод.

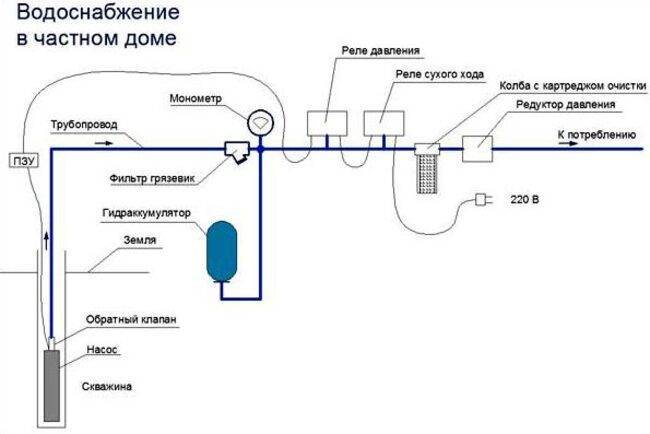

Схема водоснабжения дома – гидроаккумулятор и насос разделены
На трубу, ведущую к гидроаккумулятору, «сажается» фильтр тонкой очистки или станция подготовки воды.
Схема подключения фильтра
Вот теперь можно заняться внутренней разводкой.
Внутренняя разводка
Чтобы подвести воду ко всем «потребителям», нужно купить трубы и всевозможные соединительные элементы. Сколько их потребуется? На этот вопрос поможет ответить схема с указанием всех элементов системы с нанесенными на неё расстояниями.
Даже такая примитивная схема поможет определиться с материалами
Но для начала нужно решить, какой способ подключения использовать.
Последовательное подключение выполнить проще и обойдется это дешевле. Но при таком соединении при одновременном включении нескольких кранов напор в самом удаленном от гидроаккумулятора будет низким.
Коллекторное подключение предполагает подводку отдельной линии к каждому прибору. Все они выходят из общего коллектора, установленного на вводе. Такая схема обеспечивает равный напор во всех точках водопотребления. Но стоимость водопровода будет значительно выше.
Схема коллекторного подключения
Первый способ подходит только для домов с небольшим количеством потребителей и малой протяженностью водопровода. Второй более практичен и эффективен, если речь идет о частном доме, в котором проживает большая семья и установлено все необходимое оборудование.
Поэтому далее будет дана инструкция именно для коллекторного подключения.
После тройника, делящего общий поток на холодную и горячую ветки, на трубопровод холодной воды устанавливается коллектор с нужным количеством выводов. На каждом из них должен быть запорный кран.
Коллектор холодного водоснабжения
Вторая труба после тройника подключается к входному патрубку водонагревателя.
Ввод и вывод труб из электрического водонагревателя
Выходящая из водонагревателя труба также снабжается коллектором, от которого линии расходятся к отдельным потребителям.
Если все продумать заранее и выполнить работу аккуратно, весь узел перекачки, очистки, подогрева и распределения воды можно уместить на небольшой площади – в углу помещения, шкафу или нише.
Следующие иллюстрации помогут вам лучше представить, как выполняются разные этапы работ:
Назначение и виды гидроаккумуляторов
Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.
Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.
Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.
Не путайте с расширительным баком
Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.
В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +900С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +300С.
Классификация гидроаккумуляторов
Она осуществляется по следующим критериям:
- Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.
- Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.
- Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.
Преимущества использования гидроаккумуляторов в схемах водоснабжения
Гидропневмобак решает ряд проблем:
Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
Обеспечивает стабильность давления в трубах
Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов
Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.
Особенности летнего внешнего водопровода
Руководствуясь сезонностью проживания да приусадебном участке, определяют способ подводки к дому внешнего магистрального трубопровода. Для загородной дачи с периодическим посещением в теплый период рекомендуется провести водопровод из колодца к жилому строению по летней схеме.
При подходящей глубине шахты допускается оборудовать систему поверхностной помпой. Для предотвращения негативного воздействия на агрегат осадков и солнца сооружается специальный навес, позволяющий сэкономить на обустройстве кессона.
Летний внешний водопровод.
Сокращению расходов способствует размещение труб, соединяющих источник с домом, в мелких траншеях. Минимальная глубина выбирается с учетом вероятности повреждения магистрали при обработке огорода.
Внутрь жилого строения водопровод подводится через цоколь или стену, уменьшая затраты на создание отверстия в монолитном основании.
Недостатком внешней разводки по летней схеме является необходимость слива жидкости из системы при прекращении пользования насосной станцией. При укладке подземной части трубопровода создается уклон в направлении источника, позволяющий воде свободно вытекать из труб через отвод с запорной арматурой.
Трубопровод в дом
Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.
Устройство трубопровода
Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.
Как работает гидроаккумуляторный узел
Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:
- Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
- По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
- По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.
В работе гидроаккумуляторного узла участвуют следующие элементы:
- Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.
- Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
- Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
- Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.
Пример комплектации насосной станции с насосом «Малыш».
Для автоматической насосной станции потребуются (минимальная комплектация):
— насос Малыш 750 р.
— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)
— фильтр грубой очистки 50р.
— гидроаккумулятор, емкость мин.20 л– около 1000 руб.
— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.
— манометр на 6 атм. 160 р.
— реле давления модели РДМ 5 цена ок.500р.
— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.
— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.
Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака.
Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.
Монтаж автономного водопровода своими руками
Если выбирать колодец или скважину глубиной более 20 метров, то первый вариант недорогой, но вода не всегда пригодна для питья. Потребуется устанавливать фильтры, которые нуждаются в периодическом обслуживании. Второй вариант лучше, хотя и дороже. Пробурив грунт до артезианской воды можно наслаждаться ее чистотой. Но сложность вызывает не принятие решения, а монтаж трубопровода.
Проектирование
Это первый этап, но самый важный. Помимо графической схемы автономного водоснабжения придется произвести расчеты. Учитывается потребность в холодной и горячей воде. От этого зависит диаметр труб. Оборудование выбирается, исходя из мощности (производительности). Это объем жидкости, перекачиваемой в час.
Не нужно забывать, что воду необходимо поднять на поверхность, передать по трубопроводу и создать в системе давление, которое должно быть для работы газовой колонки. Обратный клапан в системе нужен для того, что она не опустошалась, когда насосное оборудование не функционирует. Потребуется кран для сброса давления и стравливания воды.
Где бы не находился частный дом, трасса прокладывается ниже уровня промерзания грунта. На дно траншеи укладывается щебень для дренажа. При этом должен быть выдержан наклон в сторону колодца или скважины на случай, если потребуется стравливать систему самотеком. Трубы могут быть:
- Металлическими. Подвержены коррозии, обрастают внутри, но подходят для систем любого типа, включая отопительную.
- Пластиковыми. Не подходят для передачи горячей воды. Стоят дешево, не ржавеют, служат долго.
- Металлопластиковыми. Оптимальный вариант, подходящий для любых систем. Не поддаются коррозии, выдерживают температуру до 95 градусов по Цельсию.
Если речь идет о монтаже своими руками нужно учитывать, что для пластика и металлопластика потребуется специальное оборудование и переходники. Железную трассу можно смонтировать ручными приспособлениями. Правда, нужен будет сварочный аппарат, болгарка и инструмент для нарезания резьбы. Если сборка вызывает сложность, можно обратиться к специалистам.

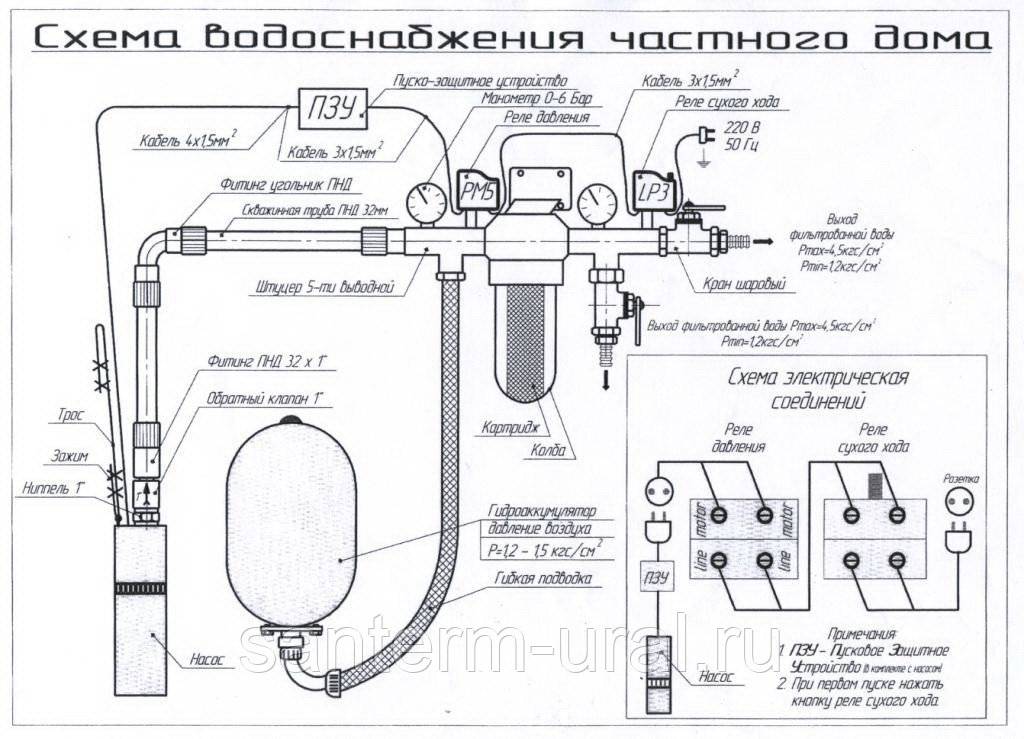

Последовательность включения оборудования
Есть множество публикаций, которые описывают системы водоснабжения частного дома. Львиная доля посвящена характеристикам и эксплуатационным параметрам. Но как смонтировать автономный водопровод? Все элементы подключаются в определенной последовательности.
От источника до потребителя вода проходит следующие контрольные точки:
- Забор воды в систему производится из колодца или скважины.
- Сетчатый фильтр исключает попадание песта и грунта в систему.
- Обратный клапан не дает возможности жидкости стекать в обратном направлении при отключении насоса.
- Фильтр грубой очистки улавливает твердые взвешенные частицы и илистые загрязнения.
- Насосная станция обеспечивает принудительную циркуляцию воды при необходимости.
- Блок контрольно-измерительных приборов позволяет контролировать рабочие параметры водопровода.
- Фильтр тонкой очистки абсорбирует оставшиеся примеси, оставляя воду чистой, пригодной для употребления.
Набор средств, с помощью которых реализована система автономного водоснабжения частного дома может отличаться, но эти отличия незначительны. Главная особенность – в первую очередь прокладываются трубы. А для этого нужен готовый проект трубопровода с расстановкой всех необходимых элементов.
Бурение скважины на воду
Виды бурения зависят от глубины залегания водоносного слоя и бюджета:
Ручное бурение
Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.
Ручное бурение скважины на воду
Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.
Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.
По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.
Наглядно процесс ручного бурения показан на видео
Ударно-канатное бурение скважины
Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.
Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.
Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.
Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.
Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.
Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.
Механизированный способ забивания скважины показан на видео
Используется буровая установка «Стронг Гидро СБУ 60».
Ударно-вращательное бурение скважин
Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.
Гидродинамическое бурение скважины
Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.
Материал подготовлен для сайта www.moydomik.net
На видео гидробурение скважины
Выполняется с помощью самодельной установки из дрели с помпой
Обсадка скважины на воду
После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.
Прокачка скважины после бурения
Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.
Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.
Водоснабжение частного дома из колодца и скважины: прокладка труб
Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).
Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять
При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.
Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:
- уложить их ниже глубины промерзания грунта;
- закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).
Глубокое заложение
Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.
При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу
Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.
При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.
Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона
Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.
Близко к поверхности
При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.
В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.
Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.
Герметизация входа в колодец
При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
Виды и способы водоснабжения частного дома
С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:
Централизованное водоснабжение дома
По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.
Подключение дома к центральному водоснабжению
Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:
обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;
получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);
получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;
проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;
выполнить тестирование системы.
Преимущества центрального водоснабжения: удобство, простота.
Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.
Автономное водоснабжение дома
Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.
Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:
доставка воды: привозная, грунтовая, из открытого источника;
подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.
Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.
Использование емкости (бака для воды)
Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.
Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.
Самотечная система водоснабжения – схема подачи воды из накопительного бака
В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.
Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.
Использование автоматической системы подачи воды
Схема автоматического водоснабжения частного дома
Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.
Именно о ней и поговорим более подробно.
Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:
1. Вода из открытых источников
Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»
Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».
Способы организации коммуникации
Водоснабжение из скважины для коттеджа или дачного участка может иметь схему с насосной станцией
При выборе агрегата важно учитывать глубину скважины на даче и общую производительность источника. Также к параметрам выбора насоса нужно отнести и общий объем воды, который вы планируете использовать
Итак, разбираемся в схеме устройства системы водопровода своими руками на даче при помощи насосной станции:
Основным элементом в такой схеме помимо насоса является гидробак ёмкостью от 100 до 500 литров. Такой резервуар будет служить накопителем для воды и одновременно распределять давление в системе водоснабжения. Результат — отсутствие пневматического удара и воздушных пробок в трубах. Гидробак работает по такому принципу: насос накачивает воду в ёмкость. Как только мембрана поднимается до определенного уровня, идёт сигнал о том, что бак полон. Когда уровень воды в резервуаре падает, насос снова работает на подачу воды в ёмкость.
Схема водоснабжения частного дома из колодца с гидроаккумулятором
Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.
Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:
- Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
- Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
- Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
- Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.
Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.
Сборка схемы водопровода из колодца
Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.
Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.
После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.
Система может комплектоваться фильтрами:
- грубой очистки (обязательно) – после ввода подающей магистрали в дом;
- тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
- углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).
