Схема вентиляции в частном кирпичном доме

Нормативы СНиП

Технические нормативы в отношении вентканалов в наружной стене регламентирует СНиП, стандарты разработаны для каждого из видов зданий. Для частных малоэтажных домов установлены следующие требования:

• внутристенная вентсистема должна быть предусмотрена в проектной документации;
• вентканалы не должны располагаться недалеко от каминов и печей;
• на решетках отверстий шахт должны отсутствовать вертикальные выступы;
• выходной вентканал системы должен находиться не более чем на 0,5 метра от конька крыши;
• расстояние от потолка до вентиляционного канала, согласно нормам должно быть не более 10 см;
• швы кладки с внутренней стороны труб должны быть сглаженными и герметичными;
• если толщина стеновых конструкций не превышает 0,38 метра, вентиляция может быть только однорядной, если она имеет большие размеры – обустраивают 2-рядную систему;
• оптимальный размер шахты — 14*14 см;
• в помещениях, где не предусмотрены окна, должна быть обустроена вентиляционная система дома;
• для кирпичной кладки рекомендуется использовать либо глиняный раствор, либо цементно-песчаный.

Требования:

1. минимальное поперечное сечение вентканалов из кирпича не может быть меньше 0,016 м2 при толщине стены 10 см;
2. сечение вентиляционного канала должно быть одинаковым по всей его длине;
3. длина всех каналов системы, ведущих в одну шахту должна быть одинаковой;
4. ветканал должен располагаться строго вертикально в отдельных случаях возможно отклонение не более чем на 30 градусов;
5. при низких температурах в горизонтальных воздуховодах и шахте эффективность системы снижается за счет уменьшения тяги, в этом случае необходима установка теплоизоляции;
6. во многом вопрос, как класть вентиляционные каналы, зависит от мощности источника энергии и подлежит инженерному расчету, так оптимальный размер 14*14 см актуален для 3,5 кВт;
7. расстояние внутренних каналов до проемов окон и дверей не должно быть меньше 0,4 метра;
8. толщина стены вентиляционной шахты рассчитывается для каждой конкретной системы, но не может быть менее ширины полнотелого кирпича.

Технические особенности вентканалов в кирпичной кладке

Первым этапом работ всегда является проектирование коммуникаций. В случаях частных домовладений необходимо четко придерживаться требований СНиП 2.04.05-86:

• запрещается обустройство воздуховодов без изначального утверждения соответствующих проектов;
• нельзя объединять вентиляционные и дымовые ходы;
• если толщина стен не превышает 38 см, кладка производится в один ряд;
• при толщине перегородок в пределах 64 см используется двурядная кладка;
• нельзя обустраивать вентиляционные каналы рядом с печами и каминами;
• нужно выбирать такие решетки, которые не обладают вертикальными выступами;
• выходной канал должен быть не ниже полуметра по отношению к коньку крыши;
• для однорядной системы оптимальное сечение выхода составляет 14х14 см.

Помещения, не имеющие окон, в обязательном порядке оборудуются выходом к вентканалу, в первую очередь, это ванная и санузел

Важно следить за проходимостью, чистотой решеток, установленных в продухи

Монтаж трубной системы и оформление проёмов для вентиляции

При обустройстве вентиляции в стене дома не обойтись без труб. Они являются одним из самых важных элементов коммуникации. Трубная система должна возвышаться над кровлей примерно на 1 м, тогда как под потолочным покрытием располагаются отверстия для притока воздуха. Воздушные потоки можно регулировать с помощью заслонок.

Чердачную комнату можно использовать для расположения здесь объединений вытяжных систем (например, кухни, туалета/ванной и сауны)

При этом очень важно, чтобы эти объединения были подкреплены надёжными уплотнителями. Если чердак предназначен или используется для других целей, то монтаж подобных соединений возможен внутри потолочного покрытия таким образом, чтобы они выходили на кровлю через чердак, где будет осуществлено утепление труб

Для стояков вытяжек естественных вентиляционных систем оптимальны трубы диаметром 150х125 мм, для стояков принудительной вентиляции подойдут трубные системы 125х100 мм, хотя это всего лишь рекомендация. Выбор наиболее подходящих трубных систем во многом зависит от задач, которые вы ставите перед вентиляционной системой, и ваших финансовых возможностей.

Во время установки трубы (они могут быть как пластиковыми, так и оцинкованными или бетонными) опускаются между стенками и заливаются цементом

Очень важно, чтобы выход вентиляционной трубы был герметичным. Для этого лучше использовать резиновый или силиконовый элемент

Обратите внимание! В случае необходимости пластиковые каналы могут делаться даже в стенах небольшой толщины. Можно также сделать проём из асбестоцемента в 120 мм

Впоследствии опустить в этот проём трубу и укрепить цементом. Саму же трубу можно выполнить, скрепив пару шиферных полуволн проволокой и закрепив на тумбе, которая выкладывается на уровне с перегородкой. В качестве альтернативы можно рассмотреть и другой вариант: по бокам перегородки уложить пару кирпичей и установить трубную конструкцию.

Отверстие для крепления, вырезаемое снизу вентиляционной решётки, должно быть хорошо заштукатуренным. Часть трубы, которая приходится на чердак, необходимо качественно утеплить (в помощь асбест или фольга). При этом нужно внимательно следить, чтобы расстояние от наивысшей точки до трубы, было не меньше 1 м.

Бывает, что проёмы делаются и тоньше – в ¼ кирпича. В таком случае тумбу можно заменить более лёгкой конструкцией из плоского шифера в 20 см, который вставляется в канал, скрепляется проволокой и далее штукатурится.

Обзор типичных ошибок

Самостоятельное обустройство вентиляционной системы в кирпичных зданиях часто сопровождается появлением повторяющихся ошибок. Во-первых, в помещениях без окон не предусматривают канал, в этом случае повышается влажность воздуха, на стенах образуются плесень и грибки. Для решения этой проблемы достаточно обустроить воздуховод с производительностью 15 м³/ч.

Наружную стену оснащают отверстием, полагая, что его будет достаточно для полноценного воздухообмена. В него нужно установить вентилятор, а окружающий кирпич защитить с помощью гидрофобного состава, чтобы в зоне «окошка» не скапливалась влага.

Чтобы улучшить циркуляцию воздуха в доме, межкомнатные двери можно оснастить вентиляционными решетками

Если во внутренних дверях не предусмотрены вентиляционные отверстия (достаточно щели у нижнего края полотна), будет нарушена эффективная цикличность потоков.Чтобы решить эту проблему, не искажая интерьерную композицию в помещениях, можно оснастить двери декоративными решетками или втулками, которые будут пропускать чистые либо отработанные воздушные массы. Общая их площадь может варьироваться в рамках 80-150 см².

Если в кирпичном жилище установлены пластиковые стеклопакеты, герметично отгораживающие внутренний микроклимат, вкупе с кустарной системой воздуховодов они могут привести к эффекту закупоривания помещений. Чтобы обеспечить полноценную работу каналов, можно оснастить окна специальными проветривателями, способствующими дополнительной циркуляции воздуха.

Требования к устройству

Вентшахта представлена системой, по которой воздушные потоки перемещаются одним из существующих способов:

• благодаря разнице в показаниях атмосферного давления и аналогичного параметра в комнате;
• за счет работающего вентиляторного устройства.

Вентсистема состоит из каналов, жалюзей, воздуходувов, располагаемых горизонтально, и шахт.

Принцип работы такой: воздушные потоки из здания втягиваются в каналы, просачиваются сквозь жалюзи, переходят в воздуходув и по шахте выводятся наружу. Регулировка потоков выполняется решеткой и специальными запорами.

В сооружениях, построенных из кирпичного материала, вентиляция монтируется в стенках или пазу, укрытом за плитами, и имеет минимальные размеры в половинку кирпича (140 на 140 мм).

Если в здании отсутствуют кирпичные перегородки, монтируется накладной вентканал, размеры которого составляют 100 на 150 мм. Для обустройства таких систем используют гипсокартонный материал или гипсошлак, а в комнатах с высокой влажностью – бетон. Кроме того, воздуховоды изготавливают из пластика, металла и асбестоцемента.

Существуют определенные требования, которые следует соблюдать при оборудовании вентканала из кирпича в частном доме:

• когда шахта расположена возле конька, вытяжное отверстие устраивается с превышением верхней отметки на пятьдесят сантиметров;
• если выходное отверстие расположено в стороне от конька, разрешается устраивать его на одинаковом уровне;
• обустраивая кухню, шахта делается высотой от одного метра;
• высота вентканала над кровельным перекрытием должна составлять один метр. В случае необходимости этот параметр увеличивается;
• при пониженной температуре в канале результативность системы понижается. Во избежание этого устраивается теплоизоляционный слой.

Выполнение кладки каналов: технические особенности

Кладка вентиляционных каналов из кирпича начинается с проектных работ. Для частного дома на начальной стадии составления проекта нельзя отходить от требований, изложенных в СНиП 2.04.05-86.

• Строительства воздуховодов без утвержденного проекта запрещается.
• Нельзя совмещать отводы дымовые и вентиляционные.
• При толщине стен до 380 мм кладка – однорядная.
• Если толщина стенной перегородки 640 мм – кладка выполняется в 2 ряда.
• Перед началом возведения выполняется нанесение очертаний канала при помощи шаблона и др.

Важно заранее определить технологию кладки Размеры вентиляционных шахт рассчитываются таким образом, чтобы обеспечить необходимую кратность воздухообмена в помещении. В качестве исходных данных берется мощность отопительной системы, обогревающей помещения:

• Размер канала (см): 14х14 – при мощности не более 3,5 кВт;
• 14х20 (см) – 3,5 – 5,2 кВт, соответственно.

Вид и параметры вентилирующих ходов в кирпичной кладке зависят от назначения здания, но в основном это квадратного сечения вертикальная шахта (140х140мм), выложенная в 2 кирпича во внутренних стенах. Ориентироваться нужно на такие параметры одинарного кирпича: его длина 250 мм, ширина 120 мм, высота 65 мм.

В домах с печным отоплением каналы для воздухообмена лучше всего размещать параллельно дымоходу печи, близко от него. Нагретый от отходящих газов воздух улучшает тягу и эффективность их работы. Если конструктивно это сделать сложно, тогда обустроенный в наружной стене отвод утепляется. Тем самым обеспечивается хорошая тяга. Для постоянно эксплуатируемого камина в доме должен быть предусмотрен автономный вентиляционный отвод. Через него попадающий в комнату от сгорания топлива дым выводится на улицу.

Какие ошибки допускают при сооружении вентиляции

Специалисты выделяют несколько ошибок, которые допускаются при возведении конструкции самостоятельно:

Кладка дымоходов и вентиляционных каналов.

1. Игнорирование системой в закрытых помещениях. Чаще всего это комнаты, кладовые, не имеющие окон. В них не циркулирует воздух, что приводит к быстрому размножению плесени, грибка. Исправить данную проблему можно, оснастив помещение искусственным источником подачи и вывода воздуха.
2. Трещины, отверстия в стене, через которые заходит холодных воздух с улицы. В таком случае необходимо заделать все трещины, а отверстия можно закрыть вентилятором или вытяжкой, которая будет предотвращать попадание холодного воздуха внутрь и выводить теплый наружу.
3. Не предусмотрены технические щели в дверях, чтобы воздух мог функционировать естественным образом. Оптимальными размерами дверных отверстий являются 80×80 или 150×150 мм. Если их нужно замаскировать, то для этого подойдет декоративная решетка.
4. Установка пластиковых окон. Они имеют самые высокие показатели герметичности, что делает невозможным естественную циркуляцию. Такая ситуация приводит к образованию химических веществ, которые выделяет пластик, грибка и плесени. Чтобы избежать таких проблем, нужно постоянно пользоваться системой проветривания помещения, установленной в пластиковом окне.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Как можно проверить работоспособность вентиляции

Чтобы проверить работу установленного устройства, выполните следующие действия:

1. Немного приоткройте окно квартиры и откройте дверь в туалет или ванную комнату.
2. Возьмите одну салфетку.
3. Затем нанесите ткань на отверстие вентиляционного вала.
4. Тканевый лист должен плотно прилегать к отверстию. Если лист не прилипает к отверстию, подумайте, почему так происходит. Это может быть серьезно забитый проток. В многоквартирных домах причиной засорения дымохода может быть воздуховод, забитый из-за соседей наверху.

Вы также можете проверить вентиляционную тягу с помощью спички, свечи или зажигалки. Пламя зажигалки должно качаться в сторону стебля. Считается, что чем больше угол отклонения, тем лучше вентиляция.

После осмотра рекомендуется закрыть открытые окна и двери и повторить испытание на вытяжку вентиляции. Таким образом, вы можете узнать, требуется ли дополнительное оборудование для внедрения микровентиляции.

Если вы обнаружите, что приток воздуха отсутствует, можно установить небольшую решетку на дверь или поверхность стены.

Главное, учесть, что вентиляция в туалете в частном доме необходима, она будет держать помещение всегда сухим, тем самым увеличивая срок ремонта помещения.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

• Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
• Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

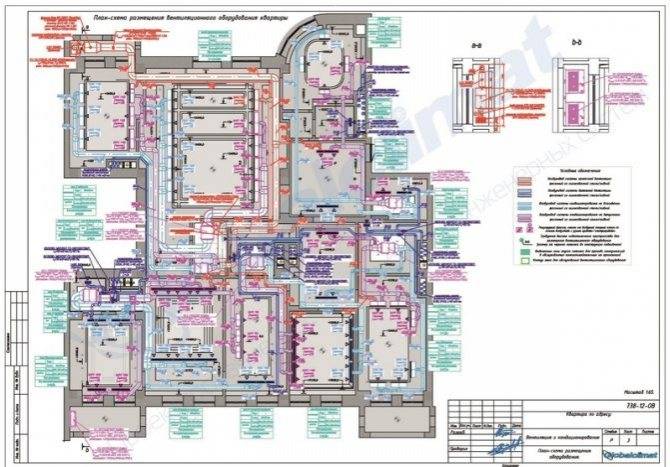

Пример проекта

предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Вентиляция в жилом доме своими руками

Прежде чем браться за проектирование вентиляции в частном доме и строительство своими руками необходимо собрать всю нужную техническую информацию: площадь дома общую, площадь всех помещений в отдельности, количество помещений, материал из которого построен дом и перегородки, наличие или отсутствие вентиляционных каналов, наличие пластиковых или деревянных дверей, и окон и т. д.

Владея информацией о нормативах воздухообмена согласно СНиП 2.08.01-89 определяем общее количество воздуха в час для всего дома и для каждого помещения.

После этого необходимо определиться с выбором системы вентиляции: естественной, принудительной или смешанной.

Для естественной вентиляции в уже построенном доме где нет вентиляционных каналов необходимо проектировать вентиляцию в трубопроводах. Для этого необходимо сделать чертёж со всеми размерами и местами прохода трубопроводов через стены и перекрытия.

Применение дефлекторов для естественной вентиляции

В каждом доме есть помещения, в которых большого воздухообмена не требуется, это: кладовки, подсобные помещения, коридоры и проходы, подвальные помещения. Для экономии финансов не надо везде устанавливать принудительную вентиляцию. Для улучшения вытяжки из этих помещений рационально применить дефлекторы. Они работают от ветра. Единственный недостаток — это необходимость выхода дефлектора на улицу. В закрытых помещениях он не работает. Для увеличения тяги в трубопроводах естественной вентиляции рекомендуется установить в трубе электрическую лампочку. Лампочка, нагревая воздух в трубе, будет увеличивать общую тягу.

Выбор труб для вентиляции

Ассортимент материала для вентиляционных труб небольшой, это:

• чёрный металл;
• оцинкованный лист;
• нержавейка;
• пластмассовые трубы.

Металл имеет небольшие, но всё-таки недостатки:

• чёрные трубопроводы ржавеют и требуют защиты;
• оцинкованные служат дольше, но через некоторое время начинают ржаветь на стыках;
• нержавейка лучше всех, но очень дорогая.

Изготовление и монтаж металлических трубопроводов требует специальных навыков и оборудования.

Исходя из практичности материалов пластмассовые трубы из ПВХ наиболее подходящий вариант. В продаже есть ассортимент пластмассовых труб разных диаметров с уже готовыми отводами под разными углами, резиновыми уплотнителями, хомутами, переходами и прочими аксесуарами. Застройщику надо только определиться с диаметром.

Расчёт диаметра трубопроводов

Как сделать расчёт трубопроводов и приточную вентиляцию в частном доме без ошибок?

Расчёт диаметра трубопроводов в домашней вентиляционной системе это курсовая работа. Изучать целую науку для того, чтобы сделать вентиляцию в доме вряд ли целесообразно. Чтобы подобрать необходимые диаметры необходимо руководствоваться общими показателями воздухообмена, описанных вначале статьи. Для контроля надо взять санитарные нормы воздухообмена на одного человека. Сравнив показатели выбрать большее значение. Этот вариант подходит для многодетной семьи или для большого дома где проживает несколько семей.

Выбрав объём воздухообмена в м3/ч, подберите подходящий вентилятор по производительности. Его показатели находятся в паспорте или на бирке, установленной на корпусе. Диаметр всасывающего патрубка для вытяжной вентиляции и диаметр подающего для приточной и будет равён диаметру  вентиляционных трубопроводов. При подборе вентилятора его производительность надо увеличить на 15-20% для учёта внутреннего сопротивления воздушному потоку. Это связано с поворотами труб под разными углами и сопряжениями фасонных частей.

Советы:

• запомните, вытяжное отверстие должно находиться вверху комнаты, а отверстие подающего трубопровода внизу;
• трубы, выходящие на крышу должны быть теплоизолированными. Если этого не сделать зимой в трубе будет образовываться наледь, вплоть до закупоривания вентиляции.

Как создается укладка каналов для вентиляции из кирпича

• Характерности устройства
• Вытяжная шахтная система
• Требования к каналам вентиляции
• Процесс кирпичной кладки собственными руками Инструмент который понадобится

Трубчатый канал в стене из кирпича

Системы вентиляции в каждом доме выполняют основную функцию. Укладка каналов для вентиляции из кирпича дает возможность решить одну из проблем в обеспечении работы подобной системы.

Каналы вентиляции предназначаются для выведения отработанного воздуха из помещения.

В зависимости от того, из чего выполнен дом, конструкция вытяжной вентиляции может быть разной. В этом направлении предлагается много типовых схем и устройств. Если стены сооружения кирпичные, то укладка каналов для вентиляции из кирпича напрашивается сама по себе.

Технические особенности вентканалов в кирпичной кладке

Первым этапом работ всегда является проектирование коммуникаций. В случаях частных домовладений необходимо четко придерживаться требований СНиП 2.04.05-86:

• запрещается обустройство воздуховодов без изначального утверждения соответствующих проектов;
• нельзя объединять вентиляционные и дымовые ходы;
• если толщина стен не превышает 38 см, кладка производится в один ряд;
• при толщине перегородок в пределах 64 см используется двурядная кладка;
• нельзя обустраивать вентиляционные каналы рядом с печами и каминами;
• нужно выбирать такие решетки, которые не обладают вертикальными выступами;
• выходной канал должен быть не ниже полуметра по отношению к коньку крыши;
• для однорядной системы оптимальное сечение выхода составляет 14х14 см.

Помещения, не имеющие окон, в обязательном порядке оборудуются выходом к вентканалу, в первую очередь, это ванная и санузел

Важно следить за проходимостью, чистотой решеток, установленных в продухи

Полезные рекомендации

Если прочитав вышеописанную информацию, вы решились самостоятельно организовать систему воздухообмена, то наверняка желаете получить полезные наставления.

Мы это понимаем и представляем вашему вниманию несколько важных рекомендаций.

Пример кладки шахты (а – для полуторного ряда, б – для двойного)

• Кладка вентиляционных каналов из кирпича должна выполняться из полнотелых образцов. При этом нельзя забывать про правила перевязки. Лучше всего спроектировать данный элемент заранее.
• Как правило, размеры вентканалов кирпичной кладке составляют 14х14 см, в свою очередь дымоотводы должны быть немного больше – 27х14 см. При этом толщина стенок между должна быть не менее половины кирпича.
• Если вы хотите добиться правильной формы и не допустить засорения шахт, вставьте в них специальные инвентарные буйки. По сути это пустотелая коробка, выполненная из фанеры.

• Для создания каналов можно использовать обычный раствор из цемента и песка. Перед нанесением кирпич рекомендуется смочить водой, чтобы улучшить его схватываемость.
• Каналы рекомендуется делать гладкими, то есть без каких-либо шероховатостей. Также не желательно наличие выступов или впадин, так как они препятствуют нормальной циркуляции воздуха.

Позаботьтесь о резке кирпича для создания отверстий. Как правило, данная операция вызывает у многих людей затруднения

Если возникает необходимость создания отвода, то его длину нужно сделать не более 100 см, а угол наклона не менее 60 градусов, относительно горизонта.

При этом сечение в обоих частях канала должно быть равным, в противном случае будет наблюдаться снижение эффективности тяги. Для кладки наклонных участков нужно использовать отёсанный кирпич под нужным углом.

В местах непосредственной близости с деревянными конструкциями, необходимо создать разделку из негорючих материалов. Для этого прекрасно подойдет асбест.

Также требуется увеличить толщину стен канала: до 40 см, если конструкция не защищена, и до 25 см, в противном случае.

Для кладки лучше всего использовать двойной силикатный кирпич м 150, так как он обладает требуемым коэффициентом морозостойкости и теплопроводности. Впрочем, допускается использование и других образцов.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Сколько систем будет проходить в одной шахте?

Как я уже сказал в пункте 2, на каждую отдельную зону санузлов требуется своя шахта водоснабжения и канализации. Под отдельной зоной стоит понимать санузлы, расположенные в разных частях дома, в радиусе более 2 метров друг от друга. Если санузлы расположены друг под другом на разных этажах — шахта будет одна общая.

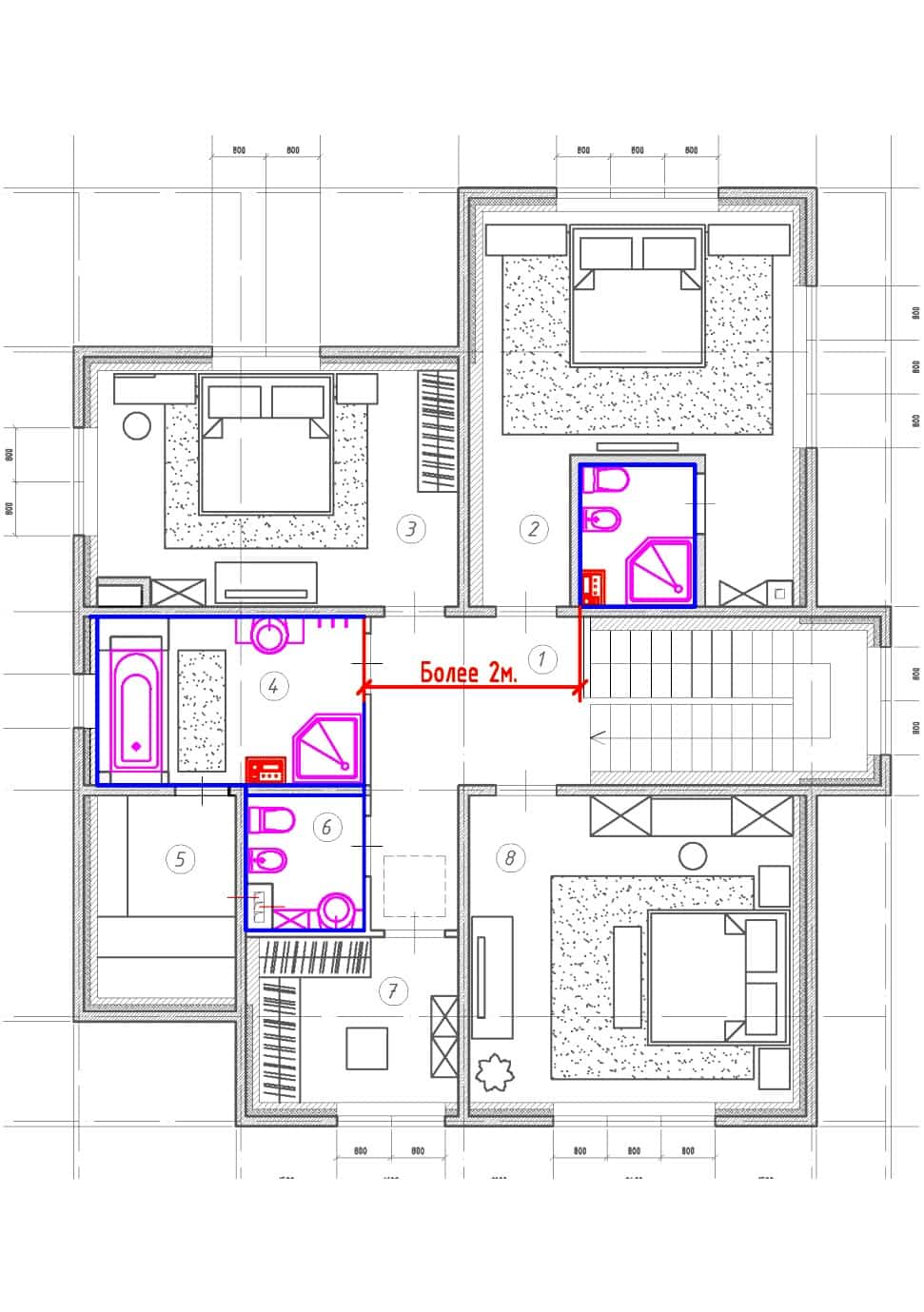

Расстановка шахт вентиляции в частном доме

Прокладывать трубы отопления отдельно от труб водоснабжения и канализации нет никакой необходимости. Для коттеджа до 800 м2 требуется 1 подъем труб отопления и теплого пола на этажи. Если коттедж без теплого водяного пола, целесообразно прокладывать трубы отопления в одной шахте с трубами водоснабжения и канализации.

Шахты отопления, водоснабжения в проектировании

Отопление и теплый пол в одной шахте

Если частный дом с теплым водяным полом, целесообразно выделять отопление и теплый пол в единую шахту и прокладывать их отдельно от канализации и водоснабжения. Возможно размещать трубы в штробах стен, но крайне нежелательно с точки зрения ремонта и обслуживания.

Для коттеджа более 800 м2 требуется 2 и более подъемов труб отопления и теплого пола на каждый этаж. Целесообразно разделять шахту отопления и теплого пола от шахты водоснабжения и канализации.

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

1. Приемлемые финансовые затраты на установку и эксплуатацию.
2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

• Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
• Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».
