Что представляет собой двухоборотный гидрозатвор для ванной
Двухоборотный сифон является аналогом коленного отвода, однако отличается более сложным устройством гидрозатвора. Сливная труба устройства соединена с выходным патрубком сантехнического оборудования. В этом месте дополнительно установлена решетка-фильтр, задерживающая волосы и шерсть животных. Она плавно переходит в колено, соединяющееся с другой трубой, которая направлена в сливную канализацию. Последний элемент расположен под небольшим уклоном.
Как пользоваться гидрозатвором, выполняя его прочистку? Для этого некоторые модели двухоборотных сифонов дополнительно могут быть оснащены смотровыми отверстиями, которые плотно закрываются пробками, что дает возможность выполнять ревизию и очистку полости гидрозатвора от загрязнений. Они находятся в нижней точке устройства. Функцию отверстия может исполнить съемный фрагмент колена, расположенного в верхней части устройства.

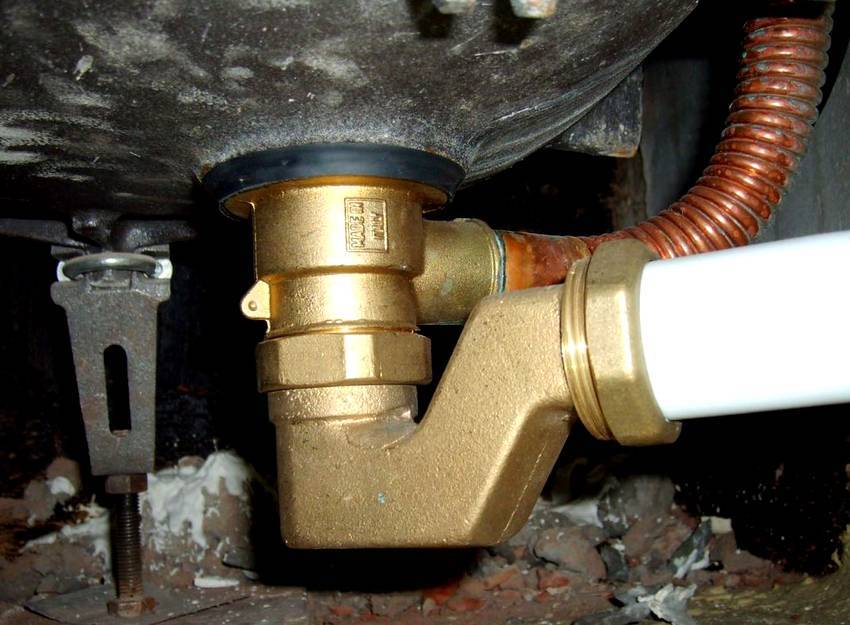

Двухоборотный гидрозатвор для ванной — это аналог коленчатого, но является более сложным устройством
Сифоны двухоборотного типа изготавливаются из полипропилена. Более дорогостоящие модели элитного класса могут быть выполнены из латуни с хромированной поверхностью. При установке таких изделий понадобится специальный инструмент, оснащенный мягкими губками, что исключит вероятность повреждения зеркальной поверхности устройства.
Гидравлические затворы бутылочного типа характеризуются прочностью, надежностью и долговечной эксплуатацией. Конструкция легко регулируется благодаря движимым составным элементам. Она легко монтируется и может быть установлена даже в узких местах.
Как устроен сифон с разрывом
Согласно требованиям СНиП, на сливных гарнитурах раковин или моек предприятий общественного питания должна иметься воронка с разрывом струи для канализации. Наличие подобного элемента рекомендовано и для домашних (бытовых) раковин на кухне. Этот элемент не представляет сложности, однако, для его обустройства необходимо правильное понимание принципа действия.
Если в канализации возникает засор, стоки не могутвыводиться обычным образом. Уровень воды в трубах повышается, жидкостьвыводится в раковину. Если имеется сборка из нескольких моек, подключенных кодной общей трубе, стоки окажутся в каждой из них. На предприятияхобщественного питания каждая мойкапредназначена для выполнения отдельной задачи. В одной происходитпервичная очистка посуды, другая нужна для основной помывки, третья служит дляополаскивания чистых предметов. Везде используются собственные моющие идезинфицирующие средства. Подъем сточной воды вызовет смешивание жидкостей. Этосоздает опасность возникновения инфекционных заболеваний, и просто противоречитправилам санитарии. Из канализации в раковину могут проникать болезнетворныебактерии, что чревато возникновением кишечных инфекций и прочих проблем.
Воздушный разрыв в канализации предназначен дляисключения подобных ситуаций. Он позволяет исключить обратное попадание стоковв раковину. Для этого выпускная труба под раковиной разрезается, в нижней частиустанавливается приемная воронка.Между ней и точкой слива(верхней трубой) делается воздушный зазор не менее 20 мм (согласно требованиямСНиП, ГОСТ и санитарных нормативов).
Подключение моек к канализации с разрывом позволяетизбежать попадания стоков в раковины. При появлении засора, стоки поднимаютсяпо трубе, достигают приемной воронки, и выливаются на пол (чаще для этогоустанавливают специальный приемный бак). Воздушныйразрыв канализации исключает обратный ток воды в мойку, позволяетсохранить чистоту сантехники. Необходимо после приемной воронки устанавливатьгидрозатвор, чтобы исключить попадание в помещения канализационных газов. Этоважный момент, так как дурные запахи из моечных отделений кухни проникают в технологическиецеха кухни и обеденные залы. Бакразрыва струи канализации подключается к системе через собственныйгидрозатвор и обратный клапан, чтобы исключить его наполнение через сливнуюгарнитуру.
Разнообразие дизайнерских решений
Сегодня в продаже можно встретить множество сухих трапов, которые имеют свою, уникальную конфигурацию. Существует три основных вида трапов, в зависимости от формы:
- угловые;
- круглые;
- прямоугольные.
Угловые трапы монтируются в углу (отсюда и название) и являются практически незаметными. Прямоугольные и круглые приспособления разрешается устанавливать в любой части ванной комнаты. Большую популярность на рынке сантехники имеют пластмассовые, стальные и комбинированные модели.
Решётки для трапа отличаются по рисунку щелей, перфорации и т. д. Ассортимент решёток невероятно широк. А также существуют изделия, которые имеют светодиодную подсветку. Оснащённый подсветкой слив способен создать неповторимую атмосферу в ванной комнате. Однако и стоимость на такое приспособление выше.
В зависимости от конструкции, трап устанавливают по центру пола или в любом углу, а решетка может играть декоративную роль, дополняя интерьер
Бюджетных вариантов тоже довольно много, поэтому подобрать необходимый вариант для конкретного случая не составит труда. Стоит запомнить, что внешний вид устройства второстепенен
Главное, на что необходимо обращать внимание при выборе такого устройства — технические характеристики. Это позволит приобрести эффективное изделие, которое прослужит много лет
Разновидности сантехнических сифонов
Теперь понятно, зачем нужен сифон, осталось разобраться с существующими видами. Рассмотрим классификацию на примере некоторых устройств.
Элементарные гофрированные устройства

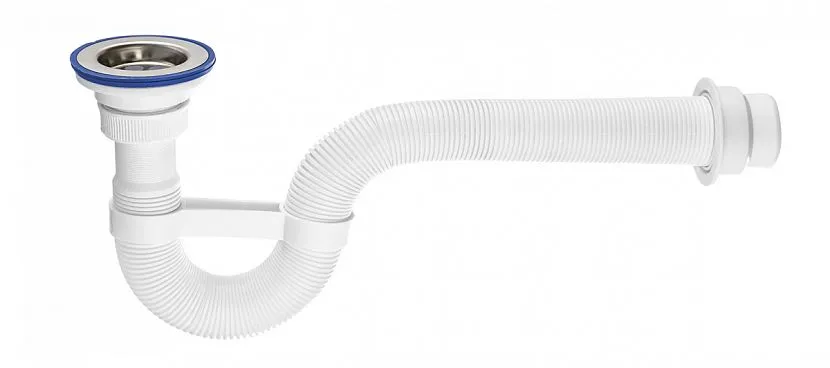

Гофрированный сифон считается самым простым, он представляет собой трубку, гофрированную по всей площади. Устанавливается она на подвижном каркасе. Чтобы получить гидрозатвор в такой конструкции, на этапе установки следует изогнуть ее правильным образом.
Сама по себе трубка не будет удерживать заданную ей форму, поэтому придется позаботиться о фиксации ее в правильном положении. В этом случае на помощь придут специальные пластиковые хомуты.
Гофрированный сифон с длинной гибкой трубкой и ограничителем для выставления уровня изгиба Источник stroykray.ru
Такие шланги считаются практичными, не вызывают сложностей в установке, к тому же такие элементы легко взаимозаменяемы. В идеале подходят для раковин, у которых под низом катастрофически мало свободного пространства. У выпуска такой конструкции имеется только один узел, соединяющий слив. Соответственно риск образования протечек сводится к минимуму.
Недостаток такого составляющего в том, что он является цельным, соответственно, сделать к нему доборы невозможно. Также за счёт неравномерной внутренней конструкции жир на стенках будет скапливаться быстрее. Как следствие — сужение просвета и образование засоров.
Бутылочные приспособления
Приборы бутылочного типа считаются наиболее удобными по сравнению с гофрированными вариантами. Конструкция получается более жесткой, в нижней части присутствует вертикальный сосуд, оснащенный выводной трубкой внутри. Внешне данное приспособление очень похоже на обычную бутылку из прочного пластика.
Внутри такого приспособления также находится жидкость, играющая роль качественного гидрозатвора. Все остатки пищи, жировые накопления и любой мелкий мусор собираются в колбе. При затрудненном отводе воды достаточно просто открутить наконечник и промыть внутренность в проточной воде.
Классификация устройств
Используется две основные классификации:
- по особенностям конструкции;
- по способу вывода жидкости.
По конструктивным особенностям сифон для кондиционеров может быть 4 видов:
Устройство с гидрозатвором
Имеет дугообразную форму. Две трубки соединены между собой специальным элементом в виде колена. Колено играет роль гидрозатворного механизма. Такой вид сифонов прост и популярен, но имеет ряд недостатков: большой размер; отличная среда для развития грибка и бактерий, которые могут распространиться на сам кондиционер; при редком использовании вода в агрегате высыхает и от сифонов распространяется неприятный запах.
Агрегат с гидрозатвором и запахозапирающим механизмом
Он похож по конструкции на первый вид, но имеет небольшой клапан в виде шарика, ограничивающего распространение запаха из корпуса. Клапан свободно пропускает конденсат из сплит системы, но не даёт проходить жидкости и запаху из канализации. Такие модели дополняются устройствами сбора грязи и прочистки трубок.
Коробочное устройство для скрытого монтажа
Вся система вывода в канализацию конденсата расположена в квадратном (прямоугольном) коробе из пластика. К коробу подведены 2 трубки: от дренажа системы и в канализацию. Колено с шариковым запахозапирающим устройством расположено в коробе. Устройство работает по принципу поплавка при попадании воды в сифон, шарик, запирающий отверстие в канализацию, всплывает. Как только вода уходит из устройства, шарик под тяжестью своего веса снова запирает отверстие.
Сифон выполнен таким образом, что в случае необходимости его можно легко изъять из короба для прочистки и замены.
Сухой агрегат
Используется в случаях, когда нет возможности установить обычное устройство вывода конденсата. Сифон оснащён сжатой резиновой трубкой, которая отлично сдерживает распространение запаха. Он пропускает конденсат по капельному принципу: клапан раскрывается при прохождении жидкости и вновь сжимается.
Такой сухой сифон используется в комплекте с прямым переходником и воронкой.
По способу вывода жидкости сифон для дренажа кондиционера может быть 3 видов:
- с вертикальным выпуском;
- с горизонтальным выпуском;
- комбинированного типа.
Сифон для кондиционеров монтируется двумя способами. При возможности устройство прячут в стене. Для этого проделывается специальная ниша. Если возможности спрятать агрегат нет, его монтируют открытым способом, вдоль стены.
Производители сифонов для климатического оборудования:
- Profcool (Россия).
- Vecam (Италия).
- HL (Австрия).
Обслуживание контура дренажа
После монтажа системы отвода конденсата, необходимо заботиться о ее функциональном состоянии. Существует множество неисправностей, возникающих при эксплуатации и нуждающихся в немедленном вмешательстве.
Проблема. Чаще всего засоряется отверстие, через которое влага выводится в дренажную трубку. Причина в пыли и грязи, скапливающейся в отверстии. Мусор оседает и закупоривает трубку. Ванночка наполняется жидкостью и та начинает течь по стенам на пол.
Решение. Для избежания неприятных последствий, следует регулярно чистить и промывать трубку. Для промывки подойдут моющие средства, в составе которых имеется хлор, поскольку он максимально эффективно справляется с поставленной задачей.
Проблема. При неисправности регулятора давления, на испарителе могут появиться наросты льда. Причиной этого становится понижение температуры на улице, а в следствии и температуры фреона.
Решение. Для предотвращения неисправности, следует регулярно выполнять технический осмотр путей слива конденсата из сплит системы.
Проблема. Если кондиционер в зимнее время включен на обогрев, то трубка отвода влаги быстро замерзнет, что станет причиной поломки.
Решение. При отрицательной температуре на улице сплит-систему следует отключать. Можно купить низкотемпературный комплект, предназначенный для подогрева компрессора и дренажной трубки. В таком случае кондиционер сможет работать даже при температуре -25 градусов.
Проблема. Переизбыток или нехватка холодильного агента может стать причиной обледенения трубок и испарителя. Лед будет таять и стекать на пол.
Решение. Не забывайте следить за уровнем холодильного агента. Своевременно обращайтесь в сервисный центр для дозаправки.
Проблема. При поломке помпы дренажная система выходит из строя.
Решение. Оборудование лучше приобретать у официальных поставщиков и с ответственностью относиться к монтажу.
Проблема. Неправильный угол наклона дренажной трубки станет причиной застоя воды. В дальнейшем она будет капать на пол.
Решение. Придерживайтесь рекомендаций по созданию наклона еще на этапе монтажа.
Как в кондиционере возникает конденсат
Принцип работы кондиционера подобен устройству холодильника. Холодный испаритель обдувается струей воздуха, который при этом охлаждается и в таком виде поступает в помещение. Постоянно проходящий поток несет с собой значительное количество водяного пара, оседающего на холодной поверхности в виде капель воды. Если установлена низкая температура, испаритель покрывается толстым слоем наледи, которая в паузах тает. В сутки от небольшой установки может накопиться 20 и больше литров влаги, требующей организованного отвода. Если в помещении работает целая сеть установок, объемы конденсата становятся серьезной проблемой, требующей организованного решения. К наиболее удачным вариантам решения проблемы относят слив кондиционера в канализацию.
Критерии выбора
При выборе сифона для кондиционера необходимо принимать во внимание ряд важных моментов. В первую очередь необходимо обозначить участок для монтажа прибора и определиться с его размерами
Если позволяет помещение, то лучше приобрести встраиваемый в стену сифон: он не будет загромождать пространство, но в то же время прямой доступ к устройству будет всегда открыт. Также необходимо обращать внимание на пропускную способность сифона и при покупке сопоставлять её с объёмом конденсата конкретного кондиционера.
В противном случае может получиться так, что маленький сифон с низкой пропускной способностью будет не в состоянии обслужить мощную сплит-систему. Если же эксплуатация кондиционера будет носить сезонный периодический характер, то целесообразнее приобрести сухой сифон.
О том, как установить сифон от кодиционера в канализацию для дренажа, смотрите в видео ниже.
Какие бывают поломки и способы ремонта
Самостоятельно устранить можно только самые простые, небольшие поломки гидравлического затвора. Сложные причины выявляются специалистами.
В некоторых случаях необходима полная замена пришедшего в негодность элемента.
Срывает гидрозатвор
Определить срыв гидравлического затвора можно по наличию характерных звуков, которыми сопровождается слив воды.
Причин срыва гидравлического затвора несколько, а неприятные канализационные запахи могут появляться не только в результате замены сантехнических устройств, но и в процессе регулярной их эксплуатации. Чаще всего проблемы возникают при неправильном соединении элементов канализационной системы, нарушении в работе вентиляции или при появлении значительного засора.
Засор
Если использование вантуза или откручивание сифона не помогло избавиться от засора, то целесообразно воспользоваться сантехническим тросом.
Отвинчивание верхней гайки и нижнего крепежа на стыке сифона с канализационной системой, после чего снимается вся сифонная часть.
Погружение сантехнического троса в сливную трубу до уровня сопротивления. Прочистка засора вращательными движениями.
На заключительном этапе выполняется прикручивание сифона с гидравлическим затвором.
Профилактика
Чтобы избежать значительных скоплений накипи или любых других отложений в сливной системе, необходимо ежемесячно проливать внутреннюю часть сифона горячей водой с добавлением лимонной кислоты.
Также с этой целью могут использоваться специальные химические средства типа «Флокс» и «Ёрш».
Каждые полгода настоятельно рекомендуется выполнять замену потерявших эластичность и истончённых резиновых прокладок. Применение защитных решёток и сеточек предотвращает попадание крупных частиц мусора в трубу.
С целью предотвращения засорения стока в ванной выполняется периодическая чистка водного затвора от волос и другого мусора.
После того, как будет перекрыта подача воды, разбирается сифон «до колена» и выполняется его прочистка. После сборки конструкции стыки необходимо обработать при помощи специального водостойкого герметика. Следует помнить, что сифоны с любыми сколами или видимыми трещинами не ремонтируются и подлежат полной замене.
Система канализации в городских и загородных условиях обеспечивает комфортабельное проживание людей, а для полноценного функционирования сточных сетей необходимо правильно выбрать и установить гидрозатвор. Несмотря на кажущуюся простоту такого устройства, неправильный монтаж и использование неподходящего вида гидравлического затвора может стать одной из причин выхода канализационной системы или сантехнического прибора из строя.
Источники
- https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/suxoj-zatvor/
- http://TrubaMaster.ru/armatura/suxoj-zatvor-dlya-kanalizacii.html
- https://parilochka.com/materiali/suhoj-zatvor-dlya-kanalizatsii
- https://spark-welding.ru/kanalizaciya/princip-raboty-suhogo-zatvora.html
- https://SantehnikPortal.ru/kanalizatsiya/gidrozatvor.html
- https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/gidrozatvor/
Основные виды и параметры
При выведении конденсата из внешнего блока, казалось бы, чего проще, вывести трубку наружу и пусть он стекает. Но это запрещено правилами СНиП.
Традиционный сифон находится под всякой раковиной, установленной на кухне и в ванной квартиры. Разумеется, его допускается применять и для отвода дренажного конденсата из кондиционера в канализационную систему.
Сифон для дренажа кондиционера
Однако это не совсем удобно, так как изделие чересчур большое и занимает много пространства в помещении. В связи с этим изготовители таких устройств стали уменьшать их размеры, благодаря чему возникли новые виды приспособлений.
Традиционный сифон. Он имеет U-образную конфигурацию, при этом изгиб, соединяющий входящий и выпускной патрубок выступает в качестве гидрозатвора. Устройство простое в монтаже и уходе, но у него есть два недостатка:
- Жидкость в колене, если пользоваться периодически кондиционером, может просто испариться. Тогда в комнату будут проникать неприятные запахи.
- Сифон занимает большое пространство. Из-за этого его приходится скрывать в нишах стены, специально для этого сделанных. А затем закрывать декорированными панелями.
Сифон с шаровым клапаном. Такой гидрозатвор надежно предотвращает от проникновения зловонных запахов. Он устанавливается как снаружи, так и внутри стены.
Сифон для кондиционера VecamHL138. Этот сифон для климатического оборудования с запахозапирающим устройством представляет собой корпус в виде короба. Такое изделие предназначено для установки в нишу стены. Обладает запасной кассетой, которая используется на замену загрязнившегося сегмента. Корпус сделан из прозрачного пластика, что дает возможность наблюдать за состоянием гидрозатвора.
Сухой сифон (Tun5 cl). Такие устройства применяются в случаях, когда нет свободного места для установки обычных гидрозатворов. Перекрывает выход неприятных запахов благодаря сжатой резиновой груше внутри сифона. При движении жидкости, она раздувается, а затем снова смыкается. Такие устройства применяются с прямым или угловым фитингом.
По способу слива конденсата сифон для кондиционера с гидрозатвором бывает с вертикальным и горизонтальным размещением.
Задачи сифона
Насос для удаления кондиционерной жидкости обеспечивает соединение трубы вывода конденсатора и канализации.
Базовым условием качественной работы системы будет гидравлическая заглушка. Благодаря ей раствор вместе с запахом будут двигаться в одну сторону.
Сифон отвечает за решение таких основных вопросов:
- слив жидкости в сточные воды;
- отсутствие запахов в помещении;
- привлекательность конструкции.
Гидравлическая заглушка в кондиционере обеспечивается благодаря колену, которое всегда наполнено жидкостью. Вода препятствует распространению неприятных ароматов, которые могут идти из канализационных отсеков.
Когда жидкость постоянно выводится, она не застаивается в колене.
Для того, чтобы увеличить качество работы, в некоторых моделях есть запирающие клапаны, шарики или другие механизмы. Они не препятствуют попаданию жидкости в сточные воды и одновременно с этим защищают от запахов.
Как выбрать сифон для слива конденсата из кондиционера
Сифоны, устанавливаемые для отведения конденсата, различаются габаритами и конструкцией. При выборе модели учитывается несколько критериев:
- Диаметр выходного патрубка для отведения конденсата. Размер дренажного шланга должен соответствовать входу сифона.
- Оценивается свободное пространство для монтажа устройства. Габариты модели могут не вместится на отведенном участке.
- Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
- Пропускная способность узла должна соответствовать количеству конденсата. В характеристиках устройств указана необходимая информация. Сифон с низкой пропускной способностью не подходит кондиционерам с большим объемом конденсата.
- Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. При размещении сифона под солнечными лучами ультрафиолет быстро приведет их в негодность. В такой ситуации необходим скрытый монтаж.
Принцип работы сифона
Обычный сифон с гидрозатвором имеет U-образную форму. В колене, соединяющем впускной и выпускной патрубок, остается вода, являющаяся барьером выхода канализационных запахов. При использовании сантехнических приборов вода в гидрозатворе часто меняется, уровень не успевает уменьшаться. В случае с кондиционером поступление влаги неравномерное, если техника не работает, то конденсат не стекает. Гидрозатвор высыхает, в отсутствии водной преграды газы проникают в помещение.
Предотвратить неприятную ситуацию помогает обратный клапан для дренажа кондиционера. Устройство блокирует воздух и стоки канализации, а конденсат беспрепятственно пропускает. В качестве запирающего механизма используется шарик из АБС или пружинная мембрана.
Монтаж дренажной системы
От дренажного отверстия внутреннего блока кондиционера прокладывается гибкий шланг. Для его размещения в стене пробивается штроба.
Магистраль не должна делать резких поворотов, они препятствуют равномерному стоку жидкости. Допустим угол 45°.
До входа в канализационную трубу устанавливается сифон с гидрозатвором, отсекающий неприятные запахи. Монтаж выполняется с помощью обжимных гаек. На корпусе агрегата отмечено направление движения потока. Стрелка помогает определить вход и выпуск. Соединение с канализационной сетью выполняется с разрывом струи. После установки проводится испытание системы.
Оценка воздействия на здоровье
Опасность конденсата заключается не только в вероятном затоплении или поломке самого кондиционера. Главная угроза — вред для здоровья. Есть несколько факторов, способствующих комфортному размножению бактерий: тепло, грязь и вода. Чем не идеальные условия для развития различных заболеваний?
Грибки черной плесени могут стать причиной многих серьезных болезней, рак в том числе. Бактерии нередко становятся причиной воспаления легких. Смертность от “болезни легионера” весьма высока.
При засоре дренажного шланга следует отсоединить его и продуть. Если система была правильно смонтирована, без изломов, с противоположного конца должна вылететь скопившаяся грязь
Отвратительный запах – самое малое изо всех зол. Появление неприятного аромата явно сигнализирует владельцу климатической системы, что требуется проведение капитальной чистки дренажа.
Принцип работы сифона
Обычный сифон с гидрозатвором имеет U-образную форму. В колене, соединяющем впускной и выпускной патрубок, остается вода, являющаяся барьером выхода канализационных запахов. При использовании сантехнических приборов вода в гидрозатворе часто меняется, уровень не успевает уменьшаться. В случае с кондиционером поступление влаги неравномерное, если техника не работает, то конденсат не стекает. Гидрозатвор высыхает, в отсутствии водной преграды газы проникают в помещение.
Предотвратить неприятную ситуацию помогает обратный клапан для дренажа кондиционера. Устройство блокирует воздух и стоки канализации, а конденсат беспрепятственно пропускает. В качестве запирающего механизма используется шарик из АБС или пружинная мембрана.
Как выбрать сифон для слива конденсата из кондиционера
Сифоны, устанавливаемые для отведения конденсата, различаются габаритами и конструкцией. При выборе модели учитывается несколько критериев:
- Диаметр выходного патрубка для отведения конденсата. Размер дренажного шланга должен соответствовать входу сифона.
- Оценивается свободное пространство для монтажа устройства. Габариты модели могут не вместится на отведенном участке.
- Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
- Пропускная способность узла должна соответствовать количеству конденсата. В характеристиках устройств указана необходимая информация. Сифон с низкой пропускной способностью не подходит кондиционерам с большим объемом конденсата.
- Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. При размещении сифона под солнечными лучами ультрафиолет быстро приведет их в негодность. В такой ситуации необходим скрытый монтаж.
Соединение с канализацией
Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делают большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.
Установить сифон на кухне можно своими руками, это не составит особого труда
Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.
Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.
Подключение бутылочного сифона к канализации при помощи гофрированной трубки
Причины появления конденсата и пути сброса
Теплый воздух из помещения поступает в холодильный радиатор теплообменника. Там он охлаждаясь “отдает” всю влагу, содержащуюся в нем. Принцип появления конденсата можно продемонстрировать на простом примере. Если достать из холодильника любой предмет, то он сразу покроется капельками воды. Вот это и есть конденсат.
Количество конденсата зависит от влажности. Чем влажнее воздух, тем больше выделится в результате конденсата
Обратите внимание, бактерии в сухом воздухе размножаются гораздо быстрее, что может стать причиной респираторного заболевания. При работающем кондиционере следует чаще проветривать помещение
Коробчатая конструкция с шариковым запирающим устройством может устанавливаться как скрытым, так и открытым способом. Оснащена сменной кассетой для возможности замены загрязненной. При открытом расположении сифона через пластиковый прозрачный корпус удобно наблюдать за состоянием механизма
Зачем нужен отвод конденсата от кондиционера:
- Поскольку конденсат это преимущественно вода, а кондиционер — сложное электромеханическое устройство, их соседство может привести к ситуации с коротким замыканием и преждевременной поломке техники.
- Всего за сутки один кондиционер может выдать 20 литров конденсированной жидкости. А из офисного центра легко соберется целая тонна. Это серьезный риск затопления подвальных помещений.
- В стоячей воде быстро развивается плесень, бактерии и прочие болезнетворные микроорганизмы.
Предоставленных доводов вполне достаточно, чтобы понять, насколько важно правильно организовать дренажную систему для отвода воды от кондиционера
Виды и их характеристики
Сифоны для кондиционеров классифицируются по двум признакам: по типу конструкции и по методу отвода жидкости. По первому критерию выделяют 4 разновидности устройств.
Сифон с гидрозатвором
Прибор имеет классическое U-образное исполнение и представляет собой 2 трубки, соединённые между собой коленом. В колене постоянно присутствует слой воды, обеспечивая эффект гидрозатвора. Преимуществами такого сифона является простота конструкции, большой диаметр выхода, составляющий 40 мм, низкая стоимость и прозрачное исполнение трубок, что позволяет визуально контролировать уровень жидкости. К недостаткам относят некоторую громоздкость устройства и риск размножения в нём грибка и плесени, которые со временем могут перейти на саму сплит-систему.
При нечастом использовании сплит-системы вода в колене начинает пересыхать, а сифон становится источником неприятных запахов. Для предотвращения подобных ситуаций к сифону дополнительно подключают, например, стиральную машинку, благодаря чему происходит регулярная подпитка гидрозатвора. Оптимальной высотой жидкости в колене считаются 140-320 мм.
Сифон с гидрозатвором, оснащённый запахозапирающим клапаном
Конструктивно модель напоминает предыдущую, однако, дополнительно оснащена небольшим клапаном, выполненным в виде шарика и ограничивающим распространение неприятных запахов из корпуса. Клапан работает только в одном направлении, беспрепятственно пропуская воду и воздух к канализационной системе и блокируя их обратное движение. Принцип работы такого сифона состоит в следующем: под воздействием напора воды шарик поднимается вверх и обеспечивает свободный ток жидкости в канализацию. При ослаблении потока шарик благодаря собственному весу опускается и перекрывает отводной патрубок. Шариковые модели дополнительно оснащаются камерой-грязесборником, в которых производится сбор твёрдых частиц, вымываемых из патрубков конденсатом.

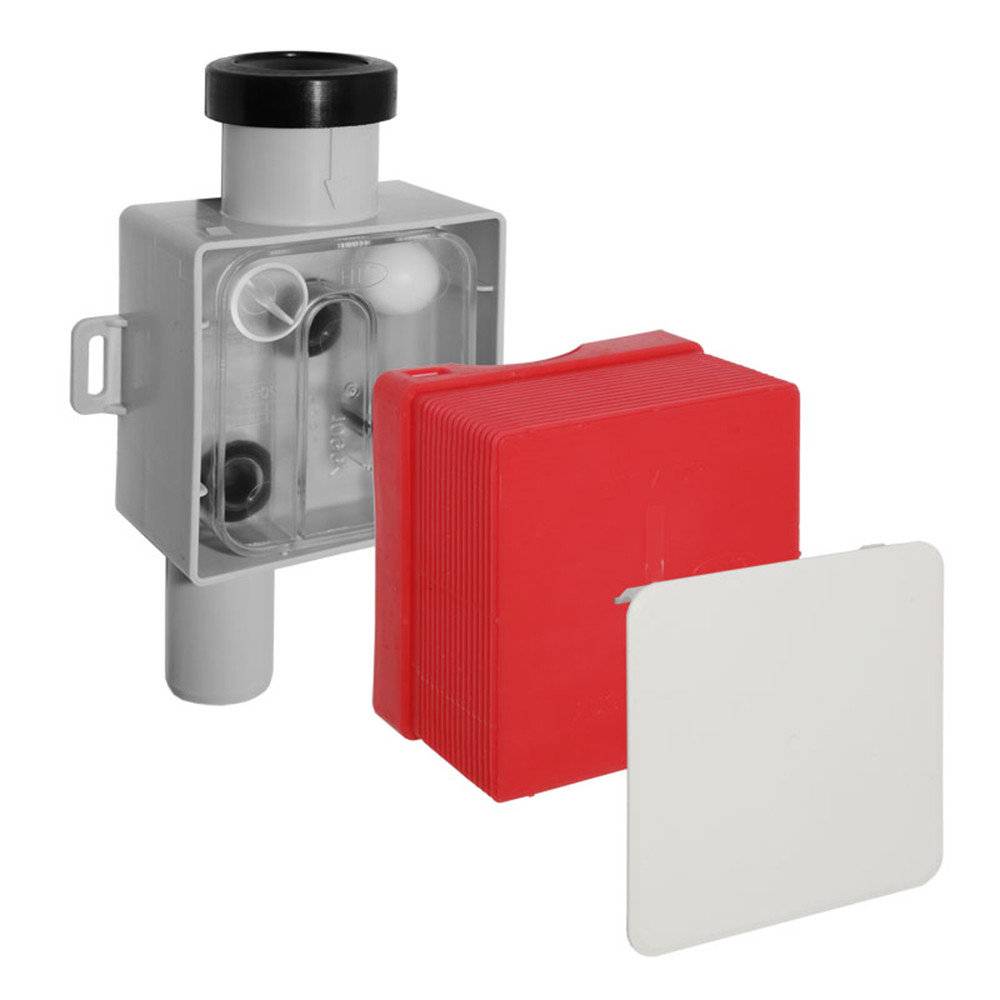

Сифон для скрытого монтажа
Особенностью этого вида является наличие пластикового короба, в котором расположен прибор. К коробу подходят трубки подачи и слива жидкости, а сам сифон имеет поплавковый тип конструкции с шариковым запахозапирающим клапаном. Модель предполагает вертикальный встроенный монтаж и устанавливается в стену. Корпус сифона часто имеет прозрачное исполнение, что облегчает визуальный контроль за гидрозатвором. Более того, кассета-сифон свободно извлекается их короба и при необходимости очищается от грязи.
Сухой сифон для систем вентиляции и кондиционирования
Устанавливается в тех случаях, когда выполнить подключение традиционного устройства не представляется возможным. Прибор оснащён резиновой трубочкой, отлично сдерживающей распространение неприятных запахов. Пропускание конденсата происходит по капельному принципу: при продвижении воды клапан открывается, а затем снова сжимается. Использование сифонов сухого типа осуществляется в сочетании с прямыми переходниками и воронками.
Преимуществами сухих сифонов является отсутствие риска промерзания, испарения конденсата и срыва гидрозатвора. Кроме того, в отличие от традиционных моделей, такие образцы не нуждаются в постоянном пополнении конденсатом и регулярном обслуживании, а также не склонны к образованию плесени и грибка. Сухие сифоны имеют компактные размеры и не засоряются, а капельный принцип обеспечивает высокую пропускную способность. Последнее свойство обусловлено отсутствием колен и прямым током жидкости.
По второму признаку классификации – способу сброса жидкости, сифоны могут быть вертикальными, горизонтальными и комбинированными. Вертикальный отвод характерен для моделей с гидрозатворами, тогда как горизонтальным или комбинированным способом отводить жидкость могут образцы сухого типа.
В отдельную категорию стоит выделить сифоны с разрывом струи. Данная система предусматривает разрыв потока конденсата, который становится возможен между выпускным патрубком, из которого стекает конденсат, и приёмной трубой. Иными словами, прямой контакт между поступаемой жидкостью и гидрозатвором отсутствует. Вода с высоты 2-3 см капает в воронку, где попадает в гидрозатвор, и при его переполнении уходит в систему канализации. Это предотвращает проникновение микробов из канализационной трубы в помещение и позволяет подвести к одной воронке несколько сбрасывающих жидкость труб.
Как сделать гидрозатвор для канализации своими руками
Как сделать гидрозатвор своими руками? Самая простая конструкция сифона представляет собой коленный гидравлический затвор, который можно сделать самостоятельно. Для его изготовления понадобится пластиковая труба, которая подбирается по диаметру слива. Ее следует изогнуть в виде буквы U. Далее к верхней части канализационной трубы необходимо прикрепить самодельный сифон, зафиксировав его при помощи муфт.
Диаметр гидравлического затвора может не совпасть с размером патрубка в месте присоединения к канализационной трубе. В этом случае можно использовать переходник в виде пластикового кольца, имеющего два разных диаметра, один из которых должен соответствовать размеру гидрозатвора, а второй – параметрам канализационного слива. Для надежности соединения уплотняющее кольцо следует обмазать силиконовым герметиком.
С помощью канализационных уголков можно изготовить своими руками гидрозатвор коленчатого типа
Чтобы создать сухой гидравлический затвор, можно использовать теннисный мячик, диаметр которого немного превышает размер трубы. Затем выполняется камера, в которой он будет находиться. Она соединяется с канализационной трубой. Мячик будет плавать, пока в затворе стоит водная пробка. После полного исчезновения воды мячик, как поплавок, опустится на низ камеры и перекроет сливную трубу.
Такой сухой гидрозатвор можно применять в морозную погоду. Если мячик примерзнет к трубе, проблему можно решить, обработав приспособление горячей водой.
Гидрозатвор является важным устройством для комфортной и надежной эксплуатации сантехнических приборов. Он препятствует проникновению в помещение неприятных запахов из сточной системы. От места установки устройства зависит выбор конкретного типа сифона, который можно с легкостью установить самостоятельно.
