Разновидности дымоходных дефлекторов
Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:
- ЦАГИ.
- Дефлектор Григоровича.
- Волпер.
- Н-образный.
- Флюгер.
- Тарельчатый.
- Вращающийся.
- Искрогаситель.
ЦАГИ
Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.
К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.
Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.
Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.
Дефлектор Григоровича
Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.
Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.
В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.
Круглый Волпер
Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.
Устройство Н-образной конструкции
Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.
Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.
Флюгер
Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.
Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.
Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.
Тарельчатый дефлектор
Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.
Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.
Вращающийся дефлектор
Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.
Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.
Искрогаситель
Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.
Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме
В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений
Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.
Принцип работы шиберного механизма
Механизм включает в себя:
- тело,
- ползунок,
- распорка,
- уплотнительные элементы,
- узел сальникового уплотнения.
Усилие, с помощью которого управляется движение затвора, передается с помощью штока.
Герметичность обеспечивается за счет плотного прижатия затворного элемента к уплотнительным элементам под действием давления движущейся среды. Конструкция затвора может включать выдвижной или невыдвижной шток. Фиксированный шток обычно используется для установки в ограниченном пространстве.
Корпус
Корпуса задвижек могут иметь цилиндрическую или прямоугольную форму. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и проходным клапаном. Корпуса изготовлены из высокопрочного чугуна, цветного металла или легированной стали.
Материал, из которого изготовлена задвижка, напрямую влияет на ее устойчивость к агрессивным средам. Таким образом, чугунные детали менее устойчивы к:
- дизель,
- моторное масло,
- бензин,
- индустриальное масло.
Для снижения цены задвижки и повышения ее устойчивости к агрессивной среде используются комбинированные задвижки — корпус изготавливается из чугуна, а затвор — из легированной стали. Если чугун подвергается воздействию агрессивной среды, его покрывают эпоксидной смолой в целях ухода. Для агрессивных сред используются задвижки с корпусами из высокопрочного ПВХ.
Нож
Может быть изготовлен из толстого листового проката с уплотнением
параллельные элементы. Ножевой элемент имеет отверстие, полученное путем сверления. Диаметр отверстия должен быть равен диаметру патрубка, к которому крепится затвор.
Затворный элемент может иметь заостренный край, который может проходить под углом к закрываемому проему или закрывать его прямо. Это позволяет разделить затворный элемент
- в тип ножа
- и гильотину.
Заостренный ножевой элемент позволяет легко закрывать отверстия, через которые проходят вязкие или твердые среды. Степень заточки определяет возможность максимально быстро закрыть отверстие в трубе.
Ножи изготовлены из высокопрочной легированной стали. Нож полируется для обеспечения максимально легкого скольжения по уплотнительным элементам и максимально плотного контакта с краем уплотнения или трубопровода. Высококачественная полировка предотвращает залипание или заклинивание при уплотнении сред с большим количеством твердых частиц.
Уплотнители
Можно использовать два типа уплотнений: металлические уплотнения и уплотнения из синтетических компонентов.
- В нефтехимической промышленности нитриловый каучук используется в качестве уплотнительного материала.
- При работе с маслами и топливом при низких температурах хорошо работают уплотнения из резиновых смесей и уплотнения CKN.
- Уплотнения на основе силикона широко используются в фармацевтической и пищевой промышленности.
Уплотнение обеспечивает плотное прилегание к верхней части устройства. Его упаковка состоит из хлопкового волокна, синтетических полимеров, графитосодержащего материала.
Типы соединения с трубопроводами
Устройства монтируются на трубопроводах с помощью:
- фланцевый,
- фланцевый,
- Сварные соединения.
В случае соединения фланец-фланец или фланец-фланец герметичность патрубка усиливается специальными прокладками.
Конструктивное исполнение шиберов
Виды шиберов с точки зрения функциональной возможности
Выдвижные и поворотные конструкции шиберов выпускают для использования в составе разных вентиляционных систем, исходя из различных факторов (температуры воздушного потока, формы воздуховода, на который устанавливается заслонка).
Прямой шибер – вентиляция, в которой он применяется – принудительная. Изготовлены такие устройства из стали, устанавливаются – перпендикулярно движению воздушных масс в воздуховодах, что позволяет регулировать объемы их прохождения.
Еще одна важная деталь в конструкции шиберной задвижки – идеально гладкая поверхность. Она способствует: хорошей тяге, устойчивости к резким изменениям температуры воздушного потока и окружающей среды, легкой очистке от грязи.
Кроме прямого горизонтального шибера выпускаются поворотные, именно их называют дроссельной заслонкой. Представляют они собой пластину, закрепленную на оси. При вращении оси, поворачивается и пластина. Корпус – из металла, заслонка – съемная. Такую конструкцию можно сделать и своими руками, но устанавливают ее на вентиляцию редко из-за частой поломки пластины и постоянной ее замены. Поворотная ручка фиксируется болтом и гайкой-барашком. Каждый ее поворот открывает заслонку на 10°.
Зачем нужна шиберная заслонка для дымохода
Шибер дымохода
Обязательными элементами печного отопления являются заслонки для дымохода. Традиционно, их основной функцией было сохранение тепла. Закрытая задвижка перекрывала возможность выхода продуктов горения в дымоход. В результате печь не просто нагревалась, а аккумулировала тепло, за счет того, что горячие дымовые газы не могли выйти наружу и отдавали свою тепловую энергию каналам. Но жизнь, как известно, не стоит на месте и технический прогресс тоже. Поэтому появилась возможность еще больше увеличить КПД кирпичной печи с помощью такого элемента, как шибер для дымохода.
Что дает шибер
Так же, как и традиционные заслонки для дымохода, шибер позволяет открыть или закрыть продуктам горения доступ в дымоход. Помимо этого он выполняет еще несколько полезных функций:
- Регулирует тягу.
- Сокращает расходование топлива.
В старых печах шибер, как правило, не устанавливался. Если хочется сделать печное отопление эффективнее, стоит установить это нехитрое устройство. Современные печи, как правило, уже имеют в комплекте фланец с шибером, но его можно приобрести и отдельно. Простейший шибер можно сделать и своими руками.
Прежде чем покупать или конструировать своими руками шиберную заслонку для дымохода, стоит разобраться с принципом ее работы. Во время топки печи задвижка частично перекрывает сечение трубы, позволяя дымовым газам выходить через трубу и, одновременно, регулирует силу тяги. После прекращения топки, путем полного закрытия заслонки для дымохода, выход газов прекращается. Регулирование силы тяги одновременно позволяет контролировать и изменять интенсивность и скорость горения топлива. В современных отопительных приборах шибер обязательно устанавливается в котлах.
От традиционной задвижки шибер отличается несколькими параметрами:
- Устойчивостью к высоким температурам (выдерживает нагрев до +900 градусов).
- Устойчивостью к коррозии.
- Возможностью перекрыть дымоход во время топки до 85% его сечения.
- Хорошими показателями теплопроводности.
Фланцевое соединение
Это ещё один способ, который применяют для крепления заслонок на воздуховоде прямоугольной формы
При монтаже важно учесть такие действия и нюансы:
Фланцевый крепёж должен выдержать температурный крепёж, в котором находится воздуховод. Защита от агрессивной среды важна для материала, из которого выполнена конструкция. Все части должны располагаться по одну сторону от фланца. Головки болтов располагают сверху, если само соединение – в горизонтальной плоскости
Для шиберов важно плавное открывание/ закрывание, без резких движений и изменений. Важно сохранение надёжной фиксации в любом положении
Герметизация обязательна в случае с фланцевыми соединениями. Для неё выбирают поролон с порами или битумно-полимерную мастику термоусадочной группы. Приспособление должно располагаться точно в горизонтальной плоскости.
Лучше не браться за самостоятельное изготовление шибера, хотя это устройство с максимально простой конструкцией. А вот установить с соблюдением всех правил не составит труда.
Частые ошибки и проблемы при установке
ошибки при установке шибера
Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:
- Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
- Угарному газу некуда выходить, отверстия нет.
- Поверхность недостаточно гладкая.
- Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
- Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
- На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.
Особенности обслуживания шиберной задвижки для вентиляции
обслуживания шиберной задвижки для вентиляции
Если шибер сделан на основе нержавеющего листа – его полируют до тех пор, пока поверхность не будет абсолютно гладкой. Тогда оседание сажи усложняется, но процесс всё равно не останавливается. Поэтому без периодической чистки не обойтись.
Для очистки горизонтальной задвижки последнюю можно просто отодвинуть, насколько это возможно. В случае с поворотным используют специальный ёршик, чистят через дымоход. Заслонка должна всё время свободно двигаться по направляющим. Периодически можно смазывать конструкцию составом для защиты от коррозии.
Шибер максимально упрощает регулировку тяги. Достаточно менять положение, увеличивая или уменьшая зазор. Последние модели допускают наличие специальных дефлекторов. Они поддерживают автоматическую работу и управление.
Меньше всего проблем возникает при установке обычных шиберов круглой формы. Даже в раструбе они помещаются без проблем. Главное – чтобы конструкция оставалась абсолютно безопасной. Надо сделать так, чтобы невозможно было полностью перекрыть воздух, даже случайными действиями. Тогда проблем при эксплуатации не возникает.
Заключение
Использование задвижек актуально из-за желания обезопасить людей от отравления угарным газом. Задвижки без проблем создаются собственными силами. Но лучше будет обратиться к профессиональным изделиям, в которых уже учтены особенности эксплуатации и разные условия, характеристики. Главное – помнить о том, что крепёжные элементы нельзя устанавливать одновременно с шибером. Из-за этого конструкция слишком быстро выходит из строя. Процесс монтажа предполагает дополнительную герметизацию.

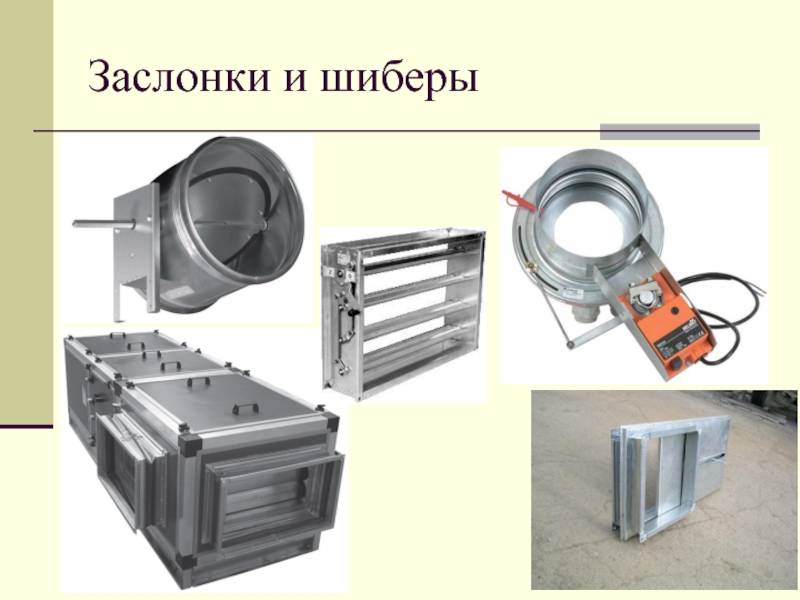

Что такое шибер в вентиляции
Круглый шибер вентиляции
Шибер (Schieber) в переводе с немецкого языка означает «задвижка, заслонка, клапан», что собственно и говорит о том, как его применяют. Приспособление устанавливают в вентиляционных системах для улучшения их работы путем регулировки воздушных потоков. Оно имеет еще одно название – дроссель-клапан (Drossel), которое так же отражает суть его применения. В переводе с немецкого означает «сужающее устройство».
Тот, кто видел в селе настоящую «русскую» печь, может себе представить чугунную заслонку, применяемую для регулировки и улучшения тяги в дымоходной трубе. При растапливании печи заслонку выдвигают (открывают), когда жар в печи достигает требуемых параметров – ее задвигают (не полностью), чтобы тепло не уходило наружу. Так, и шибер выполняет функцию регулятора тяги.
Естественно, что современные заслонки и для дымоходов, и для вентиляционной системы имеют разные конфигурации и изготовляют их не только из чугуна. В зависимости от того, где будет устанавливаться заслонка, они делятся:
- по форме: круглые, прямоугольные;
- по конструктивному исполнению: выдвижные, поворотные;
- по способу установки: в раструб без дополнительной фиксации, с помощью фланцев;
- по типу управления: ручное, электрическое, гидравлическое;
- по материалу изготовления: сталь нержавеющая, хромированная, легированная.
Итак, шибер для вентиляции представляет собой металлическую задвижку толщиной 1 мм, которая движется по направляющим, регулируя поток воздушных масс.
Разновидности шиберных задвижек
Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:
- Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
- Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.
Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.
Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.
Есть три способа, как установить шибер:
- Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
- Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
- Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.
Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.
Преимущества и недостатки шиберного затвора
К достоинствам шиберных затворов можно отнести следующее: • Простоту конструкции и ее применения; • Незначительное количество деталей; • Небольшую строительную длину; • Слабое гидравлическое сопротивление; • Обширную область применения, а также возможность использования при абразивных и агрессивных средах; • Легкость в обслуживании; • Продолжительный срок эксплуатации; • Достаточно широкий ассортимент. Как и у любой другой конструкции у шиберного затвора помимо достоинств есть и недостатки. Они следующие: • Маленькая строительная высота; • Низкая степень герметичности; • Продолжительное время открытия и закрытия; • Сложности с ремонтом и его высокая стоимость.
Основные виды шиберных задвижек
Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.
Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.
Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.
Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

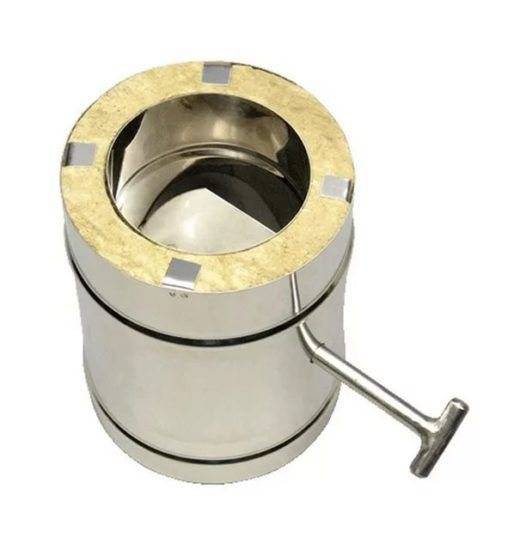

Задвижка на утепленном дымоходе
А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.
Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.
Существует три варианта установки шибера.
- Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
- Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
- Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.
Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.
Преимущества и недостатки
Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.
Плюсы:
- Возможность регулирования тяги;
- Экономия топлива;
- Шиберы способствуют сохранению тепла.
Минусы:
- Устройства затрудняют чистку дымоходов;
- При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
- Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.
Отличия выдвижного и поворотного шибера
Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.
Классификация
Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:
- по форме – круглые и прямоугольные;
- по конструктивному исполнению шибер может быть выдвижным или поворотным;
- по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
- по способу монтажа – с использованием фланцев или же по методике установки в раструб;
- по материалу изготовления – антикоррозионная, легированная или хромированная сталь.
Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

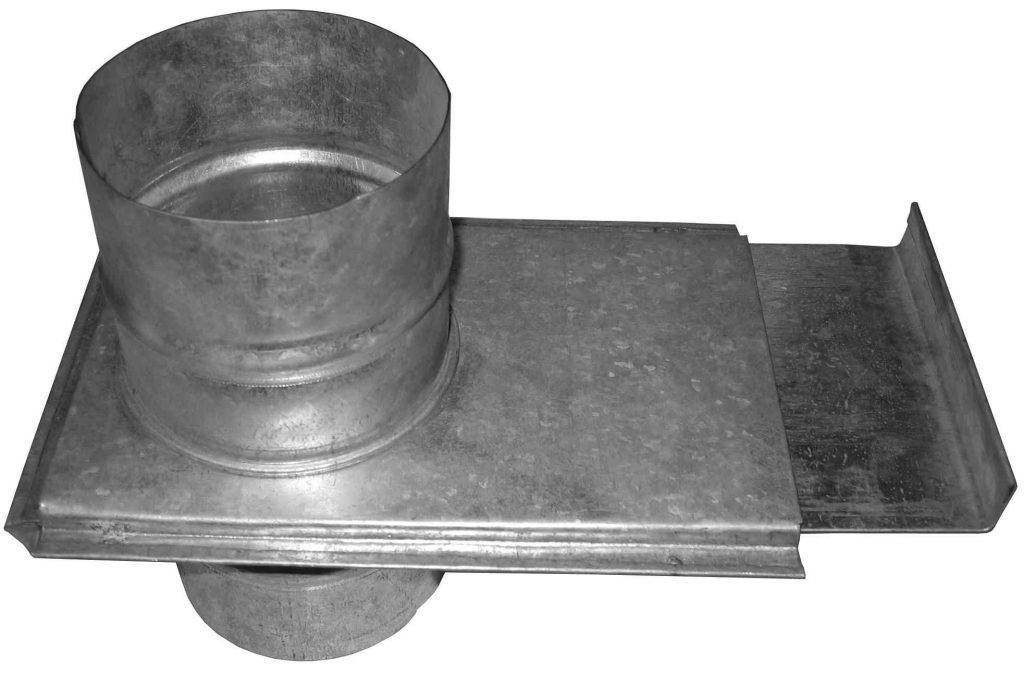

Выдвижной
Такой шибер комфортный и результативный способ контроля тяги. Его основное отличие заключается в длительном сроке работы, который достигается отсутствием временного износа в местах крепления. За счет этого удается удержать высокое качество заслонки даже при плохих погодных условиях.
Поворотный
Принцип его работы основан на повороте перегородки около оси. Если его повернуть против часовой стрелки, то заслонка закроет поток воздуха. Если поворот произойдет в противоположном направлении, то преград на пути воздуха не будет. Чтобы отрегулировать этот процесс, нужно управлять специальной ручкой.
Кроме этого, шибер отличается по виду материала:
- Чугунный — прочный и долговечный. Обычно применяется в кирпичных дымоходах.
- Стальной — из нержавеющей стали, является универсальным вариантом для установки в каминах, печах и дымоходах.
поворотный вариант
Отличия выдвижного и поворотного шибера
Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.
Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров.
Таким образом, задвижка состоит из двух основных частей:
- рамы, которая закреплена в дымоотводном канале и является неподвижной;
- пластины, двигающейся внутри рамы.
Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.
Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия.
Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки. Простейшая модель поворотного шибера диаметром 120 мм. Материал изготовления – нержавеющая сталь. Перекрывание дымоотводного канала производится поворачиванием ручки с загнутым концом
Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.
Разновидности конструкции клина
Принцип работы клиновых задвижек также зависит от типа затвора.
Он может изготавливаться в виде:
- Жёсткой, суженной к низу пластины. В этом случае клин представляет собой цельную деталь, принцип работы которой заключается в плавном опускании в нижнюю часть корпуса, находясь при этом в перпендикулярном расположении относительно оси трубопровода. Клин плотно прилегает к двум боковым седлам и прерывает движение рабочего вещества.Такая конструкция имеет ряд недостатков, среди них можно выделить: 1. опасность заклинивания; 2. трудности при поднятии клина в результате резких перепадов температур рабочего вещества; 3. сложную подгонку к сёдлам.
- Двухдискового клина, состоящего из двух элементов, подвижно скреплённых между собой под углом друг к другу. Двухдисковый клиновой затвор является более совершенной конструкцией, чем жёсткий клин.
Его принцип работы заключается в следующем: при закрытии задвижки диски поворачиваются относительно друг друга и плотно прижимаются к сёдлам, при открывании диски отходят от сёдел и освобождают отверстия для прохода рабочего вещества.Он обеспечивает высокую герметичность запорного органа, снижает риск заклинивания, требует меньшего усилия для закрытия. Его уплотнительные поверхности менее подвержены износу.
- Упругого запирающего органа. Конструктивно схож с двухдисковым клином, с одним отличием — его диски связаны между собой с помощью упругого элемента.Преимущества его принципа работы — это способность гнуться под напором рабочей среды и обеспечивать более плотную взаимосвязь с плоскостями уплотнительного материала при закрытии задвижки.Запорные устройства с обрезиненным клином имеют низкий крутящий момент при управлении и гладкий полный проход, благодаря чему в них не возникает сильного трения и большого износа запорных элементов.
Способы монтажа шибера
Вариант #1
В зависимости от формы заслонки происходит и ее установка. Так, шибер круглой формы можно вставлять непосредственно в торец трубы, так называемый, раструб. При такой установке не требуется дополнительная фиксация. Однако, герметизация стыковочного шва обязательна.
Герметик подбирается в зависимости от того, какой температуры будут в этом месте воздуховода протекать воздушные потоки. Отлично зарекомендовали себя материалы, используемые для таких целей: герметизирующая бутил-каучуковая лента, выдерживающая температуры до 100°C и термоусадочные манжеты, имеющие термоплавкий клеевой слой (выдерживают температуру до 80°C).
Вариант #2
Еще один способ монтажа – с помощью фланцевого соединения. Оно, в основном, применяется для крепления заслонки на воздуховоде прямоугольной формы. Такое соединение на воздуховодах предусмотрено СНиПом 3.05.01-85 «Внутренние санитарно-технические системы». При монтаже обязательны следующие моменты:
- фланцевый крепеж должен выдерживать температурный режим воздухопровода;
- материал, из которого изготовлен крепеж, должен «противостоять» агрессивной среде;
- закрепление фланцев выполняется не менее, чем четырьмя болтами;
- все они должны находиться по одну сторону от фланца;
- если соединение расположено в горизонтальной плоскости, то головки болтов – сверху;
- шиберы должны плавно, без приложения силы открываться/закрываться, одновременно не быть «разболтанными» и надежно фиксироваться в любом положении;
- ручку для перемещения заслонки располагают параллельно полотну;
- обязательна герметизация фланцевого соединения с применением пористого поролона или термоусадочной битумно-полимерной мастики;
- расположение приспособления – точно в горизонтальном положении.
Разновидности шибера
Выдвижной
Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.
Поворотный (дроссельный)
Поворотный шибер. Видна пластина, которая регулирует тягу
Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.
Не менее важен и материал, из которого изготавливают задвижки.
Чугун
Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.
Шибер чугунный для банных печей, каминов
Нержавеющая сталь
Высококачественный стальной шиберный узел
Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.
Стальной шибер в кирпичной печи
Предназначение и принцип действия
Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс. Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.
Принцип работы шибера в точности повторяет принцип действия печной заслонки, применяемой для регулирования тяги в трубе дымохода. Так, при розжиге топлива заслонку открывают, обеспечивая тем самым мощное движение воздушных потоков от поддувала до трубы. В процессе активной фазы горения – чуть перекрывают, предотвращая мгновенное прогорание топлива, а после того, как истлеют последние угольки – задвижку закрывают практически полностью, оставляя лишь небольшую щель.
Таким образом, печная задвижка играет роль регулятора тяги, позволяет контролировать скорость и интенсивность прохождения воздушных масс через дымоход. По такому же принципу работает вентиляционный шибер. Он то увеличивает, то ограничивает ток воздушных струй. Кроме того, заслонка выравнивает сопротивление воздушных потоков внутри воздуховода, регулирует их прохождение из основной его части в ответвления. Шиберные заслонки могут монтироваться на воздуховоды из любого материала, включая пластиковые.
