Схемы, фото и видео вентиляции в частном доме

Критерии правильности обустройства вентиляции

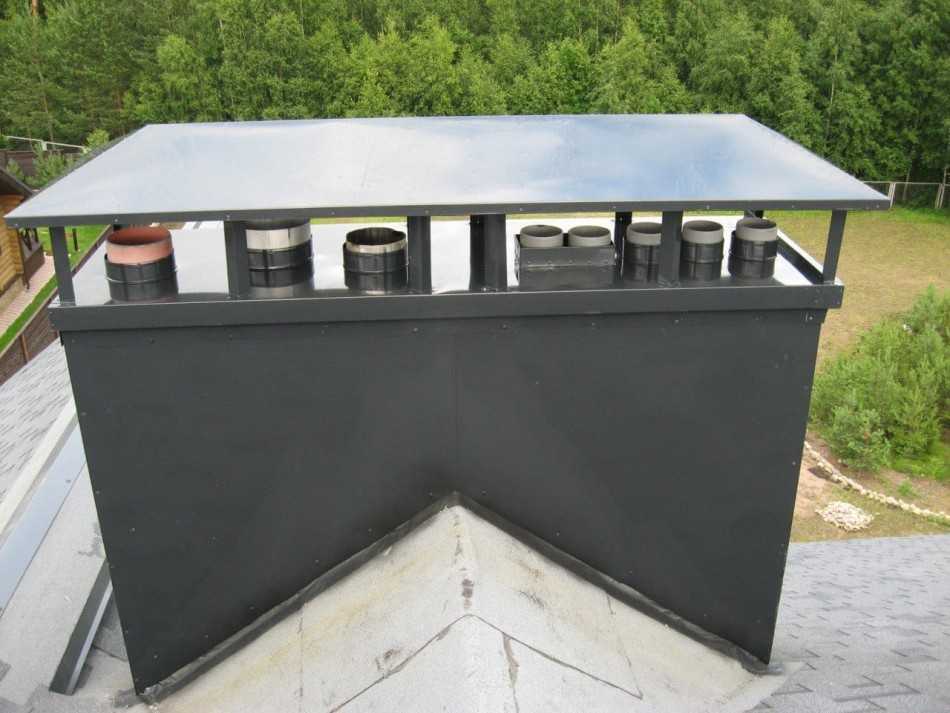

• выброс воздуха из вентиляционного канала осуществляется на крыше;
• забор воздуха в принудительной системе производится через решетку, расположенную на уровне 2-3 метров от земли;
• циркуляция воздуха осуществляется от более чистых помещений к более грязным – из спальных и жилых в сторону кухни, санузлов, котельных.
• обязательна принудительная вентиляция на кухне, особенно там, где есть газовые колонки;
• вентилироваться должны все помещения в здании;
• воздух в доме не должен охлаждаться слишком быстро, не должно быть сильных сквозняков;
• на стенах и потолках не должен образовываться конденсат, а также должны быстро выветриваться запахи из помещений.

Исходя из вышеуказанных критериев принимают решение о целесообразности использования принудительной, смешанной либо естественной вентиляции.

Виды используемых систем и комплексов вентилирования

Как и в многоквартирном, в частном доме используются разные комплексы вентилирования, включающие всевозможные конструкции и устройства.

При стандартном проектировании в планировку могут включаться такие системы, которые обеспечат нормальный уровень воздухообменных процессов, для создания и поддержания комфортного микроклимата:

• естественное или общеобменное вентилирование жилья;
• принудительный или механический воздухообмен в помещении.

Автоматизированная или механическая, вытяжная или приточная вентиляция в частном доме должна рассчитываться с учетом определенных факторов.

Для правильного проектирования следует провести тщательные замеры и изучить нормативную документацию, касающуюся соблюдения санитарных и гигиенических норм для жилья.

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

Рекомендуем ознакомиться: Вентиляционные каналы из пластиковых труб

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

• Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
• Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
• И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Принудительная

Механический вохздухообмен организовывается с применением дополнительного оборудования и автоматизированных систем, которые могут быть нескольких видов:

• приточный комплекс, гарантирующий принудительный приток воздуха и замену ним отработанной воздушной смеси;
• вытяжная вентиляция, обеспечивает принудительное удаление из помещения воздуха за счет автоматизации и механизации;
• приточно-вытяжная система, отличающаяся повышенной эффективностью и дополнительным функционалом.

Все системы можно дополнительно оснащать оборудованием для очистки, подогрева или охлаждения обрабатываемых воздушных масс.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Как работает естественная вытяжка

Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.

Сила тяги зависит от:

1. От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
2. Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
3. Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.

Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.

Естественный приток монтируют на уровне 2 м от пола или над батареями.

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.

Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

Комбинированное устройство

Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:

1. Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
2. Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.

Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.

Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

Элементы вентиляции

Вентиляторы. Это механические устройства, перемещающие воздух непосредственно в жилое помещение напрямую либо в системы вентиляции и кондиционирования для его предварительной очистки или изменении температуры. Также вентиляторы создают необходимые перепады давления для движения воздуха — устройство вентиляции подразумевает их обязательно.

Шумоглушители. Любой человек ценит комфорт. Вентиляторы при задействовании непременно вызывают шумы, не заглушив которые, вызвать шумовой эффект по всему вентилируемому помещению. При установке шумоглушителей воздушный поток становится незаметным для уха человека — правильная вентиляция всегда работает бесшумно.

Воздушные фильтры. Это устройства для очистки воздуха перед подачей его в помещение. Прежде чем приобретать воздушные фильтры, необходимо определить разновидность загрязнения. Эффективность вентиляции напрямую зависит от типа.

Воздухонагреватели. Очень часто используются в системах вентиляции. Выполняют функцию подогрева воздуха. Чаще всего производятся на основе воды, пара или специальных растворов — таково устройство вентиляции с воздухонагревателем.

Воздуховоды. Едва ли не самая главная часть вентиляции, емкость для перемещения воздуха. Различают металлические, неметаллические и металлопластиковые. По форме прямоугольные и круглые.

Воздухораспределитель. Точка выхода воздуха в помещение. Имеет очень много разновидностей, от самых простых до сложных. Правильная вентиляция обязательно имеет такие точки.

Тепловая изоляция. Ее функция состоит в предотвращении тепловых потерь, а также исключения конденсата и обмерзания при установке коммуникаций в неотапливаемых помещениях.

Расчет вентиляции.

Наиболее важными факторами, влияющими на результат расчета вентиляции, выступают:

• количество постоянно находящихся в доме людей;
• площадь дома;
• объем воздуха во всех помещениях.

Также следует учитывать и то, что практически вся электрическая техника и бытовые приборы (например, газовая плита), работающие в наших жилищах, уменьшают количество чистого воздуха в них. При расчете вентиляции учитывается и то, в каких помещениях потребуется наиболее частый воздухообмен.

Существует несколько способов данных вычислений, но некоторые из них требуют определенных знаний и навыков использования специальных диаграммам и таблиц. Расчет и проектирование системы вентиляции осуществляется в соответствии с действующими государственными нормативами (СНиПы, САнПины, ДБНы, ГОСТы), специально рассчитанными согласно санитарных норм и особенностей инженерно-технических сооружений. Чаще всего используются такие виды расчетов: по площади, санитарным нормам, кратности.

Для подсчета нормативной величины воздухообмена проще всего воспользоваться легким способом его определения: по площади. Его используют для определения величины воздухообмена в жилых домах. Он производится исходя из того, что согласно принятым нормам в таких помещениях следует на 1 м2 площади подавать 3 м3/час приточного воздуха. В нем не учитывается количество проживающих людей. При таких вычислениях нужно найти произведение общей площади дома и нормы воздуха. Например, площадь всех помещений в доме составляет 120 м2. Чтобы получить величину требуемого воздухообмена в час, производим вычисление: 120 х 3 = 360 м3/час.

Расчет по кратностям воздухообмена намного сложнее предыдущего расчета. В вычислениях используются несколько показателей. Такой расчет может произвести только специалист. Результатом произведенных вычислений является кратность воздухообмена, показывающая, сколько раз в течение часа воздух полностью заменяется на новый. При этом для разных помещений используются различные нормативы.

При расчете по санитарным нормам помимо показателей, полученных при вычислении воздухообмена по кратности, еще используются нормативы, исчисляемые в м3/час на одного постоянно прибывающего в помещении человека. Данный расчет также дифференцируется для разных помещений (кухня, спальня, кабинет и т. д.). В конечном итоге все полученные данные суммируются, и получается общая величина необходимого воздухообмена.

При вычислении воздухообмена разными способами результаты немного отличаются друг от друга количеством воздуха. Но при этом все варианты расчетов вентиляции являются правильными, поскольку соответствуют существующим нормам. является самым простым и понятным, поэтому его самостоятельно выполнит любой человек.

Как правильно утеплить дом снаружи? – здесь больше полезной информации.

Выбор сечения вентиляционного канала.

После вычисления воздухообмена выбирают схему воздуховода и производят расчет каналов вентиляции. В продаже представлено 2 типа жестких воздуховодов. Одни из них прямоугольные, а другие — круглые. В первых должно соблюдаться соотношение сторон канала. Оно составляет 3 к 1. При механической вентиляции скорость воздуха в канале должна составлять 5 м/с, в ответвлениях – 3 м/с, для естественной вентиляции этот показатель составляет всего 1 м/с. Для определения сечения канала существует специальная диаграмма, учитывающая такие показатели, как скорость и расход воздуха. При нормативном воздухообмене в 360 м3/час при принудительной вентиляции необходимо выбирать воздуховоды сечением 160 х 200 мм (квадратный канал) или d 200 мм (для круглого вентканала).

Вас заинтересует эта статья – Механизированная штукатурка стен. Штукатурная машина.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Хорошая вентиляция — залог здоровья и жизни

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO₂ на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO₂. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

Расшифровка графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Схема работы и требования к воздухообменным сетям

Различия в системах определяются их функциональными возможностями:

• приточная сеть нужна для поступления потоков воздуха с улицы;
• вытяжная выводит отработанную среду за стены помещения;
• приточно-вытяжная обеспечивает поступление воздуха с улицы и удаление его из помещения.

Нормативы сетей указаны в СНиП, где прописываются показатели расхода поступающего воздуха и кратность (регулярность) замены всего воздушного объема в помещении за определенную единицу времени.

Нормы по СНиП подразумевают кратность воздухообмена для одного человека 30 м3/час при условии, что помещение не превышает 20 м2. Ели пространства на одного человека менее 20 м2, кратность воздухообмена не ниже 3 м3/час. При увеличении площади размеры регулярности замены воздуха повышаются.

Также есть нормативы расхода воздуха по отдельным помещениям:

• в жилые комнаты должно поступать не менее 3 м3/час на каждый 1 м2 площади;
• в ванную, туалет (отдельные) 25 м3/час;
• в санузел совмещенного типа от 50 м3/час;
• в кухню при условии установки плиты электрической или газовой на 2 конфорки не менее 60м3/час, при условии установки газовой плиты в 4 конфорки не менее 90 м3/час.

Если в помещении постоянно находятся люди, то объем воздуха должен меняться не реже 1 раза в час, а в технических помещениях вентиляция должна менять воздух не реже, чем один раз в 5 часов – это касается всего объема воздушных масс в комнате.

Разновидности вентиляции в частном доме

Есть три варианта циркуляции воздуха в помещениях дома:

• Естественный тип вентиляции. Воздух перемещается из дома на улицу. Специальные каналы, по которым направляется воздух, помогают циркулировать массам воздуха благодаря давлению.
• Принудительный тип вентиляции или приточно-вытяжная система. Является вспомогательной системой вытяжки воздуха. Производится с помощью специальной конструкции для воздухообмена.
• Смешанный тип вентиляции. Естественная вентиляция используется совместно с принудительной.

Каждый тип вентиляции имеет и плюсы, и минусы. Например, если район проживания достаточно экологичен, то монтаж принудительной системы не нужен, жильцы дома и без этого имеют доступ к чистому воздуху. Фильтры, встроенные в систему, будут только препятствовать проникновению ароматов природы в дом.

Но если жилище расположено в области, где окружающая среда оставляет желать лучшего, то фильтрация воздуха в обязательном порядке должна присутствовать в помещении. Но установка вентиляции требует тщательного планирования и расчета.

Особенности вентиляции на кухне

Помещение кухни всегда находится под влиянием запахов. Смена воздуха здесь должна производиться постоянно, поэтому принудительное вентилирование, которое просто необходимо во время приготовления пищи, должно быть усилено стабильным воздухообменом естественного типа.

Вытяжка устанавливается над плитой. Это наиболее эффективный способ отвода воздуха в этой комнате, так как при приготовлении тех или иных продуктов, выделяется тепло и пар, с соответствующими запахами. На пластиковых окнах образуется конденсат.

При монтаже вытяжки своими руками, важно установить ее на оптимально эффективном расстоянии от плиты. Для газовых плит это 0,75 м, для электрических – 0,65 м
