Разновидности схем разводки отопления в многоэтажном доме

Схемы сетей

Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая. Она движется от котельной к дому, и перегоняется насосами, установленными, как котельного оборудования. Двигается нагретая вода по трубам, которые называются теплотрассами. Они могут быть проложены над или под землей. И их обязательно теплоизолируют, чтобы снизить тепловые потери самого теплоносителя.

Кольцевая схема подключения

Труба доводится до многоквартирных домов, откуда производится разветвление трассы на меньшие участки, которые подают теплоноситель на каждое здание. Труба меньшего диаметра заходит в подвал дома, где разбивается на участки, которые доставляют воду до каждого этажа, а уже на этаже до каждой квартиры. Понятно, что такое количество воды не может потребляться. То есть, вся закачиваемая вода в ГВС не может потребляться, особенно это касается ночного времени. Поэтому прокладывается еще одна трасса, которая называется обраткой. По ней вода перемещается от квартир в подвал, а оттуда в котельную по отдельно проложенному трубопроводу. Правда, необходимо отметить, что все трубы (и обратки, и подачи) прокладываются по одной трассе.

То есть, получается так, что сама горячая вода внутри дома двигается по кольцу. И она постоянна находится в движении. При этом циркуляция горячей воды в многоквартирном доме производится именно снизу вверх и обратно. Но чтобы температура самой жидкости была постоянной на всех этажах (с небольшим отклонением), необходимо создать условия, при которых ее скорость была оптимальной, и она не влияла на снижение самой температуры.

Необходимо отметить, что сегодня к многоквартирным домам могут подходить раздельно трассы для ГВС и для отопления. Или будет подводиться одна труба с определенной температурой (до +95С), которая в подвале дома разделится на отопление и горячее водоснабжение.

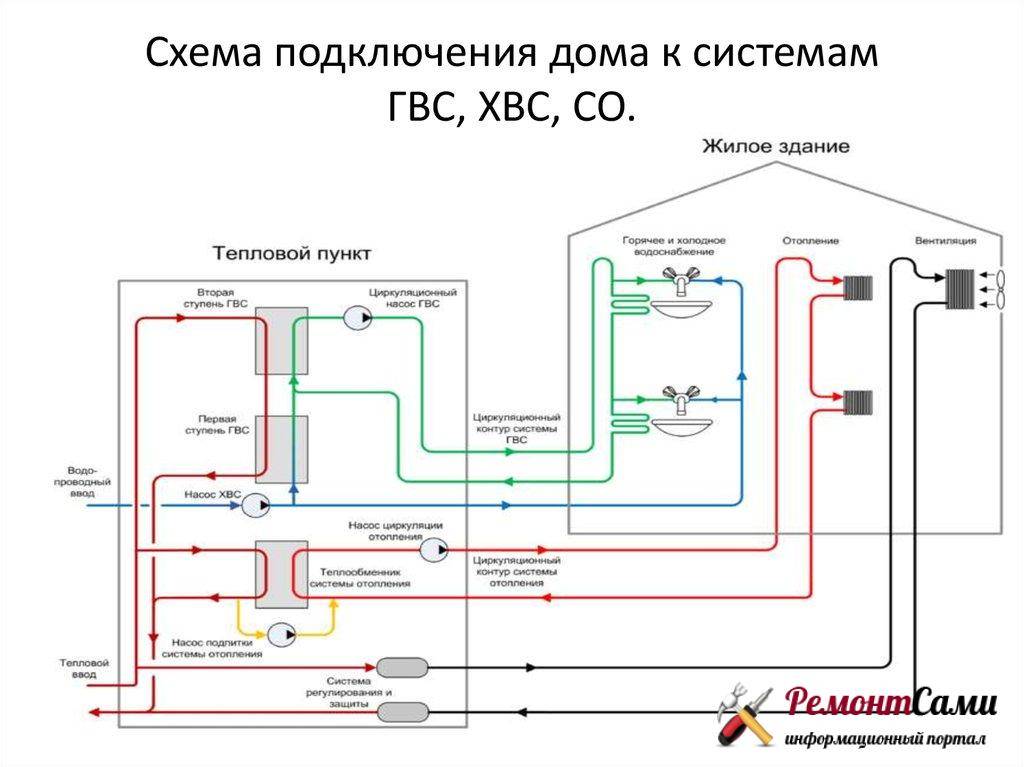

Схема разводки ГВС

Кстати, обратите внимание на фото выше. В подвале дома по этой схеме установлен теплообменник

То есть, вода из трассы в системе горячего водоснабжения не используется. Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной.

Домовая сеть является циркуляционной. И подачу воды в квартиры производит установленный в нее насос. Это на сегодняшний день самая современная схема. Ее положительная особенность – возможность контролировать температурный режим жидкости. Кстати, существуют строгие нормы температуры горячей воды в многоквартирном доме. То есть, она не должна быть ниже +65С, но и не выше +75С. При этом разрешаются небольшие отклонения в ту или другую сторону, но не больше 3С. В ночное время отклонения могут быть и 5С.

Почему именно эта температура

Здесь две причины.

• Чем выше температура воды, тем быстрее в ней погибают болезнетворные бактерии.
• Но приходится учитывать и тот факт, что высокая температура в системе ГВС – это ожоги при соприкосновении с водой или металлическими частями труб или смесителей. К примеру, при температуре +65С ожог можно получить за 2 секунды.

Температура воды

Кстати, надо отметить, что температура воды в системе отопления многоквартирного дома может быть разной, все зависит от различных факторов. Но она не должна превышать +95С для двухтрубных систем, а для однотрубных +105С.

То есть, получается так, что система водоснабжения многоквартирного дома, имеется в виду ГВС, это индивидуальный подход к оплате, зависящий от температуры самого теплоносителя. Правда, как показывает практика, об этом мало кто знает, поэтому споров обычно по данному вопросу никогда не возникает.

Тупиковые схемы

Существуют в системе ГВС и так называемые тупиковые схемы. То есть, вода поступает до потребителей, где она и остывает, если ею не пользоваться. Поэтому в таких системах очень большой перерасход теплоносителя. Такие разводки используются или в служебных помещениях, или в небольших по размерам домах – не более 4 этажей. Хотя все это уже в прошлом.

Оптимальным же вариантом является циркуляция. И самое простое – это ввод трубы в подвал, а оттуда по квартирам через стояк, который проходит по всем этажам. В каждом подъезде свой стояк. Доходя до верхнего этажа, стояк делает разворот и уже мимо всех квартир спускается в подвальное помещение, через которое выводится и подключается к обратному трубопроводу.

Тупиковая схема

Неисправности

Основные неисправности вентиля системы водоснабжения:

• в закрытом состоянии пропускает воду,
• жидкость протекает по штоку,
• наличие течи через резьбовые соединения.

Причинами неисправностей являются износ резиновой прокладки клапана, раковины седла, изношенная резьба штока, истершаяся набивка сальника, слабое уплотнение резьбовых соединений.

Если начал шуметь смеситель с керамической буксой, то причиной является просевшая силиконовая шайба. Лучше всего заменить керамическую кран-буксу на такую же новую или аналог.

Рычаговые смесители практически не шумят, но если это все-таки произошло, единственным решением будет нормализация давления в системе. Для этого перед смесителем устанавливают редукторы, которые ограничивают давление, тогда шум прекращается. Подобный подход можно применить и для устранения шума в смесителе гигиенического душа.

В видеоролике показан способ правильного расчета стоимости ГВС.

https://youtube.com/watch?v=dSnzq32zoHU%27

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Горизонтальная разводка отопления

В отопительной горизонтальной системе радиаторы каждого этажа подключены к отдельному стояку. Вертикальные трубы отсутствуют частично или полностью.

Схемы систем отопления с двутрубными горизонтальными разводками

Схемы систем отопления с однотрубными горизонтальными разводками

Для балансировки двухтрубной горизонтальной разводки отопления применяют – регулируемый байпас, например – H-образный узел “Herz-3000”.

Любая горизонтальная схема может быть с попутным и тупиковым движением жидкости.

Ключевое преимущество горизонтальной разводки – возможность реализовать скрытый монтаж в конструкции стен или пола. Для этого применяют металлополимерные трубы, которые имеют большее температурное расширение, чем металлические. Их укладывают с использованием компенсаторов длины. Вместе с тем возникает проблема удаления воздуха, решаемая одним из следующих способов:

• установка крана Маевского;
• монтаж автоматических воздухоотводчиков;
• применение труб с кислородным барьером;
• повышение герметичности системы.

Для реализации данной схемы требуется организовать принудительную циркуляцию теплоносителя.

Виды теплоснабжения многоквартирных домов

Несмотря на то, что отопление и охлаждение жилых помещений по сути являются различными системами в современных домах, они могут быть объединены в единый комплекс. Однако в настоящее время это все еще редкость, так как теплоснабжение большинства домов осуществляется по старым технологиям.

Больше всего распространено водяное отопление, как одно из самых адаптированных к различным типам строений – жилых, административных и производственных. При его проектировании нужно учитывать такие особенности:

• Скорость остывания теплоносителя. Для однотрубной системы степень нагрева радиаторов, находящихся на последних участках схемы будет значительно ниже, чем у первых;
• Гидравлическое сопротивление. Чем сложнее магистраль, тем большее сопротивление встречает горячая вода при прохождении по трубам. Поэтому необходима мощная насосная станция для создания циркуляции.
• Эксплуатационные свойства воды, труб и радиаторов. В частности – необходима промывка системы отопления жилого дома для сохранения текущих параметров теплоснабжения.

До недавнего времени единственным вариантом организации отопления являлась централизованная система распределения горячей воды. Она ею же остается и до сих пор.

Централизованное отопление здания

Суть центрального распределения теплоносителя по нескольким домам заключается в создании схемы: котельная-распределительные узлы-потребители

Для нее важно учитывать описанные стандарты отопления жилых помещений, так как высока вероятность тепловых потерь при прохождении горячей воды по коммуникациям

Для подобного отопления жилого многоквартирного дома свойственны как преимущества, так и недостатки. Последних, увы, больше. Поэтому стараются переходить на индивидуальные схемы теплоснабжения. Но сделать это в настоящее время проблематично из-за сложностей на законодательном уровне.

Анализируя централизованное отопление жилых домов можно выявить ряд особенностей эксплуатации:

• Потребитель не может напрямую влиять на степень нагрева воды. Максимум, что он может сделать – уменьшить ее приток в конкретный радиатор;
• Затруднения в монтаже приборов учета тепла. В каждой квартире может быть от 2-х до 5-ти распределительных стояков, на которые необходимо установить счетчики;
• Даты включения и отключения отопления и охлаждения жилых помещений. На практике они не зависят от текущих погодных условий.

Нужно учитывать, что для качественного отопления лестничных клеток жилых домов необходимо обеспечить должный уровень теплоизоляции. За это ответственный ЖЭК или аналогичная ей организация. Поэтому для создания по-настоящему эффективного теплоснабжения в многоквартирном доме иногда жильцам приходится прилагать массу усилий.

Автономное теплоснабжение дома

Можно ли сделать отопление жилого дома своими руками? На первый взгляд эта задача является сложной. В особенности это касается зданий старого типа, у которых в проектной документации предусмотрено централизованное теплоснабжение.

Однако постепенно ситуация изменяется и система индивидуального отопления жилого дома уже не является большой редкостью. Он отличается от традиционной большим выбором способов отопления, снижением расходов на энергоноситель и возможностью включения (выключения) в зависимости от внешних факторов.

При проектировании подобных систем учитываются нормативы отопления жилых помещений, о которых было сказано выше. Это необходимо при сдаче дома в эксплуатацию. Также следование этим нормам дает гарантию создания комфортных условий проживания для жильцов дома.

Есть несколько вариантов отопления жилого дома своими руками:

• Водяное теплоснабжение. В качестве источника нагрева воды могут служить газовые, электрические или твёрдотопливные котлы. Последние применяются редко в системе индивидуального отопления жилого дома, так как для них нужно обустраивать отдельную котельную;
• Воздушное. Оно совмещается с отоплением и охлаждением жилых квартир и помещений. Для этого требуется специальная климатическая установка, которая подключается к системе воздуховодов. Один из лучших вариантов для промышленных помещений;
• Паровое. Используется крайне редко в системах отопления многоквартирного жилого дома. Несмотря на дорогостоящее оборудование его КПД является одним из самых высоких среди рассмотренных.

Однако при этом надо правильно выбрать схему промывки системы отопления жилого дома. Если в централизованной она осуществляется в основном гидродинамическим способом, то в данном случае можно применить и химический. Важным моментом является безопасность воздействия химических препаратов на отопительные компоненты – трубы и радиаторы.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения. Важным из них является способ подачи горячей воды – централизованный или автономный

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм., что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Параметры	Централизованное	Автономное
Первичные затраты на обустройство	Низкие – монтаж элеватора.	Высокие – котлы, группа безопасности и контроля.
Затраты на теплоноситель	Высокие тарифы	Возможность регулирования параметров теплоносителя
Качество работы	Низкое – перебои, скачки давления температуры	Высокое при установке контролирующего оборудования
Обслуживание	Небольшие затраты	Средняя стоимость

В видеоролике показан принцип работы отопления многоэтажного дома:

Автономная котельная для одного здания

Источники тепла, обслуживающие только один городской дом стали строить в последние два десятилетия. Котлы устанавливаются в специальном помещении на крыше, в пристройке или в отдельно стоящем здании недалеко от жилого дома. Уровень автоматизации такой котельной не требует постоянного присутствия обслуживающего персонала и может обеспечить центральный диспетчерский контроль над работой оборудования.

Отсутствие больших распределительных сетей позволяет отказаться от использования перегретой воды, что снижает тепловые потери и повышает уровень обеспечения комфортности. Подача теплоносителя в квартиры производится по главным стоякам, расположенным в каждом подъезде или сразу по трубам верхней разводки, если котельная установлена на крыше.

Центральное отопление: что это такое

Структура централизованного отопления представляет собой несколько взаимосвязанных между собой элементов.

Источник тепла и теплообменник

В качестве источника тепловой энергии могут выступать ТЭЦ или котельные. Теплоэнергоцентраль нагревает теплоноситель за счёт тепловой энергии, которую вырабатывает пар от воды в паровых турбинах.

С помощью теплообменника уже нагретая вода передаёт тепло холодной воде. В котельных тепловую энергию добывают от горячей воды.

Считается, что одна ТЭЦ способна заменить несколько котельных, но и последние тоже пока остаются востребованными.

Теплосети

Представляют собой систему соединённых между собой трубопроводов для передачи тепла к жилым объектам. Сети теплоснабжения могут находиться как под землёй, так и над ней, при этом обязательно должны быть соблюдены меры теплоизоляции и в том, и в другом случае.

Потребитель тепла

Это оборудование для получения и распределения тепла по всему объекту.

В основе принципа работы центральной отопительной системы — принцип циркуляции горячей воды (или пара) по трубам подачи и обратки, которые могут быть с верхним или нижним розливом. Обе указанные трубы можно расположить в подвале дома, а можно трубу подачи воды установить на чердаке или специально оборудованном техническом этаже, а обратки — в подвале.

Структура системы центрального отопления

Основными структурными элементами системы центрального отопления являются:

1. 1. 1. Источник тепловой энергии. в качестве которого могут выступать крупные котельные или теплоэнергоцентрали (ТЭЦ); в них осуществляется нагрев теплоносителя за счет использования какого-либо вида источника энергии.
         При этом в котельных для передачи тепловой энергии до потребителей используется вода, тогда, как в ТЭЦ она сначала нагревается до состояния пара, имеющего более высокие энергетические показатели и направляющегося в паровые турбины для выработки электроэнергии. И уже отработанный пар используется для нагрева той воды, которая поступает в систему отопления многоквартирного дома.

Одна теплоэнергоцентраль способна заменить несколько котельных, в результате чего не только снижаются расходы на строительство и высвобождаются значительные площади, но и значительно улучшается общая экологическая обстановка.

1. Теплосети – сложная, разветвленная, протяженная система трубопроводов, предназначенная для транспортировки тепла к объектам.
   Они представляют собой два теплопровода – подачи (горячий) и обратный (с отработанным теплоносителем), выполняемые обычно из стальных труб диаметром 1000-1400 мм. Прокладка теплосетей может осуществляться как наземным, так и подземным способом с обязательной теплоизоляцией в обоих случаях.Необходимо отметить, что крупные централизованные схемы теплоснабжения имеют, как правило, несколько источников теплоты, связанные резервными магистралями и обеспечивающие надежность и маневренность их функционирования.
2. Потребители тепла – отопительное оборудование, установленное непосредственно в многоквартирном доме или другом объекте.

   Общая схема центрального отопления
