Простейшая схема симисторного регулятора
Рассмотрим самую простую схему симисторного регулятора напряжения.
В этой схеме всего пять элементов, но она вполне работоспособна. Время заряда емкости регулируется переменным резистором.
Когда напряжение на конденсаторе достигнет уровня примерно 30 В, динистор начинает проводить ток и открывает симистор, который остается в открытом состоянии до конца полупериода, когда ток начнет переходить через 0. Затем цикл повторяется уже с другой полярностью.
Это универсальная схема. Она может применяться для самых разных нагрузок. Для управления индуктивными нагрузками, такими как двигатель пылесоса, необходимо защитить симистор от бросков напряжения при выключении варистором и RC-цепочкой, присоединенными параллельно симистору.
Трехфазные тиристорные регуляторы мощности Sipin
Трехфазный тиристорный регулятормощности WATT используется в системах автоматического изменения и контролятемпературы, являющихся частью электронагревательных установок. Представленноеустройство считается незаменимым в электрических цепях, характеризующихсярезистивной, индуктивной или резистивной нагрузкой. Оно дает возможность изменять мощность в нагрузке припомощи управляющего сигнала.
На сегодняшний день тиристорныйрегулятор мощности Sipin применяется практически во всех сферах промышленности, где требуетсяуправлять крупными индуктивными и активными нагрузками, к примеру, припереработке пластмасс, в промышленных печах, на транспорте. Это оборудование состоитизвключенных встречно-параллельно силовых тиристоров, электроникиуправления и радиатора. Следует заметить, что микропроцессорноеуправление отделено от силовых схем.
Используемые регуляторы содержат специализированные ограничители тока иразличные алгоритмы для нагревательных карбидных, кремниевых и суперканталовыхэлементов. Современные контролеры на этих приборах могут иметь до пяти разных входовуправления на выбор пользователя.
Варианты исполнений
| Ном.ток (А) | С фазовым управлением (регулировка 3-х фаз) | С коммутацией при переходе тока через ноль (3-х ф.) | С коммутацией при переходе тока через ноль (2-х ф.) |
| 30 | W5ТP4V030-24J | W5ZZ4V030-24C | W5TZ4V030-24C |
| 45 | W5ТP4V045-24J | W5ZZ4V045-24C | W5TZ4V045-24C |
| 60 | W5ТP4V060-24J | W5ZZ4V060-24C | W5TZ4V060-24C |
| 80 | W5ТP4V080-24J | W5ZZ4V080-24C | W5TZ4V080-24C |
| 100 | W5ТP4V100-24J | W5ZZ4V100-24C | W5TZ4V100-24C |
| 125 | W5ТP4V125-24J | W5ZZ4V125-24C | W5TZ4V125-24C |
| 150 | W5ТP4V150-24J | W5ZZ4V150-24C | W5TZ4V150-24C |
| 180 | W5ТP4V180-24J | W5ZZ4V180-24C | W5TZ4V180-24C |
| 230 | W5ТP4V230-24J | W5ZZ4V230-24C | W5TZ4V230-24C |
| 300 | W5ТP4V300-24J | W5ZZ4V300-24C | W5TZ4V300-24C |
| 380 | W5ТP4V380-24J | W5ZZ4V380-24C | W5TZ4V380-24C |
| 450 | W5ТP4V450-24J | W5ZZ4V450-24C | W5TZ4V450-24C |
| 580 | W5ТP4V580-24J | W5ZZ4V580-24C | W5TZ4V580-24C |
| 720 | W5ТP4V720-24J | W5ZZ4V720-24C | W5TZ4V720-24C |
Схема подключения TP, ZZ
Схема подключения TZ регуляторов мощности
Клеммный разъем
| Клемма | Описание | Примечание |
| FS | Определение выгорания предохранителей | Только для серии TZ. Клемма для подключения силового не коммутируемого проводника |
| M | Выход + 5 V DC | Только для этой платы управления, не использовать для других сигналов управления |
| + | Положительная клемма входного сигнала | Где нет маркировки установка по умолчанию 4 — 20 мА |
| — | Отрицательная клемма входного сигнала | |
| E3 | Подключение выносного потенциометра | Регулировка выхода 0 — 100%, Уберите перемычку между клеммами Е2 и Е3 если будете управлять выносным потенциометром (2 — 10 кОм) |
| E2 | ||
| E1 | ||
| NC | Выход сигнализации (нормально закрытый) | Ток нагрузки сигнализации: 2A |
| COM | Выход сигнализации (общий) | |
| NO | Выход сигнализации (нормально открытый) | |
| AC1 | Питание платы управления (~220 V AC) | Можно подключить к 1-ой фазе питающего напряжения и нолю |
| AC2 |
| Название | Цена | Заказать |
| W5-TP4V030-24J Регулятор мощности (3ф., 30А, фазовое, 200-480V AC) | 380$ | |
| W5-TP4V045-24J Регулятор мощности (3ф., 45А, фазовое, 200-480V AC) | 450$ | |
| W5-TP4V060-24J Регулятор мощности (3ф., 60А, фазовое, 200-480V AC) | 500$ | |
| W5-TP4V080-24J Регулятор мощности (3ф., 80А, фазовое, 200-480V AC) | 595$ | |
| W5-TP4V100-24J Регулятор мощности (3ф., 100А, фазовое, 200-480V AC) | 800$ | |
| W5-TP4V125-24J Регулятор мощности (3ф., 125А, фазовое, 200-480V AC) | 930$ | |
| W5-TP4V150-24J Регулятор мощности (3ф., 150А, фазовое, 200-480V AC) | 1100$ | |
| W5-TP4V180-24J Регулятор мощности (3ф., 180А, фазовое, 200-480V AC) | 1390$ | |
| W5-TP4V230-24J Регулятор мощности (3ф., 230А, фазовое, 200-480V AC) | 1700$ | |
| W5-TP4V300-24J Регулятор мощности (3ф., 300А, фазовое, 200-480V AC) | 2410$ | |
| W5-TP4V380-24J Регулятор мощности (3ф., 380А, фазовое, 200-480V AC) | 2950$ | |
| W5-TP4V450-24J Регулятор мощности (3ф., 450А, фазовое, 200-480V AC) | 3550$ | |
| W5-TP4V580-24J Регулятор мощности (3ф., 580А, фазовое, 200-480V AC) | 5350$ | |
| W5-TP4V720-24J Регулятор мощности (3ф., 720А, фазовое, 200-480V AC) | 6950$ | |
| W5-ZZ4V030-24С Регулятор мощности (3ф., 30А, через ноль, 200-480V AC) | 380$ |
- 1
- следующая ›
- последняя »
Разновидности и технические характеристики тиристорного регулятора
Из-за того, что тиристор пропускает через себя напряжение только одной полярности, его нелзя использовать для управления трансформатором без дополнительных элементов:
- Включить тиристор в диодный мост из 4 диодов на вывода “+” и “-“. Вывода “~” подключаются в разрыв цепи вместо выключателя или последовательно с ним. Диодный мост выпрямляет напряжение и на тиристор подается питание только одной полярности.
- Использовать два тиристора, включенные встречно-параллельно и для управления через переменный резистор соединяются управляющие вывода. Каждый из элементов открывается при своей полярности, а оба вместе управляют напряжением на нагрузке.
Открытие тиристора происходит при прохождении тока больше определенной величины и есть два способа управления углом открывания:
- Переменным сопротивлением, включенным между анодом и управляющим электродом. В течении первой половины полуволны напряжение и ток управления растут и при достижении его определенной величины, зависящей от марки элемента. Недостаток этой схемы в ограниченном диапазоне регулировки 110-220В, но этого достаточно для управления трансформатором зарядного устройства.
- Управление импульсами, которые подает отдельная схема на управляющий электрод в определенный момент полуволны синусоиды.
Допустимый ток и напряжение тиристорного регулятора зависят в первую очередь от установленных тиристоров. Самые распространенные – тиристоры серии КУ 202, но в некоторых случаях допускается применение других элементов: - КУ 202Н – 400В, 30А. Крепятся на резьбе М6. При регулировке первичной обмотки, ток которой менее 1А, используются без радиаторов.
- КУ 201л – 300В, 30А, крепление- резьба М6. Допускается использовать в первичной обмотке.
- КУ 201а – 25В, 30А, крепление – резьба М6. Можно использовать только с радиаторами при регулировке после трансформатора.
- КУ 101г – 80В, 1А. Похож на транзистор. В силовых цепях зарядных устройствах не используются, только в схемах управления.
- КУ 104а – 6В, 3А. Так же в силовых цепях не применяются.
Самостоятельное изготовление
На сегодня возможно установить простые регуляторы на электрические приборы своими руками, если имеется необходимый инструмент и схемы. Существует несколько возможных вариантов таких схем. К одной из схем можно отнести bt136 600e. Она идеально подходит, например, для регулировки степени нагрева паяльника.
Варианты схем
Паяльник можно оборудовать устройством для регулировки мощности до 90 Вт. Для этого необходимо всего лишь несколько деталей. Именно благодаря такому устройству можно изменять не только степень нагрева жала паяльника, но и уровень свечения настольной лампы, скорость вращения вентилятора для многих других приборов, которые требуют регулировки.
Такой регулятор можно собрать на основе многих симисторов, к примеру, ВТА 16600. Но идеальным вариантом будет использование устройства bt136 600e. Симистор этого типа лучше подходит для регулировки мощности жала паяльника.
С другой стороны, если имеется минимальный опыт работы с микросхемами, то можно вмонтировать такую лампу в схему регулятора мощности на симисторе типа bt136 600e. Главное, правильно выбрать неоновую лампу. От правильного выбора такого устройства будет зависеть качество работы регулятора, его функциональные возможности и многое другое. Она должна иметь минимальные показатели напряжения.
От этого показателя непосредственно зависит плавность регулировки степени нагрева жала паяльника или скорости вентилятора. При монтаже стартера в светильник неоновую лампу можно не применять. Хотя функциональность устройства от этого уменьшается, поскольку показатель напряжения (мощности) прибора при работе не будет виден.
В схемах регулятора для паяльника нет ничего сложного. Для создания диодного моста используются диоды D226. К нему в обязательном порядке следует монтировать тиристор KY202H. Он имеет личную цепь управления. Если диапазон регулировки мощности устройства должен быть довольно большим, то применяются схемы с дополнительной установкой элемента логики — счётчика K561NE8. Регулировать мощность здесь также будет тиристор.
После установки диодного моста, согласно схеме следует обычный параметрический стабилизатор. Он будет включать подачу электричества на микросхему
Также важно правильно подобрать мощность и количество диодов. Они должны соответствовать желаемому диапазону регулировки. Существует и другой вариант схемы для регулировки мощности паяльника
Существует и другой вариант схемы для регулировки мощности паяльника
Она очень проста, никаких дорогостоящих и дефицитных деталей в ней нет. Предварительно установив светодиод, можно регулировать включённое/выключенное состояние
Существует и другой вариант схемы для регулировки мощности паяльника. Она очень проста, никаких дорогостоящих и дефицитных деталей в ней нет. Предварительно установив светодиод, можно регулировать включённое/выключенное состояние.
Возможное допустимое напряжение на входе должно равняться от 120 до 210 вольт. Для любых приборов такого типа можно использовать индикатор напряжения. Такое устройство можно найти в старом магнитофоне и использовать его для личных целей. Для усовершенствования прибора можно использовать светодиод или любые другие комплектующие такого типа. Он будет подсвечивать шкалу напряжения устройства, а также включённое или выключенное состояние. Это позволит значительно увеличить его функциональность.
Сборка устройства
При сборке симисторного или тиристорного регулятора мощности своими руками следует позаботиться о качественном корпусе для устройства. Лучшим вариантом будет использование пластика, поскольку его легко согнуть, обрезать, склеить и в целом обрабатывать. Таким образом, нужно из пластика вырезать заготовки, зачистить и обработать края, после чего склеить вместе в форме коробки под устройство. В коробке монтируется сделанный регулятор. После того как прибор собран, его необходимо предварительно проверить на правильность схемы и на работоспособность перед эксплуатацией.
Для того чтобы совершить такую проверку, можно использовать обычный паяльник. В качестве альтернативы применяется мультиметр. Приборы просто нужно подключить к выходу самой регулировочной схемы и вращать ручку регулятора. Если в схеме предусмотрена проверочная лампочка, то при регулировке яркость её свечения должна изменяться.
Обратная связь в симисторных схемах регулирования
Для управления мощностью (температурой) нагревательных элементов различных приборов, скоростями вращения двигателей и т.д. в последнее время, несмотря на большую стоимость, чем электромеханика, применяется регулятор мощности на симисторе. Необходимость использования дополнительного радиатора для такой схемы – это небольшая плата взамен отсутствию рисков искрения, долгому сроку безотказной работы, стабильности выдаваемых параметров. Такая схема регулирования распространена в приборах типа паяльников, электродрелей и т.д. Ниже приведен пример еще одной схемы регулирования мощности на симисторе. Это схема для регулирования скорости двигателя промышленной швейной машины.
Схема собрана на симисторе VS1, выпрямительных вентилях VD1 и VD2, и переменном резисторе R3 в цепи управления. Особенностью и ключевой отличительной чертой такой схемы является обратная связь. Симистор, пропускающий ток в обоих направлениях – это лучшее решение для схем регулирования, где необходимо наличие такой обратной связи.
При выборе типа защитных устройств в первую очередь учитывают их технические возможности монтажа в совокупности индивидуальных предпочтений. Это и является определяющим в решении вопроса: УЗО или дифавтомат — что выбрать? Только изучив особенности их работы, можно достичь безопасного функционирования бытовой электросети.
Применяя устройства защитного отключения в домашних условиях, необходимо знать особенности различных его видов — чтобы правильно выбрать, а также изучить схемы установки — чтобы верно подключить.
Сравнивая с устаревшими коммутационными технологиями, можно обозначить еще одно явное преимущество схем регулирования мощности на симисторах – это возможность обеспечения качественной обратной связи и соответственно корректировки работы по обратной связи.
Особенности и преимущества схемы:
- В данном случае реализована обратная связь по нагрузке, что позволяет усиливать обороты двигателя и обеспечивать плавную бесперебойную работу машины в случае возрастания нагрузочных усилий. При этом все операции выполняются схемой автоматически. Не возникает искрений или перегрева. Как видно из рисунка, теплоотвода не предусмотрено.
Данная схема – это регулирование активной мощности приборов. Не рекомендуется применение таких схем в системах регулирования интенсивности освещения. По ряду причин, осветительные приборы будут сильно мигать.
Коммутация симистора в данной схеме происходит строго в моменты перехода через «0» сетевого напряжения, поэтому можно заявлять о полном отсутствии помех со стороны регулятора.
Приводится в действие, то есть включается симистор от поступающего на управляющий электрод положительного импульса при положительном напряжении на аноде, либо от отрицательного импульса при отрицательном положении на катоде. Катод и анод, учитывая особенности двунаправленной работы симистора тут условные. в зависимости от работы в разных направлениях они будут меняться функциями.
В роли источника импульсов для управления симистором может быть применен двунаправленный динистор. Либо, из соображений удешевления схемы, можно подключить во встречно-параллельном направлении пару обыкновенных динисторов. Для обеспечения большей ширины диапазона регулирования малых напряжений оптимальным выбором станут динисторы типа КНР102А. Еще один вариант ключевого элемента – лавинный транзистор.
Регулирования активной и реактивной мощности имеют некоторые отличительные особенности. Управление индуктивной нагрузкой требует включения в схему RC-цепочки (параллельно симистору). Это позволит сдерживать скорость увеличения напряжения на аноде симистора.

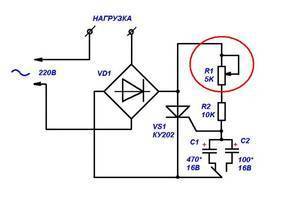

Классическая тиристорная схема регулятора
Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.
Для того, чтобы понять, как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.
Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).
При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.
Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.
Как проверить работоспособность симистора?
В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:
- Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
- Собрать специальную схему.
Алгоритм проверки омметром:
- Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
- Устанавливаем кратность на омметре х1.
- Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
- Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
- Меняем полярность и повторяем тест с пункта 3 по 4.
Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.
Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).
Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

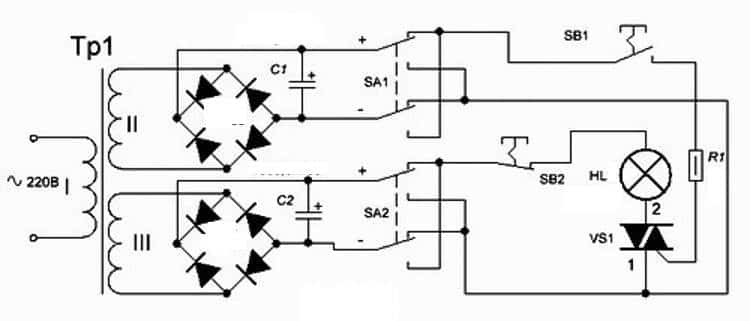

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.
Обозначения:
- Резистор R1 – 51 Ом.
- Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
- Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
- Лампочка HL – 12 В, 0,5А.
Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.
Алгоритм проверки:
- Устанавливаем переключатели в исходное положение (соответствующее схеме).
- Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
- Жмем SB2, лампа гаснет (устройство закрылось).
- Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
- Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.
Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.
Обозначения:
- Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
- Емкости: С1 и С2 – 100 мкФ х 10 В.
- Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.
В качестве источника питания используется батарейка на 9V, по типу Кроны.
Тестирование тринисторов производится следующим образом:
- Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
- Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
- Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
- Кратковременно жмем S2, светодиоды не должны загораться.
Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.
Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:
- Выполняем пункты 1-4.
- Нажимаем кнопку S1- загорается светодиод VD
То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).
Простой регулятор мощности на симисторе своими руками
В завершении статьи приведем пример простейшего регулятора мощности. В принципе, можно собрать любую из приведенных выше схем (наиболее упрощенный вариант был приведен на рисунке 2). Для этого прибора даже не обязательно делать печатную плату, устройство может быть собрано навесным монтажом. Пример такой реализации показан на рисунке ниже.
Использовать данный регулятор можно в качестве диммера, а также управлять с его помощью мощными электронагревательными устройствами. Рекомендуем подобрать схему, в которой для управления используется полупроводниковый ключ с соответствующими току нагрузки характеристиками.
Симисторами называют полупроводниковый прибор, на котором присутствуют 5 р-н переходов. Важнейшее его качество, это способность пропускать сигнал, как в прямом, так и обратном направлениях.
Мощный электронный стабилизатор
Одним из лидеров в производстве энергетических систем является компания «Энергия», она применяет в своих разработках инновационные технологии, что позволяет свести до минимума некоторые недостатки тиристорных стабилизаторов напряжения.
Однофазный тиристорный стабилизатор «Энергия Classic 12 000» представляет собой современное и надёжное устройство с высокими параметрами. Устройство работает в интервале входных напряжений от 125 до 254 вольт. Предельно допустимые величины могут составлять 60 вольт по минимуму и 265 вольт по максимуму. Стабилизатор имеет переключающую схему на 12 ступеней, выполненную на мощных тиристорах. Время переключения не превышает 20 мс.
Стабилизатор имеет защиту от пониженного напряжения, повышенного напряжения и перегрузки. При температуре силового трансформатора свыше 120°C так же срабатывает защита и стабилизатор отключается. Допустимая кратковременная перегрузка до 180%, может составлять 0,3 секунды. Входной фильтр подавляет все виды высокочастотных и импульсных помех. При питании нагрузки с нормальным напряжением сети используется система «байпас». Данный стабилизатор компании Энергия рассчитан на эксплуатацию в отапливаемом помещении с уровнем влажности не более 80%.
Настройка устройства
Существуют схемы регулировки мощности, при нагрузке до 500 Вт или при переменном токе в 220 В. Это могут быть домашние вентиляторы, электродрели. Здесь нужно использовать устройства широкого диапазона, большой мощности. Симисторный регулятор будет использоваться в качестве фазового управления. Основным назначением прибора будет изменение момента включения симистора относительно перехода сетевого напряжения через ноль.
Изначально, в периоде положительного полупериода симистор закрыт. Как только начнёт увеличиваться напряжение, конденсатор заряжается и делится в двух направлениях. По мере увеличения сетевого напряжения, напряжение на конденсате отстаёт на величину, суммарного сопротивления делителя и ёмкости. Конденсатор будет заряжаться до момента получения напряжения около 32 В. В этот момент происходит открытие динистора, а с ним и симистора. Тогда начнёт поступать равный суммарному сопротивлению симистора и нагрузки. Симистор будет открыт на весь полупериод. Таким образом, происходит регулировка мощности напряжения.
Собрать симисторный регулятор мощности достаточно просто, даже не обладая специальными знаниями. Гораздо сложнее чётко усвоить правила его эксплуатации
Чрезвычайно важно, чтобы вышеизложенные нюансы строго соблюдались. В ином случае, собственноручная конструкция не будет функционировать качественно и может принести проблемы, связанные с целостностью и эффективной эксплуатацией электроприборов
Видео: изготовление симисторного диммера
Если в жилье есть газоснабжение, готовить пищу на газовой плите удобнее, а отопление газовым котлом обычно дешевле электрического варианта
Но при отсутствии газа оптимизация потребления электроэнергии становится очень важной задачей. Для ее решения надо потреблять ровно столько электрической энергии, сколько необходимо
А для этого потребуется оптимальное управление бытовыми электроприборами и освещением. Многие электроплиты, электрообогреватели, вентиляторы и т.д. снабжены встроенными регуляторами.
Но технические возможности системы управления электрооборудованием стоят немалых денег. И по этой причине чаще всего покупаются недорогие электроприборы с простейшими регуляторами. Далее мы расскажем читателям об устройствах, использование которых даст не только экономию электроэнергии, но и сделает многие электроприборы более удобными. Эти устройства – регуляторы мощности. Их назначение – регулировка среднего значения напряжения на нагрузке.
Схема регулятора
Давайте рассмотрим простой симисторный регулятор мощности, который можно использовать с любой нагрузкой. Управление фазово-импульсное, все компоненты традиционные для таких конструкций. Нужно применять такие элементы:
Непосредственно симистор, рассчитанный на напряжение 400 В и ток 10 А.
Динистор с порогом открывания 32 В.
Для регулировки мощности используется переменный резистор.
Ток, который протекает через переменный резистор и сопротивление, заряжает конденсатор с каждой полуволной. Как только конденсатор накопит заряд и напряжение между его пластинами будет 32 В, откроется динистор. При этом конденсатор разряжается через него и сопротивление на управляющий вход симистора. Последний при этом открывается, чтобы ток прошел к нагрузке.
Чтобы изменить длительность импульсов, нужно подобрать переменный резистор и пороговое напряжение динистора (но это постоянная величина). Поэтому придется «играть» с сопротивлением переменного резистора. В нагрузке мощность оказывается прямо пропорциональна сопротивлению переменного резистора. Диоды и постоянный резистор использовать не обязательно, цепочка предназначена для того, чтобы обеспечить точность и плавность регулировки мощности.
Ток, который протекает через динистор, ограничивается постоянным резистором. Именно с его помощью происходит корректировка длины импульса. С помощью предохранителя происходит защита цепи от КЗ. Нужно отметить тот факт, что динистор в каждой полуволне открывается на один и тот же угол.
Поэтому выпрямление протекающего тока не происходит, можно подключить даже индуктивную нагрузку к выходу. Поэтому использоваться может симисторный регулятор мощности и для трансформатора. Для того чтобы подобрать симисторы, нужно учесть, что для нагрузки в 200 Вт необходимо, чтобы ток был равен 1 А.
В схеме используются такие элементы:
Динистор типа DB3.
Симисторы типа ВТ136-600, ТС106-10-4 и аналогичные с номиналом по току до 12 А.
Полупроводниковые диоды германиевые – 1N4007.
Электролитический конденсатор на напряжение более 250 В, емкость 0,47 мкФ.
Переменный резистор 100 кОм, постоянные – от 270 Ом до 1,6 кОм (подбираются опытным путем).
Такая схема является самой распространенной, но можно встретить и небольшие ее вариации. Например, иногда вместо динистора ставят диодный мостик. В некоторых схемах встречается цепочка из емкости и сопротивления для подавления помех. Существуют и более современные конструкции, в которых применяется схема управления на микроконтроллерах. При использовании такой схемы вы получаете точную регулировку тока и напряжения в нагрузке, но реализовать ее сложнее.
Для того чтобы собрать симисторный регулятор мощности для электродвигателя, вам достаточно придерживаться такой последовательности:
Сначала нужно определить характеристики прибора, который будет подключаться к регулятору. К характеристикам можно отнести: число фаз (либо 3, либо 1), необходимость в точной корректировке мощности, напряжение и ток.
Теперь нужно выбрать конкретный тип устройства – цифровой или аналоговый. После этого можно осуществить выбор компонентов по мощности нагрузки. В принципе, для моделирования можно использовать специально программное обеспечение.
Рассчитайте тепловыделение. Для этого умножьте два параметра – номинальный ток (в Амперах) и падение напряжения на симисторе (в Вольтах). Все эти данные можно найти среди характеристик элемента. В итоге вы получите мощность рассеяния, выраженную в Ваттах. Исходя из этого значения, нужно выбрать радиатор и кулер (при необходимости).
Закупите все необходимые элементы или подготовьте их, если они у вас имеются.
Теперь можно приступить непосредственно к сборке устройства.
Прежде чем собрать по схеме симисторный регулятор мощности, нужно выполнить ряд действий:
Осуществите разводку дорожек на плате и подготовьте площадки, на которых нужно установить элементы. Заранее предусмотрите места для монтажа симистора и радиатора.

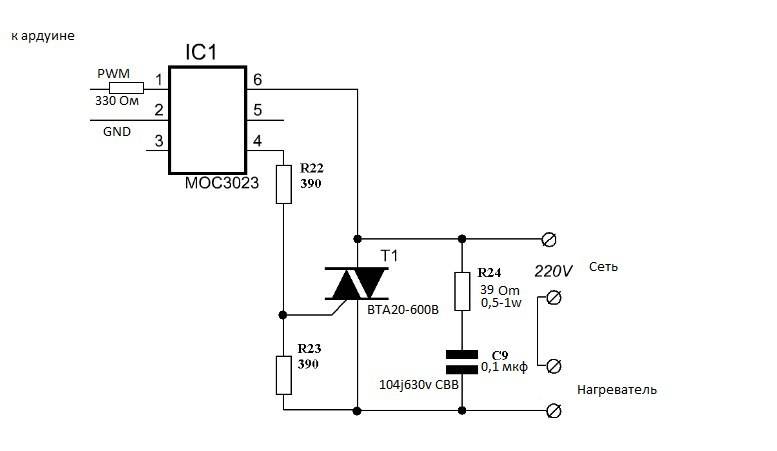

Установите все элементы на плате и припаяйте их. В том случае, если у вас нет возможности сделать печатную плату, допускается использование навесного монтажа. Провода, которыми соединяются все элементы, должны быть как можно короче.
Обратите внимание на то, соблюдена ли полярность при подключении симистора и диодов. Если отсутствует маркировка, прозвоните элементы мультиметром.
Проверьте схему, используя мультиметр в режиме измерения сопротивления.
Закрепите на радиаторе симистор, желательно использовать термопасту для лучшего контакта поверхностей.
Всю схему можно установить в пластиковом корпусе.
Установите в крайнее левое положение ручку переменного резистора и включите прибор.
