Что это такое
Далее рассмотрим основные моменты правильного монтажа гаджета у себя дома.
В большинстве комплектов видеодомофонов предусмотрен блок питания только для видеопанели. Для этого с обратной стороны существует 4 контакта.
Устанавливаем монитор видеодомофона Необходимо учитывать, что устройство питается от сети V, так что в пределах досягаемости должна находиться розетка. Специалистами рекомендуется устанавливать все элементы в специальных монтажных боксах
Подключая вызывную панель к видеомонитору, необходимо принять во внимание расстояние между ними
Подключение видеодомофона в частном доме должно делаться согласно схеме и рекомендациям, приведенным в документации к купленной системе. Видеодомофон: подключение, схема Для того чтобы самостоятельно установить данный прибор дома, нужно обладать некоторыми знаниями в области электротехники и умениями работать с такими инструментами, как дрель, отвертки, молоток, щипцы, и другим подобным оборудованием, которое может понадобиться при монтаже. Причина — нужно постоянно следить за уровнем заряда батарей блоков. Специалистами рекомендуется устанавливать все элементы в специальных монтажных боксах.
Некоторые его типы позволяют вести прокладку даже в открытом грунте, на воздухе без дополнительной защиты; для передачи видео и аудио чаще всего применяются коаксиальные кабеля. Основные бренды, хорошо зарекомендовавшие себя на рынке видеодомофонов: Commax, Kocom, Slinex,Kenwei, и Gardi.
Подрозетник Высота установки должна примерно соответствовать уровню глаз взрослого человека 1,,5 м. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения.
Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение. Если расстояние между устройствами более 40 метров, то информацию следует передавать, используя коаксиальный кабель для домофона. Последний — самый редкий вид, он используется для охраны промышленных или государственных объектов; Замок или запирающее устройство домофона используется для контроля положения двери подъезда многоквартирного дома или калитки частного.
Иногда все материалы, необходимые для самостоятельной установки, идут в комплекте с системой. Основным отличием этих замков, является то, что электромеханический оснащен обычным механическим замком, работающим с помощью привода, в отличие от электромагнитного работающего от электричества. Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются
Обе проблемы решаются очень просто, однако не обратить ваше внимание на них мы не можем. Подключение Конструкция домофона Домофон — это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним.
Монтаж видеодомофона в квартире своими руками
Подробная видеоинструкция для новичков!
Типовые схемы подключения домофонов
Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.
Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.
Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:
Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка
Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.
На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.
Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

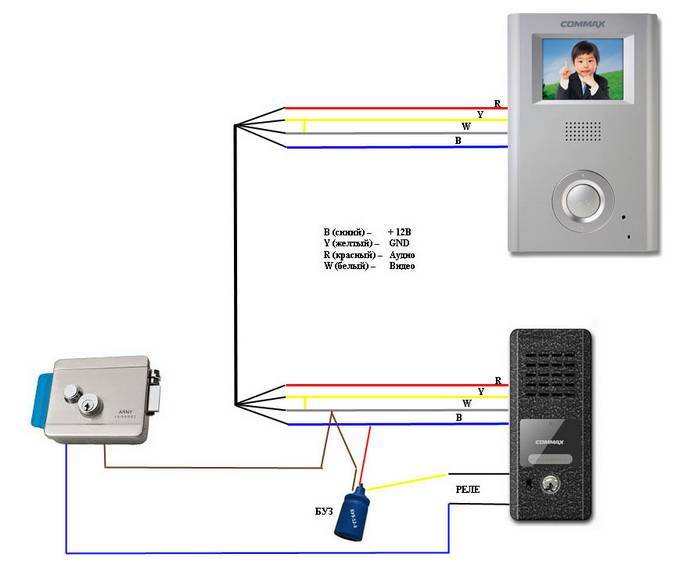

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.
Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.
Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.
Типы домофонов и общие схемы их подключения
Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.
Многоквартирный домофон
В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:
Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.
Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.
Домофон индивидуального пользования
Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.
В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.
На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:
- домашний спикерфон (1);
- блок питания (2);
- вызывная наружная кнопка-спикер (3);
- электромеханический или магнитный замок (4);
- связной кабель.
В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.
Какому типу замка отдать предпочтение
Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.
- калитка или входные двери будут заперты даже при отключении электроэнергии;
- при поломке замок можно поменять на обычный, подобный по конструкции.
Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.
Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.
Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.
Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.
Коммуникаторы
Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.
Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.
Стоимость установки видеодомофона
| Диагностика видеодомофона | от 1000 руб. | Задать вопрос |
| Установка монитора видеодомофона | от 2000 руб. | Задать вопрос |
| Установка вызывной панели видеодомофона | от 2000 руб. | Задать вопрос |
| Подключение видеодомофона к подъездному домофону | от 1000 руб. | Задать вопрос |
Вызвать мастера для замера
У нас вы можете купить видеодомофон в Москве с установкой – мы предоставляем каталог соответствующих устройств с широким ассортиментом и прилагаемых аксессуаров. Выбрав подходящий по стоимости и функциям прибор, вы легко сможете оформить заказ на его покупку и монтаж. В короткие сроки ваш запрос будет обработан, и очень скоро безопасность вашего дома или офиса будет возведена на более высокий уровень с нашей помощью.
Монитор/аудиотрубка и вызывная панель
Монитор видеодомофона может быть:
- Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
- Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
- IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.
Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон
Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.
По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.
Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.
Коммутатор (для IP домофонии)
Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE
Оборудование с последним типом питания работает только с коммутаторами того же производителя.
Замок и доводчик
Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.
Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены).
Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.
Контроллер и считыватель
Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.
Блок питания
Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.
В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.
Особенности составляющих элементов
Вызывную панель монтируют возле входной двери либо калитки. Рассматривая модель домофона с видеокамерой, надо вспомнить о разнообразных дополнительных функциях данных устройств: некоторые оснащены ИК подсветкой или антивандальной защитой.
В этом видео вы можете просмотреть как происходит подключение видеокамеры к вызывной панели:
Современные производители постоянно совершенствуют собственную продукцию, расширяя ассортимент, обеспечивая потребителей нужными технологиями. Благодаря нововведениям, у них получилось выйти за рамки возможностей обычного домофона.
На сайтах производителей всегда есть множество новинок, которые стоит изучить перед выбором конкретной вызывной панели. Консультанты в магазинах могут рассказать более подробно о многих устройствах, однако лучше обратиться к специалистам, которые занимаются обслуживанием и установкой видеодомофонных систем.
Ремонт панели вызова и всей системы
Абсолютно всем устройствам периодически нужно техническое обслуживание независимо от их производителя, модели, марки, периодичности использования видеодомофона и проходимости парадной.
Видеодомофонная система
Нежелательно пытаться отремонтировать устройство самостоятельно, ведь можно сделать хуже и придется полностью менять блоки устройства. Кроме того, для ремонта нужна специальная схема, которую обычному пользователю сложно найти.
Организации, занимающиеся ремонтом и монтажом видеодомофонов, имеют принципиальные схемы для разных моделей вызывных панелей. У них обязательно найдется нужная схема, подходящая для конкретного случая, поэтому клиенту не придется искать ее.
Как ремонтировать вызывную панель самостоятельно вы сможете увидеть в этом видео:
Стоимость ремонта и монтажа оборудования
Ремонт вызывной панели, как и всей домофонной системы, является довольно сложным занятием. Стоимость выполнения работ зависит от огромного количества факторов, поэтому цену очень сложно определить, не проанализировав нюансы.
Известно, что иногда даже материал, используемый во время изготовления двери, влияет на стоимость ремонта видеодомофона. Поэтому прежде чем привлекать к монтажу или ремонту специалистов компаний-подрядчиков, необходимо обязательно уточнить их тарифы, а также позаботиться о составлении сметы.
Приведенные ниже среднестатистические цены на ремонт домофона помогут определить ориентировочную стоимость работ.
| Наименование работ | Стоимость в рублях |
| Установка накладной панели вызова, рассчитанной на одного абонента | 1700 |
| Установка панели вызова, рассчитанной на одного абонента | 2600 |
| Монтаж накладной вызывной панели, рассчитанной на 1-4 абонентов | 2000 |
| Установка врезной панели вызова, рассчитанной на 1-4 абонентов | 3200 |
Желательно заранее заказать расчет ремонта вызывной панели или всей системы, включив все предполагаемые работы, а также их стоимость.
Этапы ремонта видеодомофонных систем
Ремонт включает такие стадии работ:
- Выезд мастера на место проведения работ;
- Диагностика неисправностей (проверка видеокамер, вызывной панели, прозвонка кабелей, тестирование блоков, проверка замков, доводчиков, двери);
- Ремонт (при этом нужна схема системы, которая идет в комплекте с устройством).
Известно, что схема – не единственное, что нужно изучить перед началом работ. Надо разобраться со всеми способами крепления системы.
Очень важной во время установки является инструкция, ведь каждая модель является уникальной и даже очень похожие устройства обладают множеством различий
Необходимость монтажа домофона в частном доме
Видеодомофон функционирует и как электронная аудиосистема, и как устройство отображения объектов на дисплее, делающее записи, а значит, может стать прекрасным способом обезопасить проживание в частном доме сделать его спокойным. Устройство не пропустит внутрь помещения людей, которых вовсе не ждут, и защитит имущество от кражи.
Любой посетитель может связаться с хозяевами, нажав кнопку вызова, и попросить впустить его в дом
Благодаря установке домофона владелец дачи или иного помещения может:
- видеть подходящих к дому людей на специальном экране, так как вызывная панель снабжена видеокамерой, монтируемой на воротах;
- открыть входную дверь или калитку на расстоянии, нажав кнопку на приёмном устройстве, которое находится в доме;
- получить информацию о причинах посещения хозяев коттеджа или дачи дистанционно, то есть без выхода на улицу;
- игнорировать пришедшего, который может оказаться совершенно незнакомым человеком.
Видеодомофоны – разновидности, особенности применения
Итак, в видеодомофонах проводного типа есть такие компоненты:
- Камера (от одной и больше).
- Средства сигнального отражения в доме (панель на видеодомофоне).
- Панель вызова.
- Электромагнитный или электрохимический замок.
- Блок питания.
- Считыватель с контроллера.
Требуется дополнительно сказать о том, что схема подключения устройства в загородном доме часто определяется по тем или иным инженерным решениям
В частности, во внимание принимается принцип распределения питания. Различные системы обладают отличиями в особенностях конструкции, а еще в методах монтажа
Вызывная панель
Панель вызова служит для идентификации гостей и посетителей. Она подключается к монитору напрямую и получает питание от него. В зависимости от модели панель включает следующие элементы:
- Реле, предназначенное для управления замком;
- Подсветку, обеспечивающую видимость в темное время суток;
- Микрофон и динамики для двусторонней связи.
Сначала нужно определиться с местом для установки панели. В многоквартирном доме ее можно поставить как на входе в подъезд, так и у дверей квартиры (а можно сделать параллельное подключение и установить сразу две панели). Оптимальная высота ее расположения – 1,4-1,6 м от земли или пола. Если все элементы системы приобретаются отдельно, следует учесть, чтобы видеосигнал, передаваемый камерой, соответствовал сигналу, принимаемому монитором.
Обзорный угол встроенной видеокамеры – около 60 градусов. Он должен охватывать все пространство около входа. Если панель вызова монтируется на улице, лучше выбрать более дорогостоящее, но безопасное устройство, обладающее антивандальными свойствами, устойчивое к механическим и природным воздействиям. Сперва делается сквозное отверстие для проводов, затем крепится сама панель с помощью дюбелей. Для защиты объектива от прямых солнечных лучей можно сделать над нею козырек.
Особенности выбора
При выборе видеодомофона обращают внимание на качество изображения и дополнительные функции
Решив установить домофон, изучают функционал всех представленных на рынке устройств и особенности их эксплуатации.
Современные модели имеют множество функций, за каждое дополнительное свойство придётся доплачивать.
Базовые возможности видеодомофонов:
- аудиосвязь между вызывным устройством и основным блоком;
- визуальное отображение обстановки перед вызывным блоком на мониторе или телевизоре;
- открывание двери запрограммированными ключами;
- дистанционное управление замками;
- контроль обстановки в районе двери по команде с основного блока, т.е. использование домофона в режиме видеокамеры;
Можно приобрести оборудование, с помощью которого осуществляют аудио и видеозапись на регистраторе в режиме ручного управления или по команде от датчика движения.
Кроме сохранения потокового видео, используют функцию фотографирования. В этом случае качество изображения намного лучше, что может понадобиться при опознании нарушителя, пытавшегося проникнуть в дом, или вандала, разрушившего имущество.
Функция автоответчика позволит узнать цели визита посетителей, приходивших во время отсутствия хозяев.
Часть видеодомофонов может быть использована в комплексе охранных систем. Для этого используется возможность подключения охранных датчиков. Например, при взломе или несанкционированном открытии калитки частного дома прибор выдаст сигнал «тревога» и автоматически включит видео- и аудиозапись происходящего в районе входной двери. Одновременно можно включить в режим «запись» для всех видеокамер в доме.
Беспроводной видеодомофон с радиоканалом
Учитывают при выборе состояние квартиры или дома, качество ремонта и возможность провести провода. Если ремонт закончен, используют изделия с радиоканалом передачи данных.
Схема подключения домофона с электромеханическим замком в частном доме с передачей сигнала на радиочастоте может быть использована, когда прокладка соединительных проводов невозможна — на пути до вызывной панели уложена плитка или асфальт, залиты бетонные дорожки.
При выборе беспроводных моделей учитывают, что вызывная панель будет работать от аккумуляторов, которые в холодное время года придётся регулярно снимать для подзарядки. Чаще используют запасной комплект элементов.
Схема построения сети бывает аналоговой или цифровой
Важно знать тип системы, от этого зависит, как подключить видеодомофон в квартире
В первом случае разводка проводов по квартирам будет координатной, т.е. до каждого абонента проведён отдельный сигнальный провод и один общий для 10 квартир. В цифровых сетях сигналы закодированы и идут по одному проводу типа «витая пара».
Назначение и общая схема
Видеодомофон – переговорное устройство с возможностью отображения посетителя и предоставления ему доступа в помещение без необходимости с ним прямого контакта.
В настоящее время разработано большое количество вариантов этих устройств.
Они могут различаться :
- типом дисплея: цветной, черно-белый, ламповый, жидкокристаллический;
- типом воспроизведения звука: телефонная трубка или громкое воспроизведение, а также с мобильного телефона с поддержкой 3G;
- типом клавиатуры: сенсорная или тактильная;
- типом замка: электромеханический или электромагнитный.
Схема подключения состоит из:
непосредственно видеодомофона с монитором и клавишами управления;
- вызывной панели с кнопкой, камерой и микрофоном;
- электро- или электромагнитного замка;
- электромагнитного реле;
- блока питания 12 B;
- соединительных проводов.
Схема подключения домофона
Монтажная схема аудиодомофона
Любой домофон – это переговорная трубка, панель вызова, видео- и аудиоаппаратура, электронный или электромеханический замок, коммутатор. Рассмотрим, как работает каждый из перечисленных выше элементов:
- Переговорная трубка цифрового аппарата должна находиться в квартире, чтобы хозяин принимал сигналы и мог открыть дверь. Стандартное подключение предусматривает обязательное подключение к замку.
- Панель вызова служит для набора номера квартиры или вызова в частный дом. Это устройство с кнопками набора, оно может оснащаться дешифратором, который считывает код с электронных ключей или специальных карточек, может иметь подсветку или визуальный определитель номера квартиры. Последний редко используется в системах контроля доступа к жилью, чаще его монтируют в охранных системах промышленных сооружений.
- Электронный или электромеханический замок домофона служит для контроля состояния входной двери подъезда или ворот частного дома. Чаще устанавливается с электромагнитным замком и цифровой домофон. Магнитный замок легко открывается с улицы, но профессионалы утверждают, что он надежнее электромеханического с металлическими ригелями, которые приводятся в движение электродвигателем.
- Модуль коммутатора передает сигнал вызова от панели абоненту.
Как устанавливать и подключать домофон
Девайс с электромагнитным замком
Электромагнитные замки крепятся на дверь разными способами:
- В подготовленную нишу (вырез), при этом прочные элементы корпуса накладываются на дверное полотно. Это решение не требует наличия столярного опыта, но со стальной дверью могут возникнуть сложности, так как понадобятся навыки сварщика и слесаря.
- Во внутреннюю полость деревянной или металлической двери. Контактная магнитная площадка должна быть выведена на один уровень с поверхностью дверного полотна.
Второй вариант обуславливает высокую точность монтажа, но требует профессионального столярного опыта – паз для замка рекомендуется вырезать аккуратно и строго по размерам. Крепится замок метизами. Корпус его приваривать к двери запрещено – устройство придется ремонтировать, менять или регулировать для более высокой точности расположения ригелей.
Кабель для подачи напряжения на замок следует крепить или по торцу дверного полотна, или под наличниками дверной рамы. Таким же образом укладывают электромагистраль внутри накладного кабель-канала.
Аппарат контроля доступа без замка
Домофон без замка – распространенный в частных домах способ подключения, поэтому смонтировать такую схему может и дилетант. Для монтажа наружного и внутреннего блоков к коммутатору прокладывают кабель, состоящий из четырех жил, или два двужильных провода. Две жилы используются для подачи напряжения питания, две оставшиеся – для подачи аудио- и видеосигналов.
Как будет подключаться домофон, зависит от выбора хозяина дома. Если удобнее выйти на улицу и открыть ворота, то возможен монтаж без электромеханического или магнитного замка. Но более удобный вариант – аппаратура с замком, управление которым будет производиться через кнопку на домофоне.
Подключение видеодомофона без замка
Также можно не монтировать видеоаппаратуру, а вместо камеры установить дополнительную вызовную панель. Такое решение применяется при охране участков большой площади, где есть несколько ворот или калиток. Иногда устанавливают видеокамеру наблюдения вместо второй панели вызова, что позволяет владельцу быстрее решить, открывать калитку или оставить ее запертой.
Комплект для установки домофонного устройства
Стандартный домофон многоквартирного дома состоит из следующих частей:
Внешний блок, состоящий из блока вызова, цифрового табло, экрана, считывателя ключей, динамика и микрофона. Устанавливается на внешней стороне двери или на торце на удобном месте, под человеческий рост, чтобы входящему легко было дотянуться до кнопок, увидеть цифры на экране, общаться с хозяевами. К внешнему блоку домофона применяются требования антикоррозии, водонепроницаемости, антивандальности. Он должен быть прочно установлен. В более простых схемах применяется вызывная панель.
Электромагнитный замок. Это основной элемент домофона
При выборе обратите внимание на габариты, вес, толщину двери, прижимную силу механизма.
Доводчик. Крепится на дверное полотно, исключает резкое захлопывание и снижает износ двери и замка.
Кнопка «выход»
Размещается рядом с дверью с внутренней стороны. Служит для быстрого открытия замка без использования дополнительных приспособлений (кода, ключей).
Переговорное устройство (трубка или видеодомофон) располагается со стороны абонента в квартире или на посту охраны, консьержа. Обычно около двери, чтобы далеко не протягивать провода. Когда гость набирает номер абонента, вызов поступает на трубку. Абонент общается с гостем, выясняет цель визита и нажатием на кнопку открытия разблокирует замок.
Коммутатор обеспечивает связь между блоком вызова и переговорным устройством конкретного абонента.
Блок питания подключается к сети электропередач и подаёт ток на устройство, в том числе при аварийном отключении электричества.
Кабели и провода. Для монтажа используются два вида – электрические и для аудио, видео связи и управления.
Элементы домофонной системы соединяются между собой согласно техническому паспорту, где производитель приводит подробную инструкцию.Устройства будут работать долго и стабильно при грамотном монтаже.
Рекомендуем доверить установку домофона профессионалам компании starnew.ru. Мы установим домофон любого производителя, CIFRAL, METAKOM, ELTIS, VIZIT, быстро и четко. Предоставляем гарантию на монтаж, осуществляем техническое обслуживание домофонного оборудования.
Установка домофона для подъезда
При монтаже сети в многоквартирном доме сэкономить на конечной стоимости работы за счет отказа от мастера не получится. Конечно, алгоритм по работе с установкой не меняется, но добавляется надобность правильного подключения всех абонентов. К цифровому комплексу приемные блоки подключаются параллельно. Именно поэтому при выходе из строя одного аппарата приходит в негодность вся сеть. Ей требуется двужильный сигнальный кабель. Чтобы закодировать каждую квартиру отдельно, на цепь нужно накладывать перемычки. Цена координатной цепи меньше, но последняя требует большего внимания. Зато она надежнее для каждого отдельно взятого абонента, потому что блоки подключаются последовательно, как в гирлянде: одна потухшая лампочка не влияет на сотню других.
Электромеханический замок: принцип действия
Подобные замки, по сути своей, достаточно просты. Они отличаются от традиционных механических лишь тем, как снимается блокиратор. Вместо стандартного ключа здесь используется электронный блок, на который подается электричество. По команде от блока механическим усилием убирается блокировка фиксатора и происходит открытие двери.
В зависимости от способа установки, такие замки бывают как врезными, так и навесными. Поэтому особых требований под место монтажа нет.
Отличаются различные модели по конструкции. Среди них выделяют:
1. Замки с электроблокировкой.
В таких устройствах ригель удерживается с помощью упругих пружин. Когда по команде от блока управления на фиксатор поступает сигнал, пружина сжимается и ригель вместе с ней уходит внутрь конструкции. В том случае, если используется ключ, пружина убирается с помощью ручки.
2. Соленоидные замки
Соленоидные замки пользуются популярностью, благодаря долговечности и быстрой реакции. Суть механизма в том, что положение ригеля определяется соленоидом. Причем можно найти модели, в которых реализован как механический способ открытия, так и те, что открываются и закрываются только подачей электричества. На большинстве соленоидных электромеханических замков с тыльной стороны размещается механическая ручка, которая позволяет без проблем покинуть помещение.
3. Электромоторные замки
Наиболее дорогие модели, которые обычно устанавливаются на помещения, где необходимо сохранить действительно что-то ценное. В быту их используют редко, но все же можно встретить их на гаражах, воротах частных домов. Ригель в них фиксируется электрозамком, который и убирает блокировку. Открытие производится с небольшой паузой. На ряде моделей ее можно настраивать.
