Как совместить теплый пол и радиаторное отопление

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола

При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы

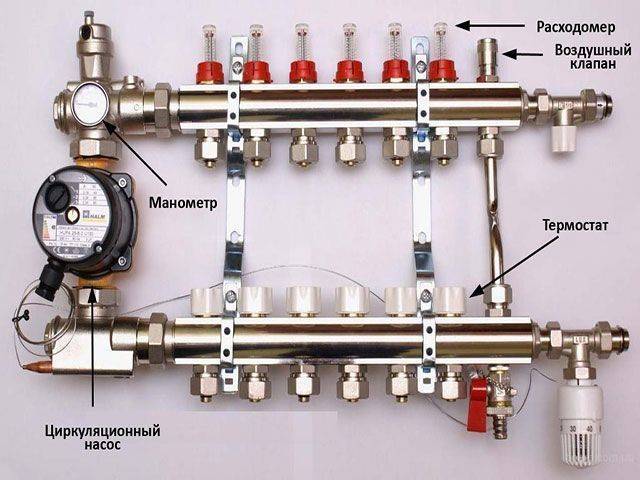

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Какие трубы подойдут для комбинированной системы отопления

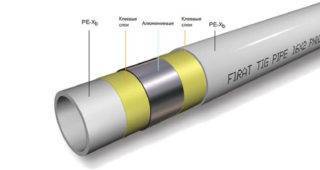

Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании

Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.

Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.

Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.

Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.

Способы подключения котла на твердом топливе к системе теплого пола

Решение основной проблемы

Основная проблема заключается в том, что большинство отопительные приборов на твердом топливе, используемых в частных домах – отсутствие той автоматики, к которой мы привыкли, эксплуатируя газовые или электрические агрегаты. В большинстве моделей остановка котла осуществляется в полуавтоматическом режиме, закрылось поддувало, котел погас. Подходит ли такой принцип работы нагревательного котла для того, что бы в доме эффективно работали теплые полы.

Теплый пол с технологической точки зрения является тем оборудованием, для которого существует принципиальное ограничение по температуре нагрева. Перегрев пола приведет к тому, что о комфорте в доме придется на время забыть. Работающий котел выдает на порядок больше тепловой энергии, чем необходимо для снабжения отопительного контура. Задача может быть частично решена за счет установки в систему или электрического насоса, который обеспечит циркуляцию горячего теплоносителя по трубам. Однако в данном случае теряется главное преимущество твердотопливных аппаратов, их автономность.

Нередки ситуации зимой, когда в случае непогоды нарушается энергоснабжение жилых построек. В такой ситуации остановка циркуляционного насоса грозит перегревом не только нагревательного прибора, но и разрушением основных узлов и элементов отопительной системы. Восстановление энергоснабжения приведет к тому, что перегретый теплоноситель снова начнет поступать в отопительный контур, который не способен выдерживать такие температуры. В результате, прорыв и выход из строя всей системы отопления. Чем это чревато, можно себе представить!

Для того, что бы обезопасить себя от подобных неприятностей, лучше оборудовать автономную систему отопления дополнительными приборами для съема избыточной тепловой энергии. Загасить котел сразу не получится и снизить температуру нагрева, особенно в ночное время, сразу не удастся. За вас эту работу могут выполнить дополнительные устройства.

Способ первый. Подключение радиаторов отопления

Имея в своем распоряжении нагревательный котел для теплого пола, работающий на дровах, достаточно установить в доме дополнительные радиаторы отопления. Основная задача, которая на них возлагается, состоит в том, что бы компенсировать избыточное тепло, поступающее от работающего нагревательного прибора. Горячий теплоноситель будет свободно циркулировать по батареям, отдавая лишнюю тепловую энергию. Обычно для этой цели ставят 1-2 радиатора, в помещениях, которые периодически посещаются обитателями дома (коридор, цокольное помещение, предбанники).

*Чугунная батарея вполне способна справится с этой ролью. Чугунные радиаторы выдерживают большое давление (перегретый пар). Основная задача во время установки радиатора, получить большую площадь теплоотдачи.

Батарея подключается таким образом, что бы котловая вода поступала в него естественным образом. Система, оборудованная таким образом, сможет выдержать значительный перегрев и не разрушиться. В данном случае можно обойтись без расширительного бака, если речь идет о твердотопливных агрегатах небольшой мощности, в которых топочная камера имеет небольшой объем.

Способ второй. Установка теплоаккумулятора

Если вы имеете дом значительных размеров можно отдать предпочтение более надежному и действенному варианту. Тепловой аккумулятор, другими словам, большая емкость для сбора теплоносителя, успешно справляется с ролью регулятора температуры нагрева теплоносителя.

Предлагаемая схема наглядно демонстрирует то, насколько просто и легко выполнить монтаж накопительной емкости в общую систему отопления.

По принципу работы —  тепловой аккумулятор является той же гидрострелкой, только больших размеров. Основная задача, которую решает теплоаккумулятор состоит в отборе тепловой энергии. Работающий котел будет греть теплоноситель, поступающий сначала в накопительную емкость. Уже из накопительного бака остывший до необходимой температуры теплоноситель будет расходиться по отопительному контуру теплого пола.

Обычно объем такого бака рассчитывается исходя из соотношения —  40 литров на 1 кВт мощности нагревательного прибора. С подобной техникой вам уже больше нестрашны перегревы оборудования. Благодаря теплоаккумулятору и эффективности теплого пола, вам удастся значительно сократить количество загрузок топлива в котел. Экономия налицо!

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Особенности системы

Комбинированное отопление радиаторы плюс теплый пол имеет свои нюансы. Температура для батарей выше, чем значение у теплых полов. Для решения проблемы используются специальные клапаны, которые монтируются в линии обогрева полов. Они регулируют температуру, которая возвращается обратно.

Устройство клапана чувствительно  к температуре жидкости. Когда горячая вода проникает в змеевик, то клапан прикрывается, пока температурный показатель не станет нужного значения.

При данной комбинации оборудования учитывается сопротивление перемещению теплоносителя. Это значение у радиаторного трубопровода и змеевика должно быть идентичным. Контурные магистрали подсоединяются параллельно.

Отдельные устройства легко регулировать. Для подключения применяются коллекторы. Раздельное использование способствует снижению скорости передвижения теплоносителя. При этом в каждой комнате создается собственное температурное значение, что снижает траты на отопление.

Если правильно подобрать схему к отоплению, то затраты ваши будут минимальные

Для регулировки и контроля напольного обогрева применяется терморегулятор погоды и механизм временного программирования. Регулятор вносит изменения при реагировании на внешнюю температуру. Программирование устанавливает нужную температуру на промежуток времени.

Обвязка твердотопливного котла отопления, схема

Нужно отметить, что схема обвязки твердотопливного котла включает несколько элементов и устройств, которые обязательно необходимо использовать. чтобы работа системы отопления была долговечной.

Схема обвязки котла на твердом топливе, это необходимые устройства и элементы, которые вместе образуют единую систему отопления. В такую систему отопления входит:

• Котел.
• Циркуляционный насос.
• Расширительный бачок.
• Система аварийного питания.
• Система совместного смешивания.
• Буферная емкость.
• Аварийный контур
• Система защиты от коррозии.
• Манометр, сливной кран, специальный вентиль. Это все собрано в один блок
• Термоклапан.
• Поплавковый кран.

Выбор радиатора

Внимания требует монтаж радиаторов отопления. К популярным моделям относятся алюминиевые и биметаллические батареи. Данные изделия характеризуются хорошей теплоотдачей. Стальные модели уступают по многим параметрам. Оптимальным вариантом является чугун.

Для автономной конструкции обогрева легче выбрать батареи, так как владелец регулирует теплоноситель, а система не подвергается сильным гидроударам.

Водяные радиаторы выбираются из чугуна или алюминия. Для комбинированной конструкции в квартире применяются чугунные или биметаллические модели. Батареи из данных материалов устойчивы к воздействиям химических веществ теплоносителя и с гидроударами.

Если выбирать российских производителей, то стоит рассмотреть модель  Rifar monolit. Изделия данной компании производятся из качественных материалов

Лучше покупать радиаторы известной фирмы

Батареи бывают панельными и секционными. В зависимости от материала выбираются следующие радиаторы отопления встраиваемые в пол:

1. Чугунные изделия отличаются надежностью и долгим сроком службы. При этом не имеет значение вид теплоносителя или источник тепла. Характеризуются повышенным значением мощности и стойкостью к температурным перепадам и коррозии.
2. Алюминиевый радиатор в пол имеет небольшой вес и размер. Но при этом нагревается в короткие сроки и характеризуется высокой теплоотдачей. Данный материал не устойчив к скачкам давления в системе. Он не отличается прочностью и не выдерживает воздействие теплоносителя с кислотностью.
3. Биметаллические радиаторы производятся из стали и алюминия. Внутри располагается прослойка стали, который устойчив к агрессивной среде и не поддается коррозии. А снаружи радиатор покрыт алюминием, который быстро нагревается и характеризуется отличной теплоотдачей.
4. Батареи из стали состоят не из секций, а представляют собой панель. Применяются в небольших частных домах. Неустойчивы к коррозии и подвержены гидроударам.

Встраиваемые в пол радиаторы монтируются при помощи следующих правил:

• устройства размещаются ниже и глубже для максимального обогрева;
• между изделием и подоконником остается расстояние не менее 25 см;
• ширина батареи подбирается не менее 60 % от размера оконного проема;
• в схеме монтируются специальные краны на случай аварии;
• для рационального использования конструкции применяется терморегулятор.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Выбор варианта теплого пола для комбинации

Определившись с дополнительным устройством обогрева, следует знать, что отопительный теплый пол существует нескольких вариантов, которые имеют отличия.

Виды теплого пола

Основными типами рассматриваемой системы отопления для комбинации с радиаторами являются водяные и электрические теплые полы.

Водяные теплые полы

Устройство водяных полов в многоквартирном доме потребует разрешения официальных структур

Водяные теплые полы могут быть как дополнительным, так и основным видом отопления в доме. Водяной теплый пол не является простым устройством для отопления помещения.

Теплоносителем данной конструкции является горячая вода, которая может подаваться из отопительной системы дома и водопровода (горячей воды), а также нагреваться при помощи газовых котлов или электрических нагревателей.

Если теплоноситель выбирается из системы отопления всего многоэтажного дома, то установку теплого пола нужно будет узаконивать, брать из соответствующих органов справки, допускающие подключение к центральному отоплению, что вызовет определенные трудности.

Если осуществлять забор горячей воды для теплого пола из водопровода, то могут возникнуть проблемы с соседями по стояку, так как у них периодически может отсутствовать вода (в момент забора теплоносителя в систему).

Одного коллектора хватает на всю систему в квартире

Подача теплоносителя происходит через коллектор – главный распределительный и мозговой центр системы отопления водяных теплых полов, который распределяет воду по контурам устройства обогрева. Коллектор устанавливается один на всю квартиру или дом, его размеры зависят от количества подключаемых контуров.

Контуры – это специальные отопительные трубы, которые укладываются под финишное покрытие. В зависимости от размеров комнаты может быть использовано разное количество труб.

Водяной теплый пол, как дополнительный вид обогрева, используется нечасто, поскольку это затратная система обогрева, которая имеет свои определенные требования.

Установку такой конструкции рекомендовано начинать при проведении строительных работ или ремонте помещения, так как необходимо будет снимать напольное покрытие и делать ниши в стене (для установки коллектора).

Зигзаг – отлично подходит для небольших помещений. При установке труб зигзагом создается отличный дополнительный обогрев именно напольного покрытия.

Электрические теплые полы

Наиболее популярная разновидность устройства обогрева, с помощью которого можно создать комбинированное отопление радиаторов в сочетании с теплыми полами.

Затраты электроэнергии на отопления помещений при помощи теплого пола можно увидеть из таблицы.

Инфракрасный теплый пол

Теплые электрические полы не требуют подключения к системе водопровода и установки дополнительных устройств в виде коллекторов, но они имеют определенные различия. Так, электрические обогревательные настилы можно разделить на следующие типы:

• инфракрасные;
• кабельные;
• матовые.

Теплые кабельные полы имеют довольно широкую сферу применения. Они могут быть как основным, так и дополнительным источником обогрева. Нагревательным элементом в данной системе отопления является кабель, который укладывается на бетонную стяжку зигзагом, а потом заливается слоем раствора и покрывается финишным настилом. За приведение кабеля в работу отвечает терморегулятор, который автоматически (при помощи датчика) реагирует на изменение температуры. О том, какой пол лучше выбрать, смотрите в этом видео:

Теплый электрический пол в виде мата можно считать разновидностью кабельного настила, но разница в том, что мат имеет определенные размеры и может как наращиваться, так и уменьшаться. Кабель на мате уложен изначально с определенной шириной волны, которую изменить нельзя. Принцип работы матового теплого пола не отличается от кабельного, но комбинация такого вида обогрева с радиаторами, подключенными к центральному отоплению, выглядит еще привлекательнее.

Электроматы

Теплый инфракрасный пол представляет собой тонкую пленку, в которую вмонтированы карбоновые пластины (нагревательные элементы), соединенные между собой тонкими проводниками.

Этот вид является наиболее современным вариантом теплого пола. Он потребляет минимальное количество электроэнергии и излучает тепло под средством инфракрасных лучей.

Таким образом, нагреваться будут только необходимые предметы, что имеет значение, когда применяются комбинированные системы обогрева.

Схемы смесительных узлов

Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

• К трубам подключаются соединители (№6).
• К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
• Схему можно дополнить автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

• Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
• Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
• Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
• Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.

• Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
• Для хорошей работы системы длина петель должна быть примерно одинаковой.
• В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.

• Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
• Насос должен работать в сторону смесительного клапана под номером 2.
• Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
• Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.

• 1 смесительный узел Combimix (VT.COMBI.0.180);
• 1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
• циркулярный насос 180 мм;
• 2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.

Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.

Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Радиаторное отопление

В городских квартирах традиционно устанавливают радиаторное отопление. Оно эффективно и надёжно. Нагревательные приборы находятся на виду, что позволяет быстро провести ремонтные работы.

Производители предлагают радиаторы различных модификаций под любой дизайн помещения. При необходимости используют защитные панели, чтобы скрыть батареи. Каковы преимущества и недостатки у радиаторного отопления?

Нагрев воздуха происходит быстро, что важно для коттеджей, которые используются не каждый день.
На пол можно укладывать любое покрытие, в том числе и деревянное, ламинат или паркет. Для облицовки, выполненной из древесины нежелателен перегрев. Материал тёплый, обладает низкой теплопроводностью

Для напольного обогрева устанавливать облицовку из древесины не рекомендуют. Пол из ламината или паркета плохо отдаёт тепло.
Если пол утеплён недостаточно хорошо, то радиаторный обогрев будет оптимальным решением.

Материал тёплый, обладает низкой теплопроводностью. Для напольного обогрева устанавливать облицовку из древесины не рекомендуют. Пол из ламината или паркета плохо отдаёт тепло.
Если пол утеплён недостаточно хорошо, то радиаторный обогрев будет оптимальным решением.

Наряду с положительными характеристиками, отопление имеет некоторые минусы. Тепло от нагревательных приборов поднимается вверх. Температура на полу ниже, чем в области потолка. Для утепления пола используют ковролин, ковры.

Тёплый воздух от радиаторов вызывает завихрения, которые поднимают пыль в комнате, что для аллергиков нежелательно. Батареи сильно сушат воздух. Чтобы сохранить в помещении нормальную влажность на уровне 55%, устанавливают увлажнители.

Радиаторное отопление предполагает 2 схемы: однотрубную и двухтрубную. Однотрубную систему называют «ленинградкой». Горячий и охлаждённый теплоноситель циркулируют по одной трубе. «Ленинградка» предназначается для обогрева небольших домов, с количеством радиатором 3-5 шт. Последние приборы нагреваются недостаточно хорошо.

При двухтрубной системе горячая и охлаждённая вода циркулируют в разных трубах. К обратному контуру батареи подсоединяются посредством байпасов. Двухтрубную систему можно устанавливать в больших домах, с количеством радиаторов до 8-10 шт.

Трубопровод выводится от котла. Температура теплоносителя достигает 95 0С. Нормальный тепловой режим батарей 80 0С.

Для увеличения скорости движения горячей и холодной воды по контурам устанавливают циркуляционный насос. Его подключают к обратной трубе. Он нагнетает теплоноситель в котёл. Перед насосом устанавливают грязевик, воздушную трубку и расширительный бачок. В него поступает часть жидкости; давление в трубах сохраняется.

В небольших домах циркуляционного насоса не устанавливают. Трубопровод укладывают под наклоном. Подающий контур располагают под наклоном к радиаторам. Теплоноситель поступает в батареи под действием гравитации. Возвращается охлаждённая вода по магистрали, которая имеет наклон к котлу.

Выбираем теплый пол

Шаг 1. Определяется тип дома – частный или квартира в многоэтажке. В первом случае рекомендуется использовать водяную систему, а во втором – электрическую.

В частном доме лучше обустраивать водяной теплый пол

Шаг 2. Выбирается система нагрева полов – водяная, кабельная, ИК или в виде матов.

Схема отопления двухэтажного дома с теплыми полами

Шаг 3. Оценивается необходимость обустройства стяжки. Если она уже изготовлена, то выбор делается в пользу ИК полов. Если стяжки нет, то можно остановиться на полу кабельном или сделанном из матов.

Водяной теплый пол под стяжку

Шаг 4. Определяется необходимая мощность системы подогрева. Чем больше помещение, тем выше должна быть мощность системы нагрева.

Мощность теплого пола зависит от мощности помещения

Расчет мощности теплого водяного пола

Шаг 5. Определяется назначение помещения. В ванной комнате и в помещениях с высокой влажностью следует отказаться от использования инфракрасных полов, так как велик риск повреждения обогревательной пленки. А вот кабельный и пол из матов подходят отлично. Матовый пригодится и в том случае, если планируется укладка плитки, а стяжка уже залита.

Теплый пол в ванной

Шаг 6

Важно определиться и с возможностью монтажа системы нагрева. Какие-то виды монтируются проще, какие-то – сложнее

Например, укладывать ИК пленку проще всего, а вот с кабельным или водяным полом придется повозиться, ведь понадобится обустраивать стяжку, а это – дополнительные трудозатраты и серьезный удар по бюджету.

Кабельный теплый пол

Калькулятор длины контура труб теплого пола

Шаг 7. На выбор системы подогрева серьезно повлияет и система отопления дома – централизованная она или автономная. Порой уложить электропол проще, чем купить котел и монтировать водяной подогрев.

Электрокотел для водяного пола

Шаг 8. На выбор системы подогрева окажет влияние и выбранное финишное покрытие пола. С кафелем отлично сосуществуют все виды подогрева основания. А вот линолеум с утеплителем, паркет и теплый пол – не самое удачное сочетание, так как в этом случае полного эффекта от системы нагрева ждать не стоит, а расход энергии возрастет. Эффективнее всего подогрев полов работает в комбинации с ламинатом, плиткой, тонким линолеумом, наливными полами.

Какой тёплый пол лучше — водяной или электрический

Правильный выбор системы подогрева основания – это залог длительной ее службы и хорошего настроения хозяина дома. Чем дольше будет работать система, не требуя ремонта, при этом – и хорошо грея полы в доме, тем уютнее будет жизнь домочадцев!

Как можно подвести водяной теплый пол?

В комнату пол с водяным контуром можно установить двумя способами: от стояка или от батареи отопления. Подвод от общего стояка считается более трудоемким и громоздким, поскольку трубопровод нужно вести через всю комнату, что сложно замаскировать.

Диаметр трубы требуется довольно большой, поскольку теплоноситель в ней циркулирует. Подключение от батареи проще, и визуально не портит интерьер.

Производительность системы нагрева полов будет выше, поскольку источник отопления близко, а сечение трубы совпадает с диаметром труб в батарее. Схема укладки предпочтительнее в виде змейки.

Подключение от центрального отопления встречается чаще в частных домах, поскольку в квартире это сделать сложнее из-за соседей и неготовности систем отопления к современной теплотехнике.

Условия для установки в качестве единственного источника тепла

Теплые полы считаются более выгодной с экономической точки зрения системой обогрева, чем радиаторное отопление. Но чтобы сделать ее эффективной, понадобится провести тщательные расчеты и учесть все ключевые параметры. Кроме того, следует заранее определить и техническую возможность реализации того или иного вида отопления. Среди важных условий для установки теплого пола в качестве базового отопления можно выделить следующие:

1. Мощность нагревательных элементов должна быть достаточной для поддержания температуры в помещении на уровне 20-24° С даже в холодные месяцы.
2. При проведении расчетов отопления квартиры должны быть учтены потери тепла через стены, двери и окна. Для частного дома учитываются также потери через крышу.
3. Стены здания не только передают тепло наружу, но и пропускают холод, поэтому при проектировании системы необходимо усилить подогрев помещения вдоль стен.
4. Установка водяного пола в многоквартирном доме требует специального разрешения. Даже при его наличии с технической точки зрения монтаж будет сложным.
5. Установка электрических полов возможна для любого типа помещения, однако их подключение требует наличия исправно работающей электропроводки. Кроме того, обогрев жилища с помощью такой системы увеличивает потребление электроэнергии.
6. Все виды теплых полов, кроме пленочных, укладываются под бетонную стяжку, из-за чего высота помещения снижается на 6-10 см.
