Схемы отопления с принудительной циркуляцией для частного дома

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

  1. Предотвращение перегрева и закипания ТТ-котла.
  2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
  3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

  1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
  2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
  3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
  4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

  • котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
  • вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
  • теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
  • полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

  • обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
  • второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
  • термостат отключает этот насос, когда бойлер достигает заданной температуры;
  • дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Новые однотрубные теплосистемы многоквартирных домов

Российские новостройки оборудуются однотрубными радиаторными узлами с термостатическими клапанами (термостатами). Выглядят они как показано на фото ниже.

Радиаторный узел с термостатом.

Такие теплосистемы на 30–40 % дешевле своих двухтрубных аналогов, обладают высокой гидравлической устойчивостью. Но обеспечивают ли они уровень комфортности эксплуатации двухтрубных схем, определяемый следующими составляющими:

  • автоматическим режимом стабилизации заданной температуры в каждой комнате;
  • общей экономией энергии в теплосистеме;
  • возможностью скрытой прокладки труб;
  • поквартирным учетом тепла.

Оценим однотрубный вариант отопления по этим критериям.

Разводка отопительной установки

*В двухэтажных зданиях реализуются следующие схемы разводки:

  • однотрубная;
  • двухтрубная;
  • коллекторная.

Схема отопления одноэтажного дома с принудительной циркуляцией однотрубного типа не дает возможности регулировки температурного режима в широком диапазоне. Эта проблема возникает от отсутствия перекрывающих радиатор заслонок при работе всех остальных отопительных приборов. Именно поэтому при переходе от одного радиатора к другому вода все больше охлаждается.

Схема двухтрубного типа более актуальна для реализации в двухэтажных зданиях. Здесь каждый отопительный агрегат оснащен двумя элементами циркуляции, по одной из которых проходит горячая вода, а по другой – остывшая. Отличие двухтрубной системы от однотрубной заключается в принципиально ином порядке разводки отопительных приборов. Рекомендуется перед радиаторами устанавливать регулировочные баки.

Для обеспечения нормальной циркуляции необходимо соблюдать дистанцию между верхним уровнем подающей магистрали и центром отопительного котла, при этом расширительный бак можно располагать на втором этаже, а не на чердаке. Элементы подачи целесообразно монтировать в подоконном пространстве или под потолком.

Если двухтрубная система подачи используется при естественном отоплении, то для достижения оптимальной температуры в помещениях потребуется длительный прогрев. Для ускорения этого процесса рекомендуется установить дополнительный байпас и циркуляционный насос, кроме экономии времени на обогрев такая модернизация будет способствовать более равномерному распределению теплого воздуха в помещениях.

В двухэтажном здании, оборудованном насосом и нагревательным котлом, кроме радиаторов можно подключать устройство «теплый пол», полотенцесушители и другую обогревательную технику одновременно на всех этажах.

В процессе монтажа может использоваться лучевая или коллекторная система. При этом каждый нагревательный элемент оснащается подводящей и отводящей трубой, что позволяет отапливать два этажа и регулировать температуру в каждом помещении. Коллекторы необходимо размещать на двух этажах, желательно использовать специальные шкаф, в котором будет находиться вся запорная арматура.

Варианты отопительных разводок

1. Лучевая система

Это трубопровод с вмонтированными коллекторами и дроссельными заслонками возле каждого отвода. К каждой батарее идёт пара трубок, идущих от каждого отвода. Тепло регулируется довольно-таки легко, но при инсталляции возникают осложнения: необходимо прятать в бетонной стяжке пола или под фальшстенами десяток труб.

Коллекторная (лучевая) схема отопления одноэтажного дома:

Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.

2. Двухтрубная схема отопления

Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.

Двухтрубная схема отопления одноэтажного дома:

  • большой расход трубы и материалов;
  • без балансировки происходит замерзание труб и батарей.

3. Однотрубная схема отопления дома

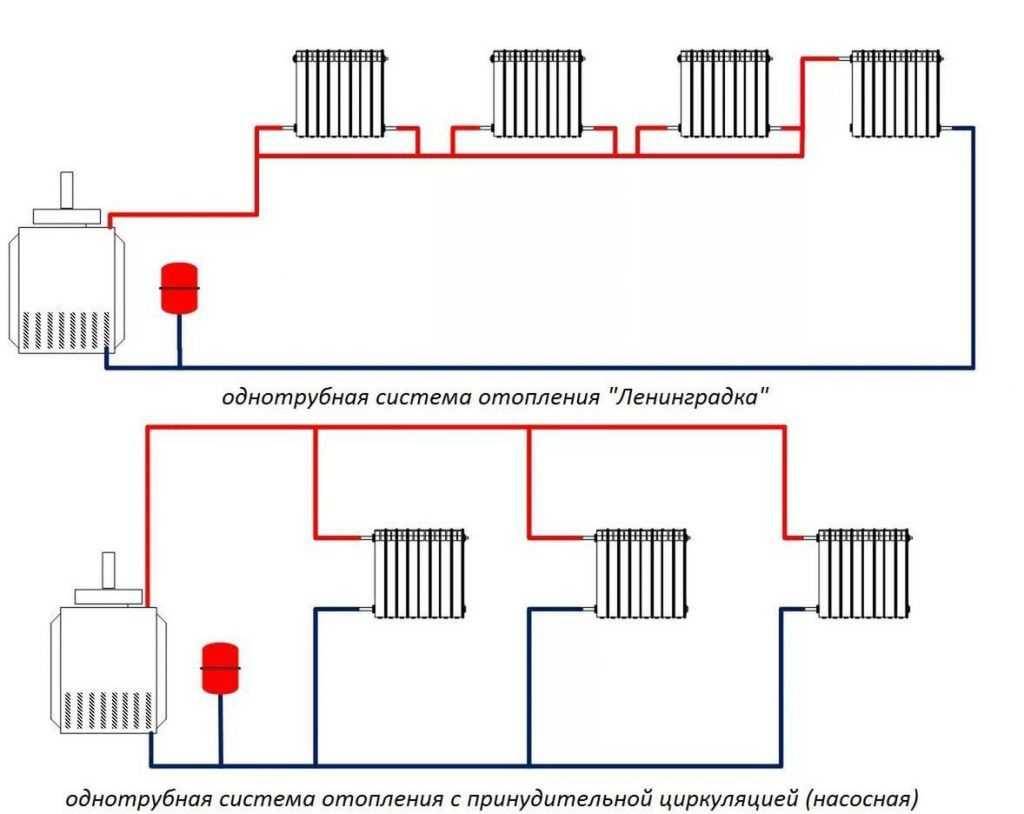

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

Однотрубная схема отопления одноэтажного дома:

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

  • тепло практически не теряется;
  • простота и быстрота монтажных работ;
  • экономное использование;
  • при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
  • экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).

Схемы принудительного отопления

Однотрубная система

  • Вертикальная. Предполагает подключение всех радиаторов последовательно. При этом теплоноситель с одного радиатора перетекает в смежную с ним батарею, а когда достигнет последнего прибора в контуре, то возвращается по «обратке» в котел. При такой завязке труб на каждом радиаторе нужно обязательно установить кран Маевского для стравливания воздуха, а также провести монтаж кранов и вентилей, при помощи которых в случае необходимости можно будет перекрыть доступ теплоносителя к радиатору и его можно будет легко демонтировать.

  • Горизонтальный. При нем общий стояк поднимается выше всех этажей, а от него спускается труба, от которой производится горизонтальная разводка радиаторов. Она повторяется на каждом этаже. При такой схеме главным недостатком являются холодные батареи первых этажей в многоэтажных домах.

Двухтрубная система

тут

  • Тупиковую. Это самая простая схема, поскольку в ней осуществлять контроль над температурным режимом легко. На каждой батарее контура своя ветка, и чем дальше она от котла, тем длиннее будет выполнен трубопровод.
  • Попутную. Все контуры одинаковые, за счет этого обеспечивается легкость регулировки процесса отопления, но в ней сам трубопровод очень длинный.
  • Коллекторную. Считается самой эффективной, так как в ней трубопровод подключается к каждой отдельной батарее, а это обеспечивает равномерность прогревания всего дома. Несмотря на значительные преимущества такого вида двухтрубной схемы, ее выбирают немногие из-за значительных затрат на монтаж и закупку необходимых материалов.

  • С нижней разводкой. В первом случае стояк проходит сквозь все этажи и на крайнем из них присоединяется к радиатору, от которого идет «обратка». Она также спускается по всем этажам, получается, что в помещении присутствует две трубы, что часто наблюдается в многоэтажках.
  • С верхней разводкой. Во втором случае стояк уже изначально завязан с котлом и поднимается на чердачное помещение, с которого ведется разводка труб по каждому радиатору, находящемуся на верхнем этаже. А уже от каждого из них идут трубы на нижние этажи, к которым подсоединяются нужные радиаторы.

Подробнее об особенностях разводки для отопления частного дома читайте тут: http://ksportal.ru/791-razvodka-dlya-otopleniya-chastnogo-doma.html.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Схемы систем отопления с принудительной циркуляцией

Однотрубная система отопления

В частных домах зачастую производят однотрубную систему, где отсутствует разделение на прямую и обратную трубу. Все радиаторы подключаются последовательно, теплоноситель при прохождении по ним, будет понемногу остывать и возвращаться обратно в котел.

Во многом за счет этого система получается довольно простой и экономичной, однако определенные усилия придется приложить для того, чтобы правильно рассчитать температурный режим и разместить требуемое количество радиаторов.

Однотрубная схема может использоваться только в случае, если дом не слишком большой и имеет всего лишь один этаж. Труба должны идти по всем радиаторам напрямую, регулирующие вентили здесь не устанавливаются, так они будут затруднять проход теплоносителя к радиаторам, установленным далее в системе, и в дальнейшем к котлу.

Если принимать внимание положительные стороны подобной системы, то здесь имеется только один такой момент – это небольшая протяженность трубопровода, на покупке которого можно хорошо сэкономить. Недостатков значительно больше:

  • Теплоноситель распределяется по всей системе неравномерно. В частности, если радиатор от котла располагается довольно-таки далеко, то прогреваться он будет очень медленно,
  • Чтобы провести ремонтные работы, связанные с отопительной системой в доме, придется выключать котел и ждать, пока теплоноситель полностью остынет.

Циркуляционный насос, рассчитанный на однотрубную систему отопления, не должен обладать чрезмерной мощностью, так как теплоносителя не слишком  много.

В двухтрубной схеме расход материалов, в частности, труб будет значительно больше – примерно вдвое. Однако эффективность работы двухтрубной схемы систем отопления значительно выше, потому что здесь предусмотрена еще одна магистраль, по которой остывший теплоноситель будет возвращаться обратно к отопительному котлу.

Обеспечить правильную принудительную циркуляцию здесь немного сложнее, но при правильном подходе к данному вопросу отопление будет работать значительно эффективнее, к тому же придется меньше средств отдавать за горючее для котла.

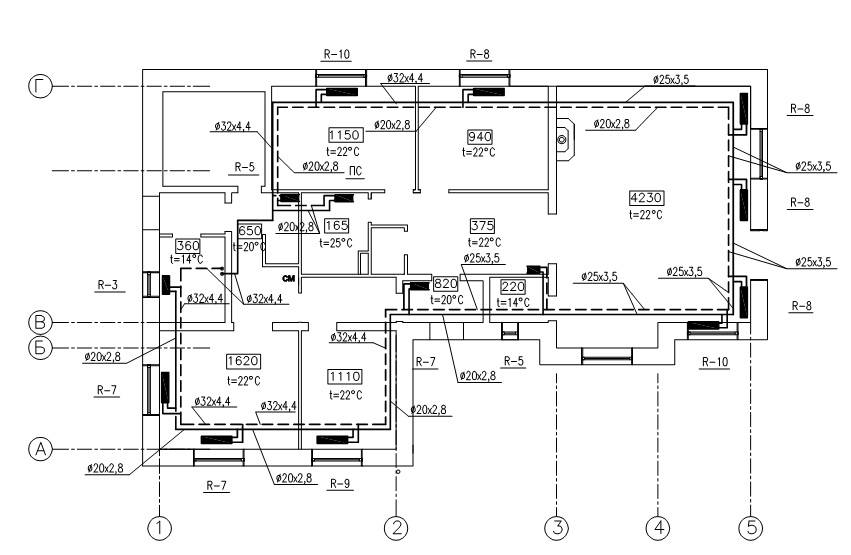

На первом этапе составляют соответствующий проект, которого и нужно будет придерживаться при монтаже. Прямую и обратную магистраль располагают в непосредственной близости друг к другу таким образом, чтобы между ними было не более 15 см. Отличительных особенностей подобной системы существует достаточно много:

  • Диаметр прокладываемых труб обычно находится в пределах от 15 до 24 мм. Даже таких небольших показателей будет вполне достаточно для того, чтобы создать необходимую величину давления,
  • Трубы можно разводить как в горизонтальной, так и в вертикальной плоскости,
  • Чем больше будет поворотов в системе, тем хуже будут гидродинамические показатели отопительной системы. В связи с этим, желательно продумать, чтобы их было значительно меньше,
  • Если трубы будут скрыты, то обязательно придется устанавливать так называемые ревизионные или слуховые окна.

При установке циркуляционного насоса следует разместить обходной канал, который позволит теплоносителю перемещаться по системе даже в случае, если будет отключено электричество. Мощность насоса подбирают в зависимости от того, какую площадь планируется отапливать. Желательно знать максимальные и рабочие показатели устройства, его производительность и целый ряд других факторов.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

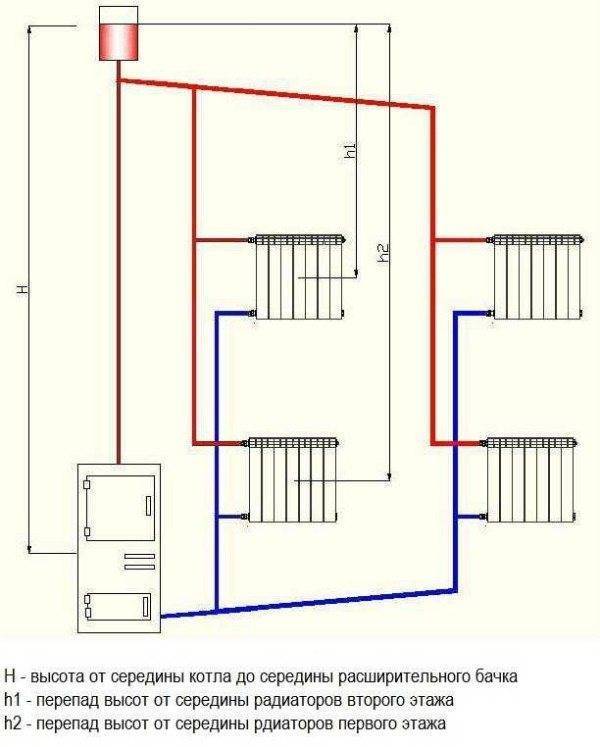

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

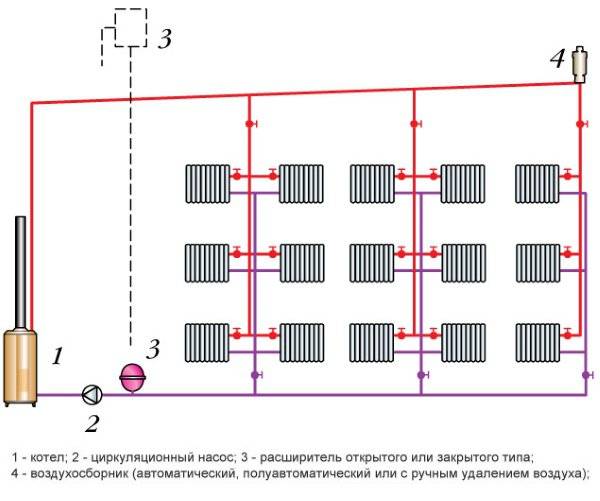

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Заливка системы

Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла

Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок

Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.

Насос для заполнения системы отопления

Заполнение водой

В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.

Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.

К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.

Проверка батареи после заполнения водой

Подача воды в систему завершается, когда все приборы отопления и трубы заполнились – из верхнего воздушного клапана начинает стекать теплоноситель. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).

Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.

Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки

После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.

Заполнение антифризом

Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.

Заполнение антифризом

Система заполняется следующим образом:

  • Вариант 1. Незамерзающая жидкость закачивается ручным опрессовочным насосом, который позволит обеспечить необходимое давление.
  • Вариант 2. Используется электрический насос, способный перекачивать жидкости с различной плотностью.
  • Вариант 3. Заливка выполняется через шланг, нижний конец которого подсоединен к патрубку обратного клапана, а верхний поднят выше верхней точки системы (на чердак, крышу, второй этаж). По завершении работ остатки теплоносителя из шланга сливают в подставленную емкость.
