Схема и устройство внутреннего блока кондиционера

Указания по чистке наружного модуля

Основная трудность обслуживания внешнего блока заключается в его расположении. Если он установлен на стене высотного дома сбоку от оконного проема, то от самостоятельной прочистки лучше отказаться, разве что вы проживаете на первом этаже. Безопаснее вести работы, когда конденсатор размещен в таких местах:

на не застекленном балконе или лоджии;
на стене частного дома, куда можно приставить лестницу;
под окном квартиры.

Сама процедура разборки и прочистки довольно проста и выполняется в такой последовательности:

Вывинтите саморезы, удерживающие верхнюю крышку, и снимите ее. Демонтируйте защитную решетку вентилятора.
Открутите гайку крепления крыльчатки (резьба – левая) и снимите ее с вала. Оберните двигатель полиэтиленом, чтобы в него не попала жидкость.

Слева — вид сверху на теплообменник, справа — обмотанный пакетом двигатель

Тщательно набрызгайте очиститель на теплообменник (конденсор) с обеих сторон и выждите 5—10 минут.
С помощью ручного опрыскивателя выполняйте промывку до тех пор, пока с радиатора не перестанет стекать грязная вода. Помойте крыльчатку, снимите с мотора пакет и соберите агрегат в обратном порядке.

Включение охладителя также лучше отложить на сутки, дабы успели просохнуть уплотнители. Как чистить наружный модуль кондиционера, показано в видеосюжете:

Обзор конструкции внутреннего блока, установка кондиционера: схема и строение

Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера

Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

Внутренний блок состоит из следующих компонентов:

передней панели;
фильтров грубой и тонкой очистки;
испарителя;
вентилятора;
горизонтальных и вертикальных жалюзи;
индикаторной панели;
платы управления;
поддона для сбора конденсата;
штуцерных соединений.

Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов. Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.

Система кондиционера обязательно должна вписываться в дизайн интерьера

Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.

Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы. Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.

В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов

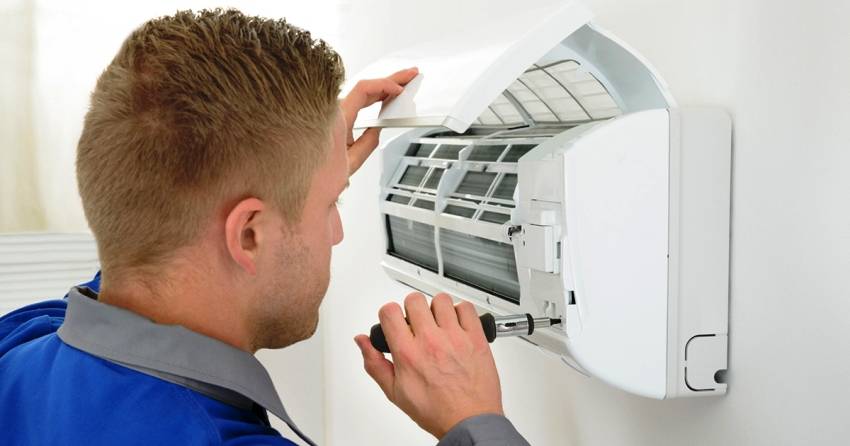

Как разбирается кондиционер

Если при включении системы кондиционирования, поток охлаждающего воздуха несет с собой кисловатый, застоявшийся плесенный запах, то стоит задуматься о ее чистке. Для этого требуется промыть наружный и внутренний блок сплит системы.

Для того чтобы решить подобную проблему можно воспользоваться двумя способами: привлечь специалиста, но это очень затратный способ или же разобрать внутренний блок кондиционера своими руками для выполнения очистительных работ.

Последний способ более предпочтителен, так как он позволит сэкономить значительную сумму денежных средств, а приобретенный полезный опыт придется кстати в будущем.

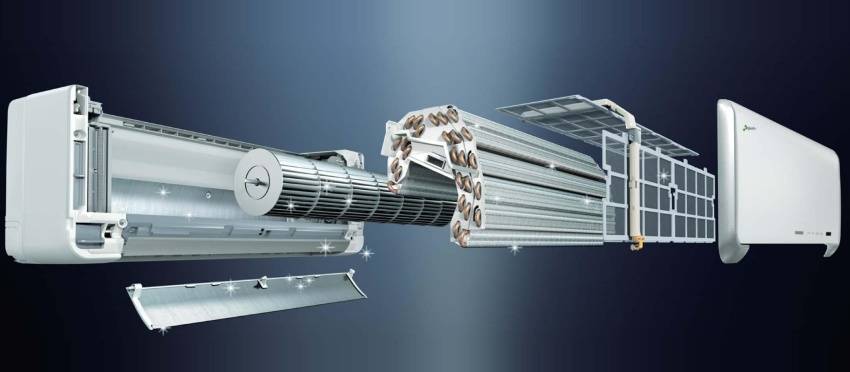

Внутреннее устройство кондиционера

Внутреннее устройство кондиционера представлено следующими компонентами:

Передняя панель – это крышка из пластмассы с частыми прорезями. Сквозь прорези воздух засасывается кондиционером внутрь. Крышка поднимается, открывая доступ к внутреннему устройству кондиционера;
Первое, что видит пользователь, подняв переднюю панель – это фильтр грубой очистки. Он представляет собой мелкую сетку из пластмассы, на которой оседают частички шерсти, ниток, пуха, клочки пыли. Очищать фильтр следует раз в 2 недели, в противном случае увеличивается нагрузка на оборудование. Наиболее совершенные модели оснащаются опцией автоматической очистки;
Испаритель – составляющая внутреннего устройства кондиционера, где фреон вбирает тепло от воздуха и испаряется. Сквозь испаритель проходят струи воздуха, отдающие тепло фреону;
Жалюзи горизонтальные – с помощью шторок изменяется движение струи воздуха, гонимого вентилятором внутреннего блока кондиционера, в вертикальном направлении. Как правило, у всех моделей контролируются с пульта ДУ. Некоторые производители предусматривают опцию свободного движения жалюзи, обеспечивающую конвекцию воздуха по всему объему комнаты;
Дисплей – может быть жидкокристаллическим или представлять собой набор светодиодов. Загораясь в разных комбинациях, оповещают пользователя о различных действиях прибора;
Тонкий фильтр – производители оснащают разнообразными видами фильтров: электростатическими, угольными. Основная функция прибора никаким образом не зависит от наличия этого вида фильтров. Но качество воздуха, выдуваемое из кондиционера, значительно улучшается.
Вентилятор внутреннего блока кондиционера – работает на трех или четырех скоростях. Крыльчатка внутреннего блока кондиционера надевается на турбину, которая вращается и гонит воздух в необходимом направлении. В случае поломки, крыльчатка внутреннего блока кондиционера выбирается исходя из диаметра турбины и модели аппарата;
Жалюзи вертикальные – направляют струю воздуха в горизонтальной плоскости. Управляются только мануально;
Емкость для сбора конденсата – находится непосредственно под испарителем, следует опорожнить ее до того, как разобрать внутренний блок кондиционера. На улицу вода направляется по дренажной трубке;
Плата внутреннего блока кондиционера – чаще всего находится в правой части устройства. На плате внутреннего блока кондиционера находится центральный микропроцессор и несколько микросхем.

Рекомендации по установке кондиционера: инструкция и пошаговый монтаж мобильного прибора

Чтобы установить кондиционер дома, потребуется соорудить специальную конструкцию, состоящую из рамки от москитной сетки и оргстекла. В комплектации кондиционеров имеется патрубок, предназначенный для вывода отработанного воздуха за пределы помещения, а также необходимые для его крепежа соединительные детали. Чтобы горячие потоки не попадали обратно в помещение, нужно купить специальный воздуховод в виде розетки. Впоследствии он будет монтироваться в оргстекло.

Мобильный кондиционер можно использовать в качестве временной альтернативы

Инструкция по установке мобильного кондиционера в квартире своими руками:

Берется москитная сетка, габариты которой соответствуют размерам створки, куда будет отводиться горячий воздух из помещения.
Измеряются ее размерные параметры и переносятся на оргстекло. Для этого можно использовать шило или макетный нож.
В соответствии с разметкой из оргстекла вырезается кусок.
Края этого отрезка следует зачистить с помощью наждачной бумаги.
В том месте, где будет крепиться воздуховод, в оргстекле вырезается отверстие под его монтаж.
Воздуховод-розетка вставляется в это отверстие и герметично фиксируется. Для этого можно использовать прижимное кольцо, если оно предусмотрено, или герметик.
Оргстекло наклеивается на предварительно обезжиренную поверхность рамки.
Москитная сетка аккуратно удаляется из рамки с помощью плоскогубцев или пинцета.

Останется только открыть створку окна для проветривания и вставить туда рамку с оргстеклом, присоединить патрубок воздуховода к розетке и включить прибор. Разумеется, мобильный агрегат не так эффективен, как полноценная сплит-система. С другой стороны, выполнить монтаж более мощного кондиционера своими руками гораздо сложнее. Мобильный прибор можно использовать в качестве временной альтернативы. Также он подойдет для охлаждения определенной зоны в помещении.

Инструкция по установке кондиционера и пошаговое описание всех операций

Прежде чем приступать к работе, нужно удостовериться в наличии необходимых инструментов и расходных материалов. По назначению они делятся на несколько групп. Для монтажных работ потребуется приобрести электроинструменты:

болгарку;

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться

перфоратор;
дрель.

Для установки кондиционера самостоятельно понадобится измерительный инструмент и приспособления для нанесения разметки. Чтобы все элементы конструкции были установлены ровно, обязательно нужно использовать лазерный или строительный уровень. Для нанесения линий необходимы маркеры или разметочные карандаши.

Качественный монтаж климатических систем невозможен без специализированного оборудования:

Инструмент для работы с медными трубами – газовая горелка и припой (для соединения методом низкотемпературной сварки), труборез и трубогиб, а также вальцовка или риммер для формирования фаски.
Пылесос промышленного назначения – для удаления мелкого строительного мусора и пыли.
Вакуумный насос – для сушки магистрали.

Перед начать монтаж нужно хорошо изучить процесс установки сплит-систем

Монтаж климатического оборудования невозможен без гипсокартона, пассатижей, стремянки, отверток и прочих вспомогательных инструментов. Перед началом работ нужно тщательно изучить процесс установки сплит-систем, видео в интернете могут оказать неоценимую помощь в этом деле.

Советы по эксплуатации

Обязательно заключайте договор на сервисное обслуживание механизма, если не хотите потом выяснять, как почистить сплит-систему “Самсунг” самостоятельно. Занимайтесь профилактическими работами и дезинфекцией устройства, безотлагательно вызывайте мастера, если наблюдаются серьезные сбои. Приобретите набор пластиковых щеток – они вам пригодятся в будущем.

Хороший инструмент – пароочиститель, он стоит на вооружении у профессионалов. Соблюдайте эксплуатационные правила, прописанные в инструкции. После очистных работ не спешите включать кондиционер – дайте ему высохнуть естественным образом. Каждые две недели проверяйте фильтры. Действуя подобным образом, вы сохраните сплит-систему и сэкономите деньги.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

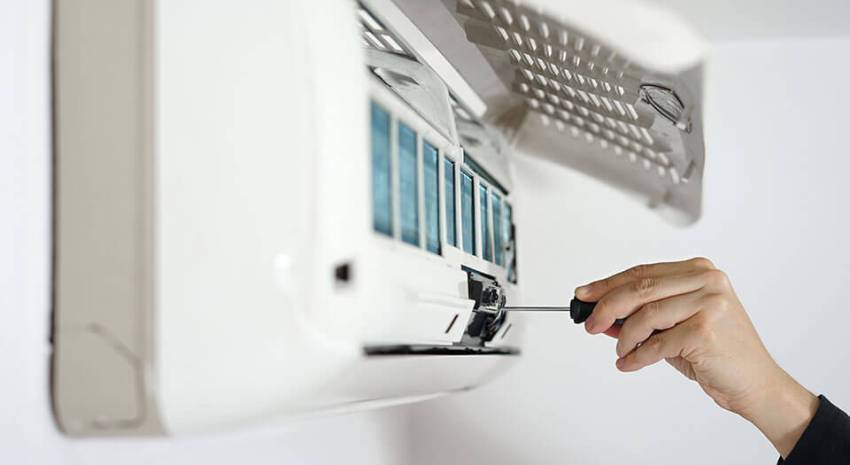

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Что делать, если не работает вентилятор наружного блока кондиционера

Высокая температура воздуха не только создает неприятные ощущения в квартире, но и зачастую мешает процессу работы и любой другой деятельности. Именно поэтому кондиционеры важны как в офисах, так и в жилых помещениях. В жаркую погоду они единственные спасители. Однако, что делать, если произошла поломка, и устройство перестало работать? Можно разобраться несколькими способами – самостоятельным ремонтом, либо вызовом мастера.

Причин поломок может быть большое количество, однако нужно понимать, что в приборе есть две части – внутренняя и наружная. Внутренняя находится в помещения, наружная – на улице. Когда, к примеру, внутри все отлично работает, слышны звуки включения и прогонки вентиляторов, а комната все же не охлаждается – значит что-то произошло с наружным блоком.

Зачастую вся проблема в вентиляторе. Это важная деталь и замену ей найти не так-то просто. Обычно такие запчасти для кондиционеров можно купить лишь в специализированных магазинах, к примеру, EasyFix http://easyfix.com.ua/catalog/zapchasti-dlya-konditsionerov/ . Однако не стоит торопится со столь дорогостоящей покупкой, для начала необходимо откинуть все возможные причины неполадок.

Самые стандартные способы проверить – подключен ли аппарат в сеть, работает ли термостат (установлен ли он на охлаждение). Также необходимо проверить дует ли с внутренней стороны вентиляционных отверстий. Лишь после этого переходим к наружному блоку.

Размеры внутреннего узла

В стандартном исполнении блок представляет собой прямоугольный агрегат в пластиковом или металлическом корпусе. Габариты устройства определяют его производительность и подбираются под общую площадь обслуживаемых помещений.

Каждый серьезный производитель имеет линейки крупногабаритных, стандартных и малых моделей.

Размеры внутренних блоков варьируются в таких пределах:

Ширина. 70-120 см.
Высота. 24-32 см.
Глубина. 18-30 см.

Габариты внутреннего блока определяют пространство для теплообменника и его обдувания воздухом. Чем меньше размеры, тем меньше данный элемент и, следовательно, производительность прибора. Впрочем, некоторые производители идут другим путем – в компактном корпусе размещается маленький теплообменник, а производительность наращивается благодаря более мощному вентилятору. Выигрывая в размерах, такой кондиционер будет проигрывать аналогам по уровню шума.

Следующий этап разборки

Теперь снимаем переднюю защитную сетку. Обычно они крепятся либо на винты, либо на подобные как на фото зажимы.
Откручиваем гайку крепления лопастей.
Она откручивается по часовой стрелке.
На лопастях накопилось много пыли.
Протираем салфетками или тряпками лопасти и защитные сетки.

Поврежденная лопасть винта вентилятора

Рассмотрим пример механического повреждений лопасти винта вентилятора. В этом случае лопасть винта треснута практически до основания.
Лопасть очень тонкая, и может треснуть от основания от падения. Поэтому лучше использовать вентиляторы с защитными сетками. Защитная сетка защитит лопасти от случайного удара или падения, тем самым сохранив целостность лопастей винта.

Можно попробовать заклеить трещину эпоксидной смолой, заклеить алюминиевым скотчем или даже суперклеем.

Правда, такое решение тоже временное. Скотч рано или поздно начнет рваться от нагрузок.

Однако и после такого ремонта снова проблема возникает с ухудшением характеристик, и добавляется ненадежность соединения.
Еще можно попытаться заменить поврежденную лопасть каким-либо небольшим грузом, но это опасно. Груз можно отлететь от винта при высоких скоростях.

В данном случае лучший вариант – это полностью заменить винт на аналогичный. Как правило на бытовые напольные вентиляторы винты устанавливаются по стандарту, поэтому если у вас есть старый сломанный вентилятор, то можно взять винт с него, или поискать сломанные вентиляторы на Avito или барахолках.

Конденсатор

Для начала – конденсатор. Дело в том, что в процессе работы практически любой бытовой техники необходимо определенное напряжение и постоянная подача тока. Например, кондиционеры работают только при 220 вольтах напряжения, поэтому если появляются какие-то перебои в этой цепи, возникают и проблемы.

Конденсаторы же иногда могут накапливать ток, по принципу батареи. Именно по такой причине может возникать проблема с наружным блоком. Чтобы избавится от нее необходимо освободить конденсатор от лишнего напряжения. Делается это путем замыкания конденсаторных клемм (используя изолированную отвертку).

Контактор

Следующая вероятная проблема – контактор. Это деталь с помощью которой во внутренний блок подается напряжение и распределяется между двигателем и компрессором. На одной стороне контактора должно быть 220 вольт, как и с другой стороны. Если на выходе контактора будет 0 вольт – он неисправен. Проверить это можно с помощью мультиметра.

Будьте осторожны! При проверке используйте все защитные меры при работе с электросетями. Если не уверены в чем-то – вызывайте мастера.

После всех проверок можно с уверенностью говорить, что вся проблема в вентиляторе. Если остальные части работают исправно, необходимо заменить эту деталь. Такую процедуру лучше доверить профессионалам, которые способны сделать все качественно и с гарантией работы.

Источник

Технические характеристики внутреннего блока

Чтобы подобрать оптимальную модель кондиционера следует обращать пристальное внимание на технические характеристики устройства. У каждого производителя может быть свой набор рабочих характеристик, но основной перечень показателей един для всех и включает такие позиции:

Потребляемая мощность. Часто указывается общее значение для наружного и внутреннего блоков, где внутренний модуль расходует лишь малую часть – не более 100-200 Вт.
Мощность обогрева.
Мощность охлаждения.
Расход воздуха. Показывает, какой объем воздуха устройство способно пропускать через себя в единицу времени.
Габариты устройства.
Вес.
Рекомендуемая площадь. Облегчает выбор потребителям, показывая, для каких объемов помещений устройство будет оптимальным.

Все эти данные прописываются в сопроводительной документации, а также на информационной панели на самом устройстве.

Обслуживание кондиционеров

К сожалению, у каждого товара есть срок годности и кондиционеры не исключение. Долгая и бесперебойная работа сплит-системы зависит от того, как часто производится ее техническое обслуживание. Правило здесь одно – профилактика лучше дорогостоящего ремонта. Обслуживание кондиционера включает в себя такие операции, как чистка или замена фильтров, теплообменника, заправка фреоном, проверка давления системы и другие регламентные работы. Если этого не делать на регулярной основе, через несколько лет непрерывной эксплуатации кондиционер выйдет из строя. Попытки своими силами осуществить ремонт ни к чему хорошему не приведут, особенно, если для этого потребуется разобрать внешний блок, смонтированный на фасаде дома. Поэтому, если перестал работать кондиционер, необходимо его отключить и обратиться в наш сервисный центр для диагностики и устранения неисправности. Программы профилактического и сервисного обслуживания кондиционеров

Перечень работ выполняемых при проведении сервисного обслуживания

Работы, выполняемые при обслуживании внутреннего блока кондиционера.

1.1. Выезд механика к месту проведения работ. 1.2. Чистка испарителя. 1.3. Очистка декоративной панели. 1.4. Очистка коммуникационных коробов. 1.5. Проверка надежности (при необходимости – устранение неисправности) контактов электрических соединений питающего кабеля. 1.6. Проверка надежности (при необходимости – устранение неисправности) контактов электрических соединений соединительного кабеля. 1.7. Очистка дренажных каналов для слива конденсата. 1.8. Проверка (при необходимости – замена) элементов питания пульта ДУ (элементы питания за счет Заказчика). 1.9. Антибактериальная обработка (дезинфекция кондиционера).

Работы, выполняемые при обслуживании наружного блока кондиционера.

2.1. Очистка воздухозаборной решетки. 2.2. Очистка конденсатора. 2.3. Проверка надежности (при необходимости – устранение неисправности) электрических контактов соединительного кабеля. 2.4. Обнаружение и устранение мест утечек хладагента из холодильной установки кондиционера. 2.5. Контроль давления конденсации и давления всасывания холодильной установки кондиционера (при необходимости – дозаправка кондиционера хладагентом до 100гр, который включен в стоимость обслуживания). 2.6. Очистка крыльчатки вентилятора. 2.7. Проверка крепления крыльчатки вентилятора. 2.8. Контроль потребляемого тока на соответствие паспортным данным

Почему обслуживание и ремонт кондиционера лучше заказать у нас?

На сегодняшний день, на рынке представлено множество фирм, занимающихся обслуживанием кондиционеров. Однако, существует ряд причин, выгодно отличающих нашу компанию от других:

— Оперативное реагирование на обращение

— Диагностика и устранение неисправностей в кротчайшие сроки

— Приемлемые цены на сервис и ремонт кондиционеров

— Использование в работе только оригинальных запасных частей и расходных материалов

Если у Вас сломался кондиционер или необходимо провести его техническое обслуживание, оставьте заявку.

Мы свяжемся с Вами в течение получаса и договоримся о выезд мастера на удобное для Вас время.

Почему чаще обслуживать — выгодно

В отличие от старой климатической техники, современные сплит-системы способны не только охлаждать, но и нагревать воздух. Поэтому хозяева квартир и частных домов нередко используют их для отопления зимой, пока уличная температура не упала ниже —5 °С. Соответственно, основные элементы кондиционера — фильтры, теплообменники и вентиляторы загрязняются вдвое быстрее. В пользу своевременного обслуживания есть и другие веские доводы:

Ваше здоровье. Оно подвергается вредному воздействию грибков и плесени, поселяющихся и активно размножающихся внутри слишком запыленного агрегата. Признак – неприятный затхлый запах.
Грязь, скопившаяся в наружном и внутреннем радиаторе, препятствует нормальному прохождению воздушного потока, отчего снижается КПД всей установки. При неизменной отдаче тепла или холода электроэнергии расходуется больше.
Одно дело – ежесезонная промывка, и совсем другое — прочистка и антибактериальная обработка сильно загрязненного внутреннего модуля. Первую вы сделаете самостоятельно, а для второй придется вызвать мастера со специализированным оборудованием (мойкой высокого давления, парогенератором), что влетит вам в копеечку.

Нет смысла развивать тему о вредных микроорганизмах, живущих внутри грязных кондиционеров и наносящих вред здоровью людей, поскольку данный факт всем давно известен. А вот осведомиться, сколько стоит в вашем регионе профессиональная чистка сплит-систем с дезинфекцией, будет нелишним. Ведь если испаритель не промывался несколько лет, то вызов специалиста становится неизбежным.

Сравнительный пример. Стоимость комплексной прочистки бытовых систем кондиционирования мощностью до 5 кВт лежит в пределах 2—3 тыс. руб. (35—53 у. е.). Это московские цены, в регионах они могут быть ниже. Если же помыть сплит своими руками, то вы спокойно уложитесь в 5, максимум – 10 у. е., которые затратите, чтобы купить очиститель. Согласитесь, самостоятельная профилактика гораздо выгоднее сервисного обслуживания.

На фото — нанесение моющей пены Bizol (цена — около 6 у. е.)

Вентилятор плохо вращается

Одна из причин плохого вращения вентилятора является грязь и пыль. Со временем в механизмах двигателя скапливается пыль, которая еще и сушит смазку.

Слегка влажной ватной палочкой или салфеткой аккуратно удаляем пыль и грязь с вала двигателя.
Теперь нужно добавить смазки. Без смазки электродвигатель будет плохо вращаться. В таких механизмах обычно используют силиконовую смазку. Можно взять обычную силиконовую смазку за 40 рублей ПМС 400.
Хотя для сильно загрязненных поверхностей подойдет силиконовая смазка WD-40. Она еще и очищает место смазки.
Наносим совсем немного смазки, и вращаем вал двигателя. Это нужно для того, чтобы смазка равномернее распределилась. Не нужно добавлять ее слишком много, иначе она будет собирает пыль и грязь намного быстрее. Смазки не должно быть много или мало.
Теперь делаем тоже самое, но с обратной стороны. Для этого нужно открутить редуктор.
Откручиваем редуктор большой крестовой отверткой.
И точно также чистим вал с обратной стороны.
И наносим смазку на зазор вала и подшипника. Лишнюю смазку так же удаляем.
