Автономная канализация Топас

Модификации Топас

Модификации предлагаемых производителем септиков Топас различаются по количество человек, на которые станция рассчитана, и по глубине заложения сооружения. Первый параметр в марке ЛОС указан цифрой – 4, 5, 6, 8 и так далее до 150. При этом модели на 100 и 150 человек имеют двухкорпусную конструкцию. В одном корпусе все поместиться уже не может.

По глубине заложения септики Топас различаются на:

• «Стандарт» – типовое решение;

• «Лонг» – с удлиненной горловиной;

• «Лонг Ус» – с горловиной и усиленным корпусом для ее возможного наращивания.

Пример модификаций септика Топас-8

В первом случае канализационная труба для врезки в септик поводится на глубине 40–80 см, во втором она может быть заглублена на 80–140 см, а в третьем – на 140–240 см

Эти цифры крайне важно учитывать при выборе модели. Разбираясь как правильно сделать канализацию для частного дома, многие начинающие мастера нередко ориентируются только на УГВ, забывая об уровне промерзания почвы. Если Топас устанавливается в теплом регионе, то стандартная конструкция подойдет оптимально

А вот для дома в Сибири следует брать только вариант с горловиной. Сточная труба на участке от жилища до септика – это самое проблемное место. Именно здесь чаще всего канализация и перемерзает, прекращая попросту работать

Если Топас устанавливается в теплом регионе, то стандартная конструкция подойдет оптимально. А вот для дома в Сибири следует брать только вариант с горловиной. Сточная труба на участке от жилища до септика – это самое проблемное место. Именно здесь чаще всего канализация и перемерзает, прекращая попросту работать.

Таблица модификаций станций Топас, рассчитанных от 4 до 9 пользователей

Модель	Человек	Сброс, л/ч	Произв., м3/сут	Мощн., кВт/сут	Вес, кг	ДШВ, м
Топас 4	4	175	0,8	1,5	215	0,95/0,97/2,5
Топас 4 ПР	4	175	0,8	1,5	225	0,88/0,97/2,6
Топас 5	5	220	1	1,5	280	1,15/1,17/2,5
Топас 5 ПР	5	220	1	1,5	295	1,08/1,17/2,6
Топас 5 Лонг	5	220	1	1,5	340	1,18/1/3,1
Топас 5 Лонг ПР	5	220	1	1,6	350	1,6/1/3,1
Топас 6	6	250	1,15	1,5	280	1,15/1,17/2,55
Топас 6 ПР	6	250	1,15	1,6	295	1,08/1,17/2,6
Топас 6 Лонг	6	250	1,15	1,5	345	1,18/1/3,1
Топас 6 Лонг ПР	6	250	1,15	1,6	355	1,16/1/3,1
Топас 8	8	440	1,5	1,5	350	1,63/1,17/2,5
Топас 8 ПР	8	440	1,5	1,6	365	1,56/1,17/2,6
Топас 8 Лонг	8	440	1,5	1,5	425	1,52/1,16/3,1
Топас 8 Лонг ПР	8	440	1,5	1,6	435	1,5/1,16/3,1
Топас 8 Лонг УС	8	440	1,5	1,5	490	1,69/1,36/3,1
Топас 8 Лонг ПР УС	8	440	1,5	1,6	495	1,66/1,36/3,1
Топас 9	9	510	1,7	1,5	355	1,63/1,17/2,55
Топас 9 ПР	9	510	1,7	1,6	370	1,56/1,17/2,6
Топас 9 Лонг	9	510	1,7	1,5	420	1,52/1,16/3,1
Топас 9 Лонг ПР	9	510	1,7	1,6	430	1,5/1,16/3,1
Топас 9 Лонг УС	9	510	1,7	1,5	460	1,69/1,36/3,1
Топас 9 Лонг ПР УС	9	510	1,7	1,6	470	1,66/1,36/3,1

Устройство и принцип работы

Эта автономная очистная станция внутри разделена на четыре отсека, в каждом из которых происходит свой этап очистки. Стоки последовательно проходят все четыре стадии очищения, на выходе, как говорит производитель, степень очистки составляет 98%. Переработка отходов происходит при помощи аэробных бактерий, которые живут при наличии кислорода. Для обеспечения их жизнедеятельности в каждом отсеке есть аэраторы, накачивающие воздух.

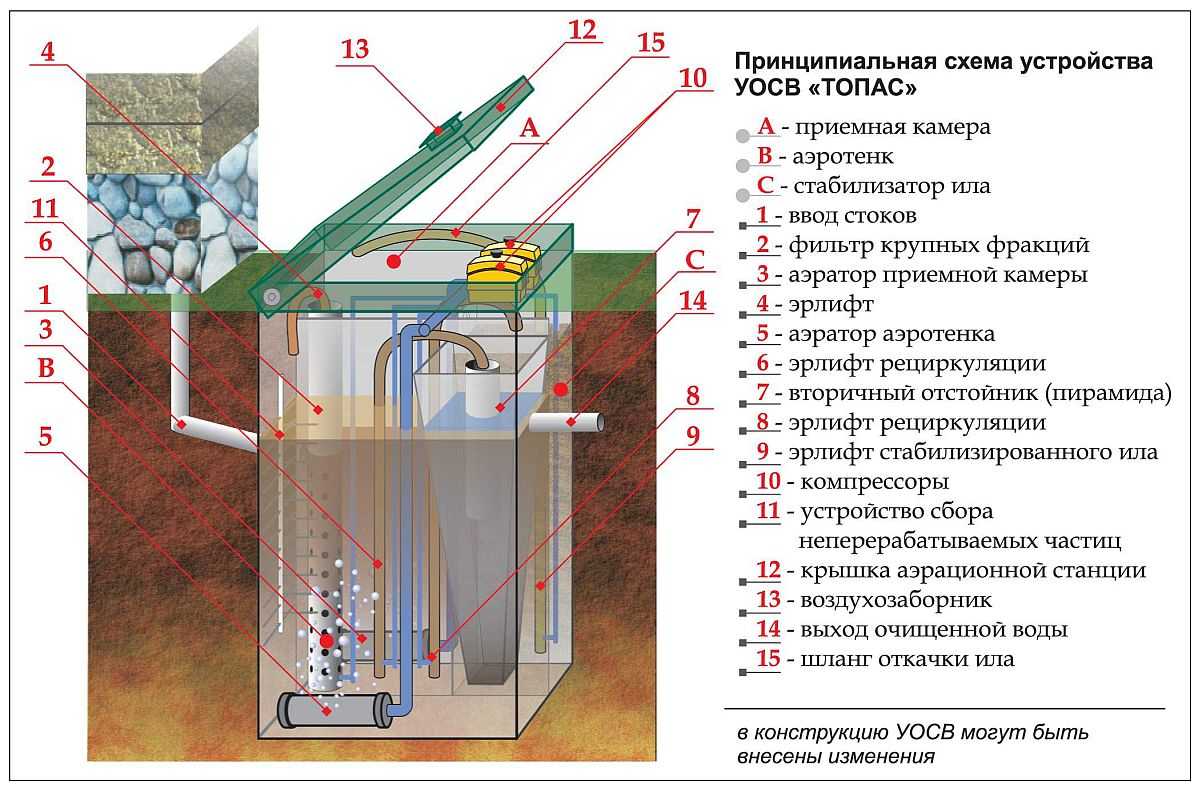

Устройство септика Топас

Работает септик Топас по следующему принципу:

• Стоки попадают в приемную камеру, где начинается их переработка бактериями. Пока идет заполнение, в камеру подается воздух — для активизации деятельности бактерий. В процессе нерастворимые частицы оседают на дно, жиросодержащие частицы поднимаются на поверхность. В этом отсеке находится фильтр крупных фракций — это труба большого диаметра, в которой проделаны отверстия. Внутри этой трубы установлен насос, который прокачивает ту воду, которая прошла через фильтр. Таким образом в следующий отсек сток попадает уже без крупных загрязнений — они остаются в приемнике и их продолжают перерабатывать бактерии. На этом этапе стоки очищаются примерно на 45-50%.
• Из приемной камеры частично очищенная вода перекачивается во второй отсек — аэротенк. При заполнении аэрация переключается сюда, что позволяет поднять частицы загрязнения выше поверхности воды. Так как форма камеры пирамидальная, то оседают они быстро. В этом отсеке остается еще порядка 20-30% загрязнений. При помощи насосов и специальных эрлифтов полуочищенные стоки попадают в третью камеру, а излишки ила со дна перекачиваются в камеру-стабилизатор.
• Третья и четвертая камера по строению похожи на вторую. Тут по тому же принципу происходит окончательное очищение стоков.
• Осветленную воду из последнего отсека, самотеком или при помощи насосов, направляют в грунт, в емкость где хранится вода для технического использования, в фильтрационную колонну и т.п.

Как вы поняли, вся работа септика Топас основана на жизнедеятельности бактерий. Они требуют определенных условий — наличия кислорода, положительной температуры

Кислородом снабжают бактерии аэраторы, потому очень важно обеспечить установку непрерывным электропитанием. После отключения питания бактерии могут прожить 4-8 часов. Если за это время не возобновиться подача воздуха, придется заселять установку новыми

Если за это время не возобновиться подача воздуха, придется заселять установку новыми.

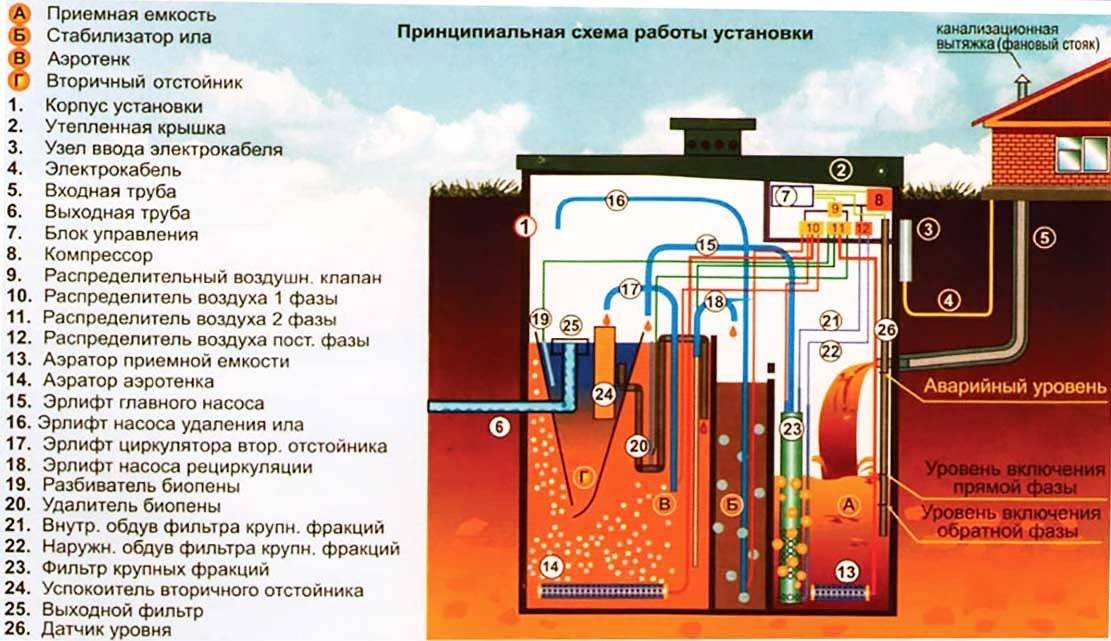

Принцип работы Топас

Хозяйственно-бытовые стоки из дома по трубе (1) попадают в приёмный отсек (А) септика Топас. Под интенсивным воздействием воздуха (аэрацией), стоки проходят фазу измельчения и предварительной очистки. Аэрация в приёмном отсеке осуществляется с помощью аэратора (16), расположенного на дне станции и воздушного компрессора (6).

Подготовленные стоки проходят через фильтр крупных фракций (2). Суть которого – задержать крупные не переработанные частицы внутри приемной камеры до полного растворения. Затем с помощью главного насоса (3) перекачиваются в отсек-аэротенк (Б). В процессе перекачивания, стоки проходят через волосоуловитель (7), на котором собираются не перерабатываемые волокнистые вещества.

В аэротенке сточные воды проходят доочистку с помощью активного ила – колониями бактерий и микроорганизмов «живущими» в септике, которые в процессе жизнедеятельности перерабатывают загрязнённые стоки. Как и в приёмной камере, на дне аэротенка тоже находится аэратор, который насыщая стоки кислородом, поддерживает работоспособность активного ила.

Пройдя переработку в аэротенке, очищенные стоки вместе с активным илом поступают в следующий отсек – вторичный отстойник. Назначение этого отсека – отделить очищенную воду от активного ила. Под действием силы тяжести ил в этой камере опускается на дно, а очищенная вода через фильтр тонкой очистки (13) самотёком отводится в дренаж. Либо, откачивается принудительно с помощью дренажного насоса (в модификациях ПР).

Активный ил оседает на дно, а затем перекачивается насосом аэротенка в камеру — стабилизатор (Г). Откуда он откачивается, когда проводится техническое обслуживание.

В работе Топас предусмотрено 2 фазы (цикла) работы, которые переключаются с помощью поплавочного переключателя (9) внутри приёмного отсека. Прямой цикл (фаза очистки) и обратный цикл (фаза регенерации). Фаза очистки работает, когда поступают канализационные стоки. Фаза регенерации нужна для поддержания жизнедеятельности активного ила во время отсутствия стоков.

Принцип работы топас в развёрнутом виде хорошо представлен на видео ниже. Сразу оговоримся – это схема работы европейского септика TOPAS+. Более технологичного, нежели устройство российского производства. Главное отличие в том, что за переключение фаз работы отвечает микропроцессорный блок управления совместно с датчиком давления. Плюс, европейский вариант комплектуется песчаным фильтром, который осуществляет дополнительную доочистку стоков. В остальном, принцип действия остался неизменным.

Для интерактивного просмотра необходим Adobe Flash Player, если у вас на устройстве он не установлен – будет показан видеоролик.

В заключение стоит ещё раз отметить, что вся очистка стоков происходит автоматически и не требует вашего вмешательства. Никакие добавки, бактерии и прочую химию заливать не требуется – все бактерии и микроорганизмы появляются естественным путём – вам необходимо только пользоваться канализацией. От вас требуется только время от времени открывать крышку для контроля работы и осуществлять плановое техническое обслуживание септика.

Как вы заметили, внутри отсеков вся перекачка стоков осуществляется с помощью мамут-насосов. Это очень простое и эффективное решение. Анимированная схема работы мамут-насоса приведена ниже.

Установка септика

Монтаж септика можно разделить на шесть основных стадий, которые мы рассмотрим подробнее на примере модели Топас 5.

Стадия 1: подготовка места

Септик Топас инструкция предусматривает устанавливать на расстоянии не менее 5 метров от фундамента дома. Эта рекомендация продиктована нормами СЭС. После того, как место определено вырывается котлован. Его размеры определяются в зависимости от модели септика. Топас 5 имеет размеры 1000х1200х1400 и для него котлован должен быть 1800х1800х2400. После того, как он вырыт, требуется сделать опалубку.

Подготовка котлована

Стадия 2: установка септика

Далее в котловане необходимо организовать песчаную подушку. Для этого его дно засыпают песком на 15 см. Таким образом, после установки септик будет подниматься над поверхностью грунта также на 15 см. Это требуется для удобства эксплуатации очистительной системы в весенний сезон и предотвращения её повреждения. В противном случае, если септик установлен на одном уровне с грунтом, весной во время таяния снега аэрационная станция может быть затоплена. Как правило, вода попадет внутрь через вентиляционные отдушины или верхнюю крышку. В этом случае компрессоры, а иногда и вся система в целом, могут перестать функционировать.

Спуск станции в котлован

Совет от профессионала:

Выбирать модель очистительной станции необходимо с учётом уровня залегания грунтовых вод. Если он сильно приближен к поверхности, то предпочтение следует отдавать разновидностям с маркировкой ПР. В таких системах предусмотрен принудительный отвод очищенных вод, который осуществляется посредством встроенного насоса.

Септики для загородного дома Топас (5 и 8), можно установить в котлован вручную. Никакой спецтехники при этом не требуется, в отличие от других моделей данных систем. Через специальные отверстия, которые расположены на рёбрах жёсткости, продевается канат, и станцию опускают в котлован.

Стадия 3: организация канализационной системы

Для монтажа канализационной системы используются трубы ПНД, диаметр 110 мм. Глубина уровня врезки трубы в септическую установку – 70-80 см относительно верхнего уровня земли. Для станций модели Long глубина варьируется от 120 до 140 см. Уклон канализационных труб зависит от диаметра трубы:

• при 100 мм – 1-2 см на метр;
• при 50 мм – 3 см.

Подключение отводящих и подводящих магистралей

Если врезка трубы делалась на удалении 70 см относительно верха, то на расстоянии от дома 10 м высота выходящей из дома трубы должна составлять 50 см от земли.

Стадия 4: герметизация установки

Во внешнем корпусе станции необходимо просверлить отверстия для канализационной трубы. Для этого рекомендуется использовать регулируемую коронку (диаметр 103-100 мм). При этом регулировка должна составлять 105-108 мм. Выполнять герметизацию желательно руководствуясь инструкцией.

В комплектацию станции входит специальный полипропиленовый шнур, при помощи которого патрубок, помещенный в отверстие, припаивается к нему. Для этого используют строительный фен с соответствующей насадкой. После того, как патрубок надёжно прикреплён, к нему подсоединяется канализационная труба.

Выравнивание очистной станции

Совет от профессионала:

Перед герметизацией стоит выровнять установку при помощи строительного уровня.

Стадия 5: обеспечение источника питания

Поскольку система функционирует от электричества, то монтаж септика Топас предусматривает проведение к нему электропитания. Для этого применяют кабель ПВС (сечение 3х1,5). Его располагают в гофрированной трубе, предназначенной для земляных работ, и кладут около канализационной трубы.

Кабель подводится к установке через специальный вход и подсоединяется к клеммам. В доме он подключается к распределительному щитку посредством обособленного автомата 6-16 А.

Стадия 6: нормализация давления

Заключительный этап – выравнивание давления на внешние поверхности станции при её обсыпке. Это необходимо с целью компенсировать давление на её корпус. Наполнение установки водой и обсыпка осуществляются одновременно и в одинаковых количествах. Станция заполняется водой на треть и аналогично на треть засыпается. Процесс повторяется до тех пор, пока станция не будет погружена в грунт до требуемого уровня.

Обсыпка станции и наполнение водой осуществляются равномерно

Обслуживание септика – обязательные процедуры

Обслуживание следует проводить 1-4 раза в год (очистка лишнего ила, не обязательно с вызовом специалиста). Необходимо из первого отсека удалять инородные объекты, которые не смогут обработать организмы.

Прочистка фильтров и эрлифтов

Инструкция по очистке:

1. отключение питания;
2. прекращение подачи воздуха путем отключения шланга от корпуса, то же самое сделать с насосами;
3. промывка фильтров водой, желательно под давлением;
4. прочистка форсунок очистителя воздуха иголкой или подобным острым предметом;
5. обратная сборка контрукции, заливка водой до нужного уровня (для корректной работы), запуск септика.

Удаление излишков ила

Если ил, который попадает в камеру-стабилизатор, не очищать хотя бы раз в три месяца, он начнет попадать обратно в первый отсек и вода станет еще грязней из-за застоявшегося ила.

Следует:

1. отключить подачу энергии;
2. подготовить резиновые перчатки и ведро;
3. открыть заглушку и, поместив одновременно шланг в камеру и ведро, совершить запуск насоса (можно использовать фекальный), произойдет полная откачка ила и стоков;
4. после проведения процесса откачки, следует заполнить камеру чистой водой и закрыть заглушку.

Консервация

Если предполагается проживать в доме только летом, требуется обязательная консервация септика “Топас” на зиму. Она требуется для того, чтобы бактерии, содержащиеся в отсеках, не замерзли. Если они начнут замерзать, то неминуемо погибнут. Не стоит проводить консервацию непосредственно перед началом морозов, лучше сделать это заранее осенью.

1. С помощью пенопласта или минеральной ваты утепляется люк;
2. не сливать воду со всех отсеков, очистить их от мусора;
3. все необходимые детали, которые участвуют в процессе очистки, разбирают, сушат, очищают и убирают в сухое вентилируемое помещение.

Данные мероприятия помогут эффективно законсервировать септик, чтобы микроорганизмы  ушли в анабиоз до следующего лета.

Преимущества и недостатки септика Топас

Места на участке возле дома под септик Топас, рассчитанный на 3–4 человек, требуется около 1–2 квадратных метров. Вызывать ассенизаторскую машину ему не надо. Пару раз за год из этой очистной станции требуется откачивать ил. Но сделать это можно и самостоятельно. При этом получаемые в результате функционирования септика иловые массы после компостирования превращаются в отличное удобрение, идеально подходящее для грядок.

Для каждой модели ЛОС «Топас» установлено свое ограничение на единовременное поступление стоков. Первая камера рассчитана только на жестко определенный объем вод. Если в домовую канализацию за два часа спустить больше нечистот, то этот отсек просто не справится с их приемом.

При длительном отключении электричества и вовсе могут начаться проблемы. Принцип работы этих септиков построен на постоянном включении/выключении насосов для перекачки стоков из одного камеры в другую и подачи кислорода для аэробных бактерий. Если электроэнергии не будет больше суток, то упадет степень очистки и воды на выходе станут мутными.

Преимущества септика от «ТОПОЛ-ЭКО»

Приобретение устройства обойдется недешево, но и качество воды, которая пригодится для хозяйственных нужд, будет высоким. Ее не нужно дочищать или отстаивать, а сразу можно применять для полива или других нужд.

У канализации Топас множество преимуществ:

1. Примеси выливаются в грунт без нанесения вреда экологии. Работа оборудования основана на расщеплении сложных химических соединений на простые при помощи анаэробных бактерий.
2. Сниженное энергопотребление обеспечивает минимальные расходы на энергозатраты.
3. Владельцы домов могут забыть о вызове машины-ассенизатора и использовании спецтехники.
4. Минимальный уровень шума даже вблизи от работающей станции и отсутствие неприятного запаха.
5. Для установки потребуется немного места на участке, так как камеры для стоков расположены компактно.
6. Экономия расходов на утепление септика Топас. Замерзание невозможно из-за процессов внутри корпуса, которые сопровождаются выделением тепла.
7. Широкий выбор по производительности и цене.

Из этого следует, что средства, выделенные на покупку установки, оправдают себя в короткий срок. Септики работают независимо и эффективно, не акцентируя внимания на своем обслуживании.

Недостатки

Главным минусом является высокая цена установки для очистки канализации. Потребители, не изучившие принцип работы и характеристики устройства, отказываются от покупки из-за скапливающегося в отстойнике ила, который периодически нужно устранять. Процесс утилизации не требует специальных навыков, при этом ил можно использовать в качестве удобрения. При отсутствии своевременного обслуживания Топаса и нарушении правил эксплуатации любая система даст сбой.

К минусам устройства также нужно отнести возможность случайного попадания неорганичного и крупногабаритного мусора, что приводит к засорению и выходу системы из строя.

Советы по эксплуатации

Простые правила использования помогают сохранить работоспособность в течение многих лет. Они указаны в инструкции производителя. Важные советы для владельцев:

1. Один раз в 10-12 лет бактериальный фильтр необходимо сменить для продолжения качественной работы Топас и очистки воды.
2. Регулярно очищайте осадок, собравшийся на дне. Переизбыток ила будет попадать в очищенную воду и загрязнять ее.
3. Для очистки в первый раз лучше пригласить специалистов, чтобы увидеть, как проводится процедура.
4. Каждые 2-3 года меняйте компрессионные мембраны.
5. При отсутствии электричества нужно сократить водопотребление, чтобы избежать переполнения камер.
6. Если септик не используется, систему нужно «законсервировать».

Статьи

04.11.2019

Септик Юнилос Астра 5

Очистные системы для автономных канализаций обладают одинаковым принципом работы. Однако стоимость аэробных станций существенно отличается. Модельный ряд Юнилос Астра 5 отличается оптимальным соотношением эффективности и цены. Септики рассчитаны на обслуживание загородного дома, оснащённого бытовыми приборами (стиральная и посудомоечная машина), при числе проживающих не больше 5 человек.

Подробнее

Статьи

12.10.2019

Септик Топас 6

Как жить за городом с максимальным комфортом? Что делать, если нет возможности подключиться к магистральной канализации? Ответ прост. Достаточно купить и установить септик Топас 6. Он рассчитан на обслуживание 6 человек. Благодаря увеличенной приемной камере можно сливать воду не только из унитаза или стиральной машины, но и из ванной.

Подробнее

Принцип действия септика «Топас»

Процесс работы аппарата не сложный. Приемная камера принимает воду из канализации. Здесь происходит удаление крупных частиц. С помощью струйного насоса (эрлифта) вода помещается в резервуар (аэротенк), где находятся активные бактерии. Они и уничтожают загрязнения, которые не отфильтровала приемная камера. Роль фильтра выполняет ил, он всасывает в себя всю грязь из воды. Ил с водой попадает в пирамиду, где оседает на дно, а чистая вода двигается дальше. Он может работать конкретный срок действия, и его нужно периодически менять. Бывший в употреблении ил – прекрасное удобрение для огорода.

установка септика Топас в яму из кирпича

Особенности установки септика «Топас»

Монтаж системы не отличается сложностью, но от правильной установки зависит долговечность работы септика. Потому эту работу лучше доверить профессионалам. Таким образом, вы сэкономите время и получите гарантию на обслуживание и ремонт. При проведении монтажных работ необходимо строго придерживаться инструкции. Учитывайте, что вырытый котлован должен быть больше своих размеров на 20 см. В местах изгиба желательно вмонтировать колодцы для ревизии системы на случай засора труб. Их можно легко прочистить. Расстояние от дома до системы – не ближе 5 м. Это делается в целях предотвращения повреждений фундамента. Используйте материалы с низкой теплопроводимостью, такие как стекловата, пенопласт, керамзит. Позаботьтесь о надежной герметизации соединений труб. Правильный монтаж – гарантия бесперебойной работы септика «Топас».

Рекомендовано к прочтению: Как сделать биосептик своими руками

Если вы выбираете септик для дачного участка, то учите, что стоков будет немного, и потому лучше поставить накопительную систему из пластика, полиэтилена или стеклопластика. Когда возникнет необходимость откачки септика, то специальный датчик заранее подаст сигнал. Если вы правильно выберете объем, то сведете к минимуму обслуживание емкости для накопления. Во избежание образования твердых осадков, можно добавлять специальные биопрепараты. Для владельцев домов с большими земельными участками подойдет септик «Топас» с анаэробным сбраживанием. Это резервуары с тремя рабочими камерами, внутри которых отстаиваются стоки, осадок подвергается брожению и впоследствии разлагается. При желании сократить время очистки, можно использовать бактерии.

установка септика Топас в обычный рытый колодец

Для густонаселенных районов с небольшими участками земли необходимы станции глубокой биологической очистки. Почти все модели септика «Топас» компактны, имеют большую производительность при относительно небольшом весе.

Ремонт и обслуживание: полезные советы

Любая конструкция требует систематического обслуживания, и септик «Топас» – не исключение. Уход за системой отличается простотой и доступен даже неопытному пользователю. При разработке проекта септика «Топас» учитывалось, что владелец сможет самостоятельно:

• осмотреть работу системы;
• визуально оценить чистоту воды;
• удалить ненужный ил из приемной камеры с помощью эрлифта или дренажного насоса;
• заменить мембрану на компрессоре;
• очистить резервуар сбора непереработанных частиц.

Все эти манипуляции необходимо проводить 3-4 раза в год. Извлекать и очищать фильтры нужно 1 раз в месяц, а заменять аэрационные элементы 1 раз в 12 лет.

Для ухода за системой септик «Топас» необязательно вызывать ассенизационную машину. можно проводить обслуживание самостоятельно. Чтобы удалить ил из очистного сооружения, нужно удалить шланг откачки, ослабить крепление, снять заглушку, и только тогда откачать его в соответствующую емкость. Затем нужно долить воды в отстойник до нормального состояния.

Рекомендовано к прочтению: Установка септика в частном доме

фиксация септика в грунте

• Во избежание переполнения приемной камеры септика при отключении электричества уменьшите сброс воды.
• Не применяйте средства с другими антисептиками, это приведет к отмиранию бактерий и потере работоспособности системы «Топас».
• Вовремя откачивайте переработанный ил, иначе он загустеет и нарушит работу установки.
• В случае выполнения всех требований инструкции по эксплуатации септика «Топас», система очистки будет служить вам долго, качественно выполняя свои функции.
