Проекты, схемы, чертежи траншеи и проведение инженерно-геодезических исполнительных съемок

Разработка строительной проектной документации

Строительная проектная документация разрабатывается на основании проектных заданий в точном соответствии с исходной документации разрешительного характера и нормативных требований.

При разработке проектной строительной документации ее принято разделять:

1. Проект на строительство предприятий, зданий и сооружений производственного назначения.
2. Проект на строительство объектов жилищно-гражданского назначения.

Проект на строительство предприятий, зданий и сооружений производственного назначения включает:

• общую пояснительную записку;
• генеральный план и транспорт;
• технологическое решение;
• схема по управлению производством, предприятием и организацией условий и охраны труда рабочих и служащих;
• архитектурно-строительное решение;
• решения по инженерному оборудованию, сетей и систем;
• организация строительства;
• охрану окружающей среды;
• инженерно-технические мероприятия гражданской обороны, а также мероприятия по предупреждению чрезвычайных ситуаций;
• сметную документацию;
• эффективность инвестиций.

Проект на строительство объектов жилищно-гражданского назначения включает:

• общую пояснительную записку;
• архитектурно-строительное решение;
• технологическое решение;
• решение по инженерному оборудованию;
• охрана окружающей среды;
• инженерно-технические мероприятия гражданской обороны, а также мероприятия по предупреждению чрезвычайных ситуаций;
• организация строительства;
• сметную документацию;
• расчет эффективности инвестиций (при необходимости).

Подготовка геодезических данных и перенесение проектных точек сооружений на местность

_______
Проектными точками называют точки, определяющие положение главных осей.

_______
Координаты этих точек при подготовке данных должны быть известны.

_______
Существует несколько способов вынесения проектных точек на местность:

• способ прямоугольных координат,
• полярный,
• способ угловых засечек,
• способ линейных засечек,
• способ створных засечек (створов).

_______
Способ выбирается в зависимости от имеющейся на местности геодезической сети и расположения зданий (сооружений).

6.1. Способ прямоугольных координат

_______
Является наиболее удобным и простым способом. Применяется при разбивке здания от строительной сетки или от красной линии застройки.

Например

_______
Вычисляем:
P-m = 440-400=40м;
P-n = 535-400=135м;
n-g = 65м (контроль).

Диагональ

_______
Вычисляем диагонали, устанавливаем и центрируем теодолит в точке Р (оптический отвес m_Ц. ≈ 1 мм ) и трубу наводим на точку q. По направлению визирного луча откладываем Рm и n. Точки m и n закрепляем колышками (если колышек деревянный, то в его центр по теодолиту забивают гвоздь).

_______
Устанавливаем теодолит в точке m и n, построив прямой угол откладываем расстояния mА и mС. Аналогичная работа выполняется в точке n. Для контроля разбивки здания промеряются расстояния AB и CD.

_______
Обязательно промеряются длины диагоналей и сравнивают их с вычисленными значениями.

_______
При разбивке проектных точек способом прямоугольных координат от красной линии застройки работы выполняется аналогично.

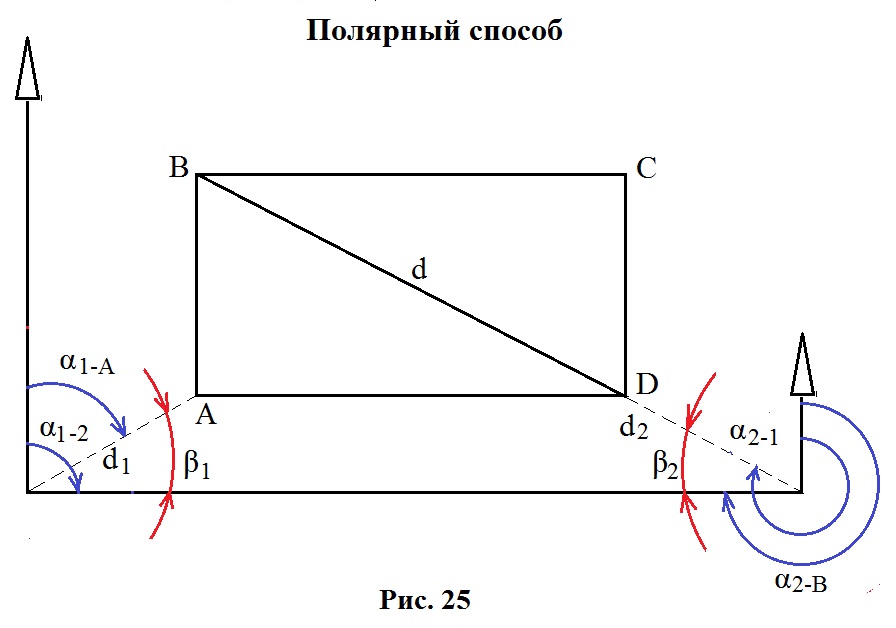

6.2. Вынос проектных точек полярным способом

_______
Применяется при вынесении проектных точек от пунктов геодезической сети.
Подготовка геодезических данных для вынесения проектных точек основана на решении обратных геодезических задач.

_______

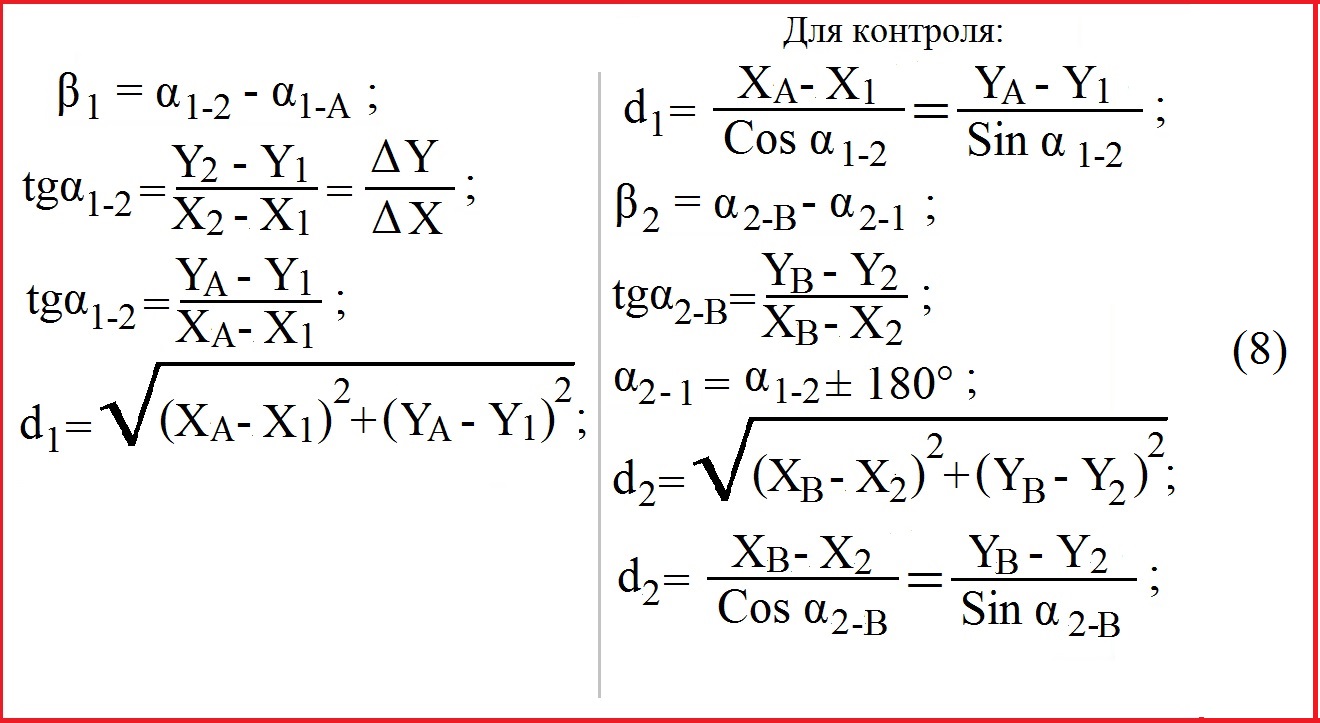

Для подготовки геодезических данных для вынесения проектных точек А и В необходимо вычислить углы β₁ и β₂ и расстояния d₁ и d₂.

_______
Положение на местности проектных точек А и В находят путем построения проектных углов β₁ и β₂ и проектных расстояний d₁ и d₂ с помощью теодолита и рулетки. После вынесения точек А и В измеряют расстояние АВ и сравнивают с проектным.

_______
В точках А и В теодолитом откладывают прямые углы и, отложив ширину здания а, получают точки С и D.

_______
Для контроля промеряют сторону CD и диагонали AD и CB, которые вычисляют заранее.

6.3. Вынесение проектных точек способом угловой засечки

_______
Применяется в тех случаях, когда линейные измерения от исходных точек до определяемых выполнить нельзя. Способ более трудоемкий.

_______
Аналогичные вычисления выполняют для точки В.
Полученные углы строят в точках 1 и 2 и по направлению визирного луча ставят колышки q, m и n. Натянув между колышками шнуры, в их пересечении находят точку А. Остальное аналогично полярному способу.

6.4. Вычисление проектных точек способом линейной засечки

_______
Способ применяется в тех случаях, когда расстояние от исходных точек до определяемых меньше длины мерного прибора.

_______

Вычисляют

_______
Разбивку легко выполнить двумя лентами (рулетками).
Так как при этом способе расстояния допускаются короткие, разбивку обычно выполняют со вспомогательных точек.

_______
Координаты этих точек (а и в ) предварительно вычисляются.

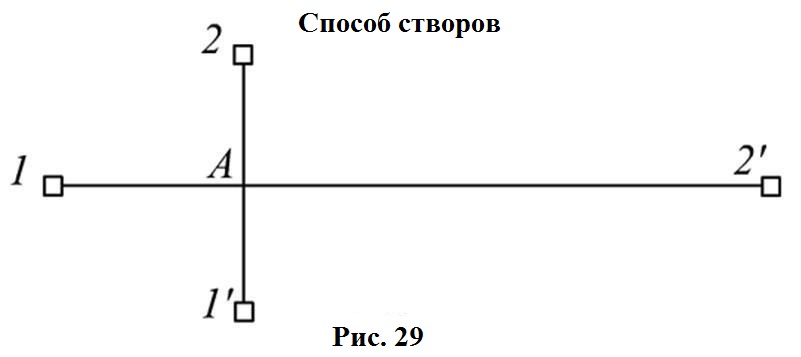

6.5. Вынесение проектной точки способом створной засечки (створов)

_______
Положение точки определяется пересечением двух створов (осей), закрепленных на местности.

_______
Створы обычно задаются теодолитами или проволоками.

_______В качестве документа для производства разбивочных работ используется разбивочный чертеж. На этом чертеже показывается положение сооружения, точек геодезической сети и приводятся все геодезические данные для переноса сооружения на местность.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку “Показать результат”;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5.5 баллов – НЕУДОВЛЕТВОРИТЕЛЬНО, от 5.5 но менее 8.25 – УДОВЛЕТВОРИТЕЛЬНО, 8.25 и менее 10 – ХОРОШО, 10 – ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку “Сбросить ответы”;

Инструменты для геодезических съёмок

В требованиях технических заданий оговариваются необходимые условия съёмки и различные дополнительные факторы. Сюда относятся:

1. Цель исследований.
2. Степень точности измерений.
3. Вид съёмки.
4. Объём работ.
5. Сроки выполнения задания.

В зависимости от особенностей и требований поставленных задач, современная геодезия использует для съёмки различные измерительные приборы:

• лазерные рулетки (дальномеры);
• оптические теодолиты;
• цифровые нивелиры;
• тахеометры;
• искатели подземных труб и кабелей;
• вехи с отражателями, штативы;
• GPS приёмники.

Теодолиты, нивелиры, рулетки, вехи, штативы — это стандартное оборудование используется при измерении углов. Данные, полученные при помощи этих приборов, обрабатываются ручным способом по известным формулам. Для этого достаточно воспользоваться обычным калькулятором.

Специализированные инструменты: цифровые нивелиры, тахеометры, GPS-приёмники. Эти приборы существенно повышают производительность съёмочных процессов и облегчают последующую обработку полевых материалов, занесённых в их память.

Благодаря расширенным высокочувствительным функциям трассоискателей, оснащённых локаторами и цифровой передачей сигналов, производится качественная съёмка инженерных сетей и коммуникаций, расположенных под землёй.

Наши события

3 января 2023, 15:46 Что ждет кабельщиков в 2023 году? Новогодняя лавка предсказаний RusCable.Ru

30 декабря 2022, 17:51 Испытательные лаборатории: забота о потребителе или борьба с конкурентами?

29 декабря 2022, 17:41 RusCable Live – Новогодняя магическая лавка. Предсказания на 2023 год

26 декабря 2022, 18:00 Генерация и импортозамещение: не только турбины. Часть 3

26 декабря 2022, 16:15 RusCable Insider 295 – добрая кабельная история Режкабель. Вопросы снабженцу, проверка на честность от АЭК и новогодние подарки Legrand

22 декабря 2022, 11:54 RusCable Live – Тренды кабельной отрасли 2023. #Москабельмет. Технологии экономии. Эфир 23.12.22

Виды

Технологическая карта или сокращенно ТК – это документ, создаваемый для исполнения только одного строительно-технического процесса и содержащий в себе все необходимые сведения:

• инструкции для рабочих и персонала;
• состав технологических операций;
• механизацию;
• требования к качеству выполненных работ;
• инструкции по технике безопасности;
• необходимое количество ресурсов.

Технологические карты в строительстве представлены в 3-ех видах:

Типовая или стандартная ТК, не связанная с каким-либо конкретным объектом строительства. Этот документ разрабатывается для конкретного вида работ, которые могут выполняться на различных по целям использования объектах (ТК кирпичной кладки, ТК отделочных работ).
Типовая ТК, привязанная к конкретному объекту, но игнорирующая условия строительства

Чаще всего такие карты используются при массовой типовой застройке.
Индивидуальная или рабочая технологическая карта, разрабатываемая для обозначенного объекта и принимающая во внимание все аспекты строительства, включая местоположение. Оригинальные и нестандартные строительно-архитектурные проекты требуют создания индивидуальных ТК.

Обеспечение эффективности и долговечности котлована

Котлован – это основа для строительства здания или сооружения

Важно обеспечить его эффективность и долговечность, чтобы избежать проблем в будущем

Разработка проекта котлована

Проект котлована представляет собой подробные планы и схемы, которые создаются специалистами и инженерами на этапе проектирования. Он включает в себя следующие составляющие:

• Геотехническая информация о составе грунта и его характеристиках;
• Размеры и форма будущего котлована;
• Требования к укреплению котлована, включая использование свай и стен;
• Система дренажа и отвода воды;
• Информация о необходимых согласованиях и разрешениях.

Важность разработки проекта

Разработка проекта котлована позволяет:

1. Предусмотреть необходимые меры по укреплению котлована, учитывая грунтовые условия, чтобы предотвратить его обрушение или деформацию;
2. Определить правильные размеры и форму котлована в соответствии с требованиями проекта;
3. Разработать эффективную систему дренажа и отвода воды, чтобы предотвратить накопление влаги и возможные проблемы с подтоплением;
4. Получить необходимые разрешения и согласования в соответствии с законодательством и строительными нормами;
5. Минимизировать риски возникновения деформаций и повреждений строительных конструкций, связанных с неправильным котлованом.

Технологическая карта котлована

Технологическая карта котлована – это детальная инструкция, которая определяет последовательность и методы выполнения работ по строительству котлована. Она включает в себя следующие данные:

• Технологическая последовательность выполнения работ;
• Используемое оборудование и инструменты;
• Требования к качеству работ и контрольные точки;
• Сроки выполнения работ и график строительства;
• Требования по охране труда и безопасности.

Технологическая карта позволяет обеспечить правильное выполнение строительных работ и минимизировать риски возникновения проблем в процессе строительства котлована.

Какие бывают виды исполнительных съемок — ТОП-5 главных видов

Контрольные измерительные съемки ведутся на всех этапах строительства, начиная от рытья котлована, до сдачи объекта в эксплуатацию. Очевидный плюс таких работ — документация, свидетельствующая о стандартах возведенных конструкций.

Действительно, как отразить в конечном документе уже выполненные и скрытые коммуникации? Только фиксировать контрольные точки работ. Поэтому после исполнения определенного этапа строительства и проводится один из видов .

Рассмотрим наиболее распространенные подвиды таких работ.

Вид 1. Исполнительная съемка объекта

Используется для получения общего представления о месторасположении будущего строительства, а также рельефе местности, подъездных путях и окружающих территориях.

Для более подробного отображения конструкций и сооружений уже находящихся на исследуемой территории, для установления их взаимного влияния, особенностей и свойств, составляется план местности посредством проведения .

Особое значение имеет определение диапазона высот местности, общий уклон территории и превышение одних точек над другими. От этих данных будет зависеть все дальнейшее строительство.

Вид 2. Съемка подземных связей

Инженерные коммуникации занимают особое место в исполнительной съемке. Они всегда скрыты от глаз, и определение их точного расположения процесс сложный и трудоемкий

Поэтому важно составлять схемы систем связи на всех этапах строительства и сверять их с проектными данными

Проводят исполнительные съемки подземных коммуникаций:

• теплосетей;
• канализации;
• электрических силовых кабелей;
• дренажных систем;
• нефтяных и газовых трубопроводов.

Точное местонахождение, места врезок, взаимные пересечения и прочие связующие элементы подземных коммуникаций позволяют выполнить все необходимые ремонтные и профилактические работы в ходе эксплуатации объектов, не повредив действующие сети.

Вид 3. Съемка котлованов

Этот вид работ служит для определения объемов грунта, подлежащего изъятию в целях закладки фундамента или подготовки основания будущей конструкции. Котлован подготавливают также при установке свайного поля основания (монолитная фундаментная плита).

Съемка котлованов помогает определить, сколько грунта изъять

Во всех случаях используются картограммы, наглядно показывающие, какие объемы грунта будут подвергнуты переработке и как это связано с рельефом места строительства.

Вид 4. Съемка колоннообразных конструкций

Этот вид работ проводится совместно с разбивочными работами по установке контрольных точек опалубки. Это позволяет установить отклонения от строительных норм при возведении вертикальных конструкций с интервалом до 5 метров.

Съемка стен и кирпичных кладок выполняется с учетом длины и ширины конструкции, а также свойств объекта: несущих, опорных, фактурных стен.

Результат предоставляется в виде чертежа разреза вертикальной конструкции, где указывается давление на ярусы кладки и их запас прочности.

Вид 5. Контрольно-исполнительная съемка

Эти работы выполняются по окончанию какого-либо этапа строительства, при подготовке к очередному процессу возведения, либо при консервации объекта строительства.

К этому же виду съемки относятся работы по формированию документации для сдачи объекта в эксплуатацию, а также окончательные чертежи с параметрами благоустройства и подъездными путями.

Виды проектной документации

Видовая типология проектной документации складывается из:

• генерального плана, который определяет изображение всей площади строительства, на котором в контурах вида сверху представлено размещение существующих и проектируемых объектов, отражено благоустройство, озеленение, а иногда и топографическое состояние места строительства;
• общих чертежей: чертежей фасадов, планов по этажам, а также поперечных и продольных разрезов зданий. Фасад представляет собой наружный вид сооружения с определенными архитектурными элементами оформления. На планах и разрезах указывается расположение оборудования, инженерных коммуникаций, взаимная их увязка, маркировка, а также габаритные размеры. Чертежи специального оснащения выполняются для проведения особых видов строительно-монтажных работ (отопление и вентиляция, водопровод и канализация, электроосвещение, телефон, и др.);
• чертежей деталей, которые исполняются для сложных узлов. На чертежах указываются размеры деталей и элементов здания или сооружения, их сопряжения, сечения конструктивных элементов и спецификации;
• паспорта проекта – то есть документа, в котором дается схематическое изображение объекта, краткое описание и сообщаются основные технические показатели;
• пояснительной записки, содержащей справку о проектируемом объекте, сведения о его назначении, внешнем виде, внутреннем устройстве; сообщения о наиболее характерные особенностях данного объекта, приводятся его основные технические показатели, указывается назначение, описывается внутреннее устройство и работа отдельных частей, особенности конструкции. Кроме того, в пояснительной записке дается объяснение экономических, общественных и других условий и предпосылок создания объекта, аргументация выбора данного варианта;
• расчетов (гидравлические, тепловые, аэродинамические, на сейсмичность и др.) указывающих параметры здания или сооружения и его составных частей в зависимости от установленных расчетных данных. Расчеты производятся на основании использования достижений физико-химических, биологических и других отраслей науки.

Кроме того, для того, чтобы перспективнее отобразить проект изготавливаются рисунки фасада в цвете. В отличие от технических рисунков, которые выполняются в аксонометрии, художественные рисуются в перспективе.

Какие программы применяются?

В рассматриваемом направлении применяется две разновидности измерений:

• те, что получают в результате так называемого непосредственного измерения, где учитывается длина линий, расстояние;
• те, что подлежат определению с помощью различных формул, составляются относительно первой разновидности.

В зависимости от того, какие применяются геодезические инструменты для обработки, работы, проводимые на местности, могут выполняться двумя путями:

• используются программы общего применения, примером выступает Microsoft Excel (в них отражается различный комплект формул, ее наиболее оптимально считается использовать при проведении разного рода вычислений, которые отражены в небольшом объеме;
• используются программы специализированной направленности, к ном относят такие, которые были разработаны специально для обработки.

Также можно сказать, что происходит разработка специальных и общих программ для форматов и инструментов.

Виды в зависимости от применяемых приборов

Тип применяемого геодезического прибора определяет классификацию геосъемки:

1. Теодолит. Создает ситуационный план, измеряет углы и расстояния.
2. Тахеометр. Дисплей прибора показывает изображения рельефа и контуров предметов.
3. Мензула. Прибор создает топографическую карту.
4. Нивелир. Измеряет вертикальные линии рельефа для создания профиля участка.
5. Фототеодолит. Создание карты местности с его помощью сводится к получению снимков местности и их обработке в трехмерных устройствах.
6. GPS-приемник. Самые современные приборы, используются совместно со спутником. Результаты работы обрабатывают в специальной компьютерной программе.

Работа с любым прибором для проведения геосъемки требуют специальных знаний и опыта.

Исполнительная геодезическая съемка объекта: когда она привлекается?

Можно с уверенностью говорить о правильности геометрии объекта строительства только при ведении всей необходимой исполнительной документации на протяжении всего процесса строительства. Это значит, что геодезическая съемка привлекается архитектором для измерения всей геометрии здания поэтапно в обязательном порядке. Кроме этого, геодезические работы входят в пакет документов, необходимый для сдачи здания в эксплуатацию. Исполнительную съемку проводят для промеров:

• Межевых знаков
• Знаков пятна застройки
• Котлована и свай
• Фундамента
• Перегородок и стен
• Перекрытий и кровли
• Полов и элементов обустройства
• Инженерных сетей и др.

Отличия от кадастровой съемки

Кадастровая разновидность съемки имеет своим предназначением определение и восстановление границ земельных наделов. Данная разновидность тесно связывается с геодезией, в связи с тем, что для ее реализации требуются соответствующие замеры.

Задачи съемки состоят в:

• межевание земельного участка в чем собственно состоит работа геодезической направленности;
• согласовывается площадь участков со всеми собственниками наделов;
• восстанавливаются границы территории, которые были нарушены;
• устанавливаются правила, касающиеся ограничений и использования относительно применения надела и природных ресурсов;
• создание плана кадастрового назначения.

Кадастровая съёмка участка В качестве главного отличия выделяют направленность рассматриваемых разновидностей съемок. Когда говорят о геодезической – считается, что там присутствует более обобщенные замеры наделы, на которые можно ссылаться при ведении дальнейших работ.

Кадастровая съемка использует разновидность геодезической для определенных целей. Примером можно обозначить список земельных наделов, ресурсы природного назначения, которые на них имеются, составление документов и постановка на кадастровый учет.

ПРОДОЛЖИТЕЛЬНОСТЬ СТРОИТЕЛЬСТВА

Сроки строительства приняты в соответствии с «Нормами продолжительности строительства и задела в строительстве предприятий, зданий и сооружений» СНиП 1.04.03-85*, раздел 3-7, п.п. 2,4:

Тобщ.= 7,0 мес.

ПОТРЕБНОСтЬ СТРОИТЕЛЬСТВА В КАДРАХ

№ пп	Наименование площадки	Кол-во чел. при 2х-сменном режиме работ
Всего (100%)	Рабочие (85%)	ИТР, МОП и охрана (15%)
1	2	3	4	5
1	Общестроительные работы	30	25	5
2	Дорожные работы и благоустройство	5	4	1

ПОТРЕБНОСТЬ СТРОИТЕЛЬСТВА В ОСНОВНЫХ МЕХАНИЗМАХ И АВТОТРАНСПОРТЕ

N п/п	Наименование	Рекомендуемая марка	Количество	Примечания
			1-3 мес	4-6 мес
1	Автомобильный кран	КС-6471	1		1
2	Экскаватор одноковшовый
	0,5м3	ЭО-3323А	1		1
3	Бульдозер 95 л.с.	ДЗ-186	1		1
4	Асфальтоукладчик	ДС-199	–		1
5	Каток самоходный вибрационный
	Р=2,2 тн	ДУ-54М	–		1
6	Сварочный агрегат	АСБ-300М	2		2
7	Сварочный трансформатор	ТДМ-300 ТДМ-401	1		1
8	Трансформатор обогрева	ТОМ-80	1		–
9	Компрессор	ЗИФ-ПВ-5М	1		1
10	Парообразователь	ДС-19	1		1
11	Автосамосвалы г/п 5,8-13 тн	УРАЛ-55571 КамАЗ-55118	2		2
12	Автобетоносмеситель	СБ-92А	1
13	Автобитумораздатчик	ДС-182-01	–		1
14	Прожектор на мачте Н=6 м	ПЗС-35	8		8

ПОТРЕБНОСТЬ СТРОИТЕЛЬСТВА В ЭНЕРГОРЕСУРСАХ

Расчет потребности в электроэнергии выполнен на основании установленной мощности (квт) для принятых строительных машин и оборудования на период выполнения максимального объема работ.

Ведомость потребности в электроэнергии.

Наименование	Марка	Количество	Установлен. мощн. 1-го механизма. КВТ	Потребная мощность КВТ
1	2	3	4	5
Электросварочный аппарат	АСБ-300М	2	20	40
Компрессор передвижной	ЗИФ-55	1	60	60
Трансформатор обогрева бетона	ТОМ-80	1	63	63
Прочий электроинструмент		10%		16
Освещение рабочих мест		12%		17
Наружное освещение прожекторами	ПЗС-35	8	1	8
Освещение и обогрев бытовых помещений	6	5,0	30

Расчет расхода воды

Расчет расхода воды на бытовые нужды представлен в таблице баланса водопотребления и водоотведения и составит 0,09 м3сут. Расход воды на пожаротушение равен 100л/с при одновременной работе 3-х пожарных гидрантов с радиусом обслуживания 150м.

Расход воды на производственные цели данного комплекса работ составляет:

• Qср х К1
• Qпр = 1.2 х — , где
• 8 х 3600
• 1,2 – коэффициент на неучтенные расходы воды, К1 – коэффициент сменной неравномерности,
• Qср – средний производственный расход в смену (л)

Наименование механизмов	Количество шт	Ориентир. норма расхода в смену, л	Qср л	К1	Qср х К1 л
Экскаватор	1	100	100	1,1	110
Бульдозеры	1	150	150	1,1	165
Компрессор	2	250	500	1,1	550
Автомобили	2	350	700	2	1400
ВСЕГО				2225

• 2225
• Qпр = 1.2 х ————- = 0,09 л/с.
• 8 х 3600
• или
• Qпр = 1.2 х (2225х 0,001)х2 = 5,34 м3/сут., где 1л = 0,001м3;
• 2 – количество смен.

Снабжение строительства водой и электричеством из существующих коммуникаций. Ацетилен и кислород доставляется баллонами по мере необходимости.

№ пп	Наименование показателей	Ед. измер.	Количество
1-3 мес	4-6 мес
1.	Вода для стр. нужд, Вода для пожаротушения	л/сек	0,09 100	0,1 100
2.	Электроэнергия	квт	234	234
3.	Топливо	тн	4	5
	Сжатый воздух	м3/мин	15,4	10,5
	Кислород (ацетилен)	м3	65	48

ПОТРЕБНОСТЬ СТРОИТЕЛЬСТВА ВО ВРЕМЕННЫХ ПОМЕЩЕНИЯХ И СООРУЖЕНИЯХ

Потребность во временных помещениях и сооружениях рассчитана для периода с максимальным объемом СМР по укрупненным показателям ” Расчетных норм для составления проектов организации строительства ” (Москва, Стройиздат, 1973г.).

№ пп	НАИМЕНОВАНИЕ	Кол.шт.	Размеры, м	Полезная площадь,м2	Примечание
1	2	3	4	5	6
1	Строительные бытовки	4	3х6х2,8	15,5	Система «Универсал»
2	Прорабская	2	3х6х2,8	15,5	Система «Универсал»
3	Контейнер для ТБО	2	0,78х1,3х1,2	1,03	По проекту НПК «Коммунальные машины»
4	Биотуалет	2	1,1х1,1х2	1,21	«Сервис»

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

• Продолжительность строительства 6,0 мес; в т.ч. подготовительный период 0,5 мес; монтаж оборудования 2,0 мес;
• Максимальное количество работающих – 35 чел;

Временное здание рынка

№ пп	Наименование работ	Ед. изм	Объем
1	2	3	4
I.ЗЕМЛЯНЫЕ РАБОТЫ
1	Разработка котлована с откосами: а) вручную под ковш экскаватора-0,5м3 с погрузкой на а/самосвалы-10т в грунтах 1-3 группы; б)экскаватором-0,5м3 с последующей погрузкой на а/самосвалы-10 т в грунтах 1-3 группы	м3 м3	55 1505
2	Отвозка а/самосвалами г/п 10 тн разработанного грунта 3 гр. на L=20 км в отвал. Работа на отвале.	м3	1560
3	Обратная засыпка с уплотнением и проливкой водой.	м3	1433
4	Разборка а/б покрытия	м2	1277

• Назад

• Вперёд

Укрепление котлована и исполнительная геодезическая съёмка

Важной частью работы является укрепление котлована. Это можно сделать несколькими способами:

• погружение шпунта Ларсена, которое проводится до выемки грунта с целью укрепить берег;
• цементовка стен применима в местностях с плотным расположением построек, она позволяет укрепить фундамент не только строящегося здания, но и соседних;
• современным способом закрепления считается «стена в грунте», предполагающая помещение в котлован сборной конструкции с последующей заливкой бетона или железобетона;
• аналогом предыдущего способа считается использование буронабивных свай.

Завершающим этапом земляных работ будет засыпка котлована. Для этого часто применяют песок, щебень или другие прочные материалы.

Выезд геодезистов на исполнительную съемку котлована осуществляется как минимум дважды за время производства земляных работ. Это требуется для следующих целей:

• снизить затраты на выполнение самой работы;
• проверить геометрию котлована, от которой зависит качество постройки;
• сверить соответствие проделанной работы и плана на котлован во избежание разногласий исполнителя с заказчиком.

Первый выезд специалистов назначается до снятия первого слоя грунта. Проводится топографическое исследование местности, намечаются первые контуры котлована, по которым будут копаться траншеи, и данные из чертежей переносятся на местность.

В процессе земляных работ могут возникнуть непредвиденные трудности: изменение типа грунта, отличающееся от плана расположение грунтовых вод. В этом случае геодезисты необходимы для грамотной коррекции имеющихся чертежей. Цель съёмок: добиться должного результата минимум усилий.

И на завершающем этапе работ необходимо произвести измерения самого котлована, расположение и значение всех его элементов. Делается это с целью проверки надежности углубления перед началом заливки фундамента. Если в процессе земляных работ не было непредвиденных трудностей, данные, полученные в процессе геодезической съёмки, не могут отличаться от параметров в чертежах более чем на 5 см. Полученные данные в обязательном порядке вносятся в проектную документацию.

ОБЩИЕ ДАННЫЕ

1.1 Технологическая карта предназначена для использования линейным производственным и инженерно-техническим персоналом строительных и проектных организаций при разработке грунта в траншеях с откосами, используемых для устройства ленточных фундаментов и прокладки трубопроводов инженерных сетей при отсутствии существующих коммуникаций.

1.2 Привязка технологической карты к местным условиям строительства заключается в уточнении объемов работ, средств механизации и потребности в материально-технических ресурсах, а также в уточнении схемы организации процесса соответственно фактическим габаритам траншеи, калькуляции и календарного плана производства работ.

1.3 При привязке технологической карты к объекту строительства в стесненных условиях необходимо учитывать рекомендации «Организационно-технологического регламента строительства (реконструкции) объектов в стесненных условиях существующей городской застройки», введенного в действие в 2002 г., и «Правила подготовки и производства земляных работ, обустройства и содержания строительных площадок в г. Москве» (утверждены постановлением Правительства Москвы № 857-ПП от г.).

1.4 Производство работ по прокладке и переустройству инженерных сетей и коммуникаций, проведение подготовительных и земляных работ разрешается выполнять при наличии ордера, оформленного уполномоченным органом Правительства Москвы – Объединением административно-технических инспекций.

1.5 Форма использования технологической карты предусматривает обращение ее в сфере информационных технологий с включением в базу данных по технологии и организации строительного производства автоматизированного рабочего места технолога строительного производства (АРМ ТСП), подрядчика и заказчика.

Расчет стоимости и времени выполнения проекта

Расчет стоимости и времени выполнения проекта является важным этапом при разработке проекта, разработке схемы, технологической карты котлована. Это позволяет оптимизировать затраты и прогнозировать сроки выполнения работ.

Расчет стоимости проекта

Для расчета стоимости проекта необходимо учесть следующие факторы:

1. Объем работ: чем больше работы требуется выполнить, тем выше стоимость проекта.
2. Сложность работ: выполнение сложных задач может потребовать привлечения специалистов и дополнительных ресурсов, что повысит стоимость проекта.
3. Стоимость материалов: необходимо учесть затраты на закупку материалов, оборудования и инструментов для выполнения работ.
4. Затраты на транспорт и доставку: если необходимо доставить материалы или оборудование на объект, необходимо учесть затраты на транспортировку.

Расчет времени выполнения проекта

Для расчета времени выполнения проекта необходимо учесть следующие факторы:

1. Объем работ: чем больше работы требуется выполнить, тем больше времени потребуется.
2. Квалификация исполнителей: опытные специалисты могут выполнять работы быстрее и более эффективно.
3. Наличие необходимого оборудования: наличие современного оборудования может сократить время выполнения работ.
4. Условия работы: внешние условия, такие как погода или ограничение доступа к объекту, могут повлиять на время выполнения проекта.

Значение расчета стоимости и времени выполнения проекта

Расчет стоимости и времени выполнения проекта позволяет:

• Оптимизировать затраты: позволяет оценить стоимость и рационально использовать ресурсы.
• Планировать сроки выполнения работ: позволяет прогнозировать временные рамки проекта и планировать дальнейшие действия.
• Оценить эффективность проекта: позволяет сравнить затраты и время выполнения проекта с планами и предыдущими проектами.
• Предупредить возможные проблемы: позволяет выявить потенциальные риски и проблемы, связанные с выполнением проекта, заранее.

Таким образом, расчет стоимости и времени выполнения проекта является неотъемлемой частью процесса разработки проекта, схемы, технологической карты котлована. Это позволяет более точно планировать работу, оптимизировать затраты и достигать поставленных целей.
