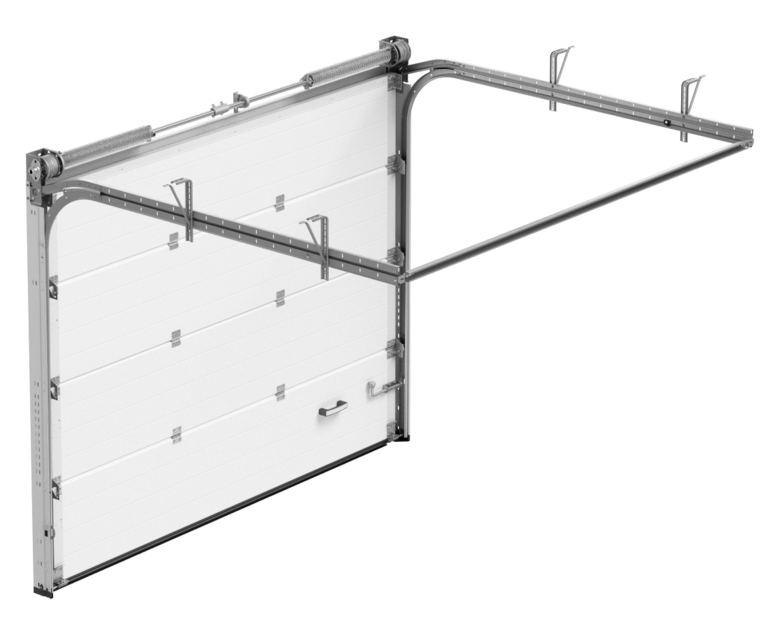

Преимущества секционных гаражных ворот

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Подготовка к работе

Перед тем как сделать ворота для гаража, нужно все измерить. В первую очередь необходимо взять уровень и рулетку и самому замерить проем, чтобы знать точные размеры ворот. От правильно произведенных замеров будет зависеть успех выполненной работы. После нужно сделать предварительный чертеж, по которому и будет происходить работа. На нем необходимо отразить все размеры, которые понадобятся при изготовлении. При возникновении определенных трудностей лучше посоветоваться с человеком, имеющим опыт в этих делах.

Если имеется необходимость стелить полы в помещение, то этот этап работы делаем после монтажа ворот, чтобы новый пол не мешал рабочему процессу.

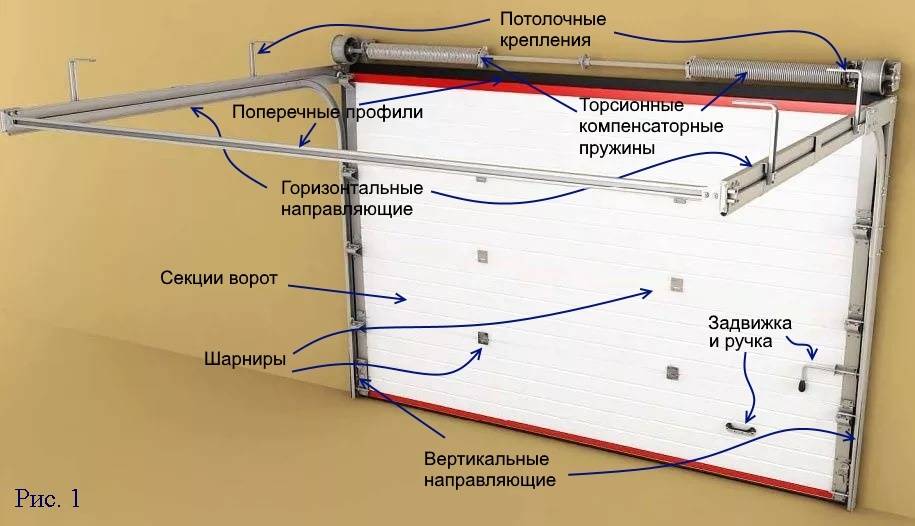

Монтаж секций

Каркаса сделан, теперь специалист устанавливает полотно ворот. Потребуются ролики, крепежные детали и секции. Стандартные модели имеют ролики, совмещенные с петлями. Это облегчает скольжение конструкции, а установка не займет много времени. Порядок монтажа:

1. Сначала специалист крепит первую секцию с максимальной ровностью. Допускается отклонение на 3 мм. В случае кривизны полотна между элементами образуются перепады, что недопустимо. После установки по верхнему краю прикладывают уровень и проверяют горизонтальность. Оба края изделия монтируют с одинаковыми зазорами в профилях.
2. Сендвич-панель стоит ровно, к ней приделывают ролики и петли. Колесо вставляют в направляющую, в которой выравнивают отверстия между этой деталью и усиливающей полосой, заранее прикрепленной к концам полотна, и затягивают конструкцию болтами.
3. Отличие нижнего ролика от верхнего — штыри, которые применяются для петель. Концы петель обустроены тросами. Скользящий элемент монтируют шпильками, отгибая их концы в противоположные края, затем в изделие вставляют шайбы.
4. На низ первой секции крепят подготовленные ролики. Их фиксируют винтами. Устанавливают другую сэндвич-панель, подгоняя нижнюю сторону к верхнему краю первого изделия. Плоскость полотна ровняют уровнем. К конструкции приделывают свободный конец петли, а вверху монтируют аналогичную деталь. Если панель широкая, то таких элементов потребуется больше двух.
5. По этой технологии сборки ворот крепят секции до самого верха. Последнее изделие оснащают одними роликами, без петель.

Ремонт и техническое обслуживание

При необходимости сендвич-панель, пришедшую в негодность, легко заменить.  Следует периодически оценивать состояние петель и роликов. Они моются и смазываются, если конструкция гремит или появляется посторонний шум. Еще одной проблемой может быть обрыв троса.

https://youtube.com/watch?v=IeC3yeqeM58

Если все работы по установке и обслуживанию ворот велись грамотными профессионалами, можно не опасаться проблем с конструкцией и оборудованием, все неполадки быстро устраняются специалистами. Секционные ворота просты в использовании и надежны, поэтому они пользуются устойчивым спросом, который продолжает расти.

Откатные ворота

До сегодняшнего дня распашные ворота уверенно держали первое место на рынке, оставляя позади откатные ворота. Как для систем ограждения в промышленности, так и для собственных домов покупатели практически всегда выбирали именно распашные ворота. Но стремительное развитие технологий изменило ситуацию, и сегодня всё больше внимания стало уделяться современным откатным воротам консольного типа.

Главное, что могут предложить клиентам производители откатных ворот – это надежность и удобство. Откатным воротам не нужно пространство перед въездом. Это первое и можно сказать решающее их преимущество. Учитывая то, что такие ворота монтируются внутри территории, они практически не занимают места. Распашные ворота, как правило, состоят из двух створок, и автоматику такие ворота необходимо покупать с запасом на ветровые нагрузки (50 кг/м2). Откатные же ворота открываются легко и плавно вне зависимости от погоды и ветровых нагрузок. Это связано с тем, из какого материала делают откатные ворота. Именно материал позволяет воротам выдерживать большие нагрузки ветром и переносить значительные перепады температур, сохраняя свой внешний вид. Цены на автоматику для откатных ворот в два раза ниже, чем на распашные ворота. На сегодняшний день порядка 90% новостроек покупают исключительно сдвижные ворота консольного типа. По безопасности распашные ворота также уступают автоматическим откатным. В случае какой-либо чрезвычайной ситуации, когда требуется максимально быстро открыть ворота и покинуть территорию, они позволяют сэкономить драгоценное время, которое обычно тратится на открытие распашных ворот. Так что, не смотря на простоту конструкции и возможность автоматизации, распашные ворота всё же уступают в популярности современным откатным воротам. Основной причиной этого стало желание сэкономить каждый кусочек своей земли, не занимая большую площадь воротами. Из этого можно сделать вывод, что откатные ворота заслуженно считаются лидерами среди автоматических систем ограждения.

Откатные (сдвижные) ворота это очень практичные, надежные, удобные и долговечные ворота. На них легко установить автоматику, сдвижные ворота практически не требуют какого-либо ухода и обслуживания. Недостатком сдвижных ворот является необходимость наличия достаточного места для отката ворот – по этой причине очень часто невозможно осуществить монтаж откатных (сдвижных) ворот из-за нехватки места для отката. Порой даже приходится устанавливать откатные ворота с наружной стороны – на улице, в этом случае проблематично установить электропривод. Откатные ворота (еще их называют иногда «сдвижными воротами») – конструкция, оптимально сочетающая надежность и эстетичный внешний вид. Такие многофункциональные изделия уместны на любой охраняемой территории: во въездных зонах частных домов и коттеджей, а также на производственных и складских территориях.

Если условия позволяют установить откатные ворота, это решение будет наиболее рациональным и с точки зрения качества, и с точки зрения экономии. Откатные ворота – наиболее удачный выбор для защиты проемов, так как пользоваться ими гораздо более удобно, чем прочими вариантами. Механизмы открывания и закрывания у них защищены от воздействия погодных факторов. Автоматизированные откатные ворота безопаснее, чем распашные аналоги, так как движение ворот происходит в той же зоне, в которой работают фотоэлементы.

Компания Ryterna Украина изготавливает надежные, качественные, красивые и при этом недорогие откатные ворота. У нас собственное производство каркаса для ворот из качественного металла и действительно большой опыт сборки и установки, при этом основные материалы и комплектующие для производства мы приобретаем у самых надёжных проверенных десятилетиями поставщиков. Ryterna предоставляет бесплатную консультацию в рамках которой опытный инженер ответит на технические вопросы, и подробно расскажет о ценах на откатные ворота и гарантийные обязательства.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Плюсы и минусы конструкции

В пользу подъемного механизма для гаражных ворот стоит сказать следующее:

1. Для поднятия не нужно много свободного пространства снаружи или внутри помещения. Используется место под потолком.
2. Цельное полотно станет надежной защитой от злоумышленников.
3. Створка подлежит утеплению разными теплоизоляторами (пенополистиролом, пенопластом, минеральной ватой).
4. Допускаются наружная отделка, украшение.
5. Изделие получится оснастить автоматикой.
6. Возможна установка подъемных полотен не только в одинарных, но и двойных гаражах.

Среди недостатков:

1. В открытом виде уменьшается высота проема.
2. Монтаж рекомендуется выполнять только в проемы прямоугольной формы.
3. Не подлежит частичному ремонту. При повреждении придется менять все полотно.
4. Нужно четко соблюдать нагрузку на ворота. Неправильный расчет при выборе готового изделия или при самостоятельном изготовлении приведет к сокращению срока его службы.

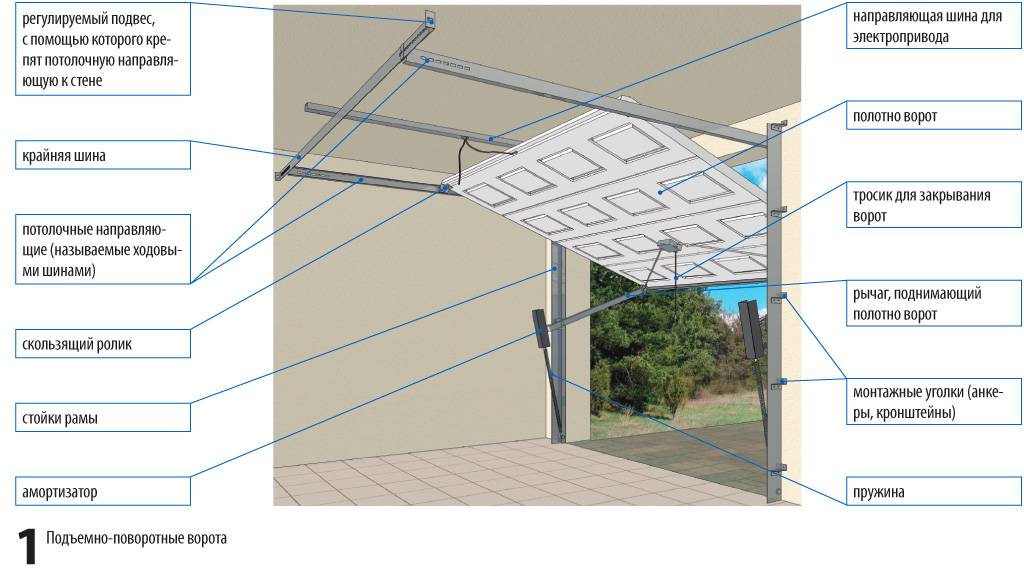

Устройство подъемно-поворотных ворот

Обычно ворота состоят из трех элементов: коробки, подъемной створки и открывающего механизма. Основой конструкции является каркас, который устанавливается непосредственно в проем. Изготавливают его из балок: стальных или деревянных. После каркаса устанавливают направляющие, которые осуществляют подъем и спуск.

Основное отличие конструкции – щит из цельного материала: деревянные панели, металл, доски и др.

По соотношению цены и качества выигрывает деревянный щит. Его относительно небольшой вес не потребует установки мощного подъемного механизма.

Минусом деревянных секционок является недолговечность. Под воздействием агрессивных условий внешней среды дерево может быстро прийти в негодность. Чтобы избежать этого, нужна правильная и регулярная обработка. Например, окрашивать или лакировать его следует минимум раз в год. Чтобы обезопасить свой гараж от холода, обязательно утеплите сэндвич-панели (вне зависимости от материала их изготовления). Для большей долговечности дерева его можно также обить металлом (после предварительной обработки).

Ремонт секционных ворот своими руками. Виды поломок и их признаки

Ворота секционного типа имеют достаточно сложную конструкцию, включающую большое количество механических и электронных элементов. Некоторые поломки возможно устранить своими руками.

Несмотря на то, что конструкция секционных гаражных ворот достаточно надежна, безупречную работу способны обеспечить только профилактический осмотр и регулярная диагностика механизмов и фурнитуры. Однако во время эксплуатации процесс износа и поломки деталей неизбежен.

Ремонт секционных ворот необходим, когда случаются такие неполадки:

1. Полотно заклинивает или туго ходит. Такие поломки бывают, если деформировано само полотно или направляющие, а также слишком натянуты торсионные пружины, являющиеся в механизме секционных гаражных ворот одним из главных элементов. Для того чтобы решить данную проблему, иногда нужна только регулировка натяжения пружины. Бывают случаи, когда необходима замена петель или роликов.
2. Шум во время движения полотна – скрип или стук. Подобные звуки чаще всего бывают, когда в механизме загрязняются или изнашиваются подвижные части – ролики или петли. Возможны также неполадки в системе направляющих: в пазы, где происходит перемещение роликов, могут попасть посторонние предметы, или же они могут просто деформироваться. Чтобы устранить данную проблему, необходима чистка и смазка своими руками подвижных элементов.
3. Обрыв торсионной пружины или троса. Обычно обрываются изношенные пружины. Они могут также разматываться, что приведет к ослаблению натяжения. В таких случаях пружину нужно заменить. Обрыв троса происходит обычно на больших воротах с тяжелым полотном. Также такая поломка возможна при эксплуатации гаражных ворот с ручным управлением, если прилагались чрезмерные усилия для их открытия, или в случае поломки электропривода. При несущественных повреждениях трос ремонтируют своими руками, в других случаях – нужна замена.
4. Неисправности редуктора, вала, барабана. Эти части секционных гаражных ворот не ремонтируются. Выход из строя обозначает обязательную их замену на новые.
5. Деформация направляющих. Направляющие тоже способны изнашиваться, и это мешает полотну правильно перемещаться. К тому же, эта проблема может повлечь за собой другие – поломка роликов и деформация секций. В основном, поломкам подвержены поворотные направляющие. Если деформация несущественная, их рихтуют. Серьезная поломка требует замены своими руками вышедшей из строя детали.
6. Проблемы с полотном. В полотне подвижных деталей мало – это только соединения между секциями. Но и они могут износиться и сломаться. В результате целостность полотна оказывается под угрозой. А если оно сильно загрязнилось или деформировалось, то гибкость теряется. Также полотно во время эксплуатации испытывает большие механические нагрузки, нередко подвергается ударам, и это приводит к тому, что секции деформируются. Конструкция полотна, которая состоит из большого количества отдельных элементов, позволяет менять своими руками только те части, которые повреждены, что намного проще и дешевле. Проблемой может стать только тот факт, что иногда могут возникнуть сложности с подбором оттенка покрытия. Царапины и другие мелкие повреждения восстанавливаются специальными красящими средствами.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

1. Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.

2. Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

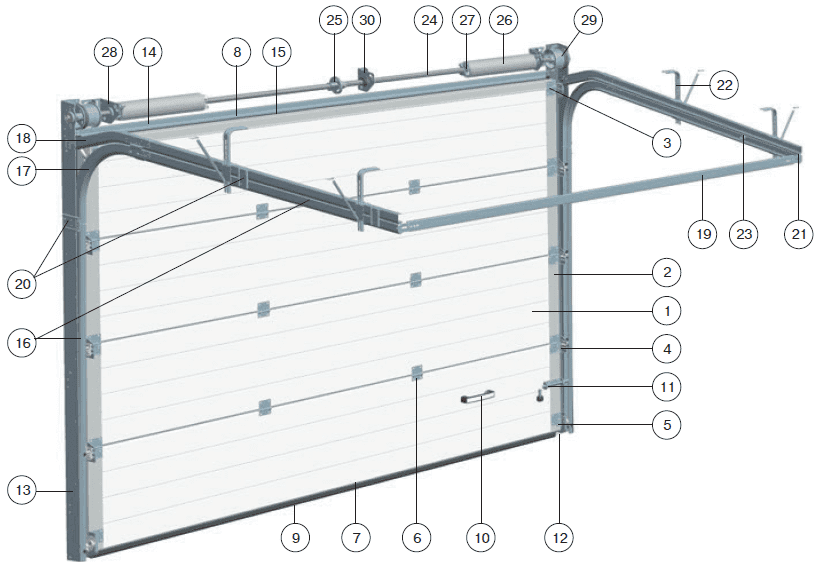

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• вал;
• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна

Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Секционные полотна

Изготавливаются автоматические секционные гаражные ворота из оцинкованной или нержавеющей стали, отличаются прочностью, долговечностью, способны на протяжении многих лет сохранять свой первоначальный внешний вид. Лицевую часть панелей дополнительно могут окрашивать полиуретановыми красками, которые позволяют предотвратить появление коррозии, не выцветают на солнце, способны длительное время сохранять яркость.

Основным элементом гаражных подъемно-секционных ворот является металлическое полотно, которое может различаться своим материалом, размерами и устройством. Панели выполняются теплыми и холодными. Последние используются крайне редко и подходят лишь для неотапливаемых помещений. Для частного дома, в особенности если гараж соединён с жилыми комнатами, предпочтительно выбирать теплые секции, которые выполняются из сэндвич-панелей с металлическими наружными и внутренними стенками, разделенными прослойкой утеплителя.

В качестве утеплителя в металлических сэндвич-панелях используется пенополиуретан, который отличается хорошей теплоэффективностью, не слёживается под воздействием влаги, долговечен и не поддерживает горение. В редких случаях применяют минеральную вату, которая потребует наличия дополнительного герметичного закрытого контура. Использование высококачественных панелей с правильно подобранным теплоизолятором позволит создать в гараже теплый бокс, что решает проблемы с хранением автомобиля в холодное время года.

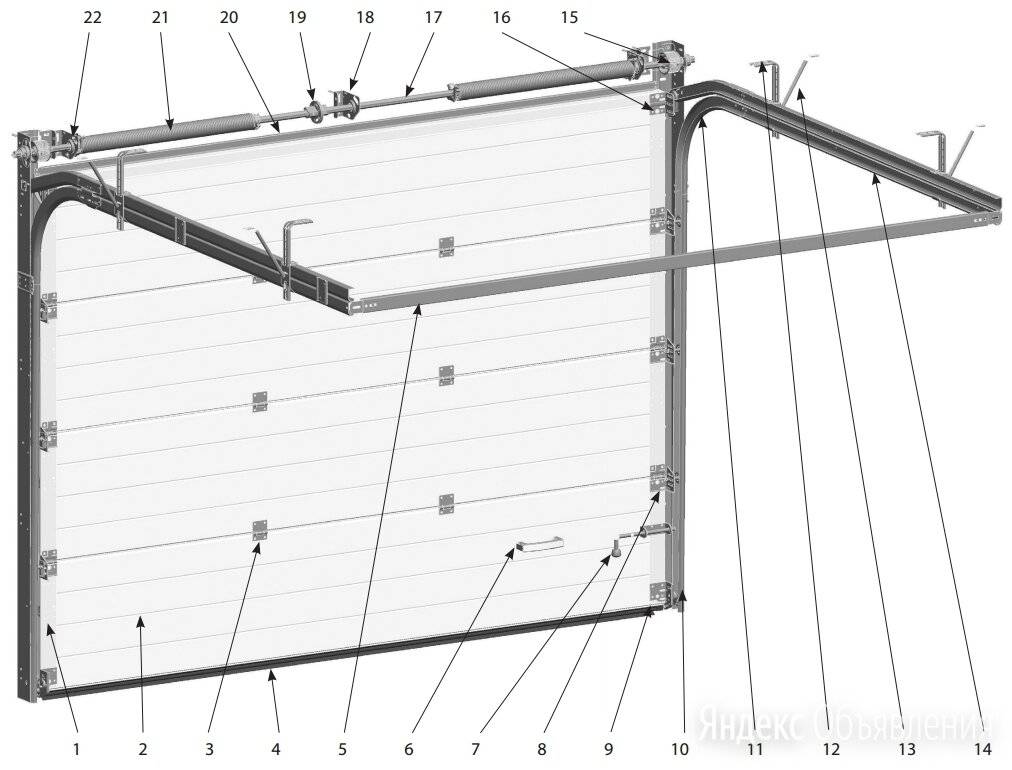

Монтаж ворот

Так как я ставил ворота, сделанные по индивидуальному заказу, то панели получил с завода максимально подготовленными для монтажа, с размеченными и частично просверленными отверстиями для установки петель, боковых опор и держателей роликов. Все эти элементы установил на панели с помощью шуруповёрта на саморезах, следуя пунктам инструкции.

Там, где надо сверлить отверстия «по месту», я использовал электродрель.

Завернуть саморезы в отверстия, просверленные на заводе по шаблону — дело нескольких минут. Боковые опоры служат для установки ролико-держателей. Роликодержатели крепят к кронштейнам болтами. В конструкции предусмотрена возможность регулировки положения роликов для обеспечения плотного прилегания панели к проему.

Совет:  Возможно, это мелочь, но перед началом монтажа я разделил инструкцию на две части — в одной оставил рисунки комплектующих, в другой описание технологии монтажа. Я устанавливал ворота впервые и названия некоторых элементов мало что мне говорили. Пришлось бы постоянно листать инструкцию от картинок к тексту.

«ПОДВОДНЫЕ КАМНИ» Так как при заказе ворот я не указал способ крепления угловой стойки, то крепёж пришлось докупать самостоятельно.

Угловые стойки с вертикальными направляющими и боковым уплотнением закрепил с правой стороны на саморезах на кирпичной кладке, а с левой — болтами прикрепил к стенке из стальных уголков. В качестве шаблона для установки угловых стоек я использовал одну секцию ворот с установленными на нее роликами. К угловым стойкам присоединил горизонтальные направляющие, которые зафиксировал к потолку с помощью заранее изготовленных кронштейнов.

Шуруповёрт использовал только для закручивания саморезов. Периодическая замена сверла на головку, занимает дополнительное время.

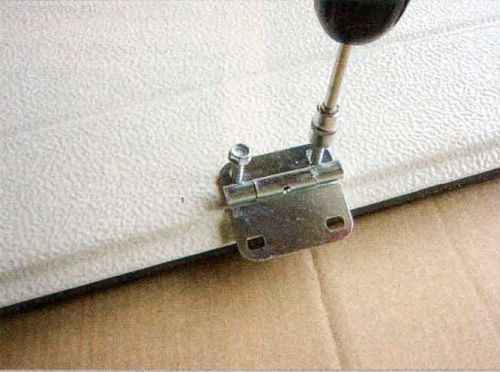

Отверстия под нижнюю часть петли сделаны на производстве. Петли, соединяющие панели в их средней части, устанавливаются завитком во внутреннюю часть панели. После изучения инструкции петлю, показанную на фото, пришлось переставлять «по правилам».

В конструкции кронштейнов необходимо предусмотреть возможность небольшой регулировки крепления горизонтальных направляющих по высоте и расстояния между направляющими.

Торсионный механизм устанавливается в концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном. При сверлении бетонной балки притолоки для установки кронштейнов сверло перфоратора в месте разметки упиралось в арматуру. Пришлось сверлить в кронштейнах дополнительные отверстия.

Горизонтальная и вертикальная направляющие соединяются между собой с помощью болтов и соединительной пластины. Перед затяжкой болтов необходимо выставить направляющие с помощью строительного уровня.

Чтобы взвести пружину, необходимо хотя бы два воротка (либо обрезка стальных прутков). Я использовал для этого насадки для перфоратора и отрезок трубы.

Ход дальнейших действий выполнял строго по инструкции, никаких дополнительных проблем при этом не возникло.

Совет: Барабаны имеют маркировку (левый и правый). В описании написано, что левый и правый барабаны устанавливаются слева и справа, соответственно. Было бы неплохо в описании сделать отчетливый акцент, что на механизм надо при этом смотреть изнутри гаража (я не нашёл такого пункта в инструкции).

На барабаны наматывается трос, конец которого крепят к полотну ворот. Барабаны фиксируют на валу с помощью стопорных болтов. Вал, на котором закреплены барабаны, установлен на подшипниках.

Торсионная пружина крепится к специальному кронштейну.

Пружину взводят с помощью воротков, которые устанавливают в специальные отверстия в окончании пружин. Направление закрутки пружин должно совпадать с направлением её навивки. На пружине проведена краской специальная разметочная полоса, служащая для указания количества закрученных витков пружины. Количество закрученных витков пружины указано в паспорте на ворота.

При установке нижнего углового кронштейна трос заводим в клиновидный карман на кронштейне, в петлю троса помещаем клин, трос затягиваем вместе с клином в клиновидный карман и фиксируем с помощью скобы и самореза. Такое устройство позволяет легко регулировать натяжение тросов. С обеих сторон оно должно быть одинаковым.

«ПОДВОДНЫЕ КАМНИ» Несколько отверстий в плитах перекрытия совпали с пустотами в плитах и пластиковые дюбели, установленные в этих местах, не обеспечивали необходимой жёсткости соединения. Пришлось покупать и устанавливать анкерные болты.

Буферы служат для ограничения хода полотна ворот при их открывании. Правый и левый буферы устанавливают симметрично относительно оси проёма ворот.
