Конструктивные особенности радиаторов
Конструкция секции радиатора
До того, как собрать секции радиатора отопления – следует выяснить особенности строения этого элемента отопления. Его основная задача – передача тепловой энергии от теплоносителя в помещение. Поэтому он должен иметь большую площадь нагрева.
Внутри располагается 2 канала, по которым протекает горячая вода. От них тепло передается поверхности батареи. По такому принципу изготавливаются алюминиевые, чугунные и биметаллические модели. Стальные чаще всего имеют неразборной корпус.
Как рассчитать количество секций радиаторов отопления и что необходимо учесть?
- Тепловые потери в помещении. Они определят необходимую энергию отопления для компенсации и поддержания комфортной температуры;
- Удельную мощность секции. Она зависит от материала изготовления, размеров конструкции и должна указываться производителем;
- Тепловой режим работы отопления. Для низкотемпературного не рекомендуется устанавливать максимальное количество секций в радиаторе отопления. Это может привести к снижению нагрева воды и тепловой разбалансировке на следующих участках.
При выборе материала изготовления нужно рассматривать не только эксплуатационные качества радиаторов, но и возможность самостоятельной установки (демонтажа) секций. В домашних условиях это можно сделать только с алюминиевыми и биметаллическими моделями.
Как рассчитать количество секций радиатора отопления
Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.
На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.
Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.
Расчет на основании площади помещения
Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:
Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:
- На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
- На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
- Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
- Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.
Ниша снизит энергоотдачу радиатора на 5 %
Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.
Экраны на радиаторах — это красиво, но они заберут до 15% мощности
Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.
Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.
Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.
Каждое помещение просчитывается отдельно
Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.
Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.
Расчет количества секций в радиаторах, исходя из объема помещения
Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.
Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:
16 × 2,5= 40 куб.м.
Далее нужно найти значение тепловой мощности, это делается следующим образом
41 × 40=1640 Вт.
Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:
1640 / 170 = 9,6.
После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.
Существуют также некоторые особенности:
- Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
- Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
- При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
- Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
Как выполнить расчет секций биметаллических радиаторов
Биметаллические секционные радиаторы Многие потребители очень осторожно относятся к отопительным приборам, предпочитая использовать проверенные варианты и просто игнорируя новинки. Кого-то останавливает отрицательный опыт
Однако в большинстве негативных ситуаций виноваты сами потребители. Неспециалист плохо разбирается в технических особенностях приборов, поэтому возникают ошибки в эксплуатации. Например, если неправильно произведен расчет секций алюминиевых радиаторов или биметаллических батарей, отопительный прибор просто не справится с поставленной задачей.
Расчёт биметаллических радиаторов для 1 м2 самостоятельно
Если же вы хотите провести полностью самостоятельный расчёт того, какое точное количество секций является вам необходимым, то в таком случае есть достаточно простой и доступный метод, который позволяет провести расчёт.
Сначала вам следует определиться с тем, какие вы собираетесь купить биметаллические радиаторы отопления. Расчёт по площади позволит вам в дальнейшем определиться с их числом.
Первоначально подбирается норматив, указывающий на необходимую тепловую мощность, которую требует каждый м2. Таким образом, нужно первоначально правильно определить количество Вт, которое потребуется для того, чтобы обогреть 1 м2 в вашей комнате при стандартной высоте потолков.
Как рассчитать количество секций
Для комнат с единственным окном и только одной наружной стеной может потребоваться около 100 Вт, чтобы обеспечить нормальный обогрев каждого м2.
Если в комнате присутствует единственное окно, но уже сразу две стены выходят наружу (к примеру, комната угловая), то в таком случае для того, чтобы обеспечить нормальный обогрев каждого м2 необходимо будет устанавливать радиаторы с мощностью 120 Вт. Всё это также достоверно исключительно тогда, когда в комнате будет присутствовать потолок с высотой до 2.7м;
Если комната отличается полностью стандартной высотой потолков, однако в то же время имеет 2 окна и 2 наружных стены, то в таком случае необходимо будет около 130 Вт для того, чтобы отапливать каждый ее м2.
Максимально точный вариант расчета
Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.
Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.
В целом расчетная формула имеет следующий вид:
T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,
- где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
- S – площадь обогреваемой комнаты.
Остальные коэффициенты нуждаются в большее подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .
Особенности остекления помещения
- 1,27 для комнат, окна которых остеклены просто двумя стеклами;
- 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
- 0,85 – если окна имеют тройной стеклопакет.
Коэффициент В учитывает особенности утепления стен помещения .

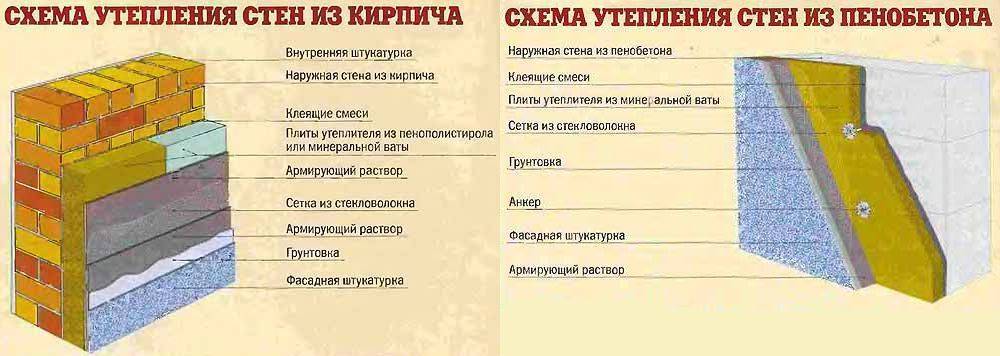

Особенности утепления стен помещения
- если утепление низкоэффективное. коэффициент принимается равным 1,27;
- при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором). используется коэффициент равный 1,0;
- при высоком уровне утепления – 0,85.
Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

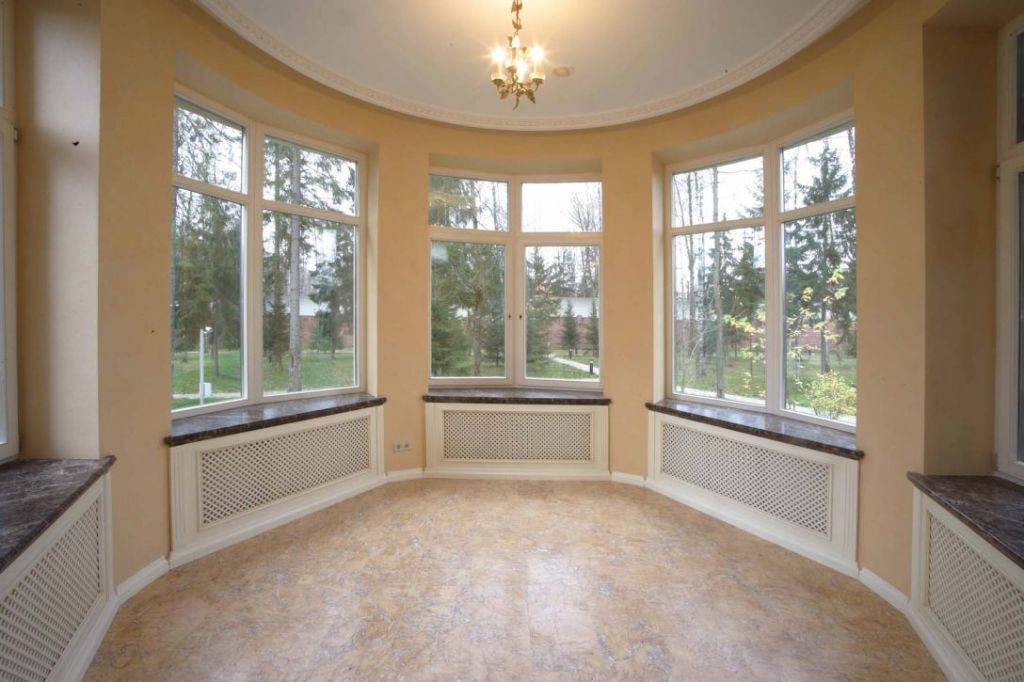

Соотношение суммарной площади оконных проемов и поверхности пола в комнате
Зависимость выглядит так:
- при соотношении равном 50% коэффициент С принимается как 1,2;
- если соотношение составляет 40%, используют коэффициент равный 1,1;
- при соотношении равном 30% значение коэффициента уменьшают до 1,0;
- в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).
Коэффициент D указывает на среднюю температуру в наиболее холодный период года .
Распределение тепла в комнате при использовании радиаторов
Зависимость выглядит так:
- если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
- при температуре до -25 градусов используется значение 1,3;
- если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
- жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
- если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.
Коэффициент E указывает на количество внешних стен.
Количество внешних стен
Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.
Коэффициент F учитывает особенности вышерасположенно й комнаты. Зависимость такова:
- если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
- если чердак отапливаемый – 0,9;
- если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.
И последний коэффициент формулы – G – учитывает высоту помещения.
- в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
- если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
- при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
- комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
- при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.
Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.
Калькулятор расчета радиатора отопления
Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:
Советы по энергосбережению
Особенности подключения батарей в квартирах
Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.
При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.
Замена отопления в новостройке. Подключение. Опрессовка. #17
При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.
Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.
Информация
При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.
Функции калькулятора
Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:
- блока окон «Вид радиатора»;
- десяти строк ввода данных;
- блока окон «Тип подключения»;
- четырех строк с выводом готовых расчетов.
Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.
Принцип работы на калькуляторе
Для получения готовых расчетов следуйте нижеуказанному алгоритму:
Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃
Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.
После этого появится следующая информация:
- Количество секций, в штуках.
- Тепловые потери помещения, в ваттах.
- Удельные теплопотери помещения, в Вт/м2.
- Количество тепла, выделяемого 1 секцией, в ваттах.
Полезная информация
Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:
- Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
- Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
- Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.
На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.
Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.
Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.
Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия
Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.
Справка
Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.
Информация
При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.
Функции калькулятора
Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:
- блока окон «Вид радиатора»;
- десяти строк ввода данных;
- блока окон «Тип подключения»;
- четырех строк с выводом готовых расчетов.
Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.
Принцип работы на калькуляторе
Для получения готовых расчетов следуйте нижеуказанному алгоритму:
Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃
Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения
После этого появится следующая информация:
- Количество секций, в штуках.
- Тепловые потери помещения, в ваттах.
- Удельные теплопотери помещения, в Вт/м2.
- Количество тепла, выделяемого 1 секцией, в ваттах.
Полезная информация
Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:
- Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
- Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
- Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.
На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.
Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.
Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.
Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия
Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов
Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.
Справка
Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.
Расчет батареи по объему
Расчет батарей по высоте потолка – хороший способ добыть данные с максимальной точностью. Это позволит выяснить тепловую мощность батареи отопления с учетом объема определенной комнаты. Точный же объем батареи определяется после того, как наступает понимание, сколько тепла необходимо.
Но тут в дело вступает СНиП со своими нормами. Так появляется первый норматив — 41 ватт. Именно столько энергии потребуется 1м³ обычного дома в многоэтажке для тепла. Если квартира обладает стеклопакетами или стенами с утеплением, то значение падает до 34 Вт. Это число умножается на итоговый объем, который получается, умножая S помещения на высоту.
Следующий пример улучшит понимание того, как проводить расчет радиаторов отопления частного дома. Итак, гостиная имеет 30м² по площади и 4м в высоту. Эти числа умножаются и получается ее объем – 120м³. Дальше это умножается на 41 либо 34 ватт (зависит от особенностей). В итоге, мощность будет 4 920 или 4 080 Вт.
Также необходимо посчитать, например, части устройства из алюминия, чтобы объем одной секции алюминиевого радиатора не вызвал в дальнейшем проблем с котлом и местом. Итоговое число делится на теплоотдачу каждой. Она указана в документации. Например, равна 204 Вт. Тогда гостиной потребуется 24 (4 920/204) или же 20 (4 080/204) секций.
Теплоотдача одной секции
Только по материалу батареи делятся на несколько видов. А ведь они представляются в разных моделях, формах, размерах, производителях и др. Поэтому требуется расчет секций радиатора для каждой отдельно.
А как же узнать, сколько кВт в 1 секции батареи? С этим поможет документация, где производитель обязан вписать эти данные. Но знать примерные показатели никогда не помешает. Если рассматривать пример радиаторов с межосевым расстоянием 500 мм, то одна секция в основном имеет следующие значение:
- Чугунные – 120 ватт или 0,120 киловатт;
- биметаллические – 185 Вт (о,185 кВт);
- алюминиевые – 190 Вт или 0,19 кВт.
Но опять же, учитывание множества важных деталей позволит посчитать более точные требования по мощности.
Также расчет количества секций радиаторов отопления нельзя проводить с уверенностью без понимания, сколько метров покрывает одна секция и какова площадь. Например, она 20 м². Учитывая нормы по СНиПу и имеющиеся числа, выходит следующее:
- Чугунная – 1,4 – 1,5 м² и 13 штук на комнату;
- биметаллическая – 1,8 м² 11 частей;
- алюминиевая – 1,9 – 2 м² и 10 для помещения.
Паспортная и реальная теплоотдача радиатора
Вроде, информация о теплоотдаче всегда указывается в технических документах и расчет батарей отопления на площадь не представляет никаких трудностей. Но имеется проблема при столкновении с реальностью.
Показатель изготовителей всегда указывается на основании нескольких условий:
- Подключается боковым или диагональным способом;
- 360 кг/час – столько воды проходит через прибор;
- разница температур теплоносителя и воздуха комнаты — 70 °C.
Разумеется, в реальности радиатор будет приносить гораздо меньше тепла. Связано это с меньшими числами последнего пункта. Поэтому паспортные данные в большинстве случаев не стоит сразу использовать для калькуляций. Они должны подвергнуться корректировке.
Поправки, вносимые в расчет и советы
Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.
Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.
Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.
Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.
Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.
Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.
Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:
- Окна с обычным остеклением – увеличивающий коэффициент 1.27
- Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
- Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
- Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
- Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
- Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
- Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85
Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.
Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.
Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.
Пишете — Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. ПУРГУ несете однако. изучайте внимательней то что пытаетесь донести до народа. Так человек прочитает вашу писанину и ошибок наделает при монтаже системы. Вообще то еще теплопотери рассчитываются не по кубам ,а непосредственно через огр.конструкции. площадь стен-стены. площадь окон-окна и т.д. с учетом всех тонкостей конструктива дома
Пишете- Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15% = неверно. изучайте внимательней, внимательней и правильно пишите народу. возьмите просчитайте радиатор по разным режимам. сравните результаты и сделайте выводы. ну СКОЛЬКО ЕЩЕ МОЖНО ПУРГУ НЕСТИ В МАССЫ.
Да им глубоко чихать на установленные нормы.Сколько не жалуйся,всё остаётся на том же уровне.Сразу после жалобы на сутки появляется нормальная температура воды.Через сутки всё повторяется.Наказыватьн нужно строго за нарушения,а не квартиросъёмщику бегать с термометр и контролировать косяки!
Главная » Отопление » Как рассчитать количество секций радиатора
