Способы установки
Схема установки водомеров
После того как тип устройства выбран, нужно смонтировать его. Всего существует три способа установки водомера:
- вертикальный;
- горизонтальный;
- диагональный.
Все зависит от расположения участка водопровода, на который будет установлен счетчик. Главное, чтобы к прибору был открыт свободный доступ для снятия показаний. Питьевой водомер монтируют сразу после входа трубопровода в квартиру от общего стояка, но до точек разветвления подачи жидкости к сантехническим приборам.
Монтаж проводят только таким образом, чтобы поток воды двигался по указанной на счетчике стрелке. Устанавливают водосчетчик в таком порядке:
- запорный кран;
- фильтр грубой очистки;
- прибор учета расхода воды стрелкой в сторону её подачи на квартиру/дом;
- обратный клапан на выходе.
Предварительно нужно собрать все водопроводные узлы в единую конструкцию по приведенной выше схеме. Затем по её длине вырезают участок трубы. На концы тубы нарезают резьбу и накидывают зажимные гайки. После этого устанавливают счетчик. Весь блок фиксируют резьбовыми гайками.
После монтажа прибор нужно ввести в эксплуатацию. Для этого следует пригласить сотрудника управляющей компании, который опломбирует счетчик, снимает начальные его показания, проведет их регистрацию. Они будут являться точкой контрольного отсчета.
Как подобрать подходящую конструкцию
Схема монтажа
Первое, что нужно для установки счетчика на воду, это разрешение и технические условия. Их можно получить в организации, которая отвечает за водоснабжение. Зачастую это является обычной формальностью и не создает никаких трудностей.
В случае замены прежнего счетчика новым важно, чтобы его длина (в характеристиках – строительная длина) совпали, иначе придется либо обрезать, либо дотачивать трубу в месте монтажа водомера. Как отмечают дилеры и производители, нет смысла покупать сверхдорогой прибор
Если на него есть паспорт, документы о поверке и соответствии государственным стандартам, этого достаточно, чтобы поверить в надежность устройства, даже если оно стоит в 2-3 раза дешевле, чем у соседа
Как отмечают дилеры и производители, нет смысла покупать сверхдорогой прибор. Если на него есть паспорт, документы о поверке и соответствии государственным стандартам, этого достаточно, чтобы поверить в надежность устройства, даже если оно стоит в 2-3 раза дешевле, чем у соседа.
Эксплуатация счетчиков настолько проста, что выйти из строя он может только из-за производственного брака (который составляет до 0,1% случаев). Если же такое случается в пределах гарантийного срока, производитель или продавец обязан заменить устройство. В остальном нет никакой разницы между дорогими и дешевыми моделями.
Установка и особенности эксплуатации водомера
Для установки счетчика чаще всего приглашают работников из специализированных фирм. К выбору компании следует отнестись ответственно. Она должна обладать соответствующей лицензией и предоставлять клиенту гарантию на качество своих услуг. Все работы должны документально оформляться.
обратный клапанк водопроводному крану.нарезается резьба.соединяется с прибором учета.
После установки водомера инспектор водоканала должен внимательно осмотреть его и, если не возникнет никаких претензий, опломбировать счетчик. У владельца квартиры должны остаться на руках такие документы:
- акт сдачи-приемки узла учета воды;
- техпаспорт на счетчик;
- свидетельство о проведении проверки прибора.
В инструкции, прилагаемой к устройству при покупке, обязательно должно быть руководство по эксплуатации, пункты которого должны соблюдаться для безопасности, а также длительной и качественной работы прибора. Основные пункты, которые надо соблюдать:
- нельзя устанавливать датчик в помещении с частыми и резкими перепадами температуры, она должна быть в пределах 5−50 градусов, а влажность до 80%;
- запрещено устанавливать оборудование рядом с техникой, создающей сильное магнитное поле;
- раз в неделю проводится осмотр датчика и прилегающей к нему части водопровода для своевременного обнаружения и исправления поломки;
- минимум раз в год счетчик нужно сдавать на очистку и замену фильтра;
- нельзя накрывать устройство, поскольку от этого может запотевать стекло, что плохо отражается на работе датчика;
- водомер должен быть постоянно заполнен водой;
- нельзя резко подавать сильный напор воды, это делается плавно.
Если прибор для учета воды правильно установить и эксплуатировать, он прослужит очень долго.
Лучшие универсальные счетчики воды
Это наиболее выгодный вариант, поскольку такой прибор можно купить для контроля потребления как холодной, так и горячей воды. Именно поэтому стоимость данных расходомеров не низкая, хотя их выбор на рынке достаточно широк. В нашем же рейтинге речь идет о четырёх самых точных моделях.

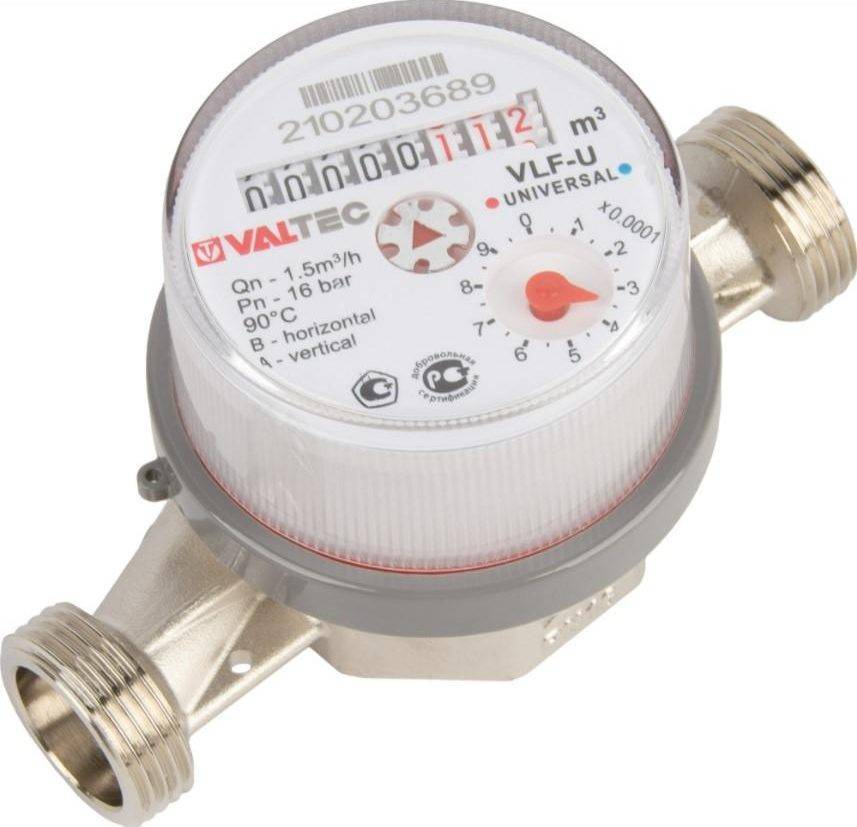

Valtec VLF-15U-L.110
Модель регулярно занимает высокие места в рейтинге счётчиков воды для квартиры по качеству. Основной материал корпуса – латунь, что делает прибор устойчивым к коррозии при эксплуатации в условиях повышенной влажности и прямого контакта с жидкостью. Конструкция имеет небольшие размеры: длина прибора без сгонов 80 мм.
Устройство выдаёт точные показания при рабочем давлении до 16 бар. Корпус имеет самый высокий класс пылевлагозащиты и соответствует стандартам IP68. Это позволяет увеличить межповерочный интервал до 6 лет, а общий срок эксплуатации до 12 лет. Высокое качество резьбы упрощает монтаж, который можно провести самостоятельно, без привлечения сантехников.
Достоинства:
- Высокая точность данных;
- Легко снимать показания;
- Низкая цена;
- Неприхотлив к условиям эксплуатации.
Недостатки:
Жёсткие прокладки, идущие в комплекте.
Пользователи отмечают хорошее соотношение между ценой и качеством, безупречное литьё. Устройство отличается низкой погрешностью.

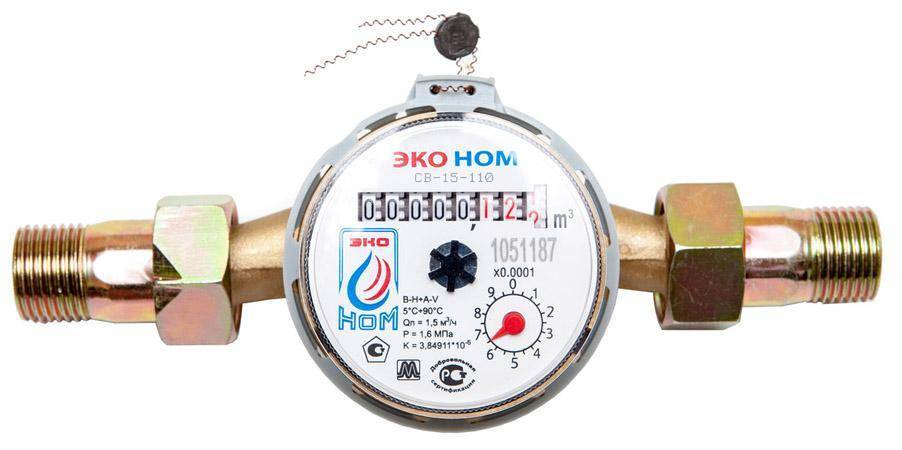

ЭКО НОМ-15-80
Водомер «ЭКО НОМ-15-80» относится к бытовым и подходит для контроля расхода как холодных, так и горячих носителей. Для изготовления прибора используются немагнитные сплавы, что делает конструкцию более прочной и выдерживающей воздействие высокого уровня влаги. При этом на точность показаний такие условия эксплуатации практически не влияют.
Изделие имеет поворотный механизм, поэтому может монтироваться в двух положениях – горизонтальном и вертикальном. Длительный срок службы ему гарантируют усиленные подшипники и новая, с несколькими ступенями система контроля качества носителя. Модель устойчива к повышенной температуре, перегретая жидкость в системе не влияет на точность показаний.
Достоинства:
- Качественное изготовление;
- Точность измерений;
- Межповерочный интервал – 6 лет;
- Гарантия на 5 лет;
- Не протекает;
- Устойчивость к коррозии.
Недостатки:
- Комплект монтажных частей нужно покупать отдельно;
- Длина в 80 мм.
Рабочая температура ЭКО НОМ-15-80 составляет 5-90°C, а максимальное давление – 1,6 Мпа, что только подтверждает статус универсального прибора.
Арзамасский приборостроительный завод СВК 15-3-8
Универсальная модель для индивидуального водопотребления. Прибор отличается повышенной устойчивостью к перепадам температур и высокой влажности. Предназначен для вертикальной и горизонтальной установки. Корпус изготовлен из прочной и устойчивой к коррозии латуни. Имеет небольшие размеры – 110 мм.
Надёжный вихревой механизм обеспечивает высокую точность данных по расходу воды. Антимагнитная система защищает от магнитного поля. Резьбовое соединение нарезано качественно, что упрощает монтаж оборудования. Прибор соответствует требованиям ГОСТ, что подтверждается сертификатами. Наличие импульсного выхода позволяет использовать с герконовыми датчиками.
Достоинства:
- Межповерочный интервал 6 лет;
- Удобно считывать показания;
- Увеличенный ресурс всех компонентов;
- Низкая цена.
Недостатки:
Обратный клапан приобретается дополнительно.
Прибор отличается высокой точностью, не уступает по этому показателю более дорогим моделям. Производитель даёт гарантию на свою продукцию 6 лет.

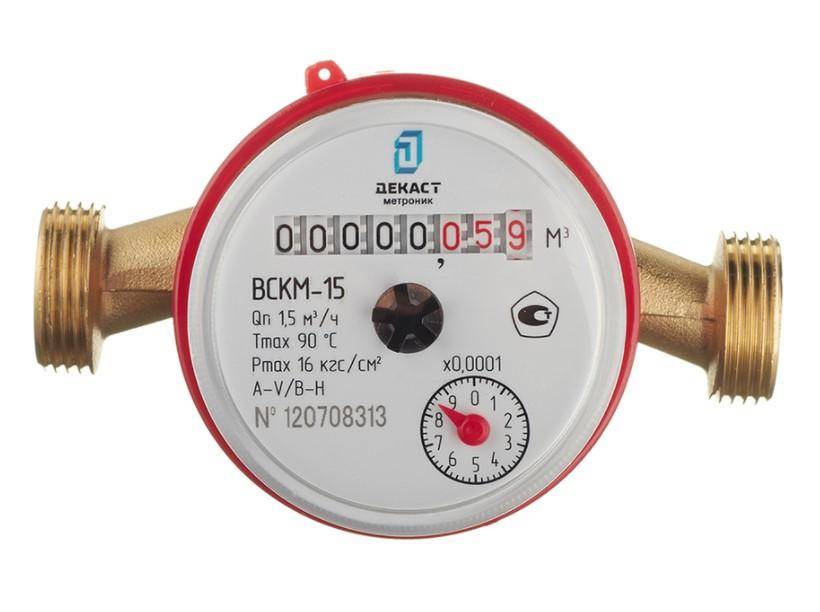

Декаст ВСКМ-15
Одноструйная крыльчатая модель для установки на объектах с малым расходом воды. Может работать в системах с давлением до 16 бар. Латунный корпус отличается повышенной устойчивостью к коррозии. Прибор легко переносит перегрузки, оказывает минимальное сопротивление потоку жидкости.
Счётный механизм со стрелочными указателями вращается на 360 градусов. Для этого установлено 8 роликов. Пользователю удобно снимать показания, независимо от особенностей монтажа. Подшипники крыльчатки усиленные, изготовлены из сапфира и отличаются увеличенным ресурсом. Эти конструктивные особенности гарантируют длительный срок службы и высокую точность показаний. Устройство можно интегрировать в систему автоматизированного сбора данных.
Достоинства:
- Хорошая антимагнитная защита;
- Гарантия 6 лет;
- Хорошая комплектация;
- Небольшой размер.
Недостатки:
Не обнаружены.
Модель универсальна, может работать с МИД-модулем или импульсным выходом. Пользователи отмечают простой монтаж и надёжность оборудования.
Выбор наиболее оптимального счётчика
Выбор прибора должен осуществляться в зависимости от преследуемых целей:
- для максимальной точности учёта истраченной воды определённой температуры подойдёт только электронный прибор
- если точность подсчёта горячей воды определённой температуры не так важна, то следует остановить выбор на тахометрических приборах
- для подсчёта холодной воды подойдёт обычный механический счётчик
- наиболее точные сведения об объеме истраченной воды дадут многоструйные приборы. Так же подойдут индукционные счётчики с турбиной
- стоит помнить, что срок эксплуатации «мокрых» моделей меньше, чем «сухих»
- приборы с крыльчаткой подойдут для водопроводов диаметром до 4 см
- модели с турбинкой подойдут для водопроводов с диаметром от 4 см
Самые известные производители
На сегодняшний день на рынке счетного оборудования появилось множество разнообразных моделей, которые изготовляются во всех странах мира. Самые известные марки:
- Кампания Бетар из Татарстана выпускает счетчики горячей и холодной воды. Охват температур, с которыми может работать – 40-90 градусов. Товар имеет сертификацию, что гарантирует качество деталей и конструкции.
- Метер из Италии. Товара для расчета расхода холодной и горячей воды. Функционирует с температурой от 5 до 90 градусов, при давлении 1 Мпа. Рекомендованные проверки раз в 4 года.
- Valtec, Италия – это бытовые счетчики высокого качества. Модели прекрасно рассчитают расход горячей воды. Изготовлен он из материала – латунь.
- Тритон, Россия. Корпус прибора вылит из латуни, производит расчёт и горячей воды тоже. Максимальная отметка градусов – 90 при давлении 1 Мпа.
Методы учета воды
Существуют напорные и безнапорные трубопроводы. В напорных водопроводах приборы учета устанавливаются на выходе насосной канализационной станции, при этом подбираются они исходя из диапазона измеряемых расходов.
В безнапорных трубопроводах для определения количества сточных вод можно применять такие методы:
- Расчет объема сточный вод по формуле Шези. Недостатком такого метода является то, что реальный уклон трубопровода не всегда соответствует тому, что указан в проектной документации.
- Переменного уровня. В данном случае уровнемер определяет уровень воды, базируясь на определенных данных измерительного сечения.
- «Площадь-скорость». При такой системе расчета на дно канала устанавливается датчик, измеряющий уровень жидкости с учетом скорости потока и сенсорного давления.
Специалисты нашей компании произведут полный анализ сточных вод и рассчитают возможный максимальный уровень потока.
Зачем устанавливать счетчики воды в квартире?
Счетчики воды ставят чтобы не платить «за соседа»
Есть несколько видов счетчиков воды, но все их можно разделить на две основные группы: энергонезависимые (используют механические процессы) и энергозависимые (нуждаются в наличии электричества).
Вообще существует четыре вида счетчиков:
Тахометричские счетчики воды с крыльчаткой
- Тахометрические (турбинные или крыльчатые). Относятся к механическим устройствам (энергонезависимые). Основная рабочая деталь — небольшая турбина или крыльчатка, которая находится в воде. Количество воды считается по количеству оборотов, которые крыльчатка делает. Обороты оси крыльчатки заставляют двигаться механический счетчик. Работает с любой водой (жесткой, с повышенным содержанием железа и т.д.), но точность показаний не очень высокая, есть вероятность того, что через несколько лет крыльчатка зарастет и станет вращаться медленнее. Но может так случиться, что крутиться она будет быстрее чем надо. В общем, вариант недорогой и такого типа счетчики в основном и ставят в квартирах.
- Индукционные или электромагнитные. Для работы этого прибора требуется электричество. Действие прибора основано на способности воды проводить электричество. Прибор дорог, срок службы большой — более 10 лет, при отсутствии посторонних включений в воде и ржавчины/накипи в трубах выдает точные данные. Так как прозрачная вода и идеальное состояние трубопровода — это не про наши сети, ставят его нечасто.
Электромагнитный (индукционный) водомер
- Ультразвуковые. Тоже требуют наличия электропитания. Принцип работы — сравнение скорости распространения ультразвука «по» и «против» течения. Точность высокая, но тоже только на чистых трубах. Цена еще выше, хоть и срок службы в районе 15 лет.
- Вихревые. Они анализируют скорость образования вихревой дорожки за препятствием особой формы. Поведение водяного вихря анализируется электронным устройством (тоже требуется электропитание). Работают нормально только с чистой водой без примесей, срок службы — порядка 8 лет.
Из всего сказанного выше получается, что в нашим реальным условиям — старым трубам и не самой чистой воде — подходят только тахометрические счетчики. Их в основном и устанавливают.
Ультразвуковой прибор учета воды
Установка прибора учета
Своими руками установить счетчик воды достаточно просто. Перед монтажом обязательно следует ознакомиться с инструкцией к прибору и после проводить установку в строгом соответствии с рекомендациями производителя.
Нужно знать, что счетное устройство оборудования должно находиться сверху, а направление стрелочки на боковой поверхности корпуса выставляется строго по направлению движения потока воды.
До шарового запорного крана не должно быть никаких водоразборных устройств.
Схема показывает, как должен быть установлен счетчик на воду
Процесс самостоятельной установки прибора учета воды выглядит следующим образом:
- К резьбе крана присоединяем фильтр грубой очистки. Не забываем уплотнять соединение паклей или фум-лентой. Выполняем операцию аккуратно, количество оборотов определяем заранее, предварительно закрутив фильтр на место без уплотнителя. Если прибор будет установлен горизонтально, сливной патрубок фильтра направляем вниз, если вертикально, то вбок. Так при очистке фильтра скопившаяся внутри жидкость не зальет счетчик.
- Берем штуцер с накидной гайкой, который должен идти в комплекте с прибором учета, и устанавливаем на место.
- Монтируем счетчик.
- Ставим второй штуцер с гайкой.
- Устанавливаем обратный клапан. Не забываем уплотнять все соединения силиконовыми или резиновыми прокладками.
- Соединяем конструкцию с водопроводом. Переходником послужит муфта подходящего размера.
Электронные счётчики для воды
По своей конструкции это те же самые счётчики с крыльчаткой и турбинкой. Дополнением стали особые устройства, позволяющие считывать не только объём затраченной воды, но и её температуру. Иными словами соответствует ли температура проходящей по трубам воды ГОСТ-у и обязательствам ЖКХ. Модели оснащены несколькими датчиками, следящими за показаниями температуры:
- Один из датчиков будет фиксировать «тёплую» воду как холодную (соответственно и показатель будет приплюсовываться к показателю холодной воды), пока она не будет соответствующей ГОСТу температуры
- Следующий датчик фиксирует исключительно подогретую жидкость
- Последний датчик будет фиксировать только горячую воду, соответствующей ГОСТу температуры
По итогу показатели всех датчиков выводятся на общую панель. Подсчёт стоимости необходимо произвести самостоятельно.
Среди плюсов электронных устройств необходимо особо отметить:
- Оплата за услуги ЖКХ будет производиться не только за объём израсходованной жидкости, но и в зависимости от её температуры
- Панель счётчика можно установить в любом удобном месте, ввиду её дистанционного управления
- Работа счётчика осуществляется за счёт литиевой батарейки, которой достаточно на весь срок его эксплуатации
Покупка счетчика: на что обратить внимание?
Определившись, какой выбрать счетчик на воду, можно отправляться за покупкой. Лучше всего приобретать приборы учета в специализированных магазинах, которые дорожат репутацией, и не будут пытаться продать несертифицированный или некачественный товар.
Обращайте внимание на паспорт прибора учета. Он обязательно должен быть в наличии
Документ должен быть напечатан типографским способом, в нем присутствует штамп завода-изготовителя и серийный номер изделия. При этом номер счетчика на корпусе и в паспорте обязательно должен совпасть.
Если вместо паспорта пытаются всучить ксерокопию, от покупки стоит отказаться.
Второй важный момент – комплектация прибора. Недобросовестные продавцы грешат тем, что в погоне за прибылью разукомплектовывают устройства и продают необходимые детали отдельно.
На эту уловку не стоит попадаться. В комплекте со счетчиком обычно идут два соединителя с ниппелями, снабженные накидными гайками и прокладками, сетчатый фильтр и обратный клапан.
В некоторых случаях производитель комплектует прибор специальным запорным краном. Его особенность заключается в наличии на исходящем патрубке особого ушка под пломбировку.
Электромагнитный счетчик – весьма точный и долговечный прибор учета воды. При этом очень требователен к качеству монтажа и к помещению, в котором будет установлен
Если запорный кран, идущий в комплекте со счетчиком, силуминовый, от такой покупки тоже лучше отказаться. Узлы из силумина подвержены внезапному разрушению, причиной которого становится межкристаллитная коррозия.
Последствия такого разрушения крайне неприятны. Специалисты советуют приобрести сразу же и дополнительный запорный кран. Его рекомендуется установить после отвода на бачок унитаза.
Это очень удобно, потому что дает возможность пользоваться туалетом даже в том случае, когда по каким-то причинам перекрыта подача воды в ванную или на кухню.
Разновидности и принцип работы водомеров
Устройство счётчика воды — это принцип работы учётного элемента. Водомеры отличаются по рабочему диапазону:
- максимальная температура холодной воды +30 °C ;
- горячей +130 °C ;
- универсальные водомеры должны выдерживать +90 °C .
Расход воды измеряется разными способами, он зависит от типа прибора учёта (ПУ).
Механические
Механические расходомеры самые простые по конструкции, работают без электропитания. Циферблат в накопительном режиме выдаёт результаты измерений. Обычно такие водомеры заменяют по истечении межповерочного интервала. Устанавливаются на трубы с условным диаметром от 15 до 50 мм .
Мокрого типа
У мокроходов корпус заполняется водой, для него выбирают влагостойкий, прочный материал. Стеклянная крышка делается из ударопрочного пластика, способного выдерживать напор струи. Крыльчатка присоединена к редуктору валом. Устройство водяного счётчика мокрого типа подходит для общедомовых приборов учёта.
Сухого типа
Корпус изготовлен из легкого пластика, экранирован, чтобы магниты не действовали на механизм. Внутренняя камера для крыльчатки выполнена из металла. Количество оборотов считывается через магнитную муфту, расположенную в сухой камере. Сухоходы – самые популярные счётчики.
Электромагнитные
Водомер рассчитан на длительную эксплуатацию, минимум 10 лет . ПУ работает от сети, устанавливается на магистрали с прозрачной водой, не имеющей металлических включений и ржавчины. Показания зависят от плотности и вязкости потока.
Несколько слов об устройстве электромагнитных водяных счётчиков. В них предусмотрен магнит. Считывающий механизм из диэлектрика расположен между полюсами электромагнита. При движении воды наводится электромагнитная индукция (ЭДС), измеряемая вычислителем. Водомер чувствителен к загрязнениям воды, турбулентности потока.
Ультразвуковые
Прибор учёта подключается к сети 220 В , чувствительные датчики сравнивают скорость распространения ультразвуковых волн по направлению потока и против него. Точность показаний зависит от чистоты воды. Любые инородные включения отражают ультразвуковые волны, они меняют направление, не доходят до датчика, определяющего скорость их движения.
Вихревые
Принцип работы водомера основан на анализе образования вихревой дорожки за препятствием. В устройстве счётчика предусмотрен электронный анализатор, считывающий скорость потока. Требуется подключение вихревого счётчика к электропитанию. Гарантийный срок службы – 8 лет .
Резонансные
Конструкция называется суперстатической. Подсчёт кубометров производится датчиком на пьезоэлементах. Анализируется скорость движения воды в трёх потоках, на которые разделяется канал. Резонансный водомер тоже работает от сети, компактный – нет выступающих частей, монтируется в систему фланцевыми соединениями.
| Наименование основных параметров водомеров | Пояснение |
| Диаметр условного прохода (Ду) | расстояние между стенками внутри трубы. Выражается в миллиметрах (15, 20, 25, 32 мм и так далее). |
| Метрологический класс | А, В, С. |
| Температура | для счётчиков горячей воды 5–90 °C, для холодной воды предел +30 °C. |
| Номинальное давление (а также минимальное и максимальное) | объём воды, при котором нарушений в работе счётчика нет, выражается в МПа. |
| Порог чувствительности | минимальное количество воды, которое нужно для фиксации показателей. В квартирных ИПУ он составляет 0,015 м3/час при диаметре условного прохода 15 мм и 0,025 кубического метра в час при диаметре условного прохода 20 мм. |
| Номинальный расход | пропускная способность водомера Qn, м3/ч. |
| Максимальный расход | Qmax, м3/ч. |
Тахометрические
Устройство сходно с механическими водомерами, измеряется скорость вращателя, погруженного в водную среду. В тахометрических водосчётчиках находится считывающий редуктор. Вращающийся механизм размещается в центре трубопровода. Механизмом может быть:
Здесь механический принцип работы, только счётчик дополнительно снабжён датчиком импульса. Это самостоятельно работающая часть со встроенным элементом питания. Каждый импульс равен прохождению 1 или 10 литров воды .
Какие счетчики устанавливаются в колодцах
Для установки в колодцах предназначены не все счетчики воды, а только мокроходные. Это влагостойкие приборы учета, которые не нуждаются в дополнительной гидроизоляции. Их можно устанавливать даже на открытых участках водопровода. Однако при установке мокрохода в колодце необходимо учитывать ряд технических нюансов
- В техпаспорте прибора учета должно быть написано, что он допущен к эксплуатации в условиях низких температур. Большинство бытовых водомеров эксплуатируются в условиях от +5 до +50°С. Это значит, что их установка в колодце небезопасна, может искажать показания, а также привести к преждевременному выходу водомера из строя.
- Убедитесь, что колодец защищен от попадания влаги: грунтовых и дождевых вод. Если колодец затапливается, это осложнит съем показаний.
- Пломбируйте счетчик не металлическим тросом, а пломбировочной леской. Повышенная влажность вызывает коррозию и нарушает целостности троса.
Основные правила установки счетчика
Чтобы прибор работал долго и исправно, мало знать только лишь то, какие счетчики воды нужно купить. Необходимо правильно установить прибор
В первую очередь важно выбрать правильное место так, чтобы к циферблату и панели счетчика был свободный доступ. В установке прибора существует три простых правила:
- Монтируют счетчик в самом конце всех сварочных и ремонтных работ.
- Счетное устройство располагается вверх.
- Стрелка на боковой стрелке кожуха указывает необходимое направление потока воды, данные факторы должны совпадать.
После установки счетчика его необходимо обязательно зарегистрировать в соответствующих органах. Составляет акт приема, в котором указывают, что оборудование установлено правильно, затем проводится опломбировка. После установки счетчика следует помнить о том, что он должен регулярно проходить проверку в контролирующих органах.
Электронные и импульсные
Многие торговые марки предлагают электронные счётчики воды для горячей воды. Они имеют автономное электропитание и дисплей можно монтировать там, где удобно.
Одним из самых продвинутых вариантов, на сегодняшний день, считаются счётчики воды с импульсным выходом. В этих приборах считывается электрический импульс, возникающий при прохождении фиксированного объёма жидкости через счётчик. Все импульсы суммируются и в результате получается объём воды потраченный за конкретный период времени. Суммирующий блок на производстве собирает информацию не с одной трубы, а с нескольких и даёт информацию как по отдельным потребителям, так и по всему полному значению потребления.
Из-за высокой стоимости импульсное устройство, обычно, в быту применяют для горячей воды и с комплектацией термодатчиком. Оно удобно тем, что будет отдельно считать холодную воду и горячую, нагретую до необходимой температуры.
