Как работает теплосчетчик
Независимо от вида любое такое устройство оснащается следующими приборами: измеритель числа энергии;
- температурный преобразователь сопротивления материала;
- первичный преобразователь расхода тепла.
Также устройство может оснащаться опциональными элементами если имеется такая необходимость или того пожелал заказчик. Это могут быть блоки питания для отдельных элементов теплосчетчика; преобразователь излишнего давления.
Элементы счетчика тепла
Кроме своей главной функции – контроля расходов отопительной энергии, подобное оборудование может использоваться для следующих целей:
- измерение времени работы любого из устройств, которое установлено в пределах площади учета;
- измерение средних показателей температур теплоносителя за прошедший час или день;
- измерение использованной энергии за последний час и в общем с момента установки устройства;
- разница между количествами теплоносителя на входе или на выходе из системы отопления;
- подсчет количества теплоносителя, которое требуется для нормальной работы отопительной системы.
Теплосчетчик с датчиками
Как уже говорилось выше, основным предназначением теплосчетчиков является подсчет и выведение на экран точного количества тепловой энергии, которая была использована потребителем для обогрева жилища. Устройство не дает сбоев, а потому отображает только реальные цифры потребления энергии. Специальный вычислитель, которым оснащается каждая единица подобного оборудования, выдает суммарное число всей тепловой энергии, которая была израсходована потребителем за один час. При этом отображаются температурные перепады в теплоносителе, а также его количества на начале и в конце цикла отопительной системы.
Теплосчетчики оснащаются температурными сенсорами и сенсорами расхода, которые ответственны за выведение информации. Один из этих приборов устанавливается в подающую водопроводную магистраль, а другой обратную трубу. Датчики снимают показания, затем специальное вычислительное оборудование обрабатывает их, после чего на экране устройства появляется исчерпывающая информация о расходах тепловой энергии. Оборудование достаточно точное, его погрешность находится в диапазоне от 3 до 6 %.
Системы технического учета расходы воды
Аналогично всем, системы технического учета расходы воды бывают двух видов: автоматизированные системы технического учета питьевой, технической и сточной воды (АСТУВ) и автоматизированные системы коммерческого учета питьевой, технической и сточной воды (АСКУВ) .
Система учета воды – это многоуровневая автоматизированная система, которая функционирует в режиме реального времени и осуществляет коммерческий учет потребления воды. Количество уровней и архитектура построения системы определяются на стадии разработки технического задания и зависят от сложности и системы водоснабжения объекта.
Задачи системы учета воды включают в себя:
- Автоматизированный учет расхода воды, температуры и давления в трубопроводах;
- Автоматический сбор информации со всех счетчиков воды и контроллеров;
- Обработка и статистический анализ полученных данных;
- Сбор данных о состоянии средств измерений;
- Дистанционная автоматическая диагностика состояния технологического оборудования;
- Предупредительная сигнализация при нарушении режимов потребления воды, нештатной работе оборудования, несанкционированном вмешательстве в работу оборудования;
- Формирование сигналов защит и блокировок в случае возникновения аварийных ситуаций;
- Формирование отчетных документов.
Система учёта воды позволяет анализировать данные о:
- Количестве питьевой, технической и сточной воды, поданной (полученной) за определенный период и ее параметры;
- Суммарном времени накопления объема и массы воды в каждом трубопроводе;
- Техническом состоянии оборудования;
- Техническом состоянии инженерных сетей;
- Несанкционированном доступе к приборам учета.
Для учёта расхода воды применяются следующие виды счётчиков: тахометрические, электромагнитные, ультразвуковые, вихревые.
Нюансы установки теплового счетчика в жилых помещениях
Самостоятельно тепловые счетчики ставить запрещено.
На вопрос, можно ли установить счетчики на отопление в квартире, специалисты не дают однозначный ответ. Все зависит от схемы контура отопления дома.
Схема отопления дома может быть:
- вертикальной, однотрубной;
- вертикальной, двухтрубной;
- горизонтальной.
Так, в старых домах, возведенных около 20 лет назад, преобладает вертикальная разводка труб. Согласно ей, в каждую квартиру заходит несколько стояков. Через них снабжаются теплом батареи в комнате. В таком случае монтаж измерительного оборудования отдельно на квартиру выполнить невозможно. Чтобы сэкономить, устанавливается общедомовой счетчик тепла или измерительное оборудование на каждый нагревательный элемент. Последний вариант стоит дорого.
Если речь идет о новостройке, то там организовывается горизонтальная разводка. По данной схеме в каждую, отдельную квартиру входит только один стояк. От него запитаны все нагревательные элементы. В этом случае законодательством не запрещается монтаж измерительного оборудования. Это выполняется на входе отопительных труб в квартиру. Однако перед тем как установить счетчик на отопление в квартире, необходимо провести монтаж запорной арматуры. Она поможет выполнить демонтаж прибора, не прибегая к сливу системы отопления.
Можно ли установить счетчики на отопление в квартире своими руками? Законодательством запрещается установка измерительной техники лицам или организациям, не имеющим для этого специального разрешения или сертификата. Все монтажные работы выполняются компаниями, у которых есть полный пакет разрешений.
Ведется учет пропущенной жидкости и температуры обратки.
Как поставить счетчики на отопление в квартире, описывается в технической документации. Она выдается потребителю на руки в компании, которая занимается теплоснабжением дома. В документе указываются рабочие характеристики контура отопления дома (максимальная температура, давление в трубах, расход теплоносителя и др.). Согласно параметрам обогревательной системы, производится выбор оборудования. Купленный счетчик тепла, обязательно должен сопровождаться сертификатом качества. Его потребует контролирующая инстанция при взятии прибора на учет.
Как установить счетчик на отопление в квартире правильно, указывается в плане-проекте. Он разрабатывается на основе технической документации. Составлением проектной документации должна заниматься организация, имеющая соответствующее разрешение. Монтаж прибора проводится только после согласования проекта с контролирующей инстанцией.
Какими бывают счетчики на отопление
Рассмотрим, какие разновидности тепловых счетчиков бывают. Такие изделия различают по двум признакам – принципу действия и месту установки. Классификация счетчиков на отопление по последнему из них приведена в таблице ниже.
Таблица. Разновидности счетчиков на отопление по месту установки.
Attention: The internal data of table “99” is corrupted!
По принципу действия счетчики на отопление делятся еще на несколько разновидностей.
Механические (тахометрические) счетчики отопления
Принцип действия: основным рабочим элементом подобного прибора является ротор или крыльчатка, вращающаяся под воздействием потока воды в подающей трубе отопительной системы. В зависимости от объема теплоносителя, проходящего через нее, меняется скорость вращения ротора счетчика. Число оборотов рабочего элемента за единицу времени потом преобразуется в количество воды, прошедшей через батарею отопления. Далее в дело вступают термометры и вычислительный блок.
Механический счетчик отопления
Достоинства: простота устройства, самая низкая стоимость среди всех тепловых счетчиков.
Недостатки: при монтаже механический счетчик отопления требует установки фильтра. Также подобные устройства очень чувствительны к качеству воды и содержанию в них посторонних примесей. Механические тепловые счетчики могут прийти в негодность при достаточно мощном гидроударе, произошедшем в отопительной системе.

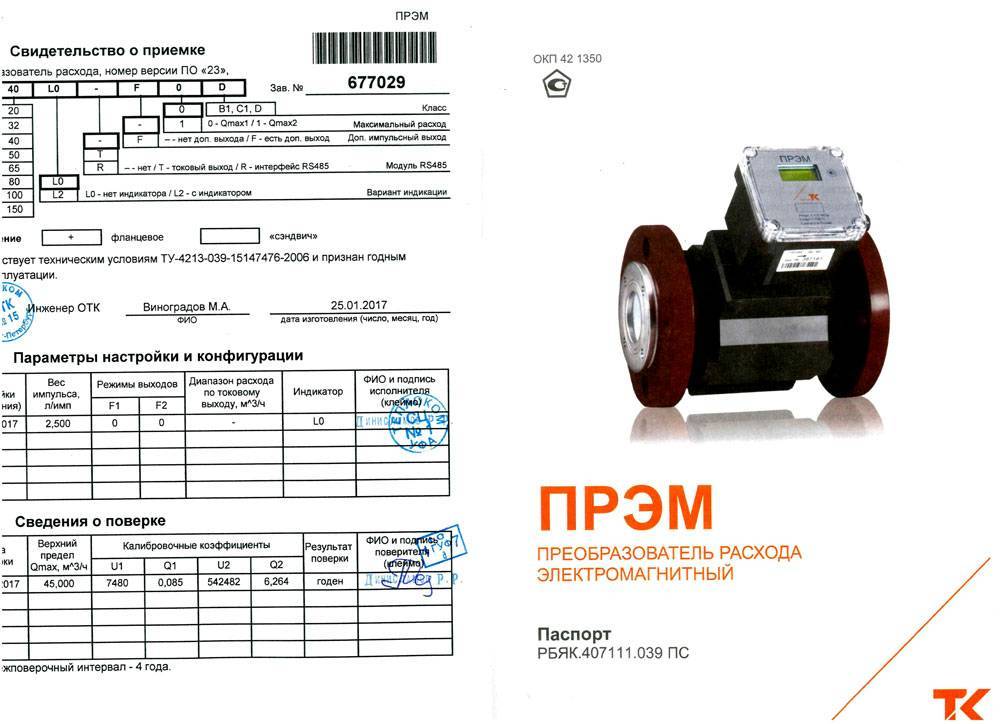

Электромагнитные счетчики отопления
Принцип действия: на месте установки прибора в подводящей трубе отопительной сети создается электромагнитное поле. Вода, проходя через него, возбуждает электрический ток, который регистрируется соответствующими датчиками счетчика. Кроме того, за счет разницы токов на входе и выходе из отопительной системы квартиры или дома вычисляет изменение температуры. Затем все данные поступают в вычислительный блок, который преобразует их в количество тепла, затраченного на обогрев жилья.
Электромагнитный счетчик отопления
Достоинства: широкий функционал, возможность вывода большого количества данных на жидкокристаллический дисплей, высокая точность измерений количества воды и тепла. Прибор подходит для установки на самых разных участках трубы.
Недостатки: высокая цена прибора, чувствительность к содержанию железа в воде. Кроме того, электромагнитный счетчик тепла требует квалифицированного обслуживания и регулярной чистки расходомера. В противном случае прибор начинает давать ложные показания.
Вихревые счетчики отопления
Принцип действия: в подающей магистрали размещается препятствие, подключенное к счетчику, а в воде, проходящей через это препятствие, образуются завихрения. Их параметры, а именно скорость и количество вихрей, напрямую зависят от расхода теплоносителя за единицу времени.
Вихревой счетчик отопления
Достоинства: слабая чувствительность счетчика к загрязнениям воды, средняя стоимость, достаточно высокая точность измерения, возможность установки прибора как на горизонтальном, так и на вертикальном участке подводящей трубы.
Недостатки: если вместе с водой в системе отопления присутствует большое количество пузырьков воздуха – прибор начинает давать ложные показания и ошибаться.
Ультразвуковые счетчики отопления
Принцип действия: в трубе системы отопления устанавливаются излучатель и приемник ультразвукового сигнала, посылаемого внутри магистрали. Разница во времени между генерацией и получением напрямую зависит от скорости потока в подающей трубе отопительной системы. На основании этих данных вычислитель определяет количество воды, прошедшей к батареям. Часто устанавливается как общедомовой счетчик тепла.
Ультразвуковой счетчик отопления
Достоинства: наиболее высокая точность среди всех остальных тепловых счетчиков. Нередко подобные приборы обладают функционалом для регулирования потока и изменения температуры радиаторов отопления. При должных условиях ультразвуковые счетчики тепла имеют высокий срок службы.
Недостатки: подобные приборы очень чувствительны к некачественной и загрязненной воде – при контакте с ней они быстро приходят в негодность. Требуют должного уровня технического обслуживания и обязательного наличия фильтра перед самим счетчиком.
Ультразвуковой счетчик
Почему необходимо установить счётчик на отопление в жилом помещении
Отсутствие качественного отопления в связи с неправильной работой теплосети часто заставляет жителей квартир искать альтернативные источники тепла. При этом не всегда причина плохого отопления заключается именно в поломке в теплосети. Часто работники жилищно-коммунальных хозяйств в стремлении сэкономить прикручивают вентиль, из-за чего снижается поток горячей воды, что особенно ощущают жильцы верхних этажей многоэтажек.
Довольно часто из-за плохой работы теплосети приходится искать альтернативные источники тепла
Результатом этого становятся недостаточно тёплые батареи и необходимость использования электрических отопительных приборов, что, в свою очередь, влечёт за собой повышение расходов на электроэнергию. Отопление в квартире при этом не становится дешевле. В результате получается, что пользователи должны переплачивать по всем фронтам.
Другой причиной высоких платежей часто становится разница в температуре воды, что выходит из котельной, и той, которая поступает непосредственно в квартиру. Зачастую температура воды в радиаторе значительно ниже нормы, что происходит вследствие теплопотерь на магистрали из-за плохой изоляции или повреждения труб. Даже в этой ситуации все расходы ложатся на плечи конечного потребителя.
Иногда ситуация может быть совсем другой, когда батареи настолько горячие, что приходится открывать окна, чтобы проветрить помещение. В этом случае приходится платить, по сути, за обогрев улицы, что также не считается правильным. Избежать проблемы помогут регуляторы, которые часто устанавливаются вместе с теплосчётчиками на отопление.
Схема работы счетчика отопления в квартире
Основные преимущества установки теплосчётчика в квартире
Счётчик тепловой энергии монтируется непосредственно на трубу, через которую поступает отопление в квартиру, и рассчитывает только количество реально использованного тепла. Если к устройству дополнительно установить ещё и терморегулятор, управляющий поступлением воды, то удастся контролировать и расход горячей воды, который при необходимости можно уменьшить. В результате проделанных работ конечная цифра потребления будет значительно ниже той, что определили по нормам.
После монтажа и регистрации прибора учёта тепла в квартире можно быть уверенным, что в платёжке будут учитываться только затраты на отопление жилья. За потери тепла в процессе транспортировки или за сопутствующие издержки, возникшие вследствие некачественного предоставления услуг теплогенерирующей компанией, после установки платить не придётся. Учёт тепла счётчиком проводится на основании таких показателей:
- потребления горячей воды, доставленной в квартиру;
- температуры воды на входе в систему отопления и на выходе из квартиры.
В результате расходов определяется размер теплопотребления за день, месяц или год, рассчитанный в гектакаллориях. Современные квартирные счётчики тепла имеют возможность сохранять данные о ежемесячном потреблении тепла на протяжении продолжительного периода, обычно до 10 лет. Некоторые приборы отличаются дополнительной опцией, которая позволяет подключить его к компьютеру и передавать показания через интернет.
Главное преимущество счетчика – это возможность значительно сэкономить финансы
Если есть сомнение, выгоден ли счётчик на отопление в квартире, можно обратить внимание на простой расчёт: цена устройства вместе с установкой составляет от 7 тыс. руб., а минимальный срок службы – 12 лет. На протяжении одного сезона на отоплении по счётчику можно сэкономить от 4 тыс
руб., что зависит от площади квартиры. Соответственно за 12 лет использования экономится минимум 48 тыс. руб., и эта цифра далеко не окончательная
На протяжении одного сезона на отоплении по счётчику можно сэкономить от 4 тыс. руб., что зависит от площади квартиры. Соответственно за 12 лет использования экономится минимум 48 тыс. руб., и эта цифра далеко не окончательная.
Затраты по эксплуатации счётчика незначительные, потому как в основном оплачивается только вызов специалиста по поверке прибора, которая осуществляется не чаще, чем раз в 5 лет. Также требуется иногда заменять батареи, но это приходится делать и тем, кто счётчиком не пользуется.
Принцип работы счетчика на батарею
Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.
Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.
Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.
Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:
- Циркуляция теплоносителя нарушена, наблюдается малый расход.
- Имеется тепловая разница, которая составляет менее +30 градусов.
- Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
- Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.
Какие есть типы счетчиков на отопление?
В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:
- Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
- Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
- Электромагнитные. Достаточно точные. Отличаются стабильной работой.
- Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.
Особенности установки прибора учета отопления
Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет
Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку
Для установки прибора необходимо провести ряд действий:
- получить разрешение;
- изучить технические условия;
- создать проект, его надо согласовать с компанией теплоснабжения;
- провести монтаж агрегата.
Во сколько обойдется установка прибора учета отопления?
Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.
Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.
Этапы установки счетчика
Чтобы установить в квартире индивидуальный учитывающий прибор, следует совершить последовательные действия. Этапы установки:
1.сначала нужно подать заявление в жилищно-коммунальную компанию, чтобы разрешили установить счетчик. С письменным обращением прилагают копии документов, подтверждающие собственность, техпаспорт квартиры.
2.далее получают технические условия для монтажа счетчика у управляющей организации.
3.создание проекта для установки счетчика. Его создает организация, имеющая лицензию на данный вид услуг.
4.согласуют проект с организацией, снабжающей теплом.
Не следует заранее покупать счетчик, проект может быть отклонен по каким-то причинам. Если проект одобрили, то выбирают прибор ультразвукового типа, механического типа, или внешний, вычисляющий потребление тепла.
Внимание! Счетчики экономят около пятидесяти процентов расходов в период отопления квартиры. Счетчики должны монтировать профессионалы
При покупке на счетчик должны предоставить кассовый и товарный чеки, гарантию, инструкцию, можно запросить сертификат, подтверждающего качество продукции. Устанавливающая счетчик организация должна быть с лицензией, разрешающей данную деятельность.
Кроме счетчика учета потребуется приобрести тройники, очистные фильтры, байпас с терморегуляторами. После окончания монтажа счетчика прибор следует опломбировать специалистами из теплоснабжающей организации.
Законодательство о счетчиках тепла
По закону с 2012 года все новостройки должны быть “укомплектованы” индивидуальными счетчиками тепла при наличии технической возможности.
Федеральный закон от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»:
Статья 13, пункт 7.
…Многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после осуществления строительства, реконструкции, должны быть оснащены дополнительно индивидуальными приборами учета используемой тепловой энергии.
Многоквартирные дома, вводимые в эксплуатацию с 1 января 2012 года после капитального ремонта, должны быть оснащены индивидуальными приборами учета используемой тепловой энергии при наличии технической возможности их установки.
Собственники приборов учета используемых энергетических ресурсов обязаны обеспечить надлежащую эксплуатацию этих приборов учета, их сохранность, своевременную замену.
Федеральный закон от 27.07.2010 № 190-ФЗ «О теплоснабжении»:
Статья 19, пункт 4.
Ввод в эксплуатацию источников тепловой энергии и подключение (технологическое присоединение) теплопотребляющих установок новых потребителей без оборудования точек учета приборами учета согласно правилам коммерческого учета тепловой энергии, теплоносителя не допускаются.
Приборы учета устанавливаются собственниками вводимых в эксплуатацию источников тепловой энергии или теплопотребляющих установок и эксплуатируются ими самостоятельно либо по договору оказания услуг коммерческого учета, заключенному со специализированной организацией.
Приборы учета во вводимых в эксплуатацию многоквартирных домах устанавливаются застройщиками за свой счет до получения разрешения на ввод многоквартирного дома в эксплуатацию.
Приказом Министерства регионального развития Российской Федерации от 29 декабря 2011 г. № 627, изданным в соответствии с подпунктом «г» пункта 4 постановления Правительства Российской Федерации от 06 мая 2011 г. № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», утверждены критерии наличия (отсутствия) технической возможности установки индивидуального, общего (квартирного), коллективного (общедомового) приборов учета (далее — критерии). Нормативный правовой акт зарегистрирован в Министерстве юстиции Российской Федерации 23 апреля 2012 г.
Пунктом 3 критериев предусмотрено, что техническая возможность установки в помещении многоквартирного дома, за исключением многоквартирного дома, указанного в пункте 5 этого документа, индивидуального, общего (квартирного) прибора учета тепловой энергии отсутствует, если по проектным характеристикам многоквартирный дом имеет вертикальную разводку внутридомовых инженерных систем отопления.
Во многих домах выполнена именно вертикальная разводка теплоснабжения, поэтому установка индивидуальных приборов учета тепловой энергии невозможна. Но остается возможность монтировать распределители
. Теплосчетчики монтируются в трубопровод, а распределители устанавливаются прямо на радиаторах.
Монтаж УУТЭ: важные аспекты
Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.
Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.
Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50
Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.
Состав работ по внедрению УУТЭна базе разных производителей: | Ду 50 ВИС.ТС |
| Разработка проекта УУТЭ с согласованием | 45 000 в составе комплекса работ |
| Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки | 160 000 |
| Строительно монтажные работы | 88 000 |
| Сдача и оформление актов ввода в эксплуатацию | 27 000 |
ИТОГО: | 320 00 |
Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.
Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.
При разработке проекта используется следующая нормативно-техническая документация:
- Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
- Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
- Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
- Правила устройства электроустановок;
- Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
- «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
- Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
- «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
- СП 41-101-95 «Проектирование тепловых пунктов»;
- СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
- СП 124.13330.2012 «Тепловые сети»;
- СНиП 3.05.06-85 «Электротехнические устройства»;
- СНиП 3.05.07-85 «Системы автоматизации»;
- СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
- ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
- ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
- ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
- ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
- ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
- ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;
Оплата по счётчику и журнал показаний
Всё происходит по той же схеме, что и с электричеством:
- Снимаются показания.
- В квитанции пишется текущее значение, указывается разница с предыдущими показаниями.
- Разница умножается на тариф.
- В Сбербанке оплачивается квитанция. Получатель – теплоснабжающая компания.
В соответствии с правилами учёта, после регистрации счётчика нужно вести журнал.
Теплоснабжающие организации предъявляют различные требования к тому, как часто в журнале должны фиксироваться показания:
- раз в месяц;
- каждую декаду;
- каждый день.
Есть допустимый диапазон параметров, например, -10 С или 180 С. Если значение выходит за рамки этих параметров, теплосчётчик считают вышедшим из строя.
Общие сведения
Разновидности разводки отопительной сети
Существуют две разновидности квартирной разводки: вертикальная или горизонтальная. До начала двадцать первого века в многоэтажках делали только вертикальную разводку.
Вертикальный тип разводки
Вертикальная разводка предполагает выполнение системы отопления одной или двумя трубами. По ней последовательно прогоняется теплоноситель по всем этажам сверху – вниз и наоборот. Способ считается экономичным, потому что требуется минимум труб при установке.
Внимание! В хрущевках распространена разводка труб отопления вертикального типа. Контур данной системы захватывает много этажей с квартирами
На него нельзя установить счетчик врезного типа
Контур данной системы захватывает много этажей с квартирами. На него нельзя установить счетчик врезного типа.
Вертикальный тип прокладки труб имеет недостатки:
1.тепло распределяется неравномерно.
2.сложно регулировать степень нагрева батареи.
3.сложно сбалансировать систему.
4.сложно достичь индивидуального учета потребления тепла.
Горизонтальный способ разводки
При горизонтальном виде разводки от одного стояка вертикального типа распределяется теплоноситель по квартирам. У другого стояка в качестве обратного трубопровода контур находится в техшахте около подающего основного контура. В каждое помещение от двух стояков идут трубопрокаты по горизонтали, отвечающие за подачу и обратный прогон теплоносителя. Остывшая вода поступает в обратный трубопровод, перетекая в тепловую станцию, либо в котел.
Плюсы горизонтального типа:
1.регулировка показателя температуры носителя в системе во всех квартирах.
2.возможность проведения ремонта отдельного участка, не затрагивая всю магистраль.
3.быстро запускается отопление во всем доме.
4.можно легко установить теплосчетчик в квартире.
Виды счетчиков
Устройства подходят для труб с сечением до двадцати миллиметров в диаметре, при нагрузке теплоносителем на контуры в 0.6 – 2.5 метров кубических за час. Потребленный объем тепла рассчитывается автоматически, цифры показываются на табло. Задается период, за который следует произвести расчет. Это может быть час, или месяц, или сутки. Данные сохраняются в памяти прибора от года до трех лет.
Теплосчетчики выводят информацию о потреблении в киловаттах, гигаджоулях, гигакалориях. Коммунальные службы начисляют оплату за гигакаллории. Поэтому придется применять формулы для перерасчета. Если киловатты в час, то умножают показания на число 0.0008598.
Счетчики могут включать в комплект несколько приборов. К примеру, температурные датчики, измерители объема потраченной теплоэнергии, датчики давления. Установку прибора производят на конечном этапе монтажных работ по прокладке отопительной системы в квартире. Принцип учета теплоэнергии влияет на то, какой расходомер устанавливается на счетчик: ультразвуковой, механический.
Существуют приборы с электромагнитным типом расходомера, либо вихревым типом. Данные разновидности практически не применяются, потому что служат для разводки труб отопления горизонтальным способом.
К отдельной группе приборов относят распределители, вычислители потребленного тепла, они требуют врезки в трубу отопления. Данные приборы можно применять в любых типах разводки.
