Фундамент из блоков ФБС своими руками

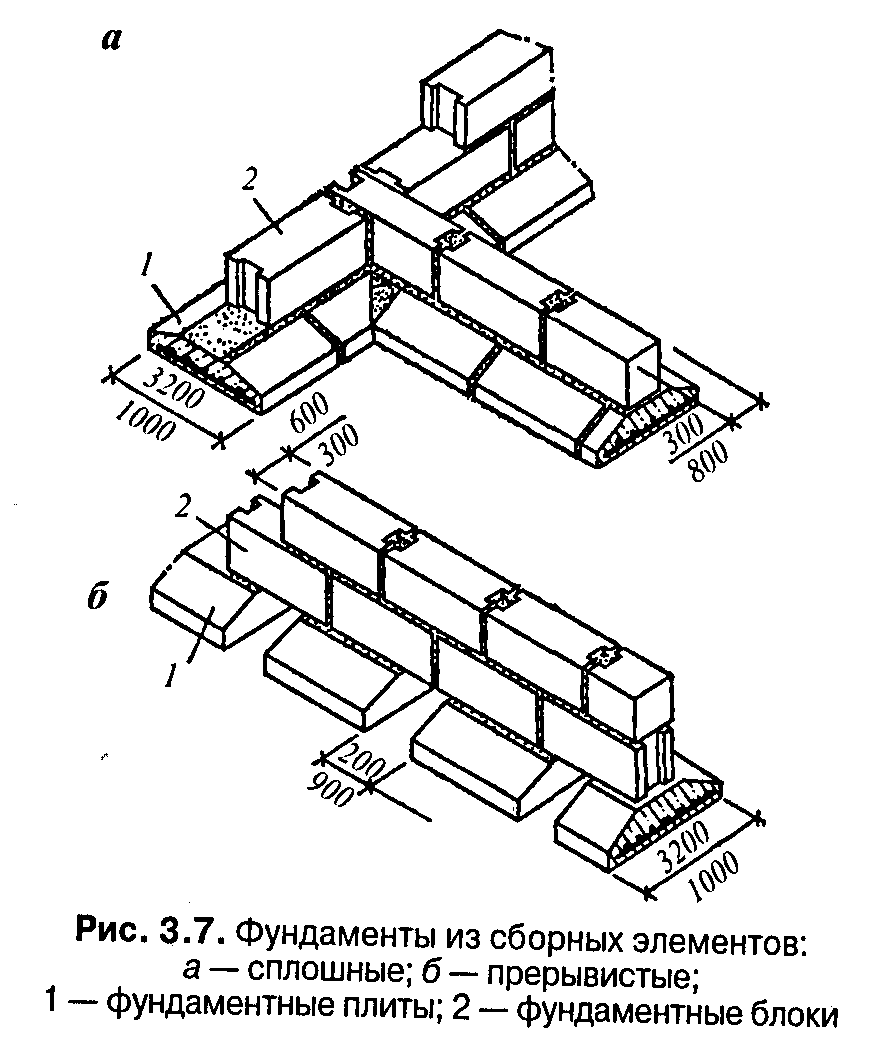

Виды фундамента из ФБС-блоков

Пример ленточного фундамента

С помощью блоков ФБС возможно построить столбчатый и ленточный фундамент. Два этих вида являются наиболее популярными. Это объясняется простотой работы и невысоким ценником.

Для экономии из ФБС лучше возводить столбчатый фундамент. Его нередко применяют для работ в трудных условиях, таких как высокий уровень промерзания почвы или ее кислотность. Он прекрасно подойдет и для постройки щитового дома или же помещения из дерева.

В таблице, представленной ниже, можно ознакомиться со всеми вариантами габаритов фундаментных блоков.

Перед тем, как возводить ленточный фундамент, понадобится изготовить подушку для фильтрации. Для этого вам потребуются слой песка около 5 см и слой щебня примерно 10см. После укладки его необходимо утрамбовать, полить водой и заново выполнить трамбовку.

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем.
При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт.При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам. Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой.
Армирующий пояс всегда должен быть шире устанавливаемых блоков. Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

Расчёт столбчатого фундамента из блоков

Расчет столбчатого фундамента предусматривает определение необходимого количества и сечения опор, из которых будет состоять основание дома.

Для этого в первую очередь необходимо определить несущую способность грунта, сделать это вы можете по нижеприведенной таблице.

Таблица 1.2: Несущая способность разных типов грунтов

Далее рассчитывается общая масса будущего здания (совокупный вес стен, перекрытий и кровли) и снеговая и ветровая нагрузка на постройку.

Таблица 1.3: Удельный вес составных элементов конструкции дома

Снеговая и ветровая нагрузка – это нормативные величины, отличающиеся для каждого региона России, точные данные по ним указаны в СНиП № “Нагрузки и Воздействия”

Полеченную массу здания необходимо разделить на несущую способность одного см2 грунта. Так мы узнаем требуемую площадь опор фундамента. Чтобы узнать сечение одного столба разделите требуемую площадь основания на количество опор.

Ситуации предпочтения

Рассмотрим основные ситуации, когда стоит предпочесть заливку или кладку фундаментных блоков.

1. Заглубленный фундамент со средней нагрузкой на конструкцию (одноэтажные дома из кирпича, камня, шлакоблока или более высотные из пенобетона) можно сделать из ФСБ. Под более массивные здания предпочтительнее залить монолитное основание.
2. Малозаглубленный фундамент в большинстве регионов лучше заливать с созданием армирующего каркаса. Лишь в регионах с устойчивыми грунтами можно применять блоки или даже бутовый природный камень.
3. Иногда целесообразно комбинировать две технологии . Подразумевается кладка ФСБ с созданием поверх нее усиливающего монолитного армопояса.

Как видим, преимущества, равно как и недостатки, есть у каждого способа устройства фундаментной ленты

Учитывая важность создания прочного фундамента в процессе строительства, желательно взвешенно подходить к выбору технологии и материала, прибегая к помощи профессионалов, которые бы просчитали и учли все нюансы в конкретной ситуации

Этапы выполнения работ

Пошаговая инструкция возведения фундамента из блока ФБС своими руками

Когда для работы все готово, выполняется следующая технология:

• Выполнить разметку.
• Вырыть траншею.
• Засыпать песок.
• Уложить гидроизоляцию.
• Установить железобетонную плиту-подушку.
• Выполнить монтаж блоков ФБС.

Работа начинается с разметки территории. Для этого с площадки убирается мусор, поверхность выравнивается, а также подводятся необходимые коммуникации. Затем на земле прорисовываются очертания фундамента. Необходимо несколько раз выполнить точность замеров, после чего можно приступать к рытью траншеи. Когда траншея готова, в нее засыпается тонким слоем песок.

Затем на такую песчаную подушку устанавливается гидроизоляция. Подойдет обычная пленка. После этого начинается укладка плит-подушек по всему периметру строения.

Монтаж блоков ФБС заключается в следующем:

• Устанавливаются блоки-маяки (по углам фундамента и в местах пересечения стен).
• Между ними заполняется пространство остальными блоками.
• Выполняется укладка второго ряда блоков таким образом, чтобы вертикальные стыки не совпадали.

Блоки соединяются между собой цементным раствором. Нужно следить за тем, чтобы все швы (как горизонтальные, так и вертикальные) были хорошо промазаны.

По установленным блокам-маякам натягивается веревка. Это поможет заполнить пространство между ними максимально ровно.

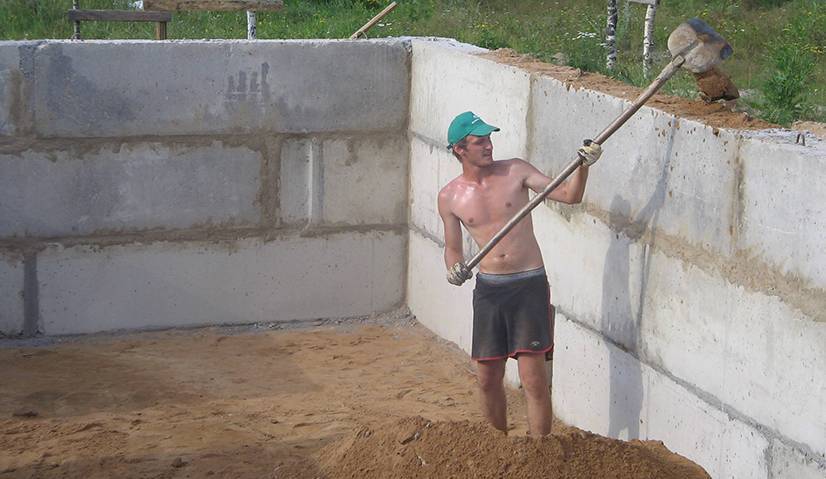

Завершающим этапом является засыпка щели между установленными блоками и стенкой траншеи. Выполняется этот процесс с помощью песка, который затем заливается водой.

Ознакомиться с предварительными расчетами ленточного фундамента из блоков можно на видео. Представлена пошаговая инструкция для выполнения каждого этапа работы.

Разновидности бань

Если вы выяснили, что у вас нет ни единого противопоказания, которое мешало бы посещать парилку, начнем разбираться, можно ли похудеть в бане и каким образом это сделать. Какую именно баню стоит посещать? Ведь их существует как минимум несколько. Наиболее доступными принято считать:

• финскую сауну;
• турецкий хаммам;
• русскую баню.

Есть еще японская, шведская и ирландская. Но в вашем городе их может просто не оказаться. Поэтому рекомендуется предпочесть что-нибудь из перечисленного выше.

Турецкая

Турецкий хаммам считается самым «холодным» видом бань. Максимальная температура здесь не достигает даже 50°С. Зато уровень влажности тут достаточно высокий. Дело в том, что непосредственно для мытья в хаммаме отведен основной зал, где осуществляются все необходимые процедуры.

Финская

В финской сауне вы также не найдете энергичной проработки тела веником. Она предназначена для полноценного расслабления. Парилка здесь очень горячая – температура доходит до 80-85°С. А вот уровень влажности, наоборот, низкий. Невзирая на это, прогревание и выделение пота происходят тут практически точно так же, как и в классической русской бане.

Русская

Самый лучший эффект в снижении веса обеспечивает русская баня. В ней очень удачно сочетаются высокая температура, достигающая порой 110°С, и практически стопроцентная влажность. Помимо этого, активный массаж тела горячим веником хорошо усиливает кровообращение и помогает бороться как с целлюлитом, так и с ожирением.

Чаще всего с целью похудения посетители данного заведения используют такие веники:

Из эвкалипта. Эфирные масла, содержащиеся в его листьях, обладают следующими свойствами: притупление чувства голода, ускорение обменных процессов, быстрое обновление и подтяжка кожи

Все это крайне важно при снижении веса.
Из березы. Высокая температура запускает процесс высвобождения из березовых листьев особых эфирных масел, которые провоцируют усиленное выделение пота.. Кроме эвкалиптовых и березовых, в парных также предлагают дубовые, липовые, крапивные, можжевеловые, полынные, пихтовые или кедровые

Ассортимент достаточно широкий

Кроме эвкалиптовых и березовых, в парных также предлагают дубовые, липовые, крапивные, можжевеловые, полынные, пихтовые или кедровые. Ассортимент достаточно широкий.

Но даже если вы выберете для себя самый правильный массажный инструмент, это не гарантирует автоматическое получение ожидаемого результата. Ведь им еще надо научиться пользоваться.

Особенности монтажа фундаментных ФБС блоков

Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков

Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа

Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.

Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.

Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины

Полезный совет! Перед монтажом блоки следует очистить от возможного загрязнения и смочить водой.

От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.

Важно! Нельзя устанавливать блоки на покрытое водой или снегом основание. При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб

И цена за штуку изделия составит всего 300 руб

При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.

Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ

Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.

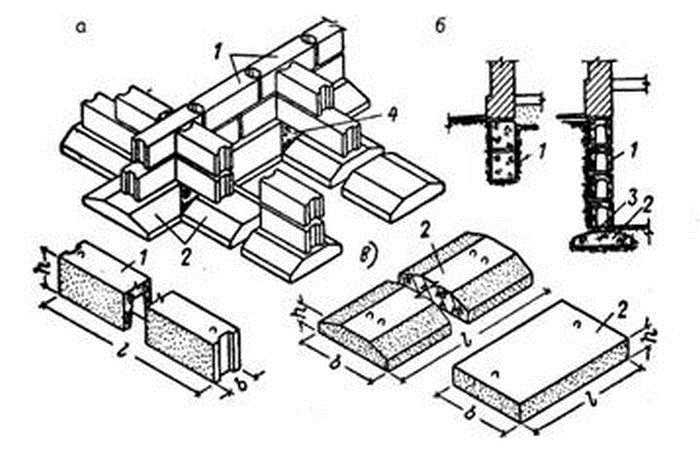

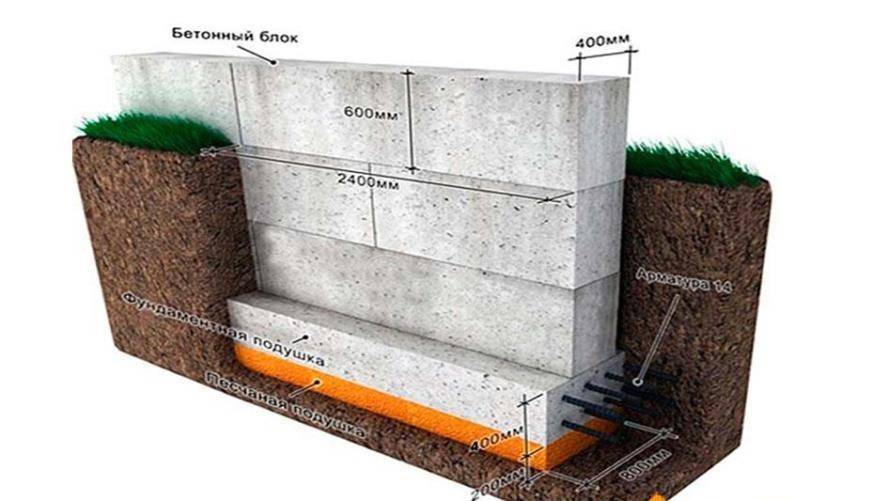

Устройство блочного фундамента, конструктивная схема основания

Конструктивную схему фундамента определяют тип почвы и проект здания. От этого зависит тип и количество плит. Обустройство ленточного фундамента для дома из ФБС начинают c расчета количества блоков. Иногда размеры здания заданы так, что, даже используя доборные элементы меньшего размера, невозможно подобрать целое количество ЖБИ. В этом случае между блоками оставляют промежутки, которые впоследствии заливают раствором или закладывают кирпичами.

Блочный фундамент, также как и ленточный, позволяет организовать в доме подвал или цоколь. Если такие помещения предусмотрены проектом, то глубина заложения фундамента будет ниже уровня промерзания грунта, а количество рядов будет зависеть от высоты цоколя.

Котлован выкапывается, если грунт неустойчивый и нижним рядом будут плиты ФЛ (блоки с подпятником); при строительстве цокольного этажа (помещение, заглубленное меньше, чем на половину своей высоты) или подвала (заглубление больше, чем на половину высоты помещения). В прочих ситуациях достаточно траншеи.

На дно траншеи выкладывается подушка из песка и щебня толщиной 15 см (для пучинистых грунтов для компенсации подвижности подушка может достигать 35 см). Подушка должна быть на 15-25 см больше фундамента, блоки не должны с нее свисать.

Ряды блоков укладываются со смещением, для увеличения прочности конструкции. Вертикальные швы формируют из цементного раствора.

Для создания дополнительной прочности через один или два ряда блоки ФБС армируют. Для этого используют 2-5 прутов класса А1-А3 или арматурную проволоку. Правила при укладке такие же, как для ленточного фундамента: пересечение прутов в местах стыков стен, связывание углов. Поверх армирующего пояса формируют слой раствора, на который устанавливают следующий ряд блоков.

Армирующий пояс используют для предотвращения внезапной усадки и образования трещин, компенсации точечной нагрузки, однородного распределения вертикальной нагрузки.

При неглубоком залегании грунтовых вод необходимо организовывать гидроизоляцию фундамента. Ее выполняют одним из следующих способов:

• Нанесение битумной мастики (проклейка или обмазка в зависимости от количества слоев).
• Нанесение композиционных составов из силикона или акрила (покраска).
• Нанесение полимерной штукатурки.
• Напыление жидкой резины.

Кроме гидроизоляции организовывают дренажную систему: в котловане по границе фундамента укладывают перфорационную трубу, производят засыпку щебнем и укрытие его геотекстилем.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем  постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Расходные материалы

Кроме основных материалов для приготовления бетонной смеси, необходимо подготовить и вспомогательные.

Это добавки:

1. керамзит;
2. шлак;
3. известь;
4. гравий;
5. добавки, которые изменяют характеристики готового бетонного блока.

К ним относят:

• пластифицирующие;
• воздухововлекающие;
• уплотняющие;
• противоморозные;
• ингибирующие коррозию;
• ускорители отвердения.

Если в бетонной смеси присутствует небольшое количество воды, то она превращается в густую массу, из которой нельзя залить полноценный бетонный блок для строительства. Чтобы избежать загустения используют пластификаторы. Они улучшают пластичность бетона и способствуют нормальному распределению смеси в форме. Пластификаторы должны быть растворимыми.

Воздухововлекающие добавки позволяют получить пористую структуру – использовать их или нет решает сам человек, который занимается изготовлением бетонного блока. Есть требование: процент такой добавки должен быть минимальным.

Уплотняющие добавки увеличивают долговечность бетонного блока. Они заполняют пространство между зернами цемента, а также уменьшают поры: их также необходимо добавлять в небольшом количестве.

Ускорители отвердения позволяют бетону быстрее застыть, особенно, если изготовление происходит при неподходящем температурном режиме. Если в процессе производства используется арматура, то необходимо обязательно добавить ингибиторы коррозии, чтобы предотвратить разрушение металлических волокон.

Организация работ и порядок их выполнения

Чтобы окончательно разобраться в плюсах и минусах фундамента из фундаментных блоков, необходимо знать все технологические особенности рабочего процесса.

Считается, что блоки фбс лучше использовать в случаях, когда строительство монолитного типа не представляется возможным или является нежелательным по определенным причинам, начинающимся со значительного удаления бетонных узлов и плохих климатических условий до обычной неподготовленности потребителя при столкновении со сложными вопросами по обустройству опалубочной конструкции, армированию, заливке.

Одновременно необходимо напомнить, что фундаментная основа из блоков строится значительно быстрее и не требует существенных трудовых затрат. Только вот технологические особенности обустройства сборной основы для дома могут быть значительно выше, чем во время бетонирования монолитным способом.

Потребуется привлечь технику для земляных работ и кран, выполнить расчеты по укладке, придерживаться очередности в выполнении работ.

Общая последовательность действий выглядит следующим образом:

• в соответствии с проектным решением и схемой привязки выполняется разметка;
• грунт снимается на глубину промерзания, формируются наклонные стенки котлована в соответствии с расчетной призмой обрушения;

• заливается монолитная основа, устраивается подушка либо подбетонка;
• блоки укладываются рядами, соединяются раствором, приготовленным из песка и цемента. Ряды перевязываются по местам примыкания и угловым участкам армирующей сеточкой;
• фундаментная основа выдерживается до полной усадки;
• заливается армирующий пояс, устраивается перекрытие первого этажа;
• возводятся стены;
• фундаментное основание и покрывается гидроизолирующим материалом, устраивается утеплительный слой;
• проводится засыпка грунтом.

Перечень мероприятий и последовательность меняются. Если уровень грунтовых вод высокий, предварительно проводится осушение стройплощадки, но дренажную систему закладывают на начальном рабочем этапе или перед обратной засыпкой.

Методы гидроизоляции монолитного фундамента

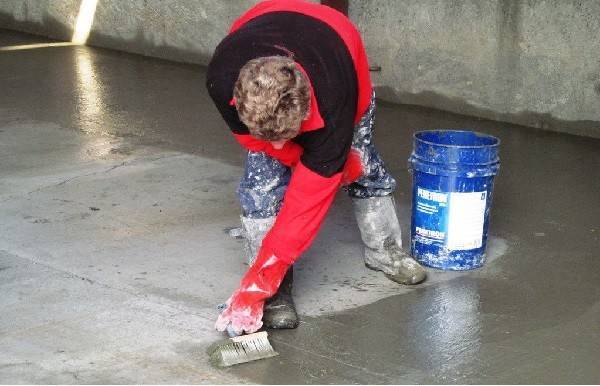

Покрытие фундаментной плиты проникающей гидроизоляцией техниколь Современная строительная индустрия предлагает несколько видов гидроизоляции:

1. Обмазочная. Гидроизоляция легко наносится, обладает значительным сроком службы и относительно недорогая.
2. Проникающая гидроизоляция. Появилась относительно недавно, но уже успела зарекомендовать себя с лучшей стороны. Благодаря специальной структуре, она проникает даже в минимальные поры, там твердеет и кристаллизуется. Производится на основе битума и полиэстера или полиэфира (высокомолекулярные соединения, которые получают приемущественно поликонденсацией многоосновных кислот), дополнительно используются минеральные и полимерные добавки, улучшающие характеристики гидроизоляционного слоя.
3. Рулонная гидроизоляция. Это классический вариант, стоит дешево и доступен среднему уровню достатка потребителя. Но срок службы рулонной гидроизоляции относительно небольшой и она подвержена механическому воздействию.

Выбираем блоки для монтажа

Гидроизоляция

Возведенный фундамент из блоков ФБС необходимо защитить от грунтовых, паводковых и талых вод. Для этой цели выполняют гидроизоляцию основания. Такая технология подразумевает несколько вариантов:

• Оклеивание рубероидом.
• Обмазка битумной мастикой.
• Окрашивание лакокрасочными материалами специального состава.
• Оштукатуривание цементом, в который добавлены полимерные вещества.
• Покрытие проникающей изоляцией.

Выбор определенного варианта зависит от общего бюджета строительства. Главное условие, которое должно выполняться в процессе гидроизоляции, — непрерывное нанесение защитного слоя.

Фундамент из блоков ФБС вполне можно сделать своими руками. Несмотря на то, что для работы может понадобиться дополнительная рабочая сила и строительная техника, такой вариант возведения фундамента поможет существенно сократить некоторые расходы.

Какой бетон используют при формовке ФБС

Поскольку прочный фундамент — основа всего дома, блоки, из которых его собирают, делают из цемента марки не ниже М100. Часто используют более высокую М200, чтобы улучшить характеристики отливки.

ГОСТ 13579-78 указывает, что класс по прочности на сжатие для полнотелых ФБС из тяжелого и керамзитобетона должен быть не ниже В 7,5, а для пустотных заготовок длиной 2,38 м — В 12,5. Для блоков из силикатного бетона этот класс — В 15.

Средняя плотность тяжелого бетона задается на уровне 2 т/м3, у силикатного — 2 т/м3, а у облегченного — 1,8 т/м3. Этот параметр влияет на вес готовых изделий. Перед началом стройки стоит рассчитать плотность и состав почвы, вес и прочность отливок.

Пошаговая инструкция по укладке фундамента Н2

Сборка основания из ФБС — несложный монотонный труд, требующий найма подъемной спецтехники. Основная задача бригады — точно следовать размерам, прописанным в проекте, и тщательно подготовить основание перед укладкой.

Если грунт плотный и несыпучий, можно сделать опорные стенки из блоков, соединенных цементно-песчаной смесью. Чаще монтируют сборно-монолитный фундамент. При этом бетонируют верх и низ подпорной стены и прокладывают дополнительный пояс через каждые 2—3 ряда.
