Как сделать шатровую крышу своими руками

Монтаж верхней части диагональных стропил

Верхний конец накосных стропил крепится к коньковой части крайней стропильной фермы при монтаже системы с висячими стропилами. Для этого может потребоваться использование шпренгеля или прибоины (короткой доски толщиной от 50 мм), к которой крепятся запиленные под необходимым углом концы диагональных стропил. Если прибоину расположить с отступом от конька, получится датская полувальмовая четырехскатная крыша.

Для крепления накосных стропил в верхней части могут использоваться следующие виды крепежа:

• перфорированные пластины;
• гвозди;
• скрутка из проволоки-катанки;
• хомуты.

Нарожники к накосным стропилам крепятся методом врубки либо с устройством черепных брусков (второй вариант позволяет получить более жесткую конструкцию). Сечение брусков, которые нашиваются на стропило с обеих сторон, составляет 50×50 мм. Нарожники следует опирать на стропила со сдвигом, чтобы не образовывались стыки брусков в одной точке.

Как сделать шатровую крышу своими руками

Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:

Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания.

По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами.

Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы.

Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка.

Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала

Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки

Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.

Возводить шатровую крышу сложно. Видео инструкция поможет разобраться в трудных нюансах:

Процесс монтажа конструкции наслонного типа на кирпичном здании

Монтируется стропильная система шатровой крыши следующим образом:

1. На верхнее основание стен укладывается подкладочный материал, который способен противостоять воздействию влаги и защитит от гниения деревянные балки, укладываемые на них.

2. Далее укладываются по контуру балки и поперечные лежни. Не стоит соединять их при помощи скоб или шурупов. Нарушая целостность древесины, мы снижаем ее показатели прочности, что вовсе нежелательно, так как основная нагрузка от веса конструкции приходится именно на них. Соединение выполняется посредством врезки деталей друг в друга (шип-паз).

3. На уложенные лежни поперек монтируются подмости.

пример строительства шатровой кровли 1-4 этапы 5-7 схема крепления стропил к кирпичной стене пример шатровой крыши

4. В центре площадки устанавливается вертикальная опора на лежне. На ее верхней части делаются пазы под закладку в них шипов с угловых стропил.

5. На углах площадки устанавливаются нижние края угловых наклонных элементов. В стропилах делают пазы в месте стыковки с горизонтальными балками, именно ними они и будут фиксироваться. На концах их делаются шипы-крючки, которыми они будут в коньке зацепляться за вертикальную центральную опору.

6. Поднятые наклонные элементы соединяются между собой посредством стяжек – горизонтальные перекладины, концы которых скрепляют два рядом стоящих стропила. Монтируются при помощи саморезов.

7. К угловым наклонным элементам (вдоль их сторон) крепятся нарожники при помощи гвоздей. К последним будут прикрепляться подкосы. Они служат опорой для основных деталей, снимают с них часть нагрузки, дабы избежать разлома по их длине.

Как монтируется стропильная система четырехскатной крыши .

8. Под подкосы устанавливают шпрингели для увеличения их прочности.

9. Учтите, что главные элементы, выходящие из углов под наклоном, должны монтироваться под прямым углом. В данном случае имеется в виду схождение друг с другом двух элементов размещенных по диагонали. Их стыковка проводится под прямым углом.

10. Если угловые элементы устанавливались вровень с краем стен, то их удлиняют при помощи кобылок. Именно на них будет монтироваться отвес, защищающий стены от осадков.

11. Далее на площадках монтируется обрешетка, которая будет гидроизолироваться и покрываться кровельными материалами.

Завершительным этапом будет фиксация стропил непосредственно к стенам здания. Для этого понадобится проволока толщиной около 5 мм, из нее вяжут хомут, накидывают его на ногу и затягивают. Свободный конец проволоки необходимо закрепить на металлическом крюке, который вбит в стену немного ниже от ее верха. Минимальное расстояние от ерша (крюка) до мауэрлата – 300 мм. Крепление производится через 1 стропильную ногу.

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Соединения

Перед тем как сделать стропильную систему своими руками, нужно внимательно изучить узлы. Чтобы построить свой дом, не стоит экономить время или деньги. Только в этом случае результат будет радовать долгие годы.

Основные узлы соединения стропил

Узлы крепления стропильной системы кровли, которые заслуживают особого внимания, представлены следующими:

• крепление мауэрлата к стене;
• крепление стропил к мауэрлату;
• крепление стропил в верхней точке;
• сращивание стропил по длине.

Мауэрлат к стене

Этот узел может быть выполнен несколькими способами. Выбор во многом зависит от материала стены. Строительство здания из кирпича, блоков или бетона позволяет использовать следующие методы:

• на проволоку;
• на скобы;
• на шпильки;
• на анкера с устройством монолитного пояса по обрезу стены.

Соединение мауэрлата со стеной при строительстве кирпичных зданий выполняется с помощью анкеров

При деревянном строительстве в качестве мауэрлата выступает верхний венец стены. Его соединяют с предыдущими на нагеля. В каркасном доме мауэрлат — это верхняя обвязка стен. Ее фиксируют на стойки каркаса за счет врубки и металлических уголков с отверстиями для саморезов. Подробнее о креплении мауэрлата к стене.

Стропила к мауэрлату

Крепеж осуществляют двумя способами:

• жестко для зданий из кирпича, бетона или бетонных блоков;
• шарнирно для деревянных домов.

Жесткое крепление может быть с врубкой или без нее. Врубку рекомендуют делать на стропилах, а не на мауэрлате, поскольку это ослабляет его. В обоих случаях ногу жестко фиксируют гвоздями, саморезами, скобами или металлическими уголками.

При жестком креплении врубку лучше делать на стропилах и фиксировать конструкцию с помощью крепежей

Для шарнирного крепления используют специальную деталь — салазки. Они позволяют балке без препятствий перемешаться при усадке стен здания.

Шарнирное соединение дает балке возможность смещения

Дополнительно стропильные ноги крепят к стене. Это нужно для того, чтобы крышу не сорвало ветром. Для крепления используют скрутку из двух проволочек диаметром 4 мм, закрепленные в стену на анкер или ерш. В деревянном доме скрутку можно заменить скобами. Крепление осуществляют на каждую балку или через одну.

В уровне конька

Наслонные элементы опирают на коньковый прогон с врубкой. Дополнительно с двух сторон делают накладку из доски. Накладка нужна и для висячих элементов. Она может быть деревянной или металлической с отверстиями под саморезы.

Коньковый прогон и стропила соединяют с помощью врубки

Сращивание стропил

Существует несколько методов сращивания стропил на крыше своими руками. Выбор между ними во многом зависит от опыта мастера. Место сращивания располагают на расстоянии 0,15 длины пролета от опоры. При этом опорами считаются не только коньковый прогон и мауэрлат, но и подкосы и стойки.

Сращивание стропил по длине

Выделяют пять способов:

• стыковое соединение;
• косой прируб;
• внахлестку;
• составные ноги;
• спаренные ноги.

Чтобы построить качественную крышу, нужно внимательно изучить технологию, правильно выбрать тип стропил и способы соединения элементов в важных узлах

Это особенно важно, когда возводится стропильная система своими руками

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни

При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

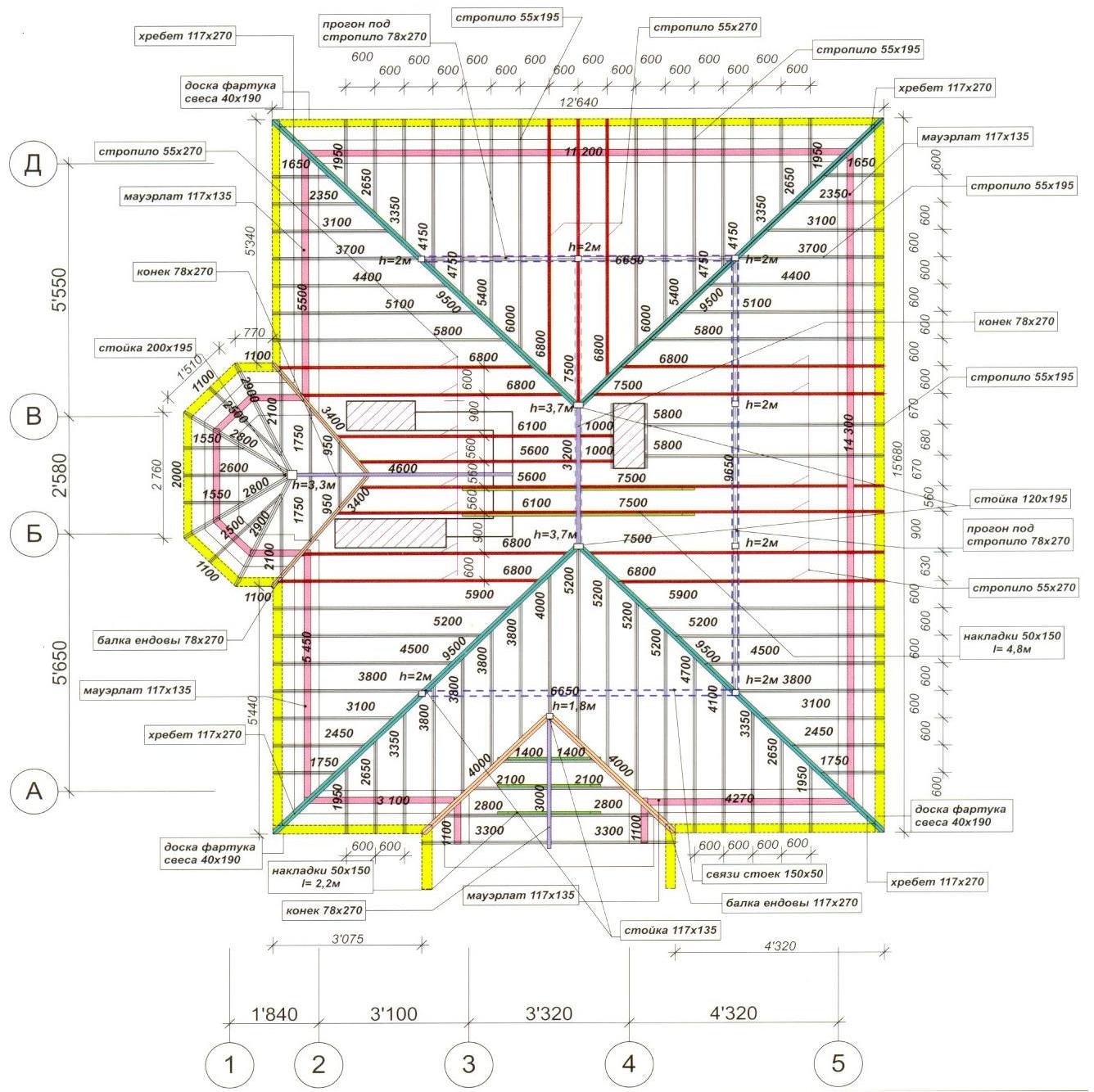

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

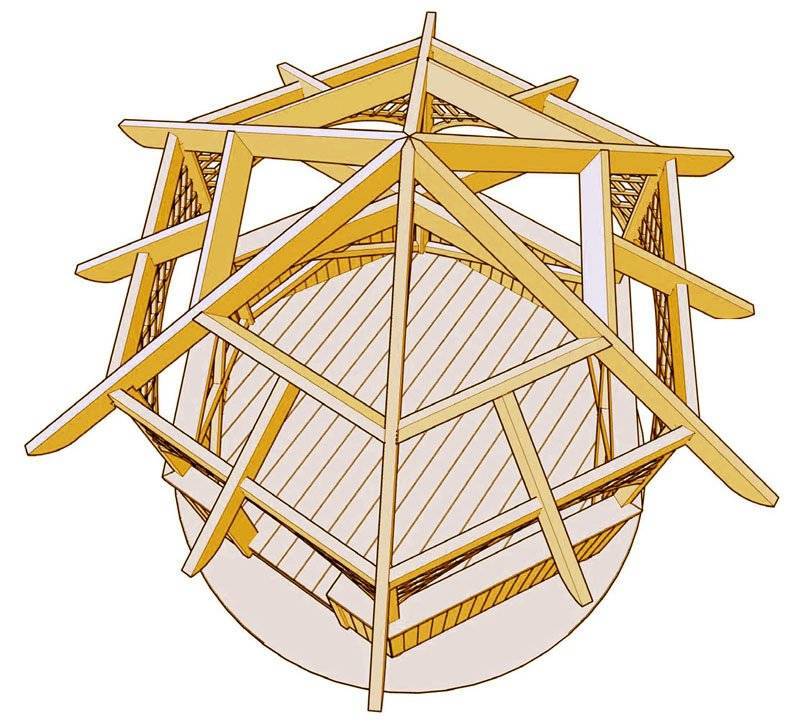

Как сделать крышу шестигранной беседки

Каркас или стропильная система состоит из нескольких несущих деталей, которые вне зависимости от типа крыши, примерно схожи. Разве что сечение бруса используется небольшое. Главным элементом такой крыши являются мауэрлатные балки.

Структура каркаса

Независимо от того, какую крышу сделать на беседке вы хотите, без основных элементов тут не обойтись. В данном случае это относится к стропильным ногам, ведь на них приходится большая часть нагрузки. Для создания каркаса крыши для беседки подойдут бруски размером 100*50мм или 100*70мм.

Следующим по значимости идет прогон, которых 2 вида – коньковый и боковой. К первому монтируются верхние торцы стропил и проходит он по гребню крыши. Второй тип фиксирует стропильные ноги, соединяя их посередке. Использовать их или нет в многоугольной беседке зависит от правильности форм. Если это так, то стропила крепятся в одном месте. В этом случае и конек даже не потребуется. Для жесткой их фиксации устанавливаются боковые прогоны.

А что, если такая беседка имеет удлиненную форму? Тогда в строительстве крыши нужно использовать все 2 вида прогона. В данной конструкции есть еще один важный элемент – затяжка. С ее помощью крепят по диагонали мауэрлатные балки (их концы). Таким образом достигается более высокая прочность крыши.

Там, где пересекаются затяжные брусья (центр) устанавливается стойка, определяющая наклон кровельного ската, которая выполняет роль конька. Существует еще один способ монтажа каркаса, не предусматривающий стойки и затяжки. Для этого в центре устанавливается опорный шестигранный столб, сверху которого вырезаются выборки (пазы), где брусья и соединяются.

Обрешетка

Неважно, делаете вы крышу дома или беседки, обрешетка однозначно вам понадобится, только если не решили использовать поликарбонат для кровли. Тут она попросту не требуется. Если нужно сделать крышу на здание из пено- или газоблока, то тут есть свои нюансы

Чтобы не продавить стены, важно учесть некоторые рекомендации. О них вы можете узнать из статьи «Как сделать крышу на пеноблок»

Если нужно сделать крышу на здание из пено- или газоблока, то тут есть свои нюансы

Чтобы не продавить стены, важно учесть некоторые рекомендации. О них вы можете узнать из статьи «Как сделать крышу на пеноблок»

Обрешетка выполняет функцию основы для укладки кровли. Какую именно жесткость нужно соблюдать все зависит от кровельного материала. Также она бывает сплошная или шаговая, которая устанавливается на некотором расстоянии друг от друга. Для листовой кровли подойдет первый вариант, для мягкой – второй. Если настил сплошной, то используется доска 100*25мм, а для шаговой применим — 50*25мм.

Также важно помнить: монтаж кровли нужно проводить только в сухую погоду. Если этим пренебречь, то нарушится целостность кровли. Надеемся, что наша статья «Как правильно сделать крышу беседки» помогла в решении вашей задачи

Надеемся, что наша статья «Как правильно сделать крышу беседки» помогла в решении вашей задачи.

Стропильная система четырехскатной крыши

К основным элементам стропильной системы кровли вальмового типа можно отнести:

• мауэрлат/балки перекрытия (опора для стропильных ног);
• коньковый прогон (элемент, который вместе с накосными стропилами определяет конфигурацию крыши);
• рядовые боковые стропила (соединяют конек и несущие стены);
• диагональные (угловые, накосные) стропила (направлены от углов стен к коньку);
• центральное стропило вальма;
• нарожники (укороченные стропильные ноги, соединяющие накосные стропила с мауэрлатом);
• подкосы и стойки (применяются в качестве дополнительных опор);
• ригели (обеспечивают жесткую связь стропильных ног между собой попарно);
• шпренгель (выполняет функцию дополнительной опоры диагонального стропила).

конструкция и устройство вальмовой крыши

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости. Стропильная система в центральной части будущей вальмовой крыши выполняется точно так же, как и при строительстве двухскатной.

Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.

После монтажа ряда из ферм в коньковой части получившейся системы (на обоих скатах) монтируются бруски или доски, связывающие фермы между собой. Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания. На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.

Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил. Если стропильная система предусматривает монтаж ферм на мауэрлат, то затяжки, расположенные в нижней части ферм, не только обеспечат жесткость конструкции, но и могут служить балками перекрытия.

строительство стропильной системы вальмовой крыши

Нижняя затяжка может применяться, если длина пролета не превышает 6 метров. Если висячие стропила монтируются в пролет от 6 до 7,5 метра, необходимо использование ригелей в верхней части. При длине пролета 7,5 – 9 метров верхнюю часть стропил следует связать с затяжкой с помощью бабки (стойки). Если длина пролета составляет от 9 до 10 метров, предыдущий вид конструкции следует усилить подкосами.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

1. Сложная конструкция каркаса.
2. Малые размеры мансарды.
3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Сочетание разных вариантов шатровых крыш придаёт дому черты средневекового замка

В конструкцию четырёхскатной кровли можно вписать выносной балкон мансарды

Шатровые крыши часто возводят над капитальными беседками

Конструкция шатровой кровли может опираться на выносные столбы, образуя большой козырёк над входом

Сложные ломаные крыши вальмовой конструкции требуют виртуозных расётов и филигранной техники исполнения

Гараж квадратной формы стоит украсить изящной шатровой кровлей
