Как установить электромеханический замок на калитку своими руками

Популярные производители

Рассмотрим компании-изготовители ЭМЗ, которые пользуются наибольшим спросом.

Cisa

Итальянская компания, один из лидеров по выпуску электромеханических замков для разных типов дверей.

Средний срок службы врезных, накладных замков ее производства – 10 лет. Потребляемая мощность – 12–15 Вт. Имеют антикоррозийное покрытие и устойчивы к осадкам, перепадам температур.

Ключи можно перекодировать без замены замка.

Из последних разработок фирмы – функция “мастер-ключ”, которая подразумевает открытие не только набором закодированных ключей, но и одним универсальным.

Отдельные модели ЭМЗ работают автономно на батарейках. Срок службы питания – до года, потом батарейки необходимо заменить.

ISEO

Итальянский производитель электромеханических замков.

Продукция подойдет для оснащения:

• гаража;
• ворот;
• входных дверей;
• калитки.

Материал створок любой. Кроме электронного набора ключей открывается и обычным механическим.

Falcon Eye

FalconEye – это не название предприятия, а торговая марка под которой выпускаются ЭМЗ. Принадлежит канадской компании STR International. Зарегистрирована в России с 2004 года. Специализация – выпуск товаров систем безопасности.

В перечень товаров входят:

• видеокамеры;
• сигнализации;
• видеорегистраторы;
• идентификаторы;
• замки;
• комплекты систем видеонаблюдения.

Выпускаются ЭМЗ двух типов: с блокировкой кнопки выхода и без.

DoorHan

Компания Дорхан существует с 1994 года. Сейчас это производственный холдинг с множеством направлений работы.

Выпускают:

• ворота разного типа;
• сэндвич-панели;
• роллетные системы;
• пластиковые двери;
• вентиляционные клапаны;
• замки;
• климатические комплексы;
• системы фальцевой кровли и другое.

Все товары сертифицированы. Поставляются как во многие регионы России, так и в страны СНГ, Китай.

Ming Yang

Тайваньское предприятие. Выпускает детали для автомобилей.

Дополнительно производят ЭМЗ двух типов:

• для створок, открывающихся наружу;
• для внутренних створок.

Шериф

Отечественный производитель. Продукция не уступает по качеству импортных аналогам, а стоит меньше и просты в установке.

Для повышения удобства ЭМЗ дополняют системами дистанционного управления.

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

Виды

Производители выпускают устройства двух типов:

1. Без блокировки. Открывание изнутри выполняется нажатием кнопки.
2. С блокировкой ключом кнопки выхода. Удобный и безопасный вариант для владельцев усадеб, у которых есть маленькие дети.

По способу монтажа бывают следующих типов.

Врезные

Врезной замок на уличную калитку подходит для ворот гаража, входных дверей дома.

Отлично подходят для створок из профнастила.

Чтобы выполнить открытие или закрытие, применяются электронные ключи, карточки, считываются отпечатки пальцев.

Модифицированные устройства управляются дистанционно.

Накладные

Внешне похожи на стандартные накладные. Если подключение электричества отсутствует, то замок оснащен механическими деталями для принудительного отпирания.

Статья по теме: «Калитка для деревянного забора»

В зависимости от модели устройство открывается внутрь двора или на улицу. Корпус может располагаться с правой или левой стороны.

В дополнение рекомендуется установить систему сигнализации.

Уличные (морозостойкие)

К этой категории относятся и врезные, и накладные.

Основное их отличие – устойчивость к резким перепадам температур, излишка влажности. Даже в таких условиях устройство продолжает работать бесперебойно.

Корпус изготавливается из металла с антикоррозийным покрытием.

Стоят на порядок дороже обычных моделей, но и прослужат дольше.

С домофоном

Подходит к любым электромеханическим замкам.

Возможность дистанционного (беспроводного) контроля работы калитки.

При отсутствии света изделие функционирует за счет механических элементов.

Принцип работы электромеханических замков

Перед покупкой смотрите на комплектацию изделия. Основные его элементы:

• корпус из высококачественной стали;
• коробка для блока питания и сам блок;
• кабель, которым соединяют блок питания и замок;
• ключи;
• панель для вызовов;
• домофон;
• инструкция по установке.

Принцип действия таков:

1. Закрытие происходит за счет задвижки, которая входит в удерживающий ее паз.
2. Открытие осуществляется фиксатором пружины, который сбрасывается под электрическим напряжением через подключенные контакты.
3. Чтобы открыть дверь изнутри необходимо нажать на кнопку или приложить электронный ключ, карту.

Такие замки удобны, когда у хозяев есть автомобиль. Их часто устанавливают на откатные, распашные ворота, чтобы при открытии и закрытии срабатывала автоматика. Преимущество устройства – удобство и экономия времени.

К более дорогим относят электромеханические замки с кодовой системой управления. Чтобы открыть такой, каждый раз придется вводить комбинацию чисел.

Если электричества нет, разблокируют замок ключами, которые идут в комплекте.

Виды электрозамков на калитку

Все необходимые составляющие для контроля доступа через домофон и электромеханический замок уличной двери

Благодаря увеличению спроса на замки такого типа, производители радуют потребителя их широким ассортиментом. Именно поэтому, сегодня существует возможность выбрать электрозамок на калитку по вкусу:

1. Электромагнитный замок на калитку. Устройство самое простое из всех рассматриваемых видов. В металлический корпус помещается сильнейший магнит с обмоткой, удерживающий ответную пластину. Такой замок легко устанавливается своими руками, а риск его поломок сводится к минимуму. Единственная, но очень важная его особенность – необходимость непрерывной подачи электричества для того чтобы дверь оставалась закрытой.
2. Электромеханический вариант. Эти устройства очень напоминают самые обычные механические запорные устройства. Он состоит из рычажков, ключевого цилиндра и электромагнита, позволяющего функционировать системе. Со стороны улицы замок можно открыть ключом, а изнутри – с использованием кнопки или домофона.
3. Электромоторный замок. Очень похож на предыдущий тип устройства, не считая того, что здесь используется маленький электромотор для приведения механизма в действие. Такое устройство может прослужить длительное время благодаря возможности плавного закрывания. К тому же они могут быть установлены своими руками.

По своей конструкции замки могут быть поделены на накладные и врезные. Первые практические не отличаются от обычного накладного запорного устройства. Неожиданное отключение электричества не вызовет серьезных проблем, так как цилиндр для открытия двери находится снаружи. Врезной замок может быть применен как на дверях входных, так и на автомобильных воротах.

Обустройство калитки замком

Учитывая, монтаж рассматриваемого устройства является процессом серьезным, требуемые работы можно выполнить своими руками

Следует также обратить внимание, что установить врезной электромеханический замок на калитку намного сложнее, чем накладной его аналог. Рассмотрим, как смонтировать последний тип замка. Сначала нужно приложить детали к калитке, к раме – ответную планку и оценить зазор между ней и устройством

Сначала нужно приложить детали к калитке, к раме – ответную планку и оценить зазор между ней и устройством

Просвет следует оставить около 5 миллиметров или немного больше, здесь важно, чтобы защелка крепко фиксировала калитку в закрытом виде

Далее требуется сделать разметку для монтажа. Основную деталь накладывают на дверь и отмечают участки крепления. После этого просверливают дыры и фиксируют элемент к створке. Зачастую в комплекте имеются саморезы.

Также требуется просверлить отверстия для цилиндра. Это делается, используя соответствующие коронки. На следующем этапе открытый замок прикладывают к двери, а ответную часть – к раме. Когда все функционирует хорошо, значит, работы выполнены успешно.

Дополнительно может понадобиться монтаж специальной клавиатуры, считывающей данные с ключа. В этой ситуации требуется к замку подвести проводки. Подав электричество, следует проверить электромеханический замок на калитку. Если все хорошо работает, можно закрывать корпус. Также осуществляется монтаж иных дополнительных приспособлений. В любой ситуации можно изучить инструкцию.

Какой замок выбрать

Выбор ЭМЗ обусловлен особенностями и условиями эксплуатации. Для калиток обычно выбирают только накладные замки, поскольку сама конструкция не допускает штатной установки врезных моделей. Как правило, выбор производят исходя из наличия домофона, СКУД или других дистанционных систем. Кроме того, учитывают сложность конструкции замка — это самый важный момент. Условия его работы будут самыми сложными, и чем проще будет конструкция, тем надежнее окажется замок.

Кроме этого, важным фактором выбора является цена замка. В продаже имеются разные модели, стоимость которых заметно отличается. Можно выбрать вариант подешевле или остановиться на более дорогом варианте. Есть модели, оснащенные кодовой или вызывной панелью, а также другими дополнительными опциями.

На заметку! Если опыта использования подобных замков нет, рекомендуется не выбирать сразу дорогие изделия — лучше ограничиться изделием средней ценовой категории. Общий функционал у всех замков одинаков, поэтому сразу бросаться к витринам с самыми дорогими моделями нецелесообразно.

KRF Fass steel

Дори-4

Atis lock SS CK

Atis Lock B

FZB AX071

VIRO V09 BS50мм

Подключение кабеля

Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.

Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.

Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.

Укладка провода в металлорукав с ПВХ изоляцией

Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.

Виды замков

Электрические замки для калиток отличаются по конструкции и основному назначению.

Так, электрозамок бывает:

• врезной;
• накладной.

Крупный план

При этом существуют разные виды замков:

• электрозащелка;
• электромоторный;
• электромагнитный;
• электромеханический.

Электрозащелка

Все конструкции имеют как свои плюсы, так и минусы:

1. Электромеханический. С учетом отзывов на строительных форумах – это самые популярные конструкции для частного дома. Они показали себя как довольно надежные, хоть и чуть дорогостоящие. Это с условием, что изделие произведено солидным изготовителем. Выбор изделий очень велик. Он позволяет купить конструкцию, которая идеально подходит по форме, а также по способу установки. Основное преимущество – в комплекте находится механический ключ, которым можно открыть калитку при отключении электричества. Главный недостаток – требуется провод-переходник, который протягивается через всю створку, что не всегда эстетично выглядит.
2. Электрозащелка на калитку. Разновидность электромеханического замка. При подаче электричества защелка не фиксируется – калитка открывается. Во время прекращения подачи тока калитка закрывается. В этом заключается главное различие в схеме работы между электрозащелкой и замком. Дверь нельзя открыть поворотом ручки. Электронная защелка используется для легких конструкций входных дверей.
3. Электромагнитный. У этого замка отсутствует сложный механизм, при этом он имеет силу держания в пределах 600–700 кг. Также у него невысокая цена. Но, невзирая на это, огромного спроса на данное устройство нет. Так как у него отсутствует запасная механическая замочная скважина и ему необходимо постоянное электропитание.
4. Электромоторный. Устройство этого замка напоминает электромагнитную конструкцию. Отличие состоит лишь в том, что в электромоторном замке находится электродвигатель с редуктором, а не магнит. Это устройство лучше всего подходит для тяжелых распашных ворот, а не для входной уличной двери. Да и стоимость у него довольно высокая.

Схема подключения электрозамка

Электрозамок на ворота

Монтаж электронного замка на ворота лучше всего доверить профессионалам. Тем более важен опыт работы, если производится установка сложной системы, которая состоит из множества компонентов.

Перед установкой своими руками на ворота

Чаще всего процесс по установке ворот производится по такой схеме:

1. К конструкции ворот прикладывают части электрозамка так, чтобы определить зазор между запорным механизмом и ответной частью на раме ворот. Оптимальной считается дистанция в 7–8 мм. Но для тяжелых ворот возможны отступы. Самое главное, чтобы размер защелки смог обеспечить прочное крепление.
2. На полотно прикладывается основная часть конструкции, наносится разметка для крепежных элементов. С учетом разметки делаются отверстия. После этого конструкция крепится саморезами, которые находятся в комплекте.
3. Коронкой выполняют отверстия под крепления цилиндра.
4. Фиксируют основную часть на одной створке, «ответку» – на второй. Проверяется работоспособность механизма.
5. Отдельно крепится клавиатура либо устройство для считывания пластиковых карт.
6. Пластиковыми хомутами производится крепление провода питания к устройству. Провод подводится к клеммам запорного устройства, затем напряжение нужно подать в тестовом режиме.
7. Подключенный электрозамок необходимо проверить на открывание. Если неполадки отсутствуют, крышка закрывается.

Принцип работы электрозамка

Для качественной установки замка немаловажную роль играет выбранная фурнитура.

Схема подключения замка с домофоном

Установив электронный замок, можно обеспечить надежную защиту дома от злоумышленников. Но эти запорные конструкции разные по сложности, поэтому каждая модель требует соответствующего ухода.

Кодовый замок: особенности врезки

Выбор электромеханического замка обусловлен повышенной степенью защиты, что крайне важно для загородных домов состоятельных хозяев. Массовое использование кодового замка началось еще в середине 90-х годов, когда появилась необходимость надежно защищать свое имущество от недоброжелателей

Строение электромеханического замка несложное. Есть приборная панель, которая запрашивает определенную комбинацию цифр и регулирует процесс открытия-закрытия дверей, передавая команды в затворный механизм. Высокий уровень защиты требует постоянного электрического питания, что крайне неудобно для большинства загородных домов.

Установка такого замка производится специализированными компаниями, которые подобное оборудование изготавливают. При желании установка замка на калитку может быть и самостоятельной. Она не составит труда, поскольку такие «затворные механизмы» изготавливаются преимущественно наружного типа, не требующего порчи металлического полотна забора.

Подключаем и настраиваем электромагнитный замок своими руками

Обладателю электромагнитного замка, решившему производить установку и подключение самостоятельно, необходимо начинать работу с внимательного изучения инструкции и электрической схемы подключения. Если основной механизм уже смонтирован, нужно установить вспомогательные устройства: считыватель кодов и кнопку выхода. Для работы понадобятся:

• электродрель;
• саморезы для дерева или металла;
• карандаш;
• отвертка.

Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода – на дверной коробке.

Провода считывателя должны быть надежно спрятаны! Для этого высверливается сквозное отверстие в двери, через которое провода будут выведены вовнутрь. Сам канал будет закрыт корпусом считывающего устройства.

Для дальнейшей работы понадобится двужильный кабель сечением 0,5 мм. Желательно использовать именно кабель, а не провод, дополнительное защитное покрытие предохранит от внешних повреждений. Порядок действий должен быть таким:

1. Изучение схемы подключения замка к контроллеру. Провода имеют разный цвет, что существенно облегчает работу.

Схема подключения контроллера электромагнитного замка

1. Прокладка кабеля от замка к контроллеру. Кабель необходимо разместить так, чтобы его можно было спрятать под наличниками дверной коробки. Для укладки на дверное полотно используется гофрированная труба или специальные кабельные короба, которые крепятся на дверь.

Так выглядит кабель, проложенный по дверному полотну

1. Монтаж всех компонентов схемы подключения замка. Контакты питания нужно присоединять в последнюю очередь, чтобы не допустить короткого замыкания.

Для удобства выполнить присоединение проводов необходимо до установки контроллера на штатное место.

1. Подключить замок к электропитанию и проверить его работу. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.
2. Отключить замок от питания, установить контроллер на штатное место рядом с источником напряжения, например, розеткой 220 В и снова подключить.
3. Теперь можно приступать к настройке электромагнитного замка:
   • если замок управляется картой с шифр-кодом, необходимо нажать кнопку «Регистрация» и поочередно поднести каждую карту к считывающему устройству, затем повторно нажать кнопку «Регистрация». Замок запрограммирован;
4. кодовый замок настраивается похожим образом: после нажатия кнопки «Регистрация» вводится желаемый код, который фиксируется повторным нажатием кнопки.
5. невидимые замки с пультом дистанционного управления в продажу поступают уже настроенными.

1. Проверить работу настроенного запирающего устройства.

Установленный карточный электромагнитный замок

Подключение электромагнитного замка завершено.

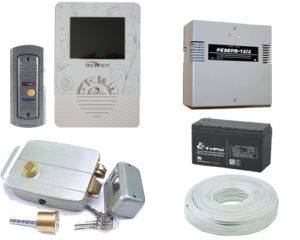

Комплектация домофона

Как правило, комплект состоит из таких элементов:

• панель для вызова;
• монитор домофона подключаемый внутри дома;
• блок питания;
• комплект ключей и замок;
• коробка, в которую будет встроен блок питания;
• видеокамера;
• провода;
• инструкция, в которой указан пошаговый план установки устройства.

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

• дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
• со стороны участка, воспользовавшись электронной или механической кнопкой;
• с наружной стороны участка, применив карту, механический ключ или ввод кода.

Основные технические параметры

К основным техническим параметрам относятся:

• Размеры. Замки выполняются для всех типоразмеров калиток, существуют миниатюрные изделия, которые позволяют использование даже на засовах шкафов, шифоньеров и небольших сейфов.
• Параметры срабатывания. По типу бывает кодовым или от магнитного ключа, также встречаются модели с голосовым распознаванием, но они крайне редко распространены в частном секторе.
• Тип засова. Электромеханическая защелка на калитку может двигаться сбоку или в вверх. Это зависит от того, как смонтирован засов и ответная часть, а также от конструкции. По сути, используя основные конструктивные элементы, может быть разработано любое запорное устройство с подвижной защелкой.

Что нужно знать о замках на калитку

Современные производители предлагают покупателю настолько большой выбор замков различных типов, что неподготовленному человеку нетрудно запутаться. Прежде чем приступить к изучению запорных механизмов, желательно отказаться от морально устаревших и ненадежных. Речь идет о навесных и реечных замках. Первые легко подаются взлому, вторые часто выходят из строя в силу недостаточной функциональности.

На переднем плане находятся изделия, изготовленные из прочных материалов по современным технологиям. Такие замки делятся на 2 типа:

• врезные;
• накладные.

Также они подразделяются на 4 класса по степени надежности. К первому относятся наиболее уязвимые механизмы, к четвертому – устройства, которые взломать практически невозможно.

При выборе замка важно учитывать вес двери и степень нагрузки на нее!

Среди замков на рынке представлены устройства современной конструкции и проверенные временем классические механизмы

Желательно останавливать внимание на продукции производителей, зарекомендовавших себя высоким качеством изделий в течение долгого времени

Приведенная далее классификация является довольно условной, так как некоторые замки сочетают в себе черты нескольких типов. К таким относятся фирмы BORDER, Kale, Моttura, «Герион». Среди изготовителей электронных или «умных» замков на ведущие позиции выходит Samsung и Cisa.

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

Накладные

Самый распространенный вид уличного замка, устанавливаемого на калитку, благодаря своей надежности и простоте установки. Несложно установить такой замок на калитку своими руками.

По типу запорного механизма различают два вида накладных замков:

1. Цилиндрические. Имеют кодовую систему стержней, чем их больше, тем надежней.
2. Сувальдовые. Механизм замка построен на перемещении пластин (сувальд), их количество и разнообразие форм определяют уровень надежности замка.

Сувальдовые считаются более надежными. Основным их недостатком является наличие габаритного ключа, который неудобно носить с собой.

Навесной замок крепится к дверному полотну с одной стороны, что усложняет его монтаж.

Виды замков в зависимости от типа запорного механизма

В этой категории выделяют три группы замков:

• Сувальдные
• Цилиндровые
• Смартлоки

Самыми надежными считаются сувальдные, причем надежность определяется количеством сувальд. Его большие размеры являются существенным недостатком, так как может не ко всем калиткам подойти. Купить его можно в специализированных магазинах, а цена стартует от 550-650 рублей.

Цилиндровые механизмы отличаются простотой и надежностью. Степень защиты зависит от личинки, точнее от ее сложности, причем данный критерий влияет и на цену всего замка. Его плюс в том, что если замок поломался, то достаточно просто заменить личинку, при этом нет необходимости демонтировать полностью всю конструкцию. Стоимость таких замков немного ниже, и купить его можно за 300 рублей.

Смартлок – это замок для ворот из профнастила, который является самым современным и для того, чтобы его открыть может быть использован код, отпечаток пальца, рисунок сетчатки глаза. Их цена – довольно высокая и обойдутся покупателю от 3000 до 11500 рублей.

Как выбрать и установить врезной, накладной и навесной замок в калитку из профнастила?

Для того, чтобы врезной замок был надежной защитой, необходимо уделить внимание его выбору. При этом учитываются такие параметры, как соотношение ширины самой калитки и ширину лицевой планки самого замка, а также надо учитывать глубину корпуса замка

Если калитка имеет пустотелую конструкцию, то можно сразу же приступать к разметке места для врезного замка на торце калитки. Вырезать нишу для дальнейшей установки, высверлить отверстия для крепления, сделать отверстие для личинки на полотне, а также отверстия для ручек, и на это подготовительные работы можно считать оконченными.

Размеры калитки из профнастила и параметры

Стоит отметить, что все вышеперечисленные виды замков устанавливаются не только на калитку, но и в двери дома, гаража и т.д. Гараж из профнастила своими руками — необходимая постройка для владельцев автотранспорта. Именно гараж защитит ваш авто от суровых погодных условий. При правильном сооружении гараж может прослужить 3 десятка лет. Другое дело, навес из профнастила своими руками. Тоже выполняет защитную функцию. Однако в суровых погодных условиях от него мало толку. В этой статье перечислены виды навесов, а также порядок их монтажа.

Монтажные работы с накладным замком можно свести к трем основным этапам:

1. Сделать разметку на калитке
2. В соответствии со сделанной разметкой просверлить отверстия под шурупы для крепления и для сердцевины
3. Крепление замка и ручек

Проушины бывают плоскими, но они подходят исключительно для дверей из дерева, так как устанавливаются заподлицо. А вот для калитки из профнастила понадобятся проушины угловые. Их приваривают на одной высоте, но таким образом, чтобы не мешали друг другу при открытии калитки.

Выбирая замок для калитки из профнастила, надо понимать, что он должен служить не только надежной защитой территории вокруг дома

Помимо этого необходимо обращать внимание на то, насколько он легок и удобен в эксплуатации, ведь ему предстоит вынести многочисленные открывания и закрывания на протяжении длительного периода

Также важно подумать о защите от повышенной влажности, морозов

Приобретать замки для калиток лучше в специализированных магазинах. Консультанты магазина помогут подобрать самую подходящую модель замка, которая будет:

• Служить надежной защитой всего двора
• Практичной в использовании
• Устойчивой к перепадам влажности и температуры
• Будет защищать территорию

Общие сведения

Электрозамки имеют множество достоинств, которые присущи лишь им за счет надежной системы, а также по принципу работы. Сегодня существует большое количество конструкций различной комплектации.

Особенности конструкций

Принцип работы электрозамков довольно простой. В роли запирающего механизма замка выступают защелки в виде штырей, в закрытом состоянии плотно выжимающиеся пружинами в паз, который находится с противоположной стороны, этим самым запирая калитку или ворота.

Электромагнитный вид замка

Во время открывания, когда нажимается кнопка пульта, производится прикладывание пластикового ключа, нажимается стационарная кнопка. Либо это кодовый замок, в котором система оттягивает запорные штыри, сжимая пружины. Затвор расположен под определенным углом, так калитка может закрываться в автоматическом режиме.

Принципиальная схема для подключения электрозамка своими руками

Наиболее эффективной является система, которая имеет несколько режимов. Ночной обеспечивает надежное закрывание калитки, дневной позволяет управлять воротами, не выходя из дома. Используются эти системы для ворот в гараже, входной калитки и двери.

На калитке

Комплектация

Зачастую замок с электроприводом продается одновременно с видеодомофоном. Он встроен в конструкцию. Это довольно удобно и дает возможность сэкономить на приобретении домофона и замка по отдельности.

Электромеханический вид устройства для калитки

Преимущества и недостатки

Конструкция, которая объединяет надежность механики и удобство электронной системы, имеет множество преимуществ.

Основные достоинства электрозамка:

1. Сложность взлома. У многих моделей электрозамков отсутствует скважина для ключа. Соответственно, злоумышленник не сможет определить, к какому виду относится эта конструкция.
2. Устройство не заедает. Открытие и закрытие электрозамка производится очень легко.
3. Продолжительное время эксплуатации. В отличие от механических аналогов время службы электрозамка в 2 раза больше.
4. Бесшумная работа.
5. Конструкцию и монтаж электрозамка можно комбинировать с разными системами охраны.
6. Возможность дистанционного открытия замка.
7. Может устанавливаться на любые полотна дверей (профнастил, дерево, металл).

Вариант из магазина

Недостатки:

• для нормального функционирования требуется постоянная подача электричества;
• электрический замок на калитку сложней в монтаже в отличие от механического;
• у многих моделей замков ригель находится снаружи, об который можно случайно зацепиться;
• уличный замок желательно накрыть козырьком, в противном случае пониженная температура и атмосферные осадки вызовут сбои в работе;
• цена электрического замка выше в отличие от механического. К этой стоимости нужно добавить постоянный расход электричества.

Cisa

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Схема подключения к домофону

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Монтажная электрическая схема без размеров защелки

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Вариант подключения к контроллеру

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода – ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Как выбрать замок

Учитывайте несколько важных факторов:

Материал и толщина калитки

От этого зависит выбор врезного или накладного замка.
В какую сторону будет открываться створка.
Замки, которые работают только при постоянном напряжении, требуют установки отдельного блока питания.
Обращайте внимание на то, предназначено ли устройство для наружного применения. Уточняйте рабочий диапазон температур.
Лучший вариант – нержавеющий корпус

Прослужит в разы дольше.
Проверяйте целостность набора ключей. В комплекте должен идти электронный и механический.
