Подготовка материалов и инструментов
Для возведения русской печи с подтопком своими руками нужно заранее заготовить в полном объёме стройматериалы, инструменты, подсобный инвентарь, а также фасонные детали из чугуна и стали.
Материалы
Для конструкции русской печи традиционной формы и габаритов: высотой 1,9 — 2,0 м, шириной 1,6 м и длиной 2,38 м потребуется:
Наименование материала или фасонной детали | Единица измерения | Количество |
Закалённый красный кирпич М – 200 | Тыс. шт. | 1,75 |
Шамотный огнестойкий кирпич | Тыс. шт. | 0,23 |
Глина жирная | кг | 250 |
Речной песок | кг | 300 |
Варочная плита с двумя комфорками 40х70 см | шт. | 1 |
Решётка колосниковая 20х28 см | шт. | 2 |
Решётка колосниковая 25х38 см | шт. | 1 |
Дверца топочная 25х21 см | шт. | 1 |
Дверца топочная 25х18 см | шт. | 1 |
Дверца прочистная13х13 см | шт. | 2 |
Дверца поддувальная 25х15 см | шт. | 1 |
Дымовая задвижка 18х26 см | шт. | 1 |
Заслонка 38х45 см | шт. | 1 |
Бак водогрейный 28х12х50 см | шт. | 1 |
Уголок стальной 5х60х60 мм | м | 1,5 |
Полоса стальная 5х50 мм | м | 20-25 |
Лист стальной толщиной 5х50х50 мм | шт. | 1 |
Русская печь с подтопком является довольно массивной конструкцией и требует надёжной опоры. При расчёте её габаритов учитывают не только вес и размеры печи, но и почвенный состав, уровень грунтовых вод в зоне будущего котлована. Опора в форме прямоугольной плиты должен быть шире основной конструкции на 10-15 см в каждую сторону, а глубина в зависимости от особенностей грунта составлять 50 — 80 см.
Бетон можно приобрести в готовом виде, но дешевле будет выполнить замес самостоятельно. Для сооружения монолитной фундаментной плиты 1,7х2,5 м и толщиной 0,6 м нужно приобрести:
щебень — 4,2 м3 (0,7м3 — для подстилающего слоя и 3,5 м3 в бетон);
песок — 3,5 м3 (0,43 м3 — подстилающий слой и 3 м3 — в бетонный раствор);
цемент М400 — 0,66т(13 мешков);
арматуру диаметром 8÷10 мм — 85 м (53 кг);
доску для опалубки толщиной 40 мм — 0,2 м3;
рубероид — 9 м2;
полиэтиленовую плёнку — 5- 6 м2.
Инструменты
В стандартный набор печника должен состоять из:
- Кельмы (мастерка) — применяется для забора кладочной смеси из ёмкости и распределения её по поверхностям кирпича. Кельмой также в процессе кладки русской печи очищают лишний раствор, выступивший за пределы шва.
- Молотка – кирки — раскалывают и обтёсывают кирпичные блоки для подгонки отдельных сегментов кладки или придание им определённой конфигурации.
- Расшивки — специального инструмента для оформления линии швов.
- Шнура — причалки – контролируют прямолинейность рядов и перпендикулярность стен, но чаще мастера выполняют эту работу отвесом и строительным уровнем.
- Порядовки — необходима для выравнивания по толщине горизонтальных швов.
- Отвеса — приспособления для проверки вертикальности стенок.
- Строительного уровня — инструмента для контролирования ровности каждого ряда.
- Правила — применяется для создания гладкой плоскости сверху фундаментной конструкции.
- Лопаты и двух ёмкостей для изготовления бетона и раствора.
- Мерной планки — для измерения толщины шва.
Современные русские печи: какие они?
Могут быть разными по размерам и функционалу. Традиционные варианты имеют габариты: длина – 2,5 метра, ширина – 1,5 метра. Изделия могут быть разных размеров:
- маленькие ( 178*124 см);
- средние (213*147 см);
- (231*160 см).
В редких случаях, печи могут строиться по нестандартным размерам.
Но старые мало кого устраивали – непривлекательный вид, возможность приготовления только внутри очага, ограниченные возможности. Благодаря работе мастеров и изменению конструкций, русские печи вновь обрели популярность. Они обладают всем необходимым для обогрева дома, приготовления еды и даже больше.
Современный вариант
Итак, последние дополнения:
- оборудуется варочным настилом. Такие конструкции многофункциональные и могут заменить собой любые варочные поверхности и плиты;
- с камином. Этот вариант – новый тренд. Его особенность в том, что задняя стенка конструкции топки выводится в другую комнату через стену. Таким образом, получается что в одной конструкции сочетается две: камин с эффектом пламени и всеми великолепными звуками потрескивания дров, а также классическая русская печь, которая обогревает дом, имеет топку для приготовления пищи и плиту для варки;
- с лежанкой. В классических вариантах она была очень больших размеров. На лежаке могли поместиться три человека. Аналог имеет лежак, но только уменьшенный. Его хватает для комфортного обустройства одного человека. Однако такой недостаток можно легко компенсировать приставным топчаном.
По правилам пожарной безопасности вся мебель и техника должны быть на расстоянии 1 метра от топки!
Такие конструкции многофункциональные
Плюсы и минусы конструкций
Кроме красоты и тепла, у них есть некоторые преимущества:
- равномерная отдача тепла и накопление его;
- высокий уровень КПД;
- нижний подогрев. Классические варианты были лишены этого. Только спустя некоторое время, строители видоизменили печи, сделав их более практичными в использовании. Эта особенность дает возможность обогревать помещение в целом;
- высокая безопасность. Поскольку все конструкции выкладываются из кирпича, стенки печи не нагреваются до такой температуры, чтобы стать причиной пожара или ожога;
- встроенная плита. Дает возможность хозяйкам готовить пищу привычным для них образом;
- длительный срок службы. Правильно сделанная конструкция способна служить более 30 лет.
Минусы:
- придется заготавливать твердое топливо на зиму;
- дрова придется просушивать, поскольку влажные укладывать в топку нельзя;
- при отоплении дома русской печью возникает излишний мусор от топлива.
Теплое и уютное спальное местечко
Нельзя назвать русскую печь идеальным устройством – она имеет положительные стороны и недоставки. Например, чтобы научиться в ней готовить, хозяйкам придется пройти долгий этап обучения. Для розжига потребуются дрова, которые придется заготавливать. Это конечно, не электрические или газовые котлы, к которым так все привыкли. Но, русская печь имеет и массу положительных аспектов:
- есть возможность готовить великолепные блюда. Они получаются очень вкусные и отличаются от тех, которые готовят на плитах;
- в зависимости от конструкционных особенностей, русская печь может быть оборудована лежаком, дающим возможность комфортно отдохнуть в холодное время года. Также она может иметь полоки;
- ну и наконец эффект пламени, звук потрескивания бревен и мерцающий огонь – никакой прибор не заменит это.
Лестница на второй этаж в частном доме. 290+ Фото Вариантов (деревянные, металлические, бетонные)

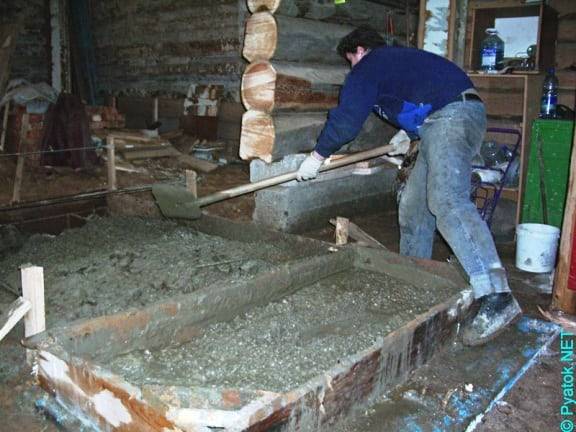

Фундамент
У печки внушительные размеры, весит она много, потому нуждается в надежной опоре.
Алгоритм работ таков:
- Подготовьте котлован. Габариты рассчитывайте по печному основанию. С каждой стороны нужен запас в 15 см. Заглубляйтесь на 50-70 см.
- Насыпьте песок, полейте водой, утрамбуйте, чтобы толщина гидроизоляции стала 15-20 см. Насыпьте еще песка, пролейте водой и выровняйте.
- Выложите рубероид в 2 слоя.
- Установите опалубку, застелите ее пленкой.
- Смешайте цемент, песок и щебень 1:3:5. Используйте воду, чтобы получить полужидкую смесь.
- Залейте в опалубку смешанный с гравием цемент, высота 20 см. несколько раз проткните этот слой, чтобы вышел воздух, утрамбуйте.
- Пока раствор не застыл, установите арматуру. Высота над бетоном 5-7 см.
- Залейте еще слой на 10-15 см, когда схватится, уложите арматурную сетку.
- Заполните всю опалубку раствором, разровняйте.
- Настелите рубероид в 1 слой.
Если планируется маленькая печь, то допускается основание-опечье. Устанавливают его на балки перекрытия пола. Такое основание представляет собой сруб из бруса или бревна в 2 венца. Для усиления балок и устойчивости печи в центр забивают промежуточные сваи. В свободное место насыпают бут, сверху пропитанный в жидкой глине войлок. Такая основа выдерживает сооружение до 700 кг. Если вес больше, то нужен плитный фундамент.

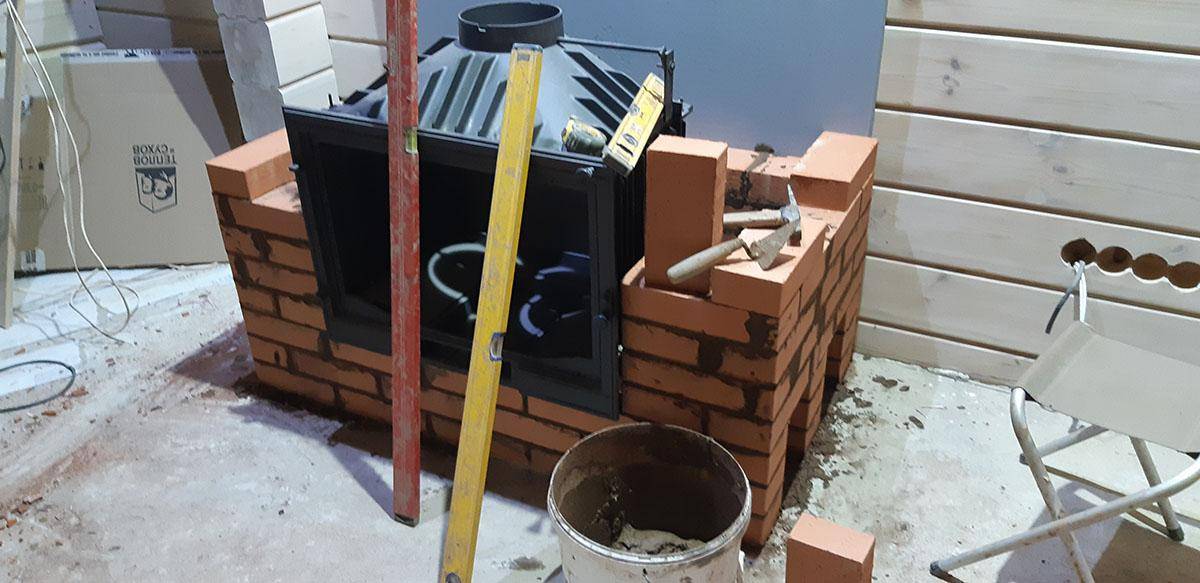

Кладка
Важный параметр кладки – герметичность. Поэтому русская печь строится только из целых кирпичей, а толщина швов не должна превышать 5 мм.
Обмазка уменьшает теплопроводность печных стен и способствует отложениям на них сажи и копоти. Более того, в процессе эксплуатации глина может отслоиться и забить печные каналы. Применяют три метода кладки:
- «в кирпич» (толщина стенки равна длине кирпича);
- «в полкирпича» (стенка по ширине кирпича);
- «в четверть» (стенка из кирпича, поставленного на ребро).
Внутренние стенки делают толщиной в полкирпича, наружные – в кирпич.
Перевязка швов выполняется путем использования неполноразмерного кирпича или метода тычковой и ложковой кладки, когда кирпич кладут плашмя, следующий слой – тычком наружу. Керамический кирпич «вытягивает» влагу из раствора, поэтому перед укладкой его вымачивают в воде. При строительстве русской печи нужно тщательно удалять излишки раствора, особенно внутри печи.
Фундамент для русской печи
Поскольку печь — массивное и тяжёлое сооружение, ей необходим отдельный фундамент. Поэтому начинать строительство печи в уже возведённом доме будет проблематично — об этом следует подумать заранее.
Идеальным по надёжности вариантом будет плитный монолитный фундамент из железобетона. Подошва фундамента печи не связывается с фундаментом дома и является независимой конструкцией. Возведение его осуществляется по стандартной технологии. Обрез, т. е. выступ, образованный верхней кромкой фундамента и первым рядом кладки, должен быть не менее 50 см. Перед началом кладки на фундамент укладывается гидроизоляция — рубероид, сложенный в два слоя.
Чаще всего печь располагается у внутренней стены, имеющей мелкозаглубленный фундамент. В этом случае его подошва должна находиться на одном уровне с подошвой основания печи. Для обеспечения независимости фундаментов между ними оставляют зазор не менее 5 см, в который засыпается песок. Верхний край фундамента печи не доходит до уровня чистового пола на 14 см.
Если печь устанавливается в проёме, прорезанном в несущей деревянной стене, необходимо соединить получившиеся концы нижнего венца. Это делается при помощи полос стали толщиной 6 мм и шириной 60 мм, которые накладываются на брёвна с двух сторон стены и стягиваются болтами диаметром 16 мм. Проём обрамляется деревянными стойками. Между ними и будущей печью должен образоваться циркуляционный зазор шириной около 5 см, который называют разделкой. В фундаменте дома под стеной также должен быть заранее предусмотрен промежуток, равный ширине основания печи плюс отступка по 5 см с каждой стороны.

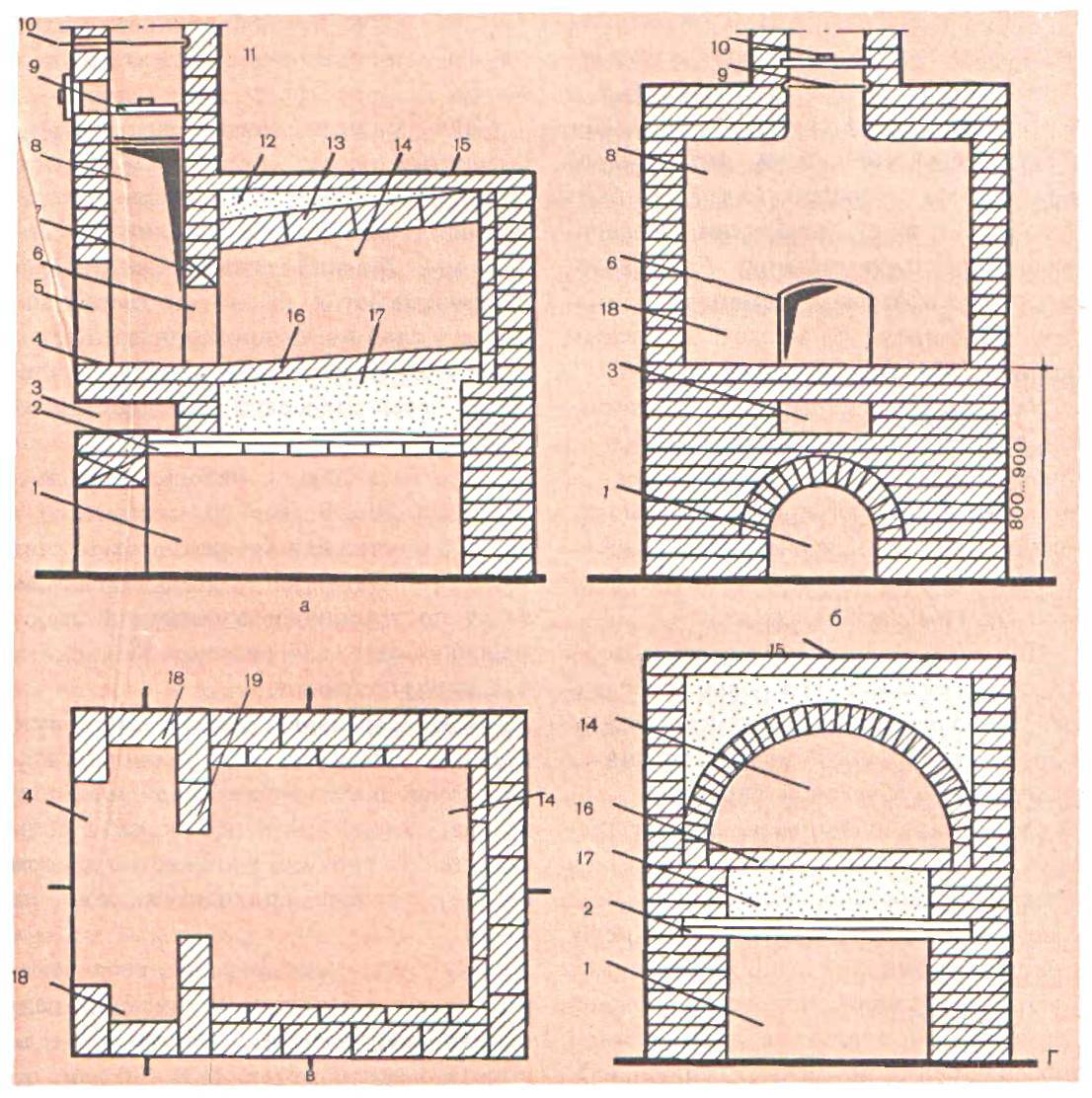

Традиционные русские печи
Несмотря на все разнообразие устройств русских печей, выделяют несколько их основных типов.
С лежанкой
В русской избе на печах в холодный сезон устраивали обогреваемые спальные места. Пока теплоизоляция стен не отличалась надежностью, такие лежанки старались делать как можно выше, где под потолком собирался теплый воздух. На полати нужно было забираться по лестнице. Вмещали они от 2 до 6 человек.
Традиционная русская печь с лежанкой
Позже конструкция зданий улучшилась. Лежанки пристраивали к печам сбоку, пропуская внутри дымовой канал для обогрева. Высота от пола не превышала 0,5 м.
С плитой
Если обогреваемую лежанку к печи не пристраивают, над топкой ставят чугунную плиту. Она исполняет функцию варочной поверхности. В плите заводским способом отлиты прикрываемые крышками конфорки (обычно две). При необходимости крышку можно снять и установить в отверстие казан с едой.
С водогрейной коробкой
Нагревательную коробку для воды с разборным краном встраивают непосредственно в кладку. Как вариант – монтируют металлический клепаный или сварной футляр, куда вставляют короб с водой.

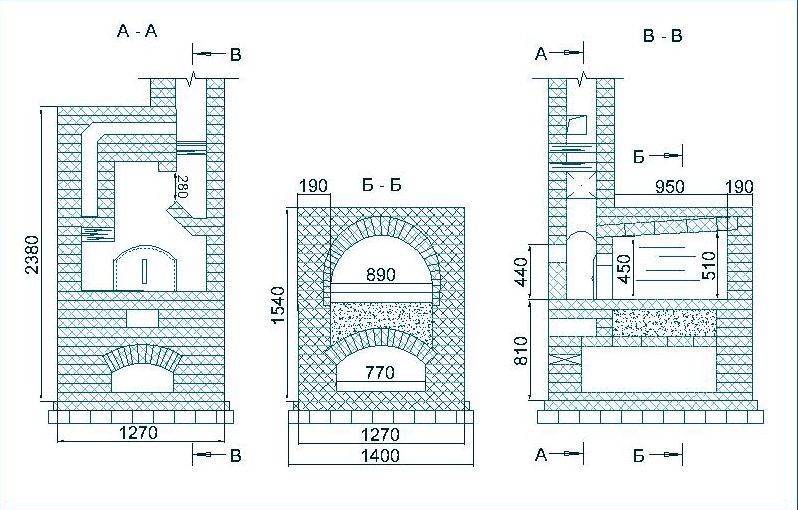

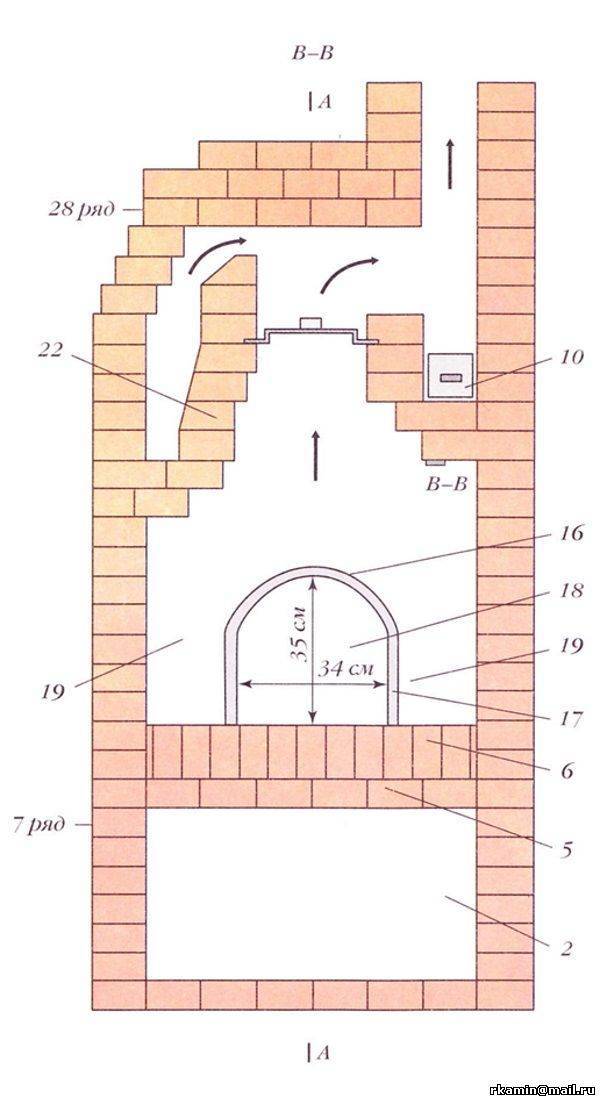

Порядовая кладка печки
После подготовки основания и знакомства с чертежами можно двигаться дальше
Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры
С плитой и лежанкой
Если планируется печь с плитой своими руками, то порядовка простая выглядит так:
- Сделайте сплошной и ровный ряд.
- Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
- Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
- Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
- Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
- Установите водогрейный бак.
- Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
- Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
- Этот ряд объединяется с предыдущим.
- Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
- На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
- Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
- Продолжайте алгоритм.
- Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
- Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
- Усильте стенки полосками металла.
- Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
- Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
- Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
- Насыпьте песок, уплотните.
- Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
- Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
- Поставьте дверку прочистного окошка.
- Установите задвижку для регуляции тяги.
- Продолжайте перекрывать пространство.
- Работайте по алгоритму.
- Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.
Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.
Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.
С плитой под казан
И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:
- Сделайте ровное и сплошное основание.
- Поставьте зольную камеру.
- Зафиксируйте прочистные дверцы.
- Поставьте колосниковую решетку.
- Сформируйте подтопочную камеру.
- Начинайте футеровку топки.
- Приступайте к сооружению стенок.
- Выставьте уголки.
- Выровняйте под.
- Сформируйте хайло.
- Поставьте плиту.
- Возведите топочно-варочную камеру.
- Перекройте дымовой канал.
- Сформируйте свод большой топки.
- Возводите стенки.
- Продолжайте предыдущий ряд.
- Свяжите стенки с арками.
- Продолжайте ряд.
- Выполните теплоизоляцию горнила.
- Займитесь общим перекрытием.
- Продолжайте алгоритм.
- Выставьте задвижки.
- Поставьте прочистные дверцы.
- Продолжайте предыдущий ряд.
- Соблюдайте алгоритм.
- Перекройте канал.
- Сформируйте дымоход.
- Установите задвижки.
Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.
Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.
Планируете ли вы для себя строительство русской печки?
ДаНет
Особенности приготовления раствора для кладки
Кладочный раствор, в отличие от обычного, приготавливается своеобразно. Как вариант, можно приобрести готовую смесь в любом строительном магазине — наверняка найдется, если поискать. Но для тех, кто планирует изготовить печь своими руками, этот вариант не подойдет. Раствор для кладки определяется в зависимости от кирпича, который будет использоваться, а именно:
- Для полнотелого кирпича марки М150, необходим раствор на основе глины и песка, в соотношении 1 к 2. Такая же консистенция используется для облицовки керамической плиткой.
- Для тугоплавкого кирпича понадобится раствор из песка и тугоплавкой глины.
- Для шамотного кирпича используется огнеупорная глина и шамотный порошок в соотношении 1 к 4.
- Для монтажа кирпичных труб применяется цементно-песчаный раствор.
Глина — это мягкая горная порода, используемая не только для кладки. Основным ее назначением является лепка скульптур, производство кафеля и всевозможной посуды. Главное, чтобы сырье было подобрано согласно предъявляемым требованиям: глина может быть жирной, постной и нормальной. Мастерство и опыт печника позволяют определить точное соотношение песка и глины, для получения идеального раствора для кладки. Поэтому пользоваться советами профессионалов крайне необходимо, если принято решение о возведении печи своими руками.
Чтобы проверить качество приготовленного раствора, существует несколько проверенных способов. Самым простым является скатывание тонкого жгутика из глиняного теста и его сгибание. Если радиус изгиба удалось сделать маленьким без растрескивания, то раствор изготовлен идеально. Можно скатать шарик из готового раствора и сжать его между дощечек. Если в момент сжатия на треть диаметра глина развалится, то раствор можно назвать «тощим». Появление трещин при сжатии в половину диаметра указывает на нормальную жирность раствора. Стоит отметить, что жирный раствор куда лучше «тощего» и на кафеле это ощутимо вдвойне.
Подготовительные работы
Перед тем как начинать строительство русской печи, следует убедиться, что все необходимое есть в наличии.
Выбор места
От выбора места для постройки печи зависит очень многое. Необходимо соблюсти зазор до стен из горючего материала 30-40 см или предусмотреть их защитную обшивку асбестом. Промежутки потребуются и для доступа к наружным стенкам печки с целью их осмотра и ремонта.
Для тяжелого агрегата весом в несколько тонн нужно прочное основание (фундамент), защищенное от грунтовой влаги. Заранее предусматривают место, где дымоход пройдет через перекрытия потолка и крыши. Здесь не должно оказаться конька или стропил.
Инструменты для кладочных работ
Основные рабочие инструменты печника:
- узкий мастерок (кельма) для кладки раствора и зачистки излишка из швов;
- молоток-кирка для придания цельному кирпичу требуемой формы;
- строительный уровень и отвес.
Для замешивания раствора нужны лопата и емкость.
Инструмент печника
Сейчас резку кирпича в клин, снятие углов и шлифование облицовки выполняют ручным электроинструментом (болгаркой) с алмазными кругами. Это сильно упрощает труд мастера.
Необходимые материалы
Основные материалы для устройства надежного очага: кирпич и огнеупорный раствор
Их качеству уделяют пристальное внимание. Также потребуется: чугунное литье для дверей, заслонок, задвижек, колосников и варочная плита
Выбор кирпича
Верный подбор кирпича для работы – ключевой фактор экономичности тепловой отдачи и долгого срока службы будущего очага. Поэтому имеет смысл приобретать красный глиняный кирпич марки М150-М200 только первого сорта. Пустотелый материал для печной кладки непригоден.
Не подходят для такой работы и кирпичи с явными следами брака:
- несоответствие стандарту (230х125х65 мм), на который ориентированы все типовые порядовки;
- со следами пережога, коробления, дефектами формы и поверхности;
- с раковинами после выделения газов;
- имеющие трещины и задиры от резания.
Специальные сорта кирпича высшего качества, называемого подовым, продаются поштучно и идеально подходят для кладки печей.
Фундамент
Основание тяжелой печи устраивают на бетонном фундаменте, который отливают по утрамбованной щебеночной подушке в яме глубиной до полуметра. Горизонтальную гидроизоляцию от грунтовой воды выполняют из 2 слоев рубероида на битумной мастике.
Раствор для кладки
Требования к подходящему для печных работ раствору серьезно отличаются от привычных.
От материала требуется:
- стойкость к высоким температурам;
- коэффициент теплового расширения, максимально близкий к таковому у кладочного кирпича.

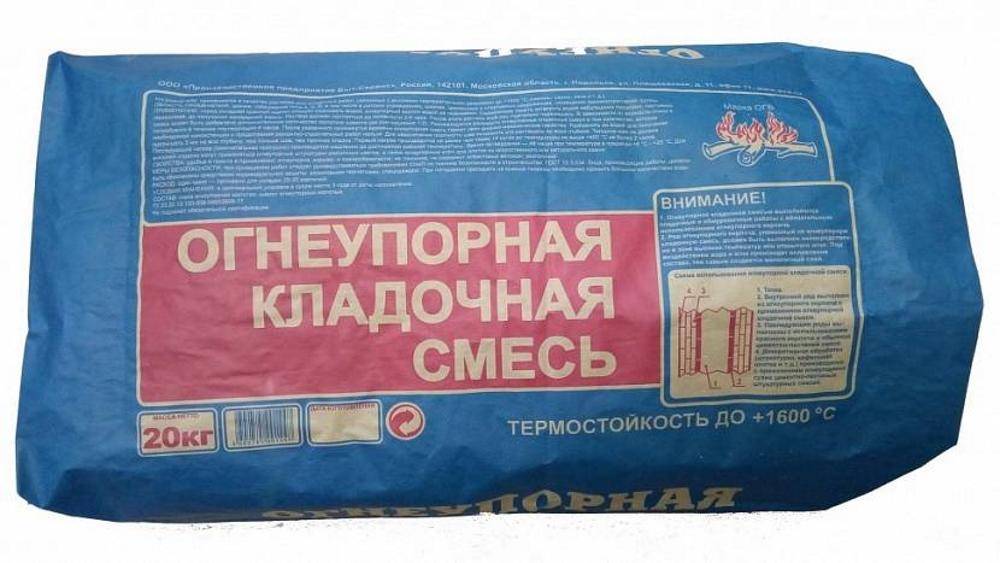

Огнеупорная смесь для кладки печей
Поскольку качество глины здесь играет ведущую роль, лучше купить в строительном магазине готовую сухую смесь.
Проверка качества глины
Пригодность глины к печной кладке можно проверить народным способом. Из раствора сделайте шарообразный комок величиной с детский кулак и медленно сожмите между двух дощечек. Если глина качественная, комок потрескается только после сжатия до половины размера. Тощая негодная глина не деформируется вообще, а материал средней кондиции лопнет после сжимания примерно на треть.
Типы по способу топки
Русская печь отличается экономным расходом дров, для ее нагрева используется небольшое количество топлива, тепло сохраняется на длительное время. Такая особенность обусловлено особым строением камеры, особенно для печи по-белому.
По способу топки можно выделить три большие группы, некоторые сейчас практически не используются, к таким конструкциям относятся черные курные. По-белому с дымоходами более эффективны, безопасны, могут использоваться для отопления, приготовления продуктов, прогрева парной.
По-черному
Самый старинный вариант – это курная печь по-черному, которая получила свое название за особенность топки. Такие конструкции сооружались из обычной глины, а не кирпича, не имели дымоходной трубы. При топке образовывался густой черный дым, который выходил через специальные отверстия в стенах (волоковые окна), притвор над дверью. Чтобы избежать пожара, всегда поддерживали малый огонь, сильное разгорание не допускалось. Необходимо постоянное поступление холодного воздуха в дом, однако это значительно снижает эффектность работы конструкции, увеличивает расход дров или щепы.
Русская печь “по-черному”
Сегодня курные модели практически не используются, встретить их можно только в некоторых классических русских банях, да и то крайне редко. Связано это с необходимостью соблюдения мер безопасности, постоянным обслуживанием не только самой печи, но и помещения, стены и потолки которого постепенно покрываются слоем копоти. Однако есть и ряд преимуществ:
- при их помощи можно коптить мясо или рыбу;
- помещение отлично дезинфицируется под воздействием дыма;
- печь обеспечивает наиболее эффективную отдачу тепла помещению.
По-серому
Такой вариант пришел на смену курным, он более безопасный и удобный, дым выходит не через волоковое окно, а через деревянную трубу или отверстие, проделываемое в потолке над конструкцией. Но среди недостатков повышенная пожароопасность – выход дыма через крышу сопровождается искрами и высокой температурой.
По-белому
Самыми безопасными и удобными являются традиционные печи по-белому. Для из сооружения используется специальный обожженный кирпич, для вывода дыма применяется труба. Особая конструкция дымохода не только эффективно выводит продукты сгорания, но и увеличивает тягу, повышая результативность работы топки. Конструкция трубы имеет изогнутую форму, это повышает КПД, позволяет эффективно гасить искры, что делает конструкцию безопасной и защищает дом от пожаров. Изогнутая форма дымохода обеспечивает быстрый прогрев окружающих конструкций – дом с такой печью быстро прогревается, становится теплым и комфортабельным. Для отопления используется минимум дров, что является большим преимуществом.
Как приобрести русскую печь
Подобный агрегат можно сделать на заказ либо соорудить самостоятельно.
Существуют специальные организации, которые занимаются изготовлением отопительных устройств с учетом пожеланий заказчика. Цена русской печи варьируется в зависимости от размера, внешнего вида, отапливаемой площади, планированного объема пищи, которая будет готовиться, используемого материала.
Такой отопительный агрегат популярен не только в России, Украине и Беларуси, но и за границей. Благодаря удобству, пользе и привлекательному внешнему виду эти сооружения все чаще становятся предметом роскоши и гордости у богатых людей за рубежом. Например, в столовой в доме Билла Гейтса установлена действующая русская печь, в которой выпекаются пироги для самого богатого человека в мире.
Конструкция печи
Подовая печь не имеет зольника. На фото — отопительная модель Нагреватель состоит из нескольких элементов, каждый из которых выполняет определенную функцию.
- Конвекционная камера. В верхней части располагаются клапаны и жалюзи.
- Корпус. В качестве материала выбирается сталь или шамот.
- Задвижка прямого хода. Применяется для направления дыма в трубу.
- Основная топка.
- Боковые топки.
- Огнеупорная часть. Для этого используется шамотный кирпич.
- Под.
- Усиленная стена.
- Шамотный кирпич в камере сгорания №4.
- Камера сгорания №4.
- Отверстие для дымохода.
Каждая модель оснащена дверцей из стали или чугуна. В центре могут делать жаростойкое окно, чтобы следить за пламенем.
Как построить фундамент
Такому массивному сооружению, как печь, необходим надежный отдельный фундамент. Поэтому сооружение печи в уже построенном доме очень сложное дело. Лучше позаботиться о печном фундаменте заранее, на этапе закладки дома.
Фундамент для русской печи
Самым надежным является монолитный железобетонный фундамент. Подошва печного фундамента является независимой конструкцией, не связанной с фундаментом печи. Ее сооружают по стандартной технологии. Выступ кромки фундамента за первый слой кладки печи называется обрез. Он должен составлять не меньше 50 см. Для гидроизоляции печи сверху на фундамент укладывают два слоя рубероида.
Русская печь часто располагается у внутренней стены, имеющей неглубокий фундамент. Тогда подошва фундамента печи должна быть на одном уровне с подошвой фундамента стены. Чтобы обеспечить независимость печного фундамента, его располагают с зазором 5 см. Этот зазор заполняют песком. Верх фундамента русской печи должен быть ниже уровня пола не меньше, чем на 14 см. Если русская печь сооружается возле наружной стены с глубоким фундаментом, можно расширить котлован под фундамент печи.
Песчано-гравийная засыпка печного фундамента должна быть тщательно утрамбована. Плиточный печной фундамент сооружается также в 5 см от основания дома. Отступка между фундаментом печи и дома заполняется песком. Торцевые стенки отступки выполняют из кирпича. Глубина печного фундамента зависит от особенностей грунта и составляет не меньше 50 см.
Когда русская печь устанавливается в проеме, прорезанном в деревянной стене, необходимо соединение концов нижнего венца. Для этого необходимы стальные полоски 60х6 мм в сечении. Их накладывают на бревна с обеих сторон стены и стягивают болтами. Для красоты проем обрамляется стояками из дерева. Зазор между деревянными деталями и печью должен быть не меньше 50 мм. Этот зазор называется «разделка». В фундаменте под стеной также должен быть промежуток, в который фундамент печи должен входить с отступкой 5 см.
Кладочный раствор своими руками
Подготовить раствор для кладки печи намного сложнее, чем обычный. Если нет желания вникать в тонкости приготовления жаропрочной смеси, можно найти в магазине уже готовый раствор.
Намного дешевле будет подготовить его самостоятельно, своими руками. Да и если русская печка строится своими руками, зачем прибегать к чужой помощи в приготовлении раствора?
Состав кладочного раствора зависит от используемого кирпича:
- Кладка полнотелого кирпича М150 выполняется на глинопесчаном растворе с соотношением песка и глины 2:1. Такой же раствор применяют, когда облицовывают русскую печь керамической плиткой.
- Тугоплавкий кирпич кладут на растворы из специальной тугоплавкой глины и песка.
- Использование шамотного кирпича требует раствора на базе каолиновой или бентонитовой глины и порошка шамотного. Соотношение компонентов 1;3 или 1:4.
- Кирпичную трубу в чердачном помещении можно строить на обычном цементно-песчаном растворе.
Подготовительные работы
Подготовительных этапы:
- разработка детального чертежа основной конструкции,
- приготовление бетонной смеси, раствора для кладки,
- возведения фундамента.
Схема русской печи с подтопком
Схему русской печи можно разработать самостоятельно или скачать с интернета. На рисунке 1 изображена схема печи с лежанкой и подтопком (внизу), способная обогреть помещение площадью до 60 кв. м.
Рис. 1
Места установки печной гарнитуры наглядно показывает рисунок 2:
Рис. 2
Приготовление раствора для кладки
Чтобы при эксплуатации печи, продукты горения не попадали в помещение, кладка должна проводиться с применением качественного и жаростойкого раствора. В качестве основного ингредиента в его состав вводят жирную глину, которая обеспечит эластичность и не позволит растрескиваться при высыхании.
Приобретённую глину необходимо очистить от мусора, камешек и различных примесей. Затем её следует замочить в ёмкости с водой на 24 часа. Набухшую глину пропустить через прочную металлическую сетку с размером ячеек не более 5 мм. Таким способом можно добиться однородности из глиняной массы и избавить её от мелких включений.
Если песок куплен сеянный в мешка, то – нет проблем. А если материал привезён автосамосвалом напрямую из карьера, то его также следует хорошо просеять.
Подобрать правильные пропорции можно опытным путём: смешать небольшое количество ингредиентов в нескольких вариантах и изготовить лепёшки толщиной в 1 см. После того, как лепёшки подсохнут, проверить на наличие трещин. В которой из них трещин окажется меньшее количество, такие пропорции ингредиентов и взять за основу при замесе всей массы раствора.
Изготовление фундамента
Устройство фундамента русской печи выполняют в следующем порядке:
- отрывка котлована;
- уплотнение основания котлована;
- отсыпка подстилающего слоя из щебня толщиной 15 см с послойным уплотнением;
- устройство песчаной подушки толщиной 10 см с поливом водой и тщательным уплотнением;
- монтаж опалубки. Чтобы влага не уходила из бетонной смеси, стенки опалубки изнутри котлована нужно обшить полотнами полиэтиленовой плёнки внахлёст на стыках размером 15 — 20 см;
- вязка каркаса из арматуры;
- заливка бетонного раствора.
После того, как бетон застынет и наберёт прочность, опалубку демонтируют и выполняют гидроизоляционные мероприятия: обмазывают боковые стенки битумной мастикой, верхнюю плоскость застилают двумя слоями рубероида.
Русская печь в стильном интерьере
Сегодня при строительстве широко используют отделочные материалы последних лет: фактурные обои, подвесные потолки, ламинат. Классическая печка на таком фоне выглядит чужеродным объектом и режет глаз. Рассмотрим, можно ли совместить проверенный отопительный агрегат с художественными решениями последнего времени.
Русский
Традиционный стиль «а-ля рус» предполагает гипертрофированный набор культурных штампов, привычно ассоциирующихся с русской деревней. Если бюджет позволяет, внешние стены печки облицовывают изразцами «под хохлому». Более дешевый вариант дизайна – аккуратно раскрасить поверхность в белый цвет и подвесить пучки сушеных трав, обереги, народные игрушки.
Кантри
Стилистика «кантри», то есть деревенский дизайн, отличается функциональностью в сочетании с элементами из природных материалов. Чтобы создать подобное решение, хорошим приемом станет отделка лицевой поверхности печи колотым натуральным камнем. Дополнят облик такие стилевые элементы, как укладка поленьев на декоративно выполненной полке, подставки для печной утвари из кованого металла.
Прованс
Под образом «прованс» обычно понимают соединение современной европейской отделки с элементами деревенского стиля.
Русская печь в стиле «прованс»
Для домашней печки таким может оказаться отделка разукрашенными глазурью изразцами, сочетающаяся с новомодным керамогранитом или дизайнерским точечным освещением.
Хай-тек
Стилистика хай-тека ассоциируется скорее с интерьерами космического корабля или межпланетной станции, поэтому выполнить архаичную деревенскую печь в этом дизайне представляется нереальным. Однако существует и такая возможность, нужно лишь приложить немного фантазии.
Поверхность печи снаружи можно дополнить навесными панелями из металла. Лучше и практичнее других окажется алюминий с анодированным покрытием. Такая отделка никак не скажется на рабочих характеристиках очага, ведь металл отлично проводит тепло.
Минимализм
Можно построить русскую печь, разместив ее в пространстве комнаты так, что она окажется спрятанной за деталями интерьера. Стенка мебели со стойкой зрительно разделит общий объем комнаты на две функциональные зоны, а за панелями можно замаскировать очаг.
Грамотно построенная по всем правилам и нормативам кирпичная русская печь прослужит несколько десятков лет. Заочно изучить мастерство печника не удастся, это искусство приходит с годами практики. Лучший совет здесь: начните с самых простых уличных очагов и шаг за шагом пробуйте на опыте полученные знания.
Чем и каким образом топить русскую печь
В качестве топлива обычно использовали уголь или дрова. Поленья подбирали сосновой, плодовой или березовой породы. Они отличаются более длительным прогоранием и сохранением жара, что и требуется для выполнения печью своих функций.
Чтобы получился хороший уголь, дрова для отопления подбирали одинакового размера, максимально избавляясь от сучков. Затем их складывали колодцем, а сверху для более быстрого возгорания размещали щепу
Для получения равномерного угля важно было уметь растопить так, чтобы жар сохранялся длительное время. Для этого устройство раскаляли большой партией дров
