Линии для разделения электрических устройств
Вопрос о том, как правильно расположить розетки на кухне и на сколько линий разделить подачу напряжения стоит доверить специализированной организации. Квалифицированный электрик подготовит соответствующий проект со схемой размещения.
Существуют общие рекомендации разделения электрических устройств:
- Стационарные, постоянно работающие приборы нуждаются в отдельной линии. К ним относят стиральную и посудомоечную машину, холодильник, электроплиту и духовку. Чем больше будет такой мощной техники, тем больше будет групп на кухне;
- Подключение пылесоса или мелкой бытовой техники необходимо производить через дополнительные розетки;
- Если суммарная мощность оборудования не превышает 4kW, приборы можно подключить на один дифференциальный автомат мощностью в 20 A;
- Отдельный пункт занимает холодильник, он должен быть подключен напрямую, не через удлинитель. У каждой розетки на кухне должен быть работающий заземляющий контакт, а вилка должна в точности подходить к розетке при подключении.
Количество розеток и линий индивидуален и зависит от количества используемых приборов. Стоит отметить, что нельзя исключать установку дополнительных источников питания. В случае покупки нового прибора, ему понадобится место для подключения, а вытягивать постоянно рабочие провода не рекомендуется, это может привести к их поломке.
Как правильно расположить розетки для каждого вида бытовой техники
Мы уже говорили, перед началом ремонта, нужно знать, сколько розеток понадобится, какие нужны приборы. Вся техника подразделяется на временную и стационарную. К первым относятся приборы, подключаемые на время готовки: блендер, миксер, электромясорубка и т. д. Для них розетки располагают в столовой либо в рабочей зоне.
Специалисты рекомендуют проводить расчёт следующим образом: количество розеток равно количеству используемых в данной комнате электроприборов с запасом в 25%.
Ко вторым относится вся крупногабаритная техника, которая отключается от сети на время ремонта либо техобслуживания.
Определяемся с числом розеток. Для одного вида стационарной техники нужна одна розетка. Приборам временного типа необходимо несколько розеток в рабочей зоне и пара штук в столовой зоне.
Во избежание несчастных случаев, размещение розеток над раковиной либо плитой строго запрещено.
Затем их делим на группы
Производим расчет номинального тока, берем во внимание совместимость работы приборов и соединяем в группы. Как уже было выше сказано, электророзетки запрещено размещать под мойками и рядом с водяным отоплением
Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал.
Принимая во внимание все это, монтаж розеток для техники, установленной в нижних шкафах гарнитура, производится за данной техникой, расстояние от пола – 20-30 см. Высота розеток на кухне для приборов, расположенных на высоте верхних шкафов, должна составлять 20-30 см от потолка
Для техники временного вида розетки размещают на стене в 20 см над столешницей. В обеденной зоне монтаж розеток производится в любом месте.
Электропроводка на кухне должна быть сделана профессионалами своего дела.
Основные правила разводки
Подключение кухонных розеток подчиняется важным правилам.
- Общая мощность бытовых приборов, подключенных к данной розетке, не должна быть выше, чем максимально допустимая.
- На кухню следует проводить столько линий, сколько нужно для питания всей техники плюс еще такого же количества.
- Если на кухне будут работать приборы с большой мощностью, для них необходимо завести отдельную линию, установив на нее автоматы.
- Бытовая техника с корпусом из металла нуждается в системе заземления.
- Не рекомендуется устанавливать розетки за холодильниками, духовками, вытяжками. Минимальное расстояние от этих приборов составляет 20 см.
- При размещении розеток необходимо учитывать их расстояние от столешницы. Оптимальный вариант — 15 см.
- Нельзя устанавливать розетки над раковиной и плитой.
- Перед началом монтажа надо составить подробный план.
Виды розеток для кухни
Существует три основных разновидности розеток для кухни. Их разделяют по типу установки:
- накладные;
- угловые;
- встраиваемые (скрытые).
Накладные – самые распространенные для использования в комнатах, но не очень удобны для кухни. Они просты в монтаже, во время установки не нужно штробить стену. Это экономит время, а также бюджет. Однако накладные розетки на кухне выглядят не эстетично, могут испортить внешний вид гарнитура.
Угловые отличаются особым удобством. Их можно монтировать на стыке поверхностей, например между стеной и столешницей, стеной и навесным шкафом, между двумя стенами. Это решение очень удобно, так как позволяет пользоваться пустующим пространством. Чаще всего их изготавливают из пластика. Они бывают одинарные, двойные или модульные, состоящие из нескольких частей. Монтаж не отличается от обычных электророзеток, но оригинальный внешний вид привносит новизну в интерьер. Основные производители – Германия, Польша. Цена может доходить до нескольких тысяч.

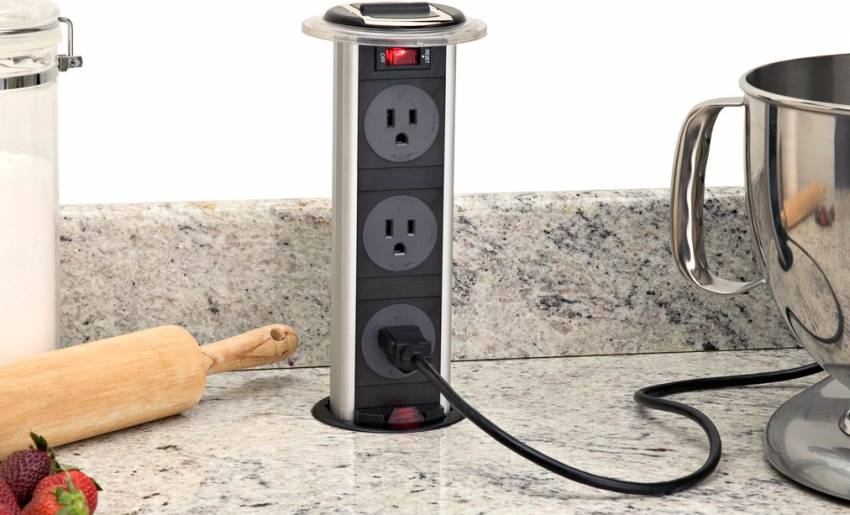

Встраиваемые выдвижные розетки для кухни – наиболее удачный вид из всех вышеперечисленных. Выделяют вертикальные и горизонтальные. Достоинство вида заключается в их компактности, они не занимают рабочее пространство, скрыты в столешницы. Блок с разъемами появляется от нажатия на крышку. На корпусе блока расположены разъемы для подключения гаджетов (телефона, плеера и других), это позволяет заряжать устройство, не используя дополнительную электророзетку.
Запретные места
Любое место, где расположены розетки, должно быть доступным, чтобы в случае аварийной ситуации была возможность немедленного отключения приборов из сети. Не стоит устанавливать розетки за встроенной техникой и внутри нижнего яруса.
Недопустимо размещать их за шкафчиками, где находятся выдвижные ящики либо с доводчиками.
Установка электророзеток над плитой, варочной поверхностью также недопустима – из-за теплого воздуха изоляция кабеля может просто рассыпаться. От приборов до розеток должно быть безопасное расстояние. Также нельзя монтировать их над мойкой и под ней.
Соблюдая наши рекомендации и технику безопасности, вы качественно проведете ремонт и избежите многих ошибок.
Планирование размещения розеток
Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.
Схема размещения
Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.
План размещения розеток и выключателей в квартире
Как определить необходимое количество
Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне
Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.
Особенности размещения розеток
Высота установки розеток и выключателей
Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:
- Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
- Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
- Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
- Выключатели для ванной комнаты и туалета выносят в коридор.
Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта
Нормативы для установки
Перед тем, как планировать, где будут установлены розетки, необходимо составить план расположения кухонной мебели и кухонных приборов, таких, как плита, холодильник, микроволновая печь, вытяжка, посудомоечная машина и т.п. Только после этого появится представление, где разместить розетки на кухне.
Расположение розеток на кухне предусматривает выполнение определенных нормативов, к которым относится:
- Соблюдение высоты. Их нельзя размещать ниже двух сантиметров от плинтуса. Это является обычной нормой безопасности, которая применяется во всех помещениях в квартире, кроме ванны и туалета;
- Выключатели. Их установка на территории кухни не обязательно. При этом можно не переживать за случайное попадание влаги или воды в них;
- Расстояние между потребителем и источником тока. Розетка должна находиться на расстоянии не более одного метра от прибора, который будет к ней подключаться;
- Основные и дополнительные. Размещение розеток на кухне условно делится на установку основных розеток и дополнительных. Такая техника, как холодильник, чайник, стиральная машина или плита подключаются к основным, стационарным источникам тока. Но должно быть установлены и дополнительные розетки, где подключается блендер, пылесос или даже телефон, то есть потребители, которыми пользуются время от времени.
Что будет включаться отдельно
Когда все необходимые на кухне устройства определены (которые будут постоянно подключены к сети), то надо представить какими еще приборами на ней будут пользоваться. В первую очередь надо будет подключать такую технику как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и подобные. Как раз для таких устройств надо продумать с какой от них стороны устанавливать розетку и где ее вообще располагать – возле стола или над столешницей.
Если есть привычка читать во время еды или просто надо чтобы под рукой был телефон, то рано или поздно его надо будет заряжать. То же самое касается ноутбука или планшета.
Также надо помнить, что кухня это место где часто убирают – не помешает подумать, где разместить розетки, чтобы сетевой шнур пылесоса не поскидывал все со стола или столешницы. Как вариант, можно сделать двойную розетку для холодильника и при необходимости подключать к ней пылесос.
Если рассуждать просто с позиции здравого смысла, необходимо установить розетки прямо на фартуке кухни и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предвидится, поэтому можно установить розетки блоками – от двух до четырех двойных в каждом из этих мест.
Вообще есть простое правило, позволяющее вычислить сколько розеток нужно на кухне – надо подсчитать сколько всего приборов будет задействовано в любом случае и добавить к этому количеству 25% про запас.
Виды электрических розеток — какие выбрать
В магазинах вы найдете несколько типов розеток, поэтому стоит знать, чем они отличаются и какую выбрать. Вот список самых важных контактов, которые вам пригодятся дома:
- Розетки с заземлением (штырьковые) — используются для подключения устройств большей мощности, например, холодильника, стиральной машины, телевизора, компьютера и электроинструментов. Однако вилки, требующие штыря, имеют все больше и больше устройств, например, электрические чайники, утюги или кофеварки, поэтому в настоящее время большинство розеток в доме должны быть заземлены;
- Розетки без заземления — в настоящее время они больше не рекомендуются, хотя бы потому, что у большинства устройств вилки адаптированы к контактам; однако стоит иметь дома несколько обычных розеток, которые пригодятся для подключения простых устройств с низким энергопотреблением, например зарядных устройств;
- Герметичные розетки (в том числе с брызгозащищенной заслонкой) — это специальные контакты для ванных комнат, гаражей и подвалов, защищенные от воды и влаги;
- Внешние розетки — они устойчивы к воде, солнечным лучам, морозу и пыли, поэтому идеально подходят, например, для террасы;
- Розетки с контактной шторкой — рекомендуются для детских комнат, так как младенцы не могут вставлять в отверстия какие-либо предметы, которые могут вызвать поражение электрическим током или короткое замыкание.
Помимо стандартных штепсельных розеток в домах применяются и другие типы и виды розеток, в том числе вышеупомянутые разъемы USB, телевизионные, телефонные и оптоволоконные розетки.
Виды и типы электрических розеток для домашнего использования
— тостер
Этот прибор очень популярен на Западе, но, по мнению экспертов, не прижился в России. Многие хозяйки считают, что неоправданно занимать ограниченное кухонное пространство техникой, способной выполнять только одну функцию, — поджаривать и подсушивать хлеб. Сторонники же тостеров утверждают, что он помогает разнообразить меню, а также полезен для здоровья (диетологи рекомендуют есть подсушенный хлеб). Во всех тостерах есть термостаты – они регулируют степень поджаривания хлеба; продвинутые, более дорогие варианты могут подогревать булочки, круассаны, готовить тосты из замороженного хлеба.
Функциональные зоны в спальне
Место для сна, то есть кровать или диван, туалетный столик, шкаф и, возможно, небольшое рабочее место – вот функциональные зоны спальни. Одним или несколькими штепсельными разъемами необходимо оборудовать каждую из них.
Розетки обязательно должны быть над рабочим столом, если такой имеется в спальне
Если квартира небольшая, и понадобилось дополнительное зонирование, при котором комната разделяется на зоны спальни и гостиной, штепсельных разъемов потребуется больше.
Розетка у прикроватной тумбочки
Как правильно разместить розетки над тумбочкой в спальне? Обычно в этой комнате есть прикроватный источник освещения – торшер или настольная лампа. Также зона спального места требует точки питания для подзарядки мобильных устройств.
Зарядить телефон или поработать с ноутбуком – современному человеку не обойтись без розетки около кровати. Лучше, если их будет несколько
Для подзарядки гаджетов можно установить USB-гнезда, которые выпускаются с одним или несколькими разъемами и комбинированные с входом для обычного штепселя.
Исходя из таких данных и следует определить количество розеток в этом месте.
Розетка с USB-гнездом решит вечную проблему поиска зарядного устройства
Целесообразно разместить розетки над тумбочкой в спальне на высоте примерно 70 см от пола, так как стандартная высота тумбочки 55-60 см.
У дверного проема
Точка питания неподалеку от двери необходима для включения пылесоса. Согласно европейским стандартам она должна находиться в 30 см от пола, чтобы в нее не попадали во время уборки вода и моющие средства, а шнур электроприбора не свисал по стене.
Рядом с выключателем, расположенным у двери спальной комнаты, не лишним будет предусмотреть розетку для пылесоса
Для прочих электроприборов
Впрочем, официальных нормативов для высоты размещения электроэлементов нет, их можно расположить выше, совместив в одном блоке выключатель верхнего света и несколько розеток для подключения пылесоса, утюга или вентилятора.
Розетки для вентиляторов и прочих бытовых приборов следует располагать в удобных местах, где электрические устройства не будут закрыты мебелью
Вход для кондиционера делают под потолком, а розетки для телесистемы прячут позади нее, так как эти приборы не требуют частого отключения.
В ТВ-зоне нужно несколько розеток. Минимум – 2 электрические розетки и гнездо для антенного кабеля
Какой кабель выбрать для кухни
Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:
- если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м2;
- если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м2;
- если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м2;
- если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.
Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.
В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.
Особенности монтажа
Рассмотрим примерный план монтажа розеток на кухне:
- Сделать разметку, обозначив, где какие точки будут размещены.
- Обесточить помещение.
- С помощью индикаторной отвертки проверить отсутствие тока.
- Проложить основной питающий кабель, устанавливая при этом автоматы или предохранители.
- Оборудовать систему изоляции кабеля. В бетонных стенах он прокладывается в гофрированных трубах, в гипсокартонных стенах — в полостях. Можно спрятать кабель в плинтусах.
- Установить подрозетники. Продеть через них кабель. Закрепить в стене с помощью раствора. Продолжать работу после его полного высыхания.
- Разобрать розетки на части, сняв с них накладки и отделив рабочий механизм.
- Зачистить кабель на 1 см от края.
- По очереди подсоединить провода к внутренней части розетки.
- Закрепить механизм в подрозетнике, используя шурупы.
- Закрыть внутреннюю часть декоративной накладкой.
- Пустить ток. Проверить правильность подключения с помощью любого бытового прибора.
Если все сделано правильно, проверка пройдет успешно, приборы будут работать. Если допущены ошибки, систему придется полностью разобрать и собрать заново.
Правила и схема расположения розеток
Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:
- Крупной техники: электрическая духовка – от 2500 Вт;
- варочная поверхность – 1000-1500 Вт;
- посудомоечная машина – от 1000 Вт;
- стиральная машина – от 1500 Вт;
- водонагреватель – от 1500 Вт;
- холодильник – 200-1000 Вт;
- морозильная камера – 300 Вт.
Мелкой кухонной техники:
- микроволновая печь – от 800 Вт;
чайник электрический – от 500 Вт;
блендер – до 300 Вт;
кухонный комбайн – 1200-1500 Вт;
кофеварка – от 900 Вт.
Дополнительной техники, которая может присутствовать на кухне:
- телевизор – 200-330 Вт;
ноутбук – 50-75 Вт.
Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:
Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ
Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.
Основные правила разводки
Подключение кухонных розеток подчиняется важным правилам.
- Общая мощность бытовых приборов, подключенных к данной розетке, не должна быть выше, чем максимально допустимая.
- На кухню следует проводить столько линий, сколько нужно для питания всей техники плюс еще такого же количества.
- Если на кухне будут работать приборы с большой мощностью, для них необходимо завести отдельную линию, установив на нее автоматы.
- Бытовая техника с корпусом из металла нуждается в системе заземления.
- Не рекомендуется устанавливать розетки за холодильниками, духовками, вытяжками. Минимальное расстояние от этих приборов составляет 20 см.
- При размещении розеток необходимо учитывать их расстояние от столешницы. Оптимальный вариант — 15 см.
- Нельзя устанавливать розетки над раковиной и плитой.
- Перед началом монтажа надо составить подробный план.
Правила расположения розеток на кухне: фото, схемы и рекомендации
Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:
- холодильник – до 1 кВт;
- водонагреватель – от 1,5 кВт;
- варочная поверхность – от 1 до 1,5 кВт;
- стиральная машина – около 1,5 кВт;
- электрическая духовка – от 2,5 кВт.
Пример правильного расположения розетки для холодильника
Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.
Как правильно расположить розетки на кухне: основные правила
Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:
общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

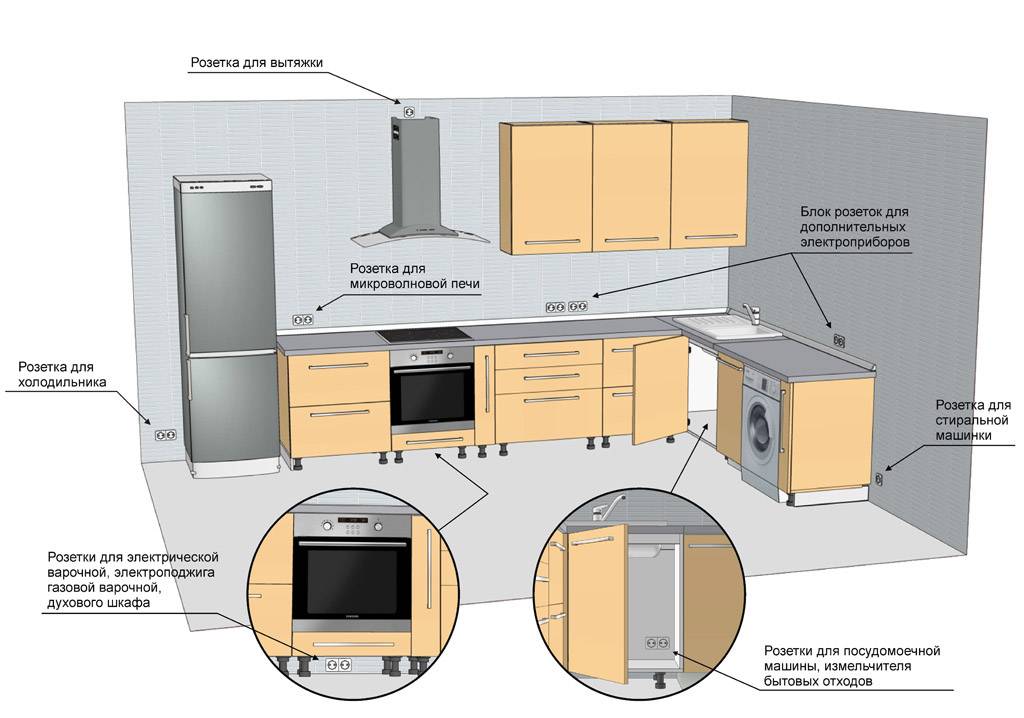

Схема расположения электрических розеток и выводов на кухне
- линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
- чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
- если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;
На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом
- согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
- еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.
Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок
Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт
Схема расположения розеток на кухне: принципы составления
Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему
Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров
От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.
Схема кухонной электропроводки для подключения бытовой техники
Нормативы для установки розеток на кухне
Поскольку электричество – вещь небезопасная, существуют нормативные документы, которые регулируют порядок их расположения и четко описывают, где розетки могут быть размещены, а где нет. Ознакомиться с полным установленным порядком можно, почитав ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85. Но если выделить из этого только основное, то можно рассмотреть следующие аспекты:
высота расположения розеток от плинтуса не должна превышать 2 м;
Схема месторасположения розеток на кухне должна соответствовать нормам безопасности
- бытовой прибор, который будет включен в розетку, должен находиться от нее на расстоянии не более 1 м;
- все розетки должны быть расположены таким образом, чтобы риск попадания брызг воды или пара был полностью исключен.
Это минимальные требования безопасности, которые позволят избежать опасных ситуаций на кухне. Ведь именно здесь собрано максимальное количество коммуникаций, каждая из которых не должна наносить вред другой.
Особенности использования кухонных розеток
Блок розеток на кухонном фартуке
Кухня — это помещение, где создаются условия, требующие особого подхода к выбору электрических приборов.
Установка и эксплуатация розеток осуществляется с учетом воздействия таких факторов:
- повышенная влажность, возможность образования конденсата на контактах и клеммах;
- выделение жировых испарений, оседающих внутри колодок и ухудшающих качество соединений;
- опасность разливания и разбрызгивания жидкостей, которые могут вызвать короткое замыкание;
- прохождение газовых труб, вблизи которых нельзя устанавливать электроприборы;
- вероятность прорыва отопления и водопровода;
- большое количество потребителей, имеющих различную мощность, продолжительность и периодичность эксплуатации;
- необходимость иметь резерв для подключения дополнительных устройств.
Схема размещения розеток на кухне
Расположение розеток на кухне требует грамотного подхода. Возникают затруднения, доверьтесь специалисту. Производить разметку нужно на голые стены, в современных постройках проводка находится внутри штроб. Их делают во время проведения ремонтных работ, так как после укладки проводки канавку оштукатуривают и заканчивают финишной отделкой.
Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. Важно! Соблюдая меры безопасности, укладывайте провода в гофре
Важно! Соблюдая меры безопасности, укладывайте провода в гофре. Чтобы верно сделать работу, определитесь, сколько понадобится техники
К наиболее нужным относятся: чайник, микроволновая печь, холодильник, духовой шкаф, плита, вытяжка. Это стандартный комплект, но еще могут добавиться стиральная машина, посудомоечная, TV и пр. В макете учтите все пожелания хозяйки
Чтобы верно сделать работу, определитесь, сколько понадобится техники. К наиболее нужным относятся: чайник, микроволновая печь, холодильник, духовой шкаф, плита, вытяжка. Это стандартный комплект, но еще могут добавиться стиральная машина, посудомоечная, TV и пр. В макете учтите все пожелания хозяйки.
Правила размещение выключателей
Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:
- маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
- розетки удобны для подключения оборудования, требующего частого включения в сеть;
- разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.
Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.
Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.
Watch this video on YouTube
При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.
Правила разводки
Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.
Проводка на кухне
На этом этапе требуется соблюдать определенные правила:
установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм2 или более;
важно контролировать выполнение разметки и последующее штробление стен;
прокладка электрического провода осуществляется в специальной пластиковой трубе;
фиксация выполняется при помощи специальных пластиковых дюбель-скоб;
желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки;
подключение проводки производится к установленным стационарным электрическим разъёмам.
На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.
Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.
