Нужна ли отдельная розетка для кондиционера и на какой высоте ей расположить

Какая розетка нужна для кондиционера

Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

• обязательно подключение к заземлению;
• класс защиты – IP54;
• тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Выбираем правильное место и проводим монтаж розетки под кондиционер

Главная › Кондиционирование ›

Для лучшего места размещения и удобства пользования, место для розетки под кондиционер необходимо предусмотреть еще на стадии ремонтных работ. Когда ремонт будет закончен, могут возникнуть трудности с отдельной точкой питания.

Чтобы работа кондиционера была долгой, подключение проводят в соответствии с техническими нормами. Монтаж электросети начинается с учета максимальной одновременной нагрузки на сеть.

Это значение можно найти в прилагаемых документах

Внимание нужно обращать на максимум, который может производить охладитель в рабочем режиме

Правила и требования

Обычно она находится в рамках 0,8 – 1,8 кВт., смотря какая площадь подлежит охлаждению. 16 — амперная штепсельная розетка – подойдет идеально, но только для небольших помещений.

Лучшим вариантом для холодильной машины будет монтаж отдельной точки питания. Обязательно нужно провести заземление.

Предпочтительно выбрать провода с медью

Обратить внимание чтобы они могли выдержать максимальную нагрузку, которая может поступить одновременно, и были под защитой автомата

Вы в праве разместить точку электроснабжения в другом месте, но должны при этом учитывать куда будет прятаться провод. В большинстве случаев, длина провода составляет меньше 1 метра.

Советы по расположению розетки

Основные советы по размещению и монтажу точки электросети для кондиционера:

• высота размещения – 0,15 – 0,3 метра ниже потолка;
• расстояние до ближней стены – больше 0,2 метра;
• расстояние от пола – больше 0,1 метра.

Возле розетки нельзя размещать мебель или другие электрические приборы, доступ к ней всегда должен быть открыт.

Существует несколько методов монтажа сплит-системы к сети:

1. В первом методе кондиционер подключается с помощью распределителя. Этот метод не предусматривает использование гнезда и вилки. Он возможен, если проводка выдержит всю нагрузку, которая будет исходить от приборов в комнате. Во время подключения необходимо хорошо проверить контакты. В роботе можно использовать клеммники. Данный способ используют не часто, обычно прибегают к традиционному с вилкой и шнуром.
2. Скрытый метод. Он подходит, если в помещении ведутся капитальные ремонтные роботы. В стене с помощью перфоратора пробивают штробу, а в них улаживается кабель, тот в свою очередь соединяется с розеткой кондиционера. В итоге мы получаем красивую, а главное безопасную линию электропитания.
3. Внешний метод. Он используется, когда система подключается после ремонта. Кабель тянется по периметру комнаты от распределителя до розетки. Прикрыть кабель можно декоративной накладкой. Для такого метода существуют гнезда накладного типа.
4. Возможно ни один метод Вам не подходит, тогда можно подключить через шлейф к установленной ранее розетке, питающей маломощную технику. Ставим гнездо в месте возле охладителя, и тянем шлейф к точке электропитания. Сеть должна выдерживать максимальную одновременную нагрузку. Иначе существует опасность, что провода сгорят.

Не важно, какое количество розеток расположено в комнате. Также не важно их местоположение

Итоги и выводы

Главное, чтобы сеть выдержала максимальную нагрузку, исходящую от приборов. Лучшим вариантом будет отдельная линия и отдельная розетка для сплит-системы.

Помните о заземлении и подключении розетки через защитный автомат отключения. Специалисты рекомендуют использовать евророзетки, они выдерживают высокую мощность приборов.

По завершению монтажа электрического узла нужно провести первое подключение системы.

Для сохранения гарантии, подключение должен проводить мастер.

Выбираем правильное место и проводим монтаж розетки под кондиционер Ссылка на основную публикацию

Подключение системы кондиционирования

Часто люди, выбирая электророзетку, задаются вопросом о том, действительно ли нужна розетка для подключения кондиционера? Тут все будет зависеть от способа подключения.

Без розетки можно обойтись в случае, когда точка доступа сразу соединяется с распределительной коробкой. При выборе такого подключения проводка должна выдерживать нагрузку на сеть от всех бытовых электроприборов и приспособлений, которые к ней подсоединены. Риск перегрузок резко возрастает, поэтому щиток оснащают специальным дополнительным оборудованием. Его задача – отключение питания при перегрузке сети.

Когда розетка нужна:

• При закрытой конструкции. Мастера организуют канал в стене квартиры, куда затем помещают кабель-канал. Один конец кабеля соединяется со щитком, а другой выводится к розетке. На финальном этапе канал заделывается. Главный плюс такого метода – сохранение целостности интерьера.
• При открытой конструкции. Метод актуален для квартир и помещений, в которых уже был сделан ремонт. Мастера первый конец электропроводки подсоединяют к распределительной коробке, а второй – к розетке. Кабель питания помещают в специальный короб, который располагается на стене. Короб декорируют узорами или красят в цвет стен, чтобы не портить интерьер.

Если владелец помещения имеет опыт электромонтажных работ, он может самостоятельно подключить систему кондиционирования. Но надежнее вызвать проверенных электриков, которые быстро и качественно проведут все необходимые процедуры.

Выбор места для размещения

Хотя многие думают, что есть определенные критерии относительно того, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

• идеальное расстояние от потолка — 15–30 см;
• при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
• если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Расчёт сетевой нагрузки

Решая, как установить розетку под кондиционер, следует учитывать потребляемую мощность электрического устройства. Это необходимо для обеспечения надёжного питания охлаждающей системы и исключения вероятности возникновения аварийной ситуации. Данную информацию содержит технический паспорт прибора. Для охлаждения большей площади помещения выбирается более мощный кондиционер. Максимальная нагрузка на сеть при работе бытовых систем кондиционирования не превышает 10А. Поэтому при их монтаже можно применять стандартную штепсельную розетку, с номинальной нагрузкой 16А.

Охлаждающие устройства с высокой мощностью используются для помещений, обладающих большой площадью. Их монтаж осуществляется с применением специального оборудования для прямого подключения. Точка подключения, независимо от мощности, должна обладать устройством заземления. Если к линии подключаются другие бытовые приборы, при расчётах учитывается суммарная мощность.

Размещение кондиционера в спальне

При размещении кондиционера в спальне всегда возникает дилемма: выбрать наиболее удобное место или красиво вписать модули в общий дизайн интерьера. Однако нужно соблюдать главное правило: исключить выдувание воздуха в направлении возможного пребывания человека.

Над кроватью

Это считается хорошим вариантом размещения, однако важно установить модуль не над изголовьем, а немного сбоку. Таким образом, поток воздуха будет собираться не над головой человека, а ближе к ногам

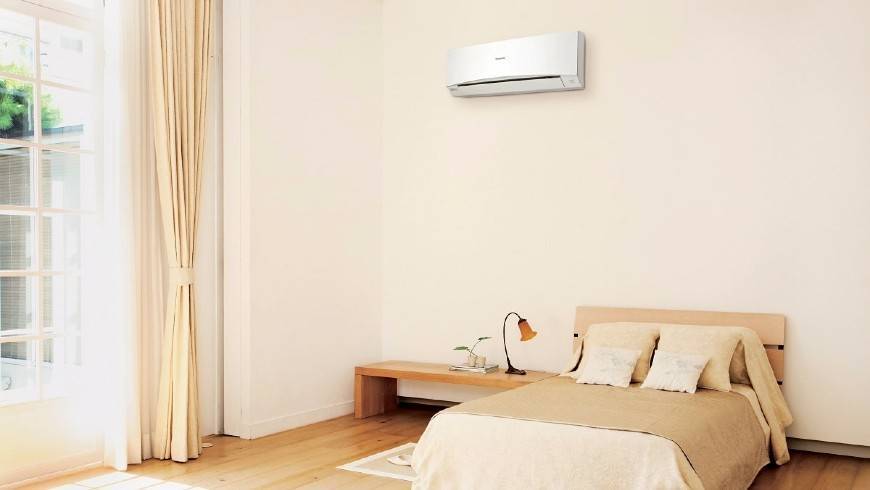

Кондиционер в спальне лучше всего устанавливать сбоку от кровати.

Перед кроватью

Стена напротив кровати считается худшим местом для кондиционера, особенно в том случае, если блок располагается на одной оси с кроватью. В результате сильный поток будет дуть прямо на человека.

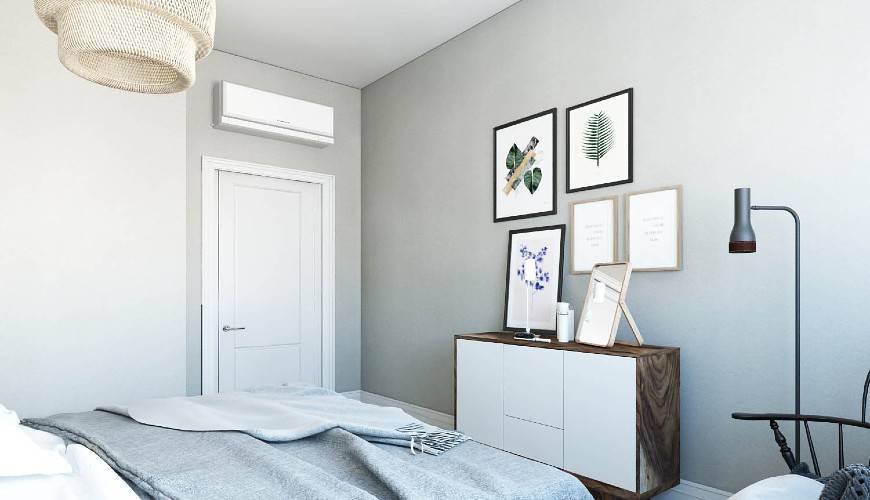

Над дверью

Можно повесить кондиционер над дверью. В этом случае блок не будет бросаться в глаза при входе в комнату. Если оставить открытой дверь, то прохлада распространиться и за пределы спальни. Единственным недостатком этого варианта является длинная фреоновая трасса.

Установка кондиционера в спальне над дверью требует проведения длинной фреоновой трассы.

Напротив двери

В этом случае громоздкое оборудование сразу будет бросаться в глаза, как только человек войдет в спальню. Поэтому такой вариант рекомендуется исключить.

Возле окна

Это одно из наиболее удачных мест для климатического оборудования. Агрегат можно разместить в любом месте возле окна и замаскировать шторами. При этом воздушный поток не будет попадать на человека.

Кондиционер возле окна – наиболее удачное расположение оборудования в спальне.

Какая розетка нужна для кондиционера

Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

• обязательно подключение к заземлению;
• класс защиты – IP54;
• тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Расчет сетевой нагрузки

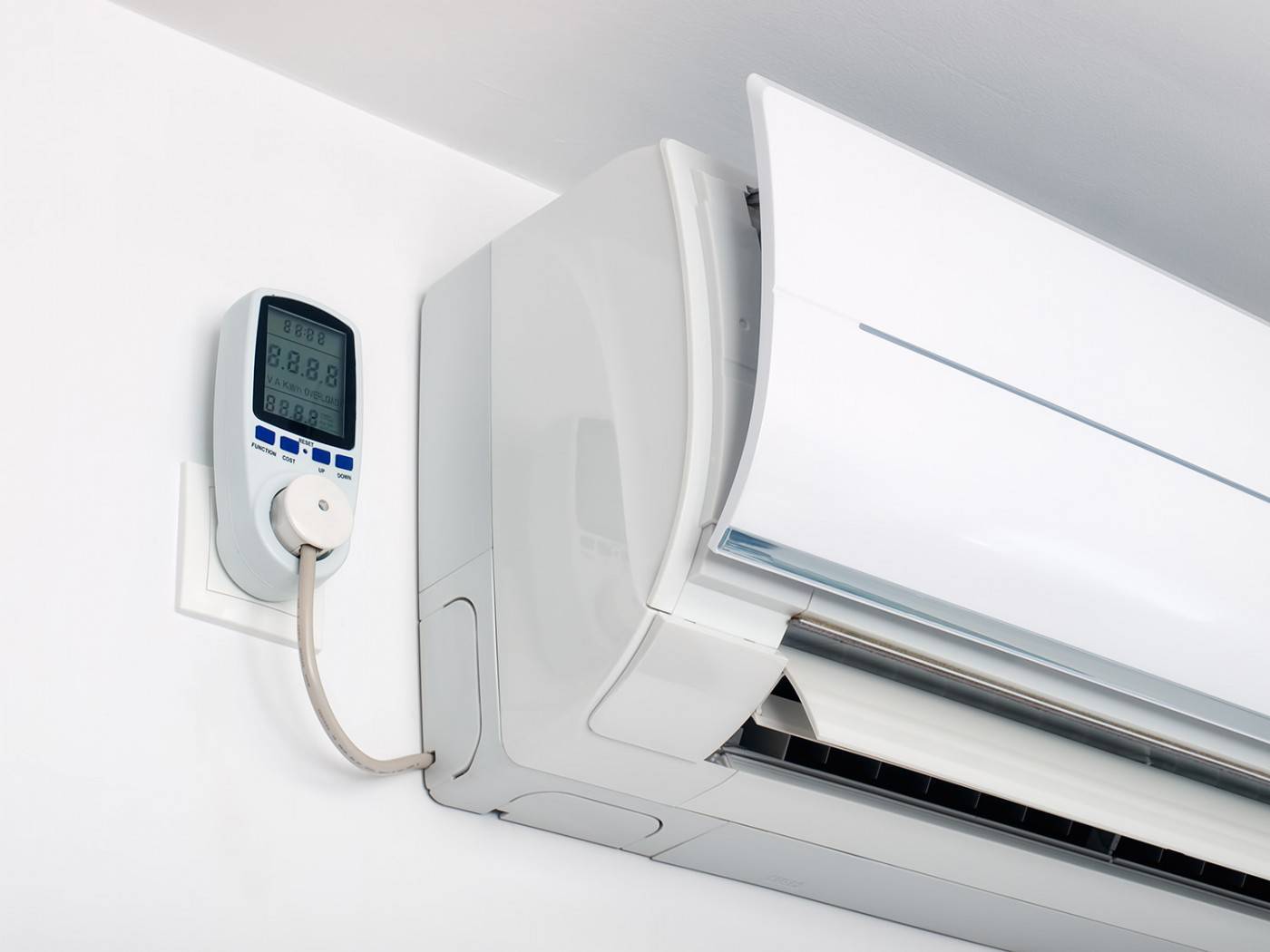

При покупке кондиционера важно учесть мощность, сопоставить ее с мощностью сети комнаты. Нагрузка на сеть не должна превышать допустимую — это позволит надежно, долго эксплуатировать прибор

Следует заглянуть в технический паспорт кондиционера — там всегда указывается максимальная мощность в период работы.

Обычно показатель не превышает 0,8–1,8 кВт, при этом он может снижаться, если площадь, которую требуется охладить, небольшая. Такая мощность соответствует силе тока 3–10 А, при этом нагрузку на розетку нужно рассчитывать в пределах 16 А. Лишь самые дорогие мощные устройства предполагают более высокую нагрузку на сеть — обычно они приобретаются не домой, а для промышленных предприятий, офисов.

Прочие важные сведения о подключении кондиционера:

1. Не забывать о заземлении — оно обязательно должно быть предусмотрено в квартире;
2. Желательно использовать отдельную линию для прибора, если это невозможно, при расчете нагрузки учитывать параметры энергопотребления прочей бытовой техники;
3. Если общая мощность приборов выше возможностей сети, никогда не включать их вместе — это может вызвать перегрузку.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей только по собственному усмотрению. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

• от потолочного перекрытия – от 15 см;
• от поверхности пола – от 90 см;
• расстояние от откоса окна – 10 см;
• удаление от газопроводов – 0,5 м.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Установка

Перед тем, как начать работу, стоит выключить электричество и удостовериться, что сеть обесточена. Для этого применяется индикатор. Для монтажа понадобится перфоратор, термоусадочная и изоляционная лента, штроборез, насадка для отверстия в поверхности стены.

Порядок действий

Далее описано последовательность проведения работ:

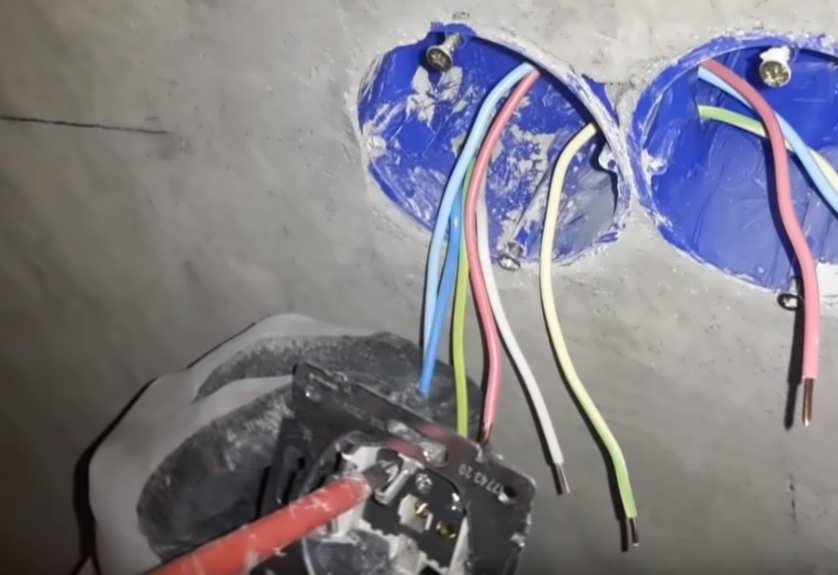

1. Для начала нужно сделать штробы и отверстие.
2. Затем можно установить электропроводку. При этом концы нескольких проводов (фаза, ноль и заземление) следует очистить на 0,5-1 см.
3. Для скрытой розетки понадобится ослабить фиксирующие метизы в подготовленном отверстии, для накладной или наружной – снять крышку.
4. После этого зачищенные провода помещают нужно закрепить в клеммах и проверить, насколько надежно соединение.
5. Следующий шаг – установка и закрепление корпуса в стене.
6. Далее индикаторной отверткой необходимо проверить наличие электроцепи.

Когда все будет готово, важно убедиться, что корпус надежно закреплен

Соединение внутреннего и внешнего системного модуля

Чтобы соединить блоки кондиционера, нужно выполнить следующие действия:

1. Демонтировать внешнюю панель, а затем фиксатор кабеля.
2. После этого следует установить провод в отверстие, которое находится на задней поверхности прибора.
3. Следующий этап – зачистка концов кабеля и затягивание их в клеммах. Далее его понадобится прикрепить фиксатором и установить на место крышку.

Подключение кондиционера (сплит-системы)

Подписка на рассылку

Нам всем хочется сделать свое жилье максимально комфортным. Одним из показателей комфорта является температурный режим. Сохранить желаемую температуру воздуха в доме нам поможет кондиционер.

Схема подключения кондиционера интересует многих, так как они часто устанавливаются в домах и квартирах, а также в офисах, торговых и развлекательных комплексах и других учреждениях. Поэтому сегодня мы посвящаем нашу статью такой теме, как подключение кондиционера своими руками. В ней мы расскажем, как подключить кондиционер от розетки, а также рассмотрим подключение сплит-системы напрямую.

Как всегда, напоминаем о том, что работы, связанные с электромонтажом, следует проводить только с соблюдением правил техники безопасности. Также необходимо отметить, что подключение кондиционера к электросети необходимо производить в соответствии со схемой подключения (она имеется в паспорте электроприбора).

Как подключить кондиционер от розетки

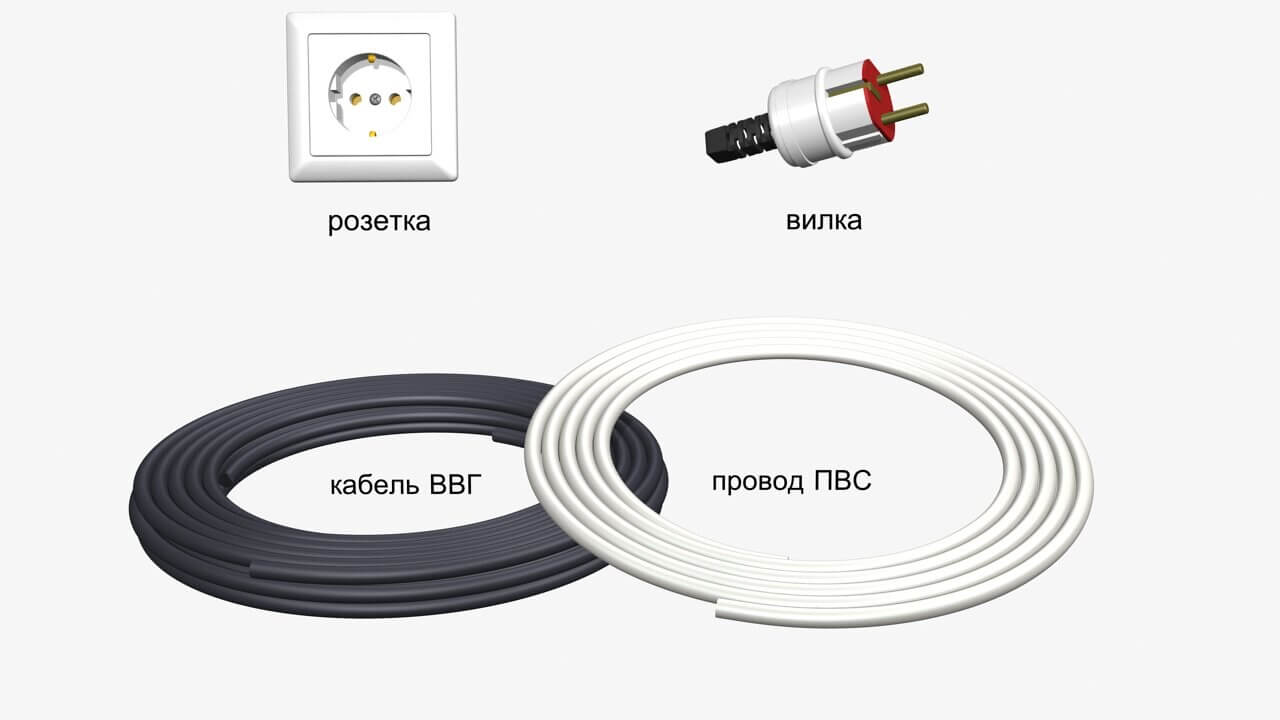

нам понадобятся:

• силовой кабель с 3-мя медными жилами сечением 2,5 мм² (например, кабель ВВГ 3х2,5 производства ООО «Кабель-Арсенал»). Изделие данного завода имеет следующую цветовую маркировку жил: белый, синий, желто-зеленый (ж/з); • розетка типа SCHUKO с контактом заземления; • трехжильный провод ПВС сечением 1,5 мм² и вилка (если в комплекте с кондиционером не поставляется соединительный провод). Для этих целей подойдет провод ООО «Кабель-арсенал» — ПВС 3х1,5-0,38 с такой цветовой маркировкой жил: коричневый, синий и желто-зеленый (ж/з); • автоматический выключатель (если предварительно не был установлен в квартирном щитке).

В заранее подготовленной штробе от щитка до монтажной коробки прокладываем кабель ВВГ так, чтобы конец кабеля в ней имел запас длины для повторного соединения.

Обращаем внимание, что установку розетки рекомендуется выполнять на удобной для эксплуатации высоте. подключение в следующей последовательности:

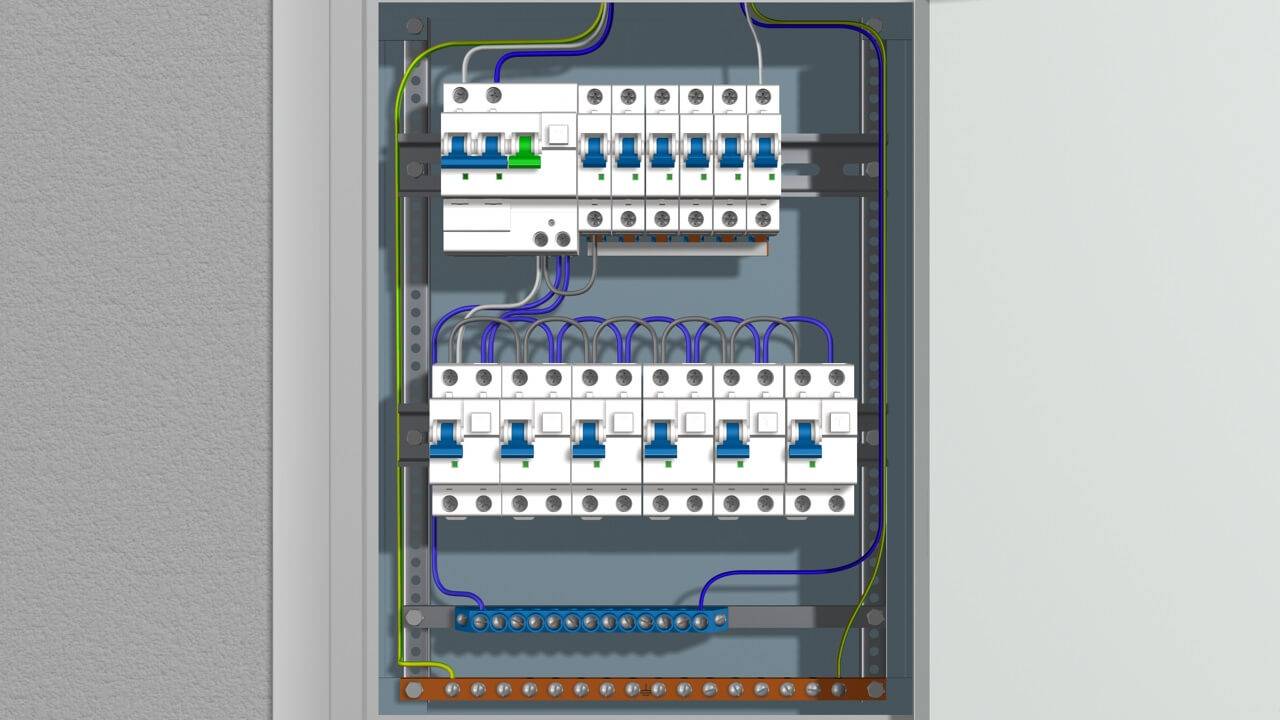

подключение в следующей последовательности:

• жила с изоляцией белого цвета — свободная клемма автомата; • синяя жила – свободная клемма нулевой шины; • жила ж/з цвета — любая клемма шины заземления.

После прокладки кабелей выполняем отделочные работы и приступаем к монтажу электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:

• жилы белого и синего цветов — крайнее клеммы розетки; • жила ж/з цвета – центральная клемма с маркировкой «РЕ» или .

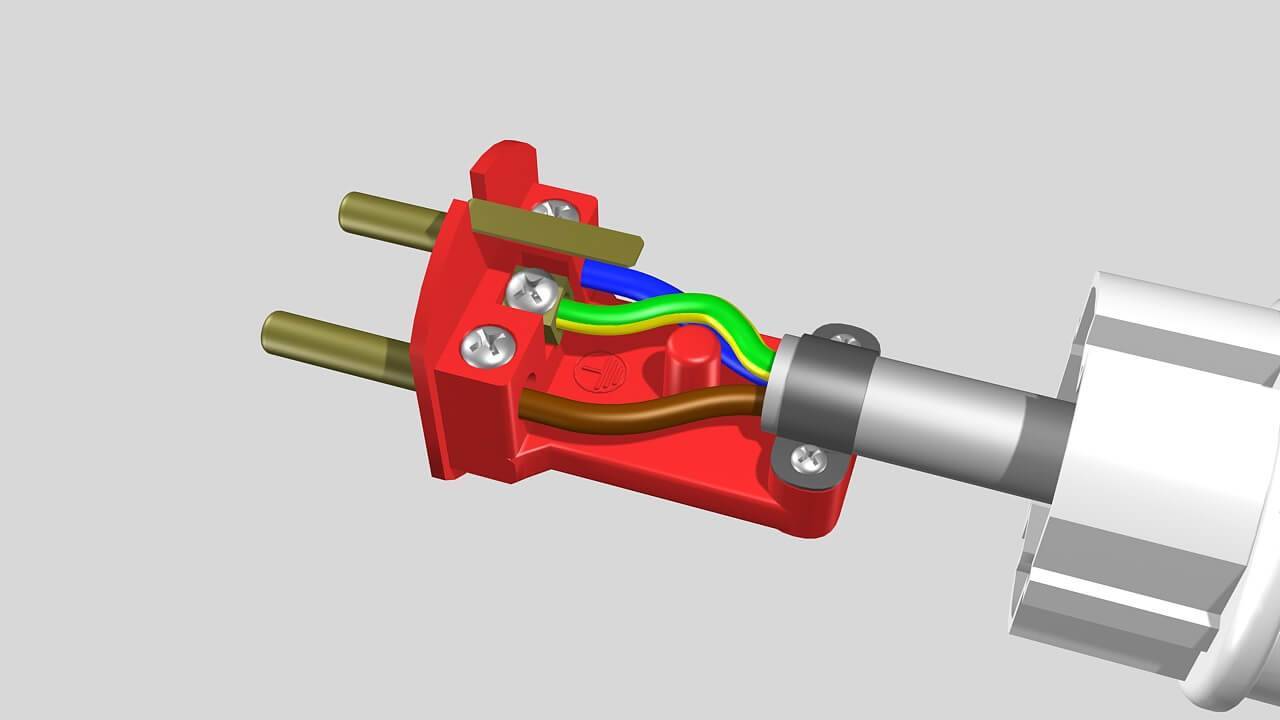

подключаем:

• жилы с изоляцией коричневого и синего цветов – к крайним болтовым соединениям вилки; • жилу желто-зеленого цвета – к центральному болтовому соединению вилки с маркировкой .

После выполнения подключения провод фиксируем специальной скобой и собираем вилку.

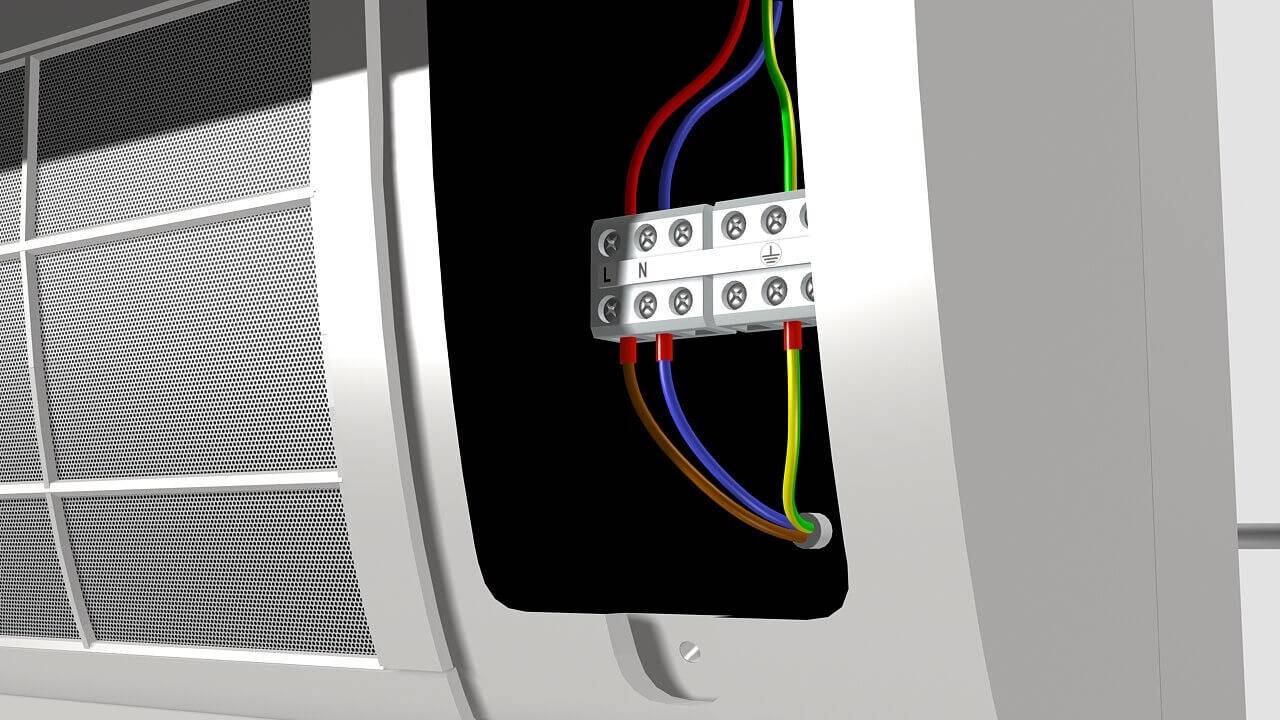

Расключив вилку, приступаем к подключению кондиционера. Для начала необходимо снять (поднять) панель, открутить винты, придерживающие крышку клеммной коробки кондиционера, и вынуть ее. Через специальное отверстие пропускаем второй конец провода, зачищаем его, оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:

• жилу с изоляцией коричневого цвета – к клемме «L»; • жилу синего цвета – к клемме «N»; • желто-зеленую жилу – к клемме со знаком или маркировкой «PE».

Далее закрываем крышку, фиксируем ее с помощью винтов и закрываем панель. После проведения работ по установке наружного и внутреннего блоков кондиционера подключаем его к розетке.

Прямое подключение кондиционера

Теперь рассмотрим, как подключить кондиционер к электросети напрямую. Для подключения кондиционера данным способом необходимо использовать такой же кабель, как и в предыдущем варианте подключения.

Прокладываем его в заранее подготовленной штробе к предполагаемому месту монтажа внутреннего блока кондиционера. При этом конец кабеля должен иметь запас длины для повторного соединения. После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.

подключаем к специальному клеммному блоку:

• жилу с изоляцией белого цвета – клемма «L»; • жила синего цвета – клемма «N»; • желто-зеленую жила – клемма со знаком или маркировкой «PE».

Закрываем крышку, прикручиваем винты, после чего закрываем панель.

Итак, мы выполнили подключение кондиционера к электросети. Вы также можете посмотреть наше видео, в котором подробно показано, как подключить кондиционер своими руками.

Проводка кондиционеров: какой кабель нужен для кондиционера в квартире

Выбор проводки для кондиционера зависит от его типа и мощности. Климатическое оборудование относится к категории энергозатратного. Поэтому некачественно собранная схема или неправильно подобранные кабели могут привести к электрическому замыканию и даже пожару.

Проводка для кондиционера

Очень бдительными к качеству электропроводки следует быть жителям старых домов. Лет 40 назад о таких бытовых приборах никто не слышал, поэтому провода не рассчитывались на интенсивное использование. Не следует надеяться на алюминиевые провода, они могут не выдержать нагрузку. Иногда владельцам ради кондиционера приходится полностью менять провода в квартире.

На нее ставится персональный пакетник. Требования к линии для кондиционера:

• к щитку должно быть подведено заземление;

сечение кабеля 3:2,5 миллиметра;

линия подключается к щитку через автомат, предохраняющий от перегрузки.

Это удобно, если нужно отключить от питания прибор для проведения профилактических работ. А если напряжение в сети поднимется выше нормы, автомат просто отключится, не давая перегореть кондиционеру. Как правило, используются медные кабеля с сечением провода для кондиционера 2,5 мм. Схема проводки должна быть трехпроводной. То есть от кондиционера провода (3 штуки) идут к автомату, где они соединяются с общей системой квартиры.

Третий провод для кондиционера нужен для заземления. И он соответствует международным требованиям по безопасной эксплуатации электрических приборов и розеток европейского стандарта.

К сожалению, хозяев старых домов подстерегает еще одна сложность: проводка в квартирах двухпроводная. То есть провода для заземления не предусмотрено, какой провод для кондиционера пустить на заземление? Однако еще большая проблема – это автомат, стоящий на входе электропровода в квартиру. Его максимальная сила тока не превышает 15 А.

Поэтому, переделывая электросистему, придется поменять автомат на 16 или 25 А.

Подключение через электророзетку

Упростить прокладку провода для кондиционера можно, подключив его в общую сеть через розетку. Но такой способ подходит лишь для самых маломощных агрегатов или если на линии кроме кондиционера нет больше никаких мощных приборов. А сеть оснащается устройством защитного отключения (УЗО).

Кому доверить проводку?

Монтаж проводки для кондиционера должны осуществлять только мастера из специализированного центра. Хозяев, не знающих четко какой кабель и с каким сечением для кондиционера нужен, может подстерегать не только поломка оборудования, но и лишение гарантийного обслуживания.

Как спрятать розетку сплит-системы?

Розетки для кондиционера обычно находятся на виду. Их не нужно заставлять мебелью или техникой, но иногда они способны нарушить общую дизайнерскую концепцию всего помещения.

Это касается даже современных плоских розеток, которые лишь слегка выступают на стене, что и говорить об обычных «пузатых» моделях. В этом случае дизайнеры идут на небольшие уловки и маскируют розетки самыми необычными способами.

Эффектные выдвигающиеся розетки идеально подойдут для жилых помещений, выполненных в современном стиле (хай-тек, модерн, готика и т.д.)

К примеру, розетка монтируется в полку, на которой стоит климатическое оборудование, скрывается в объемной картине рядом с кондиционером или изготавливается в виде блока, выдвигающегося из стены при нажатии. Последний вариант подойдет в том случае, если кондиционер лишь иногда будет подключаться к электропитанию.

Также сегодня выпускаются розетки с крышками (откидывающимися и выдвижными). Эти крышки можно дополнительно декорировать, покрасить в яркий цвет или сделать их максимально незаметными.

Полка рядом с кондиционером, в которую спрятана электрическая розетка, может использоваться и по своему прямому назначению, т.е. на нее можно ставить книги или статуэтки

Если рядом с кондиционером есть шкаф, то розетку можно запрятать в него и оформить в виде выдвигающегося блока (сверху, снизу или сбоку). Также ее можно закрыть фальшь-панелью или карнизом.

Если климатическая техника имеет слишком длинный шнур, то его вместе с розеткой можно замаскировать с помощью нестандартного объемного блока из гипсокартона, выполненного в едином стиле интерьера.

Установка необычной картины неподалеку от кондиционера в спальне, холле или гостиной позволяет освежить интерьер любого жилого помещения

Также сегодня существуют и другие способы маскировки розеток. Их можно закрыть в небольшом шкафчике с дверями-купе или завесить откидывающимся зеркалом. Если позволяет стиль интерьера, то разъем можно разместить за небольшой декоративной дверцей. Такое решение будет интересно смотреться в интерьерах в стиле кантри, прованс, шале и т.д.

Розетку можно прикрыть искусственными цветами. В спальне или гостиной для маскировки разъема можно использовать принт, витражное панно или рисунок, чтобы он выглядел частью дизайнерской композиции.

В детской комнате электрическую розетку можно скрыть за выдвигающейся разноцветной панелью, интерактивной картой или какими-либо объемными моделями. К примеру, если ребенок увлекается Звездными войнами, то можно скрыть разъем за пластмассовой моделью Звезды Смерти или Сокола Тысячелетия.

Запрятать розетку для кондиционера в мини-шкафчик можно и в гостиной, и в коридоре, и в спальне, и в детской комнате

Обычно розетки для кондиционера скрываются так же, как и розетки для другой бытовой техники в комнате. Выбор того или иного способа маскировки зависит от особенностей дизайна помещения. Но сегодня некоторые архитекторы предлагают не прятать розетки и проводку к кондиционеру, а сделать их максимально открытыми.

Причем дизайн-концепция предусматривает использовать провода контрастных цветов (к примеру, на белой стене закреплять черные провода практически в центральной части стены). Если проводка кондиционера будет открытой, то и в установке скрытой розетки не будет никакого смысла, и эту деталь можно сделать яркой.

Расположение

Рассмотрим вариант подключения кондиционера, когда розетку делать возможно возле самой сплит системы, т.е. в районе потолка. Это или укладка проводов в стене, или прокладка в кабель-канале.

Высота

Расположение точки питания кондиционера по высоте будет подчиняться следующим правилам:

• пользоваться розеткой, находящейся на небольшом расстоянии от потолка будет удобно и безопасно (рядом нет мешающей мебели и других предметов интерьера, нет повышенной влажности и т.д.);
• розетки под кондиционер не будет видно, а само место соединения будет спрятано.

Это даст большее удобство использования и хорошо совмещается с эстетикой.

Монтаж розетки

Делать точку питания кондиционера под потолком можно двумя способами:

• при помощи штробления стен, прокладки в них провода и установки розетки в установочную коробку;
• при помощи монтажа питающего кабеля в кабель-канал и монтажа туда же самой розетки.

Кабель-каналы безопасны и удобны при монтаже, но они будут хорошо видны на стене. Данный вариант соединения с сетью кондиционера можно назвать эстетичным с натяжкой. Однако штробление стен не всегда допустимо, к примеру, в некоторых многоэтажных квартирах, и точно такой метод будет более дорогостоящим и трудоемким.

Порядок установки

Самым верным решением подключения кондиционера к сети 220В является использование отдельной линии питания. Это особенно актуально, если вы устанавливаете сплит систему повышенной мощности и производительности. Такую линию можно защитить автоматом. При таком подходе можно делать любой вариант монтажа прокладки кабеля, который будет вам удобен или допустим.

Сама розетка устанавливается в подъемную коробку на распорные лапки (стандартный вариант старого образца), или при помощи винтового соединения. Предварительно она соединяется с проводами. Окончательный монтаж заканчивается установкой рамки и лицевой панели.

В случае использования кабель-каналов, розетка непосредственно устанавливается в гнездо канала, специально отведенное для установки электроустановочных изделий.

Как спрятать розетку сплит-системы?

Кондиционер можно подключить к сети питания таким образом, чтобы это было совсем незаметно при взгляде на него. Для этого точку питания качественно прячут или декорируют. В последнем случае такой вариант соединения может выглядеть следующим образом:

• точка питания прячется в мебели, расположенной рядом, при этом в самой мебели делается незаметный вырез, прикрытый декором;
• в объемной картине на стене под потолком;
• в эстетичных открытых полках, куда еще могут устанавливаться предметы интерьера и декора;
• в виде небольшого красивого шкафчика с дверью;
• в виде блока гипсокартона эстетично оформленного;
• используется плоская розетка, но это все равно останется заметным вариантом;
• другие варианты на ваш вкус.

Точку питания можно оформить под стиль оформления интерьера и в тех же самых цветовых решениях. Может получиться очень оригинально.

Варианты подключения кондиционера к сети

Проведение питания для кондиционера предполагает два варианта исполнения, двухжильный обычный провод с фазой и нулем, а также трехфазный провод, предполагающий еще и контур заземления. Мы рекомендуем вам устанавливать розетку и провода с контуром заземления. Это особенно актуально, если речь идет о производительном климатическом оборудовании.

Розетка для кондиционера – расположение и схема

Розетка под кондиционер должна обладать определёнными характеристиками.

1. Перед установкой необходимо проверить её параметры:
2. соответствие величине рабочих нагрузок;
3. наличие защитного устройства, с помощью которого проводится заземление;

Соединение сети и розетки должно осуществляться через автоматический переключатель. При его выборе учитывается пусковой ток. Эта величина превышает номинальное значение. Для расчёта характеристик автомата мощность охлаждающего устройства делят на сетевое напряжение и увеличивают на 30%.

Перед подключением в сеть соединяют внешний и внутренний блок кондиционера.

• Работы проводятся в следующем порядке:
• снимается наружная панель;
• с клемм удаляется защитная крышка;
• производится демонтаж кабельного фиксатора;
• кабель устанавливается в отверстие, на задней поверхности охладителя;
• концы кабельного провода зачищаются и затягиваются в клеммах;
• провод крепится с помощью фиксатора;
• устанавливается декоративная крышка.

1. Если прокладывается отдельная линия, для питания охлаждающего устройства при монтаже необходимо придерживаться следующих рекомендаций:
2. следует предусмотреть доступ к проводке в процессе проведения ремонтных работ;
3. укладывать провод надо в горизонтальной или вертикальной плоскостях;
4. расстояние между соседними проводами не должно быть меньше 3 мм;
5. соединение осуществляется специальными клеммами или болтами.

Для того, чтобы кондиционер качественно работал в течение продолжительного времени при выборе розетки следует учитывать не только на её качественные характеристики. Она должна соответствовать величине используемой нагрузки и обладать надёжным соединением с системой охлаждения.

Выводы

Не имеет значения, сколько гнезд в помещении и где они располагаются. Главное, чтобы они могли выдержать номинальное напряжение приборов, подключаемых в сеть. Для кондиционера нужно сделать отдельную линию. Если это не представляется возможным, то следует учесть возможности общей сети. Не забывайте о том, что шнур от внутреннего модуля кондиционера редко доходит до 1 м в длину, поэтому при расположении розеток ориентируйтесь на эту цифру.

Монтируя новое гнездо под сплит-систему, соорудите заземление. Розетка должна подсоединяться только через автомат защитного отключения. Мастера советуют отдавать предпочтение евророзеткам. Они предназначены для приборов с высокой мощностью. После монтажа электрического узла необходимо вызвать специалиста, который проводил монтаж сплит-системы, и попросить его провести пробное подключение. Только так вам удастся сохранить гарантию на прибор.

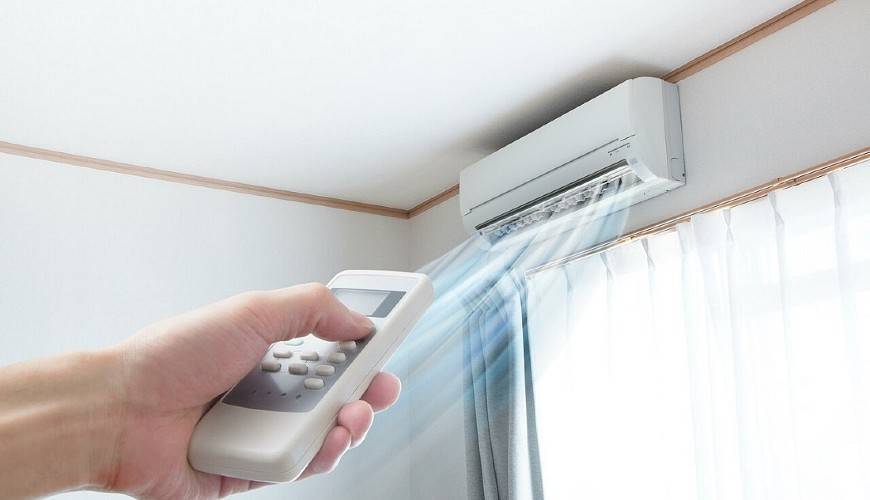

Весной и летом в частных домах, квартирах и офисных помещениях люди включают кондиционеры. Настенные сплит-системы помогают бороться с жарой, охлаждая воздух внутри здания. В результате люди обеспечивают себя комфортным микроклиматом и оптимальным температурным режимом. Однако для того, чтобы пользование оборудованием стало возможным, требуется правильная установка и подключение кондиционеров к источнику питания.

Розетка для кондиционера является необходимой деталью для подключения аппаратуры к сети. Устанавливать электророзетку можно собственными руками. Главное знать о правилах и рекомендациях по ее монтированию, о чем и пойдет речь в данной статье.
